MANUAL DE USUARIO SENA ASTRALPOOL

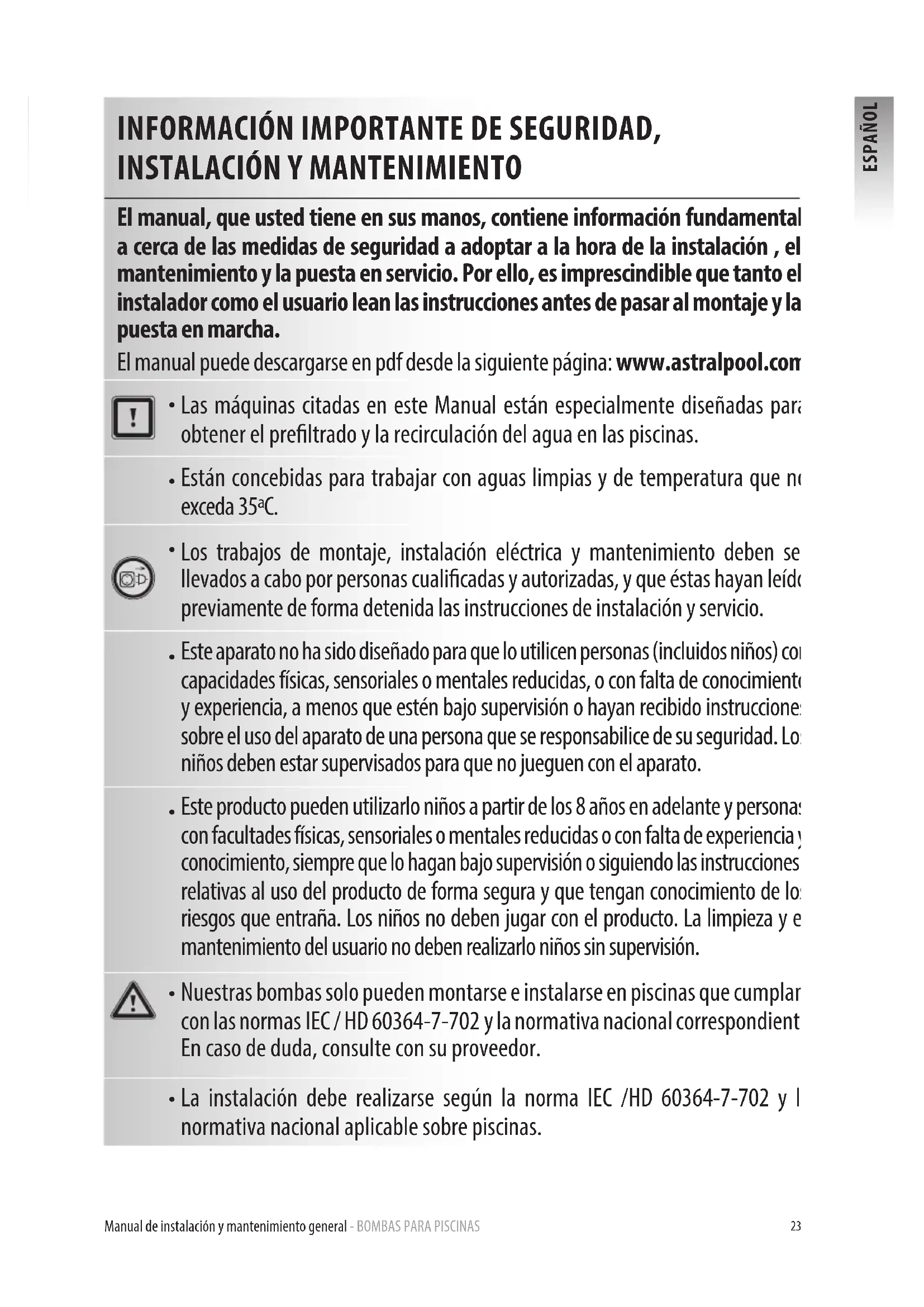

ESPAÑOL INFORMACIÓN IMPORTANTE DE SEGURIDAD,

INSTALACIÓN Y MANTENIMIENTO

El manual, que usted tiene en sus manos, contiene información fundamental a cerca de las medidas de seguridad a adoptar a la hora de la instalación , el mantenimiento y la puesta en servicio. Por ello, es imprescindible que tanto el instalador como el usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha. El manual puede descargarse en pdf desde la siguiente página: www.astralpool.com

Las máquinas citadas en este Manual están especialmente diseñadas para obtener el preltrado y la recirculación del agua en las piscinas.

Están concebidas para trabajar con aguas limpias y de temperatura que no exceda 35ªC.

Los trabajos de montaje, instalación eléctrica y mantenimiento deben ser llevados a cabo por personas cualicadas y autorizadas, y que éstas hayan leído previamente de forma detenida las instrucciones de instalación y servicio.

Este aparato no ha sido diseñado para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de conocimiento y experiencia, a menos que estén bajo supervisión o hayan recibido instrucciones sobre el uso del aparato de una persona que se responsabilice de su seguridad. Los niños deben estar supervisados para que no jueguen con el aparato.

Este producto pueden utilizarlo niños a partir de los 8 años en adelante y personas con facultades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, siempre que lo hagan bajo supervisión o siguiendo las instrucciones relativas al uso del producto de forma segura y que tengan conocimiento de los riesgos que entraña. Los niños no deben jugar con el producto. La limpieza y el mantenimiento del usuario no deben realizarlo niños sin supervisión.

Nuestras bombas solo pueden montarse e instalarse en piscinas que cumplan con las normasIEC / HD 60364-7-702y la normativa nacional correspondiente. En caso de duda, consulte con su proveedor.

La instalación debe realizarse según la norma IEC /HD 60364-7-702 y la normativa nacional aplicable sobre piscinas.Manual de instalación y mantenimiento general - BOMBAS PARA PISCINAS

Esta simbología ( ) indica la posibilidad de peligro como consecuencia de no respetar las prescripciones correspondientes. PELIGRO. Riesgo de electrocución. La no advertencia de esta prescripción comporta un riesgo de electrocución. PELIGRO. La no advertencia de esta prescripción comporta un riesgo de daño a las personas o cosas. ATENCIÓN. La no advertencia de esta prescripción comporta un riesgo de daños a la bomba o a la instalación.

La bomba no se puede instalar en la Zona 0 ni en la Zona1. Para ver dibujos consulte la página 87.

La bomba está pensada para ser utilizada estando jada a un soporte o asegurada en una ubicación especíca.

Ver la altura manométrica, en metros en la página 100.

Se considera apropiado instalar un sumidero con una salida adecuada para el líquido donde sea probable que ocurra una inundación

En caso de tener que instalar una bomba autoaspirante por encima del nivel del agua, el diferencial de presión a la aspiración de la bomba no debe ser superior a 0,02 MPa (2 mH2O), procurando que el conducto de aspiración sea lo más corto posible ya que, una tubería más larga, incrementa el tiempo de aspiración y las pérdidas de carga de la instalación.

El equipo se debe conectar a una toma de corriente (ver datos en chapa característica de la bomba ) con conexión a tierra, protegida con un interruptor diferencial (RCD) con una corriente de funcionamiento residual asignada que no exceda de 30 mA.

Véase la presión manométrica, en metros, en la cubierta posterior del manual especíco para cada gama de bombas.Manual de instalación y mantenimiento general - BOMBAS PARA PISCINAS

GENERALIDADES - Respetar las normas vigentes para la prevención de accidentes. - Para cualquier modicación en la bomba es requerida la previa autorización del fabricante. Los repuestos originales y los accesorios autorizados por el fabricante sirven para garantizar una mayor seguridad. El fabricante de la bomba queda eximido de toda responsabilidad de los daños ocasionados por repuestos o accesorios no autorizados. - Al efectuar el trabajo sobre cada máquina o sobre los equipos a ella ligada, hay que desconectar el equipo de la red eléctrica de alimentación y los dispositivos de arranque, ya que durante el funcionamiento las partes eléctricas de la bomba se encuentran bajo tensión. - Cumplir lo expuesto en las instrucciones de instalación y servicio para garantizar la seguridad en el funcionamiento de la máquina. - En caso de funcionamiento defectuoso o avería, diríjase a su proveedor o a la representación más próxima del mismo. ADVERTENCIAS EN LOS TRABAJOS DE INSTALACIÓN Y MONTAJE - Sólo para casos que requieran intervenir en la caja de bornes del motor, durante la conexión de los cables eléctricos al motor de la máquina, cuidar la disposición en el interior de la caja de conexiones, vericar que no queden trozos de cable en el interior después del cierre y que el conductor de tierra está correctamente conectado. - Sólo para casos que requieran intervenir en la caja de bornes del motor, asegurar las conexiones de los cables eléctricos a la caja de bornes de la máquina, de manera que queden bien engastadas y apretadas a los bornes de conexión. - Utilizar correctamente la junta de la caja de bornes del motor eléctrico para evitar la entrada de agua. Igualmente, colocar y apretar el prensaestopa en el interior del pasacables de la caja de bornes. - Prestar particular atención a que, de ninguna manera entre agua en el motor y en las partes eléctricas en tensión. - En caso de que la utilización prevista no sea la citada, aplicar adecuaciones y normativas técnicas suplementarias.Manual de instalación y mantenimiento general - BOMBAS PARA PISCINAS

ADVERTENCIAS EN LA PUESTA EN MARCHA

- Vericar la calibración de los dispositivos de protección eléctricos del motor y comprobar que las protecciones contra contactos eléctricos y mecánicos estén correctamente posicionadas y jadas, antes de la puesta en marcha. ADVERTENCIAS EN LOS TRABAJOS DE MONTAJE Y MANTENIMIENTO - Tener en cuenta las reglamentaciones de instalaciones nacionales para el montaje e instalación de las bombas. - Prestar particular atención a que de ninguna manera entre agua en el motor y en las partes eléctricas en tensión. - Evitar en todo momento el contacto, incluso accidental, con las partes móviles de la máquina durante el funcionamiento de la misma y/o antes de su parada total. - Esperar a que la máquina esté completamente parada para realizar cualquier manipulación sobre la misma. - Desconectar la máquina de la red de alimentación y bloquear los dispositivos de puesta en marcha, antes de proceder a cualquier intervención de mantenimiento eléctrico o mecánico. - Seguir los siguientes pasos antes de efectuar cualquier intervención sobre la máquina:

1. Quitar el voltaje de la máquina.

2. Bloquear los dispositivos de puesta en marcha.

3. Vericar que no haya voltaje presente en los circuitos, incluso en los auxiliares y los

servicios suplementarios.

4. Esperar hasta que el rodete se pare completamente.

Considerar la anterior lista como indicativa ya que puede no estar completa debido a que pueden existir requisitos adicionales a la ley nacional a efectos de seguridad. - Controlar periódicamente: La correcta sujeción de las partes mecánicas y el estado de los tornillos de soporte de la máquina. La correcta posición, la sujeción y el estado de los conductores de alimentación y de las partes aislantes. La temperatura de la máquina y del motor eléctrico. En caso de anomalía, parar inmediatamente la máquina y contacte con el Servicio de Asistencia Técnica más próximo. Las vibraciones de la máquina. En caso de anomalía, parar inmediatamente la máquina y contacte con el Servicio de Asistencia Técnica más próximo.Manual de instalación y mantenimiento general - BOMBAS PARA PISCINAS

ESPAÑOL - Las instrucciones de instalación, uso y mantenimiento contenidas en este manual, a causa de la complejidad de los casos tratados, no pretenden examinar todos los casos posibles e imaginables de servicio y mantenimiento. Si son necesarias instrucciones suplementarias o si surgen problemas particulares, no dudar en contactar con el Servicio de Asistencia Técnica más próximo.

3. INSTALACIÓN Y MONTAJE

GENERAL - Realizar el montaje de la bomba en posición horizontal debido al preltro. Las bombas llevan un preltro con un cesto en su interior para recoger las partículas gruesas, ya que éstas pueden dañar la parte interior hidráulica de la bomba. - Todas las bombas están provistas de un pie con taladros para poder sujetarlas en el suelo mediante un anclaje (Fig. 1). TUBERÍAS - Para realizar la conexión de la tubería, encolar la tubería a la racordería, suministrada conjuntamente con la bomba; las uniones de la racordería a las bocas de aspiración e impulsión de la bomba son de rosca y llevan juntas de estanqueidad para evitar la pérdida de agua (Fig. 2). - Realizar la instalación de los tubos de impulsión completamente perpendicular y bien centrada respecto a la boca a conectar con el n de evitar que la bomba y el tubo estén sometidos a unos esfuerzos externos que, a parte de dicultar el montaje, podría llegar a romperlos (Fig. 2). - Instalar la tubería de aspiración con una ligera pendiente hacia la bomba del 2% para evitar la formación de bolsas de aire (Fig. 2). - Para el correcto funcionamiento de la bomba proceder al cebado del preltro de la bomba hasta que el agua aore por el conducto de aspiración (Fig.3). EMPLAZAMIENTO - Montar la bomba por debajo del nivel del agua de la piscina o estanque para mejorar el rendimiento de las bombas. - Procurar que la bomba este a salvo de posibles inundaciones y reciba una ventilación de carácter seco.Manual de instalación y mantenimiento general - BOMBAS PARA PISCINAS

INSTALACIÓN ELÉCTRICA

- Es imprescindible utilizar un dispositivo de desconexión múltiple con una separación mínima de 3 mm entre contactos para desconectar el equipo de la alimentación eléctrica. - Utilizar un cable rígido como conexión a red. En el caso de utilizar un cable exible para la conexión a la red, éste debe llevar terminales para su conexión a los bornes del motor de la bomba. - Ajustar convenientemente el valor del disyuntor de corriente residual según intensidad de la bomba. - Comprobar el tipo de fusible necesario antes de conectar el motor. - Vericar la correcta disposición y conexión del cable de tierra en la instalación del equipo. - Respetar las condiciones de instalación y conexiones eléctricas, ya que de no ser así, el fabricante de la bomba declina toda su responsabilidad y considera sin efecto la garantía. - Pueden existir reglamentos especiales para la instalación. - Peligro de electrocución en caso de una conexión de red no adecuada. En caso que la bomba tenga motor monofásico:

• Lleva incorporado un protector térmico.

• Utilizar un guarda-motor con protección magneto-térmica.

• Los datos de regulación del relé térmico son meramente ilustrativos, ya que el motor lleva un protector incorporado.

• Para 230 V utilizar una manguera de conexión tipo H07 RN-F3 y adaptar la sección del cable a la potencia del motor y a la longitud del cable. En caso que la bomba tenga motor trifásico:

• Utilizar un guarda-motor con protección magneto-térmica.

• Proteger la bomba para sobrecarga con un interruptor de seguridad para el motor.

• Ajustar convenientemente el valor del térmico, según tabla de protectores térmicos. Para la co- nexión Δ (Red de 3 x 230 V.) corresponde el protector del mayor valor indicado. Para la conexión Υ (Red de 3 x 400 V.) corresponde el protector de menor valor.

• Conectar la tensión más baja en Δ y la tensión más alta en Υ para intervalos de tensión distintos a 230/400V;400/690V.

• Para corriente alterna utilizar una manguera de conexión tipo H07 RN-F3 donde la sección del cable se adapte a la potencia del motor y a la longitud del cable.

• Para conectar el cable de red, éste sólo puede ser conectado por personal cualicado y autorizado.Manual de instalación y mantenimiento general - BOMBAS PARA PISCINAS

4. INSTRUCCIONES DE PUESTA EN SERVICIO

CUESTIONES PREVIAS A LA PUESTA EN MARCHA - Medidas antes de la primera puesta en marcha:

1. Desmontar la tapa del preltro, desenroscando la tuerca que la sujeta (Fig. 5).

2. Llenar de agua la bomba por el preltro hasta que aore por el conducto de aspiración.

3. Colocar de nuevo el cesto en el interior del preltro, si durante estas operaciones se

hubiese extraído, con el objeto de evitar la entrada de partículas gruesas en el interior de la bomba que podrían llegar a bloquearla.

4. Comprobar que la tensión y la frecuencia de la red se corresponden con las determina-

das en la placa de características de la bomba. - Colocar la tapa preltro y cerrar enroscándola, sin olvidar colocar la junta en su alojamiento (Fig.5). - Las bombas en ningún caso pueden trabajar sin haber llenado previamente el preltro de agua, ya que de lo contrario, ello puede dañar la junta mecánica, provocando pérdida de agua por ésta. - Comprobar que el sentido de rotación del motor es el correcto, utilizando el ventilador situado en la parte trasera del motor, y observándolo a través de la mirilla de la tapa del ventilador (Fig. 6).

- Abrir todas las válvulas y conectar el motor. - Efectuar el autocebado de la tubería y esperar a que se realice en un tiempo razonable.

Cada 100 horas de funcionamiento en función del nivel de limpieza del agua, se deben revisar los siguientes puntos: - Limpiar regularmente el cesto del preltro para evitar caídas de presión. No golpearlo durante el proceso de limpieza para evitar una posible rotura del cesto. - Si la bomba se para, comprobar que el consumo en amperios del motor en funcionamiento es igual o inferior al marcado en la placa de características del fabricante, o en su defecto dirigirse al Servicio de Asistencia Técnica más próximo.Manual de instalación y mantenimiento general - BOMBAS PARA PISCINAS

ESPAÑOL - Vaciar la bomba de agua en los casos que tenga que permanecer algún tiempo sin funcionar, principalmente en países fríos donde pueda existir peligro de congelación. - Para efectuar el vaciado de la bomba, extraer el tapón de purga. - Cada vez que se abra el preltro, limpiar de impurezas el asiento de la junta y la propia junta, para asegurar la estanqueidad en el cierre de la tapa (Fig. 5). - Los componentes de la bomba que por su uso habitual sufren desgaste y/o deterioro han de ser repuestos periódicamente para mantener el buen rendimiento de la bomba. En la siguiente tabla se detallan los componentes fungibles y/o consumibles de la bomba y el periodo de tiempo en el cuál deben sustituirse: DESCRIPCIÓN DEL COMPONENTE PERIODO DE TIEMPO PARA SER SUSTITUIDO Condensador

Juntas y otros elementos de estanqueidad (1)

(1) La apertura y cierre de la bomba para la sustitución de alguno de los recambios internos no garantiza la posterior estanqueidad. Por este motivo se recomiendan sustituir, las juntas tóricas y elementos de estanqueidad siempre cuando se sustituya la junta mecánica y/o rodamientos. El periodo de vida de las piezas anteriores ha sido establecido según condiciones normales de uso e instalación del producto. Seguir las instrucciones del manual de instalación para mantener el periodo de vida de la bomba.

- El conjunto del motor puede ser desmontado del cuerpo de la bomba, sin necesidad de desconec- tar las tuberías de aspiración e impulsión de la bomba. - Para desmontar el Conjunto motor del cuerpo de la bomba, quitar los tornillos que los unen.Manual de instalación y mantenimiento general - BOMBAS PARA PISCINAS

5. El motor hace ruido pero no se pone en marcha

3. La bomba hace ruido

1 2 3 4 5 6 CAUSAS SOLUCIONES Entrada de aire por la tubería de aspiración Comprobar el estado de racores y juntas del tubo de aspiración Mala estanqueidad de tapa del ltro Limpiar la tapa ltro y comprobar estado de la junta goma Giro del motor invertido Invertir 2 fases de la alimentación Voltaje erróneo Comprobar el voltaje de la placa característica y el de la red Preltro obturado Limpiar el ltro Pérdidas de carga en la instalación Evitar al máximo que los elementos produzcan pérdidas de carga Fijación incorrecta de la bomba Fijar correctamente la bomba Motor bloqueado Desmontar el motor y acudir al servicio técnico Aumento de la temperatura en la caja de bornes por efecto de arco voltaico Comprobar las conexiones de la caja de borne Salta el protector térmico Realizar correctamente la conexión de los cables con los terminales de las cajas de bornes Conexiones caja bornes mal efectuadas Apretar correctamente el cable con el terminal / Adecuar el tamaño de la conexión del cable a los terminales de la caja de bornesManuale di installazione e manutenzione generale - POMPE PER PISCINE

1.1. De acuerdo con estas disposiciones, el vendedor garantiza que el producto Astral correspondiente a esta garantía (“el Producto”) no presenta ninguna falta de conformidad en el momento de su entrega. 1.2. El Período de Garantía para el producto es de dos (2) años y se calculará desde el momento de su entrega al comprador. 1.3. Si se produjera una falta de conformidad del Producto y el comprador lo noticase al vendedor durante el Período de Garantía, el vendedor deberá reparar o sustituir el Producto a su propio coste en el lugar donde considere oportuno, salvo que ello sea imposible o desproporcionado. 1.4. Cuando no se pueda reparar o sustituir el Producto, el comprador podrá solicitar una reducción proporcional del precio o, si la falta de conformidad es sucientemente importante, la resolución del contrato de venta. 1.5. Las partes sustituidas o reparadas en virtud de esta garantía no ampliarán el plazo de la garantía de Producto original, si bien dispondrán de su propia garantía. 1.6. Para la efectividad de la presente garantía, el comprador deberá acreditar la fecha de adquisición y entrega del Producto. 1.7. Cuando hayan transcurrido más de seis meses desde la entrega del Producto al comprador y éste alegue falta de conformidad de aquél, el comprador deberá acreditar el origen y la existencia del defecto alegado. 1.8. El presente Certicado de Garantía no limita o prejuzga los derechos que correspondan a los consumidores en virtud de normas nacionales de carácter imperativo.

2. CONDICIONES PARTICULARES

2.1. La presente Garantía cubre los productos de la familia “Sena” de Astral Pool. 2.2. Este Certicado de garantía será aplicable en los países de la Unión Europea. En terceros países el producto estará sujeto a los requisitos mínimos de garantía interna. 2.3. Para la ecacia de esta garantía, el comprador deberá seguir estrictamente las indicaciones del Fabricante incluidas en la docu- mentación que acompaña al Producto, cuando ésta resulte aplicable según la gama y modelo del Producto. 2.4. Cuando se especique un calendario para la sustitución, mantenimiento o limpieza de ciertas piezas o componentes del Producto, la garantía solo será válida cuando se haya seguido dicho calendario correctamente.

3.1. La presente garantía únicamente será de aplicación en aquellas ventas realizadas a consumidores, entendiéndose por “consumi- dor”, aquella persona que adquiere el Producto con nes que no entran en el ámbito de su actividad profesional. 3.2. No se otorga ninguna garantía respecto del normal desgaste por uso del producto. En relación con las piezas, componentes y/o materiales fungibles o consumibles como cierres mecánicos, rodamientos y elementos de estanqueidad se estará a lo dispuesto en la documentación que acompañe al Producto, en su caso. 3.3. Queda fuera del alcance de la presente garantía los elementos accesorios al producto “Sena” no incluidos explícitamente con él, tales como armarios de maniobra, transformadores, equipos de protección, etc. 3.4. Quedan cubiertos por la garantía aquellos fallos en el producto originados única y exclusivamente por defecto de materiales y/o mano de obra. La garantía no cubre aquellos casos en que el Producto: (I) haya sido objeto de un trato incorrecto; (II) haya sido instalado, reparado, mantenido o manipulado por persona no autorizada o (III) haya sido reparado o mantenido con piezas no originales. Queda fuera del alcance de la presente garantía los desperfectos originados por usos accidentales o inadecuados como:

• Funcionamiento de la bomba en seco

• Dosicación incorrecta de los productos químicos en la piscina.

• Daños de agua procedente de elementos exteriores a las condiciones de bombeo.

• Ventilación inadecuada.

• Uso en aplicaciones diferentes de la ltración de agua en piscinas. 3.5. Cuando la falta de conformidad del Producto sea consecuencia de una incorrecta instalación o puesta en marcha, la presente garantía sólo responderá cuando dicha instalación o puesta en marcha esté incluida en el contrato de compra-venta del Producto y haya sido realizada por el vendedor o bajo su responsabilidadManuale di instalazione e manutenzione generale - POMPE PER PISCINE

• Niveau de puissance acoustique garanti: 61 / 75 / 78 dBA - Declara bajo su única responsabilidad que todas las bombas del tipo: SENA, Monofásicas y Trifásicas. Producidas a partir del 29/12/2009, independientemente del número de serie, son conformes con:

• Directiva de seguridad de máquinas 2006/42/EC

• Directiva de equipos de baja tensión 2014/35/EU

• Directiva de emisión sonora 2000/14/EC

• 2015/863/EU que modica el Anexo II de 2011/65/EU

• EN 50581:2012 / EN 63000:2018 RoHS II documentación técnica

• EN ISO 3744:2010 Acústica

• Nivel de potencia acústica medida: 58 / 64,5 / 69,4 dBA

• Nivel de potencia acústica medida: 58 / 64,5 / 69,4 dBA
