Type de produit	Pompe de piscine
Marque	AstralPool
Modèle	SENA
Utilisation	Filtration et recyclage de l'eau de piscine
Température maximale de l'eau	35 °C
Protection électrique	Disjoncteur différentiel 30 mA
Type de moteur	Monophasé ou triphasé selon modèle
Tension d'alimentation	230 V (monophasé) / 230-400 V (triphasé)
Fréquence	50 Hz
Préfiltre	Oui, avec panier amovible
Amorçage	Manuel par remplissage du préfiltre
Installation	Horizontale, de préférence sous le niveau d'eau
Entretien périodique	Nettoyage du panier toutes les 100 heures
Vidange hivernale	Obligatoire en zone froide via bouchon de purge
Pièces d'usure	Condensateur, roulements, joint mécanique (remplacement 10 000 h)
Sécurité	Protection thermique intégrée, ne pas faire fonctionner sans eau
Normes	IEC/HD 60364-7-702
Raccordement tuyauterie	Raccords à vis avec joints d'étanchéité

FOIRE AUX QUESTIONS - SENA ASTRALPOOL

Comment installer la pompe AstralPool SENA ?

Installez la pompe horizontalement, de préférence sous le niveau de l'eau. Fixez-la au sol avec des ancrages. Raccordez la tuyauterie à l'aide des raccords fournis, en veillant à bien centrer les tuyaux pour éviter les contraintes. L'aspiration doit avoir une légère pente de 2% vers la pompe.

Quel type de protection électrique est nécessaire ?

Utilisez un disjoncteur différentiel (RCD) avec un courant résiduel ne dépassant pas 30 mA. Le câble d'alimentation doit être de type H07 RN-F3 avec une section adaptée à la puissance du moteur. Vérifiez que la tension et la fréquence correspondent à la plaque signalétique.

Comment amorcer la pompe pour la première fois ?

Démontez le couvercle du préfiltre, remplissez complètement la pompe d'eau jusqu'à ce qu'elle sorte par le conduit d'aspiration. Replacez le panier et refermez le couvercle en vérifiant l'étanchéité du joint. Ne jamais faire fonctionner la pompe sans eau pour éviter d'endommager le joint mécanique.

Comment vérifier le sens de rotation du moteur ?

Observez le ventilateur arrière à travers le couvercle du ventilateur. Le sens de rotation doit être celui indiqué par la flèche sur la pompe. Si le sens est inversé, inversez deux phases d'alimentation (pour triphasé) ou contactez un électricien.

Quel entretien régulier faut-il effectuer ?

Toutes les 100 heures de fonctionnement, nettoyez le panier du préfiltre sans le cogner. Vérifiez que la consommation électrique ne dépasse pas la valeur indiquée sur la plaque signalétique. En hiver ou en cas d'arrêt prolongé, videz la pompe via le bouchon de purge pour éviter le gel.

Quelles sont les pièces d'usure et quand les remplacer ?

Les pièces à remplacer périodiquement sont : le condensateur, les roulements, le joint mécanique et les joints toriques. Leur durée de vie typique est de 10 000 heures en conditions normales. Remplacez les joints lors du changement du joint mécanique ou des roulements.

Que faire si la pompe ne s'amorce pas ?

Vérifiez l'étanchéité du couvercle du filtre et de la tuyauterie d'aspiration. Assurez-vous que le préfiltre n'est pas obstrué. Contrôlez aussi le sens de rotation du moteur : s'il est inversé, inversez deux phases. Si le problème persiste, consultez un technicien.

La pompe fait du bruit, que vérifier ?

Vérifiez que la pompe est correctement fixée (vibrations). Assurez-vous que le préfiltre n'est pas obstrué et que la tuyauterie n'a pas de pertes de charge excessives. Si le bruit persiste, le moteur pourrait être bloqué ou le joint mécanique défectueux : contactez le service technique.

Peut-on utiliser la pompe sans surveillance ?

Non, l'appareil n'est pas destiné à être utilisé par des personnes (enfants ou adultes) sans supervision. Les enfants de 8 ans et plus peuvent l'utiliser sous surveillance s'ils comprennent les risques. Débranchez toujours la pompe avant toute intervention.

Comment hiverner la pompe ?

Videz complètement la pompe en retirant le bouchon de purge. Nettoyez le préfiltre et le panier. Stockez la pompe dans un endroit à l'abri du gel. Si elle reste en place, assurez-vous qu'elle est protégée contre le gel et que tous les raccords sont étanches.

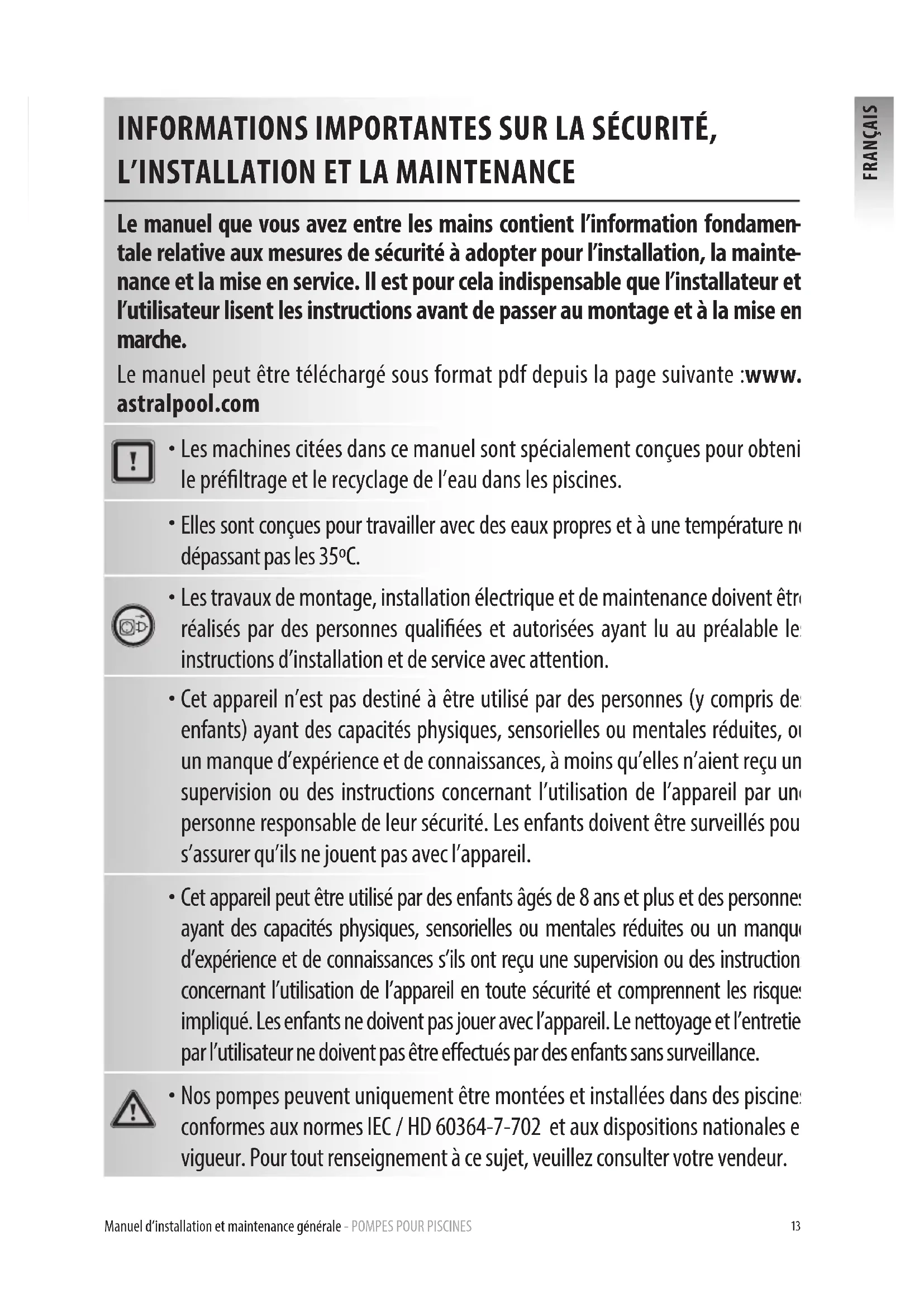

MODE D'EMPLOI SENA ASTRALPOOL

Ce symbole est requis par la Directive de la Communauté Européenne 2012/19 / UE sur les DEEE (Déchets d'Equipements Electriques et Electroniques) et signifie que votre appareil ne doit pas être jeté dans une poubelle normale. Il sera collecté de manière sélective à des fins de réutilisation, de recyclage ou de transformation. Toutes les substances qu'il peut contenir et qui sont potentiellement dangereuses pour l'environnement doivent être éliminées ou neutralisées. Demandez des informations sur les procédures de recyclage à votre revendeur.

Reciclaje

Le manuel que vous avez entre les mains contient l'information fondamentale relative aux mesures de sécurité à adopter pour l'installation, la maintenance et la mise en service. Il est pour cela indispensable que l'installateur et l'utilisateur lisent les instructions avant de passer au montage et à la mise en marche.

Le manuel peut être téléchargé sous format pdf depuis la page suivante :www.astralpool.com

- Les machines citées dans ce manuel sont spécialement conçues pour obteni le préfiltrage et le recyclage de l'eau dans les piscines.

- Elles sont conçues pour travailler avec des eaux propres et à une température nu dépassant pas les 35°C.

- Les travaux de montage, installation électrique et de maintenance doivent être réalisés par des personnes qualifiées et autorisées ayant lu au préalable les instructions d'installation et de service avec attention.

- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris de enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu un supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manqu' d'expérience et de connaissances s'ils ont reçu une supervision ou des instruction concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques impliqué. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretie par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

- Nos pompes peuvent uniquement être montées et installées dans des piscine conformes aux normes IEC / HD 60364-7-702 et aux dispositions nationales e vigueur. Pour tout renseignement à ce sujet, veuillez consulter votre vendeur.

• L'installation doit être en conformité avec les normes IEC / HD 60364-7-702 et les dispositions nationales en vigueur relatives aux piscines.
• La pompe ne peut pas être installée dans la Zone 0 ou la Zone 1. Pour voir les dessins, reportez-vous à la page : 87
• L'utilisation de la pompe n'est prévue que si celle-ci est fixée à un support ou à l'abri dans un emplacement spécifique.
- Voir la hauteur manométrique totale, exprimée en mètres page 100.
- Il est recommandé d'installer un puisard équipé d'une sortie d'écoulement des liquides afin d'éviter tout risque d'inondation.
- Si vous devez installer une pompe auto-aspirante au-dessus du niveau de l'eau, le différentiel de pression au niveau de l'aspiration de la pompe ne doit pas dépasser 0,02 MPa (2 mH2O) ; faites en sorte que la conduite d'aspiration soit la plus courte possible puisque un tuyau plus long augmente le temps d'aspiration et les pertes de charge de l'installation.
- L'appareil doit être branché sur une prise de courant (voir informations sur la plaque de caractéristiques de la pompe) avec prise de terre, protégé par un interrupteur différentiel (RCD) avec un courant de fonctionnement résiduel assigné qui n'excède pas 30mA.
- Voir la hauteur totale, en mètres, dans la couverture arrière du manuel spécifique pour chaque gamme de pompes.

1. PRESCRIPTIONS GÉNÉRALES DE SÉCURITÉ

Ces symboles ( ) indiquent une possibilité de danger comme conséquence du manquement aux prescriptions correspondantes.

DANGER. Risque d'électrocution.

L'absence de cette prescription comporte un risque d'électrocution.

DANGER.

L'absence de cette prescription comporte un risque de dommage corporel ou matériel.

ATTENTION.

L'absence de cette prescription comporte un risque de dommage de la pompe ou de l'installation.

2. NORMES GÉNÉRALES DE SÉCURITÉ GÉNÉRALITÉS

• Effectuer l'installation selon les indications particulières de chaque emplacement.
• Respecter le réglementation en matière de prévention des accidents en vigueur.
• L'autorisation préalable du fabricant est requise pour effectuer toute modification de la pompe. Les pièces de rechange originales et les accessoires autorisés par le fabricant servent à garantir une plus grande sécurité. Le fabricant de la pompe ne saurait être tenu responsable des dommages occasionnés par des pièces de rechange ou des accessoires non autorisés.

• Au moment d'effectuer le travail sur la machine ou sur les équipements qui y sont reliés, débrancher l'équipement du réseau électrique et des dispositifs de démarrage, étant donné que pendant le fonctionnement, les parties électriques de la pompe sont sous tension.
• Suivre tout ce qui est exposé dans les instructions d'installation et de service pour garantir la sécurité lors du fonctionnement de la machine.
• En cas de fonctionnement défectueux ou de panne, contactez votre fournisseur ou un de ses représentants le plus proche.

MISES EN GARDE RELATIVES AUX TRAVAUX D'INSTALLATION ET DE MONTAGE

• Seulement pour les situations qui requièrent une intervention dans la boîte à bornes du moteur, pendant la connexion des câbles électriques au moteur de la machine, soigner la disposition à l'intérieur de la boîte de connexions, vérifier qu'aucun morceau de câble ne soit resté à l'intérieur après sa fermeture et que le conducteur de terre soit correctement branché.
• Seulement pour les situations qui requièrent une intervention dans la boîte à bornes du moteur, fixer les connexions des câbles électriques à la boîte de dérivation de la machine de sorte qu'elles soient bien enchâssées et pincées aux bornes de connexion.
• Utiliser correctement le joint du boîtier de dérivation du moteur électrique pour éviter l'entrée d'eau. En outre, placer et serrer le presse-étoupe à l'intérieur du passe-câbles du boîtier de dérivation.

• Faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension et ce d'aucune façon.
• Dans le cas où l'utilisation prévue n'est pas celle celle qui est mentionnée, appliquer des adaptations et des normes techniques supplémentaires.

MISE EN GARDE RELATIVE À LA MISE EN MARCHE

- Avant la mise en marche de la machine, vérifier le calibrage des dispositifs de protection électrique du moteur et contrôler que les protections contre les contacts électriques et mécaniques soient correctement positionnées et fixées.

MISES EN GARDE RELATIVES AUX TRAVAUX DE MONTAGE ET DE MAINTENANCE

- Prendre en considération les réglementations nationales d'installation pour le montage et l'installation des pompes.

- Faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension et ce d'aucune façon.

- Eviter à tout moment le contact même accidentel des parties mobiles de la machine pendant son fonctionnement et/ou avant son arrêt total.

- Attendre que la machine soit complètement arrêtée pour effectuer n'importe quelle manipulation sur elle.

- Débrancher la machine du réseau d'alimentation et bloquer les dispositifs de mise en marche avant de procéder à toute intervention de maintenance électrique ou mécanique.

- Suivre les étapes suivantes avant d'effectuer quelque intervention que ce soit sur la machine :

1. Couper la tension de la machine.
2. Bloquer les dispositifs de mise en marche.

3. Attendre que la turbine s'arrête complètement.

4. Vérifier qu'il n'y ait pas de tension dans les circuits, y compris dans les auxiliaires et les services supplémentaires.

Considérer cette dernière liste non exhaustive, car elle peut ne pas être complète en raison de l'existence éventuelle de critères supplémentaires à la loi nationale aux effets de la sécurité.

- Contrôler régulièrement :

• La correcte fixation des parties mécaniques et l'état des vis de support de la machine.
• La correcte position, la fixation et l'état des conducteurs d'alimentation et des parties isolantes.
• La température de la machine et du moteur électrique. En cas d'anomalie, arrêter immédiatement la machine et contacter le Service d'Assistance Technique le plus proche.
• Les vibrations de la machine. En cas d'anomalie, arrêter immédiatement la machine et contacter le Service d'Assistance Technique le plus proche.

- Les instructions d'installation, utilisation et maintenance contenues dans ce manuel, en raison de la complexité des cas traités, ne prétendent pas examiner tous les cas possibles et imaginables de service et maintenance. Si des instructions supplémentaires étaient nécessaires ou si des problèmes particuliers surgissaient, ne pas hésiter à contacter le Service d'Assistance Technique le plus proche.

3. INSTALLATION ET MONTAGE

GÉNÉRAL

• Réaliser le montage de la pompe en position horizontale en raison du préfiltre. Les pompes sont dotées d'un préfiltre muni en son intérieur d'un panier pour intercepter les particules volumineuses, étant donné que celles-ci peuvent endommager la partie intérieure hydraulique de la pompe.
• Toutes les pompes sont munies d'un pied avec mèches pour pouvoir les fixer au sol au moyen d'un ancrage (Schéma 1).

TUYAUTERIE

• Pour réaliser la connexion de la tuyauterie, la coller au système de raccords fourni avec la pompe ; les unions du raccord aux bouches d'aspiration et d'impulsion de la pompe sont à vis et sont munies de joints d'étanchéité pour éviter la perte d'eau (Schéma 2).
• Réaliser l'installation des tuyaux d'impulsion complètement perpendiculaire et bien centrée par rapport à la bouche au moment de la connexion afin d'éviter que la pompe et le tuyau soient soumis à des efforts externes qui, en plus de rendre le montage plus difficile, pourraient amener à les casser (Schéma 2).
• Installer la tuyauterie d'aspiration avec une légère pente de 2% vers la pompe pour éviter la formation de poches d'air (Schéma 2).
• Pour le correct fonctionnement de la pompe, procéder à l'amorçage du préfiltre de la pompe jusqu'à ce que l'eau sorte par le conduit d'aspiration (Schéma 3).

EMPLACEMENT

• Pour améliorer le rendement des pompes, les monter en dessous du niveau de l'eau de la piscine ou étang.
• Faire attention à ce que la pompe soit à l'abri de possibles inondations et qu'elle reçoive une ventilation sèche.

INSTALLATION ÉLECTRIQUE

- Il est indispensable d'utiliser un dispositif de sectionnement électrique multiple avec une séparation minimum de 3mm entre les contacts afin de déconnecter l'appareil de l'alimentation électrique.

• Utiliser un câble rigide comme connexion au réseau. Si un câble flexible est utilisé pour la connexion au réseau, celui-ci doit intégrer des terminaux pour son branchement aux bornes du moteur de la pompe.
• Adapter dûment la valeur du disjoncteur de courant résiduel selon l'intensité de la pompe.
• Avant de connecter le moteur, vérifier le type de fusible nécessaire.
• Vérifier la correcte disposition et le branchement du câble de terre lors de l'installation de l'équipement.
• Respecter les conditions d'installation et de connexion électriques : le fabricant de la pompe déclinerait toute responsabilité et déclarerait la garantie sans effet si ces conditions étaient ignorées.
• Il peut exister plusieurs règlements spéciaux relatifs à l'installation.
• Danger d'électrocution en cas de branchement au réseau incorrect.

Si la pompe est munie d'un moteur monophasique :

• Incorpore un protecteur thermique.
• Utiliser un protège-moteur avec protection magnétothermique.
• Les données de régulation du relais thermique sont simplement données à titre d'exemple étant donné que le moteur est doté d'un protecteur incorporé.
• Pour 230 V, utiliser une gaine de connexion type H07 RN-F3 et adapter la section du câble à la puissance du moteur et à la longueur du câble.

Si la pompe est munie d'un moteur triphasé :

• Utiliser un protège-moteur avec protection magnétothermique.
• Protéger la pompe contre la surcharge avec un interrupteur de sécurité pour le moteur.
• Régler de manière pertinente la valeur du thermique, selon le tableau des protecteurs thermiques. À la connexion (Réseau de 3 x 230 V) correspond le protecteur de la plus grande valeur indiquée. À la connexion Y (Réseau de 3 x 400 V) correspond le protecteur de la plus petite valeur indiquée.
• Connecter la tension la plus basse sur et la tension la plus haute sur Y pour des intervalles de tension différents de 230/400V ; 400/690V.
• Pour du courant alternatif, utiliser une gaine de connexion type H07 RN-F3 où la section du câble s'adapte à la puissance du moteur et à la longueur du câble.
• Le câble secteur ne peut être connecté que par un personnel qualifié et autorisé.

4. INSTRUCTIONS DE MISE EN SERVICE QUESTIONS RELATIVES À LA MISE EN MARCHE

- Mesures à prendre avant la première mise en marche :

1. Démonter le couvercle du préfiltre en dévissant l'écrou qui la soutient (Schéma 5).
2. Remplir la pompe d'eau par le préfiltre jusqu'à ce qu'elle sorte par le conduit d'aspiration.
3. Si pendant ces opérations le panier s'était extrait, ne pas oublier de le placer à nouveau à l'intérieur du préfiltre, afin d'éviter l'entrée de particules volumineuses à l'intérieur de la pompe qui pourraient la bloquer.

4. Vérifier que la tension et la fréquence du réseau correspondent à celle que stipule la plaque de caractéristiques de la pompe.

5. Placer le couvercle préfiltre et fermer en le vissant sans oublier de placer le joint à son emplacement (Schéma 5).

6. Les pompes ne peuvent en aucun cas travailler sans avoir rempli au préalable le préfiltre d'eau étant donné que dans le cas contraire, cela pourrait endommager le joint mécanique et provoquer la perte d'eau.

- Vérifier que le sens de rotation du moteur est correct en utilisant le ventilateur situé sur la partie arrière du moteur et en observant par le couvercle du ventilateur (Schéma 6).

MISE EN MARCHE

• Ouvrir toutes les vannes et brancher le moteur.
• Effectuer l'auto-amorçage de la tuyauterie et attendre qu'il se produise dans un temps raisonnable.

5. MAINTENANCE

Toutes les 100 heures de fonctionnement, selon le niveau de propreté de l'eau, les points suivants doivent être vérifiés :

• Nettoyer le panier du préfiltre régulièrement pour éviter les chutes de pression. Pour éviter une rupture du panier, ne pas le cogner pendant toute la durée du nettoyage.
• Si la pompe s'arrête, vérifier que la consommation en ampères du moteur soit égale ou inférieure à la marque sur la plaque de caractéristiques du fabricant, ou à défaut, contacter le Service d'Assistance Technique le plus proche.
• Vider la pompe si elle doit rester un certain temps sans fonctionner, principalement dans des zones froides où peut exister un risque de congélation.

• Pour effectuer la vidange de la pompe, extraire le bouchon de purge.
• Chaque fois que le préfiltre s'ouvre, nettoyer les impuretés du support du joint pour s'assurer de l'étanchéité de la fermeture du couvercle (Schéma 5).
• Les composants de la pompe, dont l'usage habituel fait qu'ils souffrent d'usure et/ou de détérioration, doivent être changés régulièrement pour maintenir un bon rendement de la pompe. Le tableau suivant répertorie les composants fongibles et / ou consommables de la pompe et la période au cours de laquelle ils doivent avoir été remplacés.

DESCRIPTION DE LA COMPOSANTE PÉRIODE DE TEMPS À REMPLACER
Condensateur 10 000h
Rodages 10 000h
Fermeture mécanique 10 000h
Joints et autres éléments d'étanchéité (1)	10 000h

(1) L'ouverture et la fermeture de la pompe pour le remplacement de l'une des pièces de rechange inertes ne garantit pas l'étanchéité ultérieure. Pour cette raison, il est recommandé de remplacer les joints toriques et les éléments d'étanchéité lors du remplacement de la garniture mécanique et / ou des roulements.

La période approximative de durée utile des pièces précédentes a été établie dans des conditions normales d'utilisation et d'installation du produit.

Suivre les instructions du manuel d'installation pour maintenir la période de vie utile de la pompe.

6. DÉMONTAGE

• L'ensemble du moteur peut être démonté du corps de la pompe, sans nécessité de débrancher les tuyaux d'aspiration et impulsion de la pompe.
• Pour démonter l'ensemble moteur du corps de la pompe, ôter les vis qui les unissent.

7. TABLEAU DE DYSFONCTIONNEMENTS

1. La pompe ne s'amorce pas 4. La pompe ne démarre pas

2. La pompe présente un débit faible

3. Le moteur fait du bruit mais ne se met pas en marche

4. La pompe fait du bruit

5. Arrêt du moteur

1	2	3	4	5	6	CAUSES	SOLUTIONS
●		●					Entrée d'air par le tuyau d'aspiration Vérifier l'état des raccords et les joints du tuyau d'aspiration
●							Mauvaise étanchéité du couvercle du filtre	Nettoyer le couvercle filtre et vérifier l'état du joint caoutchouc
●		●					Rotation du moteur inversée Inverser les 2 phases d'alimentation
●		●		●			Tension erronée Vérifier la tension de la plaque des caractéristiques et celle du réseau
		●					Préfiltre obstrué Nettoyer le filtre
		●					Pertes de charge dans l'installation Eviter au maximum que les éléments produisent des pertes de charge
			●				Fixation incorrecte de la pompe Fixer correctement la pompe
					●		Moteur bloqué Démonter le moteur et consulter le service technique
						●	Augmentation de la température dans la boîte de dérivation par effet d'arc de tension	Vérifier les connexions de la boîte de dérivation
						●	Le protecteur thermique s'active	Réaliser correctement la connexion des câbles aux terminaux des boîtes de dérivation
						●	Connexions de la boîte de dérivation mal effectuées	Serrer correctement le câble au terminal / Adapter la taille de la connexion du câble aux terminaux de la boîte de dérivation
