MANUALE UTENTE SENA ASTRALPOOL

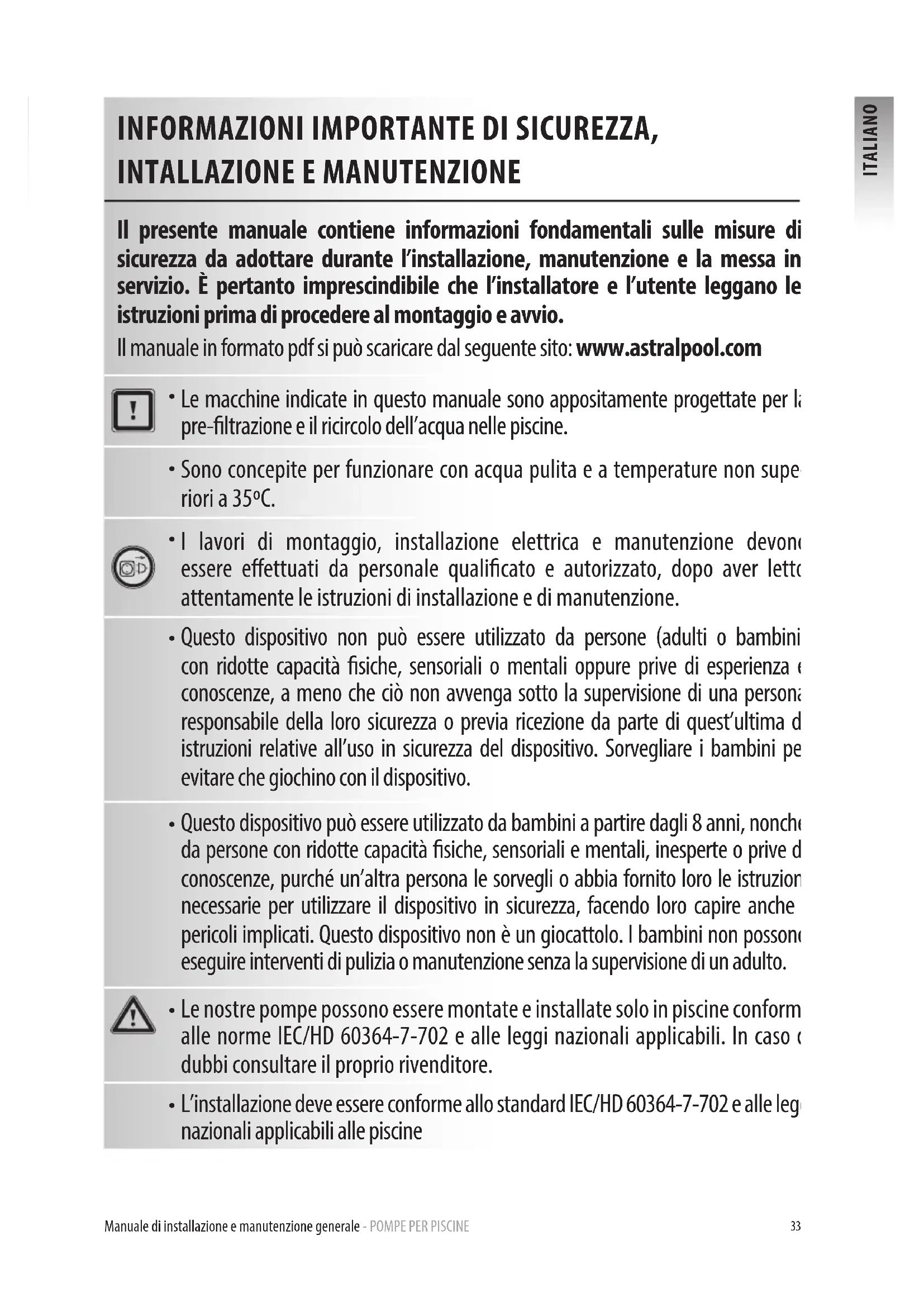

ITALIANO INFORMAZIONI IMPORTANTE DI SICUREZZA,

INTALLAZIONE E MANUTENZIONE

Il presente manuale contiene informazioni fondamentali sulle misure di sicurezza da adottare durante l’installazione, manutenzione e la messa in servizio. È pertanto imprescindibile che l’installatore e l’utente leggano le istruzioni prima di procedere al montaggio e avvio. Il manuale in formato pdf si può scaricare dal seguente sito: www.astralpool.com

Le macchine indicate in questo manuale sono appositamente progettate per la pre-ltrazione e il ricircolo dell’acqua nelle piscine.

Sono concepite per funzionare con acqua pulita e a temperature non supe- riori a 35ºC.

I lavori di montaggio, installazione elettrica e manutenzione devono essere eettuati da personale qualicato e autorizzato, dopo aver letto attentamente le istruzioni di installazione e di manutenzione.

Questo dispositivo non può essere utilizzato da persone (adulti o bambini) con ridotte capacità siche, sensoriali o mentali oppure prive di esperienza e conoscenze, a meno che ciò non avvenga sotto la supervisione di una persona responsabile della loro sicurezza o previa ricezione da parte di quest’ultima di istruzioni relative all’uso in sicurezza del dispositivo. Sorvegliare i bambini per evitare che giochino con il dispositivo.

Questo dispositivo può essere utilizzato da bambini a partire dagli 8 anni, nonché da persone con ridotte capacità siche, sensoriali e mentali, inesperte o prive di conoscenze, purché un’altra persona le sorvegli o abbia fornito loro le istruzioni necessarie per utilizzare il dispositivo in sicurezza, facendo loro capire anche i pericoli implicati. Questo dispositivo non è un giocattolo. I bambini non possono eseguire interventi di pulizia o manutenzione senza la supervisione di un adulto.

Le nostre pompe possono essere montate e installate solo in piscine conformi alle norme IEC/HD 60364-7-702 e alle leggi nazionali applicabili. In caso di dubbi consultare il proprio rivenditore.

L’installazione deve essere conforme allo standard IEC/HD 60364-7-702 e alle leggi nazionali applicabili alle piscineManuale di installazione e manutenzione generale - POMPE PER PISCINE

1. PRESCRIZIONI GENERALI DI SICUREZZA

Questi simboli ( ) indicano una possibile situazione di pericolo come conseguenza del man- cato rispetto delle istruzioni corrispondenti. PERICOLO. Rischio di folgorazione. La mancata osservanza di questa prescrizione comporta il rischio di folgorazione. PERICOLO. La mancata osservanza di questa prescrizione comporta il rischio di danni a persone e cose. ATTENZIONE. La mancata osservanza di questa prescrizione comporta il rischio di danni alla pompa o all’impianto.

La pompa non può essere installata nella Zona 0 né nella Zona 1. Per consultare i disegni andare a pagina: 87.

La pompa è stata pensata per essere utilizzata ssata a un supporto o assicurata in un luogo specico.

Consultare la prevalenza massima della pompa in metri a pagina 100.

È consigliabile installare un pozzetto di fondo con apposita uscita per lo scarico del liquido in un punto con una certa probabilità di allagamento.

Se fosse necessario installare una pompa autoaspirante sopra il livello dell’acqua, il dierenziale di pressione dell’aspirazione della pompa non dev’essere superiore a 0,02 MPa (2 mHO), facendo in modo che il condotto di aspirazione sia il più corto possibile, poiché una tubatura più lunga incrementa il tempo di aspirazione e le perdite di carico dell’installazione.

La macchina va collegata ad una presa di tensione a corrente alternata (Vedi dati su coperchio delle caratteristiche della pompa ), con una connessione a terra, protetta con un interruttore dierenziale (RCD) con una corrente di servizio residua assegnata che non ecceda i 30 mA.

Consultare la prevalenza totale, in metri, sul retro del manuale specico di ogni gamma di pompe.Manuale di installazione e manutenzione generale - POMPE PER PISCINE

INDICAZIONI GENERALI - L’installazione va eettuata secondo le indicazioni speciche di ogni impianto. - Rispettare le norme vigenti per la prevenzione di incidenti. - Per qualsiasi modica della pompa è necessaria l'autorizzazione preliminare da parte del fabbricante. Lo scopo dei ricambi originali e degli accessori autorizzati dal fabbricante è quello di garantire una maggiore sicurezza. Il fabbricante della pompa declina ogni responsabilità per danni causati da ricambi o accessori non autorizzati. - Prima di eettuare il lavoro su una macchina o sui dispositivi ad essa collegati, è necessario scollegare l’apparecchiatura dalla rete elettrica e dai dispositivi di avvio, dato che durante il funzionamento le parti elettriche della pompa sono sotto tensione. - Rispettare quanto illustrato nelle istruzioni di installazione e manutenzione al ne di garantire la sicurezza nel funzionamento della macchina. - In caso di funzionamento difettoso o di guasto, rivolgersi al fornitore o al suo rappre- sentante più vicino. AVVERTENZE PER LE OPERAZIONI DI INSTALLAZIONE E MONTAGGIO - Solo per i casi che richiedono l’intervento sulla morsettiera del motore, durante il montaggio dei cavi elettrici sul motore della macchina, occorre fare attenzione alla loro disposizione all’interno della scatola di connessione, vericare che non vi siano pezzi di cavo all’interno dopo la chiusura e che il conduttore di messa a terra sia collegato correttamente. - Solo per i casi che richiedono l’intervento sulla morsettiera del motore, occorre ssare le connessioni dei cavi elettrici alla morsettiera della macchina, in modo tale che siano ben inseriti e ssati ai morsetti di collegamento. - Utilizzare correttamente la guarnizione della scatola di derivazione del motore elettrico al ne di evitare l’ingresso dell’acqua. Inoltre posizionare e stringere il premistoppa all’interno del passacavi della morsettiera. - Controllare che l’acqua non penetri nel motore né nelle parti elettriche in tensione. - Nel caso in cui l’utilizzo previsto non sia quello menzionato, applicare adattamenti e normative tecniche supplementari.

AVVERTENZE PER AVVIO

- Prima di avviare la macchina, vericare la taratura dei dispositivi elettrici di protezione del motore; vericare inoltre che le protezioni dai contatti elettrici e meccanici siano collocate e ssate correttamente.Manuale di installazione e manutenzione generale - POMPE PER PISCINE

ITALIANO AVVERTENZE PER LE OPERAZIONI DI MONTAGGIO E MANUTENZIONE - Per il montaggio e l’installazione delle pompe occorre attenersi alle regolamentazioni nazionali in materia di montaggio e installazione di pompe. - Controllare che l’acqua non penetri nel motore né nelle parti elettriche in tensione. - Evitare sempre il contatto, anche accidentale, con le parti mobili della macchina durante il suo funzionamento e/o prima del suo arresto completo. - Aspettare che la macchina sia completamente ferma prima di eettuare qualsiasi intervento su di essa. - Scollegare la macchina dalla rete elettrica e bloccare i dispositivi di avvio prima di procedere a qualunque intervento di manutenzione elettrica o meccanica. - Prima di procedere a qualunque intervento sulla macchina seguire questa procedura:

1. Togliere tensione alla macchina.

2. Bloccare i dispositivi di messa in funzione

3. Vericare che i circuiti, compresi i dispositivi ausiliari e i servizi supplementari, siano

4. Attendere il completo arresto della girante.

Considerare l’elenco precedente come indicativo, dal momento che potrebbe non essere completo per l’esistenza di requisiti addizionali alla legge nazionale ai ni della sicurezza. - Controllare periodicamente: Il corretto serraggio delle parti meccaniche e lo stato delle viti che supportano la macchina. La corretta posizione, il serraggio e lo stato dei conduttori di alimentazione e delle parti isolanti. La temperatura della macchina e del motore elettrico. In caso di anomalia, arrestare immediatamente la macchina e rivolgersi al Servizio di Assistenza Tecnica più vicino. Le vibrazioni della macchina. In caso di anomalia, arrestare immediatamente la mac- china e rivolgersi al Servizio di Assistenza Tecnica più vicino. - Le istruzioni di installazione, uso e manutenzione contenute in questo manuale, a causa della complessità dei casi trattati, non pretendono di esaminare tutti i casi possibile e immaginabili di servizio e manutenzione. Qualora si rendessero necessarie istruzioni supplementari o si vericassero problemi particolari, non esitare a rivolgersi al Servizio di Assistenza Tecnica più vicino.Manuale di installazione e manutenzione generale - POMPE PER PISCINE

3. INSTALLAZIONE E MONTAGGIO

INDICAZIONI GENERALI - Eettuare il montaggio della pompa in posizione orizzontale, a motivo del preltro. Le pompe sono dotate di un preltro con un cesto interno che serve a raccogliere le particelle più grosse che potrebbero danneggiare la parte idraulica interna della pompa. - Tutte le pompe sono dotate di una base con fori per l’ancoraggio al basamento (Fig. 1). TUBAZIONI - Per eettuare il collegamento delle tubazioni, incollarle ai raccordi forniti assieme alla pompa; le giunzioni dei raccordi alle bocche di aspirazione e ritorno della pompa sono lettate e presentano guarnizioni a tenuta stagna per evitare le perdite d'acqua (Fig. 2). - Eettuare l’installazione delle tubazioni di ritorno in perpendicolare e centrata rispetto alla bocca da collegare, al ne di evitare che la pompa e il tubo siano sottoposti a sforzi esterni che, oltre a rendere dicile il montaggio, potrebbero provocarne la rottura (Fig. 2). - Installare i tubi di aspirazione con una leggera pendenza del 2% verso la pompa, per evitare la formazione di sacche d’aria (Fig. 2). - Al ne di assicurare il corretto funzionamento della pompa, procedere all’avvio del preltro no a quando l’acqua aora dal condotto di aspirazione (Fig. 3). COLLOCAZIONE - Montare la pompa al di sotto del livello dell’acqua della piscina o vasca, per migliorare il rendi- mento delle pompe. - Fare in modo che la pompa sia protetta da possibili inondazioni e riceva una ventilazione con aria asciutta. INSTALLAZIONE ELETTRICA - È imprescindibile utilizzare un dispositivo di disconnessione multipla con una separazione minima di 3 mm tra i contatti per scollegare l’apparecchio dalla alimentazione elettrica. - Utilizzare un cavo sso per il collegamento alla rete. In caso si utilizzi un cavo volante per il collegamento alla rete, questo dovrà essere dotato di terminali per il collegamento ai morsetti del motore della pompa. - Regolare opportunamente il valore dell’interruttore dierenziale in base all’intensità della pompa. - Vericare il tipo di fusibile necessario prima di collegare il motore.Manuale di installazione e manutenzione generale - POMPE PER PISCINE

ITALIANO - Vericare la corretta disposizione e il collegamento del cavo di terra nell’installazione della macchina. - Rispettare le condizioni di installazione e i collegamenti elettrici dato che, in caso contrario, il fabbricante della pompa declina ogni responsabilità e considera non valida la garanzia. - È possibile che per l’installazione esistano regolamenti specici. - Pericolo di folgorazione in caso di collegamento a una rete non idonea. Se la pompa è dotata di un motore monofase:

• Dotato di protettore termico incorporato. In queste pompe è suciente l’installazione con interruttore secondo lo schema “Collegamenti alla rete”.

• Utilizzare un salvamotore con protezione magnetotermica.

• l dati di regolazione del relè termico sono meramente illustrativi, dato che nel motore è già integrato un interruttore di protezione.

• l Per 230 V utilizzare un tubo di collegamento di tipo H07 RN-F3 e adattare la sezione del cavo alla potenza del motore e alla lunghezza del cavo. Se la pompa è dotata di un motore trifase:

• Utilizzare un salvamotore con protezione magnetotermico.

• È necessario proteggere la pompa dai sovraccarichi con un interruttore di sicurezza per il motore.

• Regolare correttamente il valore del termico, in base alla tabella dei protettori termici. Per il collegamento Δ (rete da 3 x 230 V.) è previsto il protettore con il valore massimo indicato. Per il collegamento Υ (rete da 3 x 400 V.) è previsto il protettore con il valore minimo indicato.

• Collegare la tensione minima a Δ e la tensione più alta a Υ per intervalli di tensione diversi da 230/400 V; 400/690 V.

• Per la corrente alternata, servirsi di un essibile di collegamento tipo H07 RN-F3, nel quale la sezione del cavo si adatti alla potenza del motore e alla lunghezza del cavo.

• Per collegare il cavo alla rete è necessario rivolgersi a personale qualicato e autorizzato.

4. ISTRUZIONI DI MESSA IN SERVIZIO

ASPETTI PRELIMINARI ALLA MESSA IN SERVIZIO

- Accorgimenti preliminari alla prima messa in servizio:

1. Smontare il coperchio del preltro svitando il dado che lo mantiene in posizione (Fig. 5).

2. Riempire di acqua la pompa attraverso il preltro no a quando l'acqua aora dal

condotto di aspirazione.Manuale di installazione e manutenzione generale - POMPE PER PISCINE

3. Nel caso in cui, durante queste operazioni, il cesto fosse fuoriuscito dal preltro,

provvedere a reinstallarlo al ne di evitare l’ingresso di particelle grosse all’interno della pompa, che potrebbero causarne il blocco.

4. Vericare che la tensione e la frequenza della rete corrispondano a quelle riportate nella

targhetta delle caratteristiche della pompa. - Collocare il coperchio del preltro e chiuderlo avvitando, senza dimenticarsi di collocare la guarnizione nella sua sede (Fig. 5). - In nessun caso le pompe possono funzionare senza aver prima riempito d’acqua il preltro dato che, in caso contrario, si può danneggiare la guarnizione meccanica provocando la perdita d’acqua attraverso di essa. - Vericare che il senso di rotazione del motore sia quello corretto utilizzando il ventilatore situato nella parte posteriore dello stesso e osservandolo attraverso la spia del coperchio del ventilatore (Fig. 6).

- Aprire tutte le valvole e accendere il motore. - Eettuare l’avvio automatico del processo autoadescante e vericare che si realizzi in tem- pi ragionevoli.

Ogni 100 ore di funzionamento a seconda del livello di pulizia dell’acqua, devono essere controllati i seguenti punti: - Pulire regolarmente il cesto del preltro per evitare cali di pressione. Non colpirlo durante il processo per evitare una possibile rottura del cesto. - Se la pompa si ferma, vericare che il consumo in ampère del motore acceso sia uguale o inferiore al valore indicato nella targhetta delle caratteristiche del fabbricante o, in caso di assenza della stessa, rivolgersi al servizio di assistenza tecnica più vicino. - Svuotare la pompa nei casi in cui debba rimanere inattiva per un periodo prolungato, in particolare nei Paesi freddi dove sussiste il rischio di congelamento. - Per eettuare lo svuotamento della pompa, estrarre il tappo di spurgo. - Ogni volta che si apre il preltro, togliere le impurità dalla sede della guarnizione e dalla guarnizione stessa per assicurare che la chiusura del coperchio sia a tenuta stagna (Fig. 5).Manuale di installazione e manutenzione generale - POMPE PER PISCINE

ITALIANO - Per mantenere il buon rendimento della pompa, sostituirne periodicamente i componenti che, per l’uso normale, sono soggetti a usura e/o deterioramento. Nella seguente tabella si elencano gli articoli soggetti a usura e/o di consumo della pompa, nonché si indica l’intervallo di sosti- tuzione consigliato:

DESCRIZIONE DEL COMPONENTE INTERVALLO DI SOSTITUZIONE

Giunti e altri elementi di tenuta (1)

(1) L’apertura e la chiusura della pompa per la sostituzione di uno qualsiasi dei pezzi di ricambio interni non garantisce la successiva tenuta stagna. Per questo motivo, si consiglia di sostituire gli O-ring e gli elementi di tenuta ogni volta che si sostituiscono la tenuta meccanica e/o i cuscinetti. Il periodo stimato di vita dei pezzi precedenti è stato stabilito in base alle normali condizioni d’uso e installazione del prodotto. Seguire le istruzioni del manuale di installazione per mantenere il periodo di vita della pompa.

- È possibile smontare il gruppo del motore dal corpo della pompa senza necessità di scolle- gare le tubazioni di aspirazione e ritorno della pompa. - Per smontare il gruppo del motore dal corpo della pompa, togliere le viti che li uniscono.Manuale di installazione e manutenzione generale - POMPE PER PISCINE

4. La pompa non si avvia

2. La portata della pompa è ridotta

5. Il motore fa rumore ma non si avvia

3. La pompa fa rumore

6. Arresto del motore

1 2 3 4 5 6 CAUSE SOLUZIONI Entrata di aria dalla tubazione di aspirazione Vericare lo stato dei raccordi e delle guarnizioni del tubo di aspirazione Tenuta insuciente del coperchio del ltro Pulire il coperchio del ltro e vericare lo stato della guarnizione di gomma Rotazione invertita del motore Invertire 2 fasi di alimentazione Tensione erronea Vericare il voltaggio della targhetta delle caratteristiche e quello della rete Preltro intasato Pulire il ltro Perdite di carico nell'installazione Evitare il più possibile che gli elementi generino perdite di carico Fissaggio non corretto della pompa Fissare correttamente la pompa Motore bloccato Smontare il motore e rivolgersi al servizio tecnico Aumento della temperatura nella morsettiera a causa di arco elettrico Vericare i collegamenti della morsettiera Scatta il termointerruttore Eettuare correttamente il collegamento dei cavi con i terminali della morsettiera Collegamenti della morsettiera non corretti Stringere correttamente il cavo con il terminale / adeguare la misura del collegamento del cavo ai terminali della morsettieraAllgemeines Installations- und Wartungshandbuch - PUMPEN FÜR POOLS

1. CONDIZIONI GENERALI

1.1. D’accordo con queste disposizioni, il venditore garantisce che il prodotto Astral (“il Prodotto”) al momento della consegna è assolutamente conforme ai requisiti esposti. 1.2. Il Periodo di Garanzia previsto per il prodotto è di due (2) anni a partire dal momento della consegna all’acquirente. 1.3. Nel caso in cui si rilevi un difetto di conformità del Prodotto e l’acquirente lo comunichi al venditore nel Periodo di Garanzia, il venditore dovrà riparare o sostituire il Prodotto facendosi carico delle spese, nel luogo ritenuto opportuno, salvo il caso in cui sia impossibile o spropositato. 1.4. Nel caso in cui il Prodotto non possa essere riparato o sostituito, l’acquirente potrà chiedere una riduzione proporzionale nel prezzo; se la mancanza di conformità è abbastanza considerevole, potrà chiedere la risoluzione del contratto di vendita. 1.5. La sostituzione o riparazione di alcune parti in virtù di questa garanzia, non darà luogo a un prolungamento del periodo di vigenza della stessa rispetto al Prodotto originale, ma le parti in questione avranno garanzia propria. 1.6. Anché la presente garanzia sia valida, l’acquirente dovrà dimostrare la data d’acquisto nonché consegna del Prodotto. 1.7. Trascorsi sei mesi dalla consegna del Prodotto all’acquirente, nel caso in cui quest’ultimo alleghi difetto di conformità del medesi- mo, dovrà dimostrare l’origine e l’esistenza del difetto in questione. 1.8. Il presente Certicato di Garanzia non costituisce limitazione o danno dei diritti che spettano ai consumatori, in virtù delle norme nazionali di carattere imperativo.

2. CONDIZIONI PARTICOLARI

2.1. La presente Garanzia copre i prodotti della famiglia “Sena” di AstralPool. 2.2. Il presente certicato di garanzia sarà applicabile nei Paesi dell’Unione europea. Qualsiasi Paese al di fuori dell’Unione Europea potrebbe essere soggetto a dei requisiti minimi di garanzia interni. 2.3. Perché la presente garanzia sia valida, l’acquirente dovrà seguire strettamente le istruzioni del Fabbricante, incluse nella docu- mentazione che accompagna il Prodotto, sempre che siano applicabili alla gamma e modello del medesimo. 2.4. Nel caso in cui si stabilisca un calendario per la sostituzione, manutenzione e pulizia di determinati pezzi ed elementi del Prodotto, la garanzia sarà valida solo se detto calendario sarà stato osservato in maniera corretta.

3.1. La presente garanzia sarà valida esclusivamente per le vendite realizzate ai consumatori, intendendo con il termine consumatore colui che acquista il Prodotto per ni che non rientrano nella sfera delle sue attività professionali. 3.2. La garanzia non copre in alcun modo l’usura normale, dovuta all’utilizzazione del prodotto. Per quanto riguarda pezzi, elementi e/o materiali deperibili o consumabili tipo chiusure meccaniche, cuscinetti, componenti a tenuta stagna, ci si atterrà a quanto previsto nella documentazione che accompagna il Prodotto, se del caso. 3.3. Restano esclusi dalla presente garanzia gli elementi accessori al prodotto “Sena” che non vengono contemplati in maniera esplici- ta, come quadri di manovra, trasformatori, attrezzature di protezione, ecc. 3.4. Sono coperti dalla garanzia i difetti del prodotto causati unica ed esclusivamente da materiali difettosi e/o dalla manodopera. La garanzia non copre i casi in cui il Prodotto: (I) sia stato oggetto di un trattamento non corretto; (II) sia stato installato, riparato, mantenuto o manipolato da una persona non autorizzata o (III) sia stato riparato o mantenuto con pezzi non originali. Restano esclusi dalla presente garanzia i danni causati da usi accidentali e non adeguati come:

• Funzionamento della pompa a secco

• Dosaggio inadeguato dei prodotti chimici nella piscina.

• Danni provocati dall’acqua proveniente da elementi esterni alle caratteristiche di pompaggio.

• Ventilazione non idonea.

• Uso in applicazioni diverse dal ltraggio dell’acqua nelle piscine. 3.5. Nel caso in cui la mancanza di conformità del Prodotto sia una conseguenza dell’installazione o dell’avviamento non corretto, la presente garanzia varrà solo se detta installazione o avviamento sono previsti nel contratto di compra-vendita del Prodotto e sono stati eettuati dal venditore o sotto la sua responsabilità.93 Allgemeines Installations- und Wartungshandbuch - PUMPEN FÜR SCHWIMMBECKEN DEUTSCH GARANTIEZERTIFIKAT

• Nivel de potencia acústica garantizado: 61 / 75 / 78 dBA - Dichiara sotto la sua diretta responsabilità che tutte le pompe del tipo: SENA, Monofase e Trifase. Prodotte a partire dal 29/12/2009, indipendentemente dal numero di serie, sono conformi a:

• Direttiva sulla sicurezza delle macchine 2006/42/EC.

• Direttiva apprechiatura in bassa tensione 2014/35/EU

• Direttiva sulle emisioni sonore 2000/14/EC

• EN 62233:2008 Misurazione dei CEM di apparecchi domestici (esposizione umana)
