Marca	AstralPool
Modello	Verdon ES
Tipo di prodotto	Pompa per piscina
Categoria	Pompa per acqua
Utilizzo	Prefiltrazione e ricircolo dell'acqua della piscina
Temperatura massima dell'acqua	35 °C
Adescamento	Auto-adescante (prefiltro da riempire manualmente)
Prefiltro	Cestello rimovibile per particelle voluminose
Alimentazione elettrica	230 V monofase (con protezione termica) o 230/400 V trifase (a seconda della versione)
Frequenza	50 Hz
Protezione elettrica	Interruttore differenziale 30 mA (consigliato)
Materiale del corpo	Non specificato (stima: termoplastica rinforzata o ghisa)
Collegamento tubazioni	Raccordi a vite con guarnizioni di tenuta
Montaggio	Orizzontale, fissaggio a pavimento con ancoraggio
Posizione	Sotto il livello dell'acqua, al riparo da inondazioni e ben ventilato
Manutenzione ordinaria	Pulizia regolare del cestello del prefiltro (ogni 100 ore)
Svuotamento	Tappo di scarico per svuotamento prima di arresto prolungato o gelo
Parti di usura (sostituzione annuale)	Condensatore, cuscinetti, tenuta meccanica, O-ring
Sicurezza	Protezione termica incorporata (motore monofase), arresto automatico in caso di sovraccarico
Conformità	IEC/HD 60364-7-702, Direttiva RAEE 2012/19/UE
Pagine del manuale	100 pagine
Manuale disponibile in	FR, DE, EL, EN, ES, IT, PT, RU, e altre lingue su richiesta

Domande frequenti - Verdon ES ASTRALPOOL

Come installare la pompa Verdon ES?

Installare la pompa in posizione orizzontale, fissarla al pavimento tramite i piedini di fissaggio. Collegare le tubazioni alle bocche di aspirazione e mandata utilizzando i raccordi forniti, assicurandosi di centrare bene i tubi e rispettare una pendenza del 2% verso la pompa sull'aspirazione. Posizionarla sotto il livello dell'acqua e al riparo da inondazioni.

Come adescare la pompa per la prima volta?

Smontare il coperchio del prefiltro, riempirlo d'acqua fino a quando non esce dal condotto di aspirazione, quindi rimettere il cestello e il coperchio assicurandosi di posizionare correttamente la guarnizione. Non far funzionare mai la pompa senza acqua nel prefiltro per evitare di danneggiare la tenuta meccanica.

Cosa fare se la pompa non si avvia?

Controllare prima l'alimentazione elettrica (tensione e frequenza), lo stato dell'interruttore differenziale e della protezione termica. Assicurarsi che il motore non sia bloccato e che il senso di rotazione sia corretto (per trifase, invertire due fasi se necessario). Consultare la tabella dei malfunzionamenti nel manuale.

Come effettuare la manutenzione del prefiltro?

Pulire regolarmente il cestello del prefiltro, circa ogni 100 ore di funzionamento, rimuovendolo e risciacquandolo con acqua pulita. Non colpire il cestello per evitare di romperlo. Controllare anche lo stato della guarnizione del coperchio durante il rimontaggio.

Quale protezione elettrica è necessaria?

La pompa deve essere collegata a una presa di terra protetta da un interruttore differenziale (RCD) con una corrente di dispersione nominale non superiore a 30 mA. Si consiglia un interruttore magnetotermico adatto all'intensità della pompa.

Si può utilizzare la pompa in acqua salata?

Il manuale non indica specificamente l'uso in acqua salata. Per una piscina al sale, verificare presso il produttore se la pompa è compatibile, poiché il sale può accelerare la corrosione. A priori, le pompe standard non sono raccomandate per l'acqua salata senza protezione specifica.

Cosa fare in caso di gelo?

Svuotare la pompa rimuovendo il tappo di scarico se deve rimanere ferma a lungo con clima freddo. L'acqua ghiacciata può danneggiare il corpo pompa e la tenuta meccanica. Conservarla al riparo se possibile.

Come sostituire la tenuta meccanica?

La sostituzione della tenuta meccanica deve essere eseguita da un professionista. Si consiglia di cambiare anche gli O-ring in questa occasione. Seguire le istruzioni di smontaggio del manuale: rimuovere le viti che collegano il motore al corpo pompa senza scollegare i tubi.

La pompa fa rumore, cosa fare?

Verificare che la pompa sia correttamente fissata al pavimento, che le tubazioni non esercitino tensione e che il cestello del prefiltro non sia ostruito. Un rumore anomalo può anche derivare da cavitazione (mancanza d'acqua) o da un cuscinetto usurato. Consultare la tabella dei malfunzionamenti.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio (condensatore, cuscinetti, tenuta meccanica, guarnizioni) sono disponibili presso i rivenditori autorizzati AstralPool o sul sito ufficiale. Utilizzare solo ricambi originali per garantire sicurezza e prestazioni.

MANUALE UTENTE Verdon ES ASTRALPOOL

MANUALE DI INSTALLAZIONE E MANUTENZIONE GENERALE 35

Deutsch - PUMPEN FÜR POOLS

Questo simbolo è richiesto dalla Direttiva della Comunità Europea n. 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e indica che il dispositivo acquistato non deve essere gettato in un normale cestino. Sarà invece oggetto di raccolta differenziata a scopo di riutilizzo, riciclaggio o trasformazione. Qualora il medesimo contenesse delle sostanze potenzialmente nocive per l'ambiente occorre eliminarle o neutralizzarle. Per ulteriori informazioni sulle procedure di riciclaggio rivolgersi al proprio rivenditore.

Recycling

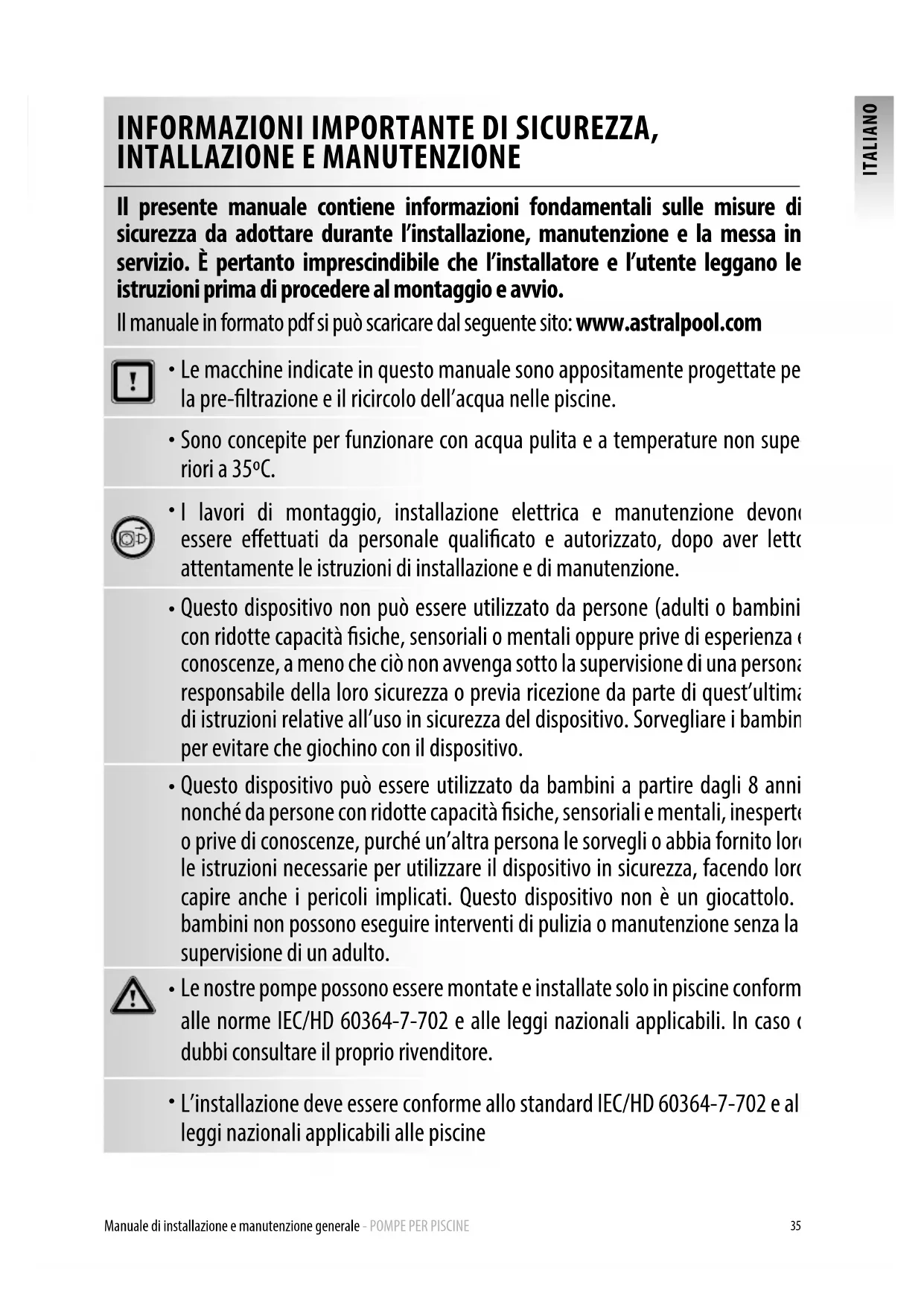

INFORMAZIONI IMPORTANTE DI SICUREZZA, INTALLAZIONE E MANUTENZIONE

Il presente manuale contiene informazioni fondamentali sulle misure di sicurezza da adottare durante l'installazione, manutenzione e la messa in servizio. È pertanto imprescindibile che l'installatore e l'utente leggano le istruzioni prima di procedere al montaggio e avvio.

Il manuale in formato pdf si può scaricare dal seguente sito: www.astralpool.com

- Le macchine indicate in questo manuale sono appositamente progettate pe la pre-filtrazione e il ricircolo dell'acqua nelle piscine.

- Sono concepite per funzionare con acqua pulita e a temperature non superiori a 35°C.

- I lavori di montaggio, installazione elettrica e manutenzione devono essere effettuati da personale qualificato e autorizzato, dopo aver letto attentamente le istruzioni di installazione e di manutenzione.

- Questo dispositivo non può essere utilizzato da persone (adulti o bambini con ridotte capacità fisiche, sensoriali o mentali oppure prive di esperienza e conoscenze, a meno che ciò non avvenga sotto la supervisione di una persona responsabile della loro sicurezza o previa ricezione da parte di quest'ultima di istruzioni relative all'uso in sicurezza del dispositivo. Sorvegliare i bambini per evitare che giochino con il dispositivo.

- Questo dispositivo può essere utilizzato da bambini a partire dagli 8 anni nonché da persone con ridotte capacità fisiche, sensoriali e mentali, inesperte o prive di conoscenze, purché un'altra persona le sorvegli o abbia fornito loro le istruzioni necessarie per utilizzare il dispositivo in sicurezza, facendo loro capire anche i pericoli implicati. Questo dispositivo non è un giocattolo. bambini non possono eseguire interventi di pulizia o manutenzione senza la supervisione di un adulto.

- Le nostre pompe possono essere montate e installate solo in piscine conform alle norme IEC/HD 60364-7-702 e alle leggi nazionali applicabili. In caso dubbi consultare il proprio rivenditore.

- L'installazione deve essere conforme allo standard IEC/HD 60364-7-702 e al leggi nazionali applicabili alle piscine

• La pompa non può essere installata nella Zona 0 né nella Zona 1. Per consultare i disegni andare a pagina 97.
• La pompa è stata pensata per essere utilizzata fissata a un supporto o assicurata in un luogo specifico.
• È consigliabile installare un pozzetto di fondo con apposita uscita per lo scarico del liquido in un punto con una certa probabilità di allagamento.
• Se fosse necessario installare una pompa autoaspirante sopra il livello dell'acqua, il differenziale di pressione dell'aspirazione della pompa non dev'essere superiore a 0,02 MPa (2 mH₂O), facendo in modo che il condotto di aspirazione sia il più corto possibile, poiché una tubatura più lunga incrementa il tempo di aspirazione e le perdite di carico dell'installazione.
• La macchina va collegata ad una presa di tensione a corrente alternata (Vedi dati su coperchio delle caratteristiche della pompa), con una connessione a terra, protetta con un interruttore differenziale (RCD) con una corrente di servizio residua assegnata che non ecceda i 30 mA.

1. PRESCRIZIONI GENERALI DI SICUREZZA

Questi simboli ( ⚠️ ⚠️ ⚠️ ) indicano una possibile situazione di pericolo come conseguenza del man-cato rispetto delle istruzioni corrispondenti.

PERICOLO. Rischio di folgorazione.

La mancata osservanza di questa prescrizione comporta il rischio di folgorazione.

PERICOLO.

La mancata osservanza di questa prescrizione comporta il rischio di danni a persone e cose.

ATTENZIONE.

La mancata osservanza di questa prescrizione comporta il rischio di danni alla pompa o all'impianto.

2. NORME GENERALI DI SICUREZZA

INDICAZIONI GENERALI

• L'installazione va effettuata secondo le indicazioni specifiche di ogni impianto.
• Rispettare le norme vigenti per la prevenzione di incidenti.
• Per qualsiasi modifica della pompa è necessaria l'autorizzazione preliminare da parte del fabbricante. Lo scopo dei ricambi originali e degli accessori autorizzati dal fabbricante è quello di garantire una maggiore sicurezza. Il fabbricante della pompa declina ogni responsabilità per danni causati da ricambi o accessori non autorizzati.

• Prima di effettuare il lavoro su una macchina o sui dispositivi ad essa collegati, è necessario scollegare l'apparecchiatura dalla rete elettrica e dai dispositivi di avvio, dato che durante il funzionamento le parti elettriche della pompa sono sotto tensione.
• Rispettare quanto illustrato nelle istruzioni di installazione e manutenzione al fine di garantire la sicurezza nel funzionamento della macchina.
• In caso di funzionamento difettoso o di guasto, rivolgersi al fornitore o al suo rappresentante più vicino.

AVVERTENZE PER LE OPERAZIONI DI INSTALLAZIONE E MONTAGGIO

• Solo per i casi che richiedono l'intervento sulla morsettiera del motore, durante il montaggio dei cavi elettrici sul motore della macchina, occorre fare attenzione alla loro disposizione all'interno della scatola di connessione, verificare che non vi siano pezzi di cavo all'interno dopo la chiusura e che il conduttore di messa a terra sia collegato correttamente.
• Solo per i casi che richiedono l'intervento sulla morsettiera del motore, occorre fissare le connessioni dei cavi elettrici alla morsettiera della macchina, in modo tale che siano ben inseriti e fissati ai morsetti di collegamento.
• Utilizzare correttamente la guarnizione della scatola di derivazione del motore elettrico al fine di evitare l'ingresso dell'acqua. Inoltre posizionare e stringere il premistoppa all'interno del passacavi della morsettiera.

• Controllare che l'acqua non penetri nel motore né nelle parti elettriche in tensione.
• Nel caso in cui l'utilizzo previsto non sia quello menzionato, applicare adattamenti e normative tecniche supplementari.

AVVERTENZE PER AVVIO

- Prima di avviare la macchina, verificare la taratura dei dispositivi elettrici di protezione del motore; verificare inoltre che le protezioni dai contatti elettrici e meccanici siano collocate e fissate correttamente.

AVVERTENZE PER LE OPERAZIONI DI MONTAGGIO E MANUTENZIONE

- Per il montaggio e l'installazione delle pompe occorre attenersi alle regolamentazioni nazionali in materia di montaggio e installazione di pompe.

- Controllare che l'acqua non penetri nel motore né nelle parti elettriche in tensione.

- Evitare sempre il contatto, anche accidentale, con le parti mobili della macchina durante il suo funzionamento e/o prima del suo arresto completo.

- Aspettare che la macchina sia completamente ferma prima di effettuare qualsiasi intervento su di essa.

- Scollegare la macchina dalla rete elettrica e bloccare i dispositivi di avvio prima di procedere a qualunque intervento di manutenzione elettrica o meccanica.

- Prima di procedere a qualunque intervento sulla macchina seguire questa procedura:

1. Togliere tensione alla macchina.
2. Bloccare i dispositivi di messa in funzione
3. Verificare che i circuiti, compresi i dispositivi ausiliari e i servizi supplementari, siano privi di tensione.
4. Attendere il completo arresto della girante.

Considerare l'elenco precedente come indicativo, dal momento che potrebbe non essere completo per l'esistenza di requisiti addizionali alla legge nazionale ai fini della sicurezza.

- Controllare periodicamente:

• Il corretto serraggio delle parti meccaniche e lo stato delle viti che supportano la macchina.
• La corretta posizione, il serraggio e lo stato dei conduttori di alimentazione e delle parti isolanti.
• La temperatura della macchina e del motore elettrico. In caso di anomalia, arrestare immediatamente la macchina e rivolgersi al Servizio di Assistenza Tecnica più vicino.
• Le vibrazioni della macchina. In caso di anomalia, arrestare immediatamente la macchina e rivolgersi al Servizio di Assistenza Tecnica più vicino.

- Le istruzioni di installazione, uso e manutenzione contenute in questo manuale, a causa della complessità dei casi trattati, non pretendono di esaminare tutti i casi possibile e immaginabili di servizio e manutenzione. Qualora si rendessero necessarie istruzioni supplementari o si verificassero problemi particolari, non esitare a rivolgersi al Servizio di Assistenza Tecnica più vicino.

3. INSTALLAZIONE E MONTAGGIO

INDICAZIONI GENERALI

• Effettuare il montaggio della pompa in posizione orizzontale, a motivo del prefiltro. Le pompe sono dotate di un prefiltro con un cesto interno che serve a raccogliere le particelle più grosse che potrebbero danneggiare la parte idraulica interna della pompa.
• Tutte le pompe sono dotate di una base con fori per l'ancoraggio al basamento (Fig. 1).

TUBAZIONI

• Per effettuare il collegamento delle tubazioni, incollarle ai raccordi forniti assieme alla pompa; le giunzioni dei raccordi alle bocche di aspirazione e ritorno della pompa sono filettate e presentano guarnizioni a tenuta stagna per evitare le perdite d'acqua (Fig. 2).
• Effettuare l'installazione delle tubazioni di ritorno in perpendicolare e centrata rispetto alla bocca da collegare, al fine di evitare che la pompa e il tubo siano sottoposti a sforzi esterni che, oltre a rendere difficile il montaggio, potrebbero provocarne la rottura (Fig. 2).
• Installare i tubi di aspirazione con una leggera pendenza del 2% verso la pompa, per evitare la formazione di sacche d'aria (Fig. 2).
• Al fine di assicurare il corretto funzionamento della pompa, procedere all'avvio del prefiltro fino a quando l'acqua affiora dal condotto di aspirazione (Fig. 3).

COLLOCAZIONE

- Montare la pompa al di sotto del livello dell'acqua della piscina o vasca, per migliorare il rendimento delle pompe.

- Fare in modo che la pompa sia protetta da possibili inondazioni e riceva una ventilazione con aria asciutta.

INSTALLAZIONE ELETTRICA

- È imprescindibile utilizzare un dispositivo di disconnessione multipla con una separazione minima di 3 mm tra i contatti per scollegare l'apparecchio dalla alimentazione elettrica.

• Utilizzare un cavo fisso per il collegamento alla rete. In caso si utilizzi un cavo volante per il collegamento alla rete, questo dovrà essere dotato di terminali per il collegamento ai morsetti del motore della pompa.
• Regolare opportunamente il valore dell'interruttore differenziale in base all'intensità della pompa.

• Verificare il tipo di fusibile necessario prima di collegare il motore.

• Verificare la corretta disposizione e il collegamento del cavo di terra nell'installazione della macchina.

• Rispettare le condizioni di installazione e i collegamenti elettrici dato che, in caso contrario, il fabbricante della pompa declina ogni responsabilità e considera non valida la garanzia.
• È possibile che per l'installazione esistano regolamenti specifici.
• Pericolo di folgorazione in caso di collegamento a una rete non idonea.

Se la pompa è dotata di un motore monofase:

• Dotato di protettore termico incorporato. In queste pompe è sufficiente l'installazione con interruttore secondo lo schema "Collegamenti alla rete".
• Utilizzare un salvamotore con protezione magnetotermica.
• I dati di regolazione del relè termico sono meramente illustrativi, dato che nel motore è già integrato un interruttore di protezione.
• I Per 230 V utilizzare un tubo di collegamento di tipo H07 RN-F3 e adattare la sezione del cavo alla potenza del motore e alla lunghezza del cavo.

Se la pompa è dotata di un motore trifase:

• Utilizzare un salvamotore con protezione magnetotermico.
• È necessario proteggere la pompa dai sovraccarichi con un interruttore di sicurezza per il motore.
• Regolare correttamente il valore del termico, in base alla tabella dei protettori termici. Per il collegamento (rete da 3 x 230 V.) è previsto il protettore con il valore massimo indicato. Per il collegamento Y (rete da 3 x 400 V.) è previsto il protettore con il valore minimo indicato.
• Collegare la tensione minima a e la tensione più alta a Y per intervalli di tensione diversi da 230/400 V; 400/690 V.
• Per la corrente alternata, servirsi di un flessibile di collegamento tipo H07 RN-F3, nel quale la sezione del cavo si adatti alla potenza del motore e alla lunghezza del cavo.
• Per collegare il cavo alla rete è necessario rivolgersi a personale qualificato e autorizzato.

4. ISTRUZIONI DI MESSA IN SERVIZIO

ASPETTI PRELIMINARI ALLA MESSA IN SERVIZIO

- Accorgimenti preliminari alla prima messa in servizio:

1. Smontare il coperchio del prefiltro svitando il dado che lo mantiene in posizione (Fig. 5).

2. Riempire di acqua la pompa attraverso il prefiltro fino a quando l'acqua affiora dal condotto di aspirazione.

3. Nel caso in cui, durante queste operazioni, il cesto fosse fuoriuscito dal prefiltro, provvedere a reinstallarlo al fine di evitare l'ingresso di particelle grosse all'interno della pompa, che potrebbero causarne il blocco.

4. Verificare che la tensione e la frequenza della rete corrispondano a quelle riportate nella targhetta delle caratteristiche della pompa.
5. Collocare il coperchio del prefiltro e chiuderlo avvitando, senza dimenticarsi di collocare la guarnizione nella sua sede (Fig. 5).

- In nessun caso le pompe possono funzionare senza aver prima riempito d'acqua il prefiltro dato che, in caso contrario, si può danneggiare la guarnizione meccanica provocando la perdita d'acqua attraverso di essa.

- Verificare che il senso di rotazione del motore sia quello corretto utilizzando il ventilatore situato nella parte posteriore dello stesso e osservandolo attraverso la spia del coperchio del ventilatore (Fig. 6).

MESSA IN SERVIZIO

- Aprire tutte le valvole e accendere il motore.

- Effettuare l'avvio automatico del processo autoadescante e verificare che si realizzi in tempi ragionevoli.

5. MANUTENZIONE

Ogni 100 ore di funzionamento a seconda del livello di pulizia dell'acqua, devono essere controllati i seguenti punti:

- Pulire regolarmente il cesto del prefiltro per evitare cali di pressione. Non colpirlo durante il processo per evitare una possibile rottura del cesto.

- Se la pompa si ferma, verificare che il consumo in ampère del motore acceso sia uguale o inferiore al valore indicato nella targhetta delle caratteristiche del fabbricante o, in caso di assenza della stessa, rivolgersi al servizio di assistenza tecnica più vicino.

- Svuotare la pompa nei casi in cui debba rimanere inattiva per un periodo prolungato, in particolare nei Paesi freddi dove sussiste il rischio di congelamento.

- Per effettuare lo svuotamento della pompa, estrarre il tappo di spurgo.

- Ogni volta che si apre il prefiltro, togliere le impurità dalla sede della guarnizione e dalla guarnizione stessa per assicurare che la chiusura del coperchio sia a tenuta stagna (Fig. 5).

- Per mantenere il buon rendimento della pompa, sostituirne periodicamente i componenti che, per l'uso normale, sono soggetti a usura e/o deterioramento. Nella seguente tabella si elencano gli articoli soggetti a usura e/o di consumo della pompa, nonché si indica l'intervallo di sostituzione consigliato:

DESCRIZIONE DEL COMPONENTE INTERVALLO DI SOSTITUZIONE

Condensatore	1 anno
Cuscinetti	1 anno
Chiusura meccanica	1 anno
Giunti e altri elementi di tenuta (1)	1 anno

(1) L'apertura e la chiusura della pompa per la sostituzione di uno qualsiasi dei pezzi di ricambio interni non garantisce la successiva tenuta stagna. Per questo motivo, si consiglia di sostituire gli O-ring e gli elementi di tenuta ogni volta che si sostituiscono la tenuta meccanica e/o i cuscinetti.

Il periodo stimato di vita dei pezzi precedenti è stato stabilito in base alle normali condizioni d'uso e installazione del prodotto.

Seguire le istruzioni del manuale di installazione per mantenere il periodo di vita della pompa.

6. SMONTAGGIO

• È possibile smontare il gruppo del motore dal corpo della pompa senza necessità di scollegare le tubazioni di aspirazione e ritorno della pompa.
• Per smontare il gruppo del motore dal corpo della pompa, togliere le viti che li uniscono.

7. RISOLUZIONE DEI PROBLEMI

1. La pompa non si innesca
2. La pompa non si avvia
3. La portata della pompa è ridotta
4. Il motore fa rumore ma non si avvia
5. La pompa fa rumore
6. Arresto del motore

1 2 3 4 5 6 CAUSE SOLUZIONI
●	●					Entrata di aria dalla tubazione di aspirazione
●						Tenuta insufficiente del coperchio del filtro
●	●					Rotazione invertita del motore Invertire 2 fasi di alimentazione
●	●		●			Tensione erronea Verificare il voltaggio della targhetta delle caratteristiche e quello della rete
	●					Prefiltro intasato Pulire il filtro
	●					Perdite di carico nell'installazione Evitare il più possibile che gli elementi generino perdite di carico
		●				Fissaggio non corretto della pompa Fissare correttamente la pompa
				●		Motore bloccato Smontare il motore e rivolgersi al servizio tecnico
					●	Aumento della temperatura nella morsettiera a causa di arco elettrico
					●	Scatta il termointerruttore Effettuare correttamente il collegamento dei cavi con i terminali della morsettiera
					●	Collegamenti della morsettiera non corretti

- Verificar periodicamente:
