Marca	AstralPool
Modelo	Verdon ES
Tipo de producto	Bomba de piscina
Categoría	Bomba de agua
Uso	Prefiltrado y reciclaje del agua de piscina
Temperatura máxima del agua	35 °C
Cebado	Autocebante (prefiltro que debe llenarse manualmente)
Prefiltro	Cesta extraíble para partículas grandes
Alimentación eléctrica	230 V monofásico (con protección térmica) o 230/400 V trifásico (según versión)
Frecuencia	50 Hz
Protección eléctrica	Interruptor diferencial 30 mA (recomendado)
Material del cuerpo	No especificado (estimado: termoplástico reforzado o fundición)
Conexión de tuberías	Conexiones roscadas con juntas de estanqueidad
Montaje	Horizontal, fijación al suelo mediante anclaje
Ubicación	Por debajo del nivel del agua, protegido de inundaciones y bien ventilado
Mantenimiento corriente	Limpieza regular de la cesta del prefiltro (cada 100 horas)
Vaciado	Tapón de purga para vaciado antes de parada prolongada o helada
Piezas de desgaste (reemplazo anual)	Condensador, rodamientos, sello mecánico, juntas tóricas
Seguridad	Protector térmico incorporado (motor monofásico), parada automática en caso de sobrecarga
Conformidad	IEC/HD 60364-7-702, Directiva RAEE 2012/19/UE
Páginas del manual	100 pages
Manual disponible en	FR, DE, EL, EN, ES, IT, PT, RU, y otros idiomas bajo pedido

Preguntas frecuentes - Verdon ES ASTRALPOOL

¿Cómo instalar la bomba Verdon ES?

Instale la bomba en posición horizontal, fíjela al suelo mediante los pies de fijación. Conecte la tubería a las boquillas de aspiración e impulsión con los racores suministrados, asegurándose de centrar bien las tuberías y respetar una pendiente del 2% hacia la bomba en la aspiración. Colóquela por debajo del nivel del agua y protegida de inundaciones.

¿Cómo cebar la bomba por primera vez?

Desmonte la tapa del prefiltro, llénelo de agua hasta que salga por el conducto de aspiración, luego vuelva a colocar la cesta y la tapa asegurándose de colocar bien la junta. Nunca haga funcionar la bomba sin agua en el prefiltro, ya que podría dañar el sello mecánico.

¿Qué hacer si la bomba no arranca?

Primero verifique la alimentación eléctrica (tensión y frecuencia), el estado del interruptor diferencial y del protector térmico. Asegúrese de que el motor no esté bloqueado y que el sentido de giro sea correcto (para trifásico, invierta dos fases si es necesario). Consulte la tabla de averías en el manual.

¿Cómo mantener el prefiltro?

Limpie la cesta del prefiltro regularmente, cada 100 horas de funcionamiento aproximadamente, retirándola y enjuagándola con agua limpia. No golpee la cesta para evitar romperla. Verifique también el estado de la junta de la tapa al volver a montarla.

¿Qué protección eléctrica es necesaria?

La bomba debe conectarse a una toma de tierra protegida por un interruptor diferencial (RCD) con una corriente de fuga nominal no superior a 30 mA. Se recomienda un disyuntor magnetotérmico adecuado a la intensidad de la bomba.

¿Se puede usar la bomba en agua salada?

El manual no indica específicamente el uso en agua salada. Para una piscina de sal, verifique con el fabricante si la bomba es compatible, ya que la sal puede acelerar la corrosión. En principio, las bombas estándar no se recomiendan para agua salada sin protección específica.

¿Qué hacer en caso de helada?

Vacie la bomba retirando el tapón de purga si debe permanecer detenida mucho tiempo en clima frío. El agua congelada puede dañar el cuerpo de la bomba y el sello mecánico. Almacénela en un lugar protegido si es posible.

¿Cómo reemplazar el sello mecánico?

El reemplazo del sello mecánico debe ser realizado por un profesional. Se recomienda cambiar también las juntas tóricas en esa ocasión. Siga las instrucciones de desmontaje del manual: retire los tornillos que conectan el motor al cuerpo de la bomba sin desconectar las tuberías.

La bomba hace ruido, ¿qué hacer?

Verifique que la bomba esté correctamente fijada al suelo, que la tubería no ejerza tensión y que la cesta del prefiltro no esté obstruida. Un ruido anormal también puede deberse a cavitación (falta de agua) o a un rodamiento desgastado. Consulte la tabla de averías.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto (condensador, rodamientos, sello mecánico, juntas) están disponibles en los distribuidores autorizados de AstralPool o en el sitio web oficial. Utilice solo piezas originales para garantizar la seguridad y el rendimiento.

MANUAL DE USUARIO Verdon ES ASTRALPOOL

BOMBAS PARA PISCINAS

POMPA PER PISCINAS

PUMPEN FÜR SCHWIMMBECKEN

BOMBAS PARA PISCINAS

ΑΝΤΛΙΕΣ ΠΙΣΙΝΑΣ

НАСОСЫ ДЛЯ БАССЕЙНОВ

مضخات المسابح

CE

ASTRALPOOL

Español - BOMBAS PARA PISCINAS

MANUAL DE INSTALACIÓN Y MANTENIMIENTO GENERAL 25

Italiano - POMPE PER PISCINE

Este símbolo es exigido por la Directiva 2012/19/UE de la Comunidad Europea sobre RAEE (residuos de aparatos eléctricos y electrónicos) e indica que no se debe tirar el aparato al contenedor normal. Habrá que realizar una recogida selectiva con el fin de reutilizarlo, reciclarlo o transformarlo y de eliminar o neutralizar cualquier sustancia que pueda contener y sea potencialmente peligrosa para el medio ambiente. Pida información sobre los procesos de reciclaje en su punto de venta.

Riciclaggio

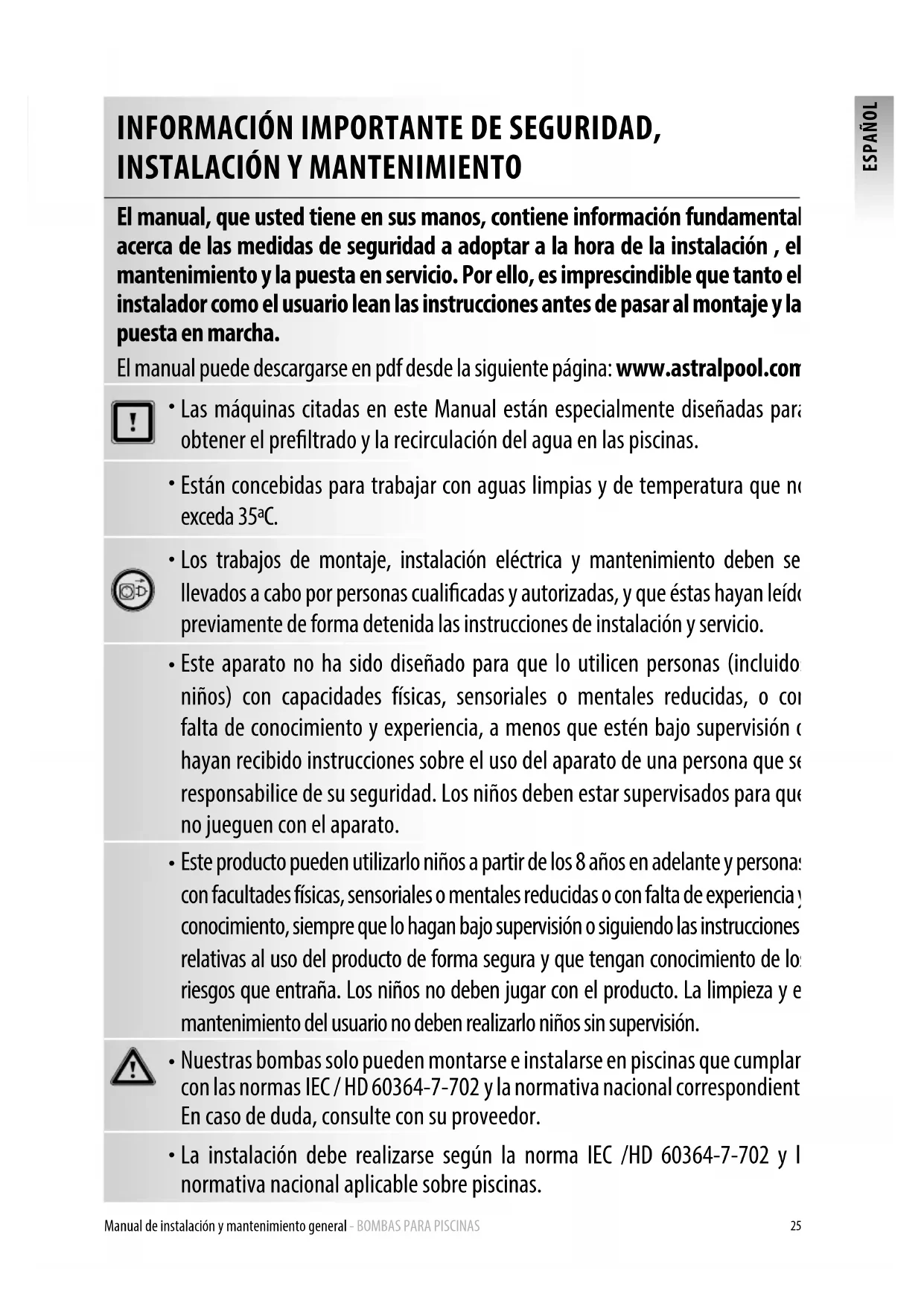

INFORMACIÓN IMPORTANTE DE SEGURIDAD, INSTALACIÓN Y MANTENIMIENTO

El manual, que usted tiene en sus manos, contiene información fundamental acerca de las medidas de seguridad a adoptar a la hora de la instalación, el mantenimiento y la puesta en servicio. Por ello, es imprescindible que tanto el instalador como el usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha.

El manual puede descargarse en pdf desde la siguiente página: www.astralpool.com

- Las máquinas citadas en este Manual están especialmente diseñadas para obtener el prefiltrado y la recirculación del agua en las piscinas.

- Están concebidas para trabajar con aguas limpias y de temperatura que no exceda 35 ^a C.

- Los trabajos de montaje, instalación eléctrica y mantenimiento deben se llevados a cabo por personas cualificadas y autorizadas, y que éstas hayan leído previamente de forma detenida las instrucciones de instalación y servicio.

- Este aparato no ha sido diseñado para que lo utilicen personas (incluido niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de conocimiento y experiencia, a menos que estén bajo supervisión o hayan recibido instrucciones sobre el uso del aparato de una persona que se responsabilice de su seguridad. Los niños deben estar supervisados para que no jueguen con el aparato.

- Este producto pueden utilizarlo niños a partir de los 8 años en adelante y personas con facultades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, siempre que lo hagan bajo supervisión o siguiendo las instrucciones relativas al uso del producto de forma segura y que tengan conocimiento de los riesgos que entraña. Los niños no deben jugar con el producto. La limpieza y el mantenimiento del usuario no deben realizarlo niños sin supervisión.

- Nuestras bombas solo pueden montarse e instalarse en piscinas que cumplar con las normas IEC / HD 60364-7-702 y la normativa nacional correspondiente En caso de duda, consulte con su proveedor.

- La instalación debe realizarse según la norma IEC /HD 60364-7-702 y I normativa nacional aplicable sobre piscinas.

• La bomba no se puede instalar en la Zona 0 ni en la Zona 1. Para ver dibujos consulte la página 97.
• La bomba está pensada para ser utilizada estando fijada a un soporte o asegurada en una ubicación específica.
• Se considera apropiado instalar un sumidero con una salida adecuada para el líquido donde sea probable que ocurra una inundación
• En caso de tener que instalar una bomba autoaspirante por encima del nivel del agua, el diferencial de presión a la aspiración de la bomba no debe ser superior a 0,02 MPa (2 mH2O), procurando que el conducto de aspiración sea lo más corto posible ya que, una tubería más larga, incrementa el tiempo de aspiración y las pérdidas de carga de la instalación.
• El equipo se debe conectar a una toma de corriente (ver datos en chapa característica de la bomba) con conexión a tierra, protegida con un interruptor diferencial (RCD) con una corriente de funcionamiento residual asignada que no exceda de 30 mA.

1. PRESCRIPCIONES GENERALES DE SEGURIDAD

Esta simbología ( ) indicada la posibilidad de peligro como consecuencia de no respetar las prescripciones correspondientes.

PELIGRO. Riesgo de electrocución.

La no advertencia de esta prescripción comporta un riesgo de electrocución.

PELIGRO.

La no advertencia de esta prescripción comporta un riesgo de daño a las personas o cosas.

ATENCIÓN.

La no advertencia de esta prescripción comporta un riesgo de daños a la bomba o a la instalación.

2. NORMAS GENERALES DE SEGURIDAD GENERALIDADES

• Instalar la bomba de acuerdo con las instrucciones de cada emplazamiento.
• Respetar las normas vigentes para la prevención de accidentes.
• Para cualquier modificación en la bomba es requerida la previa autorización del fabricante. Los repuestos originales y los accesorios autorizados por el fabricante sirven para garantizar una mayor seguridad. El fabricante de la bomba queda eximido de toda responsabilidad de los daños ocasionados por repuestos o accesorios no autorizados.

• Al efectuar el trabajo sobre cada máquina o sobre los equipos a ella ligada, hay que desconectar el equipo de la red eléctrica de alimentación y los dispositivos de arranque, ya que durante el funcionamiento las partes eléctricas de la bomba se encuentran bajo tensión.
• Cumplir lo expuesto en las instrucciones de instalación y servicio para garantizar la seguridad en el funcionamiento de la máquina.
• En caso de funcionamiento defectuoso o avería, diríjase a su proveedor o a la representación más próxima del mismo.

ADVERTENCIAS EN LOS TRABAJOS DE INSTALACIÓN Y MONTAJE

• Sólo para casos que requieran intervenir en la caja de bornes del motor, durante la conexión de los cables eléctricos al motor de la máquina, cuidar la disposición en el interior de la caja de conexiones, verificar que no queden trozos de cable en el interior después del cierre y que el conductor de tierra está correctamente conectado.
• Sólo para casos que requieran intervenir en la caja de bornes del motor, asegurar las conexiones de los cables eléctricos a la caja de bornes de la máquina, de manera que queden bien engastadas y apretadas a los bornes de conexión.
• Utilizar correctamente la junta de la caja de bornes del motor eléctrico para evitar la entrada de agua. Igualmente, colocar y apretar el prensaestopa en el interior del pasacables de la caja de bornes.

• Prestar particular atención a que, de ninguna manera entre agua en el motor y en las partes eléctricas en tensión.
• En caso de que la utilización prevista no sea la citada, aplicar adecuaciones y normativas técnicas suplementarias.

ADVERTENCIAS EN LA PUESTA EN MARCHA

- Verificar la calibración de los dispositivos de protección eléctricos del motor y comprobar que las protecciones contra contactos eléctricos y mecánicos estén correctamente posicionadas y fijadas, antes de la puesta en marcha.

ADVERTENCIAS EN LOS TRABAJOS DE MONTAJE Y MANTENIMIENTO

- Tener en cuenta las reglamentaciones de instalaciones nacionales para el montaje e instalación de las bombas.

- Prestar particular atención a que de ninguna manera entre agua en el motor y en las partes eléctricas en tensión.

- Evitar en todo momento el contacto, incluso accidental, con las partes móviles de la máquina durante el funcionamiento de la misma y/o antes de su parada total.

- Esperar a que la máquina esté completamente parada para realizar cualquier manipulación sobre la misma.

- Desconectar la máquina de la red de alimentación y bloquear los dispositivos de puesta en marcha, antes de proceder a cualquier intervención de mantenimiento eléctrico o mecánico.

- Seguir los siguientes pasos antes de efectuar cualquier intervención sobre la máquina:

1. Quitar el voltaje de la máquina.
2. Bloquear los dispositivos de puesta en marcha.
3. Verificar que no haya voltaje presente en los circuitos, incluso en los auxiliares y los servicios suplementarios.
4. Esperar hasta que el rodete se pare completamente.

Considerar la anterior lista como indicativa ya que puede no estar completa debido a que pueden existir requisitos adicionales a la ley nacional a efectos de seguridad.

- Controlar periódicamente:

• La correcta sujeción de las partes mecánicas y el estado de los tornillos de soporte de la máquina.
• La correcta posición, la sujeción y el estado de los conductores de alimentación y de las partes aislantes.
• La temperatura de la máquina y del motor eléctrico. En caso de anomalía, parar inmediatamente la máquina y contacte con el Servicio de Asistencia Técnica más próximo.
• Las vibraciones de la máquina. En caso de anomalía, parar inmediatamente la máquina y contacte con el Servicio de Asistencia Técnica más próximo.

- Las instrucciones de instalación, uso y mantenimiento contenidas en este manual, a causa de la complejidad de los casos tratados, no pretenden examinar todos los casos posibles e imaginables de servicio y mantenimiento. Si son necesarias instrucciones suplementarias o si surgen problemas particulares, no dudar en contactar con el Servicio de Asistencia Técnica más próximo.

3. INSTALACIÓN Y MONTAJE

GENERAL

- Realizar el montaje de la bomba en posición horizontal debido al prefiltro. Las bombas llevan un prefiltro con un cesto en su interior para recoger las partículas gruesas, ya que éstas pueden dañar la parte interior hidráulica de la bomba.

- Todas las bombas están provistas de un pie con taladros para poder sujetarlas en el suelo mediante un anclaje (Fig. 1).

TUBERÍAS

- Para realizar la conexión de la tubería, encolar la tubería a la racordería, suministrada conjuntamente con la bomba; las uniones de la racordería a las bocas de aspiración e impulsión de la bomba son de rosca y llevan juntas de estanqueidad para evitar la pérdida de agua (Fig. 2).

- Realizar la instalación de los tubos de impulsión completamente perpendicular y bien centrada respecto a la boca a conectar con el fin de evitar que la bomba y el tubo estén sometidos a unos esfuerzos externos que, a parte de dificultar el montaje, podría llegar a romperlos (Fig. 2).

- Instalar la tubería de aspiración con una ligera pendiente hacia la bomba del 2% para evitar la formación de bolsas de aire (Fig. 2).

- Para el correcto funcionamiento de la bomba proceder al cebado del prefiltro de la bomba hasta que el agua aflore por el conducto de aspiración (Fig.3).

EMPLAZAMIENTO

- Montar la bomba por debajo del nivel del agua de la piscina o estanque para mejorar el rendimiento de las bombas.

- Procurar que la bomba este a salvo de posibles inundaciones y reciba una ventilación de carácter seco.

INSTALACIÓN ELÉCTRICA

• Es imprescindible utilizar un dispositivo de desconexión múltiple con una separación mínima de 3 mm entre contactos para desconectar el equipo de la alimentación eléctrica.
• Utilizar un cable rígido como conexión a red. En el caso de utilizar un cable flexible para la conexión a la red, éste debe llevar terminales para su conexión a los bornes del motor de la bomba.
• El equipo se debe conectar a una toma de corriente (ver datos en chapa característica de la bomba) con conexión a tierra, protegida con un interruptor diferencial (RCD) con una corriente de funcionamiento residual asignada que no exceda de 30 mA.
• Ajustar convenientemente el valor del disyuntor de corriente residual según intensidad de la bomba.
• Comprobar el tipo de fusible necesario antes de conectar el motor.
• Verificar la correcta disposición y conexión del cable de tierra en la instalación del equipo.
• Respetar las condiciones de instalación y conexiones eléctricas, ya que de no ser así, el fabricante de la bomba declina toda su responsabilidad y considera sin efecto la garantía.
• Pueden existir reglamentos especiales para la instalación.
• Peligro de electrocución en caso de una conexión de red no adecuada.

En caso que la bomba tenga motor monofásico:

• Lleva incorporado un protector térmico.
• Utilizar un guarda-motor con protección magneto-térmica.
• Los datos de regulación del relé térmico son meramente ilustrativos, ya que el motor lleva un protector incorporado.
• Para 230 V utilizar una manguera de conexión tipo H07 RN-F3 y adaptar la sección del cable a la potencia del motor y a la longitud del cable.

En caso que la bomba tenga motor trifásico:

• Utilizar un guarda-motor con protección magneto-térmica.
• Proteger la bomba para sobrecarga con un interruptor de seguridad para el motor.
• Ajustar convenientemente el valor del térmico, según tabla de protectores térmicos. Para la conexión (Red de 3 x 230 V.) corresponde el protector del mayor valor indicado. Para la conexión Y (Red de 3 x 400 V.) corresponde el protector de menor valor.
• Conectar la tensión más baja en y la tensión más alta en Y para intervalos de tensión distintos a 230/400V;400/690V.
• Para corriente alterna utilizar una manguera de conexión tipo H07 RN-F3 donde la sección del cable se adapte a la potencia del motor y a la longitud del cable.
• Para conectar el cable de red, éste sólo puede ser conectado por personal cualificado y autorizado.

4. INSTRUCCIONES DE PUESTA EN SERVICIO CUESTIONES PREVIAS A LA PUESTA EN MARCHA

- Medidas antes de la primera puesta en marcha:

1. Desmontar la tapa del prefiltro, desenroscando la tuerca que la sujeta (Fig. 5).
2. Llenar de agua la bomba por el prefiltro hasta que aflore por el conducto de aspiración.
3. Colocar de nuevo el cesto en el interior del prefiltro, si durante estas operaciones se hubiese extraído, con el objeto de evitar la entrada de partículas gruesas en el interior de la bomba que podrían llegar a bloquearla.
4. Comprobar que la tensión y la frecuencia de la red se corresponden con las determinadas en la placa de características de la bomba.
5. Colocar la tapa prefiltro y cerrar enroscándola, sin olvidar colocar la junta en su alojamiento (Fig.5).

- Las bombas en ningún caso pueden trabajar sin haber llenado previamente el prefiltro de agua, ya que de lo contrario, ello puede dañar la junta mecánica, provocando pérdida de agua por ésta.

- Comprobar que el sentido de rotación del motor es el correcto, utilizando el ventilador situado en la parte trasera del motor, y observándolo a través de la mirilla de la tapa del ventilador (Fig. 6).

PUESTA EN MARCHA

- Abrir todas las válvulas y conectar el motor.

- Efectuar el autocebado de la tubería y esperar a que se realice en un tiempo razonable.

5. MANTENIMIENTO

Cada 100 horas de funcionamiento en función del nivel de limpieza del agua, se deben revisar los siguientes puntos:

- Limpiar regularmente el cesto del prefiltro para evitar caídas de presión. No golpearlo durante el proceso de limpieza para evitar una posible rotura del cesto.

- Si la bomba se para, comprobar que el consumo en amperios del motor en funcionamiento es igual o inferior al marcado en la placa de características del fabricante, o en su defecto dirigirse al Servicio de Asistencia Técnica más próximo.

• Vaciar la bomba de agua en los casos que tenga que permanecer algún tiempo sin funcionar, principalmente en países fríos donde pueda existir peligro de congelación.
• Para efectuar el vaciado de la bomba, extraer el tapón de purga.
• Cada vez que se abra el prefiltro, limpiar de impurezas el asiento de la junta y la propia junta, para asegurar la estanqueidad en el cierre de la tapa (Fig. 5).
• Los componentes de la bomba que por su uso habitual sufren desgaste y/o deterioro han de ser repuestos periódicamente para mantener el buen rendimiento de la bomba. En la siguiente tabla se detallan los componentes fungibles y/o consumibles de la bomba y el periodo de tiempo en el cuál deben sustituirse:

DESCRIPCIÓN DEL COMPONENTE PERIODO DE TIEMPO PARA SER SUSTITUIDO
Condensador	1 año
Rodamientos	1 año
Cierre mecánico	1 año
Juntas y otros elementos de estanqueidad (1)	1 año

(1) La apertura y cierre de la bomba para la sustitución de alguno de los recambios internos no garantiza la posterior estanqueidad. Por este motivo se recomiendan sustituir, las juntas tóricas y elementos de estanqueidad siempre cuando se sustituya la junta mecánica y/o rodamientos.

El periodo de vida de las piezas anteriores ha sido establecido según condiciones normales de uso e instalación del producto.

Seguir las instrucciones del manual de instalación para mantener el periodo de vida de la bomba.

6. DESMONTAJE

• El conjunto del motor puede ser desmontado del cuerpo de la bomba, sin necesidad de desconectar las tuberías de aspiración e impulsión de la bomba.
  -Para desmontar el Conjunto motor del cuerpo de la bomba, quitar los tornillos que los unen.

7. TABLA DE FALLOS

1. La bomba no se ceba
2. La bomba no arranca
3. La bomba da poco caudal
4. El motor hace ruido pero no se pone en marcha
5. La bomba hace ruido
6. Paro del motor

1	2	3	4	5	6	CAUSAS	SOLUCIONES
●		●					Entrada de aire por la tubería de aspiración	Comprobar el estado de racores y juntas del tubo de aspiración
●							Mala estanqueidad de tapa del filtro	Limpiar la tapa filtro y comprobar estado de la junta goma
●		●					Giro del motor invertido Invertir 2 fases de la alimentación
●		●			●		Voltaje erróneo Comprobar el voltaje de la placa característica y el de la red
		●					Prefiltro obturado Limpiar el filtro
		●					Pérdidas de carga en la instalación Evitar al máximo que los elementos produzcan pérdidas de carga
			●				Fijación incorrecta de la bomba Fijar correctamente la bomba
						●		Motor bloqueado Desmontar el motor y acudir al servicio técnico
							Aumento de la temperatura en la caja de bornes por efecto de arco voltaico	Comprobar las conexiones de la caja de bornes
							Salta el protector térmico Realizar correctamente la conexión de los cables con los terminales de las cajas de bornes
							Conexiones caja bornes mal efectuadas	Apretar correctamente el cable con el terminal / Adecuar el tamaño de la conexión del cable a los terminales de la caja de bornes
