MANUALE UTENTE Boise ASTRALPOOL

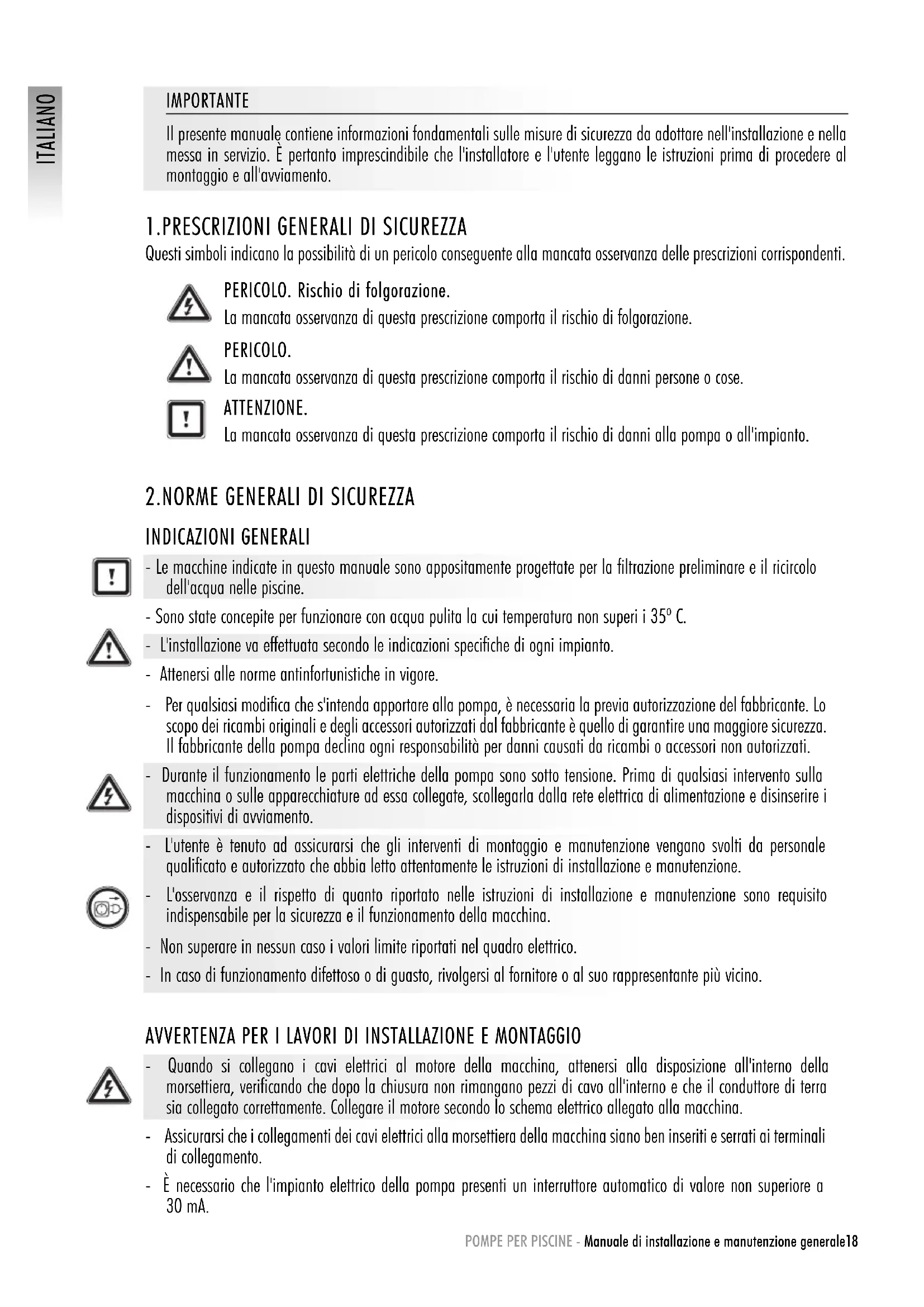

POMPE PER PISCINE - Manuale di installazione e manutenzione generale18 IMPORTANTE Il presente manuale contiene informazioni fondamentali sulle misure di sicurezza da adottare nell'installazione e nella messa in servizio. È pertanto imprescindibile che l'installatore e l'utente leggano le istruzioni prima di procedere al montaggio e all'avviamento.

1.PRESCRIZIONI GENERALI DI SICUREZZA

Questi simboli indicano la possibilità di un pericolo conseguente alla mancata osservanza delle prescrizioni corrispondenti. PERICOLO. Rischio di folgorazione. La mancata osservanza di questa prescrizione comporta il rischio di folgorazione. PERICOLO. La mancata osservanza di questa prescrizione comporta il rischio di danni persone o cose. ATTENZIONE. La mancata osservanza di questa prescrizione comporta il rischio di danni alla pompa o all'impianto.

2.NORME GENERALI DI SICUREZZA

INDICAZIONI GENERALI - Le macchine indicate in questo manuale sono appositamente progettate per la filtrazione preliminare e il ricircolo dell'acqua nelle piscine. - Sono state concepite per funzionare con acqua pulita la cui temperatura non superi i 35º C. - L'installazione va effettuata secondo le indicazioni specifiche di ogni impianto. - Attenersi alle norme antinfortunistiche in vigore. - Per qualsiasi modifica che s'intenda apportare alla pompa, è necessaria la previa autorizzazione del fabbricante. Lo scopo dei ricambi originali e degli accessori autorizzati dal fabbricante è quello di garantire una maggiore sicurezza. Il fabbricante della pompa declina ogni responsabilità per danni causati da ricambi o accessori non autorizzati. - Durante il funzionamento le parti elettriche della pompa sono sotto tensione. Prima di qualsiasi intervento sulla macchina o sulle apparecchiature ad essa collegate, scollegarla dalla rete elettrica di alimentazione e disinserire i dispositivi di avviamento. - L'utente è tenuto ad assicurarsi che gli interventi di montaggio e manutenzione vengano svolti da personale qualificato e autorizzato che abbia letto attentamente le istruzioni di installazione e manutenzione. - L'osservanza e il rispetto di quanto riportato nelle istruzioni di installazione e manutenzione sono requisito indispensabile per la sicurezza e il funzionamento della macchina. - Non superare in nessun caso i valori limite riportati nel quadro elettrico. - In caso di funzionamento difettoso o di guasto, rivolgersi al fornitore o al suo rappresentante più vicino. AVVERTENZA PER I LAVORI DI INSTALLAZIONE E MONTAGGIO - Quando si collegano i cavi elettrici al motore della macchina, attenersi alla disposizione all'interno della morsettiera, verificando che dopo la chiusura non rimangano pezzi di cavo all'interno e che il conduttore di terra sia collegato correttamente. Collegare il motore secondo lo schema elettrico allegato alla macchina. - Assicurarsi che i collegamenti dei cavi elettrici alla morsettiera della macchina siano ben inseriti e serrati ai terminali di collegamento. - È necessario che l'impianto elettrico della pompa presenti un interruttore automatico di valore non superiore a 30 mA.ITALIANO Manuale di installazione e manutenzione generale - POMPE PER PISCINA 19 - Verificare l'uso corretto della guarnizione della scatola di derivazione, per evitare che nella scatola di derivazione del motore elettrico penetri acqua; verificare inoltre che all'interno del passacavo della scatola di derivazione sia stato collocato e serrato il serracavo. - Occorre evitare con particolare attenzione che penetri acqua nel motore e nelle parti elettriche sotto tensione. - Qualora l'uso previsto non sia quello indicato, possono rendersi necessari adattamenti e norme tecniche supplementari.

AVVERTENZE PER L'AVVIAMENTO

Prima di avviare la macchina, verificare la taratura dei dispositivi elettrici di protezione del motore; verificare inoltre che le protezioni dai contatti elettrici e meccanici siano collocate e fissate correttamente. NOTA Si raccomanda di non utilizzare gli impianti balneari mentre l'attrezzatura di pompaggio è in funzione. Non utilizzare la pompa se le persone sono a contatto con l'acqua. AVVERTENZA PER I LAVORI DI MONTAGGIO E INSTALLAZIONE - Per il montaggio e l'installazione delle pompe occorre attenersi alla normativa nazionale in materia di installazioni. - Occorre evitare con particolare attenzione che penetri acqua nel motore e nelle parti elettriche sotto tensione. - Durante il funzionamento e/o prima dell'arresto completo della macchina, evitare in ogni momento il contatto, anche accidentale, con le parti mobili della macchina. - Per lo svolgimento di qualsiasi intervento sulla macchina, attenderne il completo arresto. - Prima di procedere a qualsiasi intervento di manutenzione elettrica o meccanica, sincerarsi che la macchina sia stata scollegata dalla rete di alimentazione e che i dispositivi di avviamento siano bloccati. - Prima di qualsiasi intervento sulla macchina, si consiglia di svolgere i seguenti passi:

1. Togliere tensione alla macchina.

2. Bloccare i dispositivi di avviamento.

3. Verificare che i circuiti siano privi di tensione, anche nei dispositivi ausiliari e nei servizi supplementari.

4. Attendere il completo arresto della girante.

L'elenco riportato va considerato indicativo e non vincolante ai fini della sicurezza, dato che particolari normative potrebbero prevedere norme di sicurezza specifiche. - Controllare periodicamente:

La sede corretta delle parti meccaniche e lo stato delle viti di sostegno della macchina.

La corretta posizione, la sede e lo stato dei conduttori di alimentazione e delle parti isolanti.

La temperatura della macchina e del motore elettrico. In caso di anomalia, arrestare immediatamente la macchina e procedere alla riparazione della stessa.

Le vibrazioni della macchina. In caso di anomalia, arrestare immediatamente la macchina e procedere alla riparazione della stessa. Data la complessità dei casi esaminati, le istruzioni di installazione, uso e manutenzione riportate nel presente manuale non hanno alcuna pretesa di coprire tutti i casi di assistenza e manutenzione possibili e immaginabili. Qualora si rendessero necessarie istruzioni supplementari o si verificassero problemi particolari, non si esiti a mettersi in contatto con il rivenditore o direttamente con il produttore della macchina. L’installazione elettrica deve essere eseguita da personale professionale qualificato in installazioni elettriche. Questo apparato non è destinato a persone con capacità fisiche, sensoriali o mentali ridotte o senza esperienza, a meno che non abbiamo ricevuto supervisione o istruzioni in merito al suo uso da un responsabile della sicurezza. Non permetta né ai bambini né agli adulti di appoggiarsi o di sedersi sull’attrezzatura. I bambini devono essere controllati per assicurarsi che non giochino con l’attrezzaturaITALIANO POMPE PER PISCINE - Manuale di installazione e manutenzione generale20

3.INSTALLAZIONE E MONTAGGIO

INDICAZIONI GENERALI - Il montaggio e l'installazione delle nostre pompe sono consentiti solo in piscine o vasche conformi alla norma HD 384.7.702. In caso di dubbi si prega di rivolgersi allo specialista. - Le pompe presentano un filtro preliminare con un cesto all'interno, che serve a raccogliere le particelle di maggiori dimensioni che potrebbero danneggiare la parte interna idraulica della pompa. Questo filtro preliminare impone il montaggio in orizzontale della pompa. - Tutte le pompe sono provviste di una base con due fori trapanati che consente di fissarle al suolo con un ancoraggio (fig. 1). TUBAZIONI - La tubazione va collegata ai raccordi forniti insieme alla pompa; i punti di unione dei raccordi alle bocche di aspirazione e mandata sono filettati e presentano guarnizioni di tenuta che evitano le perdite d'acqua (fig. 2). - I tubi di mandata vanno montati in perpendicolare e ben centrati rispetto alla bocca da collegare, per evitare che la pompa e il tubo siano soggetti a sforzi estremi che, oltre a rendere difficile il montaggio, potrebbero causarne la rottura (fig. 2). - La tubazione di aspirazione va installata con una leggera pendenza del 2% verso la pompa, evitando così la formazione di sacche d'aria (fig. 2). - Per il corretto funzionamento della pompa occorre alimentare il filtro preliminare fino a quando l'acqua affiori dal condotto di aspirazione (fig.3). COLLOCAZIONE - Per migliorare il rendimento delle pompe, si consiglia di montarle sotto il livello dell'acqua della piscina o vasca. - Qualora si renda necessario installare una pompa autoaspirante al disopra del livello dell'acqua, la differenza di altezza non dev'essere superiore a 2 metri (fig. 4) e occorre fare in modo che il condotto di aspirazione sia il più corto possibile, poiché una tubazione più lunga aumenta il tempo di aspirazione e le perdite di carica dell'impianto. - Occorre fare in modo che la pompa venga salvaguardata da possibili inondazioni e riceva una ventilazione di tipo secco. INSTALLAZIONE ELETTRICA - È necessario che l'installazione elettrica disponga di un sistema di separazione multiple con apertura dei contatti di almeno 3 mm. - Per il collegamento alla rete è consentito solo l'uso di un cavo rigido. Se per il collegamento alla rete si usa un cavo flessibile è necessario che presenti terminali per il collegamento ai morsetti della pompa. - Con qualsiasi tipo di pompa occorre applicare un interruttore automatico di 0,03 A per la protezione dalle fughe di corrente (indicato negli schemi). - Regolare adeguatamente il valore del relè termico in base alla potenza della pompa. Se la pompa è dotata di un motore monofase:

È integrato un termointerruttore. In queste pompe è sufficiente l'installazione con interruttore secondo lo schema "Collegamenti alla rete".

È imprescindibile utilizzare un salvamotore con protezione magnetotermica.

I dati di regolazione del relè termico sono meramente illustrativi, dato che nel motore è già integrato un interruttore di protezione.

Per 230 V, servirsi di un flessibile di collegamento tipo H07 RN-F3, nel quale la sezione del cavo si adatti alla potenza del motore e alla lunghezza del cavo.ITALIANO Manuale di installazione e manutenzione generale - POMPE PER PISCINA 21 Se la pompa è dotata di un motore trifase:

È imprescindibile utilizzare un salvamotore con protezione magnetotermica.

È necessario proteggere la pompa dai sovraccarichi con un interruttore di sicurezza per il motore. Per campi di tensione diversi da 230/400 V ; 400/690 V collegare la tensione più bassa a Δ e la tensione più alta a Υ.

Per la corrente alternata, servirsi di un flessibile di collegamento tipo H07 RN-F3, nel quale la sezione del cavo si adatti alla potenza del motore e alla lunghezza del cavo.

Il collegamento del cavo di rete è riservato a personale qualificato e autorizzato (tipo di collegamento Υ). - Prima di collegare il motore, verificare il tipo di fusibile necessario. - Verificare che la disposizione e il collegamento del cavo di terra nell'installazione dell'attrezzatura siano corretti. - È molto importante rispettare le condizioni di installazione e i collegamenti elettrici, poiché in caso contrario il fabbricante della pompa declina ogni responsabilità e considera nulla la garanzia. - I motori sono soggetti alle norme CEE con protezione IP-55 (pompe di plastica) e IP-54 (pompe di ghisa). - È possibile che per l'installazione esistano regolamenti specifici. - In caso di collegamento inadeguato alla rete, sussiste pericolo di morte.

- Prima di avviare la pompa, svolgere le seguenti operazioni:

1. Riempire la pompa d'acqua dal filtro preliminare fino a quando l'acqua affiora dal condotto di aspirazione.

2. Se si è estratto il cesto durante queste operazioni, non dimenticare di collocarlo di nuovo all'interno del filtro

preliminare per evitare che all'interno della pompa penetrino particelle di grandi dimensioni che potrebbero bloccarla. 3. Verificare che la tensione e la potenza della rete corrispondano a quelle riportate nella targhetta delle caratteristiche della pompa. - Non mettere mai in funzione le pompe senza aver prima riempito d'acqua il filtro preliminare, altrimenti la guarnizione meccanica potrebbe subire danni con conseguenti perdite d'acqua. - Verificare che il senso di rotazione del motore sia corretto osservando attraverso lo spioncino del coperchio del ventilatore il ventilatore situato nella parte posteriore del motore (fig. 5). - Verificare che l'asse della pompa giri liberamente. AVVIAMENTO - Aprire tutte le valvole e accendere il motore. - Attendere per un tempo ragionevole che avvenga l'autoalimentazione della tubazione. 5.MANUTENZIONE - Pulire regolarmente il cesto del filtro preliminare per evitare cali di pressione. Per evitare una possibile rottura del cesto, si raccomanda di non dargli colpi durante la pulizia - Se la pompa si arresta, verificare che il consumo in ampere del motore in funzionamento sia pari o inferiore a quello indicato sulla targhetta delle caratteristiche del fabbricante o, in caso di assenza della stessa, rivolgersi al servizio di assistenza tecnica più vicino.ITALIANO POMPE PER PISCINE - Manuale di installazione e manutenzione generale22 - Se l'amperaggio è più alto, rivolgersi al fabbricante. - Se si prevede che la pompa rimarrà inattiva per un periodo prolungato, occorre smontarla, in particolare nei Paesi freddi dove sussiste il rischio di congelamento. - Per svuotare la pompa, estrarre il tappo di scarico. - Per mantenere il buon rendimento della pompa, sostituirne periodicamente i componenti che, per l'uso normale, sono soggetti a usura e/o deterioramento. La tabella che segue riporta i componenti soggetti a usura e/o sostituzione della pompa e la durata in servizio prevista degli stessi. La durata in servizio prevista dei pezzi di cui sopra è stata stabilito in base a condizioni normali di uso e installazione del prodotto; per mantenere la durata in servizio della pompa, si raccomanda di seguire le istruzioni del manuale di installazione. 6.SMONTAGGIO - È possibile smontare il gruppo del motore dal corpo della pompa senza necessità di scollegare le tubazioni di aspirazione e mandata della pompa. - Per smontare il gruppo del motore dal corpo della pompa, togliere le viti che li uniscono.

DESCRIZIONE COMPONENTE DURATA IN SERVIZIO PREVISTA

Guarnizioni circolari ed elementi di tenuta in generale 1 anno Chiusura meccanica 1 anno Cuscinetti 1 anno 1 2 3 4 5 6 CAUSE SOLUZIONI

Entrata di aria dalla tubazione di aspirazione Verificare lo stato dei raccordi e delle guarnizioni del tubo di aspirazione

Tenuta insufficiente del coperchio del filtro Pulire il coperchio del filtro e verificare lo stato della guarnizione di gomma

Rotazione invertita del motore Invertire 2 fasi dell'alimentazione

Tensione erronea Verificare la tensione riportata nella targhetta e quella della rete

Filtro preliminare intasato Pulire il filtro

Perdite di carica nell'aspirazione Evitare il più possibile che gli elementi generino perdite di carica

Fissaggio non corretto della pompa Fissare correttamente la pompa

Motore bloccato Smontare il motore e rivolgersi al servizio tecnico

Aumento della temperatura nella morsettiera a causa dell'arco voltaico Verificare i collegamenti della morsettiera

Scatta il termointerruttore Collegare correttamente i cavi ai terminali della morsettiera

Collegamenti della morsettiera non corretti Stringere correttamente il cavo con il terminale / adeguare la misura del collegamento del cavo ai terminali della morsettiera

7.TABELLA DEGLI ERRORI

1. La pompa non si avvia

2. La portata della pompa è ridotta

3. La pompa fa rumore

4. La pompa non si avvia

5. Il motore fa rumore ma non si avvia

6. Il motore si arrestaDEUTSCH
