Caractéristiques techniques	Pompe à vitesse variable, débit maximal de 15 m³/h, puissance de 1,5 kW, pression maximale de 2,5 bar.
Utilisation	Conçue pour le filtrage et la circulation de l'eau dans les piscines privées, adaptée aux systèmes de filtration à sable.
Maintenance et réparation	Vérifier régulièrement le niveau d'eau, nettoyer le préfiltre, contrôler les connexions électriques et remplacer les joints si nécessaire.
Sécurité	Équipée d'un disjoncteur de protection, respecter les normes électriques en vigueur, ne pas immerger la pompe.
Informations générales	Garantie de 2 ans, dimensions compactes pour un installation facile, fonctionnement silencieux.

FOIRE AUX QUESTIONS - Boise ASTRALPOOL

Quelle est la puissance de la pompe ASTRALPOOL Boise ?

La pompe ASTRALPOOL Boise a une puissance de 1,5 CV.

Comment installer la pompe ASTRALPOOL Boise ?

Pour installer la pompe, assurez-vous qu'elle est placée sur une surface plane, raccordez les tuyaux d'entrée et de sortie, et branchez-la à une source d'alimentation électrique conforme.

Quel est le niveau sonore de la pompe ASTRALPOOL Boise ?

Le niveau sonore de la pompe ASTRALPOOL Boise est de 60 dB, ce qui est relativement silencieux pour une pompe de cette catégorie.

Comment entretenir la pompe ASTRALPOOL Boise ?

Il est recommandé de nettoyer régulièrement le filtre et de vérifier l'état des joints d'étanchéité. Un entretien annuel par un professionnel est également conseillé.

La pompe ASTRALPOOL Boise peut-elle fonctionner avec de l'eau salée ?

Oui, la pompe ASTRALPOOL Boise est compatible avec les systèmes de traitement à l'eau salée.

Quel est le débit maximal de la pompe ASTRALPOOL Boise ?

Le débit maximal de la pompe ASTRALPOOL Boise est de 15 m³/h.

Quelles sont les dimensions de la pompe ASTRALPOOL Boise ?

Les dimensions de la pompe ASTRALPOOL Boise sont 60 cm de longueur, 30 cm de largeur et 40 cm de hauteur.

Comment résoudre un problème de surchauffe de la pompe ASTRALPOOL Boise ?

Vérifiez que la pompe est correctement ventilée et qu'il n'y a pas de débris obstruant le ventilateur. Assurez-vous également que le niveau d'eau est adéquat.

Quelle est la garantie de la pompe ASTRALPOOL Boise ?

La pompe ASTRALPOOL Boise est fournie avec une garantie de 2 ans à compter de la date d'achat.

Où puis-je acheter des pièces de rechange pour la pompe ASTRALPOOL Boise ?

Les pièces de rechange pour la pompe ASTRALPOOL Boise sont disponibles auprès des revendeurs agréés ASTRALPOOL ou sur le site officiel de la marque.

MODE D'EMPLOI Boise ASTRALPOOL

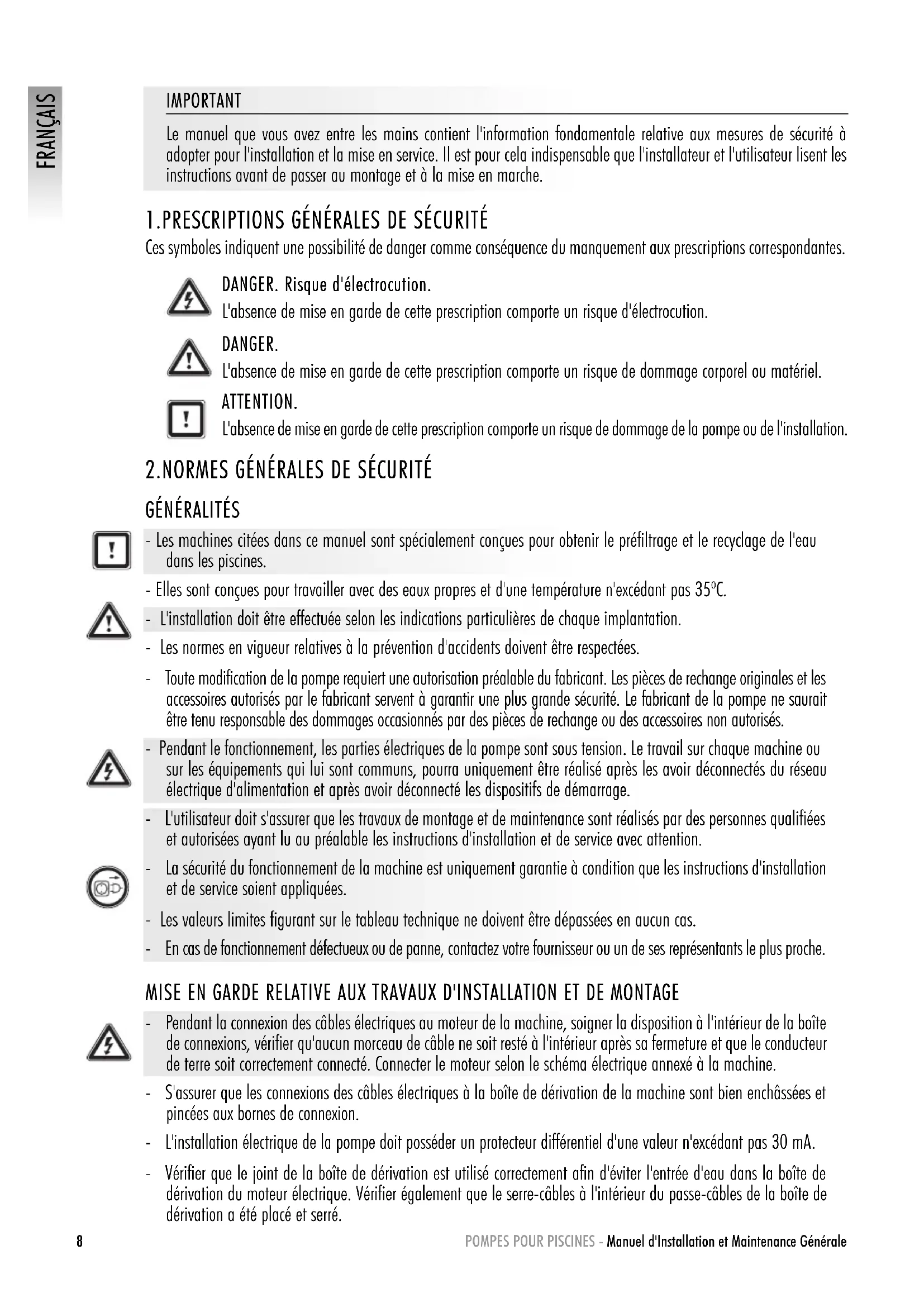

Le manuel que vous avez entre les mains contient l'information fondamentale relative aux mesures de sécurité à adopter pour l'installation et la mise en service. Il est pour cela indispensable que l'installateur et l'utilisateur lisent les instructions avant de passer au montage et à la mise en marche.

1.PRESCRIPIONS GENÉRALES DE SECURITÉ

Ces symboles indiquent une possibilité de danger comme conséquence du manquement aux prescriptions correspondantes.

DANGER. Risque d'électrocution.

L'absence de mise en garde de cette prescription comporte un risque d'électrocution.

DANGER.

L'absence de mise en garde de cette prescription comporte un risque de dommage corporel ou matériel.

ATTENTION.

L'absence de mise en garde de cette prescription comporte un risque de dommage de la pompe ou de l'installation.

2.NORMES GENÉRALES DE SECURITÉ

GÉNÉRALITÉS

• Les machines citées dans ce manuel sont spécialement conçues pour obtenir le préfiltrage et le recyclage de l'eau dans les piscines.
• Elles sont conçues pour travailler avec des eaux propres et d'une température n'excedant pas 35^ .
• L'installation doit être effectuee selon les indications particulieres de chaque implantation.
• Les normes en vigueur relatives à la prévention d'accidents doivent être respectées.
• Toute modification de la pompe requiert une autorisation préalable du fabricant. Les pièces de rechange originales et les accessoires autorisés par le fabricant seront à garantir une plus grande sécurité. Le fabricant de la pompe ne saurait être tenu responsable des dommages occasionnés par des pièces de rechange ou des accessoires non autorisés.
• Pendant le fonctionnement, les parties électriques de la pompe sont sous tension. Le travail sur chaque machine ou sur les équipements qui lui sont commons, pourra uniquement être réalisé après les avoir déconnectés du réseau électrique d'alimentation et après avoir déconnecté les dispositifs de démarrage.
  L'utilisateur doit s'assurer que les travaux de montage et de maintenance sont réalisés par des personnes qualifiées et autorisées ayant lu au préalable les instructions d'installation et de service avec attention.
  La sécurité du fonctionnement de la machine est uniquement garantie a condition que les instructions d'installation et de service soient appliquées.
• Les valeurs limites figurant sur le tableau technique ne doivent etre dépassees en aucun cas.
• En cas de fonctionnement défectueux ou de panne, contactez votre fournisseur ou un de ses représentants le plus proche.

MISE EN GARDE RELATIVE AUX TRAVAUX D'INSTALLATION ET DE MONTAGE

• Pendant la connexion des cables électriques au moteur de la machine, soigner la disposition à l'intérieur de la boîte de connexions, vérifier qu'aucun morceau de cable ne soit resté à l'intérieur après sa fermeture et que le conducteur de terre soit correctement connecté. Connecter le moteur selon le schéma électrique annexe à la machine.
• S'assurer que les connexions des cables électriques à la boîte de dérivation de la machine sont bien enchâssées et pincées aux bornes de connexion.
• L'installation électrique de la pompe doit posseder un protecteur différentiel d'une valeur n'excédant pas 30mA .
• Vérifier que le joint de la boîte de dérivation est utilisé correctement afin d'éviter l'entrée d'eau dans la boîte de dérivation du moteur électrique. Vérifier également que le serre-câbles à l'intérieur du passage-câbles de la boîte de dérivation a été place et serré.

• Il faut faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension et ce d'aucune façon.
• Dans le cas où l'utilisation prévue ne soit pas celle qui est mentionnée, des adaptations et des normes techniques supplémentaires peuvent être nécessaires.

MISE EN GARDE RELATIVE À LA MISE EN MARCHE

Avant la mise en marche de la machine, vérifier la calibration des dispositifs de protection électrique du moteur et que les protections contre les contacts électriques et mécaniques soient correctement positionnées et fixées.

REMARQUE

Il est recommandé de ne pas utiliser les installations de bain pendant que l'équipement de pompage est en fonctionnement.

La pompe ne doit pas etre utilise si les personnes sont en contact avec I'eau.

MISE EN GARDE RELATIVE AUX TRAVAUX D'INSTALLATION ET DE MONTAGE

Pour le montage et l'installation des pompes, il faut prendre en considération les réglementations nationales d'installation.
Il faut faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension et ce d'aucune façon.
- Eviter à tout moment le contact même accidentel des parties mobiles de la machine pendant son fonctionnement et/ou avant son arrêt total.
- Attendre que la machine soit complètement arrêtée pour effectuer n'importe qu'elle manipulation sur elle.
- Avant de procéder à n'importe qu'elle intervention de maintenance électrique ou mécanique que ce soit, s'assurer que la machine ait été déconnectée du réseau d'alimentation et que les dispositifs de mise de marche soient bloqués.
Il est conseilé de suivre les étapes suivantes avant d'effectuer n'importe qu'elle intervention que ce soit sur la machine:

1. Couper la tension de la machine.
2. Bloquer les dispositifs de mise en marche.
3. Vérifier qu'il n'y ait pas de tension dans les circuits, y compris dans les auxiliaires et les services supplémentaires.
   4 Attendre que la turbine s'arrête complètement.

Laiste exposée doit être considérée comme indicative etalienable aux effets de sécurité,étant donné que peuvent exister desnormes de sécurité spécifiques de reglementations particulieres.

• Contrôle régulierement :

• La correcte fixation des parties mécaniques et l'objet des vis de support de la machine.

• La correcte position, la fixation et l'etat des conducteurs d'alimentation et des parties isolantes.
• La température de la machine et du moteur électrique. En cas d'anomalie, arrêté immédiatement la machine et procédé à sa réparation.
• Les vibrations de la machine. En cas d'anomalie, arrêté immédiatement la machine et procédé à sa réparation.

Les instructions d'installation, utilisation et maintenance contenues dans ce manuel, en raison de la complexité des cas traités, ne prétant pas examiner tous les cas possibles et imaginables de service et maintenance. Si des instructions supplémentaires étaient nécessaires ou si des problèmes particuliers surgissaient, ne pas hesiter à contacter le distributeur ou directement le constructeur de la machine.

L'installation électrique doit être réalisée par des professionnelles qualifiés en installations electrométiques. Cet apparéil n'est pas destiné à des personnes avec des capacité physiques, sensorielles ou mentales réduites ou inexpliméntées, sauf si elles ont reçu une supervision ou des instructions concernant son utilisation par un responsable de la sécurité.

Interdisez aux enfants et aux adultes de s'appuyer ou de s'asseoir sur l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

3. INSTALLATION ET MONTAGE

GÉNÉRAL

• Le montage et l'installation de nos pompes sont uniquement permis dans des piscines ou des étangs conformes à la norme HD 384.7.702. En cas de doute, consulter un spécialiste.

• Les pompes sont dotées d'un préfiltre muni en son interieur d'un panier pour interceptor les particules volumineuses, étant donné que celles-ci pouraient endommager la partie interieure hydraulique de la pompe. Ce préfiltre oblige à ce que le montage de la pompe soit réalisé en position horizontal.
• Toutes les pompes sont munies d'un pied avec deux mèches pour pouvoir les fixer au sol au moyen d'un ancrage (Séché 1).

TUYAUTERIE

• La connexion de la tuyauterie doit être collée au raccord fourni avec la pompe ; les unions du raccord aux bouches d'aspiration et d'impulsion de la pompe sont à vis et sont munies de joints d'échéité pour éviter la perte d'eau (Scheme 2).
  L'installation des tuyaux d'impulsion se fera complètement perpendiculaire et bien centré par rapport à la bouche au moment de la connexion afin d'éviter que la pompe et le tuyau soient soumis à des efforts externes qui, en plus de rendre le montage plus difficile, pourrait amener à les casser (Scheme 2).
• La tuyauterie d'aspiration sinstallera avec une légere pente de 2% vers la pompe evitant ainsi la formation de poches d'air (Scheme 2).
  Pour le correct fonctionnement de la pompe, proceeder à l'amorgage du préf literature de la pompe jusqu'à ce que l'eau sorte par le conduit d'aspiration (Scheme 3).

EMPLACEMENT

Pour améliorer le rendement des pompes, il est conseilé de les monter en dessous du niveau de l'eau de la piscine ou étang.
- S'il fallait installer une pompe auto-aspirante au dessus du niveau de l'eau, la différence de hauteur ne devrait pas etre supérieure a 2 metres (Sema 4), de telle sorte que le conduit d'aspiration soit le plus court possible etant donne qu'une tuyauterie plus longue augmente le temps d'aspiration et les pertes de charge de I'installation.

• Il faudra faire attention à ce que la pompe soit à l'abri de possibles inondations et qu'elle reçoive une ventilation sèche.

INSTALLATION ÉLECTRIQUE

• L'installation électrique devra disposer d'un système de séparation multiple avec ouverture de contacts d'au moins 3 mm.
• Seul un cable rigide peut être utilisé comme connexion au réseau. Si un cable flexible est utilisé pour la connexion au réseau, celui-ci doit composer des terminaux pour sa connexion aux bornes du moteur de la pompe.
• Avec n'importe quel type de pompé, il est nécessaire de placer un protecteur différentiel de 0,03 A pour la protection de fuites électriques (indiquédans les schémas).
• Ajuster convenablement la valeur du relais thermique selon l'intensité de la pompe.

Si la pompe est munie d'un moteur monophasique :

• Un protecteur thermique est incorpore. L'installation d'un interrupteur selon le schéma de "Connexions à réseau" est suffisante.
• Utiliser nécessairement un protège-moteur avec protection magnétothermique.

• Les données de régulation du relais thermique sont simplement données à titre d'exemple étant donné que le moteur est doté d'un protecteur incorpore.

• Pour 230 V, utiliser une gaine de connexion type H07 RN-F3 où la section du cable s'adapte à la puissance du moteur et à la longueur du cable.

Si la pompe est munie d'un moteur triphase :

• Utiliser nécessairement un protège-moteur avec protection magnétothermique.
• La pompe doit être protégée contre la surcharge avec un interrupteur de sécurité pour le moteur.

Pour des intervalles de tension differents de 230/400 V; 400/690 V connecter la tension la plus basse en et la tension la plus haute en Y.

• Pour du courant alternatif, utiliser une gaine de connexion type H07 RN-F3 où la section du cable s'adapte à la puissance du moteur et à la longueur du cable.

• Le cable sector ne peut etre connecte que par un personnel qualifie et autorise (type de connexion Y).

• Avant de connecter le moteur, vérifier le type de fusible nécessaire.

• Verifier la correcte disposition et connexion du cable de terre lors de l'installation de l'équipement

• Il est très important de respecter les conditions d'installation et de connexion électriques : le fabricant de la pompe déclinerait toute responsabilité et déclarerait la garantie sans effet si ces conditions étaient ignores.
• Les moteurs sont soumis aux normes CEE avec protection IP-55 (pompes plastiques) et IP-54 (pompes en fonte).
• Il peut existier plusieurs règlements spéciaux relatifs à l'installation.
• Si une connexion de réseau était inadéquate, cela supposerait un danger de mort.

4.INSSTRUCTIONS DE MISE EN SERVICE

QUESTIONS RELATIVES À LA MISE EN MARCHE

• Avant la mise en marche de la pompe, réaliser les opérations suivantes :

• Remplir la pompe d'eau par le préfiltre jusqu'à ce qu'elle sorte par le conduit d'aspiration.

• Si pendant ces opérations le panier s'était extrait, n'oublier pas de placer à nouveau à l'intérieur du préf literature, afin d'éviter l'entrée de particules volumineuses à l'intérieur de la pompe qui pourrait la bloquer.

• Vérifier que la tension et la force du réseau correspondant à celle que stipule la plaque de caractéristiques de la pompe.

• Les pompes ne peuvent enaucun cas travailler sans avoir rempli au prealable le préfiltre d'eau etant donne que dans le cas contraire, cela pourait endommager le joint mecanique et provoquer la perte d'eau.

• Vérifier que le sens de rotation du moteur est correct en fonction du ventilateur situé sur la partie arrête du moteur et qui peut être observé par du couvercle du ventilateur (Scheme 5).
• Verifier que l'axe de la pompe tourne librement.

MISE EN MARCHE

• Ouvrir toutes les vannes et connecter le moteur.
• Attendre un temps raisonnable pour que s'effectue l'auto-amorçage de la tuyauterie.

5.MAINTENANCE

Nettorye panier du prefiltre regulierement pour eviter les chutes de pression. Pour eviter que ne se casse le panier, il est recommandede ne pas le cogner pendant toute la durée du nettoyage.
- Si la pompe s'arrête, vérifier que la consommation en ampères du moteur soit égale ou inférieure à la marque sur la plaque de caractéristiques du fabricant, ou à défaut, contacter le Service d'Assistance Technique le plus proche.

• Si l'ampérage est plus élevé, consulter le fabricant.
• Vider la pompe si elle doit rester un certain temps sans fonctionner, principalement dans des zones froides ou peut exister un risque de congélation.
• Pour effectuer la vidange de la pompe, extraire le bouchon de purge.
• Les composants de la pompe, dont l'usage habituel fait qu'ils souffrent d'usure et/ou de déterioration, doivent être changés régulierement pour maintainir un bon rendement de la pompe. Le tableau suivant propose une liste des composants fungibles et/ou consommables de la pompe et l'estimation de leur durée de vie.

DESCRIPTION COMPOSANT DURÉE DE VIE ESTIMÉE
Joints 0 et éléments d'étanchéité en général 1 an
Fermeture mécanique 1 an
Rodages 1 an

L'estimation de la durée de vie des pieces a eté établie selon des conditions normales d'utilisation du produit. Il est recommandé de suivre les instructions du manuel d'installation pour maintainir la durée de vie de la pompe.

6.DÉMONTAGE

L'ensemble du moteur peut etre demontedu corps de la pompe, sans necessite de deconnecter les tuyaux d'aspiration et impulsion de la pompe.
- Pour démonter l'ensemble moteur du corps de la pompe, âter les vis qui les unissant.

7. TABLEAU DE DYSFUNCTIONNELS

1. La pompe ne s'amorce pas
2. La pompe presente un début faible

3. La pompe fait du bruit

4. La pompe ne démarre pas

5. Le moteur fait du bruit mais ne se met pas en marche.
6. Le moteur s'arrete

1	2	3	4	5	6	CAUSES					SOLUTIONS
•	•							Entrée d'air par le tuyau d'aspiration	Vérifier l'état des raccords et les joints du tuyau d'aspiration
•								Mauvaise étanchéité du couvercle du filtre	Nettoyer le couvercle filtre et vérifier l'état du joint caoutchouc
•	•							Rotation du moteur inversée Inverser les 2 phases d'alimentation
••								Tension erronée	Vérifier la tension de la plaque des caractéristiques et celle du réseau
	•							Préfiltre obstrué Nettoyer le filtre
	•							Pertes de charge dans l'aspiration	Éviter au maximum que les élémentsroduisent des pertes de charge
		•						Fixation incorrecte de la pompe Fixez	correctement la pompe
						•		Moteur bloqué	Démonter le moteur et consulter le service technique
							•	Augmentation de la température dans la boîte de dérivation par effet d'arc de tension	Vérifier les connexions de la boîte de dérivation
							•	Le protecteur thermique s'active	Réaliser correctement la connexion des câbles aux terminaux des boîtes de dérivation
							•	Connexions de la boîte de dérivation mal effectuées	Serrer correctement le cable au terminal / Adapter laaille de la connexion du cable aux terminaux de la boîte de dérivation.

IMPORTANT
