ARAL C 3000 - Pompa ASTRALPOOL - Manuale utente e istruzioni gratuiti

Marca	AstralPool
Modello	ARAL C 3000
Tipo di prodotto	Pompa per piscina
Alimentazione elettrica	230 V monofase o 400 V trifase a seconda della versione
Protezione elettrica	Interruttore differenziale 30 mA, protezione termica integrata
Collegamento tubazioni	Raccordi a vite con guarnizioni di tenuta
Prefiltro	Cestello rimovibile per intercettare particelle voluminose
Primo avviamento	Manuale riempiendo il prefiltro
Auto-innesco	Sì, dopo il primo avviamento
Temperatura massima dell'acqua	35 °C
Installazione	Orizzontale, preferibilmente al di sotto del livello dell'acqua
Manutenzione ordinaria	Pulizia regolare del cestello del prefiltro, verifica delle guarnizioni
Svuotamento	Tramite tappo di spurgo, necessario in caso di gelo
Parti soggette a usura (durata stimata)	Guarnizioni e tenuta meccanica: 1 anno, giranti: 1 anno
Livello sonoro	Non specificato
Dimensioni	Non specificate
Peso	Non specificato
Norme	Conforme alla norma HD 384.7.702 per piscine
Garanzia	Non specificata (consultare il produttore)
Manuale	44 pagine, multilingue (FR, DE, EN, ES, IT, PT)

Domande frequenti - ARAL C 3000 ASTRALPOOL

Come installare la pompa ARAL C 3000?

Installare la pompa in posizione orizzontale, preferibilmente al di sotto del livello dell'acqua. Collegare le tubazioni con i raccordi forniti, assicurando una pendenza del 2% verso la pompa per evitare sacche d'aria. Fissare il piede a terra con ancoraggi.

Come effettuare il primo avviamento della pompa?

Smontare il coperchio del prefiltro, riempire d'acqua finché non esce dal condotto di aspirazione. Reinserire il cestello e la guarnizione, poi riavvitare il coperchio. Controllare il senso di rotazione del motore prima dell'avviamento.

Cosa fare se la pompa non si avvia?

Verificare la tenuta del tubo di aspirazione e del coperchio del prefiltro. Assicurarsi che il senso di rotazione del motore sia corretto (invertire due fasi se necessario). Pulire il prefiltro se ostruito.

Qual è la tensione di alimentazione richiesta?

La pompa funziona a 230 V monofase o 400 V trifase a seconda del modello. Controllare la targhetta. Utilizzare un interruttore differenziale da 30 mA e una presa di terra.

Come effettuare la manutenzione regolare della pompa?

Pulire regolarmente il cestello del prefiltro per evitare perdite di carico. Controllare ogni 100 ore di funzionamento: fissaggi, temperatura del motore, vibrazioni. In caso di anomalia, contattare il servizio tecnico.

Cosa fare in caso di gelo?

Svuotare la pompa rimuovendo il tappo di spurgo. Se la pompa rimane inutilizzata a lungo in una zona fredda, svuotarla completamente per evitare danni da gelo.

Quali sono le parti soggette a usura e la loro durata?

Le guarnizioni e la tenuta meccanica hanno una durata stimata di 1 anno, così come le giranti. Sostituirle regolarmente per mantenere il rendimento.

Posso usare la pompa se ci sono persone in piscina?

No, è vietato utilizzare la pompa quando persone sono a contatto con l'acqua. Rispettare questa indicazione per evitare rischi di folgorazione.

Come smontare il motore dal corpo pompa?

Rimuovere le viti che uniscono il gruppo motore al corpo pompa. Non è necessario scollegare i tubi di aspirazione e mandata.

Cosa fare se il motore si surriscalda?

Arrestare immediatamente la pompa. Verificare i collegamenti elettrici nella scatola di derivazione, il serraggio dei cavi e lo stato del protettore termico. Contattare il servizio tecnico se il problema persiste.

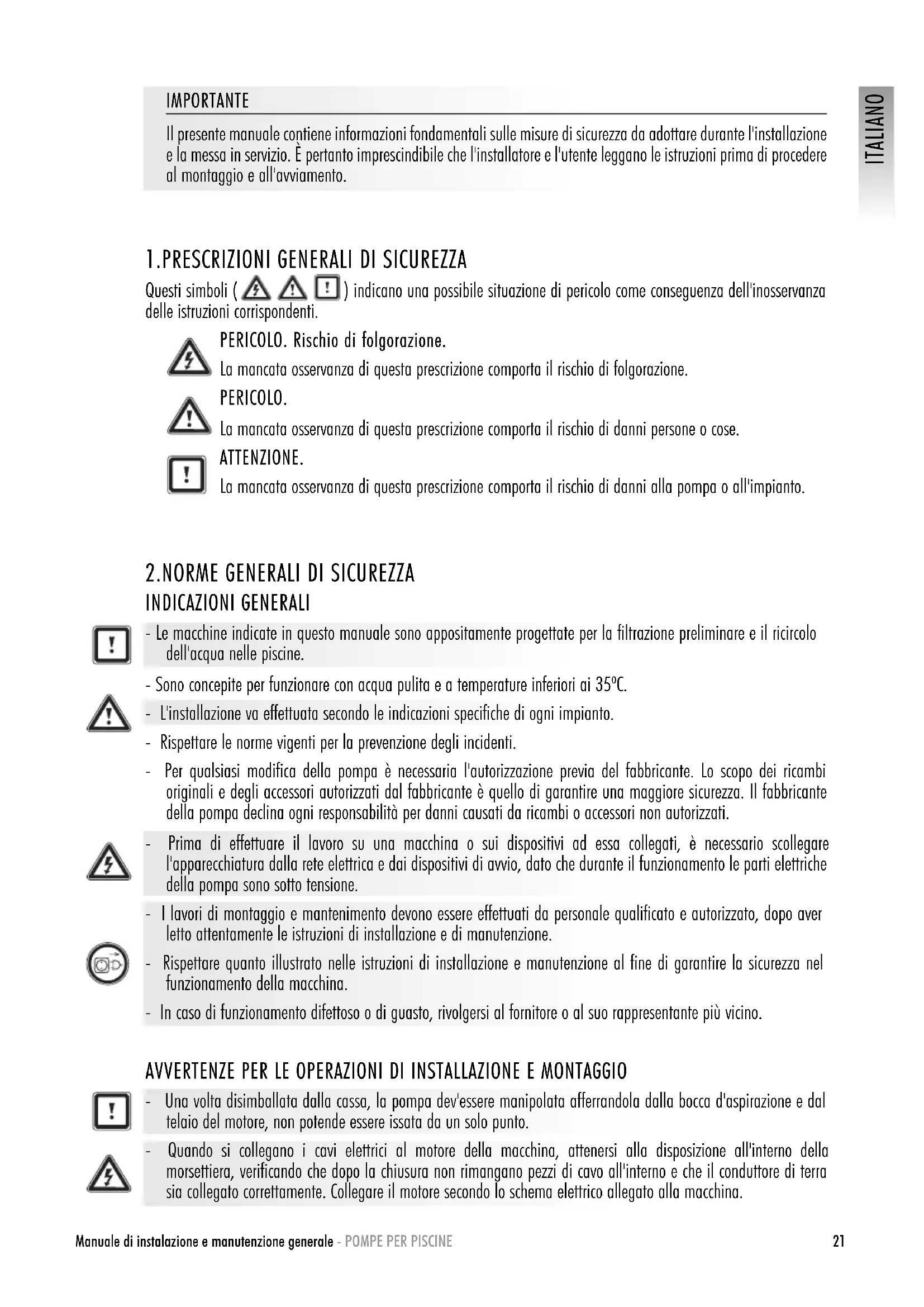

MANUALE UTENTE ARAL C 3000 ASTRALPOOL

Il presente manuale contiene informazioni fondamentali sulle misure di sicurezza da adottare durante l'installazione e la messa in servizio. è pertanto imprescindibile che l'installatore e l'utente leggano le struzioni prima di procedere al montaggio e all'aviamento.

1.PRESCRIZIONI GENERALI DI SICUREZZA

Questi symboli ( ) indicano una possibile situazione di pericolo come consegenza dell'inosservanza delle istruzioni corrispondenti.

PERICOLO. Rischio di folgorazione.

La mancata osservanza di但这a prescrizione comporta il rischio di folgorazione.

PERICOLO.

La mancata osservanza di但这a prescrizione comporta il rischio di danni persono o cose.

ATTENZIONE.

La mancata osservanza di"Thisa prescrizione comporta il rischio di danni alla pompa o all'impianto.

2.NORME GENERALI DI SICUREZZA

INDICAZIONI GENERALI

• Le macchine indicate in quello manuale sono appositamente progettate per la filtrazione preliminare e il ricircolo dell'acqua nelle piscine.

• Sono concepite per funzionare con acqua pulita e a temperature inferiori ai 35^ .

• L'installazione va effettuata secondo leindicazioni specifiche di anni impianto.

• Rispettare le norme vigenti per la prevenzione degli incidenti.

• Per qualsiasi modifica della pompa è necessaria l'autorizzazione previa del fabbricante. Lo scopo dei ricambi origini e degli accessori autorizzati dal fabbricante è quello di garantire una maggiore sicurezza. Il fabbricante della pompa declina agli responsabilità per danni causati da ricambi o accessori non autorizzati.

• Prima di effettuare il lavoro su una macchina o sui dispositivi adessa collegati, è necessario scollegare l'apparecchiatura alla rete elettrica e dai dispositivi di avvio, dato che durante il funzionamento le parti elettriche della pompa sono molto tensione.
• I lavori di montaggio e mantenimento devono essere effettuali da personale qualificato e autorizzato, dopo aver fatto attendamente le istruzioni di installazione e di manutenzione.
• Rispettare quanto illustrato nelle istruzioni di installment e manutenzione al fine di garantire la sicurezza nel funzionamento della macchina.
• In caso di funzionamento difettoso o di guasto, rivolgersi al fornitore o al suo rappresentante più vicino.

AVVERENZE PER LE OPERAZIONI DI INSTALLAZIONE E MONTAGGIO

• Una volta disimballata dalla cassa, la pompa dev'essere manipolata afferrandola dalla bocca d'aspirazione e dal telao del motore, non potende essere issata da un solo punto.
• Quando si collegano i cavi elettrici al motore della macchina, atteneri alla disposizione all'interno della morsettiera, verificando che dopo la chiusura non rimangano pezioni di cavo all'interno e che il conduttore di terra sa collegato correttamente. Collegare il motore secondo lo schema elettrico allegato alla macchina.

• Assicurare i collegamenti dei cavi elettrici alla scatola di derivazione della macchina, in modo che risultino saldamente incassati e fissati ai morsetti di collegamento.
• L'attrezzatura va collegata ad una presa di tensione di corrente altema (Vedi dati su coperchio delle caratteristiche della pompa), con una connessione a terra, protetta con un interrottore differenziali (RCD) con una corrente di funzionamento residuale assegnata che non ecceda i 30mA .
• Utilizzato correttamente la tenuta della scatola di derivazione del motore elettrico al fine di evitare l'ingresso dell'acqua. Inoltre posizionale e stringere il premistoppa all'interno del passacavi della scatola di derivazione.
• Fare attenzione a che l'acqua non penetri nel motore e nelle parti elettriche in tensione.
• Nel caso in cui l'utilizzo previsto non sia menzionato, applicare adattamenti e normative tecniche supplementari.

Prima di avviare la macchina, verificare la taratura dei dispositivi elettrici di protezione del motore; verificare inoltre che le protezioni dai contatti elettrici e meccanici siano collocate e fissate correttamente.

NOTA

Non utilizzare gli impianti del bagno nelle dispositivo di pompaggio è in funzione.

Non utilizzato la pompa se vi sono persone a contatto con l'acqua.

AVVERENZE PER LE OPERAZIONI DI MONTAGGIO E MANTENIMENTO

Per il montaggio e l'installazione delle pompè occorre atteneri alla normativa nazionale in materia di installazioni.
- Fare attenzione a che l'acqua non penetri nel motore e nelle parti elettriche in tensione.
- Durante il funzionamento e/o prima dell'arresto completo della macchina, evitare in agli momento il contatto,anche accidentale, con le parti mobili della macchina.
- Per lo svolgimento di qualiasi'intervento sulla macchina, attendere il completo arresto.
- Scollegare la macchina alla rete elettrica e bloccare i dispositivi di avvio prima di procedere a qualunque intervento di manutenzione elettrica o meccanica.
- Primo di procedere a qualunque intervento sulla macchina seguire Questa procedura:

1. Togliere tensione alla macchina.
2. Bloccare i dispositivi di avviamento.
3. Verificare che i circuiti siano privi di tensione,anche nei dispositivi ausiliari e nei servizi supplementari.
4. Attendere il completo arresto della girante.

Considerare quello elenco come indicativo e non vincolante ai fini della sicurezza, dato che possono esistere norme di sicurezza specifiche in normative particolari.

Le istruzioni di installmente, uso e mantenimento continue in quello manuale, a causa della complessità dei casi trattati, non pretendono di esaminare tutti i casi possibile e immaginabili di servizio e mantenimento. Qualora si rendessero necessarie istruzioni supplementari o si verificassero problemi particolari, non si esiti a mettersi in contatto con il rivolgersi al Servizio Tecnica più vicino.

L'installazione elettrica deve essere eseguita da personale professionale qualificato in installazioni elettriche. Questo apparato non è destinato a persona con capacité fisiche, sensoriali o mentali ridotte o ricerca esperienza, a meno che non abbiamo ricevuto supervisione oistruzioni in merito al suo uso da un responsable della sicurezza.

Non permetta né ai bambini néagli adulti di appoggiarsi o di sedersi sull'attrezatura. I bambini devono essere controllati per assicurarsi che non giochino con l'attrezatura.

3. INSTALLAZIONE E MONTAGGIO

INDICAZIONI GENERALI

Il montaggio e l'installazione delle nostre pompè sono consentiti solo in piscine o vasche conformi alla norma HD 384.7.702. In caso di dubbio, consultare uno specialista.

Effettuare il montaggio della pompa in posizione orizzontale, in considerazione del filtro preliminare. Le pompe sono dotate di un filtro preliminare con un cesto interno che serve a raccogliere le particelle più grosse che potrebbero danneggiare la parte idraulica interna della pompa.
- Tutte le pompe sono proviste di una base con fori trapanati che consente di fissare al suolo con un anoraggio (Fig. 1).

TUBAZIONI

Per effettuare il collegamento delle tubazioni, incollarle ai raccordi forniti assieme alla pompa; i punti di unione dei raccordi alle bocche di aspirazione e mandata sono filettati e presentano guarnizioni di tenuta che evitano le perdite d'acqua (Fig. 2).
Effettuare l'installazione dei tubi ad impulsi in perdicolare e concentrata rispetto all'uscita da collegare, al fine di evitare che la pompa e il tubo siano sottoposti a sforzi esterni che,或者其他 rendere difficile il montaggio, potrebbero provocare la rottrua (Fig. 2).
- Installare i tubi di aspirazione con una leggera pendenza del 2% verso la pompa, per evitare la formazione di sacche d'aria (Fig. 2).
- Al fine di assicurare il corretto funzionamento della pompa, procedere all'avvio del filtro preliminare fino a quando l'acqua affiora dal condotto di aspirazione (Fig. 3).

COLLOCAZIONE

• Montare la pompa al di sotto del livello dell'acqua della piscina o vasca, per migliorare il rendimento delle pompè.
• Se fosse necessario installare una pompa autoaspirante sopra il livello dell'acqua, il differenziale di pressione dell'aspirazione della pompa non dev'essere superiore a 0,02 MPa (2 mH20), facendo in modo che il condotto di aspirazione sia il più corto possibile, poiché una tubatura più lunga incrementa il tempo di aspirazione e le perdite di carica dell'installazione.
• Fare in modo che la pompa si aprotta da possibili inondazioni e riceva una ventilazione con aria asciutta.

INSTALLAZIONE ELETTRICA

• E imprescindibile utilizzato un disposativo di disconnessione multipla con una separazione minima di 3 mm tra i contatti per sconnettere l'attrezzatura della alimentazione elettrica.
• Utilizzare un cavo rigido per il collegamento alla rete. In caso si utilizi un cavo flessibile per il collegamento alla rete, quello dovrè essere dotato di terminali per il collegamento ai morsetti del motore della pompa.
• L'attrezzatura va collegata ad una presa di tensione di corrente altema (Vedi dati su coperchio delle caratteristiche della pompa), con una connessione a terra, protetta con un interrutatore differenziali (RCD) con una corrente di funzionamento residuale assegnata che non ecceda i 30mA .
• Regolare adeguatamente il valore del relè termico in base alla potenza della pompa.
• Verificare il tipo di fusibile necessario prima di collegare il motore.
• Verificare che la disposizione e il collegamento del cavo di terra nell'installazione dell'attrezzatura siano corretti.
• Rispettare le condizioni di installmente e i collegamenti elettrici dato che, in caso contrario, il fabbricante della pompa declina agli responsabilità e non considera valida la garanzia.
• É possibile che per l'installazione esistano regolamenti specifici.
• Pericolo di folgorazione in caso di collegamento a una rete non idonea.

Se la pompa è dotata di un motore monofase:

• Dotato di protettore termico incorprioato. In queste pompè è sufficiente l'installazione con interrottore secondo lo schema "Collegamenti alla rete".
• Utilizzare un salvamotore con protezione magnetotermica.
• I dati di regolazione del relè termico sono meramente illustrativi, dato che nel motore è più integrato un interrottore di protezione.
• Per 230 V utilizzato un tubo di collegamento di tipo H07 RN-F3 e adattare la sezione del cavo alla potenza del motore e alla lunghezza del cavo.

Se la pompa è dotata di un motore trifase:

• Utilizzare un salvamotore con protezione magnetotermica.
• É necessario proteggere la pompa dai sovraccarichi con un interrottore di sicurezza per il motore.
• Regolare correttamente il valore del termico, in base alla tabella dei protettori termici. Per il collegamento (rete da 3 × 230 ~V .) è previsto il protettore con il valore massimo indicato. Per il collegamento Y (rete da 3 × 400 ~V .) è previsto il protettore con il valore minimo indicato.
• Collegare la tensione minima a e la tensione più alta a Y per intervalli di tensione diversi da 230/400 V; 400/690 V.
• Per la corrente alternata, servisi di un flessibile di collegamento tipo H07 RN-F3, nel quale la sezione del cavo si adatti alla potenza del motore e alla lunghezza del cavo.
• Per collegare il cavo alla rete è necessario rivolgersi a personale qualificato e autorizzato.

4.ISTRUZIONI DI MESSA IN SERVIZIO

• Prima di avviare la pompa, svolgere le seguenti operazioni:

• Smontare il coperchio del filtro preliminare svitando il dato che lo sorregge (Fig. 5).

• Riempire la pompa d'acqua dal filtro preliminare fino a quando l'acqua affiora dal condotto di aspirazione.
• Nel caso in cui, durante queste operazioni, il cesto fosse fuoriuscito dal filtrlo preliminare, proweedere a reinstallarlo al fine di evitare l'ingresso di particelle grosse all'interno della pompà (le quali potrebbero bloccarla).

• Verificare che la tensione e la frequenza della rete corrispondano a quelle riportate nella targhetto delle caratteristiche della pompa.

• Collocare il copercchio del filtro preliminare e chiuderlo avvitando,enza dimenticarsi di collocare la guarnizione nella sua sede (Fig. 5).

• In nessun caso le pompé possono funzionare alla aver prima riempito d'acqua il filtrlo preliminare dato che, in caso contrario, si cui danneggiare la guarnizione meccanica provocando la perdita d'acqua atraverso diessa.

• Verificare che il senso di rotazione del motore sia quello corretto utilizzando il ventilatore situato nella parte posteriore dello stesso e osservandoloattraverso la spi del coperchio del ventilatore (Fig. 6).

AVVIAMENTO

• Aprire tutte le valvole e accendere il motore.
• Effettuare l'avvio automatico delle tubazioni e verificare che si realizzizi in tempi ragionevoli.

5.MANUTENZIONE

• Controllare periodicamente:

• La sede corretta delle parti meccaniche e lo stato delle viti di sostegno della macchina.

• Pulire regolarmente il cesto del filtro preliminare per evitare cali di pressione. Non colpirlo durante il processo per evitare una possibile rottrura del cesto.

• La pompa dovra essere revisionata agli 100 ore di funzionamento o meno, in funzione del livello di pulizia dell'acqua.

• La temperatura della macchina e del motore elettrico. In caso di anomalia, arrestare immediamente la macchina e rivolgersi al Servizio di Assistenza Tecnica più vicino.
• Le vibrazioni della macchina. In caso di anomalia, arrestare immediatamente la macchina e rivolgersi al Servizio di Assistenza Tecnica più vicino.

Se la pompa smette di funzionare, verificare che il consumo in ampère del motore acceso sa uguale o inferiore al valore indicate nella targhetto delle coratteristiche del fabbricante o, in caso di assenza della stessa, rivolgersi al servizio di assistenza tecnica più vicino.

• Se si prevede che la pompa rimarrà inattiva per un periodo prolongato, occorre smontarla, in particolare nei Paesi freddi dove sussiste il rischio di congelamento.
• Per effettuare lo svotamento della pompa, estrarre il tappo di spurgo 10.
• Ogni volta che si apre il filtro preliminare, togliere le impurità dalla sede della guarnizione e dalla guarnizione stessa per assicurare che la chiusura del coperchio sa a tenuta (Fig. 5).
• Per Maintainere il buon rendimento della pompa, sostituirne periodicamente i componenti che, per l'uso normale, sono soggetti a usura e/o deterioramento. Nella segunte tabella sono elencati i componenti fungibili e/o consumabili della pompa e il periodo di vita stimato per gli stessi.

DESCRIZIONE COMPONENTE DURATA IN SERVIZIO PREVISTA
Guarnizioni circulari ed elementi di tenuta in generale 1 anno
Chiusura meccanica 1 anno
Cuscinetti 1 anno

Il periodo stimato di vita dei pezzi anteriors è stato stabilito in base alle normali condizioni d'uso e installmente del prodotto.

Seguire le istruzioni del manuale di installatione permantere il periodo di vita della pompa.

6.SMONTAGGIO

• É possibile smontare il gruppo del motore dal corso della pompa perché si nono necessità di scollegare le tubazioni di aspirazione e mandata della pompa.
• Per smontare il gruppo del motore dal coro della pompa, togliere le viti che li uniscono.

7.ABELLA DEGLI ERRORI

1. La pompa non si avvia 4. La pompa non si avvia
2. La portata della pompa è ridotta 5. Il motore fa rumore ma non si avvia
3. La pompa fa rumore 6. Arresto del motore

1	2	3	4	5	6	CAUSE	SOL	UZIONI
·	·	·	·	·	·	·	·	Entrata di aria nella tubazione di aspirazione	Verificare lo stato dei raccordi e delle guarnizioni del tubo di aspirazione
·	·	·	·	·	·	·	·	Tenuta insufficiente del coperchio del filtrò	Pulire il coperchio del filtrò e verificare lo stato della guarnizione di gomma
·	·	·	·	·	·	·	·	Rotazione invertita del motore Invertire 2 fasi di alimentazione
·	·	·	·	·	·	·	·	Tensione erronea	Verificare il voltaggio della targhetto delle caratteristiche e della rete
·	·	·	·	·	·	·	·	Filtro preliminare intasato Pulire	il filtrò
·	·	·	·	·	·	·	·	Perdite di carica nell'installazione	Evitare il più possibile che gli elementi generino perdite di carica
·	·	·	·	·	·	·	·	Fissaggio non corretto della pompa Fissare correttamente la pompa
·	·	·	·	·	·	·	·	Motore bloccato Smontare i·	motore e rivolgersi al servizio tecnico
·	·	·	·	·	·	·	·	Aumento della temperatura nella morsettiera a causa dell'arco traico	Verificare i collegamenti della morsettiera
·	·	·	·	·	·	·	·	Scatta il termointruttore Collegare correttamente i cavi ai terminali della morsettiera
·	·	·	·	·	·	·	·	Collegamenti della morsettiera non corretti	Stringere correttamente il cavo con il terminale/adeguare la misura del collegamento del cavo ai terminali della morsettiera
