ARAL C 3000 - Pompe ASTRALPOOL - Notice d'utilisation et mode d'emploi gratuit

Marque	AstralPool
Modèle	ARAL C 3000
Type de produit	Pompe de piscine
Alimentation électrique	230 V monophasé ou 400 V triphasé selon version
Protection électrique	Disjoncteur différentiel 30 mA, protection thermique intégrée
Raccordement tuyauterie	Raccords à vis avec joints d'étanchéité
Préfiltre	Panier amovible pour interception des particules volumineuses
Amorçage	Manuel par remplissage du préfiltre
Auto-amorçage	Oui, après amorçage initial
Température maximale de l'eau	35 °C
Installation	Horizontal, de préférence en dessous du niveau d'eau
Entretien courant	Nettoyage régulier du panier du préfiltre, vérification des joints
Vidange	Via bouchon de purge, nécessaire en cas de gel
Pièces d'usure (durée de vie estimée)	Joints et fermeture mécanique : 1 an, Rodages : 1 an
Niveau sonore	Non spécifié
Dimensions	Non spécifiées
Poids	Non spécifié
Normes	Conforme à la norme HD 384.7.702 pour piscines
Garantie	Non spécifiée (consulter le fabricant)
Notice	44 pages, multilingue (FR, DE, EN, ES, IT, PT)

FOIRE AUX QUESTIONS - ARAL C 3000 ASTRALPOOL

Comment installer la pompe ARAL C 3000 ?

Installez la pompe en position horizontale, de préférence en dessous du niveau de l'eau. Raccordez la tuyauterie avec les raccords fournis, en veillant à une pente de 2% vers la pompe pour éviter les poches d'air. Fixez le pied au sol avec des ancrages.

Comment amorcer la pompe pour la première fois ?

Démontez le couvercle du préfiltre, remplissez d'eau jusqu'à ce qu'elle sorte par le conduit d'aspiration. Replacez le panier et le joint, puis revissez le couvercle. Vérifiez le sens de rotation du moteur avant la mise en marche.

Que faire si la pompe ne s'amorce pas ?

Vérifiez l'étanchéité du tuyau d'aspiration et du couvercle du préfiltre. Assurez-vous que le sens de rotation du moteur est correct (inversez deux phases si nécessaire). Nettoyez le préfiltre s'il est obstrué.

Quelle est la tension d'alimentation requise ?

La pompe fonctionne en 230 V monophasé ou 400 V triphasé selon le modèle. Vérifiez la plaque signalétique. Utilisez un disjoncteur différentiel de 30 mA et une prise de terre.

Comment entretenir la pompe régulièrement ?

Nettoyez le panier du préfiltre régulièrement pour éviter les pertes de charge. Vérifiez toutes les 100 heures de fonctionnement : fixations, température du moteur, vibrations. En cas d'anomalie, contactez le service technique.

Que faire en cas de gel ?

Videz la pompe en retirant le bouchon de purge. Si la pompe reste inutilisée longtemps dans une zone froide, vidangez-la complètement pour éviter les dégâts dus au gel.

Quelles sont les pièces d'usure et leur durée de vie ?

Les joints et la fermeture mécanique ont une durée de vie estimée à 1 an, de même que les rodages. Remplacez-les régulièrement pour maintenir le rendement.

Puis-je utiliser la pompe si des personnes sont dans la piscine ?

Non, il est interdit d'utiliser la pompe lorsque des personnes sont en contact avec l'eau. Respectez cette consigne pour éviter tout risque d'électrocution.

Comment démonter le moteur du corps de la pompe ?

Retirez les vis qui unissent l'ensemble moteur au corps de la pompe. Il n'est pas nécessaire de déconnecter les tuyaux d'aspiration et d'impulsion.

Que faire si le moteur chauffe anormalement ?

Arrêtez immédiatement la pompe. Vérifiez les connexions électriques dans la boîte de dérivation, le serrage des câbles et l'état du protecteur thermique. Contactez le service technique si le problème persiste.

MODE D'EMPLOI ARAL C 3000 ASTRALPOOL

Le manuel que vous avez entre les mains contient l'information fondamentale relative aux mesures de sécurité à adopter pour l'installation et la mise en service. Il est pour cela indispensable que l'installateur et l'utilisateur lisent les instructions avant de passer au montage et à la mise en marche.

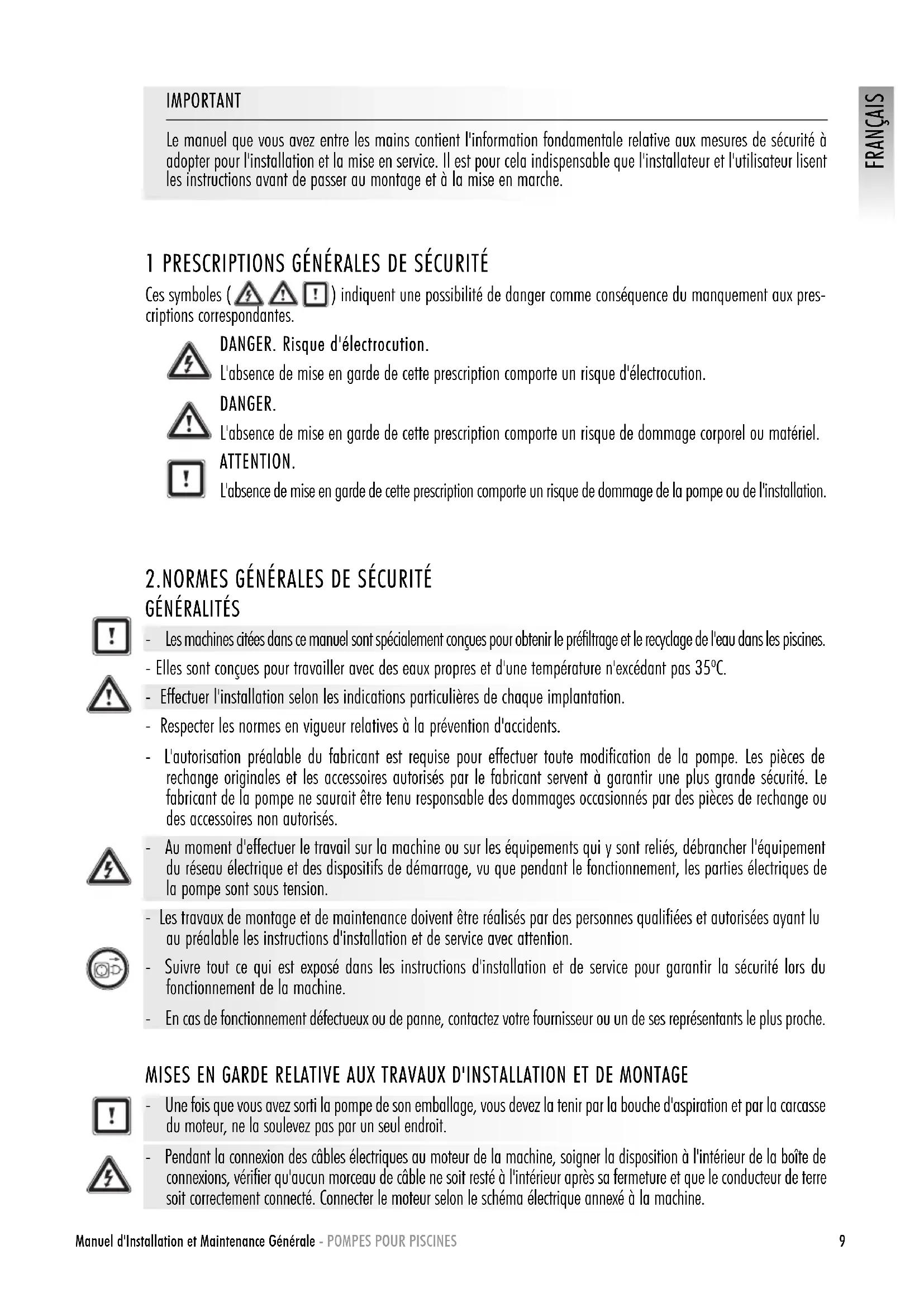

1 PRESCRIPTIONS GÉNÉRALES DE SECURITÉ

Ces symboles ( ! ) indiquent une possibilité de danger comme conséquence du manquement aux prescriptions correspondantes.

DANGER. Risque d'électrocution.

L'absence de mise en garde de cette prescription comporte un risque d'électrocution.

DANGER.

L'absence de mise en garde de cette prescription comporte un risque de dommage corporel ou matériel.

ATTENTION.

L'absence de mise en garde de cette prescription comporte un risque de dommage de la pompe ou de l'installation.

2.NORMES GENÉRALES DE SECURITE GÉNÉRALITÉS

• Les machines ciées dans ce manuel sont spécialément conçues pour obtenir le préfiltrage et le recyclage de l'eau dans les piscines.
• Elles sont conçues pour travailler avec des eaux propres et d'une température n'excedant pas 35^ .
• Effectuer l'installation selon les indications particulieres de chaque implantation.
• Respecter les normes en vigueur relatives à la prévention d'accidents.
• L'autorisation préalable du fabricant est requise pour effectuer toute modification de la pompe. Les pieces de rechange originales et les accessoires autorisés par le fabricant seront à garantir une plus grande sécurité. Le fabricant de la pompe ne saurait être tenu responsable des dommages occasionnés par des pieces de rechange ou des accessoires non autorisés.
  Au moment d'effectuer le travail sur la machine ou sur les équipements qui y sont reliés, débrancher l'équipement du réseau électrique et des dispositifs de démarrage, vu que pendant le fonctionnement, les parties électriques de la pompe sont sous tension.
• Les travaux de montage et de maintenance doivent être réalisés par des personnes qualifiées et autorisées ayant lu au préalable les instructions d'installation et de service avec attention.
• Suivre tout ce qui est exposé dans les instructions d'installation et de service pour garantir la sécurité lors du fonctionnement de la machine.
• En cas de fonctionnement défectueux ou de panne, contactez votre fournisseur ou un de ses représentants le plus proche.

MISES EN GARDE RELATIVE AUX TRAVAUX D'INSTALLATION ET DE MONTAGE

Une fois que vous avez sorti la pompe de son emballage, vous devez la tener par la bouche d'aspiration et par la carcasse du moteur, ne la souvevez pas par un seul endroit.

• Pendant la connexion des cables électriques au moteur de la machine, soigner la disposition à l'intérieur de la boîte de connexions, vérifier qu'aucun morceau de cable ne soit resté à l'intérieur après sa fermeture et que le conducteur de terre soit correctement connecté. Connecter le moteur selon le schéma électrique annexe à la machine.

Fixer les connexions des cables electriques à la boîte de dérivation de la machine de sorte à ce qu'elles soient bien enchâssées et pincees aux bornes de connexion.
L'appareil doit être branché sur une prise de courant (voir informations sur la tôle caractéristique de la pompe) avec prise de terre, protégé par un interrupteur différentiel (RCD) avec un courant de fonctionnement résiduel assigné qui n'excède pas 30mA .
- Utiliser correctement le joint du boîtier de dérivation du moteur électrique pour éviter l'entrée d'eau. En outre, placer et serrer le presse-étoupe à l'intérieur du passacables du boîtier de dérivation.
- Foire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension et ce d'aucune façon.
- Dans le cas où l'utilisation prévue ne soit pas celle qui est mentionnée, appliquer des adaptations et des normes techniques supplémentaires.

MISE EN GARDE RELATIVE À LA MISE EN MARCHE

Avant la mise en marche de la machine, vérifier la calibration des dispositifs de protection électrique du moteur et contrôle que les protections contre les contacts électriques et mécaniques soient correctement positionnées et fixées.

REMARQUE

Ne pas utiliser les installations de bain pendant que l'équipment de pompage est en fonctionnement.

Ne pas utiliser la pompe si les personnes sont en contact avec l'eau.

MISES EN GARDE RELATIVE AUX TRAVAUX DE MONTAGE ET DE MAINTENANCE

• Prende en considération les reglementations nationales d'installation pour le montage et l'installation des pompes.
• Faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension et ce d'aucune façon.
• Eviter à tout moment le contact même accidentel des parties mobiles de la machine pendant son fonctionnement et/ou avant son arrêt total.
• Attendre que la machine soit complètement arrêtée pour effectuer n'importe qu'elle manipulation sur elle.
• Débrancher la machine du réseau d'alimentation et bloquer les dispositifs de mise en marche avant derialcder a toute intervention de maintenance electrique ou mecanique.

• Suire les étapes suivantes avant d'effectuer n'importe qu'elle intervention que ce soit sur la machine :

• Couper la tension de la machine.

• Bloquer les dispositifs de mise en marche.
• Vérifier qu'il n'y ait pas de tension dans les circuits, y compris dans les auxiliaires et les services supplémentaires.
• Attendre que la turbine s'arrête complètement.

Considerer la liste exposée comme indicative etalienable aux effets de sécurité,étant donné que peuvent exister des normes de sécurité spécifiques de reglementations particulieres.

Les instructions d'installation, utilisation et maintenance containes dans ce manuel, en raison de la complexité des cas traités, ne prétant pas examiner tous les cas possibles et imaginables de service et maintenance. Si des instructions supplémentaires étaient nécessaires ou si des problèmes particuliers surgissaient, ne pas hesiter à contacter le Service d'Assistance Technique le plus proche.

L'installation électrique doit être réalisée par des professionnels qualifiés en installations electrométiques. Cet apparéil n'est pas destiné à des personnes avec des capacités physiques, sensorielles ou mentales réduites ou inexpliméntées, sauf si elles ont reçu une supervision ou des instructions concernant son utilisation par un responsable de la sécurité.

Interdisez aux enfants et aux adultes de s'appuyer ou de s'asseoir sur l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

3. INSTALLATION ET MONTAGE

GÉNÉRAL

• Le montage et l'installation de nos pompes sont uniquement permis dans des piscines ou des étangs conformes à la norme HD 384.7.702. En cas de doute, consulter un spécialiste.

• RÉalisér le montage de la pompe en position horizontal en raison du préfiltre. Les pompes sont dotées d'un préfiltre muni en son interieur d'un panier pour interceptor les particules volumineuses, étant donné que celles-ci peuvent endommager la partie interieure hydraulique de la pompe.
• Toutes les pompes sont munies d'un pied avec mèches pour pouvoir les fixer au sol au moyen d'un ancrage (Scheme 1).

TUYAUTERIE

Pour réaliser la connexion de la tuyauterie, la coller au système de raccords fourni avec la pompe ; les unions du raccord aux bouches d'aspiration et d'impulsion de la pompe sont a vis et sont munies de joints d'etanchete pour éviter la perte d'eau (Scheme 2).
- RÉalisér l'installation des tuyaux d'impulsion complètement perpendiculaire et bien centré par rapport à la bouche au moment de la connexion afin d'éviter que la pompe et le tuyau soient soumis à des efforts externes qui, en plus de rendre le montage plus difficile, pourrait amener à les casser (Scheme 2).
- Installer la tuyauterie d'aspiration avec une légère pente de 2% vers la pompe pour éviter la formation de poches d'air (Scheme 2).
Pour le correct fonctionnement de la pompe, proceeder à l'amorçage du préfiltre de la pompe jusqu'à ce que l'eau soit par le conduit d'aspiration (Scheme 3).

EMPLACEMENT

• Pour améliorer le rendement des pompes, les monter en dessous du niveau de l'eau de la piscine ou étang.
• Si vous doivent installer une pompe auto-aspirante au-dessus du niveau de l'eau, le différentiel de pression au niveau de l'aspiration de la pompe ne doit pas dépasser 0,02 MPa (2 mH20); faites en sorte que la conduite d'aspiration soit la plus courte possible puisque un tuyau plus long augmente le temps d'aspiration et les pertes de charge de l'installation.
• Faire attention à ce que la pompe soit à l'abri de possibles inondations et qu'elle reçoive une ventilation sèche.

INSTALLATION ÉLECTRIQUE

• Il est indispensable d'utiliser un dispositif de sectionnement electrique multiple avec une séparation minimum de 3mm entre les contacts afin de déconnecter l'appareil de l'alimentation electrique.
• Utiliser un cable rigide comme connexion au réseau. Si un cable flexible est utilisé pour la connexion au réseau, celui-ci doit incorporer des terminaux pour sa connexion aux bornes du moteur de la pompe.
  L'appareil doit être branché sur une prise de courant (voir informations sur la tôle caractéristique de la pompe) avec prise de terre, protégé par un interrupteur différentiel (RCD) avec un courant de fonctionnement résiduel assigné qui n'excède pas 30mA.
• Ajuster convenablement la valeur du relais thermique selon l'intensité de la pompe.
• Avant de connecter le moteur, vérifier le type de fusible nécessaire.
• Verifier la correcte disposition et connexion du cable de terre lors de l'installation de l'équipment
• Respecter les conditions d'installation et de connexion électriques : le fabricant de la pompe déclinerait toute responsabilité et déclarerait la garantie sans effet si ces conditions étaient ignores.
• Il peut existier plusieurs règlements spéciaux relatifs à l'installation.
• Danger d'électrocution en cas de connexion de réseau inadéquate.

Si la pompe est munie d'un moteur monophasique :

• Incorpore un protecteur thermique.
• Utiliser un protège-moteur avec protection magnétothermique.
• Les données de régulation du relais thermique sont simplement données à titre d'exemple étant donné que le moteur est doté d'un protecteur incorpore.
• Pour 230 V, utiliser une gaine de connexion type H07 RN-F3 et adapter la section du cable à la puissance du moteur et à la longueur du cable.

Si la pompe est munie d'un moteur triphase :

• Utiliser un protège-moteur avec protection magnétothermique.
• Protégé la pompe contre la surcharge avec un interrupteur de sécurité pour le moteur.
• Régler de manière pertinente la valeur du thermique, selon le tableau des protecteurs thermiques. À la connexion (Réseau de 3 × 230V ) correspond le protecteur de la plus grande valeur indiquée. À la connexion Y (Réseau de 3 × 400V ) correspond le protecteur de la plus petite valeur indiquée.
• Connecter la tension la plus bajo sur et la tension la plus haute sur Y pour des intervalles de tension différents de 230/400V; 400/690V.
• Pour du courant alternatif, utiliser une gaine de connexion type H07 RN-F3 où la section du cable s'adapte à la puissance du moteur et à la longueur du cable.
• Le cable secteur ne peut être connecté que par un personnel qualifié et autorisé.

4 INSTRUCTIONS DE MISE EN SERVICE

QUESTIONS RELATIVES À LA MISE EN MARCHE

• Avant la mise en marche de la pompe, réaliser les opérations suivantes :

• Demonter le couvercle du préfiltre en devissant l'écrou qui la soutient (Scheme 5).

• Remplir la pompe d'eau par le préfiltre jusqu'à ce qu'elle sorte par le conduit d'aspiration.
• Si pendant ces opérations le panier s'était extrait, ne pas oublier de le placer à nouveau à l'intérieur du préfiltre, afin d'éviter l'entrée de particules volumineuses à l'intérieur de la pompe qui pourrait la bloquer.

• Vérifier que la tension et la fréquence du réseau correspondant à cette que stipule la plaque de caractéristiques de la pompe.

• Placer le couvercle préf literature et fermer en le vissant sans oublier de placer le joint à son emplacement (Scheme 5).

• Les pompes ne peuvent enaucun cas travailler sans avoir rempli au prealable le préfiltre d'eau etant donne que dans le cas contraire, cela pourrait endommager le joint mecanique et provoquer la perte d'eau.

• Vérifier que le sens de rotation du moteur est correct en utilisant le ventilateur situé sur la partie arrête du moteur et en observant par le couvercle du ventilateur (Scheme 6).

MISE EN MARCHE

• Ouvrir toutes les vannes et connecter le moteur.
• Effectuer l'auto-amorçage de la tuyauterie et attendre qu'il se produit dans un temps raisonnable.

5 MAINTENANCE

• Contrôle régulierement :

• La correcte fixation des parties mécaniques et l'objet des vis de support de la machine.

• Nettoyer le panier du préfiltre régulierement pour éviter les chutes de pression. Pour éviter une rupture du panier, ne pas le cognerpendant toute la durée du nettoyage.
• Verifiez la pompe toutes les 100 heures de fonctionnement ou avant, suivant le niveau de propre de l'eau.
• La température de la machine et du moteur électrique. En cas d'anomalie, arrêté immédiatement la machine et contacter le Service d'Assistance Technique le plus proche.
• Les vibrations de la machine. En cas d'anomalie, arrêté immédiatement la machine et procédé à contacter le Service d'Assistance Technique le plus proche.
  Si la pompe s'arrête, vérifier que la consommation en ampères du moteur soit égale ou inférieure à la marque sur la plaque de caractéristiques du fabricant, ou à défaut, contacter le Service d'Assistance Technique le plus proche.
• Vider la pompe si elle doit rester un certain temps sans fonctionner, principalement dans des zones froides ou peut exister un risque de congélation.
• Pour effectuer la vidange de la pompe, extraire le bouchon de purge 10.
• Chaque fois que le préfiltre s'ouvre, nettoyer les impuretés du support du joint pour s'assurer de l'échéité de la fermetre du couverde (Scheme 5).
• Les composants de la pompe, dont l'usage habituel fait qu'ils souffrent d'usure et/ou de détérioration, doivent être changés régulièrement pourmaintenir un bon rendement de la pompe. Le tableau suivant propose une liste des composants fongibles et/ou consommables de la pompe et l'estimation de leur durée de vie.

DESCRIPTION COMPOSANT DURÉE DE VIE ESTIMÉE
Joints 0 et éléments d'étanchéité en général 1 an
Fermeture mécanique 1 an
Rodages 1 an

La période approximative de durée utile des pieces précédentes a eté établie dans des conditions normales d'utilisation et d'installation du produit.

Suivre les instructions du manuel d'installation pour maintainir la période de vie utile de la pompe.

6.DÉMONTAGE

• L'ensemble du moteur peut être démontré du corps de la pompe, sans nécessité de déconnecter les tuyaux d'aspiration et impulsion de la pompe.

• Pour démonter l'ensemble moteur du corps de la pompe, âter les vis qui les unissant.

7 TABLEAU DE DYSFUNCTIONNEMENTS

1. La pompe ne s'amorce pas 4. La pompe ne démarre pas
2. La pompe presente un début faible 5. Le moteur fait du bruit mais ne se met pas en marche.
3. La pompe fait du bruit 6. Arret du moteur

1	2	3	4	5	6	CAUSES	SOLUTIONS
•	•						Entrée d'air par le tuyau d'aspiration	Vérifier l'état des raccords et les joints du tuyau d'aspiration
•							Mauvaise étanchéité du couvercle du filtrre	Nettoyer le couvercle filtrre et vérifier l'état du joint caoutchouc
•	•						Rotation du moteur inversée Inverser les 2 phases d'alimentation
••							Tension erronée	Vérifier la tension de la plaque des caractéristiques et celle du réseau
	•						Préfiltre obstrué Nettoyer le filtrtre
	•						Pertes de charge dans l'installation	Éviter au maximum que les élémentsroduisent des pertes de charge
		•					Fixation incorrecte de la pompe Fixer	correctement la pompe
					•		Moteur bloqué Démonter le	moteur et consulter le service technique
						•	Augmentation de la température dans la boîte de dérivation par effet d'arc de tension	Vérifier les connexions de la boîte de dérivation
						•	Le protecteur thermique s'active	Réaliser correctement la connexion des câbles aux terminaux des boîtes de dérivation
						•	Connexions de la boîte de dérivation mal effectuées	Serrer correctement le cable au terminal / Adapter la taille de la connexion du cable aux terminaux de la boîte de dérivation.
