MANUAL DE UTILIZADOR SENA ASTRALPOOL

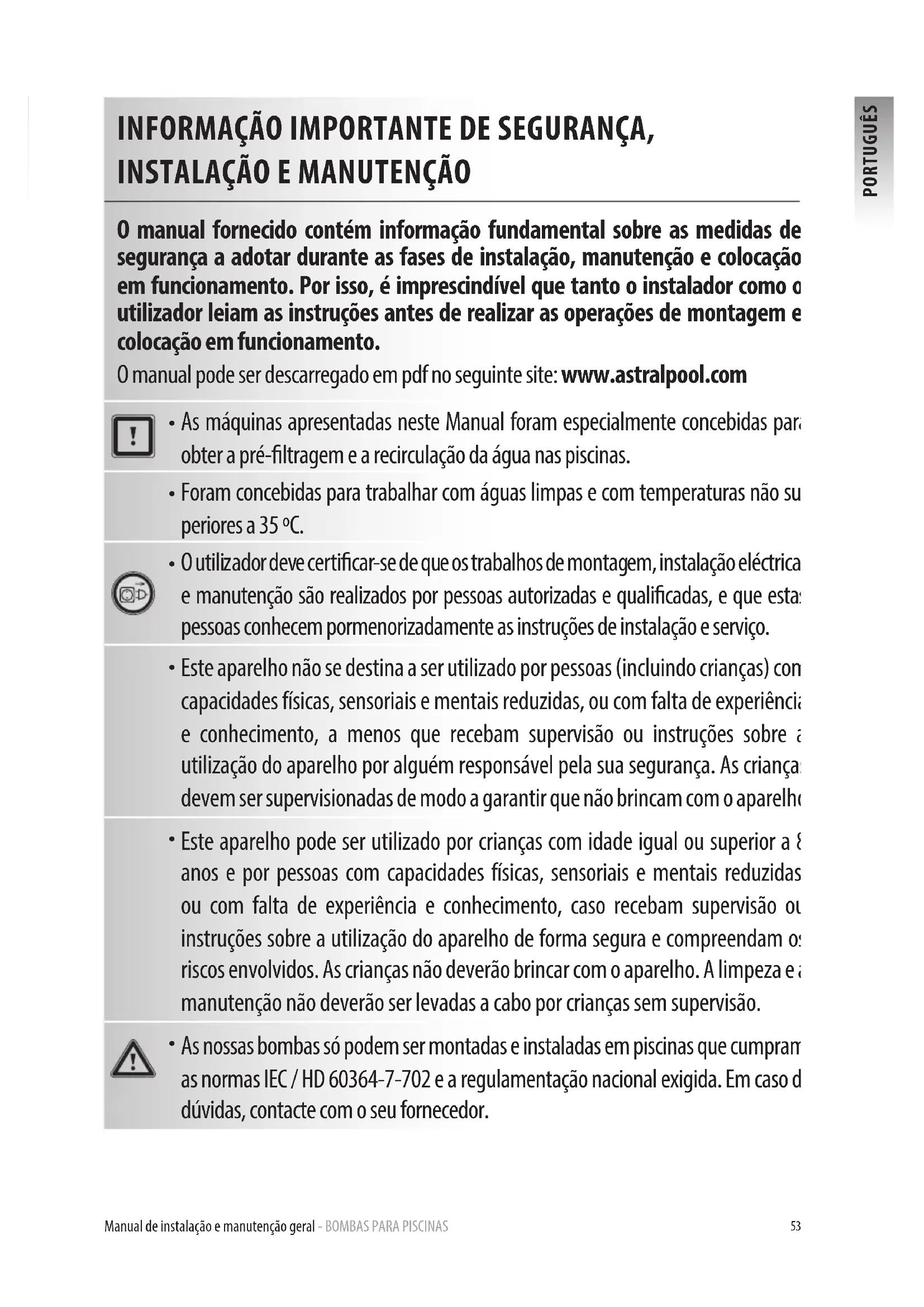

PORTUGUÊS INFORMAÇÃO IMPORTANTE DE SEGURANÇA,

INSTALAÇÃO E MANUTENÇÃO

O manual fornecido contém informação fundamental sobre as medidas de segurança a adotar durante as fases de instalação, manutenção e colocação em funcionamento. Por isso, é imprescindível que tanto o instalador como o utilizador leiam as instruções antes de realizar as operações de montagem e colocação em funcionamento. O manual pode ser descarregado em pdf no seguinte site: www.astralpool.com

As máquinas apresentadas neste Manual foram especialmente concebidas para obter a pré-ltragem e a recirculação da água nas piscinas.

Foram concebidas para trabalhar com águas limpas e com temperaturas não su- periores a 35 ºC.

O utilizador deve certicar-se de que os trabalhos de montagem, instalação eléctrica e manutenção são realizados por pessoas autorizadas e qualicadas, e que estas pessoas conhecem pormenorizadamente as instruções de instalação e serviço.

Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais e mentais reduzidas, ou com falta de experiência e conhecimento, a menos que recebam supervisão ou instruções sobre a utilização do aparelho por alguém responsável pela sua segurança. As crianças devem ser supervisionadas de modo a garantir que não brincam com o aparelho

Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais e mentais reduzidas, ou com falta de experiência e conhecimento, caso recebam supervisão ou instruções sobre a utilização do aparelho de forma segura e compreendam os riscos envolvidos. As crianças não deverão brincar com o aparelho. A limpeza e a manutenção não deverão ser levadas a cabo por crianças sem supervisão.

As nossas bombas só podem ser montadas e instaladas em piscinas que cumpram as normas IEC / HD 60364-7-702 e a regulamentação nacional exigida. Em caso de dúvidas, contacte com o seu fornecedor.Manual de instalação e manutenção geral - BOMBAS PARA PISCINAS

Esta simbologia ( ) indica a possibilidade de perigo em consequência do desrespeito das indicações correspondentes. PERIGO. Risco de eletrocussão. A não advertência para este perigo representa um risco de eletrocussão. PERIGO. A não advertência para este perigo representa um risco de danos em pessoas ou bens. ATENÇÃO. A não advertência para este perigo representa um risco de danos na bomba ou na instalação.

A instalação deverá respeitar a norma IEC / HD 60364-7-702 e a regulamentação nacional relativa a piscinas.

A bomba não pode ser instalada na Zona 0 nem na Zona 1. Para ver os desenhos, consultar a página 87.

Consultar a pressão máxima total da coluna de água, em metros, na página 100.

Dado o risco de inundação nesta zona, recomenda-se a instalação de um escoadouro.

No caso de ter de instalar uma bomba autoaspirante acima do nível da água, o diferencial de pressão para a aspiração da bomba não deve ser superior a 0,02 MPa (2 mH

O), procurando que a conduta de aspiração seja o mais curta possível dado que uma tubagem mais comprida aumenta o tempo de aspiração e as perdas de carga da instalação.

O aparelho deve ser ligado a uma tomada elétrica (ver dados na placa de características da bomba) com ligação à terra, protegida com um interruptor diferencial (RCD) com uma corrente de funcionamento residual que não exceda os 30 mA.

Consulte a pressão manométrica, em metros, no verso do manual especíco para cada gama de bombas.Manual de instalação e manutenção geral - BOMBAS PARA PISCINAS

ASPETOS GERAIS - Efetuar a instalação com base nas indicações especícas de cada aplicação. - Respeitar as normas vigentes para a prevenção de acidentes. - Para qualquer alteração na bomba é necessária a autorização prévia do fabricante. As peças sobresselentes originais e os acessórios autorizados pelo fabricante servem para garantir maior segurança. O fabricante da bomba ca isento de qualquer responsabilidade por danos causados pela utilização de peças sobresselentes ou acessórios não autorizados. - Ao efetuar trabalhos em cada máquina ou nos equipamentos a esta ligados, é necessário desligar o equipamento da fonte de alimentação e os dispositivos de arranque, uma vez que durante o funcionamento as peças elétricas da bomba estão sob tensão. - Cumprir todas as instruções de instalação e serviço para garantir o funcionamento seguro da máquina. - Em caso de funcionamento defeituoso ou avaria, dirija-se ao seu fornecedor ou ao representante ocial mais próximo. ADVERTÊNCIAS PARA OS TRABALHOS DE INSTALAÇÃO E MONTAGEM - Apenas para casos que exijam intervir na caixa de terminais do motor durante a ligação dos cabos elétricos ao motor da máquina: prestar atenção à disposição no interior da caixa de junção, vericar que não cam pedaços de os no interior após o fecho e que o condutor de terra está corretamente ligado. - Apenas para casos que exijam intervir na caixa de terminais do motor: assegurar as ligações dos cabos elétricos à caixa de terminais da máquina de maneira a que quem bem encastradas e apertadas aos terminais de ligação. - Utilizar corretamente a junta da caixa de terminais do motor elétrico para evitar a entrada de água. Do mesmo modo, colocar e apertar a estopa no interior do passador de cabos da caixa de terminais. - É necessário ter atenção para que, de forma alguma, entre água no motor e nas partes elétricas em tensão. - Caso a utilização prevista não seja a indicada, poderá ser necessário aplicar medidas e normas técnicas suplementares.Manual de instalação e manutenção geral - BOMBAS PARA PISCINAS

PORTUGUÊS ADVERTÊNCIAS PARA A COLOCAÇÃO EM FUNCIONAMENTO - Antes de colocar a máquina em funcionamento é necessário vericar a calibração dos dispositivos de proteção elétricos do motor e vericar se as proteções contra contactos elétricos e mecânicos estão corretamente posicionadas e xadas. ADVERTÊNCIAS PARA OS TRABALHOS DE MONTAGEM E MANUTENÇÃO - Para a montagem e instalação das bombas é necessário ter em atenção as normas de instalação nacionais. - É necessário ter atenção para que, de forma alguma, entre água no motor e nas partes elétricas em tensão. - Evitar a qualquer momento o contacto, mesmo que acidental, com as peças móveis da máquina durante o funcionamento da mesma e/ou antes da sua paragem total. - Esperar que a máquina pare completamente antes de efetuar qualquer intervenção. - Desligar a máquina da fonte de alimentação e bloquear os dispositivos de colocação em funcionamento, antes de proceder a qualquer intervenção de manutenção elétrica ou mecânica. - É aconselhável adotar as seguintes medidas antes de efetuar qualquer intervenção na máquina:

1. Desligar a tensão da máquina.

2. Bloquear os dispositivos de colocação em funcionamento.

3. Vericar que não existe tensão nos circuitos, mesmo nos auxiliares, e nos serviços

4. Esperar até que o rotor pare completamente.

Considerar a lista anterior como meramente indicativa, visto que pode não estar completa devido ao facto de poderem existir requisitos adicionais à lei nacional para efeitos de segurança. - Vericar periodicamente: A correta xação das peças mecânicas e o estado dos parafusos de suporte da máquina. A correta posição, a xação e o estado dos condutores de alimentação e das peças isolantes. A temperatura da máquina e do motor elétrico. Em caso de anomalia, parar imediatamente a máquina e contactar o Serviço de Assistência Técnica mais próximo. As vibrações da máquina. Em caso de anomalia, parar imediatamente a máquina e contactar o Serviço de Assistência Técnica mais próximo.Manual de instalação e manutenção geral - BOMBAS PARA PISCINAS

PORTUGUÊS - As instruções de instalação, utilização e manutenção incluídas neste manual, devido à complexidade dos casos tratados, não pretendem examinar todos os casos possíveis e imagináveis de serviço e manutenção. Caso sejam necessárias instruções suplementares ou caso surjam problemas especícos, não hesite em contactar o Serviço de Assistência Técnica mais próximo.

3. INSTALAÇÃO E MONTAGEM

GERAL - Realizar a montagem da bomba na posição horizontal devido ao pré-ltro. As bombas utilizam um pré-ltro com um cesto no seu interior para recolher as partículas grossas, dado que estas partículas podem danicar a parte interior hidráulica da bomba. - Todas as bombas estão equipadas com uma base com orifícios para poderem ser instaladas no solo através de uma xação (Fig. 1). TUBAGENS - Para realizar a ligação da tubagem, encaixar a tubagem nas uniões, fornecida juntamente com a bomba; as uniões às bocas de aspiração e impulsão da bomba são de rosca e utilizam juntas de estanquidade para evitar a perda de água (Fig. 2). - Realizar a instalação da tubagem de impulsão de forma perpendicular e bem centrada em re- lação à entrada onde vai ser ligada para evitar que a bomba e a tubagem sejam submetidas a esforços externos que, para além de dicultarem a montagem, poderiam levar à rutura destas (Fig. 2). - Instalar a tubagem de aspiração com uma ligeira inclinação para a bomba, na ordem dos 2%, evitando a criação de bolsas de ar (Fig. 2). - Para o correto funcionamento da bomba é necessário efetuar o enchimento do pré-ltro da bomba até que a água chegue à conduta de aspiração (Fig. 3). COLOCAÇÃO - Para melhorar o rendimento das bombas aconselha-se a montagem numa posição abaixo do nível da água da piscina ou do tanque. - A bomba deve ser colocada num local onde não esteja sujeita a possíveis inundações e possa receber ventilação de ar seco.Manual de instalação e manutenção geral - BOMBAS PARA PISCINAS

- É imprescindível utilizar um dispositivo de desconexão múltiplo com uma separação mínima de 3 mm entre contactos para desligar o aparelho da alimentação elétrica. - Utilizar um cabo rígido como ligação à rede elétrica. No caso de utilizar um cabo exível para a ligação à rede elétrica, este deve dispor de terminais para a respetiva ligação aos terminais do motor da bomba. - Ajustar convenientemente o valor do disjuntor de corrente residual segundo a intensidade da bomba. - Antes de ligar o motor, vericar o tipo de fusível necessário. - Vericar a correta disposição e ligação do cabo de terra na instalação do equipamento. - Respeitar as condições de instalação e as ligações elétricas, caso contrário, o fabricante da bomba declina qualquer responsabilidade e anula a garantia. - Podem existir regulamentos especiais para a instalação. - Existe perigo de eletrocussão, caso a ligação à rede elétrica não seja efetuada de forma adequada. Caso a bomba tenha um motor monofásico:

• Possui um protector térmico.

• Utilizar uma protecção de motor com protecção magneto-térmica.

• Os dados de regulação do relé térmico são meramente ilustrativos, já que o motor utiliza um disjuntor incorporado.

• Para 230 V deve ser utilizada uma mangueira de ligação do tipo H07 RN-F3 e adaptar a secção de cabo à potência do motor e ao comprimento do cabo. Caso a bomba utilize um motor trifásico:

• Utilizar uma protecção de motor com protecção magneto-térmica.

• Proteger a bomba para eventuais sobrecargas com um interruptor de segurança para o motor.

• Ajustar convenientemente o valor térmico, segundo o tabela de protectores térmicos. Para a ligação Δ (Rede de 3 x 230 V.) corresponde a protector da maior valor indicado. Para a ligação Υ (Rede de 3 x 400 V.) corresponde a protector de menor valor.

• Fazer a ligação da tensão mais baixa em Δ e a tensão mais alta em Υ para intervalos de tensão diferentes de 230/400V;400/690V.

• Para a corrente alternada utilizar uma mangueira de ligação do tipo H07 RN-F3 com uma secção do cabo adaptada à potência do motor e ao comprimento do cabo.

• Para fazer a ligação do cabo de alimentação, este só pode ser ligado por pessoal qualicado e autorizado (tipo de ligação).Manual de instalação e manutenção geral - BOMBAS PARA PISCINAS

4. INSTRUÇÕES DE COLOCAÇÃO EM FUNCIONAMENTO

OPERAÇÕES PRÉVIAS À COLOCAÇÃO EM FUNCIONAMENTO - Medidas necessárias antes da primeira colocação em funcionamento:

1. Desmontar a tampa do pré-ltro desenroscando a porca de xação (Fig. 5).

2. Encher a bomba com água pelo pré-ltro até chegar à conduta de aspiração.

3. Caso o cesto tenha sido retirado durante estas operações, é necessário voltar a colocá-lo

no interior do pré-ltro para impedir a entrada de partículas grossas no interior da bomba, que poderiam acabar por bloquear a bomba.

4. Vericar que a tensão e frequência da rede elétrica correspondem aos valores indicados

na placa de características da bomba. - Colocar a tampa do pré-ltro e enroscar para fechar, sem esquecer de colocar a junta na respetiva posição (Fig. 5). - As bombas não podem ser colocadas em funcionamento sem que o pré-ltro tenha sido previamente enchido com água; caso contrário, pode danicar a junta mecânica provocando fugas de água. - Comprovar que o sentido de rotação do motor é o correcto, utilizando o ventilador situado na parte traseira do motor, que pode ser observado através do óculo na tampa do ventilador (Fig. 6).

COLOCAÇÃO EM FUNCIONAMENTO

- Abrir todas as válvulas e ligar o motor. - Efetuar o autoenchimento da tubagem e aguardar que seja efetuado num período razoável.

A cada 100 horas de funcionamento, consoante o nível de limpeza da água, devem-se avaliar os seguintes pontos: - Limpar o cesto do pré-ltro regularmente para evitar quedas de pressão. Para evitar uma possí- vel rutura do cesto, não é aconselhável bater no cesto durante as operações de limpeza. - Caso a bomba pare, vericar se o consumo de amperes do motor em funcionamento é igual ou inferior ao indicado na placa de características do fabricante, ou em caso de anomalia dirigir-se ao Serviço de Assistência Técnica mais próximo.Manual de instalação e manutenção geral - BOMBAS PARA PISCINAS

PORTUGUÊS - Esvaziar a bomba sempre que for necessário deixar o equipamento algum tempo sem funcionar, principalmente em países frios onde possa existir o perigo de congelação. - Para esvaziar a bomba, extrair o tampão de purga. - Sempre que o pré-ltro for aberto, limpar as impurezas do alojamento da junta e da própria junta para garantir a estanquidade no fecho da tampa (Fig. 5). - Os componentes da bomba que, devido à sua utilização habitual, sofram desgaste e/ou deterioração devem ser substituídos periodicamente para manter o bom rendimento da bomba. A tabela a seguir lista os componentes fungíveis e/ou consumíveis da bomba e o período de tempo após o qual devem ser substituídos. DESCRIÇÃO DO COMPONENTE INTERVALO DE TEMPO ENTRE SUBSTITUIÇÓES Capacitor 10 000 h Rolamentos 10 000 h Fecho mecânico 10 000 h Juntas e outros elementos de estanquidade (1) 10 000 h (1) A abertura e o fecho da bomba para a substituição de qualquer uma das peças sobresselentes internas não garante a estanquidade posterior. Por esse motivo, recomenda-se substituir as juntas tóricas e os elementos de estanquidade sempre que a junta mecânica e/ou os rolamentos forem substituídos. O período de vida útil estimado das peças anteriores foi estabelecido tendo em conta condições normais de utilização e instalação do produto. Seguir as instruções do manual de instalação para manter o período de vida útil da bomba.

- O conjunto do motor pode ser desmontado do corpo da bomba, sem necessidade de desligar as tubagens de aspiração e impulsão da bomba. - Para desmontar o Conjunto do motor do corpo da bomba, retirar os parafusos que os unem.

7. TABELA DE AVARIAS

1. A bomba não enche

4. A bomba não arranca

2. A bomba apresenta pouco caudal

5. O motor faz barulho mas não arranca

3. A bomba faz ruído

6. Paragem do motorManual de instalação e manutenção geral - BOMBAS PARA PISCINAS

Entrada de ar pela tubagem de aspiração Vericar o estado das uniões e das juntas do tubo de aspiração Estanquidade deciente da tampa do ltro Limpar a tampa do ltro e vericar o estado da junta de borracha Rotação do motor invertida Inverter 2 fases da alimentação Tensão incorreta Vericar a tensão da placa de características e a da rede elétrica Pré-ltro obstruído Limpar o ltro Perdas de carga na instalação Evitar ao máximo que os elementos produzam perdas de carga Fixação incorreta da bomba Fixar corretamente a bomba Motor bloqueado Desmontar o motor e consultar o serviço técnico Aumento da temperatura na caixa de terminais por ação do arco voltaico Vericar as ligações da caixa de terminais O protetor térmico dispara Realizar corretamente a ligação dos cabos aos terminais das caixas de terminais Ligações da caixa de terminais mal efetuadas Apertar corretamente o cabo no terminal / Adaptar o tamanho da ligação do cabo aos terminais da caixa de terminaisΕγχειρίδιο Εγκατάστασης και Συντήρησης - ΑΝΤΛΙΕΣ ΠΙΣΙΝΑΣ

1.1. De acordo com estas disposições, o vendedor garante que o produto Astral correspondente a esta garantia (“o Produto”) não apresenta nenhuma falta de conformidade no momento da sua entrega. 1.2. O Período de Garantia para o produto é de dois (2) anos e é calculado desde o momento da sua entrega ao comprador. 1.3. Se se produzir uma falta de conformidade do Produto e o comprador a noticar ao vendedor durante o Período de Garantia, o vendedor deverá reparar ou substituir o Produto à sua própria custa no lugar que considere oportuno, salvo se isso for impossível ou desproporcionado. 1.4. Quando não se possa reparar ou substituir o Produto, o comprador poderá pedir uma redução proporcional do preço ou, se a falta de conformidade é sucientemente importante, a resolução do contrato de venda. 1.5. As partes substituídas ou reparadas em virtude desta garantia não ampliarão o prazo da garantia do Produto original, embora disponham da sua própria garantia. 1.6. Para a efectividade da presente garantia, o comprador deverá acreditar a data de aquisição e entrega do Produto. 1.7. Quando tenham transcorrido mais de seis meses desde a entrega do Produto ao comprador e este alegue falta de conformidade daquele, o comprador deverá acreditar a origem e a existência do defeito alegado. 1.8. O presente Certicado de Garantia não limita ou pré-julga os direitos que correspondam aos consumidores em virtude de normas nacionais de carácter imperativo.

2. CONDIÇÕES PARTICULARES

2.1. A presente Garantia cobre os produtos da família “Sena” de AstralPool. 2.2. Este Certicado de Garantia será válido em países da União Europeia. Qualquer país fora da União Europeia poderá estar sujeito a requisitos mínimos de garantias internas. 2.3. Para a ecácia desta garantia, o comprador deverá seguir rigorosamente as indicações do Fabricante incluídas na documentação que acompanha o Produto, quando esta resulte aplicável segundo a gama e modelo do Produto. 2.4. Quando se especique um calendário para a substituição, manutenção ou limpeza de certas peças ou componentes do Produto, a garantia só será válida quando se tenha seguido correctamente o referido calendário.

3.1. A presente garantia só será de aplicação nas vendas realizadas a consumidores, entendendo-se por “consumidor”, aquela pessoa que adquire o Produto com ns que não entram no âmbito da sua actividade prossional. 3.2. Não se outorga nenhuma garantia a respeito do normal desgaste por uso do produto. Em relação com as peças, componentes e/ ou materiais fungíveis ou consumíveis como fechos mecânicos, rolamentos e elementos de estancidade se estará de acordo com o disposto na documentação que acompanhe o Produto, no seu caso. 3.3. Ficam fora do alcance da presente garantia os elementos acessórios ao produto “Sena” não incluídos explicitamente com ele, tais como armários de manobra, transformadores, equipamentos de protecção, etc. 3.4. Estão cobertos pela garantia as falhas no produto originadas única e exclusivamente por defeito de materiais e/ou mão de obra. A garantia não cobre aqueles casos em que o Produto: (I) tenha sido objecto de um tratamento incorrecto; (II) tenha sido instalado, reparado, mantido ou manipulado por pessoa não autorizada ou (III) tenha sido reparado ou mantido com peças não originais. Fica fora do alcance da presente garantia as deteriorações originadas por usos acidentais ou inadequados como:

• Funcionamento da bomba em seco

• Dosagem incorrecta dos produtos químicos na piscina.

• Danos de água procedente de elementos exteriores às condições de bombeamento.

• Ventilação inadequada.

• Uso em aplicações diferentes da ltragem de água em piscinas. 3.5. Quando a falta de conformidade do Produto seja consequência de uma incorrecta instalação ou início de funcionamento, a presen- te garantia só responderá quando a referida instalação ou início de funcionamento estiver incluída no contrato de compra-venda do Produto e tenha sido realizada pelo vendedor ou sob a sua responsabilidade.95 Εγχειρίδιο Εγκατάστασης και Συντήρησης - ΑΝΤΛΙΕΣ ΠΙΣΙΝΑΣ

• Directiva de equipamientos de baixa tensão 2014/35/EU

• EN 62233:2008 Medição EMC de eletrodomésticos (exposição humana)

• EN 50581:2012 / EN 63000:2018 Documentação técnica RoHS II

• EN ISO 3744:2010 Acústica

• Nível de potência acústica medido: 58 / 64,5 / 69,4 dBA
