| Marca | Zibro |
| Modelo | LC DX 320 |
| Tipo de produto | Aquecedor móvel a combustível líquido (parafina) |
| Dimensões (L × P × A) | 376 × 296 × 438 mm |
| Peso | 8,0 kg |
| Alimentação elétrica | 230 V ~ 50 Hz |
| Consumo elétrico (ignição/contínuo) | 320 W / 13 W |
| Potência calorífica máx./mín./nominal | 3100 W / 800 W / 1950 W |
| Combustível | Combustível líquido para aquecedor móvel conforme decretos 2002/2010 |
| Capacidade do tanque removível | 5,4 litros |
| Autonomia (mín./máx.) | 16,7 h / 65 h |
| Ignição | Elétrica |
| Funções principais | Ajuste de temperatura, timer, modo econômico (SAVE), bloqueio infantil, detecção de qualidade do ar (CO2), desligamento automático 65 h, ajuste de altitude |
| Manutenção e limpeza | Limpar semanalmente a tampa do ventilador e a grade; limpar o filtro de combustível regularmente |
| Segurança | Dispositivo de controle do ar (corte automático), proteção anti-tombamento, termostato, sistema autolimpante, desligamento automático após 65 h |
| Peças de reposição e reparabilidade | Bomba manual, tampa de transporte, filtro de combustível; reparos por especialista credenciado |
| Informações gerais | Garantia de 4 anos; conforme NF 128, CE, normas EN 60335; uso em interior, cômodo de 48 m³ mínimo |
Perguntas frequentes - LC DX 320 ZIBRO
Perguntas dos utilizadores sobre LC DX 320 ZIBRO
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aquecimento em formato PDF gratuitamente! Encontre o seu manual LC DX 320 - ZIBRO e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. LC DX 320 da marca ZIBRO.
MANUAL DE UTILIZADOR LC DX 320 ZIBRO
1 Deve ter sempre em atençao as crianças, estas nao devem brincar com o aparelho.
2 NAO transporte o aquecido quando está acesso ou não quente, NEM encher de combustivel ou fazer qualquer trabalho de manutenção.
3 Posizione a frente do aquecedor a una distancia minima de 1.5m de paredes, cortinados e mobilias.
4 NAO utilize o aqueductor em recintos com poira porque a combustao não sera a ideal. NAO use o aqueductor perto da banheira, chuveiro ou piscina.
5 Desligue o aquecedor antes de sair de casa ou na hora de dormir. Se sair de casa por um longo periodo de tempo (por exemple, férias), desligue o aquecedor.
6 Armazene e transporte o combustivel somente em depositos ou bidões destinados para oefeito.
7 Certifique-se de que o combustível não está exposto ao calor nem mudanças extremas de temperatura. Guarde SEMPRE o combustivel em lugar fresco, seco e escuro (a luz solar irá afetar a优质的 do mesmo).
8 NUNCA utilize o aquecedor em locais onde existam gases ou vapeores nocivos (por exemple gases de escape ou vapeores de tinta).
9 A grelha do aquecedor fica quente, ao cobrir com algoum material pode causar um incendio.
10 Certifique-se SEMPRE de que existe ventilação suficiente.
11 O aquecedor não deve estar colocado imeditamente abaixo de uma tomada.
12 As crianças com idade inferior a 3 anos devem ser mantidas à distência, a não ser que sejam continuamente vigiadas. As crianças com uma idade a partir dos 3 e inferior a 8 anos apenas podem ligar/desligar o aparecido se o mesmo tiver sido colocado ou instalado na sua posicao operativa normal, e caso tenham recebido指示os ou instruções quando a utilização do aparecido com segurar, com conheçimento dos perigos tão envolvidos. Crianças com uma idade a partir dos 3 e inferior a 8 anos não devem ligar, regular e limpar o aparecido ou efetuar a manutenção do Utilizador.
CUIDADO - Algumas partes deste produits podem ficar muito quentes e provocar queimaduras. Deve ser prestada especial atençao na presence de crianças e pessoas vulineraveis.
13 As crianças não devem brincar com o aparelho.
14 A limpeza e manutençãoeloutilizador não sera feita por criançassem supervisão.
15 NAO permaneca demasiado tempo jinto ao aquecedor.

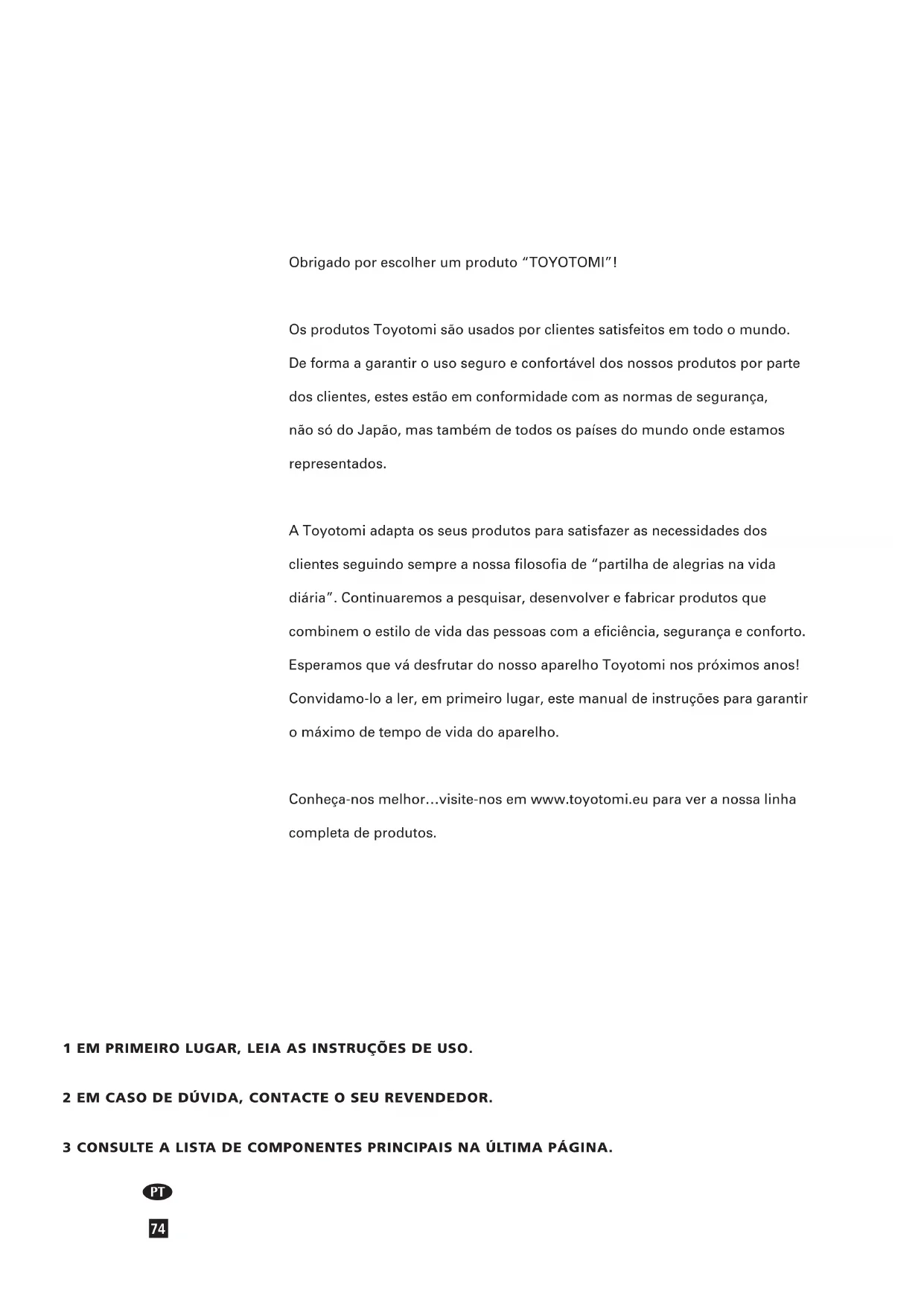

Obrigado por escolher um produit "TOYOTOMI"!
Os produits Toyotomi são usados por cliente satisfeitos em todo o mundo. De forma a garantir o uso seguro e comfortavel dos outros produits por parte dos cliente, estas está em conformidade com as normas de seguranca, não so do Japão, mas tambem de todos os País do mundo onde estamos representados.
A Toyotomi adapta os seu's produits para satisfazer as necessities dos clientses segindo sempre a)nossa filosofia de "partilha de alegrias na vida diaria". Continuaremos a pesquisar, desenvolver e fabricar produits que combinem o estilo de vida das pessoas com a eficiência, seguranca e comfortso. Esperamos que vá desfrutar do meuasurelho Toyotomi nos prósimos anos! Convidamo-lo a ler, em primeiro lugar, este manual de instruções para garantir o maior de tempo de vida do aparelho.
Conheça-nos melhor...visite-nos em www.toyotomi.eu para ver a)nossa LINHA completeness de produits.
1 EM PRIMEIRO LUGAR, LEIA AS INSTRUÇÉS DE USO.
2 EM CASO DE DUVIDA, CONTACTE O SEU REVENDEDOR.

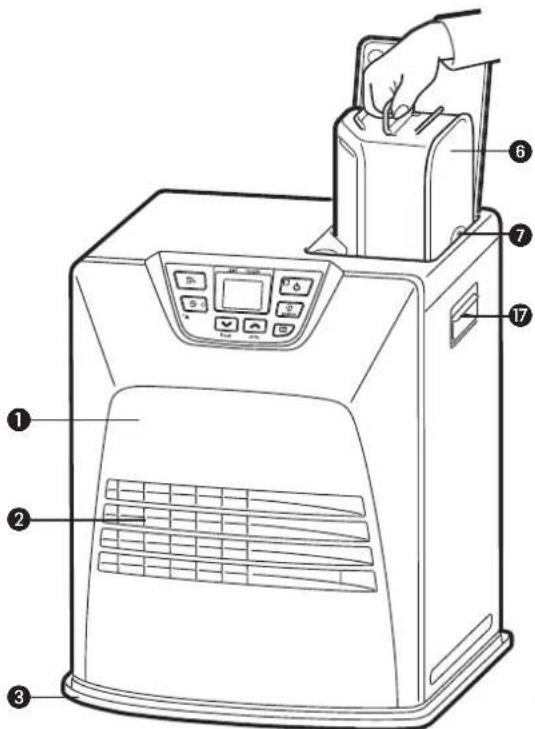

3 CONSULTE A LISTA DE COMPONENTES PRINCIPAIIS NA ÚLTIMA PÁGINA.
INSTRUÇÉS GERAIS DE USO
Abaixo encontrará os principais passos a tomar para usar o seu aqueductor. Para mais detalles, consulte o MANUAL.
1 Retire todos os materiais da embalagem (veja o capitulo A, Fig. A).
2 Encha o tanque removerivel (veja capitulo B, Fig. C).
3 Insira a ficha na tomada de parede.
4 Ligue o aquecedor usingo o botao 2 (veja capitulo D).
5 Se for necessário mude a temperatura usingo o botao de ajustamento (veja capitulo E).
6 Desligue o aquecedor usingo botao 12.
- Paraantar incendios,deve encher o deposito removalvwheno o aquecedor está desligado e fora do local ond o aquecedor está instalado.
- DepoS de encher o deposito certificque-se de que a tampa está bem fechada e que está a uma distancia adequada de qualquer fonte de calor e fogo (veja o Secao B).
- A primaira vez que acender o aquecedor este emitirá um cheiro caraterístico a ser "novo".
- Guarde todos os recipientes do combustivel com as tampas e selos originais em local fresco e seguro.
- Use um combustivel novo no inico de cada本站ao.
- Utilize開放es parafina pura de alta calidad e de acordo com a leiisagem em vigor (TOYOTOMI combustivel).
- Antes de Mudar demarca e/ou tipo de combustivel certifique-se de que esvizazia todo o combustivel existente no interior do aquecedor.
O QUE PRECISA SABER ANTES DE COMEÇAR A USAR
CERTIFIQUE-SE SEMPRE QUE EXISTE BOA VENTILACAO
Leia este manual, cuidadosamente, antes de usar o aparelho e guarde-o para futuras consultas. Instale o disposito apenas quando this é em conformidade com a leiisalao, portarias e normas locais e nacionais aplicaveis. Este produits destinase a ser uso como aquecedor domestico e so é adequado para uso em locais secos e em ambientes fechados tais como a sala de estar, cozinha e garagem.
Este aquecedor está equipado com umsystema de controlo de qualidaddo ar 20. O aquecedor apaga-se, automaticamente, quando a ventilacao do espoço é insufi-ciente ou quando se usa o aparelho numa area婴幼儿.
Para obter uma temperatura agradavel e segura, verifique se existe ventilacao suficiente no local.
NOTA: Para evaporar que o aquecedor se apague inesperadamente, recomendamos que deixe uma porta ou uma janela entreaberta.
Para poder utiliser o aqueductor com segurar e sem necessidade de ventilacao suplementar, é necessario uma area minima (ver Secao P). Se o espoço em questiono é mais pouco que o indica, devearethrabrir umaportoujanela (2,5cm) .E importante que em cada local ond e aqueductor éutilizado,existacirculacao de ar suficiente (ambas aberturas devem ter uma sequcao minima de 50~cm^2
Recomendamos también que tal soit feito em locais altamente isolados ou sem correntes de ar e/ou a altitudes elevadas. Não utilize o aquecedor em caves e recintos subterraneos.
Não são permitidas 修改 ao Sistema de segurarça pois comprometem a garantia do functimento correto da sonda de ar. Em caso de duvida, consulte o seu revendedor.
INSTRUÇões ESPECIFICAS PARA FRANÇA: O seu aquecedor foi projetado para o uso exclusivo de combustíveis liquidos para aquecções portáteis, de acordo com os decretos de 18-07-2002 e 25-06-2010. É probida a'utilização de outros想不到 de combustível. Verifique com o seu revendedor ou visite/DDo site identificar os nossois distribuidores. Este equipamento tratata-se dum aquecedor de combustível liquido portâtil e destina-se a uso como aquecimento suplementar, e não como uma fonte de calor continua.
INSTRUÇÉS ESPECIFICAS PARA REINO UNIDO: Deve usar combustível parafina classe C1, em conformidade com BS2869, Secção 2 ou equivalente.
Outilizadordeve observar as seguiñtes instruções para uso adequado: NAO
- Usar gasolina.
- Usar o aquecedor portàtil a funciona com combustível liquido em caravanas, barcos e no interior de veículos.
- Usar o aquecedor portál a functionar com combustivel liquido em espacios insuficmente ventilados (consulte aabela de propriedades com as dimensoes minimas do espo a ser aquecido), salas subterraneas e/ou a uma alta superior a 1900 metros.
- Modificar as caracteristicas de seguranca do aquecedor.
O uso deste tipo de aquecimento em espacços Públicos está sujeito a autorização regulamente prévia. Obter informação adequada sobre este assunto com antecedência.
COMBUSTIVEL CORRETO
O seu aquecedor foi projetado para a queima de parafina liquida (combustivel especial para aquecedores), de alta qualidade e livre de agua (TOYOTOMI combustivel). Apenas este tipo de combustivel garanthe uma combustao limpa e completeness. Um combustivel de qualidade inferior pode conducir a:
- Major的概率值
- Major probability of avarias
- Uma combustao incomplete
- Uma reducao da durabilitadoe aquecedor
- Formação de fumos e maus odeores
- Depóstito de impurezas na grelha ou no revestimento
Usar um combustivel correto é, poi, essencial para uma utilização segura, eficiente e comportavel do seu aquecedor.
A garantia não cobre danos e/ou mau functimento do aquecedor, devido à'utilização de outras combustível que não a parafina pura, livre de água e de alta qualidade.
Consulte sempre o seu distribuidor sobre qual o combustível a usar para o seu aquecedor (www.toyotomi.eu).
Apenas o uso do combustivel correto assegura o uso seguro, eficiente e comportavel do seu aquecedor.
Este saco de transporte é embalado separamente
na caixa. Este saco
é nécessário para
transportar sem problemas o aquecedor après o uso.
Guarde-o bem!!
MANUAL
A INSTALAÇÃO DO AQUECEDOR
Retire com cuidado o seu aquecedor da caixa e verifique o conteudo. Além do aquecedor deve ter:
- uma bomba manual de combustivel.
- ama tampa de transporte (Amarelo)
- manual de instruções de'utilisation
Conserve a caixa e os materiais da embalagem (Fig. A) para armazenagem e / ou transporte.
2 Levante a tampa do deposito e remove o cartao.
3 Encha o deposito Removedivel conforme indicado no Secao B.
4 O chão deve estar firme e nivelado. Reposicao r o aquecedor, quando não está nivelado. Não corrigir a situacao, colocando livros ou outros materiais sob o aquecedor.

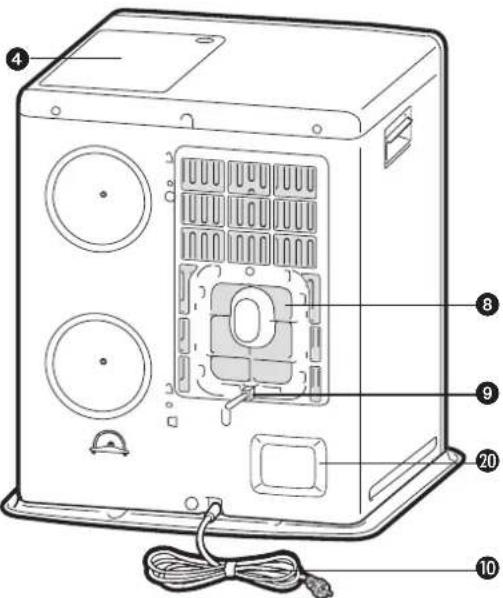

5 Insira a ficha 10 na tomada (230 Volts - CA/50 Hz) e define o tempo correto atravês do botão de regulação 14 (veja capítulo C).
6 O seu aquecedor está ahora pronto para usar.
MODO "ALTITUDE"
1 Se o aquecedor for utilizes a una altura entre 800 m e 1300 m, use o modo de altitude 1. Prima o botao de altitude 9 com una hasta finala como a de um clipe e ligue o aparelho à tomada simultaneamente. Iré então aparecer "f" no visor.
2 Se o aquecedor for utilizes a uma altura entre 1300 m e 1900 m, use o modo de altitude 2. Depois de ter definido o modo de altitude 1, prima o botao de altitude 19 com uma hora fina e ligue de novo o aparelho à tomada simultaneamente. Iré entao aparecer "e" no visor.
3 Desligue o modo de altitude premindo o botao de altitude 19 desligando a tomada simultaneamente antes de definir o modo de altitude 2. Iracinnamonaparecer "G" no visore o simbolo "A" desaparecerca.
NOTA: quando o modo de altitude 1 está definido, o símbolo de altitude “▲” acende no visor. quando o modo de altitude 2 está definido, a símbolo de altitude “▲” fica a pizarça durante a operação.
NOTA: Caso ocorrna uma falha de energia ou desligamento do aquecedor, a definição de altitude permanecera.
Nāo usar o aquecedor a altitudes superiores a 1900 metros.
LIGAR O VOLUME
Este aquecedor pode ser ligado ao volume de som da campainha. A configuraçao inicial está no nivel Alto.
1 Prima a tecla SAVE 16 e mantenha-a premida por um tempo superior a 3 segundos, o volume do som da campainha sera entao alterado de Alto para Baixo.
2 Prima a tecla SAVE e mantenha-a de novo premida por um tempo superior a 3 segundos, o volume do som da campainha sera entao alterado de Baixo para Alto.
NOTA: O;nével de volume poderá ser apenas Baixo ou Alto, mas o alarme do disposítivo de segurança soa em;nével Alto.
NOTA: Quando o aquecedor for desligado ou antes uma falha de energia, o volume ficará com a configuração inicial Alta.
B ABASTECIMENTO DE COMBUSTIVEL
Nunca encha o deposito removal na sala de estar, faça-o num espoço mais apropriad (existe sempre o risco de derrame de combustivel).
Siga o procedimento abaixo descririto:
1 Certifique-se de que o aquecedor está desligado.

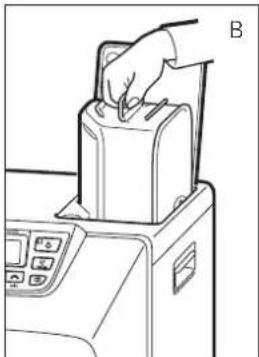

2 Abra a tampa e retire o deposito do aquecedor (Fig. B).
Cologne o tanque removivel (tampa para cima) e desenrosque a tampa do combustivel (Fig. C).
NOTA: Algumas gotas poder escorrer do tanque.

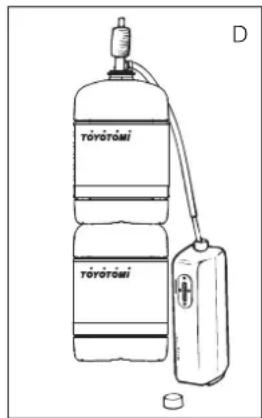

Encha o tanque Removedivel usingouma bomba de combustivel (consulte as instruções de functiomento da bomba de combustivel). Certificque-se de que aquecedor está numa posicao mais alta do que o tanque Removedivel (Fig. D). Inserir o tubo com nervuras na abertura do reservatorio amovivel.
4 Durante o enchimento verifique o medidor de combustível do tanque (Fig. E). Pare de encher quando o medidor indica que o tanque está cheio. Nunca encha demasiado o tanque, principalmente, quando o combustível estiver demasiado frio (o combustivel dilata ao aquecer).
5 Deixe que o combustivel que resta na bomba flua de volta ao bidao e retire custadosamente a bomba. Volte a colocar a tampa no tanque. Limpe o combustivel, eventualmente, derramado.
6 Verifique se a tampa do tanque está bem ajustada e apertada. Coloque de novo o deposito removível no aquecedor com a tampa para baixo. Fecha a tampa.
CAJUSTE DO RELOGIO
So é possivel definir a hora correta, quando o aquecedor estiver ligado à corrente eletrica e não estája a queimar. Use as teclas de ajuste 4 para definir o tempo. Primeiro, pressione qualquer uma das两大 teas para ativar esta funcão (os 4 digitos 1 comoarao a piscar). Em seguida, ajuste as horas com a tecla da esquerda (▼ hour) e os minutos com a tecla da direita (▲ min.). Pressione uma vez paraLERar o valor em uma unica unidade. Se mantiver a tecla pressionada, o valor vai Continuing a subir, ate que solte a tecla novamente. Depos de, aproximamente, 10 segundos os 4 digitos deixarao de piscar e o acertar sera bloqueado (Fig. F). 5 minutos deposite ser desligado o aquecedor, as informacoes no visor desaparecerao e o aquecedor passa automaticamente para a posicao stand by.
Se o aquecedor for desligado (oua corrente foi cortada), tera de ajustar, novamente, a hora.
DACENDER O AQUECEDOR
Quando uso pela 1^a vez, um novo aquecedor origina algoim cheiro por um curto periodo de tempo. É necessário providenciar ventilação extra.
Ligar sempre o aquecedor com tecla ②. Nunca usar fósforos ou isqueiro.
Pressione o botão ② para ligar o aquecedor. O lâmpada do POWER começa a piscar, sinal de que o aparecido está em processo de igniação de trabalho. quando o lâmpada do POWER para de piscar e passa a vermelho o aquecedor começa a funcional, ou está em processo de queima. No display ① aparecem Doyleiros (Fig. G): o da esquerda (set) indica a temperatura desejada e pode ser ajustado com as teclas de ajuste (veja o capítulo E); o da direita indica a temperatura do espoço.
F: quando os 4-digitos deixarem de pizar, o acertar sera bloqueado no valor indicado.
E PROGRAMAÇÃO DA TEMPERATURA
O ajuste da temperaturasole podesser efetuado quando o aquecedor está aqueimar.Useas teclasdeajuste14paraajustaratempoatura.Primeiro pressione qualqueruma dasdussteclaspara ativar estafuncao(amarca ^o C 10comeaapiscar)，de seguida，ajusteatempoaturacomatecla da direita（△min.-para subiratempoaturaoucomatecla da esquerda(▼hour-parabaixaratempoatura).Pressioneuma vezparaaugentarov valoruma unidade.Apos10segundosamarcaaParaediscaroeajusteestaraconclusio(Fig.G).
Os ajustes de temperatura disponible variam entre 6^ e 28^ . quando o aquecedor for desligado (ou antes uma falha de energia), a temperatura sera reajustada para o valor padrão de 20^ .
F USAR O TEMPORIZADOR
O temporizador permite ligar o aquecedor automaticamente a uma hora predefinida. Para ligar o temporizador a hora tem de estar correta (ver Secção C) e o aquecedor tem de estar desligado. Siga o procedimento abaixo:
Depois disso pressione o botao e a tecla timer 15. A luz TIMER 18 e os 4-digitos 1 comeam a piscar.
2 Use as teclas de ajuste 14 para alterar a hora a que o aquecedor deve ligar. Use a tecla esquerda (Vhora) para definir a hora e tecla direita (Amin.) para definir os Minutes (intervalos de 5 horas).
3 Depois de aproximadamente 10 segundos os 4-digitos comoam novamente a informacao CLOCK e a luz TIMER (acendera,indicando que a funcao temporizador foi ativada (Fig. H).
4 O temporizador garant que o local sera aquecido aproximadamente para a temperatura programada.
! quando pretender desligar o aquecedor e acendé-lo novamenteutilizando a funcão temporizador, apenas tem de pressionar a tecla TIMER (ver Secção G).
Pressione o botão uma vez para desativar a funcao temporizador.
G DESLIGAR O AQUECEDOR
Háreasaneirasdesligor oaquecedor:
1 Pressione o botão ①. O display minha o sinal de CLOCK. Dento de, aproximamente, um minuto a chama está apagada.
2 Para desligar o aquecedor de forma manual e de maneira a que aproxima vez ligue com o temporizador, pressione o botao TIMER 15. Assim, não so oproprio aquecedor desiga, mas ao mesmo tempo ativa a funcao de temporizador. Pode alterar o tempo definido utilizing as teclas de ajuste 14 (ver Secacao F).
H INFORMAÇÃO DO DISPLAY

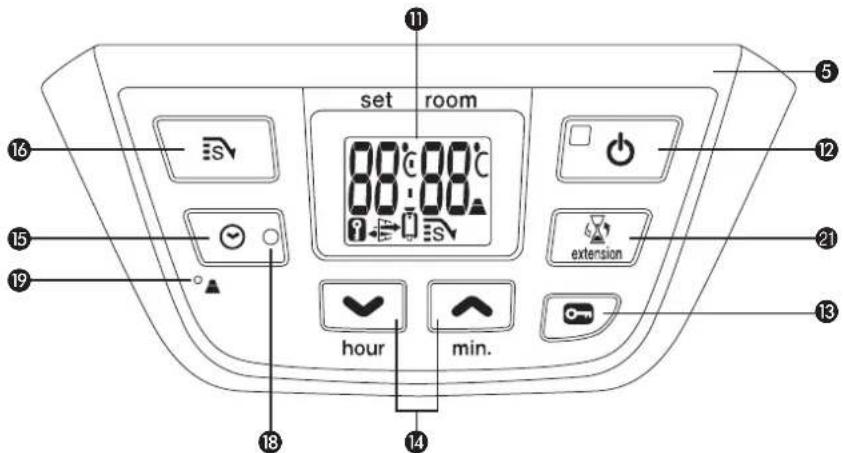

A visualização das informações no display ① não serve apenas como indicator do tempo e da temperatura (seções C, E, e F), este también indica qualquer mau funciona do aquecedor. O Código naanela de informações diz-lhe qual é o problema:
Código INFORMAÇAO SOLUÇAO
E- Temperature muito elevada. Arrefecer e reiniciar.
F - D Energia interrompida. Reiniciar o aquecedor.
F - I Resistência do queimador defeituosa. Consultar o revendedor.
H: A luz TIMER indica que a funcao foi ativada.
Volte a acender o aquecedor imeditamente antes a extinção.
Aguarde aprox. 30 seg. e volta a acender(before de ter ligado aficha de novo.
E-5
Segurarca anti-queda. Reacender o aquecedor.
E-
5 Falha de combustao. Consultar o revendedor.
E-7
Temperatura ambiente Se necessario, reacender
superior a 32^ o aqueductor.
E-
B Ventilador avviado. Consultar o revendedor.
E-
B1 Frequency anomal. Insira a ficha na tomada de parede de novo.
Co
nsultar o revendedor.
E-
Filtro de ar sujo Limpar o filtro.
Uor
nba de combustivel suja.
Consultar revendedor.
65 Hr
Aquecedoresteveafunctionar
65
Desligou-se automaticamente.
Reacender o aquecedor.
Sem combustivel.
Reabastecer o deposto.
-
- :
Muito pouca ventilacao.
E-11+
Muito pouca ventilacao.
Melhorar a ventilação.
Melhorar a ventilacao.
Contate sempre o seu revendedor para qualquer mau functimento que nao conste da lista acima, ou quando o erro se mantem antes da correção corretiva descrita.
DESATIVACAO AUTOMÁTICA
Este aquecedor está equipado com umsystema seguranca que o faradesligar automaticamenteapos65horasdeoperacaocontinua.Aseguirapareceranovisor:55Hr.Se desejar,poledligar, novamente,oaquecedor pressionandoobotao 已 (ver capituloD).
MODO DE LIMPEZA AUTOMÁTICO
Se o aquecedor for queimando continuamente durante das horas na sua configuraçao mais alta, este fara automaticamente a operatione de autolimpeza. O display做不到 orowningo eçapos volta para e. O procedimento demora 5 minutos, durante os quais o aquecedor vai queimar na sua configuraçao mais baixa, enquanto o queimador se limpa automaticamente. quando o queimador está limpo, o aquecedor muda, automaticamente, para a configuraçao mais alta.
1
TECLA DE BLOQUEIO / CONTROLLO PARENTAL
Obloqueio de seguranca pode ser uso para evitar que ascriancas, acidentalmente, mudem as configurações do aquecedor. quando o aquecedor está a queimar e obloqueio está ligado, o aquecedor apenas pode ser desligado. As otheras funções estao bloqueadas. Se o aquecedor está desligado, obloqueio de seguranca tempospande a ligaço acidental do aquecedor. Ative obloqueio de seguranca, pressionando a tecla 13 e mantendo-a pressionado por mais de 3segundos.Oindicador KEY-LOCK O -aparece no visor de informacoes (Fig. I),indicando que obloqueio de seguranca foi ativado.Desligue obloqueio de seguranca, pressionando a tecla 13e mantendo-o pressionada por mais de 3segundos.
J
USO CORRETO DE SAVE
A funcão SAVE permite limitar a temperatura. quando this funcção está ativada, o aquecedor des Liga-se, automaticamente, quando a temperatura ambiente for superior à temperatura definida em 3^ . Posteriormente, quando a temperatura ambiente descer para a temperatura ajustada, o aquecedor Liga automaticamente. Ative a opção SAVE, pressionando a tecla apropriada. A luz SAVE acende-se (Fig. J). Deslique a funcção pressionando a tecla SAVE mais uma vez.
I: Quando o sinal aparece, o bloqueio de segurarca para crianças foi ativado.
J:Quando a luz SAVE acende-se o aquecedor liga/deslga automaticamente de forma a manter o intervalo de temperatas seleccionado.
Sem o ajuste SAVE o aquecedor irá fazer a temperatura definida por aproximação, bem como, adapter a sua capacidade de aquecimento. SAVE é um ajuste de poupança que pode usar quando, por exemplo, não está presente no espoço ou para impedir que este arrefeca.
Quando o indicator de combustivel aparece, significica que ha apenas combustivel disponible para mais 10 Minutes. A contagem decrescente do tempo de aquecimento restante pode ser visto no esca de informacao (Fig. K). Agora tem 2 opções:
- Remova o tanque de combustivel e encha-o fora do local (Secção B).
- Carregue no botão extension. Ao carregar neste botão, o aquecedor permanecera ligado por mais 60 horas nas mesma definições.
Depois às vezes o aquecedor regressar, automaticamente, à sua posicao mais baixa. No display surgirá o número 60, que descérá para 10. No visor, aparece o número 10, ouve-se um sinal de alarme a cada dois minutos, avisando que tem de encher o tanque Removedivel. Se esta operação não for efetuada, o aquecedor desliga. quando se desliga, o aquecedor emite um sinal de alerta. O indicator de combustível piscá, o display minha quatro linhas ( -) a piscar no visor de informacoes. Para interromper esta informacao prima o botão , mais uma vez.
Quando o aquecedor tiver consumido todo o combustivel e desligado, vais demorar algo um tempo, antes que o aquecedorosteja pronto para uso.
L INDICADOR DE "RESPIRO"
Quando a ventilacao do espo insuficie, o aquecedor desiga automaticamente.
Quando esta situação ocorre, aparece a informacao E-1/a piscar no display e o sinal VENT visivel (Fig.L).Depois de melhorada a ventilacao (por exemple abrindo um pouco uma porta ou janela), o aquecedor podera ser, novamente, ligado 12.
M MANUTENÇA O
Desligue o aquecedor e deixe arrefecer antes de iniciair qualquer travafo de manutenção. Desligue tambem a ficha da tomada. O seu aquecedorrequire pouca manutenção. E, no entanto, importante que limpe ofeito de ventilação 8 com um aspirador de po e a grelha 2 com um pano humido, uma vez por semana.
1 Remova o tanque removerivel do aquecedor e retire o filtro do combustivel (Fig. M). Algumas gotas poder ser derramadas do filtro.
2 Remova a sujidade batendo, suavamente, com o FILTER de combustivel, voltado para baixo, numa superficie dura. (Nunca limpar com agua!)
3 Coloque o filtro de combustivel no aquecedor.
Pontualmente, é recomendável remover a poeira e as manchas com um pano humido, caso contrário, poderão surgir manchas de dificil remoçao.
Não remove componentes do aqueductor. Contate sempre o seu revendedor para reparações. quando o cabo de alimentação estiver danificado, está ser substituído por instalador autorizado. Use um cabo novo do tipo H05 VV-F
K: quando o indicator FUEL surge, o display indica o número de horas restantes para consumir o combustível no reservatório.
L: Uma luz a piscar indica que necessita de ventilacao adiconal.
Filtro de combustivel
PT
81
N ARMAZENAGEM (FIM DA TEMPORADA DE AQUECIMENTO)
No fim da temporada de aquecimento, guarde o aquecedor num lugar sem po, se possivel, na embalagem original. O combustivel que sobra não pode ser uso naproxima estação de aquecimento. Por isso recomendamos a queima total do combustivel. Se restar algoum combustivel não o deite fora, mas descarte-o de acordo com a leiislação de eliminação de resíduos químicos dométricos.
Inicie sempre a nova temporada de aquecimento com combustivel novo. quando recomeçar a utiliser o aqueductor siga, novamente, as instruções (a partir do capítulo A).
Tapon de transporte
OTRANSPORTE
Tome as seguiñtes medías para estar o cerramamento de combustível durante o transporte do aquecedor:
1 Deixe arrefecer o aquecedor.
2 Retire o tanque remover e do aquecedor e remove o fazer do combustivel (veja a Secção M, Fig. M). Podem verter algumas gotas do fazer; mantenha um pano à maior. Guarde o fazer do combustivel e o tanque remover para do aquecedor.
3 Coloque a tampa de transporte na posicao do FILTER do combustivel (Fig. N). Pressione firmamente. A tampa de transporte irá, tanto quanto possível, prevenir vazamento de combustivel do aquecedor durante o transporte.
4 Desloque sempre o aquecedor na posicao vertical.
5 Antes do transporte ou no caso de ter uso combustivel errado ou sujo, esvazie o tanque fixo usinga bomba de combustivel. Primeiro remove o除外 do combustivel e, em seguida, insira a bomba de combustivel no tanque fixo vazio. Siga o mesmo procedimento se o tanque de combustivel contémágua.
P ESPECIFICAÇÉS
| Ignião电解ico dimensoes (mm) largura 376 | ||
| Combustivel parafina liquida para aquecedor (placa de base incl.): profundo 296 | ||
| Potência (kW) max. 3.10 alto 438 | ||
| Potência (kW) min. 0.80 Acessórios: - bomba manual de combustível | ||
| Volume idônio do Habitáculo (m3)* 48-120 - tampa de transporte | ||
| Consumo de combustível (l/hora)* 0.323 Tensão da rede 230 V | ||
| -- AC / 50 Hz | ||
| Consumo de combustível (g/hora)* 258 Consumo电解ico da: | ||
| Duração da combustão por deposito (hora)* 16.7 - ignião 320 W | ||
| Capacidade do deposito (litros) 5.4 - continuo 13 W | ||
| Peso (kg) 8.0 Potência do fusível 250V, 5A | ||
Monitoramento da qualidade da ventilacao (renovacao de ar): Medico direta do nivel de CO2 (sensor NDIR de CO2 E-Guard 20
* Em caso de estar em posicao maxima ** Estes values são a titulo indicativo
Q CONDIÇÉS DE GARANTIA
O seu aquecedor vem com uma garantia de 48 vezes a partir da data da compra. Durante thise periodo todos os defeitos de material ou fabricacao seraisolutacionados gratuitemente. As seguients dispositions aplicam-se, relativamente, a esta garantia:
1 Rejeitamos,explicitamente,qualqueroutra reclamaço de indemnização, inclusive danos indiretos.
2 Quaisquer reparacoes ou substituicao de componentes dentro do prazo de garantia nao resultarao numa extensao do prazo de garantia.
3 A garantia deixa de ser aplicavel, quando o aquecedor tiver sido modificado, terem sido realizadas peças não originais ou quando é reparado por terreiros.
4 A garantia não se aplicá as partes que está sujeitas a desgaste normal, mais como a estéira do queimador, qualquer tipo de vedação e a bomba de combustível manual.
5 A garantia so é aplicável, com a apareçao da fatura de compra datada e se não foram feitas alteracoes à mesma.
6 A garantia não se aplica a danos causados por ações que não está em conformidade com as instruções de uso, negligência, e o uso de um tipo incorreto de combustível ou combustível para do prazo de validade. A Utilização de combustível incorreto pode mesmo ser perigosa*.
7 Os custos de transporte e os riscos envolvidos durante o transporte do aquecedor ou componentes são sempre suportados pelo comprador.
A fim de evaporar custos desnecessários, recomendamos que, primeiramente, leia sempre as "instrções de uso" cuidadosamente. No caso de estas não levaram a nenhumasolução, leve o aquecedor ao seu revendedor para reparacao.
- Os produits inflamáveis podem induzir uma combustão incontrolavel provocando chamas consideraveis. Caso isto aconteça, nunca tente mover o aquecedor, mas sempre desliga-lo imeditamente. Em caso de emergência, utilize um extintor de incendiosapanas do tipo B: de gás carbonico ou de pá.
FICHA DE PRODUTO
(a) Nome do fornecedor/marca commercial TOYOTOMI Europe Sales B.V.
(b) Modelo LC-DX320
(c) Classe de eficiência energetica A
(d) Saida direta de calor 3.1kW
(e) Saida indireta de calor N/A
(f) Índice de eficiência energetica 95.0%
(g) Efi ciência energeticautil 100%
(h) Precauções especialas
Para montagem, instalacao ou manutenacao, consulte o manual de instruções.
PIEZAS IMPORTANTES
PT
84
1 Placa frontal
2 Grelha
3 Placa base
4 Tampa do deposito removivel
5 Paine1 operacional
6 Depóstito remóvel
Fuel gauge removable tank
3 Filtro do ventilador
9 Termóstato
10 Ficha + cabo
Visor de informacao
12 Tecla de
13 Bloqueador parental
14 Teclas de ajuste (hora e temperatura)
5 Temporizador
16 Tecla SAVE (POUPANCA)
Comandos
18 Iampada do TIMER
Botao mode altitude
20 Sistema de controlo da qualidade do ar
2 Extension
Vi takker dig for dit kɒb af dette "TOYOTOMI" produit!
Este Produk no é adequado para fins de aquecimento principal.
Casos necessite de mais informacoes ou se ocorrerelem problemas especicos que nao constem nesthe manua de instruções, por favor, visite nosso website www .toyotomi .eu ou entre em contacto com oourdos Suporte de Vendas (encontrar a numero de telephone em www .toyotomi .eu).
