MANUAL DE UTILIZADOR LC SL 530 ZIBRO

1 Deve ter sempre em atenção às crianças, estas não devem brincar com o aparelho. 2 NÃO transportar o aquecedor quando está aceso ou ainda quente, NEM encher de combustível ou fazer qualquer trabalho de manutenção. 3 Posicione a frente do aquecedor a uma distância mínima de 1.5m de paredes, cortinados, mobílias, latas sob pressão e botijas de gás. NÃO armazene o tanque de combustível perto do aquecedor. 4 NÃO utilize o aquecedor em recintos com poeira porque a combustão não será a ideal. NÃO use o aquecedor perto da banheira, chuveiro ou piscina. 5 Desligue o aquecedor antes de sair de casa ou na hora de dormir. Se sair de casa por um longo período de tempo (por exemplo, férias), desligue o aquecedor.

Armazene e transporte o combustível somente em depósitos ou bidões destinados para o efeito. 7 Certifique-se de que o combustível não está exposto ao calor nem mudanças extremas de temperatura. Guarde SEMPRE o combustível em lugar fresco, seco e escuro (a luz solar irá afetar a qualidade do mesmo). 8 NUNCA utilize o aquecedor em locais onde existam gases ou vapores nocivos (por exemplo gases de escape ou vapores de tinta). 9 A grelha do aquecedor fica quente, ao cobrir com algum material pode causar um incêndio. 10 Certifique-se SEMPRE de que existe ventilação suficiente. 11 O aquecedor não deve estar colocado imediatamente abaixo de uma tomada. 12 As crianças com idade inferior a 3 anos devem ser mantidas à distância, a não ser que sejam continuamente vigiadas. As crianças com uma idade a partir dos 3 e inferior a 8 anos apenas podem ligar/desligar o aparelho se o mesmo tiver sido colocado ou instalado na sua posição operativa normal, e caso tenham recebido indicações ou instruções quanto à utilização do aparelho com segurança, com conhecimento dos perigos aqui envolvidos. Crianças com uma idade a partir dos 3 e inferior a 8 anos não devem ligar, regular e limpar o aparelho ou efetuar a manutenção do utilizador. CUIDADO - Algumas partes deste produto podem ficar muito quentes e provocar queimaduras. Deve ser prestada especial atenção na presença de crianças e pessoas vulneráveis. 13 As crianças não devem brincar com o aparelho. 14 A limpeza e manutenção pelo utilizador não será feita por crianças sem supervisão. 15 NÃO permaneça demasiado tempo junto ao aquecedor. Os eletrodomésticos avariados devem ser mantidos separados do lixo doméstico. Certifique-se de que há reciclagem eficaz sempre que possível. Pergunte ao seu revendedor quais os conselhos dos especialistas sobre reciclagem.

FUNCIONAMIENTO DEL TEMPORIZADOR

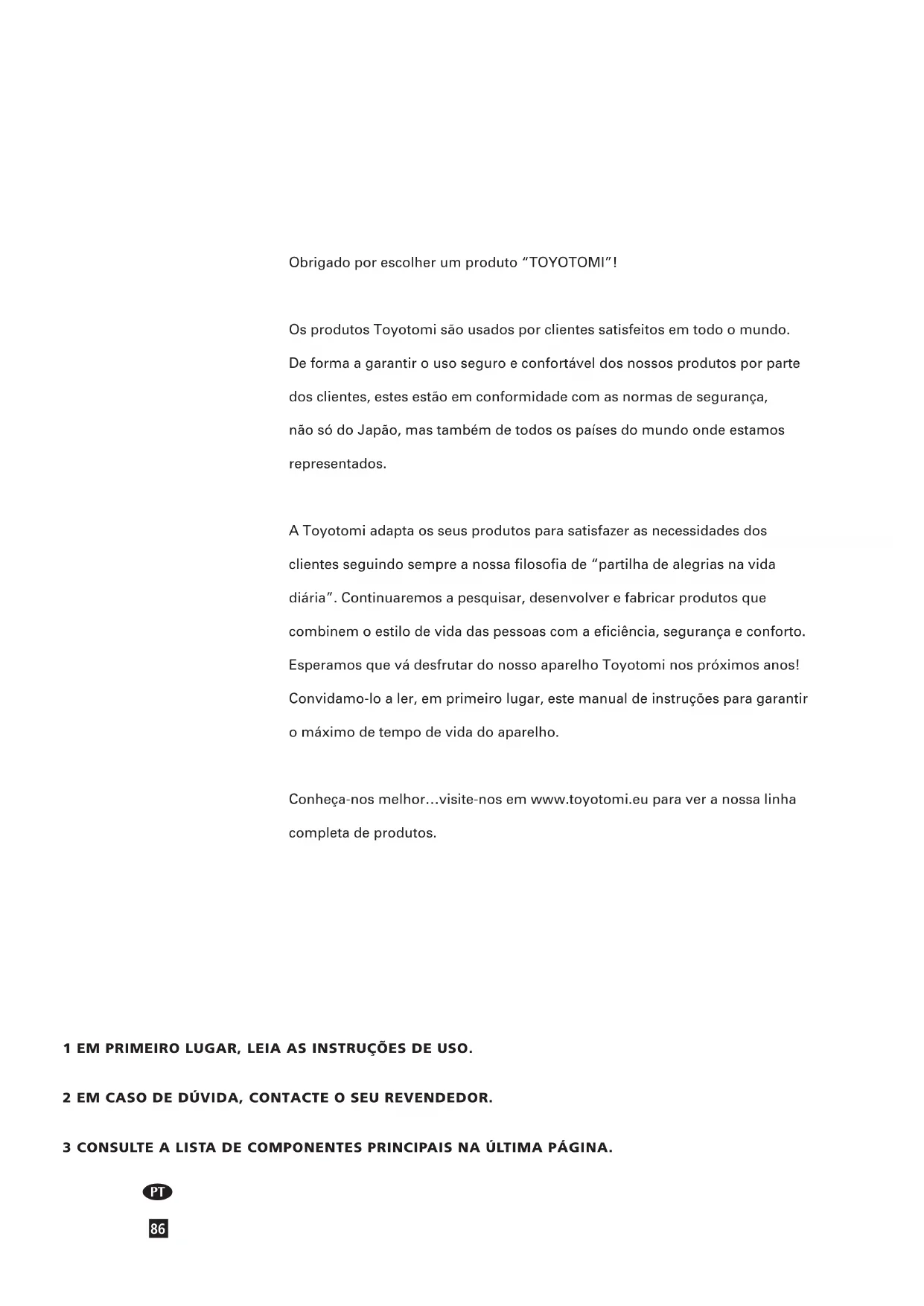

Obrigado por escolher um produto “TOYOTOMI”! Os produtos Toyotomi são usados por clientes satisfeitos em todo o mundo. De forma a garantir o uso seguro e confortável dos nossos produtos por parte dos clientes, estes estão em conformidade com as normas de segurança, não só do Japão, mas também de todos os países do mundo onde estamos representados. A Toyotomi adapta os seus produtos para satisfazer as necessidades dos clientes seguindo sempre a nossa filosofia de “partilha de alegrias na vida diária”. Continuaremos a pesquisar, desenvolver e fabricar produtos que combinem o estilo de vida das pessoas com a eficiência, segurança e conforto. Esperamos que vá desfrutar do nosso aparelho Toyotomi nos próximos anos! Convidamo-lo a ler, em primeiro lugar, este manual de instruções para garantir o máximo de tempo de vida do aparelho. Conheça-nos melhor…visite-nos em www.toyotomi.eu para ver a nossa linha completa de produtos. 1 EM PRIMEIRO LUGAR, LEIA AS INSTRUÇÕES DE USO. 2 EM CASO DE DÚVIDA, CONTACTE O SEU REVENDEDOR. 3 POUR LIRE, DÉPLIEZ LA DERNIÈRE PAGE. 3 CONSULTE A LISTA DE COMPONENTES PRINCIPAIS NA ÚLTIMA PÁGINA.

Abaixo encontrará os principais passos a tomar para usar o seu aquecedor. Para mais detalhes, consulte o MANUAL.

• Para evitar incndios, deve encher o depsito removvel uando o aquecedor está desligado e fora do local onde o aquecedor está instalado.

• Depois de encher o depsito certifiue-se de ue a tampa est bem fechada e que está a uma distância adequada de qualquer fonte de calor e fogo (veja o Secção B).

• A primeira ve ue acender o auecedor este emitir um cheiro caraterístico a ser “novo”.

• uarde todos os recipientes do combustvel com as tampas e selos originais em local fresco e seguro.

• Use um combustvel novo no incio de cada estao.

• Utilie apenas parafina pura de alta ualidade e de acordo com a legislação em vigor (TOYOTOMI combustível).

• Antes de mudar de marca e/ou tipo de combustvel certifiue-se de ue esvazia todo o combustível existente no interior do aquecedor. Retire todos os materiais da embalagem (veja o capítulo A, Fig. A). Encha o tanque removível (veja capítulo B, Fig. C). Insira a ficha na tomada de parede. Ligue o aquecedor usando o botão (veja capítulo F). Se for necessário mude a temperatura usando o botão de ajustamento (veja capítulo G). Desligue o aquecedor usando o botão .

Este saco de transporte é embalado separadamente na caixa. Este saco é necessário para transportar sem problemas o aquecedor após o uso. Guarde-o bem!! O QUE PRECISA SABER ANTES DE COMEÇAR A USAR CERTIFIQUE-SE SEMPRE QUE EXISTE BOA VENTILAÇÃO Leia este manual, cuidadosamente, antes de usar o aparelho e guarde-o para futu- ras consultas. Instale o dispositivo apenas quando este está em conformidade com a legislação, portarias e normas locais e nacionais aplicáveis. Este produto destina- se a ser usado como aquecedor doméstico e só é adequado para uso em locais secos e em ambientes fechados tais como a sala de estar, cozinha e garagem. Este aquecedor está equipado com um sistema de controlo de qualidade do ar K. O aquecedor apaga-se, automaticamente, quando a ventilação do espaço é insufi- ciente ou quando se usa o aparelho numa área pequena. Para obter uma temperatura agradável e segura, verifique se existe ventilação suficiente no local. NOTA: Para evitar que o aquecedor se apague inesperadamente, recomendamos que deixe uma porta ou uma janela entreaberta. Para poder utilizar o aquecedor com segurança e sem necessidade de ventila- ção suplementar, é necessário uma área mínima (ver Secção Q). Se o espaço em questão é mais pequeno que o indicado, deve entreabrir uma porta ou janela (2,5 cm). É importante que em cada local onde o aquecedor é utilizado, exista circu- lação de ar suficiente (ambas aberturas devem ter uma secção mínima de 50 cm

Recomendamos também que tal seja feito em locais altamente isolados ou sem correntes de ar e/ou a altitudes elevadas. Não utilize o aquecedor em caves e recin- tos subterrâneos. Não são permitidas modificações ao sistema de segurança pois comprometem a garantia do funcionamento correto da sonda de ar. Em caso de dúvida, consulte o seu revendedor. INSTRUÇÕES ESPECIFICAS PARA FRANÇA: O seu aquecedor foi projetado para o uso exclusivo de combustíveis líquidos para aquecedores portáteis, de acordo com os decretos de 18-07-2002 e 25-06-2010. É proibida a utilização de outros tipos de combustível. Verifique com o seu revendedor ou visite nosso site identificar os nossos distribuidores. Este equipamento trata-se dum aquecedor de combustível líquido portátil e destina-se a uso como aquecimento suplementar, e não como uma fonte de calor contínua. INSTRUÇÕES ESPECIFICAS PARA REINO UNIDO: Deve usar combustível parafina classe C1, em conformidade com BS2869, Secção 2 ou equivalente. O utilizador deve observar as seguintes instruções para uso adequado: NÃO - Usar gasolina. - Usar o aquecedor portátil a funcionar com combustível líquido em caravanas, barcos e no interior de veículos. - Usar o aquecedor portátil a funcionar com combustível líquido em espaços insu- ficientemente ventilados (consulte a tabela de propriedades com as dimensões mínimas do espaço a ser aquecido), salas subterrâneas e/ou a uma altura superior a 1900 metros. - Modificar as características de segurança do aquecedor. O uso deste tipo de aquecimento em espaços públicos está sujeito a autorização regulamentar prévia. Obter informação adequada sobre este assunto com antece- dência..

O seu aquecedor foi projetado para a queima de parafina líquida (combustível especial para aquecedores), de alta qualidade e livre de água (TOYOTOMI combu- stível). Apenas este tipo de combustível garante uma combustão limpa e completa. Um combustível de qualidade inferior pode conduzir a:

Maior probabilidade de avarias

Uma combustão incompleta

Uma redução da durabilidade do aquecedor

Formação de fumos e maus odores

Depósito de impurezas na grelha ou no revestimento Usar um combustível correto é, pois, essencial para uma utilização segura, eficien- te e confortável do seu aquecedor. A garantia não cobre danos e/ou mau funcionamento do aquecedor, devido à uti- lização de outro combustível que não a parafina pura, livre de água e de alta qua- lidade. Consulte sempre o seu distribuidor sobre qual o combustível a usar para o seu aquecedor (www.toyotomi.eu). Apenas o uso do combustível correto assegura o uso seguro, eficiente e confortável do seu aquecedor.!

A INSTALAÇÃO DO AQUECEDOR

Retire com cuidado o seu aquecedor da caixa e verifique o conteúdo. Além do aquecedor deve ter: uma bomba manual de combustível uma tampa de transporte (Amarelo) manual de instruções de utilizaçãoConserve a caixa e os materiais da embalagem (Fig. A) para armazenagem e / ou transporte. Levante a tampa do depósito e remova o cartão. Encha o depósito removível conforme indicado no Secção B.

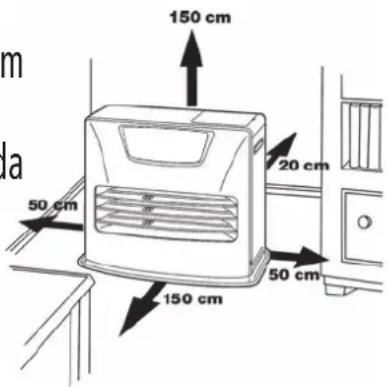

O chão deve estar firme e nivelado. Reposicionar o aquecedor, quando não está nivelado. Não corrigir a situação, colocando livros ou outros materiais sob o aquecedor.

Insira a ficha na tomada (230 Volts - CA/50 Hz) e defina o tempo correto através do botão de regulação (veja capítulo C).

O seu aquecedor está agora pronto para usar. MODO “ALTITUDE”

Se o aquecedor for utilizado a uma altura entre 800 m e 1300 m, use o modo de altitude 1. Prima o boto de altitude com uma haste fina como a de um clipe e ligue o aparelho à tomada simultaneamente. Irá então aparecer “1 ” no visor.

Se o aquecedor for utilizado a uma altura entre 1300 m e 1900 m, use o modo de altitude 2. Depois de ter definido o modo de altitude 1, prima o botão de altitude com uma haste fina e ligue de novo o aparelho à tomada simultaneamente. Irá então aparecer “2 ” no visor.

Desligue o modo de altitude premindo o botão de altitude desligando a tomada simultaneamente depois de definir o modo de altitude 2. Irá então aparecer “0” no visor e o símbolo “” desaparecerá.NOTA: Quando o modo de altitude 1 está definido, o símbolo de altitude “ acende no visor. Quando o modo de altitude 2 está definido, a símbolo de altitude “” fica a piscar durante a operação.NOTA: Caso ocorra uma falha de energia ou desligamento do aquecedor, a definição de altitude permanecerá.Não usar o aquecedor a altitudes superiores a 1900 metros.LIGAR O VOLUMEEste aquecedor pode ser ligado ao volume de som da campainha. A configuração inicial está no nível Alto.

Prima a tecla SAVE e mantenha-a premida por um tempo superior a 3 segundos, o volume do som da campainha será então alterado de Alto para Baixo.

Prima a tecla SAVE e mantenha-a de novo premida por um tempo superior a 3 segundos, o volume do som da campainha será então alterado de Baixo para Alto.NOTA: O nível de volume poderá ser apenas Baixo ou Alto, mas o alarme do dispositivo de segurança soa em nível Alto.NOTA: Quando o aquecedor for desligado ou após uma falha de energia, o volume ficará com a configuração inicial Alta.

F: Quando os 4-digitos deixarem de piscar, o acertar será bloqueado no valor indicado.

B ABASTECIMENTO DE COMBUSTÍVEL

Nunca encha o depósito removível na sala de estar, faça-o num espaço mais apropriado (existe sempre o risco de derrame de combustível). Siga o procedimento abaixo descrito:

Certifique-se de que o aquecedor está desligado.

Abra a tampa e retire o depósito do aquecedor (Fig. B). Coloque o tanque removível (tampa para cima) e desenrosque a tampa do combustível (Fig. C). NOTA: Algumas gotas podem escorrer do tanque.

Encha o tanque removível usando uma bomba de combustível (consulte as instruções de funcionamento da bomba de combustível). Certifique-se de que aquecedor está numa posição mais alta do que o tanque removível (Fig. D). Inserir o tubo com nervuras na abertura do reservatório amovível.

Durante o enchimento verifique o medidor de combustível do tanque (Fig. E). Pare de encher uando o medidor indicar ue o tanue est cheio. Nunca encha demasiado o tanque, principalmente, quando o combustível estiver demasiado frio (o combustível dilata ao aquecer).

Deixe que o combustível que resta na bomba flua de volta ao bidão e retire cuidadosamente a bomba. Volte a colocar a tampa no tanue. Limpe o combustível, eventualmente, derramado.

Verifiue se a tampa do tanue est bem ajustada e apertada. Coloue de novo o depósito removível no aquecedor com a tampa para baixo. Feche a tampa.

Só é possível ajustar a data e hora quando o aquecedor está ligado à alimentao mas no em funcionamento. Use as teclas de ajuste para definir o tempo e a tecla etension/day/set (Temporizador Semanal) para ajustar o dia. Primeiro pressione uma das trs teclas para alterar a funo (os 4 dgitos começam a piscar). De seguida, ajuste a hora usando a tecla ( horas), os minutos usando a tecla ( min) e, finalmente, o dia usando a tecla etension/ day/set . Pressione uma ve para aumentar o valor em uma nica unidade. Se mantiver a tecla pressionada, o valor vai continuar a subir, até que solte a tecla novamente. Depois de, aproimadamente, 10 segundos os 4 dgitos deiaro de piscar e o acertar será bloqueado (fig. F). 5 minutos depois de ser desligado o aquecedor, as informações no visor desaparecerão e o aquecedor passa automaticamente para a posição stand by. Se o aquecedor for desligado (oua corrente foi cortada) ao longo de 30 minutos, terá de ajustar, novamente, a data e a hora.

• Cada dia da semana pode ser programado separadamente.

• Intervalo de comutação mínimo, 1 hora.

• Tempo mínimo de ativação, 1 hora.

• Escolha entre manual e temporizador.

• As definições são guardadas na memória e permanecem na memória mesmo sem fonte de alimentação. Desligue o aquecedor quando na posição On. Pressione no botão timer . Para programar o temporizador é necessário que o relógio indique a hora e o dia corretos. Escolha o dia que quer programar pressionando . Pressione a tecla uma vez para aumentar uma unidade. Pressione a tecla uma vez para diminuir uma unidade. Pressione extension/day/set para selecionar o día que pretende. O visor mostra: Com as teclas e Ud. pode escolher entre os programas P1, P2 e P3. Também pode escolher a opção Copy (copia a definição de um dia para o outro). Pressione extension/day/ set para seleccionar o programa. Com as teclas pode escolher a hora a que o aquecedor vai ligar. Pressione a tecla uma vez para aumentar uma unidade. Pressione a tecla uma vez para diminuir uma unidade. Escolha a hora que pretende pressionando a tecla extension/day/set . Com as teclas pode escolher os minutos a que o aquecedor vai ligar. Pressione a tecla uma vez para aumentar uma unidade. Pressione a tecla uma vez para diminuir uma unidade. Escolha a hora que pretende pressionando a tecla extension/day/set . Com as teclas pode escolher o tempo em horas para desligar o aquecedor. Pressione a tecla uma vez para aumentar uma unidade. Pressione a tecla uma vez para diminuir uma unidade. Escolha os minutos pressionando a tecla extension/day/set .

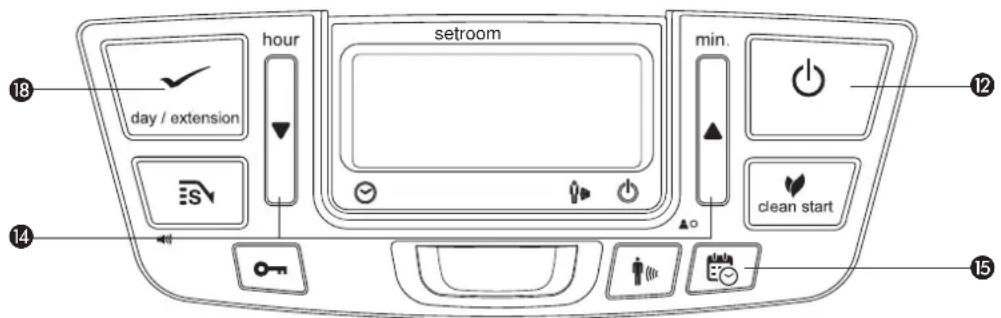

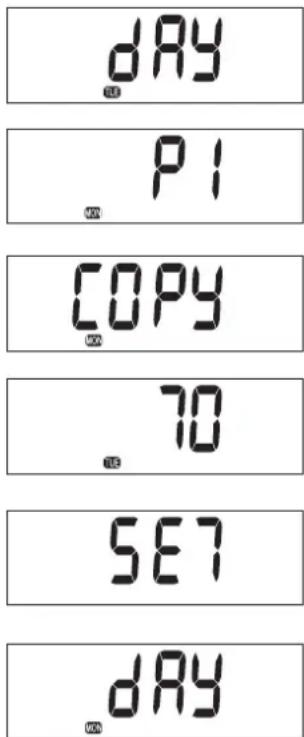

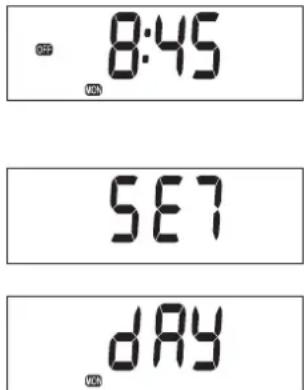

PROGRAMAÇÃO DO TEMPORIZADOR SEMANAL

Com as teclas pode escolher o tempo em minutos para desligar o aquecedor. Pressione a tecla uma vez para aumentar uma unidade. Pressione a tecla uma vez para diminuir uma unidade. Seleccione os minutos pressionando a tecla extension/day/set . As configurações para o programa 1 para segunda-feira estão programadas, o display mostra SET durante 3 segundos. Após 3 segundos, escolher outro dia ou terminar o modo de configuração pressionando TIMER. Pressione a tecla timer para sair do modo de ajuste do temporizador semanal e voltar ao tempo e ao dia da apresentação da semana. A lâmpada do temporizador desliga. Use as teclas de ajustamento O para escolher cópia. Pressione extension/day/set para escolher a função cópia. Use as teclas de ajuste o para selecionar o dia para onde as configurações devem ser copiadas. Pressione extension/day/set para escolher o dia selecionado. As configurações para terça-feira estão programadas e o visor mostra SET durante 3 segundos. Após 3 segundos escolher outro dia para copiar ou termine o modo de configurações pressionando TIMER. Use a função de cópia se existirem vários dias durante uma semana com as mesmas definições de tempo de programação. Certifique-se de que o aquecedor não está a queimar. Pressione a tecla do temporizador . Utilize as teclas de ajuste até o dia da sua fonte aparecer no display. Pressione extension/day/set para seleccionar. O visor mostra: COPIAR A CONFIGURAÇÃO DE UM DIA PARA OUTRO Ligue o aquecedor pressionando o botão POWER . E, imediatamente depois disso, pressione a tecla -temporizador. A luz do temporizador acende e o aquecedor desliga. Os indicadores ON/OFF no visor indicam se o aparelho está ligado/desligado. Quando o aparelho está desligado pelo temporizador o indicador OFF fica visível. O display mostra o tempo actual. Quando o aparelho é ligado pelo temporizador o indicador ON fica visível. O visor mostra a configuração desejada e a atual temperatura no espaço.

Esta funcionalidade reduz, significativamente, o odor libertado pelo aquecedor durante a operação de ignição. O aparelho demora mais um ou dois minutos a arrancar do que no modo normal. Ao pressionar a tecla clean start

enquanto o aquecedor está desligado, a indicação acende e depois muda para o modo “clean start”. Se pressionar, novamente, o botão o modo desliga e volta ao modo de ignição normal.

FACENDER O AQUECEDOR

Quando usado pela 1ª vez, um novo aquecedor origina algum cheiro por um curto período de tempo. É necessário providenciar ventilação extra. Ligar sempre o aquecedor com tecla

. Nunca usar fósforos ou isqueiro. Pressione o boto

para ligar o auecedor. O lmpada do POWER comea a piscar, sinal de que o aparelho está em processo de ignição de trabalho. Quando o lmpada do POWER para de piscar e passa a vermelho o auecedor comea a funcionar, ou seja, está em processo de queima. No display aparecem dois nmeros (ig. ): o da esuerda (set) indica a temperatura desejada e pode ser ajustado com as teclas de ajuste (veja o capítulo G); o da direita indica a temperatura do espaço.

G PROGRAMAÇÃO DA TEMPERATURA

O ajuste da temperatura só pode ser efetuado quando o aquecedor está a ueimar. Use as teclas de ajuste para ajustar a temperatura. Primeiro pressione qualquer uma das duas teclas para ativar esta função (a marca ° C

começa a piscar), de seguida, ajuste a temperatura com a tecla da direita ( min. - para subir a temperatura) ou com a tecla da esquerda ( hour - para baixar a temperatura). Pressione uma ve para aumentar o valor uma unidade. Aps 10 segundos a marca C pra de piscar e o ajuste estar concludo (ig. ). Os ajustes de temperatura disponíveis variam entre 6°C e 28°C. Quando o aquecedor for desligado (ou após uma falha de energia), a temperatura será reajustada para o valor padrão de 20°C.

H DESLIGAR O AQUECEDOR

Há duas maneiras de desligar o aquecedor:

Para desligar o auecedor de forma manual e de maneira a ue a prima vez ligue com o temporizador, pressione o botão TIMER . Assim, não só o próprio aquecedor desliga, mas ao mesmo tempo ativa a função de temporizador. G: A la izquierda la tem-peratura deseada, a la derecha la temperatura existente.=

I INFORMAÇÃO DO DISPLAY

A visualização das informações no display K não serve apenas como indicador do tempo e da temperatura (secções C, D, e G), este também indica qualquer mau funcionamento do aquecedor. O código na tela de informações diz-lhe qual é o problema:

CÓDIGO INFORMAÇÃO SOLUÇÃO

e - 0 Temperatura muito elevada. Arrefecer e reiniciar. f - 0 Energia interrompida. Reiniciar o aquecedor. e - 1 Termóstato deficiente. Consultar o revendedor. f - 1 Resistência do queimador defeituosa. Consultar o revendedor. e - 2 Problemas de ignição. Consultar o revendedor. e - 23 Volte a acender o aquecedor imediatamente após a extinção. Aguarde aprox. 30 seg. e volte a acender depois de ter ligado aficha de novo. e - 5 Segurança anti-queda. Reacender o aquecedor. e - 6 Falha de combustão. Consultar o revendedor. e - 7 Temperatura ambiente Se necessário, reacender superior a 32°C. o aquecedor. e - 8 Ventilador avariado. Consultar o revendedor. e - 8 1 Frequência anormal. Insira a ficha na tomada de parede de novo. Consultar o revendedor. e - 9 Filtro de ar sujo Limpar o filtro. Ûomba de combustível suja. Consultar revendedor. Aquecedor esteve a funcionar 50 horas sem interrupção e Desligou-se automaticamente. Reacender o aquecedor.

Sem combustível. Reabastecer o depósito.

Muito pouca ventilação. Melhorar a ventilação. e - 1 1 Muito pouca ventilação. Melhorar a ventilação. Contate sempre o seu revendedor para qualquer mau funcionamento que não conste da lista acima, ou quando o erro se mantém depois da acção corretiva descrita.

DESATIVAÇÃO AUTOMÁTICA

Este aquecedor está equipado com um sistema segurança que o fará desligar automaticamente após 50 horas de operação contínua. A seguir aparecerá no visor: . Se desejar, pode ligar, novamente, o aquecedor pressionando o botão

Se o aquecedor for queimando continuamente durante duas horas na sua configuração mais alta, este fará automaticamente a operação de autolimpeza. O display mostrará o código cl:05 e depois volta para cl:01. O procedimento demora 5 minutos, durante os quais o aquecedor vai queimar na sua configuração mais baixa, enquanto o queimador se limpa automaticamente. Quando o queimador está limpo, o aquecedor muda, automaticamente, para a configuração mais alta. O USO DO SENSOR DE DETECÇÂO DE MOVIMENTO Este aquecedor está equipado com um sensor de deteção de movimento. O sensor é colocado na parte da frente do aquecedor e sinaliza cada movimento. O sensor tem um ângulo de deteção horizontal de 80° e um ângulo de detecção vertical de 20°. O sensor deteca movimentos até 7 m. Se o sensor não detetar movimentos durante 10 minutos, então muda, automaticamente, para um nível de combustão inferior. Como resultado, consumirá menos combustível. En caso de producirse un fallo, aparecerá un código en el display de información.!

H: Quando o sinal aparece, o bloqueio de segurança para crianças foi ativado.I: Quando a função SAVE está ativa o aquecedor liga/desliga automatica-mente de forma a manter o intervalo de temperatu-ras selecionado. LIGAR O SENSOR DE DETEÇÂO DE MOVIMENTOS Só pode ligar o sensor de deteção de movimentos quando o aquecedor está ligado. Pressione o boto “Motion” L. Soa um sinal acústico e a luz “Motion” acende-se (verde). Se o sensor não detetar movimentos durante 10 minutos, mudará automaticamente para um nível de combustão inferior. A luz do sensor de deteção de movimento mantém-se acesa. Se o sensor deteta movimento a luz começa a piscar. O aquecedor volta a ligar para o ajuste de temperatur mais recente. DESLIGAR O SENSOR DE DETEÇÂO DE MOVIMIENTO O sensor de deteção de movimento pode ser desligado pressionando, novamente, o botão “Motion” L . Um sinal sonoro ser ouvido e a lu de “Motion” desaparece. CONTROLO REMOTO Este aquecedor é equipado com um controlo remoto. As funções do controlo remoto são as mesmas que as funções apresentadas no visor do aquecedor.

J TECLA DE BLOQUEIO / CONTROLO PARENTAL

O bloqueio de segurança pode ser usado para evitar que as crianças, acidentalmente, mudem as configurações do aquecedor. Quando o aquecedor está a queimar e o bloqueio está ligado, o aquecedor apenas pode ser desligado. As outras funções estão bloqueadas. Se o aquecedor está desligado, o bloqueio de segurança também impede a ligação acidental do aquecedor. Ative o bloqueio de segurança, pressionando a tecla

e mantendo-a pressionado por mais de 3 segundos. O indicador KEY-LOCK aparece no visor de informações (Fig. H), indicando que o bloqueio de segurança foi ativado. Desligue o bloqueio de segurança, pressionando a tecla

e mantendo-o pressionada por mais de 3 segundos.

K USO CORRETO DE SAVE

A funo SAVE permite limitar a temperatura. uando esta funo est ativada, o aquecedor desliga-se, automaticamente, quando a temperatura ambiente for superior temperatura definida em 3C. Posteriormente, uando a temperatura ambiente descer para a temperatura ajustada, o aquecedor liga automaticamente. Ative a opção SAVE, pressionando a tecla

apropriada. A luz acende-se (Fig. I). Desligue a funo pressionando a tecla SAVE mais uma ve. Desligue a funo pressionando a tecla SAVE mais uma ve. Sem o ajuste SAVE o auecedor ir manter a temperatura definida por aproimao, bem como, adaptar a sua capacidade de auecimento. SAVE um ajuste de poupança que pode usar quando, por exemplo, não está presente no espaço ou para impedir que este arrefeça.

L INDICADOR DE COMBUSTÍVEL

Quando o indicador de combustível aparece, significa que há apenas combustível disponível para mais 10 minutos. A contagem decrescente do tempo de aquecimento restante pode ser visto no ecrã de informação (Fig. J). Agora tem 2 opções:

Remova o tanque de combustível e encha-o fora do local (Secção B).

Carregue no botão extension . Ao carregar neste botão, o aquecedor permanecerá ligado por mais 60 minutos nas mesma definições. Depois desse período o aquecedor regressará, automaticamente, à sua posição mais baixa. No display surgirá o número 60, que descerá para 10. No visor, aparece o número 10, ouve-se um sinal de alarme a cada dois minutos, avisando que tem de encher o tanque removível. Se esta operação não for efetuada, o aquecedor desliga. Quando se desliga, o aquecedor emite um sinal de alerta. O indicador de combustível pisca, o display mostra quatro linhas (--:- -) a piscar no visor de informaes. Para interromper esta informao prima o botão , mais uma vez. Quando o aquecedor tiver consumido todo o combustível e desligado, vai demorar algum tempo, após a recarga, antes que o aquecedor esteja pronto para uso. J: Quando o indicador FUEL surge, o display indicará o número de minutos restantes para consumir o combustível no reservatório.!

Quando a ventilação do espaço é insuficiente, o aquecedor desliga automaticamente. Quando esta situação ocorre, aparece a informação e -1 1 no display, o sinal pisca e o sinal VENT é visivel (Fig.K). Depois de melhorada a ventilação (por exemplo abrindo um pouco uma porta ou janela), o aquecedor poderá ser, novamente, ligado

Desligue o aquecedor e deixe arrefecer antes de iniciar qualquer trabalho de manutenção. Desligue também a ficha da tomada. O seu aquecedor requer pouca manutenção. É, no entanto, importante que limpe o filtro de ar e o filtro do ventilador com um aspirador de pó e a grelha com um pano húmido, uma vez por semana. Retire o filtro de ar de tempos a tempos e lave-o com água e sabão (Fig. L). Antes de o repor certifique-se que está bem seco. Regularmente verifique também o filtro do combustível:

Remova o tanque removível do aquecedor e retire o filtro do combustível (Fig. M). Algumas gotas podem ser derramadas do filtro.

Remova a sujidade batendo, suavemente, com o filtro de combustível, voltado para baixo, numa superfície dura. (Nunca limpar com água!)

Coloque o filtro de combustível no aquecedor. Pontualmente, recomendvel remover a poeira e as manchas com um pano húmido, caso contrário, poderão surgir manchas de difícil remoção. Não remova componentes do aquecedor. Contate sempre o seu revendedor para reparações. Quando o cabo de alimentação estiver danificado, só pode ser substitudo por instalador autoriado. Use um cabo novo do tipo H05 VV- O ARMAZENAGEM (FIM DA TEMPORADA DE AQUECIMENTO) No fim da temporada de aquecimento, guarde o aquecedor num lugar sem pó, se possível, na embalagem original. O combustível que sobra não pode ser usado na prima estao de auecimento. Por isso recomendamos a ueima total do combustível. Se restar algum combustível não o deite fora, mas descarte-o de acordo com a legislação de eliminação de resíduos químicos domésticos. Inicie sempre a nova temporada de aquecimento com combustível novo. Quando recomeçar a utilizar o aquecedor siga, novamente, as instruções (a partir do capítulo A).

Filtro decombustível

a piscarindica que necessita de ventilação adicional.

P TRANSPORTE Tome as seguintes medidas para evitar o derramamento de combustível durante o transporte do aquecedor:

Deixe arrefecer o aquecedor.

Retire o tanque removível do aquecedor e remova o filtro do combustível (veja a Secção N, Fig. M). Podem verter algumas gotas do filtro mantenha um pano mo. uarde o filtro do combustvel e o tanue removvel fora do aquecedor.

Coloque a tampa de transporte na posição do filtro do combustível (Fig. N). Pressione firmemente. A tampa de transporte ir, tanto uanto possvel, prevenir vazamento de combustível do aquecedor durante o transporte.

Desloque sempre o aquecedor na posição vertical.

Antes do transporte ou no caso de ter usado combustível errado ou sujo, esvaie o tanue fio usando uma bomba de combustvel. Primeiro remova o filtro do combustível e, em seguida, insira a bomba de combustível no tanque fixo vazio. Siga o mesmo procedimento se o tanque de combustível contém água.

Ignição eléctrico dimensões (mm) largura 550 Combustível parafina líquida para aquecedor (placa de base incl.): profundo

Duração da combustão por depósito (hora)

- ignição 320 W Capacidade do depsito (litros) 7.6 - contnuo 23 W Peso (kg) 13.5 Potncia do fusvel 250V, 5A Monitoramento da qualidade da ventilação (renovação de ar): Medição direta do nivel de CO 2 (sensor NDIR de CO2 E-uard K)

• Em caso de estar em posição máxima ** Estes valores são a título indicativo

O seu auecedor vem com uma garantia de 48 meses a partir da data da compra. Durante este período todos os defeitos de material ou fabricação serão solucionados gratuitamente. As seguintes disposições aplicam-se, relativamente, a esta garantia:

Rejeitamos, explicitamente, qualquer outra reclamação de indemnização, inclusive danos indiretos.

Quaisquer reparações ou substituição de componentes dentro do prazo de garantia não resultarão numa extensão do prazo de garantia.

A garantia deixa de ser aplicável, quando o aquecedor tiver sido modificado, terem sido utilizadas peças não originais ou quando é reparado por terceiros.

A garantia não se aplica às partes que estão sujeitas a desgaste normal, tais como a esteira do queimador, qualquer tipo de vedação e a bomba de combustível manual.

A garantia só é aplicável, com a apresentação da fatura de compra datada e se não foram feitas alterações à mesma.

A garantia não se aplica a danos causados por ações que não estão em conformidade com as instruções de uso, negligência, e o uso de um tipo incorreto de combustível ou combustível fora do prazo de validade. A utilização de combustível incorreto pode mesmo ser perigosa*.

Os custos de transporte e os riscos envolvidos durante o transporte do aquecedor ou componentes serão sempre suportados pelo comprador. A fim de evitar custos desnecessários, recomendamos que, primeiramente, leia sempre as “instruções de uso” cuidadosamente. No caso de estas não levarem a nenhuma solução, leve o aquecedor ao seu revendedor para reparação.

• Os produtos inflamáveis podem induzir numa combustão incontrolável provocando chamas consideráveis. Caso isto aconteça, nunca tente mover o aquecedor, mas sempre desligá-lo imediatamente. Em caso de emergência, utilize um extintor de incêndios apenas do tipo B: de gás carbónico ou de pó.

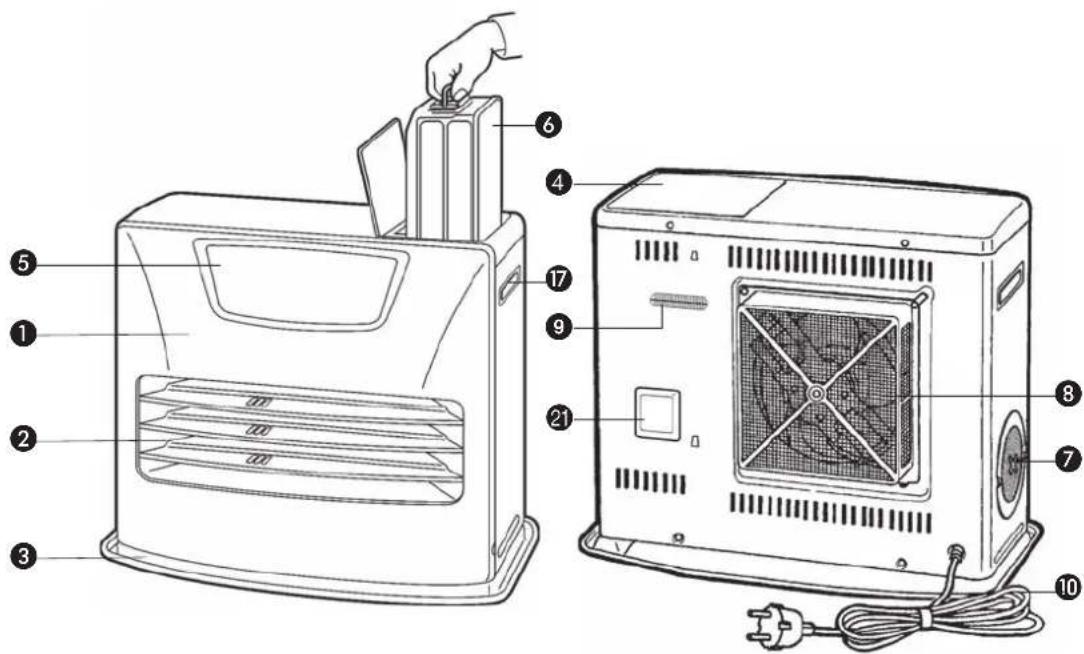

Placa frontalGrelhaPlaca baseTampa do depósitoremovívelPainel operacionalDepósito removívelFiltro de arFiltro do ventiladorTermóstatoFicha + caboVisor de informaçãoTecla de Bloqueador parentalTeclas de ajuste(hora e temperatura)TemporizadorTecla SAVE(POUPANÇA)ComandosExtension/day/set(TemporizadorSemanal)lâmpada do TIMERBotão modo “altitude”Sistema de controlo da qualidade do arBotão MovimentoSensor de deteção de movimentoTecla Clean start

(a) Nome do fornecedor/ marca comercialTOYOTOMI Europe Sales B.V.(b) Modelo LC-SL530(c) Classe de eficiência energética A(d) Saída direta de calor 4.7kW(e) Saída indireta de calor N/A(f) Índice de eficiência energética 96.9%(g) Eficiência energética útil 100%(h) Precaues especcasPara montagem, instalao ou ma-nutenção, consulte o manual de instruções.
