Caractéristiques techniques	Chauffage à pétrole, puissance de 3,2 kW, capacité du réservoir de 5 litres, autonomie jusqu'à 20 heures.
Utilisation	Idéal pour le chauffage d'appoint dans des espaces jusqu'à 70 m², fonctionnement silencieux, facile à allumer.
Maintenance et réparation	Vérification régulière du réservoir, nettoyage des filtres, remplacement de la mèche tous les 100 litres de carburant.
Sécurité	Équipé d'un système de sécurité anti-basculement, arrêt automatique en cas de surchauffe, conforme aux normes de sécurité.
Informations générales	Poids de 10 kg, dimensions compactes pour un rangement facile, garantie de 2 ans, consommation énergétique optimisée.

FOIRE AUX QUESTIONS - LC DX 320 ZIBRO

Comment allumer le ZIBRO LC DX 320 ?

Assurez-vous que le réservoir de combustible est plein. Tournez le bouton de commande sur la position 'On', puis appuyez sur le bouton d'allumage jusqu'à ce que la flamme s'allume.

Pourquoi mon chauffage ne s'allume pas ?

Vérifiez si le réservoir de combustible est vide ou si le combustible est de mauvaise qualité. Assurez-vous également que l'appareil est correctement ventilé.

Quel type de combustible puis-je utiliser avec le ZIBRO LC DX 320 ?

Utilisez uniquement du combustible de chauffage au pétrole Kérosène de qualité, conforme aux spécifications du fabricant.

Comment nettoyer mon ZIBRO LC DX 320 ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide pour nettoyer la surface extérieure. Pour le nettoyage interne, consultez le manuel d'utilisation.

Que faire si l'appareil émet une odeur désagréable ?

Cela peut être dû à un mauvais combustible ou à une combustion incomplète. Vérifiez la qualité du combustible et nettoyez le brûleur si nécessaire.

Comment régler la température sur le ZIBRO LC DX 320 ?

Utilisez le thermostat intégré pour régler la température souhaitée. Tournez le bouton de réglage jusqu'à atteindre la température désirée.

Pourquoi le ZIBRO LC DX 320 s'éteint-il tout seul ?

Cela peut être dû à un manque de combustible, à une surchauffe, ou à un problème de ventilation. Vérifiez le réservoir et assurez-vous que l'appareil est correctement ventilé.

Où puis-je trouver des pièces de rechange pour mon ZIBRO LC DX 320 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur ZIBRO local ou via le site officiel de ZIBRO.

Quelle est la durée de vie du réservoir de combustible ?

La durée de vie dépend de l'utilisation. En général, un plein peut durer entre 10 et 20 heures, selon la puissance de chauffage sélectionnée.

Mon ZIBRO LC DX 320 fait un bruit étrange. Que faire ?

Un bruit anormal peut indiquer un problème avec le ventilateur ou un blocage. Éteignez l'appareil et vérifiez s'il y a des obstructions. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI LC DX 320 ZIBRO

La marque NF garantit

la qualité de cet article

suivant les normes françaises

et Réciproientiel de certification

de l'application NF 128

CHAUFFAGES MOBILES

A COMBUSTIBLE LIQUIDE

NF 128 45/02

www.marque-nf.com

CONFORME A LA NORME NF D 35-300 : 1992, NF EN 60335-1 : Mai 2013

NF EN 50106 : septembre 2009 ET AUX DECRET 92-1280 et DECRET 2004-954,

AUX SPECIFICATIONS COMPLEMENTAIRES DEFINIES PAR LES REGLES DE

CERTIFICATION DE LA MARQUE NF 128

PRINCIPALES CHARACTERISTIQUES CERTIFIES:

• Sécurité du dispositif d'allumage
• Débit calorifique
• Efficacité des dispositifs de sécurité
  Stabilité
• Contrôle de la teneur en NOx dans les produits de combustion
• Contrôle de la qualité de la combustion (absence de CO)
  Endurance
• Intermittence

CONSEILS D'UTILISATION ET D'ENTRETIEN

Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil

Référence et numéro de lot ou de série de l'article : se reporter au produit

En cas d'insatisfaction, consultez d'abord:

Si une difficulté subsistait, vous pouvez écrire à:

EUROVENT CERTITA CERTIFICATION

48/50, rue de la Victoire

75009 PARIS

15 TIPS FOR SAFE USE

1 Surveillez les enfants présents, ils ne doivent enaucun cas jouer avec l'appareil.
2 NE déplacez PAS l'appareil lorsqu'il chauffe ou s'il est encore brulant. Dans ces conditions, il NE faut PAS ajouter du combustible ni entreprises l'entretien de l'appareil.

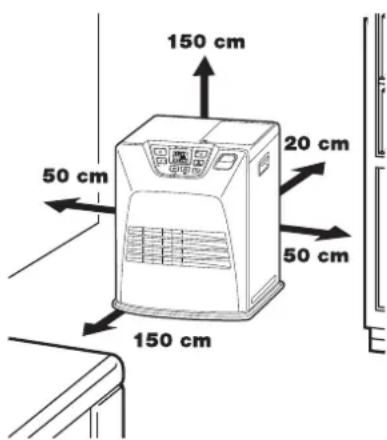

3 Placez l'avant de l'appareil a au moins 1,5 metre du mur, des rideaux, des meubles, aerosol et bouteille de gaz. NE rangez PAS le reservoir de combustible pres du poele.
4 N'UTILISEZ PAS l'appareil dans des pieces poussièreuse ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. NE PAS utiliser l'appareil pres d'un point d'eau (bain, douche, piscine, etc.).
5 Eteignez l'appareil avant de sortir ou d'aller vous coucher. Si vous nevez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant.
6 Conserve le combustible exclusivement dans des réservoirs et bidons adaptés.
7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extremes. Conservez le combustible TOUJOURS dans un endroit frais, sec et nombre (la lumière solaire dégrade la qualité du combustible).
8 N'UTILISEZ JAMAIS l'appareil dans des endroits ou des gaz, solvants ou vapeurs nocifs (par exemple: gaz d'échéppement ou vapeurs de peinture) peuvent être prênts.
9 La grille de l'appareil devient brûlante. Ne pas couvrir l'appareil (risques d'incendie).
10 Arez TOUJOURS suffisamment.
11 L'appareil de chauffage ne doit pas etre situé immediatement en dessous d'une prise de courant.
12 Les enfants de moins de 3 ans devraient etre tenus à l'ecart à moins d'être surveillés en permanence. Les enfants aeges de 3 ans et de moins de 8 ans doivent uniquement allumer / eteindre I'appareil a condition qu'il ait ete place ou installe dans sa position normale de fonctionnement prevue et quils soient sous surveillance ou quils aient reçu des instructions concernant I'utilisation de I'appareil de maniere sure et quils comprehennt les risques encourus. Les enfants aeges de 3 ans et de moins de 8 ans ne doivent pas brancher, regler et nettoyer I'appareil ni efectuer I'entretien d'utilisateur.
ATTENTION - Certaines parties de ce produit peuvent开发商 très chaudes et provoquer des brûlures. Une attention particulière doit être accordée aux endroits ou les enfants et les personnes vulnérables sont prêts.
13 Ne pas laisser les enfants jouer avec l'appareil.
14 Les enfants ne doivent pas etre charges du nettoyage et de I'entretien de I'appareil sauf sils sont encadrés.
15 NE demeurez PAS longtemps a proxime du poele.

Merci d'avoir acheté un apparéil fabriqué avec le plus grand soin dans les usines japonaises de Toyotomi, crééur du poèle à petrole « ZIBRO ». Nous espérons que cet apparéil vous donnera toute satisfaction et vous procurera beaucoup de moments très...chaleurux!

Votre apparéil est immédiatement opérationnel et ne nécessite ni installation ni évacuation, ce qui en fait un mode de chauffage parfaitement mobile et autonome. Ce chauffage mobile à combustible liquide est un apparéil de chauffage d'appoint à fonctionnement intermittent, il doit donc être utilisé dans des conditions prévues à cet effet.

De même, s'agissant d'un apparéil de chauffage, le strict respect des règes suivantes est impératif afin de garantir la sécurité de l'utilisateur selon la marque NF 128:

AVERTISSEMENT DE SECURITE

Chaque piece ou le chauffage mobile à combustible liquide est utilisé doit être munie d'une entree d'air suffisante et d'une sortie d'air efficace (section minimale de 50~cm^2 pour chaque orifice). Eviter tout contact avec la grille qui peut etre très chaude.

Pour une utilisation convenable, l'utiliseur doit respecter les prescriptions suivantes : interdiction d'utiliser l'appareil dans les caravanes, bateaux et cabines de vehicules, dans les pieces insuffisamment aérées ou situées en dessous du niveau du sol.

L'utilisation de cet apparéil dans des locaux reçvant du public (ERP) est conditionnée à une démarche réglementée, il est impératif de se renseigner auparavant.

Ne jamais intervenir sur les dispositifs de sécurité du chauffage; de façon générale, les réparations, le remplacement des pieces importantes et le travail sur les éléments de sécurité ne doivent être executés que par des spécialistes agriés et reconns par le fabricant

Ne jamais intervenir sur le cable d'alimentation pour les apparciels à alimentation électrique : si le cable d'alimentation de cet apparéil est endommagé, son remplacement doit être réalisé par le fabricant (ou par un atelier de réparations/agree par l'importateur) afin d'éviter un danger.

AVERTISSEMENT COMBUSTIBLE

Le combustible à utiliser doit être uniquement un combustible pour chauffage mobile à combustible liquide conforme aux arrêts du 25/06/2010 et 18/07/2002. L'usage de tout autre combustible est interdit"

"Le replissage du réservoir doit se faire (sécurité contre l'incendie) :

• appeareil à l'arret,

• dans un autre local que celui ou est installé le chauffage,

dans tous les cas, l'utilisateur doit vérifier laonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de deux nus."

L'UTILISATION DANS LES GRANDES LIGNES

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre apparéil mobile de chauffage à combus-tible liquide. Le MANUEL D'UTILISATION reprend chaque étape en détaïl.

1 Retirez les différents emballages (voir le chapitre A, fig. A).
2 Remplissez le réservoir amovible 6 (voir le chapitre B, fig. C).
3 Branchez la fiche dans la prise de courant.
4 Allumez l'appareil à l'aide de la touche (voir le chapitre D).
5 Modifiez si nécessaire la température à votre convenance à l'aide des touches de réglage (voir le chapitre E).
6 Pour eteindre l'appareil, appuyez sur la touche 12.

Le remplissage du réservoir doit se faire (sécurité contre l'incendie):

• soit appeareil à l'arrêt,
• soit dans un autre local que celui où est installé le chauffage,
• Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de deux nus (voir le chapitre B).
• Voiture apparéil dégagera une odeur de 'neuf' en chauffant pour la première fois.
• Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
• Le combustible vieillit. Utilisez à chaque début de saisson de chauffage du nouveau combustible.
• Utilisez uniquement paraffine de haute qualite, sans eau et pur conformement à la législation locale (TOYOTOMI combustible).
• Si vous changez de marque et/ou de type de combustible, vous devez d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide consomme entiement le combustible presente.

CE QUE VOUS DEVEZ SAVOIR AU PREALABLE:

AÉRÉZ TOUJOURS SUFFISAMMENT

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conserveze le pour toute reférence ultérieure. Installez cet apparéil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été concu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un jour, une cuisine ou un garage.

Cet apparéil est equipo d'un système de contrôle de la qualite de l'air 20. Lorsque la piece n'est pas suffisamment aérée ou que l' apparéil est utilise dans une piece qui est trop petite, l' apparéil se coupera automatiquement.

Pour vous comport et votre sécurité, assurez-vous que la piece ou se trouve l'appareil, est suffisamment aeree.

REMARQUE: Afin d'eviter toute coupure intempéstive, nous conseillons d'entrouvrir une porte ou une fenetre lorsque l'appareil est en service.

Quel que soit le modele, vous doivent toutes prévoir une piece de volume minimal afin d'utiliser l'appareil en toute sécurité, sans aération supplémentaire (voir le chapitre P). Si le volume de la piece est plus petit que celui préconise, vous doivent toutes entrebalier une fenêtre ou une porte (2.5cm) . Il est important que chaque piece ou l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50~cm^2 pour chaque orifice).

Nous recommendons également de le faire dans des pieces très isolées ou sans courants d'air et / ou à haute altitude. N'utilise pas votre poèle dans des caves ou des pieces souterraines.

Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.

PARTICULIERÉMMENT POUR FRANCE: Voitre appeareil de chauffage a été concu pour fonctionner uniquement avec un combustible pour chauffage mobile a combustible liquide (conforme aux arrêtes du 18/7/2002 et du 25/6/2010). L'usage de tout autre combustible est interdit. Réclamez-les chez vous revendeur ou consultez notre site internet pour l'adresse de nos points de ventes. Le chauffage mobile a combustible liquide est un appeareil de chauffage d'appoint à fonctionnement intermittent.

NOTE SPECIALE POUR LE ROYAUME-UNI: N'utilise que du petrole de classe C1 ou équivalent, en conformité avec la norme 'BS2869- Part 2'.

Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:

INTERDICTION

-dutiliserdeI'essence.
- d'utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabins de vehicules.
- d'utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal àchauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de niveau plus haut que 1900 metres.
- de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage. L'utilisation de ce type de chauffage dans les locaux reçvant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est imperative de se renseigner auparavant.

Votre appeareil mobile de chauffage est concu pour etre utilise avec un combustible de haute qualite, pur et sans eau (TOYOTOMI combustible). Seuls ces combustibles you assuret une combustion propre et optimale. Un combustible de moins bonne qualite peut se traduire par:

• un risque accru de panes
• une combustion imparfaite
• une réduction de la durée de vie de l'appareil
• un dégagement de fumée et/ou de mauvaise odeur
• un dépôt sur la grille ou le manteau
  Un combustible approprié est donc essentiel pour un usage sur et durable de votre apparéil.

La garantie ne couvre pas les dommages et/ou pannes de l'appareil mobile de chauffage causés par l'utilisation d'un combustible autre que celui qui est recommandé.

Pour connaître le combustible le mieux adapté, consultez votre revendeur (www. toyotomi.eu).

FR

Seul un combustible approprié vous garantit un usage sur et durable de votre(APpeuil.

Vous trouvezce ce bouchon de transport separément dans le carton. Pour transporter
I'appareil dans votere vehicule,utilisez obligatoirement le bouchonde transport. Il fautdonc bien le保守er!

MANUEL D'UTILISATION

A INSTALLATION DE L'APPAREIL

1 Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l'appareil, vous doivent disposer:

d'une pompe a main
d'un bouchon de transport
du present manuel d'utilisation

Conserve le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

2 Ouvrez le couvercle du réservoir amovible 4 puis retirez la cale de carton.
3 Remplissez le réservoir amovible comme indiqué au chapitre B.
4 La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque.
5 Branchez la fiche 1 dans la prise de courant (230 volts CA - 50 Hz) et reglez l'heure à l'aide des touches de réglage 14 (voir le chapitre C).
6 Voiture appareil est maintainant prêt à l'emploi.

REGLAGE D'ALTITUDE

1 Si l'appareil de chauffage est utilisé à une altitude de 800 m à 1300 m, utilisez le mode d'altitude 1. Appuyez sur le bouton d'altitude 19 avec une fine tige comme un clip et branchez-le dans la prise simultanément. Ensuite, "I" apparait à l'écran.
2 Si le chauffage est utilisé à une hauteur de 1300 m à 1900 m, utilisez le mode d'altitude 2. Avec une fine tige et branchez-le à nouveau simultanément. Ensuite, "2" sera affiché à l'écran.
3 Désactivez le mode altitude en appuyant simultanément sur le bouton d'altitude et sur la prise de courant après avoir reglé le mode d'altitude 2. Ensuite, "O" apparait à l'écran et "A" disparait.

REMARQUE: Lorsque le mode d'altitude 1 est défini, le repère d'altitude "A" est allumé à l'écran. Lorsque le mode d'altitude 2 est régle, le repère d'altitude "A" clignote pendant le fonctionnement.

REMARQUE: En cas de panne de courant ou de déconnexion de l'appareil de chauffage, le réglage de l'altitude restera.

Ne pas utiliser l'appareil à une altitude supérieure à 1900 mètres.

CHANGER LE VOLUME

Cet apparéil de chauffage peut changer le volume sonore de buzzer. Le réglage initial est au niveau élevé.

1 Appuyez sur la touche SAVE 16 et maintenez-la enforcée pendant plus de 3 secondes, puis le volume sonore du buzzer passe de Elevé à Bas.
2 Appuyez à nouveau sur la touche SAVE 16 et maintenez-la enfoncée pendant plus de 3 secondes, puis le volume sonore du buzzer passé de Bas à Elevé.

REMARQUE: Le niveau de volume est uniquement Bas et Elevé, mais l'alarme par le dispositif de sécurité retentit au niveau Elevé.

REMARQUE: Lorsque le chauffage a ete debranché ou apres une panne de courant, le volume correspondra au reglage initial Elevé.

B REMPLISSAGE DU COMBUSTIBLE

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procedez comme suit:

Assurez-vous que l'appareil est eteint.

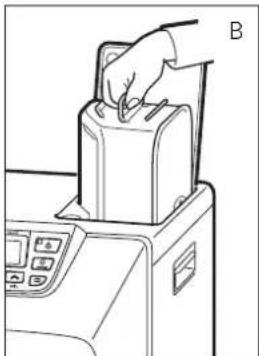

2 Soulevez le couvercle, dégaze le réservoir amovible et retirez-le de l'appareil (fig. B). Posez le réservoir amovible (côté bouchon vers le haut, côté poignée par terre) puis dévissez le bouchon du réservoir (fig. C).

REMARQUE: Quelques gouttes de combustible peuvent encore s'écouler du réservoir.

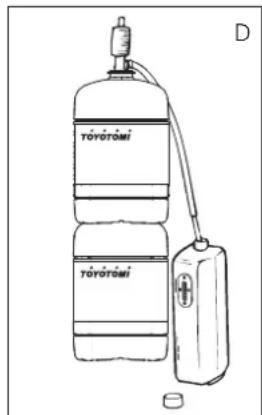

3 Prenez la pompé à main (voir manuel d'utilisation de la pompé) et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. D). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
4 Lors du remplissage, observerz attentivement la jauge du niveau de combustible (fig. E). Si celle-ci est pleine, désamorcez la pompe. Ne replissez jamais trop le réservoir,urtout si le combustible est très froid (en chauffant, le combustible se dilate).
5 Ne laïsez pas le combustible encore liént dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible eventuellement renversé.
6 Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture du réserve rechargé en dehors de toute source de chaleur ou de deux nus. Remettez le réservoir amovible dans l'appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.

C REGLAGE DE L'HEURE

Introduisez la fiche dans la prise de courant (230 Volts CA/50Hz). La touche de mise en route doit être en position OFF. Pour effectuer le réglage, appuyez d'abord sur la touche HOUR. Les 4 chiffres de l'écran ① commenceront à clignoter. Appuyez ensuite sur le bouton (▼hour) jusqu'à obtenir l'heure actuelle. Pour les minutes, appuyez sur la touche (▲min.). En appuyant une seule fois, vous augmentez la valeur petite à petit. Si vous maintainez la touche enforcée, la valeur continue à augmenter jusqu'à ce que vous relachiez la touche. Au bout de 10 secondes environ, les 4 chiffres s'arrête de clignoter et le réglage sera enregistré (fig. F). 5 Minutes après l'extinction de l'appareil, l'information sur l'afficheur disparaître et l'appareil sera en position réserve (stand-by). Par appuyer sur un bouton quelconque, l'heure sera visible.

En cas de coupure de courant ou si la prise est débranchée, vous devez procéder de nouveau au réglage.

DMISE EN ROUTE DE L'APPAREIL

Au début, un apparéil à petrole neuf dégage une certaine odeur. Prévoyez donc une aération supplémentaire.

Allumez toujours l'appareil en vous servant de la touche 日 N'utilise jamais le good allumettes ou de briquet.

Une fois le réglage de l'heure effectuee, allumez I'appareil en appuyant tout simplement sur la touche 日 .Le temoin d'allumage se met a clignoter pour indiquer que I'opération d'allumage est en cours. Cette operation dure quelques instants. Lorsque I'appareil s'allume, le temoin reste rouge.

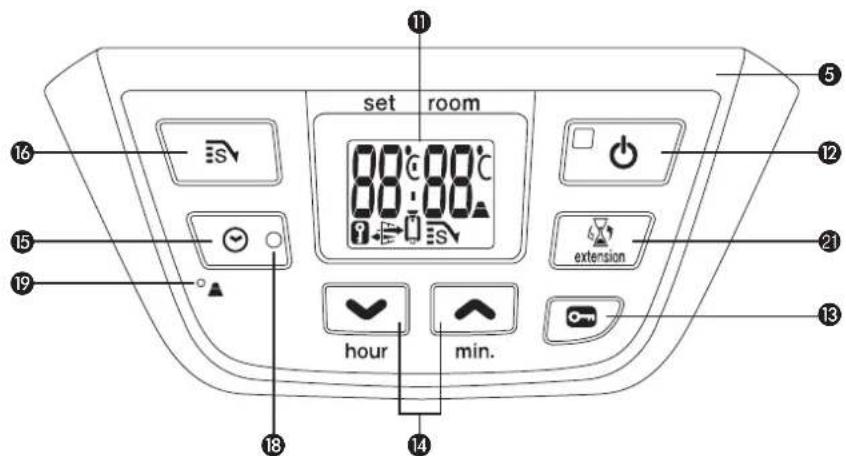

L'afficheur numérique ① affiche deux nombres. Levoyant température s'allume (fig. G). La température actuelle s'affiche sous l'inscription ROOM. La température désirée s'affiche sous l'inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre E).

Avant d'allumer l'appareil, vérifie qu'il reste suffisamment de combustible dans le réservoir.

F: Quand les 4 chiffres arrêtent à cligneter, les valeurs insérées sont mémorisées.

E R E GL A G E DE LA TEMPERATURE DE VOTRE CHOIX

Vous pouvez modifier la température désirée lorsque l'appareil est allumé en vous servant des touches de réglage 14. Pour augmenter la température, appuyez sur la touche (▲min.). L'indication °C 11 commencerà clignoter. Pour diminuer la température, appuyez sur la touche (▼hour). ÀpRES environ 10 secondes l'indication °C arrêtera à clignoter et les valeurs insérées sont mémorisées (fig. G).

Vou pouve regler la tempereature sur 6^ minimum et 28^ maximum. En cas de coupure de courant ou si la prise est debranchee:

• rebranche l'appareil. Un message F-0 nous indique qu'il y a eu coupure de courant; appuyez sur le bouton marche/arrêt © 12, reprogrammez l'heure (voir chapitre C), rallumez de nouveau l'appareil (voir chapitre D). La température désirée passée à la valeur standard soit 20^ .

F PROGRAMMATION DE L'HEURE DESIREE (TIMER)

Le TIMER permet d'allumer automatiquement l'appareil à une heures désirée. Au préalable, vous doivent avoirprogramme l'heure actuelle (voir chapitre C) ainsi que votre température (voir chapitre E). L'appareil doit être éteint.

Procedez comme suit:

1 Appuyez sur la touche ⑫ puis juste après sur la touche TIMER ⑬. Le tímoin TIMER ⑱ et les 4 chiffres ⑪ commenceront à clignoter.
Enregistrez l'heure à laquelle l'appareil doit s'allumer en vous servant des touches de réglage 4. Appuyez ensuite sur la touche (▼hour) pour enregistrer l'heure et la touche (▲min.) pour les minutes (le réglage des minutes s'effectue de 5 en 5 minutes).
3Après environ 10 secondes les 4 chiffres afficheront de nouveau CLOCK et le témoin TIMER s'allumera, indiquant que la fonction TIMER a été activée (fig.H).
4 Le timer permet d'obtenir la température désirée à l'heure programmée. L'appareil calcule lui-même à quel moment il doit semettre en route pour obtenir la température voulue (Fuzzy logics).

Si vous désirez eteindre l'appareil ou changer I'heure de demarrage, il vous suffit simplement d'appuyer sur la touche TIMER (voir le chapitre G).

G: A gauche la tempéra-ture désirée, à droite la températe mesure.

H: La lampe temoin TIMER indique que la fonction timer est active.

Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche ②.

G EXTINCTION DE L'APPAREIL

Il y a deux manières d'eteindre l'appareil:

1 Appuyez sur la touche 念 L'afficheur numérique se met en mode CLOCK et la flamme s'estint.
2 Si vous désírez étéindre l'appareil et faire en sorte qu'il s'allume la prochaine fois automatiquement sous l'effet du timer, appuyez sur la touche TIMER 15. Vous pouvez servant des touches de réglage 14 (voir chapitre F).

H LE ROLE DE L'AFFICHEUR NUMERIQUE

L'afficheur numérique ① sert non seulement à afficher l'heure et la température (consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l'afficheur vous indique ce qui se passé:

En cas de panne, l'afficheur numérique vous indique ce qui se passe.

CODE INFORMATION ACTION

E- 0 Surchauffe de I'appareil. Laissez refroidir, puis rallumez.
F - P Panne de courant secteur. Rallumez l'appareil.
E - / Thermostat défectueux.
F- / Thermistance du bruleur defectueuse.
E - E Problèmes de mise en marche.
E-23 Allumez de nouveau l'appareil juste après qu'il se soit eteint.
E-5 Protection anti-renversement.
E - 5 Mauvaise combustion.
Rallumez l'appareil.

Contactez votre revendeur.
Contactez-vous revendeur.
Contactez votre revendeur.
Attendez environ 30 secondes puis allumez de nouveau l'appareil après avoir branché la prise de courant.

Contactez notre revendeur.

E-7 Température ambiente Rallumez l'appareil supérieure à 32^. si nécessaire.

E - B Moteur soufflant defectueux. Contactez votre revendeur.

E - B1 Fréquence anormale. Branchez la fiche dans la prise de courant de nouveau.

Contactez notre revendeur.

- 9 Filtre a air encrassé, ou Nettoyez le filtré.

Pompe à combustible encrassée. Contactez votre revendeur.

65 Hr L'appareil de chauffage a fonctionné

sans interruption pendant 65 heures

et s'est eteint automatiquement. Rallumer l'appareil de chauffage. Combustible epuisé. Remplissez le réservoir amovible.

Manque d'aération. Aérer.

E-11+ Manque d'aération. Aerer.

Contactez toujours votre revendeur en cas de panne non déscribe ci-dessus et / ou lorsque la panne se repète malgré les mesures décrites plus haut.

ARRET AUTOMATIQUE

Cet apparéil est équipé d'un système de sécurité qui étèint l'appareil de chauffage après 65 heures de fonctionnement sans interruption. L'écran affiche alors l'information suivante: 65Hr . Si vous le souhaitez, vous pouvez rallumer l' apparéil de chauffage en appuyant sur le bouton (MARCHE/ARR T) (voir chapitre D).

SYSTEME AUTONETTOYANT

Si l'appareil fonctionne en puissance maxi durant deux heures, le nettoyage de la chambre de combustion s'effectue automatique. L'afficheur numérique va passer progressivement de CL:05 à CL:01. Durant ces 5 minutes de nettoyage automatique, l'appareil sera en position mini. L'opération de nettoyage effectuee, l'appareil mobile de chauffage a combustible liquide reprendra sa position initiale.

VERROUILLAGE DE SECURITE ENFANTS

Vous pouvez utiliser le verrouillage de sécurité enfants pour éviter toute modification accidentelle des réglages de l'appareil. La seule touche qui n'est pas verrouillée par le bouton sécurité enfants est le bouton de mise en marche. Si l'appareil est étant et que le bouton verrouillage est activé, l'appareil ne peut pas s'allumer. Activez le verrouillage de sécurité en appuyant la touche KEY LOCK 13 pendant plus de 3 secondes. L'indication KEY-LOCK 3 apparaître sur l'écran (fig. I), indiquant que la sécurité enfants a été activée. Pour désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes sur la touche KEY-LOCK 13.

J L'UTILISATION DE LA TOUCHE ECONOMIQUE 'SAVE'

La fonction 'SAVE' vous permet de limiter la température. Si cette fonction est active, l'appareil s'éteindra automatiquement si la température ambiente (ROOM) dépasse de 3^ la température désirée (SET). Si la température ambiente est en dessous ou égale à la température désirée, l'appareil se rallumera automatiquement. Pour activer la fonction 'SAVE', appuyez sur la touche correspondante ⑥. La lampe témoin SAVE s'allume (fig. J). Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.

Meme sans la fonction 'SAVE', votre apparéil veille à ce que la température désirée soit approximativement maintainue en ajustant sa capacité de chauffage. 'SAVE' est une position économique que vous employez lorsque, par exemple, vous n'êtes pas present dans la piece ou pourmaintenir latempératurede lapiece en position"Hors gel".

I: Quand I'indication apparaft sur I'ecran, la sécurité enfants a ete activee.

J: Si la lampe tímoin SAVE s'allume, l'appareil s'allume et s'éteint automatique ment afin de rester dans les limites d'une certaine plage de températures.

K L'INDICATEUR 'FUEL'

Après que l'indication FUEL est apparue, vous disposez encore de 10 minutes de combustible. Un compte à rebours s'effectue sur l'afficheur numérique (fig. K). Vous entendez un signal d'alarme toutes les 2 minutes, vous indiquant que vous doivent faire le plein de combustible. Vous avez le besoin entre 2 possibilités:

• Vous intervenez en replissant le réservoir amovible, l'appareil reprend son fonctionnement normal (chapitre B).
• Vous appuyer sur le bouton 'extension', alors vous disposez de 60 minutes de combustible. L'appareil se met en mode réduit.

Un compte à rebours s'effectue sur l'afficheur numérique. Lorsqu'il ne reste que 10 minutes de combustible, vous entendez le signal d'alarme toutes les 2 minutes. Si vous n'intervenez pas, l'appareil s'eteint de lui-même. L'indicateur 'FUEL' se met alors à clignoter et l'afficheur numérique affiche quatre tirets (---). Vous pouvez faire cesser cela en appuyant une nouvelle fois sur le bouton 12.

Si l'appareil a entiement epuisé son combustible, une fois le plein effectué, vous doivent attendre que levoyant 'FUEL'steigne avant de rallumer l'appareil.

L'INDICATION VENT

Lorsque la piece n'est pas suffisamment aeree, I'appareil se coupe automatiquement. Dans ce cas, E^-1 / 2 est affiche et I'indicateur VENT clignote (fig. L). Des que la piece est moins aeree (p. ex. après ouverture plus grande d'une porte ou d'une fenetre), I'appareil peut etre allume en appuyant une nouvelle fois sur le bouton marche/arret

M ENTRETIEN

Avant d'effectuer l'entretien de votre apparéil, vous doivent éteindre celui-ci et le laisser refroidir. Youre apparéil exige peu d'entretien. Mais vous doivent nettoyer chaque semaine le cache du ventilateur à l'aide d'un aspirateur, et la grille à l'aide d'un chiffon.

Vérifiez aussi régulierement le filtré à combustible:

1 Enlevez le réservoir amovible ⑥ hors de l'appareil puis retirez le filtré à combustible (fig. M). Ayez un chiffon à portée de main pour essuyer le combustible restant.
2 Retirez le filtré à combustible et nettoyez-le avec du combustible ou à l'aide d'une sufflette. (Ne nettoyez jamais à l'eau!)
3 Remettez le filtré à combustible en place dans l'appareil.

Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.

Les réparations, le remplacement des pieces importantes et le travail sur les éléments de sécurité ne doivent être executés que par des spécialistes agrées (et reconnus par le fabricant ou l'importateur). Avant de proceder à son entretien, laissez l'appareil refroidir.

Si le cable d'alimentation de cet apparéil est endommagé, son remplacement (type H05 VV-F) doit être réalise par le fabricant, ou par un atelier de réparation reconnu par l'importeur, afin d'éviter un danger.

K:Apres que l'indication FUEL est apparue, I'ecran affichera les minutes qui vous restent avant que le réserve soit vide.

L: Quand l'indication VENT clignote, il est nécessaire de ventiler lapiece.

Filtre a combustible

NENTREPOSAGE (FIN DE LA SAISON)

En fin de saisson, rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saisson suivante. Allumez l'appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe ou. Observe les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saisson avec du combustible neuf. Lorsque vous refaïsez usage de votre appareil suivez les instructions de nouveau (des chapitre A).

TRANSPORT

Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous doivent prendre les précautions suivantes:

1 Laissez l'appareil refroidir.
Retirez le réserve amovible de l'appareil et retirez le filtré à combustible (voir le chapitre M, fig. M). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtré et le réserve amovible independamment de l'appareil.
3 Mettez le bouchon de transport à la place du filtre à combustible (fig. N) et enforcez-le bien. Le bouchon de transport permet d'éviter autant que possible les fuites de combustible, pendant le transport du poèle.
4 Transportez l'appareil toujours en position verticalie.
5 Avant de transporter le poèle, ou si vous y avez versé accidentellement le mauvais combustible, videz le réservoir fixe à l'aide d'une pompe à combustible. Retirez d'abord le filtré à combustible avant d'insérer la pompe. Faites de même si le réservoir à combustible contient de l'eau.

Bouchon de transport

SPECIFICATIONS TECHNIQUES

Allumage électrique

Combustible Combustible liquide pour apparéils mobiles de chauffage (Arrêté du 18/07/2002 et du 25/06/2010)

Puisance nominale moyenne 163 g/h 1950 Watt

Puisance calorifique max. 258 g/h 3100 Watt

Puisance calorifique min. 67 g/h 800 Watt

Conseiller pour des pièces normalement minimum 48 airées minimum m3** maximum 120

Ne convient pas pour des pieces de volume inférieur à 48 m3/20 m2

Consommation de combustible* (l/heure) min. 0,083 max. 0,323

Consommation de combustible* (g/heure) min. 67 max. 258

Autonomie du réservoir (heures) min. 16,7 max. 65,0

Contenance du réservoir amovible (litres) 5,4

Poids (kg) 8,0

Dimensions (mm) largeur 376

(plateau inférieur compris) profondeur 296

hauteur 438

Accessoires pompé à main

bouchon de transport

Tension secteur 230 V - CA 50 Hz

Consommation électrique allumage 320 W

continu 13 W

Niveau sonore min. 18 dB max. 35 dB

Valeur nominale de fusible 250V,5A

Surveillance de la qualité de la ventilation (renouvellement d'air):

Mesure directe du taux de CO2 (NDIR CO2 -sensor 20).

• En cas de réglage en position maximale
  ** Ces valeurs sont données à titre indictif

Le marquage CE correspond a la conformite aux normes EN 60335-1 (2012) et EN 60335-2-30 (2009)

Votre apparéil est couvert par une garantie de 4 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :

1 Nous rejets ons expressement toute autre demande d'indemnisation, y compris en cas de préjudice indirect.
2 La réparation ou le changement de pieces effectuels dans la période de garantie n'entraine pas la reconduction de la garantie.
3 La garantie ne s'applique pas dans les cas suivants: modifications apportées au l'appareil, usage de pieces non d'origine, réparations de l'appareil effectuees par des tiers.
4 Les pièces sujéttes à l'usure normale, comme le tamis, tout type de joint ou la pompe à main, ne sont pas couvertes par la garantie.
5 La garantie s'applique uniquement si vous presentez le bon d'achat d'origine, dated et ne portant pas de modifications.
6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*.
7 Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pièces sont toujours à la charge de l'acheteur.

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produit une combustion incontrolable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l'appareil mais éteignez-le immédiatement. En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

R

FICHE PRODUIT

(a) Le nom du fournisseur / Marque commerciale TOYOTOMI Europe Sales B.V.
(b) Modèle LC-DX320
(c) La classe d'efficacite energetique A
(d) La puissance thermique directe 3.1kW
(e) La puissance thermique indirecte N/A
(f) L'indice d'efficacité énergétique 95.0%
(g) Le rendement utile 100%

(h) Les évventuelles précautions particulières

Merci de vous reférer au manuel d'utilisation pour tout ce qui concerne les instructions d'assemblage, d'installation ou d'entretien.

s

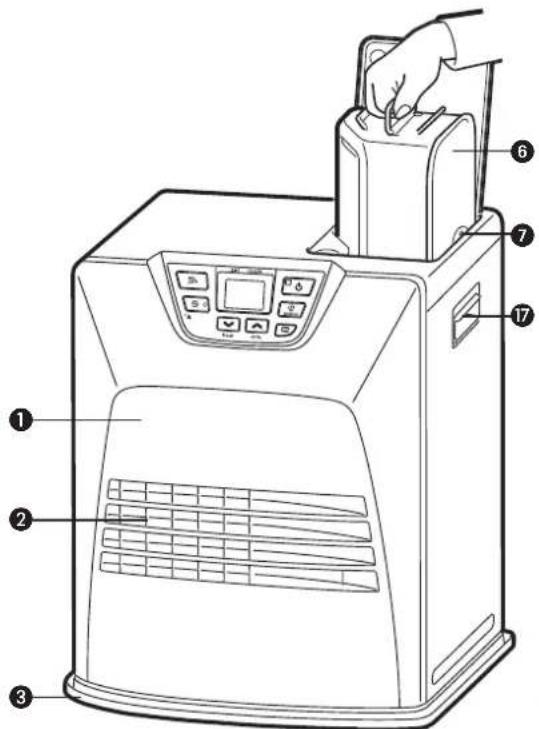

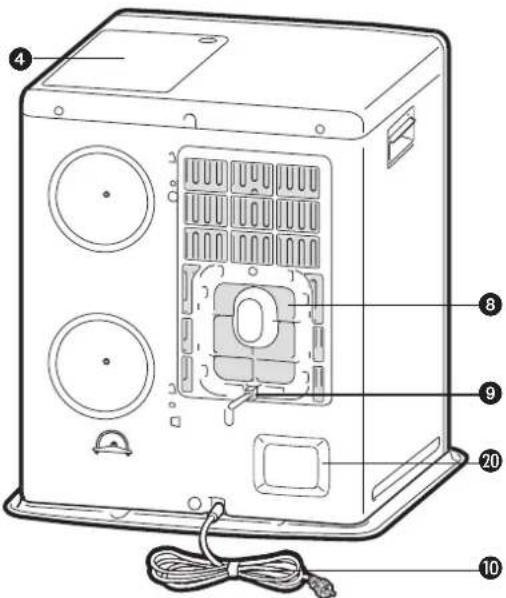

ÉLÉMENTS IMPORTANTS

FR

36

1 Façade
Grille
Plateau inférieur
4 Couvercle du réservoir amovible
5 Panneau de réglage
6 Réservoir amovible
7 Jauge de combustible du réservoir amovible
3 Cache du ventilateur
9 Sonde de température
Cordond'alimentation électrique
1 Afficheur numérique
12 Touche ()
18 Verrouillage sécurité enfants
14 Touche de réglage (heure et température)
15 Réglage de l'heure d'allumage désirée "Timer"
16 Touche ECONOMIQUE
7 Poignée
18 Temoin timer
19 Bouton de réglage d'altitude
2 Systeme de contrôle de qualité d'air
2 Touche EXTENSION

Ce produit ne peut pas etre utilise comme chauffage principal.

Voussouhaitez obtenir des informations supplémentaires ou si vous refonctrez un problem, rendez-vous sur notre site Web (www.toyotomi.eu) ou contactez notre service client (vous trouverez l'adresse et le numero de téléphone sur www.toyotomi.eu)
