Merk	Zibro
Model	LC DX 320
Producttype	Draagbare kachel op vloeibare brandstof (paraffine)
Afmetingen (L × D × H)	376 × 296 × 438 mm
Gewicht	8,0 kg
Elektrische voeding	230 V ~ 50 Hz
Elektrisch verbruik (ontsteking/continu)	320 W / 13 W
Verwarmingsvermogen max/min/nominaal	3100 W / 800 W / 1950 W
Brandstof	Vloeibare brandstof voor draagbare kachels conform besluiten 2002/2010
Inhoud verwijderbare tank	5,4 liter
Autonomie (min / max)	16,7 u / 65 u
Ontsteking	Elektrisch
Belangrijkste functies	Temperatuurregeling, timer, spaarstand (SAVE), kinderslot, luchtkwaliteitsdetectie (CO2), automatische uitschakeling na 65 u, hoogte-instelling
Onderhoud en reiniging	Wekelijks de ventilatorafdekking en het rooster reinigen; regelmatig het brandstoffilter reinigen
Veiligheid	Luchtcontrolesysteem (automatische uitschakeling), kantelbeveiliging, thermostaat, zelfreinigend systeem, automatische uitschakeling na 65 u
Onderdelen en repareerbaarheid	Handpomp, transportdop, brandstoffilter; reparaties door erkende specialist
Algemene informatie	4 jaar garantie; conform NF 128, CE, EN 60335 normen; gebruik binnenshuis, ruimte minimaal 48 m³

Veelgestelde vragen - LC DX 320 ZIBRO

Welke brandstof moet ik gebruiken voor de Zibro LC DX 320?

Gebruik uitsluitend een vloeibare brandstof voor draagbare kachels conform de besluiten van 18/07/2002 en 25/06/2010, zoals hoogwaardige paraffine (TOYOTOMI). Benzine is ten strengste verboden.

Hoe vul ik de tank veilig?

Zet het apparaat uit en laat het afkoelen. Verwijder de verwijderbare tank, draai de dop los, gebruik de meegeleverde handpomp en zorg dat u niet te veel vult (de meter geeft het maximale niveau aan). Plaats de tank terug en controleer de afsluiting, weg van warmtebronnen (zie handleiding Hoofdstuk B).

Wat moet ik doen als het scherm een foutcode weergeeft?

Raadpleeg de codetabel in Hoofdstuk H van de handleiding. Bijvoorbeeld E-0 duidt op oververhitting: laat afkoelen en steek opnieuw aan. Bij aanhoudende fout, neem contact op met een erkende dealer.

Hoe stel ik de temperatuur en timer in?

Wanneer het apparaat aan is, gebruik de toetsen ▲ min en ▼ hour om de temperatuur aan te passen (van 6 tot 28 °C). Om automatische ontsteking te programmeren, zet u het apparaat uit, drukt u op TIMER en stelt u de gewenste tijd in (zie Hoofdstukken E en F).

Waarom schakelt het apparaat vanzelf uit en hoe verhelp ik dit?

Dit kan komen door onvoldoende ventilatie (code E-11), een lege tank (FUEL knippert), of een kantelbeveiliging (code E-5). Ventileer de ruimte, vul de tank of zet het apparaat rechtop voordat u het opnieuw inschakelt.

Hoe activeer ik het kinderslot?

Houd de toets KEY LOCK (markering 13) langer dan 3 seconden ingedrukt tot het symbool KEY-LOCK op het scherm verschijnt. Om te deactiveren, herhaalt u de handeling. De enige niet-vergrendelde toets is de aan/uit-knop.

Welk regelmatig onderhoud is nodig?

Reinig wekelijks de ventilatorafdekking met een stofzuiger en het rooster met een doek. Controleer en reinig regelmatig het brandstoffilter (zonder water). Zet voor elke ingreep het apparaat uit en laat het afkoelen (Hoofdstuk M).

Hoe vervoer ik het apparaat zonder brandstoflekkage?

Laat afkoelen, verwijder de verwijderbare tank en het brandstoffilter. Plaats de meegeleverde transportdop op de plaats van het filter. Vervoer het apparaat altijd rechtop (Hoofdstuk N).

Kan ik het apparaat op hoogte gebruiken?

Ja, tot 1900 m. Stel de hoogtemodus in via de speciale knop (markering 19): voor 800-1300 m, modus 1; voor 1300-1900 m, modus 2. Het pictogram 'A' verschijnt. Niet gebruiken boven 1900 m (Hoofdstuk A - Hoogte-instelling).

Wat betekent de melding '65 Hr' en hoe reset ik deze?

Het apparaat schakelt automatisch uit na 65 uur continu gebruik om veiligheidsredenen. Het scherm toont '65Hr'. Druk gewoon op de aan/uit-knop om het apparaat opnieuw in te schakelen als u dat wenst.

GEBRUIKSAANWIJZING LC DX 320 ZIBRO

1 Er dient toezicht te worden gehonden op kinderen om er zeker van teijken dat zij Niet met het apparaat spelen.
2 Verplaats de kachel NIET als deze brandt of nog heet is. In dat geval ook NIET bijvullen en geen onderhoud verrichten.

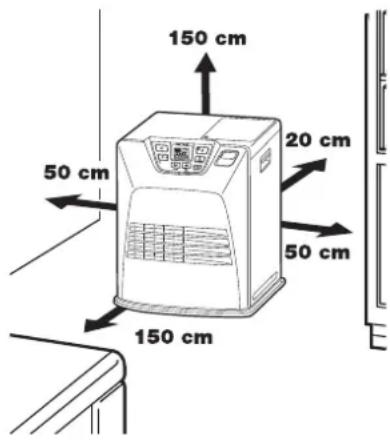

3 Plaats de Voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen, meubels, spuitbus en gascylinder. De jerry can NIET naast de kachel opslaan.
4 Gebruik de kachel NIET in stoffige ruimtes, of opplaatsen waar het sterk tocht. U krijgt dan geen optimale verbranding. Gebruik de kachel NOOT in natte ruimtes zoals in de nabijheid van een bad, douche of zwembad.
5 Zet de kachel uit voordat u vertrekt ofaar bed gaat. Bent u langere tijd weg (bv.vakantie), trek dan ook de stekker uit het stopcontact.
6 Bewaar en vervoer de brandstof uitsluitend in de waarvoor bestemde tankjes en jerrycans.
7 Zorg ervoor dat de brandstof Niet bloot staat aan ditte of extreme temperatuurverschillen. Bewaar de brandstof ALTIJD op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).
8 Gebruik de kachel NOOIT opplaatsen waar schadelijke gassen of dampen aanwezig+kennenijn (bv. uitlaatgassen of verfdampen).
9 Het rooster van de kachel worden heet. De kachel mag Niet afgedekt worden (brandgevaar).
11 De kachel mag nicht direct onder een stopcontact geplaatst worden.
12 Houd kinderenjonger dan 3aar uit de buurt van de kachel, tenzij zij continu onder toezicht staan. Kinderen in de leeftijd van 3 tot 8aar mogen het apparaat uitsluitend in-/uitschakelen mits het in de beoogde, normale bedrijsstand is geplaatst of geinstalleerd en mits zij begeleid worden of instructies hebben gekregen over het veilige gebruik van de machine en de bevaren ervan begrijpen. Kinderen in de leeftijd van 3 tot 8aar mogen het apparaat Niet aansluten, reguleren, reinigen of er onderhoud op uitvoeren.
LET OP - Een aantal onderdelen van dit product kan zeer heet worden en brandwonden veroorzaken. Toezicht is met name belangrijk opplaatsen waar kinderen en kwetsbare Personen aanwezig+zijn.
13Zorg ervoor dat kinderen nicht met het apparaat spelen.
14 Reiniging en onderhoud dient nicht te worden uitgevoerd door kinderen waarop geen toezicht worden gezogen.
15 Blijf NIET voor de kachel staan voor een langereijd.

Defecte elektrische apparaten en batterijen horen nicht bij het huisafval. Zorg voor een goede recycling waar möglichk. Vraag eventuele uw gemeente of uw lokale handelaar voor een deskundig recycling advies.

15 SUGERENCIAS PARA UN USO SEGURO

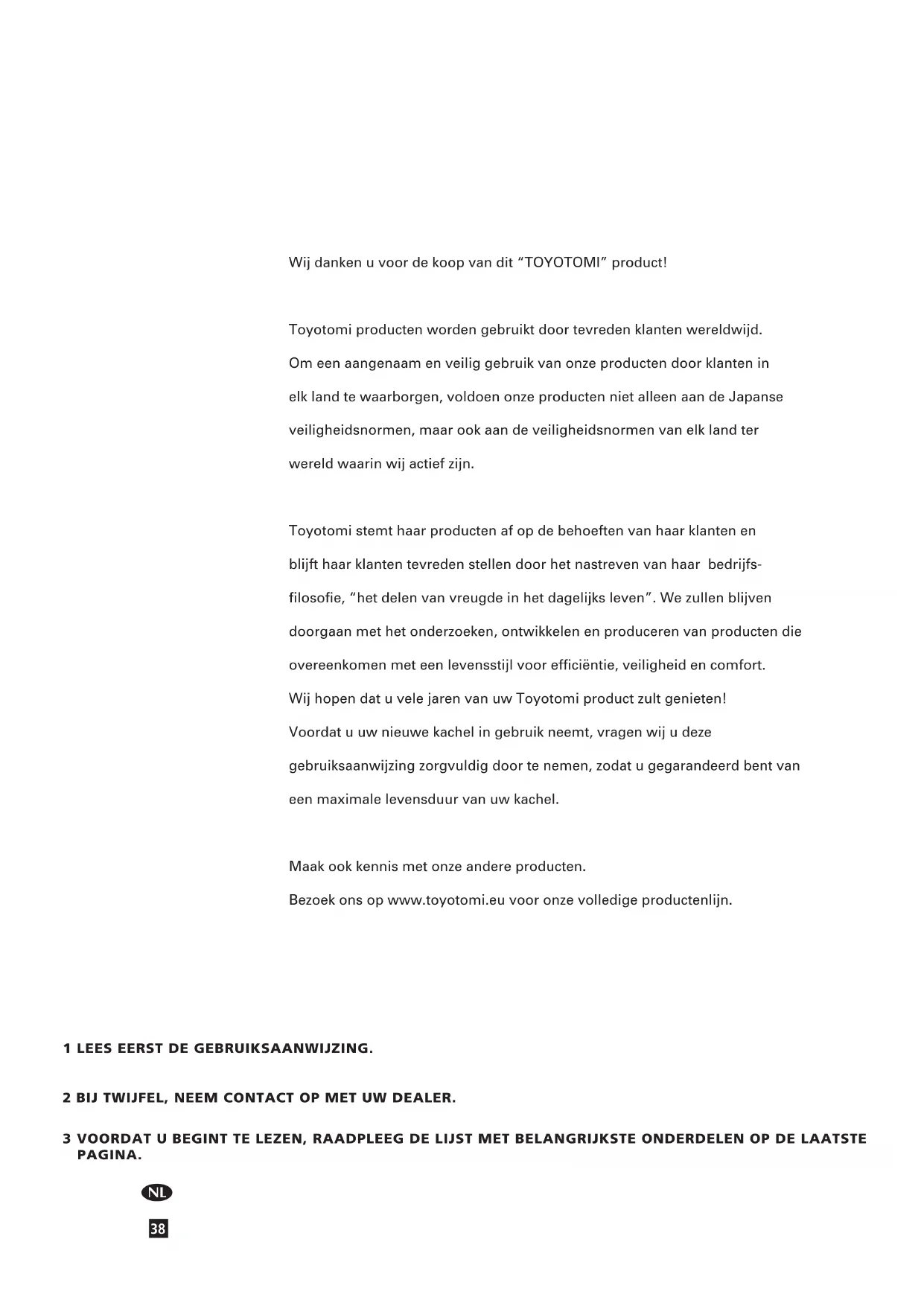

Wij danken u voor de koop van dit "TOYOTOMI" product!

Toyotomi producten worden gebruikt door tevreden klanten wereldwijd. Om een aangenaam en veilig gebruik van unsere producten door klanten in elk land te waarborgen, voldoen unsere producten nicht alleen aan de Japanse veiligheidsnormen, maar ook aan de veiligheidsnormen van elk land ter wereld waarin wij actief+zijn.

Toyotomi stemt haar producten af op de behoeften van haar klanten en blijft haar klanten tevreden stellen door het nastreven vanhaar bedrijfsfilosofie, "het delen van vreugde in het dagelijks leven". We zullen blijven doorgaan met het onderzoeken, ontwikkelen en produceren van producten die overeenkomen met een levensstijl voor efficientre, veiligheid en comfort.

Wij hopen dat u vele jaren van uw Toyotomi product zult genieten!

Voordat u uw nieuwe kachel in gebruik neemt, vragen wij u deze gebruiksaanwijzing zorgvuldig door te nemen, zodat u gegarandeerd bent van een maximale levensduur van uw kachel.

Maak ook kennis met once andere producten.

Bezoek ons op www.toyotomi.eu voor unsere volledige productenlijn.

1 LEES EERST DE GEBRUKSAANWIJZING.
2 BIJ TWIJFEL, NEEM CONTACT OP MET UW DEALER.
3 VOORDAT U BEGINT TE LEZEN, RAADPLEEG DE LIJST MET BELANGRIJKSTE ONDERDELEN OP DE LAATSTE PAGINA.

HET GEBRUK IN HOOFDLIJNEN

Dit zijn in groe lijnen de stappen die u要去 nemen om uw kachel te gebruiken. Voor de precieze handelingen verwijzen wij uaar de HANDLEIDING.

1 Verwijder alle verpakkingsmaterialien (zie hoofdstuk A, fig. A).
2 Vul de wisseltank 6 (zie hoofdstuk B, fig. C).
3 Steek de stekker in het stopcontact.
4 Ontsteek de kachel met behulp van de toets 12 (zie hoofdstuk D).
5 Verander zonodig de gewenste temperatuur met behulp van de insteltoetsen (zie hoofdstuk E).
6 Schakel de kacheluit door op de 0-toets te drukken.

• Als brandbeveiliging要去 de tank gezuld worden wanner de kacheluit staat of in een andere ruimte dan waar de kachel geinstalleerd is.
• Zorg er voor dat de tank op de juiste wijze gesloten is na het vullen op een veilige afstand van warmtebronnen en open vuur (zie hoofdstuk B).
• De eerste keer za uw kachel tijdens het branden even maar 'nieuw' ruiken.
• Bewaar uw brandstof in de originele verpakking en met de originele sluiting op een koele en donkere plaats.
• Brandstof veroudert. Begin elk stookseizoen met{nieuwe brandstof.
• Gebruik alleen een hoge kwaliteit's- en watervrijje, zuivere paraffine over eenkomstig de lokale wetgeving (TOYOTOMI brandstof).
• Indien u overgaat op een ander merk en/of soort brandstof, moet u de in de kachel aanwezige brandstof eerst helemaal lately leegbranden.

ALTijd VOLDOENDE VENTILEREN

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installee dit toestel enkel wonneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een kachel in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op drogeplaatsen, in normale huishoudelijk opstandigheden.

Deze kachel is voorzien van een bewakingsystem voor luchtkwaliteit 20. Wanner de ruimte onvoldoende geventileerd wordt of wanner de kachel in een tekleine ruimte gebruikt worden, dan za de kachel automatisch uitschakelen.

Voor comfortabel en veilig gebruik dient u voor voldoende ventilatie te zorgen.

NB: Om onverwacht uitschakelen van de kachel te voorkomen raden we aan.altijd een deur of raam op een kier te zetten wanner de kachel in gebruik is.

SPECIAL VOOR FRANKRIJK: uw kachel is voor het gebruik van watervrijne en zuivere petroleum van hoge kwaliteit ontworpen (conform de bepalingen van 18-07-2002 en 25-06-2010). Het gebruik van andere brandstoffen is verboden. Vraag uw dealer of bekijk de website voor de adressen van unsere retailers.

De petroleumkachel is bedoeld als een bijverwarming, en Niet als een continue verwarmingsbron.

SPECIAL VOOR GROOT-BRITTANNIE: Gebruik alleen Klasse C1 paraffine brandstof in overeenstemming met BS2869, deel 2 of gelijkwaardig.

Voor een juist gebruik要去 de gebruiker gevolglogen aan de volgende regels: HET IS VERBODEN

• gebruik benzine.

• mobiele kachels werkend op brandstof in caravans, boten en woonwagens te gebruiken.

• mobiele kachels werkend op brandstof te gebruiken in onvoldoende geventileerde ruimtes (raadpleeg de tabel met technische specificaties voor de minimale afmetingen van de te verwarmen ruimte), kelders en / of op een hoogte van 1900 meter ofeer.

• wijzigingen aan te brengen aan de veiligheidsonderdelen van de kachel. Het gebruik van dit type kachel in publieke ruimtes is onderhevig aan wetgeving. Zorg vantevoren voor de juiste informatie.

DE JUISTE BRANDSTOF

Uw kachel is ontworpen voor het gebruik van watervrijne, zuivere kerosine van hoge kwaliteit (TOYOTOMI brandstof). Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:

• verhoogde kans op storingen
  onvolledige verbranding
  beperkte levensduur van de kachel
  rook en/of stank
• aanslag op rooster of mantel
  De juiste brandstof is dus essentieel voor een veilig, efficien't en comfortabel gebruik van uw kachel.

Schade en / of storingen aan de kachel als gevolg van het gebruik van anders dan hoogwaardige watervrijne paraffine olie valt Niet onder de garantie.

Overleg alkijd met de dichtst bijzijnde dealer over de juiste brandstof voor uw kachel (www.toyotomi.eu).

Alleen met de juiste brandstof bent u verzekerd van een veilig, efficien t en comfortabel gebruik van uw kachel.

Deze transportdop vindt u los in de doos. Alleen hiermee kunt u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus!

HANDLEIDING

A HET INSTALLEREN VAN DE KACHEL

Haal uw kachel voorzichtiguit de doos en controllere de inhoud. Naast de kachel要去 u ook beschikken over:

• een brandstofhevelpompje
• een transportdop
• deze gebruksaanwijzing

Bewaar de doos en het verpakkingsmaterial (fig. A) voor opslag en/of transport.

2 Open het deksel van de wisseltank 4 en verwijder het stukje karton.
3 Vul de wisseltank zoals aangegeven in hoofdstuk B.
4 De vloer moet stevig en waterpas zijn. Verplaats de kachel als darüber nicht waterpas staat. Probeer dit Niet te corrigeren door er boeken of ie's anders onder te leggen.
Steek de stekker in het stopcontact (230 Volt - AC/50 Hz) en stel de juiste tijd in met behulp van de insteltoetsen (zie hoofdstuk C).
6Uw kachel is nu gebruiksklaar.

INSTellen Hoogte

1 Indien de kachel op een hoogte van 800m tot 1300 m worden gebruikt, stel dan de hoogte in op modus 1. Druk op de hoogteknop met smal ijzerdraad (bijv. een clipje) en stop tegelijkertijd de stekker in het stopcontact. Vervolgens verschijnt "/A" op het display.
2 Indien de kachel op een hoogte van 1300m tot 1900 m worden gebruikt, stel dan de hoogte in op modus 2. Nadat de hoogte is ingesteld op modus 1, drukt u op de hoogteknop met smal ijzerdraad en tegelijkertijd in de outlet. Vervolgens verschijnt "c" op het display.
3 Schakel de hoogtemodusuit door op de hoogteknop te drukken en tegelijkkertijd de stekker in het stopcontact te steken nadat hoogtemodus 2 is ingesteld. Vervolgens verschijnt ^ op het display en "A" verdwijnt.

NB: Wanner de hoogtemodus is ingesteld op 1, is de hoogtemarkering "A" op het display verlicht. Wanner de hoogtemodus is ingesteld op 2, knippert de hoogtemarkering "A" op het display.

NB: In geval van een stroomstoring of wanner de kachel is uitgeschakeld, blijft de hoogte-instelling behouden.

De kachel nicht gebruiken boven een hoogte VAN 1900 meter.

VOLUME AANPASSEN

Deze kachel is voorzien van een volumeschakelaar voor de zoemer. De standaardinstelling isiveau High.

1 Druk op de SAVE-knop en houd deze 3 seconden ingedrukt. Nu is het volume gewijzigd van High in Low.
2 Druk op de SAVE-knop 16 en houd deze opnieuw 3 seconden ingedrukt. Nu is het volume gewijzigd van Low in High.

NB: Het volumeniveau is Low of High, maar het alarm dat het verilgheidssysteme geeft, staat op High.

NB: Het volume staattering op de standardinstelling wanner de kacheluitgeschakeld is geweest of na een stroomstoring.

B VULLEN MET BRANDSTOF

Vul de wisseltank op een geschikteplaats (er kan.altijd een beetje gemorst worden). UGaat waar bij als volgt te werk:

1 Zorg dat de kacheluit is.

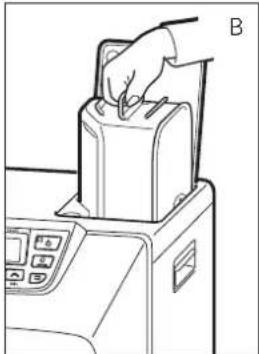

2 Open het deksel en til de wisseltank uit de kachel (fig. B). Zet de wisseltank neer (dop maar boven, handvat�n ar beneden) en schroef de tankdop eraf (fig.C).

NB: De tank kan even nadruppelen.

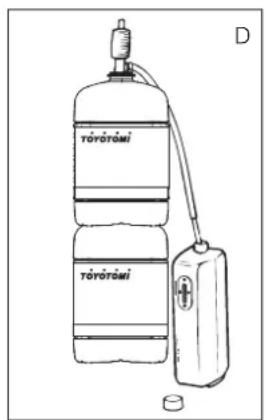

3 Vul de uitneembare tank met behulp van een brandstofpomp (bekijk de instructies van de brandstofpomp). Zorg dat deze hoger staat dan de wisseltank (fig. D). De geribbelde slang steekt u in de opening van de wisseltank.
4 Letijdens het vullen op de brandstofmeter van de wisseltank (fig. E). Als u ziet dat deze vol is, stop dan met vullen. Maak de tank nooit te vol. Vooral nicht als de brandstof erg koud is (brandstof zich uit als deze warmer worden).
5 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank. Veeg eventueel gemorste brandstof weg.
6 Controller of de tankdoprecht zit en goed is aangedraaid. Plaats de wisseltank wee in de kachel (dop maar beneden). Sluit het deksel.

CHET GOED ZETTEN VAN DE KLOK

De juisteijd kunt u alleen instellen als de kachel Niet brandt, maar de stekker wel in het stopcontact zit. U gezruikt hiervoor de insteltoetsen 14. Druk eerst op een van beiden toetsen om deze functie in te schakelen (de 4 cijfers 11 gaan dan knipperen). VervolgensUCTU DE UREN INSTellen met de linkertoets (Vhour) en de minuteu met de rechtertoets (Amin.). Door eénmaal te drukken, verhoegt u de waarde stap voor stap. Wanner u de toets ingedrukt houdt, loopt de waarde op tot u de toets loslaat. Na ongeveer 10 seconden stoppen de 4 cijfers met knipperen en staat de instelling vast (fig. F). Vijf minuten na het uitschaken van de kachel, verdwijnt de informatie op het display en komt de kachel in de standby stand. Door op een willekeurige toets te drukken, worden deijd weer zichbaar.

Als de stekker uit het stopcontact is geweest (of de stroom is uitgeallen),要去 dearendopnieuwinstellen.

D HET AANMAKEN VAN DE KACHEL

Een neue kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie.

Maak de kachel altijd aan met behulp van de -toets 12. Gebruik nooit lucifers of een aansteker.

Om de kachel te ontsteken, hoeft u alleen de ⑥-toets in te drukken. Het POWER-lampje gaat dan knipperen, ten teken dat de ontstekingsprocedure in werkking is. Dit duurt even. Als de kachel eenmaal brandt, blijft het POWER-lampje rood. Het informatietdisplay ① toont twee getallen. Aan het lampje ernaat kurz u zien dat deze betrekking hebben op de temperatuur (fig. G). Onder ROOM staat de huidige temperatuur, verwijl onder SET de ingestelde temperatuur worden vermeld. DezeIRST keunt u veranderen met behulp van de insteltoetsen (zie hoofdstuk E).

Kijk voör het aanmaken van de kachel algijd even of er nog voldoende brandstof in de wisseltank zit.

F: Als de 4 cijfers Niet
meer knipperen, staat
de tijd vast ingesteld.

G: Links de gewenste temperatuur, rechts de gemeten temperatuur.

E HET INSTellen VAN DE GEWENSTE TEMPERATUUR

U kurz de ingestelde temperatuur alleen veranderen als de kachel aan is. U gebruikt hiervoor de insteltoetsen 14. Druk eerst op een van beiden toetsen om deze functie in te schakelen (het ^ C teken 1 gaat dan knipperen). Vervolgens kurz u de gewenste temperatuur verhogen door op de rechtertoets (A min.) te drukken of verlagen met de linkertoets (hour). Na ongeveer 10 seconden stopt het lampje en met knipperen en staat de instelling vast (fig. G).

U kunt de temperatuur instellen op minimaal 6^ en maximaal 28^ . Als de stekker uit het stopcontact is geweest (of de stroom is uitgevallen), springt de ingestelde temperatuur weeop de standardwaarde van 20^ .

F HET BENUTTEN VAN DE TIMER

Met behulp van de timer kunt u de kachel automatisch latent aanslaan, op een vooraf ingestelde tijd. Om de timer te konnen instellen要去 de juisteijd zijn ingesteld (zie hoofdstuk C) en要去 de kacheluitং. UGaat als volgt te werk:

1 Druk op de -toets en meteen daarna op de toets TIMER 15.
Het TIMER-lampje 18 en de 4 cijfers 11 gaan nu knipperen.
2 Stel dearend in waarop de kachel moet aanslaan, met behulp van de insteltoetsen 14. De linkertoets (hour) is voor de uren, de rechtertoets (Amin.) voor de minuten (verspringt per 5 minutes).
3 Na ongeveer 10 seconden springen de 4 cijfers weeR op CLOCK en gaat het TIMER-lampje branden, ten teken dat de timerfunctie is ingeschakeld (fig. H).
4 De timer zorgt ervoor dat de ruimte op de ingestelde vrij bij benadering op de gewenste temperatuur is.

Als u de kachel wilt uitzetten en met de timer wilt lien aanslaan, hoeft u alleen maar de toets TIMER in te drukken (zie hoofdstuk G).

Om de timerinstelling ongedaan te make, drukt u eénmaal op de toets 12.

G HET UITZETTEN VAN DE KACHEL

U hebts twee möglichkheden om de kachel uit te zetten:

1 Druk de -toets in. Het informatiadisplay springt dan op CLOCK en binnen ongeveer een minuut is de kacheluit.
2 Wonneer u de kachel wilt uitzetten en de volgende keer met de timer wilt latent aanslaan, drukt u op de toets TIMER 15. Dan slaat Niet alleen de kachel af, maar worden tegelijk de timerfunctie ingeschakeld. U kutn de gewenste tijd veranderen met de insteltoetsen 14 (zie hoofdstuk F).

H WAT HET INFORMATIEDISPLAY U VERTELT

Het informatiadisplay ① is Niet alleen bedoeld om u de (ingestelde)ijd en temperatuur te tonen (hoofdstuk C, E en F), maar ook voor het melden van storingen. De code in het informatiadisplay vertelt u dan wat er aan de hand is:

CODE INFORMATIE ACTIE

E- Te hoge temperatuur in de kachel. Afkoelen en opnieuw aanmaken.

F - Netspanning onderbroken. Kachel opnieuw aanmaken.

E - / Thermostat defect. Dealer informeren.

F - / Brander-thermister defect. Dealer informeren.

±b - ±b Startproblemen. Dealer informeren.

E-23 Ontsteek de kachel direct Wacht ca. 30 seconden en ontsteek de kachel opnieuw opnieuw nadat dele is gedoofd. nadat u de stekker in het stopcontact hebt gedaan.

H: Het controelampje TIMER geeft aan dat de timerfunctie is ingeschakeld.

Bij storingen ziet u in het informatiedisplay wat er aan de hand is.

E - 5 Omvalbeveiliging. Kachel opnieuw aanmaken.

- Slechte verbranding. Dealer informeren.

±b 7 Kamertemperatuur Indien nodig kachel

hoger dan 32^ .opniewaanmake.

±bE - ±bB Aanjagermotor defect. Dealer informeren.

E - B/ Abnormale frequentie. Steek de opniew stekker in het stopcontact.

Dealer informeren.

E - 9 Luchtfilter verwuild of Filter reinigen.

Brandstofpomp verruild. Dealer informeren.

65 Hr De kachel heeft 65 uu r onaf

gebroken gebrand en is

automatisch afgeslagen. Kachel opniewa aanmaken.

--:-- Brandstof op.

Wisseltank vullen.

Te weinig ventilatie.

Beter ventileren.

E-//+ Te weinig ventilatie.

Beter ventileren.

Bij storingen waarin deze tabel Niet voorziet, en / of wanner het probleem zich voor blijft去做 na het opvolgen van bovenstaande adviezen, dient u.altijd uw dealer te raadplegen.

AUTOMATISCHE UITSCHAKELING

Deze kachel is uitgerust met een veiligheidssystem dat er voor zorgt dat

de kachel na 65 uur onafgebroken automatisch afslaat. Het display geeft dan het volgende aan: 65Hr . Indien u dit wenstkest u de kachel weer aanzetten door op de -toets te drukken (zie hoofdstuk D).

AUTOMATISCHE REINIGINGSFUNCTIE

Indien de kachel twee uur continu op+zijn hoogste stand brandt, zal de brander zichelf automatisch reinigen. Dit worden aangegeven in het display met de code :05 , teruglopend maar :07 . Gedurende deze 5 minuten brandt de kachel op+zijn laagste stand, waardoor de brander zichelf reinigt. Hierna schakelt hij automatisch weeer maar de hoogste stand.

I HET KINDERSLOT

Het kinderslot sunt u gebruiken om te voorkomen dat een kind per ongeluk de instellenen van de kachel verandert. Tijdens het branden kan de kachel dan enkel nog worden uitgeschakeld. Als de kachel al uit is, voorkomt het kinderslot ook dat de kachel per ongeluk wordt aangemaakt. U activeert het kinderslot door de betreffende toets 18 langer dan 3 seconden ingedrukt te houden. Het controelampje KEY-LOCK -verschijnt op het informatiedisplay (fig I), ten teken dat het kinderslot is ingeschakeld. Om het kinderslot uit te schakelen drukt u nogmaals langer dan 3 seconden op de toets KEY-LOCK 18.

J HET JUISTE GEBRUK VAN 'SAVE'

Met de functie 'SAVE' kurz u de temperatuur begrenzen. Als deutsche functie ist ingeschakeld, zal de kachel automatisch afslaan indien de kamertemperatuur 3^ boven de ingestelde temperatuur komt. Als de kamertemperatuur verrolgens weeer op de ingestelde temperatuur komt, zal de kachel automatisch wee aanslaan.

U activeert de instelling 'SAVE' door de betreffende toets in te drukken. Het contrôlelampje SAVElicht dan op (fig. J). Door nog eens op de toets SAVE te drukken, schakelt u deze functie weeer UIT.

I: Als het token
verschijnt op het

display, is het kinderslot
ingeschakeld.
J: Als het lampje SAVE oplicht, slaat de kachel automatisch aan en uit, om binnen een bepaald temperatuurbereik te blijven.

Ook zicher de instelling 'SAVE' zorgt uw kachel ervoor dat de ingestelde temperatuur bij benadering worden gehandhaafd, door+zijn verwarmingscapaciteit aan te passen. 'SAVE' is een spaarstand die u bijvoorbeeld gebruikt wanner u Niet in de ruimte aanwezig bent, of om deze vorstvrij te honden.

K DE 'FUEL' INDICATOR

Als de FUEL indicator verschijnt, heeft u nog voor 10 minuten brandstof. Deze resterendeijd ziet u verstreijken in het informatiadisplay (fig. K). Er staan u nu twee möglichkheden ter beschikking:

• u verwijdert de wisseltankuit de kachel en vult deze, buiten de woonruimte, met{nieuwe brandstof (zie hoofdstuk B)
• Druk op de EXTENSION knop ②. Door op deze knop te drukken, za de brandduur van de kachel worden verhoogd tot 60 minutes. De kachel gaat in de laagste stand branden. In het display za het getal 60 verschijnen en teruglopen tot 10. Bij het bereiken van het getal 10, volgt om de twee minutes een waarschuwingssignaal, ten teken dat u de wisseltank moet bijvullen. Reageert u Niet, dan gaat de kachel vanzelf UIT. Ook dan klinkt een waarschuwingssignaal. De FUEL indicator knippert nu en in het informatietdisplay knipperen vier streepjes ( ) U kunt dit stoppen door eenmaal op de -toets te drukken.

Als de kachel helemaal leeggebrand is geweest, moet u na het bijvullen even geduld hebben voordat de kachel wee gebruikskaar is.

L DE 'VENT' INDICATIE

Wanner de ruimte onvoldoende gestentileerd worden, dan za de kachel automatisch uitschakelen. Wanner dit gebeurt, dan za - / / in het informatiadisplay verschijnen en de "VENT" indicatie knippert (fig. L). Na het verbeteren van de ventilatie (b.v. door een deur of raam iets verder te openen) kan de kachel wee ingeschakeld worden door de 日 toets nogmaals in te drukken.

M ONDERHOUD

Voordat u onderhoud pleegt, dient u de kachel uit te zetten en te lately afkoelen. Trek verwolgens de stekker uit het stopcontact.

Uw kachel vergt weinig onderhoud. Wel dient u elke week even de ventilatorfilter 8 te reinigen met een stofzuiger. Het rooster 2 reinigt u met een vochtige doeck.

Controleer ook met enige regelmaat het brandstofzeefje:

Haal de wisseltank 6uit de kachel en verwijder het brandstofzeefje (fig. M). Dit kan wat nadruppelen; houd een doeke bij de hand.
2 Klop het brandstofzeefje omgekeerd leeg op een harde ondergrond, om het vuil te verwijderen. (Nooit reinigen met water!)
3 Plaats het brandstofzeefje wee in de kachel.

We raden u verder aan om stof en vlekken bijtijds af te nemen met een vochtige doek,,ondat er anders hardnekkige vlekken kunnen ontstaan.

K: Als 'FUEL' indicate brandt, ziet u in het informatiadisplay voor hoeveel这段时间 u nog brandstof hebt.

L: Als de 'VENT' indicate knippert, is dat een teken dat u extra moet ventileren.

Brandstofzeefje

Verwijder zich geen onderdelen van de kachel. Neem voor een eventuele reparatie algijd contact op met uw dealer. Indien het elektriciteitsnoer beschadigd is, mag alleen een erkend installerut dit verrangen door het type H05 VV-F.

N OPSLAG (EINDE STOOKSEIZOEN)

Wij raden u aan de kachel aan het einde van het stookseizoen helemaal leeg te branden. Berg de kachel aan het einde van het stookseizoen stofvrij op, zo möglichk met gebruik van de originele verpakkingsmaterialien.

Overgebleven brandstof kunt u een volgend stockseizoen nicht meer gebruiken. Maak deze dus op. Houdt u toch wat over,gooi deze brandstof dan Niet weg, maar volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval.

Begin het neue stockseizoen in elk geval met neue brandstof en raadpleeg deze gebruiksaanwijzing (zie hoofdstuk A).

Transportdop

O VERVOER

Om te voorkomen dat uw kachel tijdens het transport brandstof lekt,要去 u de volgende maatregelen nemen:

1 Laat de kachel afkoelen.
Haal de wisseltank uit de kachel en verwijder het brandstofzeefje (zie hoofdstuk M, fig. M). Dit kan wat nadruppelen; houd een doeke bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel.
3 Duw de transportdop op deplaats van het brandstofzeefje (fig. N) en druk deze goed aan. De transportdop zal, zoveel möglichk, voorkomen dat brandstof uit de kachel lekt gedurende transport.
4 Vervoer de kachel alsijdrechtop.
5 Leeg de vaste tank met een brandstofpomp voorafgaand aan transport of in het geval van gebruik van verkeerde of verontreinigde brandstof. Verwijder eerst de brandstofffilter enplaats de brandstoffpomp in de vaste brandstofftank. Volg deze procedure ook indien er water in de brandstofftank zit.

P SPECIFICATIONS

Ontsteking elektrisch Afmetingen (mm) breedte 376
Brandstof kerosine (inclusief bodemplaat) diepte 296
Capaciteit max. (kW) 3,10	hoogte 438
Capaciteit min. (kW) 0,80	Accessoires:	brandstofhevelpomp
Geschikte ruimte (m3)** 48-120	transportdopje
Brandstofverbruik (l/uur)* 0,323	Netspanning (Vac / Hz)	230 V
		-- AC 50 Hz
Brandstofverbruik (g/uur)* 258	Elektrisch verbruik:
Brandduur per tank (uur)* 16,7	- ontsteking	320 W
Inhoud wisseltank (liter)	5,4	- continu
Gewicht (kg)	8,0	Zekeringen
		250V, 5A

Controleren van ventilatiekwaliteit (luchtverversing):

Rechtstreeks meten van het CO2 niveau (NDIR- CO2 Sensor 20).

Bij instelling op maximale stand ** Opgegeven waarde is indicatief

Q DE GARANTIEVOORWAARDEN

U krijgt op uw kachel 48 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of verranging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3 De garantie geldt nicht wonneer veranderingen zijn aangebracht, niedoriginele onderdelen zijn gemonteerd of reparaties aan de kachel zich verricht door derden.
4 De garantie is Niet van toepassing op onderdelen die onderhevig zich aan normale slijtage, zoals de brandermat, alle pakkingen en de handmatige brandstoftoevoerpomp.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
6 De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zelfs gevaarlijk zich*.
7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen waarvan, komen alkijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst.altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.

• Licht ontvlambare stoffen können bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen als gevolg. Probeer in dat geval nooit de kachel te verplaatsen, maar zet de kachel ommiddelijkuit. In noodgevallen kurz u een brandblusser gebruiken, maar dan uitsluitend van het type B: een koolzuur- of poederblusser.

R PRODUCTKAART

(a) De naam van de leverancier / handelsmerk TOYOTOMI Europe Sales B.V.
(b) Model LC-DX320
(c) De energia-efficicntieklasse A
(d) De directe warmteafgifte 3.1kW
(e) De indirecte warmteafgifte N/A
(f) De energia-efficiente-index 95.0%
(g) Het nuttig rendement 100%

(h) De specifici eke voorzorgsmaatregelen

Raadpleeg de gebruikshandleiding voor instructies omtrent assemblage, installment of onderhoud.

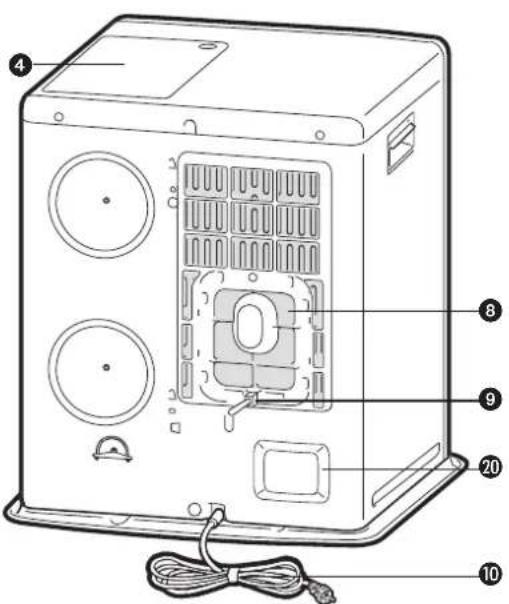

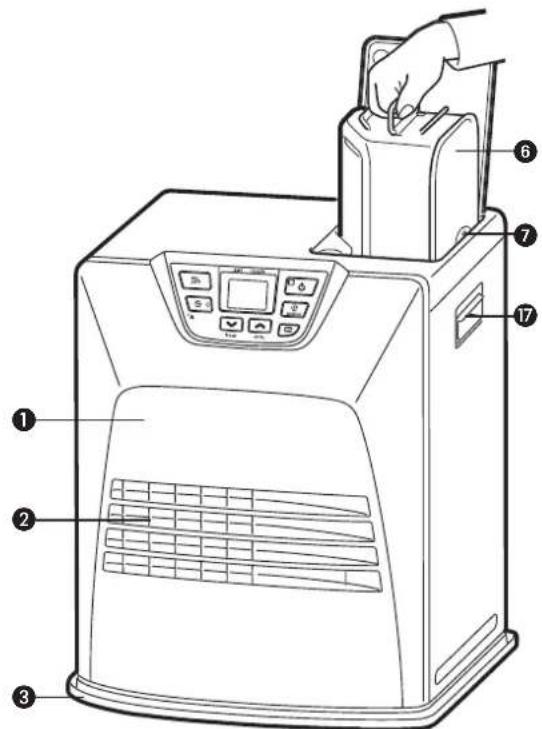

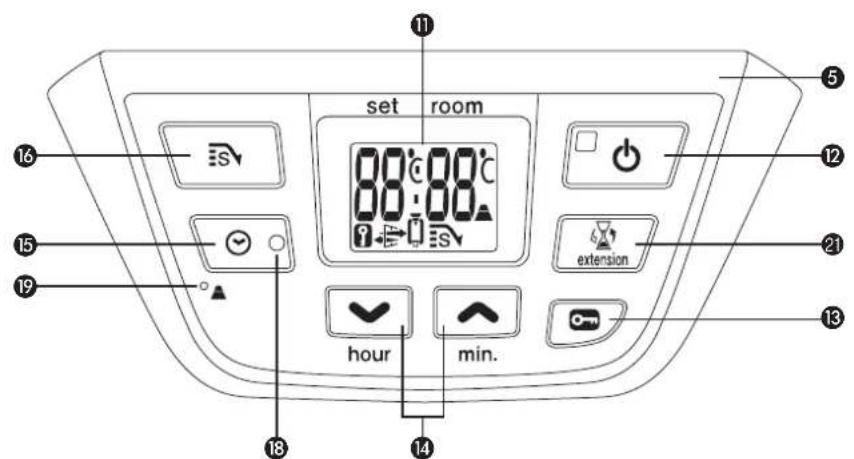

S BELANGRIJKE ONDERDELEN

NL

48

Voorplaat
Rooster
Bodemplaat
Deksel wisseltank
Bedieningspaneel
Wisseltank
7 Brandstofmeter wisseltank
3 Ventilatorfilter
Thermostat
10 Stekker + snoer
1 Informatiedisplay
12 ①-toets
13 Kinderslot
14 Insteltoetsen (tijd en temperatuur)
15 Timer
SAVE-toets
17 Handgreep
13 Timer-lampje
19 Hoogte instellingsknop
20 Bewakingsysteme voor luchtkwaliteit
EXTENSION-toets

Dit product is nicht geschickt voor gebruik als primaire verwarming.

Wenst u nadere informatatie, of indien er bijzondere problemen optreden die in deze gebruiksaanwijzing nicht behandeld zich, bezoekt u dan once website www.toyotomi.eu of vraag de benodigde informatatie op bij de afdeling Sales Support (adres en telefoonnummer op www.toyotomi.eu)
