RS 240 - Verwarming ZIBRO - Gratis gebruiksaanwijzing en handleiding

Type product	Mobiele verwarming op vloeibare brandstof
Merk	Zibro (Toyotomi)
Model	RS 240
Direct thermisch vermogen	2,4 kW (2400 W)
Gemiddeld nominaal vermogen	2220 W
Brandstofverbruik	0,213 tot 0,250 l/u
Tankduur	16 tot 18,8 uur
Capaciteit verwijderbare tank	4,0 l
Afmetingen (L × B × H)	428 × 295 × 453 mm
Gewicht	7,5 kg
Elektrische voeding	4 batterijen LR20 (maat D, 1,5 V) – elektrische ontsteking
Brandstof	Vloeibare brandstof voor mobiele verwarming (conform besluiten 18/07/2002 en 25/06/2010)
Aanbevolen ruimtevolume	40 tot 85 m³ (met ventilatie)
Type lont	Type F
Hoofdfuncties	Elektrische ontsteking, vlamregeling, luchtkwaliteitscontrolesysteem (CO₂), automatische veiligheidsuitschakeling
Onderhoud en reiniging	Reiniging brandstoffilter, vervanging lont (door een professional), verwijderen batterijen na het seizoen
Veiligheid	Automatische uitschakeling bij slechte ventilatie, CO₂-detector, schokbescherming, waarschuwing hete rooster
Reserveonderdelen en repareerbaarheid	Lont, batterijen, handpomp, transportdop; reparaties door erkend specialist
Algemene informatie	Garantie 4 jaar, niet gebruiken als hoofdverwarming, alleen binnengebruik, max. hoogte 1500 m

Veelgestelde vragen - RS 240 ZIBRO

Welk type brandstof gebruiken voor de Zibro RS 240?

Gebruik uitsluitend vloeibare brandstof voor mobiele verwarming conform de Franse besluiten van 18/07/2002 en 25/06/2010. In het Verenigd Koninkrijk: kerosine klasse C1 (BS2869). Gebruik nooit benzine.

Hoe steek ik de kachel RS 240 aan?

Zorg dat de tank gevuld is en de batterijen geplaatst zijn. Wacht 30 minuten na vullen. Draai de centrale knop helemaal naar rechts en druk zachtjes op het ontstekingsmechanisme. Gebruik nooit lucifers.

Wat te doen als het apparaat automatisch uitschakelt?

Dit is normaal als de ruimte onvoldoende geventileerd is: het apparaat is uitgerust met een luchtkwaliteitscontrolesysteem. Ventileer de ruimte (open een raam of deur) en steek opnieuw aan. Controleer ook de batterijen.

Wat is de tankduur?

De tank van 4,0 l biedt een duur van 16 tot 18,8 uur afhankelijk van de vlaminstelling.

Hoe stel ik de vlamhoogte in?

Gebruik de instelknop (centrale knop) na 30 minuten werking. Draai om de vlam aan te passen tussen de min- en max-markeringen in de handleiding. Een te hoge vlam produceert roet, te laag veroorzaakt geuren.

Het apparaat ruikt in het begin naar 'nieuw', is dat normaal?

Ja, de eerste keren kan er een geur vrijkomen. Ventileer de ruimte goed of steek het apparaat de eerste keer buiten aan. De geur verdwijnt na enkele uren.

Hoe onderhoud ik het brandstoffilter?

Verwijder de verwijderbare tank en daarna het filter. Reinig het met schone brandstof of een luchtpistool (nooit water). Plaats het terug. Doe dit regelmatig, vooral als de vlam zwakker wordt.

Kan het apparaat in een kelder of souterrain worden gebruikt?

Nee, gebruik in ruimtes onder het maaiveld is verboden. De ruimte moet voldoende ventilatie hebben (luchtinlaat en -uitlaat elk 50 cm²).

Hoe bewaar ik het apparaat aan het einde van het seizoen?

Laat het apparaat alle brandstof opgebruiken tot het dooft. Reinig het, verwijder de batterijen, reinig het filter en berg het op in de originele verpakking, beschermd tegen stof. Gebruik elk seizoen nieuwe brandstof.

Wat te doen als de lont vervangen moet worden?

Het vervangen van de lont moet worden uitgevoerd door een erkend specialist (raadpleeg uw verkoper). De garantie dekt normale slijtage van de lont niet.

GEBRUIKSAANWIJZING RS 240 ZIBRO

NL GEBRUIKSAANWIJZING ...... PAGE 44

ES INSTRUCCIONES DE USO ...... PAGE 58

IT ISTRUZIONI D'USO ...... PAGE 72

PT MANUAL DE INTRUÇÕES ...... PAGE 86

DK BRUGERVEJLEDNING....PAGE 100

NO BRUKERINSTRUKSEN ......PAGE 114

AFNOR CERTIFICATION - 11, RUE FRANCIS DE PRESSENSE

93571 LA PLAINE SAINT-DENIS CEDE

FICHE INFORMATIVE

PAR EUROVENT CERTITA CERTIFICATION NF

CHAUFFAGES MOBILES

À COMBUSTIBLE LIQUIDE

NF 128 45/01

www.marque-nf.com

1 Wijs kinderen altijd op de aanwezigheid van een brandende kachel.

2 Verplaats de kachel NIET als deze brandt of nog heet is. In dat geval ook NIET bijvullen en geen onderhoud verrichten.

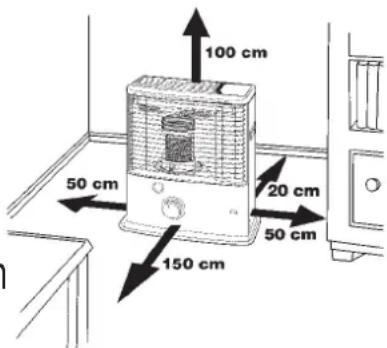

3 Plaats de voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen, meubels, spuitbus en gascylinder. De jerry can NIET naast de kachel opslaan.

4 Gebruik de kachel NIET in stoffige ruimtes en niet op plaatsen waar het sterk tocht. In beide gevallen krijgt u geen optimale verbranding.

5 Zet de kachel uit voordat u vertrekt of naar bed gaat.

6 Bewaar en vervoer de brandstof uitsluitend in de daarvoor bestemde wisseltankjes en jerrycans.

7 Zorg ervoor dat de brandstof niet bloot staat aan hitte of extreme temperatuurverschillen. Bewaar de brandstof ALTIJD op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).

8 Gebruik de kachel NOOIT op plaatsen waar schadelijke gassen of dampen aanwezig kunnen zijn (bv. uitlaatgassen of verfdampen).

9 De bovenzijde van de kachel wordt heet. De kachel mag NIET afgedekt worden (brandgevaar). Vermijd elk contact met de bovenplaat en de grille.

10 Zorg ALTIJD voor voldoende ventilatie.

11 De kachel mag niet direct onder een stopcontact geplaatst worden.

12 Houd kinderen jonger dan 3 jaar uit de buurt van de kachel, tenzij zij continu onder toezicht staan. Kinderen in de leeftijd van 3 tot 8 jaar mogen het apparaat uitsluitend in-/uitschakelen mits het in de beoogde, normale bedrijfsstand is geplaatst of geïnstalleerd en mits zij begeleid worden of instructies hebben gekregen over het veilige gebruik van de machine en de gevaren ervan begrijpen. Kinderen in de leeftijd van 3 tot 8 jaar mogen het apparaat niet aansluiten, reguleren, reinigen of er onderhoud op uitvoeren.

LET OP - Een aantal onderdelen van dit product kan zeer heet worden en brandwonden veroorzaken. Toezicht is met name belangrijk op plaatsen waar kinderen en kwetsbare personen aanwezig zijn.

13 Zorg ervoor dat kinderen niet met het apparaat spelen.

14 Reiniging en onderhoud dient niet te worden uitgevoerd door kinderen waarop geen toezicht wordt gehouden.

15 Blijf NIET voor de kachel staan voor een langere tijd.

100 cm 50 cm 20 cm 50 cm 150 cm

15 SUGERENCIAS PARA UN USO SEGURO

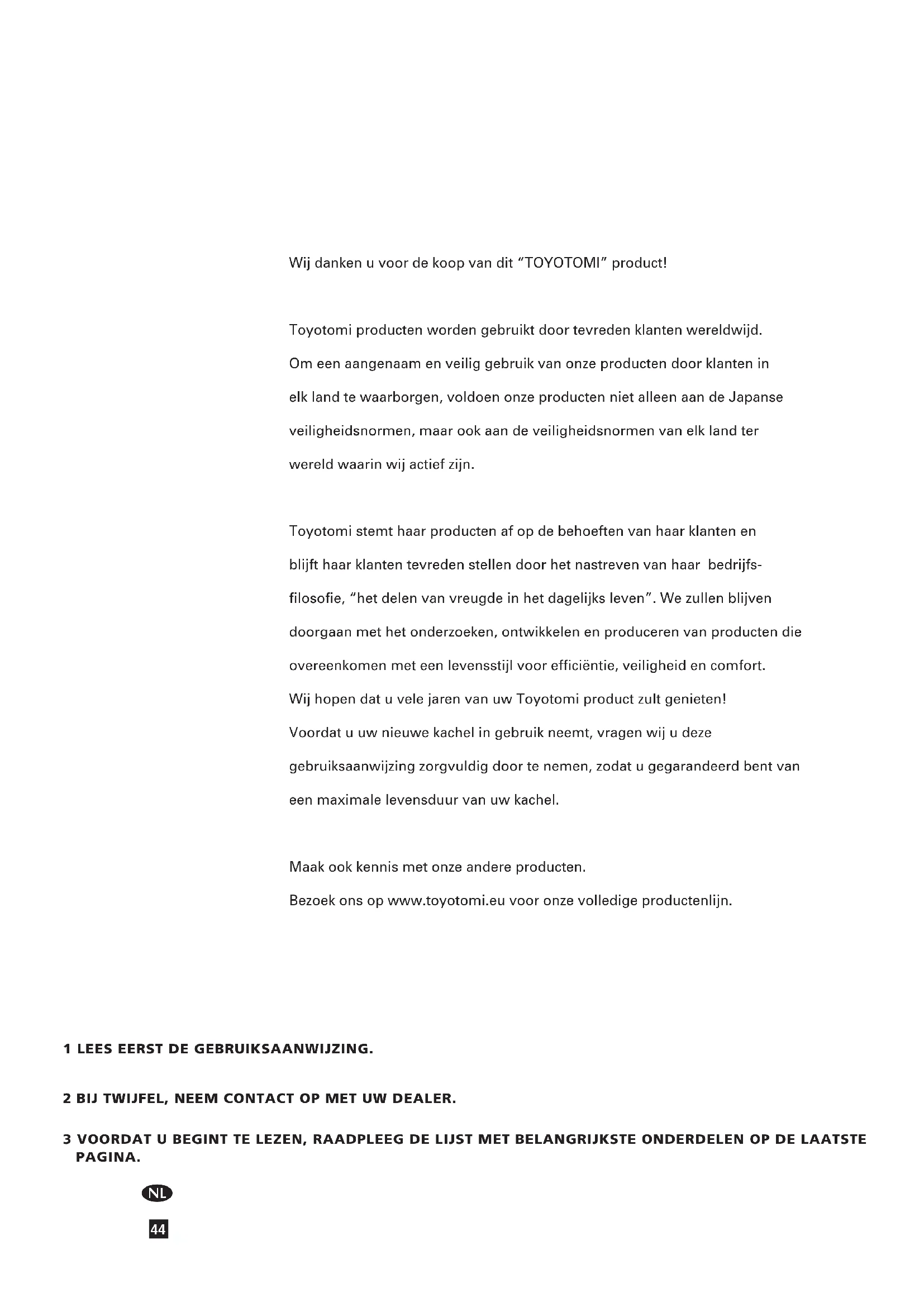

Wij danken u voor de koop van dit "TOYOTOMI" product!

Toyotomi producten worden gebruikt door tevreden klanten wereldwijd. Om een aangenaam en veilig gebruik van onze producten door klanten in elk land te waarborgen, voldoen onze producten niet alleen aan de Japanse veiligheidsnormen, maar ook aan de veiligheidsnormen van elk land ter wereld waarin wij actief zijn.

Toyotomi stemt haar producten af op de behoeften van haar klanten en blijft haar klanten tevreden stellen door het nastreven van haar bedrijfs-filosofie, "het delen van vreugde in het dagelijks leven". We zullen blijven doorgaan met het onderzoeken, ontwikkelen en produceren van producten die overeenkomen met een levensstijl voor efficiëntie, veiligheid en comfort. Wij hopen dat u vele jaren van uw Toyotomi product zult genieten! Voordat u uw nieuwe kachel in gebruik neemt, vragen wij u deze gebruiksaanwijzing zorgvuldig door te nemen, zodat u gegarandeerd bent van een maximale levensduur van uw kachel.

Maak ook kennis met onze andere producten.

Bezoek ons op www.toyotomi.eu voor onze volledige productenlijn.

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 BIJ TWIJFEL, NEEM CONTACT OP MET UW DEALER.

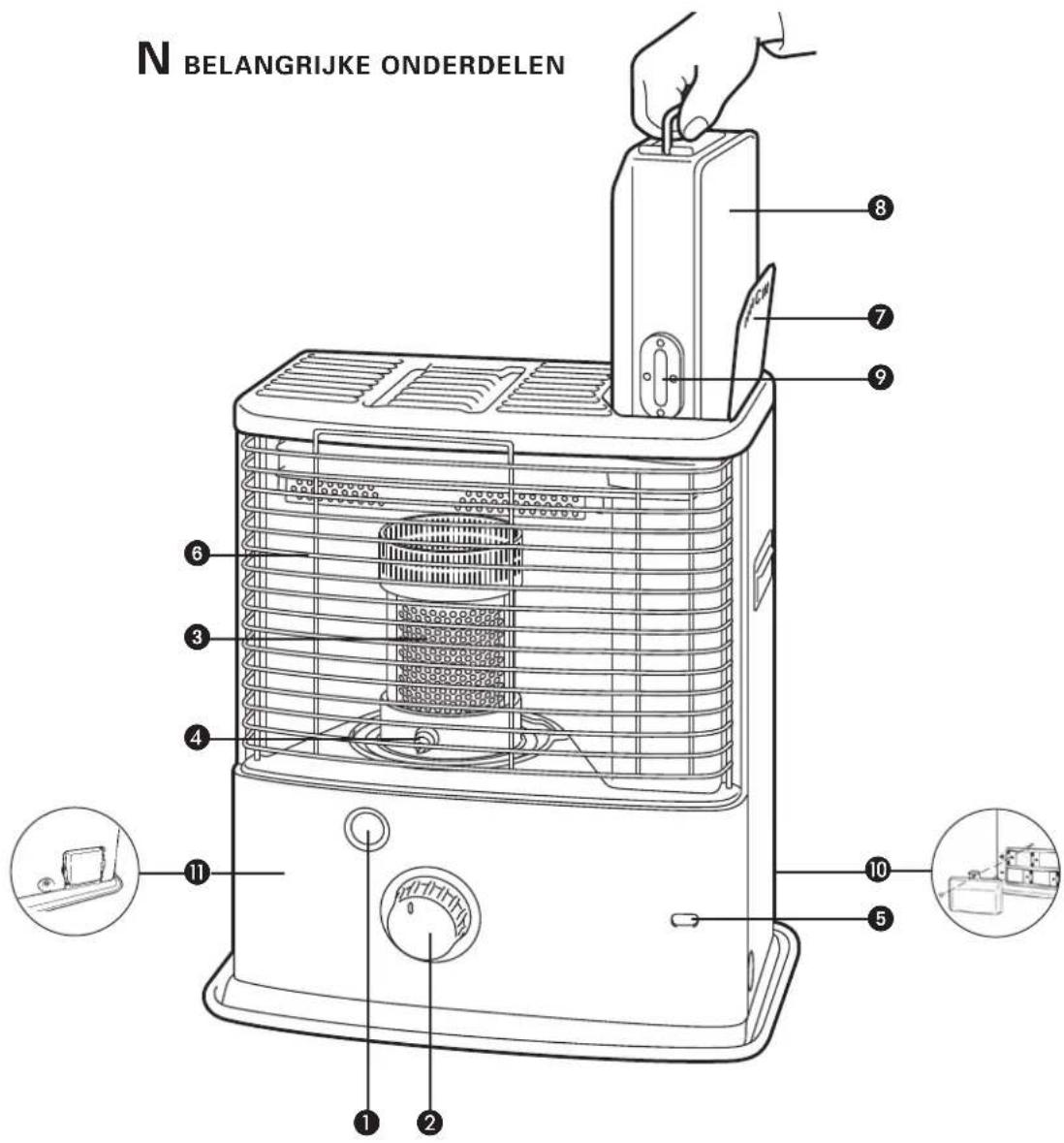

3 VOORDAT U BEGINT TE LEZEN, RAADPLEEG DE LIJST MET BELANGRIJKSTE ONDERDELEN OP DE LAATSTE PAGINA.

Dit zijn in grote lijnen de stappen die u moet nemen om uw kachel te gebruiken. Voor de precieze handelingen verwijzen wij u naar de HANDLEIDING.

1 Verwijder alle verpakkingsmaterialen (zie hoofdstuk A, fig. A).
2 Vul de wisseltank ⑧ en wacht 30 minuten alvorens de kachel te ontsteken (zie hoofdstuk B, fig. I).
3 Plaats de batterijen in de houder 10 (zie hoofdstuk A, fig. F).
4 Controleer of de verbrandingskamer ③ goed recht staat (zie hoofdstuk A, fig. E).
5 Ontsteek de kachel door de draaiknop ② naar rechts te draaien tot deze niet verder kan (zie hoofdstuk C, fig. K).
6 Na het ontsteken duurt het 30 minuten voordat u kunt controleren of de kachel goed brandt (zie hoofdstuk D).
7 Schakel de kachel uit (zie hoofdstuk E).

• Als brandbeveiliging moet de tank gevuld worden wanneer de kachel uitstaat óf in een andere ruimte dan waar de kachel geïnstalleerd is.
• Zorg er voor dat de tank op de juiste wijze gesloten is na het vullen op een veilige afstand van warmtebronnen en open vuur (zie hoofdstuk B).
• De eerste keer zal uw kachel tijdens het branden even naar 'nieuw' ruiken.
• Bewaar uw brandstof in de originele verpakking en met de originele sluiting op een koele en donkere plaats.
• Brandstof veroudert. Begin elk stookseizoen met nieuwe brandstof.
• Gebruik alleen een hoge kwaliteits- en watervrije, zuivere paraffine overeenkomstig de lokale wetgeving (TOYOTOMI brandstof).
• Indien u overgaat op een ander merk en/of soort brandstof, moet u de in de kachel aanwezige brandstof eerst helemaal laten leegbranden.

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een kachel in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijke omstandigheden.

Deze kachel is voorzien van een bewakingssysteem voor luchtkwaliteit ⑪. Wanneer de ruimte onvoldoende geventileerd wordt of wanneer de kachel in een te kleine ruimte gebruikt wordt, dan zal de kachel automatisch uitschakelen.

Voor comfortabel en veilig gebruik dient u voor voldoende ventilatie te zorgen.

NB: Om onverwacht uitschakelen van de kachel te voorkomen raden we aan altijd een deur of raam op een kier te zetten wanneer de kachel in gebruik is.

Voor elke kachel geldt een bepaalde minimumruimte waarin u de kachel veilig, zonder extra ventilatie kunt gebruiken (zie hoofdstuk J). Als de betreffende ruimte kleiner is dan aangegeven, dient u altijd een raam of deur op een kier te zetten (2,5 cm). Het is belangrijk dat in elke ruimte waar de kachel gebruikt wordt, voldoende verse luchtinlaat is (beide openingen moeten een minimale oppervlakte hebben van 50 cm²).

Dit raden wij ook aan bij ruimtes die sterk geisoleerd of tochtvrij gemaakt zijn en/of boven 1500 m. liggen. Gebruik uw kachel niet in kelders en andere ondergrondse ruimtes.

Geen enkele verandering aan het veiligheidssysteem is toegestaan, aangezien daarmee de garantie van het luchtpeil niet gegarandeerd kan worden. Raadpleeg uw dealer in geval van twijfel.

Houd er rekening mee dat de grille en de bovenplaat warm worden. Bij afdekking van het apparaat bestaat er brandgevaar. Houd het apparaat buiten de reikwijdte van kinderen als gevolg van de hoge temperatuur van de buitenkant van de kachel.

SPECIAAL VOOR FRANKRIJK: uw kachel is voor het gebruik van watervrije en zuivere petroleum van hoge kwaliteit ontworpen (conform de bepalingen van 18-07-2002 en 25-06-2010). Het gebruik van andere brandstoffen is verboden. Vraag uw dealer of bekijk de website voor de adressen van onze retailers. De petroleumkachel is bedoeld als een bijverwarming, en niet als een continue verwarmingsbron.

SPECIAAL VOOR GROOT-BRITTANNIË: Gebruik alleen Klasse C1 paraffine brandstof in overeenstemming met BS2869, deel 2 of gelijkwaardig.

Voor een juist gebruik moet de gebruiker gevolg geven aan de volgende regels: Het is verboden

- gebruik benzine.

- Mobiele kachels werkend op brandstof in caravans, boten en woonwagens te gebruiken.

- Mobiele kachels werkend op brandstof te gebruiken in onvoldoende geventileerde ruimtes (raadpleeg de tabel met technische specificaties voor de minimale afmetingen van de te verwarmen ruimte), kelders en / of op een hoogte van 1500 meter of meer.

- Wijzigingen aan te brengen aan de veiligheidsonderdelen van de kachel. Het gebruik van dit type kachel in publieke ruimtes is onderhevig aan wetgeving. Zorg vantevoren voor de juiste informatie.

Alleen met de juiste brandstof bent u verzekerd van een veilig, efficiënt en comfortabel gebruik van uw verplaatsbare kachel.

Deze transportdop vindt u los in de doos. Alleen hiermee kunt u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus!

DE JUISTE BRANDSTOF

Uw kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit (TOYOTOMI brandstof). Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:

• verhoogde kans op storingen
  • onvolledige verbranding
• beperkte levensduur van de kachel
• rook en/of stank
• aanslag op rooster of mantel

De juiste brandstof is dus essentieel voor een veilig, efficiënt en comfortabel gebruik van uw kachel.

Schade en/of storingen aan de kachel als gevolg van het gebruik van anders dan hoogwaardige watervrije paraffine olie valt niet onder de garantie.

Overleg altijd met de dichtstbijzijnde dealer over de juiste brandstof voor uw kachel (www.toyotomi.eu).

1 Haal uw kachel voorzichtig uit de doos en controleer de inhoud.

Naast de kachel moet u ook beschikken over:

• een brandstofhevelpompje
• een transportdop
• deze gebruiksaanwijzing

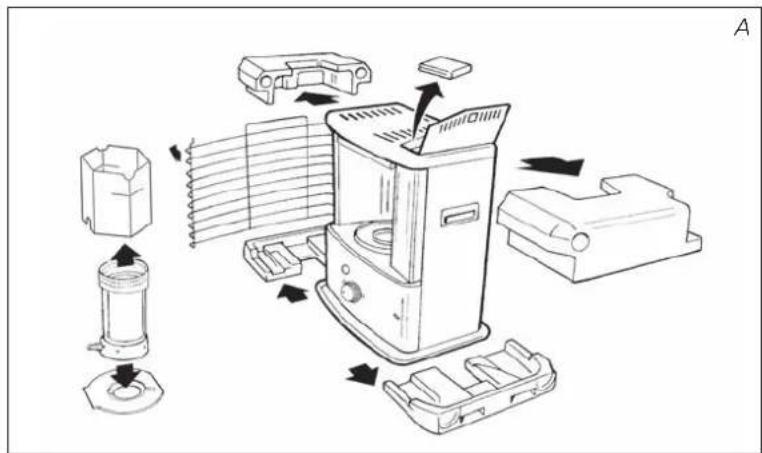

Bewaar de doos en het verpakkingsmateriaal (fig. A) voor opslag en/of transport.

2 Verwijder het overige verpakkingsmateriaal:

• Verwijder het stukje verpakkingsmateriaal bij de grille 6. Licht de grille uit de inkeping (fig. B) en trek hem naar voren.
• Trek beide einden van het verpakkingsmateriaal naar achteren en tegelijkertijd iets naar beneden (fig. C).
• Neem de verbrandingskamer ③ uit de kachel en verwijder aanwezige verpakkingsmateriaal (fig. D).
• Zet de verbrandingskamer terug op zijn plaats. De verbrandingskamer staat goed als u hem met de handgreep ④ soepel een beetje naar links en rechts kunt schuiven (fig. E). Sluit de grille: Licht hem een beetje op om vervolgens de grille in de inkeping te laten vallen.
• Open de deksel van de wisseltank ⑦ en verwijder het stukje karton.

3 Vul de wisseltank zoals aangegeven in hoofdstuk B.

4 Verwijder het deksel door de schroeven te verwijderen en plaats de batterijen in de daarvoor bestemde houder 10 aan de achterzijde van de kachel (fig. F). Let op de + en - polen. Het best kunt u nieuwe alkaline batterijen gebruiken (4 x type D).
5 De vloer moet stevig en waterpas zijn. Verplaats de kachel als deze niet waterpas staat. Probeer dit niet te corrigeren door er boeken of iets anders onder te leggen.
6 Uw kachel is nu gebruiksklaar.

De kachel NIET gebruiken boven een hoogte VAN 1500 meter.

Vul de wisseltank niet in de woonruimte, maar op een meer geschikte plaats (er kan altijd een beetje gemorst worden). U gaat daarbij als volgt te werk:

1 Zorg dat de kachel uit is.
2 Open het deksel ⑦ en til de wisseltank ⑧ uit de kachel (fig. G). Zet de wisseltank neer (dop naar boven, hendel naar beneden) en schroef de tankdop (fig. H). NB: De tank kan even nadruppelen.
3 Neem het brandstofhevelpompje en steek de gladde, meest stugge pijp in de jerrycan. Zorg dat deze hoger staat dan de wisseltank (fig. 1). De geribbelde slang steekt u in de opening van de wisseltank.
4 Draai de knop bovenop het pompje vast (naar rechts).
5 Knijp enkele keren in het pompje, totdat de brandstof in de wisseltank stroomt. Als dat eenmaal het geval is, hoeft u niet meer te knijpen.
6 Let tijdens het vullen op de brandstofmeter van de wisseltank ⑨ (fig. J). Als u ziet dat deze vol is, stop dan met vullen door de knop boven op het pompje weer los te draaien (naar links). Maak de tank nooit te vol. Vooral niet als de brandstof erg koud is (brandstof zet uit als deze warmer wordt).
7 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank (fig. K). Veeg eventueel gemorste brandstof weg.
8 Controleer of de tankdop recht zit en goed is aangedraaid. Plaats de wisseltank weer in de kachel (dop naar beneden). Sluit het deksel.

NB: Zorg ervoor dat de dop van de tank goed is dichtgedraaid en dat er geen brandstof lekt als de tank ondersteboven wordt gehouden. Plaats de verwijderbare brandstoftank vervolgens in de verwarming.

Een nieuwe kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie of ontsteek uw kachel de eerste keer buiten de leefruimte.

Als u de kachel voor de eerste keer gebruikt, moet u na het plaatsen van de gevulde wisseltank zo'n 30 minuten wachten met aanmaken. Zo kan de kous zich volzuigen met brandstof. Dit geldt ook nadat u de kachel helemaal leeg hebt laten branden en na het vervangen van de kous.

Kijk vóór het aanmaken van de kachel altijd even op de brandstofindicatie ⑤ om te weten of u eerst de wisseltank moet bijvullen (Groen=vol, Rood=leeg).

Maak de kachel altijd aan met behulp van de draaiknop ②. Gebruik nooit lucifers of een aansteker.

U gaat als volgt te werk:

1 Draai de draaiknop ② naar rechts tot aan de aanslag (fig. L). Met enige druk zou u de draaiknop dan nog wat verder kunnen draaien; deze veert dan echter vanzelf terug. Zo zet u de kous in de hoogste stand en stelt u de beveiliging in werking.

Wanneer de kachel kort na het aanmaken weer uitschakelt, dienen de batterijen vervangen te worden. Het best kunt u nieuwe alkaline batterijen gebruiken (4 x type D).

De kachel is sinds kort in gebruik en de draaiknop wordt niet vergrendeld. Draai de draaiknop (fig. M) eerst geheel linksom alvorens de kous in de hoogste positie te brengen voor ontsteking (hoofdstuk C).

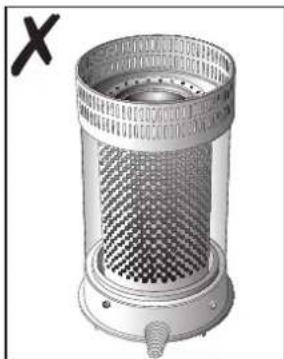

Controleer na het ontsteken van de kachel altijd of de verbrandingskamer ③ goed recht staat, door deze aan de handgreep ④ even naar links en rechts te schuiven (fig. E). Dit moet soepel gaan. Als de verbrandingskamer ongelijk staat, leidt dit tot rook- en roetontwikkeling.

D HET BRANDEN VAN DE KACHEL

Na het ontsteken van de kachel duurt het 30 minuten voordat u kunt controleren of de kachel goed brandt. Een te hoge vlam kan rook- en roetvorming veroorzaken, terwijl een te lage verbranding tot geurontwikkeling leidt. (fig. R). Regel de correcte vlamhoogte met behulp van de gekartelde instelknop ② (fig. S).

Een te lage verbranding kan ontstaan door:

• te weinig brandstof (vul de tank)
• slechte brandstof (raadpleeg uw dealer)
• te weinig ventilatie (zet een raam of deur op een kier)
• slijtage van de kous (raadpleeg uw dealer, of vervang de kous, zie hoofdstuk L)

Wanneer in de ruimte onvoldoende geventileerd wordt, dan zal de kachel automatisch uitschakelen. Na het verbeteren van de ventilatie (b.v. door een deur of raam iets verder te openen) kan de kachel weer ingeschakeld worden.

Dit apparaat is uitgerust met een veiligheidssysteem dat de kachel uitschakelt wanneer de wisseltank uit de kachel genomen wordt (fig. G). Om de kachel opnieuw te ontsteken dient u het reservoir terug te plaatsen in de kachel en de instructies te volgen zoals aangegeven in hoofstuk C.

E HET UITZETTEN VAN DE KACHEL

U schakelt de kachel uit door de UIT-toets ① in te drukken. De vlam zal dan na enige tijd vanzelf doven (fig. N).

F STORINGEN, OORZAKEN EN OPLOSSINGEN

Als u een storing niet kunt oplossen met behulp van de onderstaande aanwijzingen, dient u contact op te nemen met uw dealer.

HET AANMAKEN LUKT NIET.

• De batterijen zitten niet goed in de houder. Controleren (fig. F).
• De batterijen zijn niet meer krachtig genoeg voor de ontsteking. Vervangen (fig. F).
• U hebt de kachel helemaal leeg gestookt of de kous is vervangen. Na het plaatsen van de gevulde wisseltank 30 minuten wachten met ontsteken.

SLECHTE VERBRANDING EN/OF ROET/GEUR.

• De verbrandingskamer ③ is niet goed geplaatst. Zet deze recht met de handgreep ④, tot u hem makkelijk wat naar links en rechts kunt schuiven.
• U gebruikt verouderde brandstof. Begin elk stookseizoen met nieuwe brandstof.
• U gebruikt verkeerde brandstof. Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
• Er is sprake van stofophoping onder in de kachel. Raadpleeg uw dealer.
• De koushoogte is niet goed. Raadpleeg uw dealer.

DE KACHEL GAAT LANGZAAM UIT.

• De wisseltank is leeg. Zie hoofdstuk B.

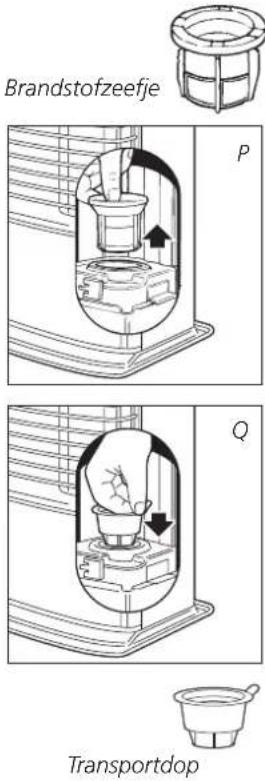

• Er zit vocht in het zeefje. Maak het zeefje droog (hoofdstuk G, fig. P).
• Er zit vocht in het onderreservoir. Raadpleeg uw dealer.
• De kous is aan de bovenzijde verhard. Kachel helemaal leegbranden (hoofdstuk G). Gebruik de juiste brandstof.
• U gebruikt verouderde brandstof. Begin elk stookseizoen met nieuwe brandstof.

• De kous staat te laag.
  Raadpleeg uw dealer.
• De kachel had voor het bijvullen vrijwel alle brandstof verbruikt.
  Na het plaatsen van de volle wisseltank 30 minuten wachten met ontsteken.
• U gebruikt oude of verkeerde brandstof.
  Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
• De ruimte wordt onvoldoende geventileerd.
  Zet even een raam of deur wijd open en laat deze daarna op een kier staan.

DE KACHEL BRANDT TE HOOG.

• Bij een nieuwe kachel heeft de vlam de neiging om hoger te gaan branden, vanwege de nieuwe componenten. De vlam gaat ongeveer na 10 uur gebruik lager branden.
• U gebruikt verkeerde, te vluchtige brandstof.
  Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
• De kous staat te hoog.
  Raadpleeg uw dealer.

G OVER HET ONDERHOUD

Uw kachel vergt weinig onderhoud. Wel dient u stof en vlekken bijtijds af te nemen met een vochtige doek, omdat er anders hardnekkige vlekken kunnen ontstaan. Normaal gesproken zijn er slechts 4 onderdelen aan slijtage onderhevig:

1. DE BATTERIJEN

Deze kunt u zelf vervangen. Controleer het geluid van de vonkoverslag. De batterij is bijna leeg als u een knetterend geluid hoort. De batterij moet worden vervangen. Controleer de ontsteking aan de hand van onderhoudsprocedure 3 als het geluid ook na het vervangen van de batterij hetzelfde blijft klinken. Gooi de oude batterijen niet in de vuilnisbak. Volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval.

2. DE KOUS

Om de levensduur van de kous te verlengen, moet u de kachel van tijd tot tijd helemaal laten leegbranden (tot hij vanzelf uitgaat). Doe dit wanneer u merkt dat de verbranding wat minder wordt. Het leegbranden veroorzaakt enige geur, dus het is raadzaam dit buiten de leefruimte te doen.

3. ELEKTRODEN

Als de elektroden vies worden door koolstof of teer, kunt u de elektroden schoonmaken. De ontsteking kan defect raken als de elektroden teveel in aanraking komen met de kous. De elektroden op de juiste positie te bevestigen. Zorg ervoor dat er geen water op de elektroden wordt gemorst.

4. HET BRANDSTOFZEEFJE

Controleer ook met enige regelmaat het brandstofzeefje:

haal de wisseltank ⑧ uit de kachel en verwijder het brandstofzeefje (fig. P). Dit kan wat nadruppelen; houd een doekje bij de hand. Klop het brandstofzeefje omgekeerd leeg op een harde ondergrond, om het vuil te verwijderen. (Nooit reinigen met water!) Plaats het brandstofzeefje weer in de kachel.

Verwijder zelf geen onderdelen van de kachel. Neem voor een eventuele reparatie altijd contact op met uw dealer.

Laat de kachel afkoelen voordat u onderhoud pleegt.

Voor uw veiligheid, gebruik handschoenen bij onderhoud.

Brandstofzeefje

Wij raden u aan de kachel aan het einde van het stookseizoen helemaal leeg te branden en daarna goed op te bergen. U gaat als volgt te werk:

1 Maak de kachel aan buiten de leefruimte en laat hem geheel leegbranden.
2 Laat de kachel afkoelen.
3 Maak de kachel schoon met een vochtige doek en droog deze af.
4 Haal de batterijen uit de batterijhouder 10 en bewaar deze op een droge plaats.
5 Reinig het brandstofzeefje (zie hoofdstuk G).
6 Berg de kachel stofvrij op, zo mogelijk in de originele verpakkingsmaterialen. Overgebleven brandstof kunt u een volgend stookseizoen niet meer gebruiken. Houdt u toch wat over gooi deze brandstof dan niet weg, maar volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval. Begin het nieuwe stookseizoen in elk geval met nieuwe brandstof en raadpleeg opnieuw deze gebruiksaanwijzing (zie hoofdstuk A).

VERVOER

Om te voorkomen dat uw kachel tijdens transport brandstof lekt, moet u de volgende maatregelen nemen:

1 Laat de kachel afkoelen.
2 Haal de wisseltank ⑧ uit de kachel en verwijder het brandstofzeefje (fig. P). Dit kan wat nadruppelen; houd een doekje bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel.
3 Duw de transportdop op de plaats van het brandstofzeefje (fig. Q) en druk deze goed aan.
4 Vervoer de kachel altijd rechtop.

J SPECIFICATIES

Ontsteking elektrisch Afmetingen (mm) breedte 428
Brandstof kerosine (inclusief bodemplaat) diepte 295
Capaciteit (kW) 2,04-2,40	hoogte 453
Geschikte ruimte (m3)**	40-85	Accessoires	transportdop, brandstofhevelpompje
Brandstofverbruik (l/uur)	0,213-0,250	Batterijen	4x LR20, MIN 1300
Brandstofverbruik (g/uur)	170-200		1,5V, size D
Brandduur per tank (uur)	16-18,8	Type kous	F
Inhoud wisseltank (liter)	4,0	Gewicht (kg)	7,5

Controleren van ventilatiekwaliteit (luchtverversing): Rechtstreeks meten van het CO ^2 niveau (NDIR- CO ^2 Sensor 11).

K DE GARANTIEVOORWAARDEN

U krijgt op uw kachel 48 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
3 De garantie geldt niet wanneer veranderingen zijn aangebracht, nietoriginele onderdelen zijn gemonteerd of reparaties aan de kachel zijn verricht door derden.
4 Onderdelen die aan normale slijtage onderhevig zijn, zoals de batterijen, de kous, de ontstekingsspiraal en het brandstofhevelpompje, vallen buiten de garantie.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
6 De garantie geldt niet bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zelfs gevaarlijk zijn*.
7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen daarvan, komen altijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.

HET VERVANGEN VAN DE KOUS

L VOORDAT U BEGINT MET HET VERVANGEN VAN DE KOUS, DIENT DE KACHEL UIT EN VOLLEDIG AFGEKOELD TE ZIJN.

1 Open het tankklepje en haal de wisseltank eruit.
2 Haal de batterijen uit de batterijhouder 10.
3 Licht de grille uit de inkeping en trek hem naar voren. Neem de branderkop uit de kachel. Sluit de grille.
4 Trek de draaiknop van de kachel af.
5 Schroef de drie mantelschroeven, aan de onderzijde van de kachel, los. Trek de mantel iets naar voren en verwijder deze van de bodemplaat.
6 Draai de vleugelmoeren onder de branderzitting los.
7 Til de branderzitting omhoog zodat de kous zichtbaar wordt. Leg de branderzitting naast de kachel. (Let op dat de bedrading niet los raakt).
8 Draai de schroef, die de beugel vasthoudt, los en verwijder de beugel.
9 Draai de as geheel rechtsom.
10 Draai de koushouder tegen de klok in en til deze omhoog. Verwijder deze van de luchtschacht.
11 Knijp de kous samen, zodat de kous loskomt uit de koushouder en neem de kous eruit. Draag hierbij handschoenen en zet een bakje klaar om de oude kous in te doen.

12 Plaats de kous overeenkomstig de op de koushouder aangegeven richting in de koushouder.
13 Plaats de koushouder (met kous) over de luchtschacht. Draai dan de koushouder vast met de klok mee.
14 Plaats de beugel terug. Draai de schroef die de beugel vasthoudt, vast.
15 Plaats de branderzitting terug.
16 Draai de vleugelmoeren gelijkmatig handvast aan.
17 Plaats de draaiknop op het kousmechanisme. Draai de knop geheel naar rechts. Activeer de omvalbeveiliging en controleer of de kous naar de onderste stand gaat. Herhaal dit een aantal keren. Wanneer de kous niet in de onderste positie komt is deze onjuist gemonteerd en moet de procedure vanaf stap 12 herhaald worden. Trek de draaiknop van de kachel af.
18 Plaats de mantel terug en draai de drie mantelschroeven vast. Plaats de draaiknop en de verbrandingskamer terug. Controleer of deze laatste goed recht staat, door deze aan de handgreep even naar links en rechts te schuiven. Sluit de grille.
19 Plaats de gevulde wisseltank terug. Plaats de batterijen in de batterijhouder (let op de plus en min). Na het plaatsen van de wisseltank en de batterijen, moet u 30 minuten wachten voordat u de kachel aanmaakt.

(a) De naam van de leverancier / handelsmerk TOYOTOMI Europe Sales B.V.

(b) Model RS-240

(c) De energie-efficiëntieklasse A

(f) De energie-efficiëntie-index 95.0%

(g) Het nuttig rendement 100%

(h) De specifieke voorzorgsmaatregelen

Raadpleeg de gebruikshandleiding voor instructies omtrent assemblage, installatie of onderhoud.

N BELANGRIJKE ONDERDELEN ① ② ③ ④ ⑥ ⑦ ⑧ ⑨ ⑩ ⑤

① Uit-toets
② Draaiknop
③ Verbrandingskamer
④ Handgreep verbrandingskamer
⑤ Brandstofindicatie
6 Grille
⑦ Deksel wisseltank
8 Wisseltank
9 Brandstofmeter wisseltank
10 Batterijhouder
11 Bewakingssysteem voor luchtkwaliteit

Dit product is niet geschikt voor gebruik als primaire verwarming.

Wenst u nadere informatie, of indien er bijzondere problemen optreden die in deze gebruiksaanwijzing niet behandeld zijn, bezoekt u dan onze website www.toyotomi.eu of vraag de benodigde informatie op bij de afdeling Sales Support (adres en telefoonnummer op www.toyotomi.eu)
