Produkttype	Flydende brændstof mobil varmeovn
Mærke	Zibro (Toyotomi)
Model	RS 240
Direkte termisk effekt	2,4 kW (2400 W)
Gennemsnitlig nominel effekt	2220 W
Brændstofforbrug	0,213 til 0,250 L/t
Beholderens driftstid	16 til 18,8 timer
Aftagelig beholder kapacitet	4,0 L
Mål (L × B × H)	428 × 295 × 453 mm
Vægt	7,5 kg
Strømforsyning	4 LR20 batterier (størrelse D, 1,5 V) - elektrisk tænding
Brændstof	Flydende brændstof til mobil varmeovn (i overensstemmelse med bekendtgørelserne 18/07/2002 og 25/06/2010)
Anbefalet rumvolumen	40 til 85 m³ (med ventilation)
Vægetype	Type F
Hovedfunktioner	Elektrisk tænding, flammejustering, luftkvalitetskontrolsystem (CO₂), automatisk sikkerhedsslukning
Vedligeholdelse og rengøring	Rengøring af brændstoffilter, udskiftning af væge (af en professionel), fjernelse af batterier ved sæsonens slutning
Sikkerhed	Automatisk stop ved utilstrækkelig ventilation, CO₂-detektor, stødbeskyttelse, varmt gitter markeret
Reservedele og reparationsmuligheder	Væge, batterier, håndpumpe, transportdæksel; reparationer af autoriseret specialist
Generelle oplysninger	4 års garanti, må ikke bruges som primær varmekilde, kun indendørs brug, max højde 1500 m

Ofte stillede spørgsmål - RS 240 ZIBRO

Hvilken type brændstof skal jeg bruge til Zibro RS 240?

Brug kun flydende brændstof til mobil varmeovn i overensstemmelse med de franske bekendtgørelser af 18/07/2002 og 25/06/2010. I Storbritannien, klasse C1 petroleum (BS2869). Brug aldrig benzin.

Hvordan tænder man ovnen RS 240?

Sørg for, at beholderen er fyldt, og batterierne er på plads. Vent 30 min efter påfyldning. Drej midterknappen helt til højre, og tryk derefter forsigtigt på tændingsmekanismen. Brug aldrig tændstikker.

Hvad gør jeg, hvis apparatet slukker automatisk?

Det er normalt, hvis rummet er utilstrækkeligt ventileret: apparatet er udstyret med et luftkvalitetskontrolsystem. Ventiler rummet (åbn et vindue eller en dør), og tænd igen. Tjek også batterierne.

Hvad er beholderens driftstid?

Beholderen på 4,0 L giver en driftstid på 16 til 18,8 timer afhængigt af flammeindstillingen.

Hvordan justerer man flammens højde?

Brug justeringshjulet (midterknappen) efter 30 minutters drift. Drej for at justere flammen mellem min- og max-markeringerne i vejledningen. En for høj flamme producerer sod, for lav giver lugt.

Apparatet afgiver en 'ny' lugt i starten, er det normalt?

Ja, de første anvendelser kan afgive lugt. Ventiler rummet godt eller tænd apparatet udendørs første gang. Lugten forsvinder efter et par timer.

Hvordan vedligeholder man brændstoffilteret?

Fjern den aftagelige beholder, derefter filteret. Rens det med rent brændstof eller en blæsepistol (aldrig vand). Sæt det tilbage. Gør det regelmæssigt, især hvis flammen bliver svag.

Kan apparatet bruges i en kælder eller et underjordisk rum?

Nej, brug i rum under jordoverfladen er forbudt. Rummet skal have tilstrækkelig ventilation (luftindtag og -udtag på hver 50 cm²).

Hvordan opbevarer man apparatet ved sæsonens slutning?

Lad apparatet forbruge alt brændstof, indtil det slukker. Rengør det, fjern batterierne, rengør filteret, og opbevar det i originalemballagen, beskyttet mod støv. Brug nyt brændstof hver sæson.

Hvad gør jeg, hvis vægen skal udskiftes?

Udskiftning af vægen skal udføres af en autoriseret specialist (kontakt din forhandler). Garantien dækker ikke normal slitage af vægen.

BRUGSANVISNING RS 240 ZIBRO

1 Børn bør være under opsyn, så det sikres, at de ikke leger med apparatet.

2 Flyt ALDRIG kaminen, när den brænder eller stadig er varm. I dette tilfælde må den heller IKKE påfyldes eller vedligeholdes.

3 Anbring kaminen så dens forkant er mindst 1,5 meter fra mure, gardiner, møbler, spray dåse og gas cylinder. Opbevar IKKE brændstoftanken i nærheden af ovnen.

4 Brug IKKE kaminen i støvede rum, da der så ikke opnås en optimal forbrænding. Brug ikke kaminen i umiddelbar nærhed af badekar, brusekabiner eller svømmebassiner.

5 Sluk kaminen før De forlader huset eller går i seng.

6 Opbevar og transporter altid brændstoffet i de dertil beregnede tanke og dunke.

7 Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme temperaturforskelle. Opbevar ALTID brændstoffet et køligt, tørt og mørkt sted (sollys forringer kvaliteten af brændstoffet).

8 Brug ALDRIG kaminen på steder, hvor der kan være skadelige gasser eller dampe (f.eks. udstødningsgasser eller malingsdampe).

9 Vær opmærksom på, at kaminens gitter bliver meget varmt. Hvis der anbringes ting oven på kaminen, udgør det en brandfare.

10 Sørg ALTID for tilstrækkelig ventilation.

11 Varmeapparatet må ikke være placeret umiddelbart under en stikkontakt.

12 Børn under 3 år skal holdes væk, medmindre de løbende overvåges. Børn i alderen fra 3 år og under 8 år må kun tænde/slukke for apparatet forudsat at den er anbragt eller installeret i den tilsigtede normale driftsposition, og de har fået tilsyn eller instruktion om brugen af apparatet på en sikker måde og forstår de involverede farer. Børn i alderen fra 3 år og under 8 år må ikke tilslutte, regulere og rengøre apparatet eller udføre vedligeholdelse.

FORSIGTIG - Nogle dele af dette produkt kan blive meget varme og forårsage forbrændinger. Særlig opmærksomhed skal udvises, hvor børn og udsatte personer er til stede.

13 Børn må ikke lege med apparatet.

14 Rengøring og brugervedligeholdelse må ikke foretages af børn uden vejledning.

15 Ophold dig IKKE tæt på ovnen i længere tid.

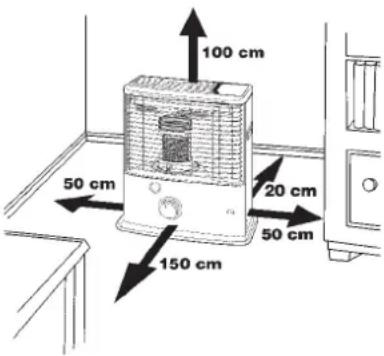

100 cm 50 cm 20 cm 50 cm 150 cm

15 TIPS FOR SIKKER BRUK

1 Påse at barn alltid er klar over at det er en brennende varmeovn i rommet.

8 Bruk ALDRI ovnen på steder der det kan være farlige gasser eller damp (f.eks. eksosgass eller damp fra maling).

9 Topplaten på varmeovnen blir varm. IKKE dekk til varmeovnen (det er brannfarlig). Unngå kontakt med topplaten og gitteret.

11 Varmeapparatet må ikke plasseres rett under en stikkontakt.

13 Barn skal ikke leke med produktet.

Brug handsker ved vedligeholdelse af ovnen.

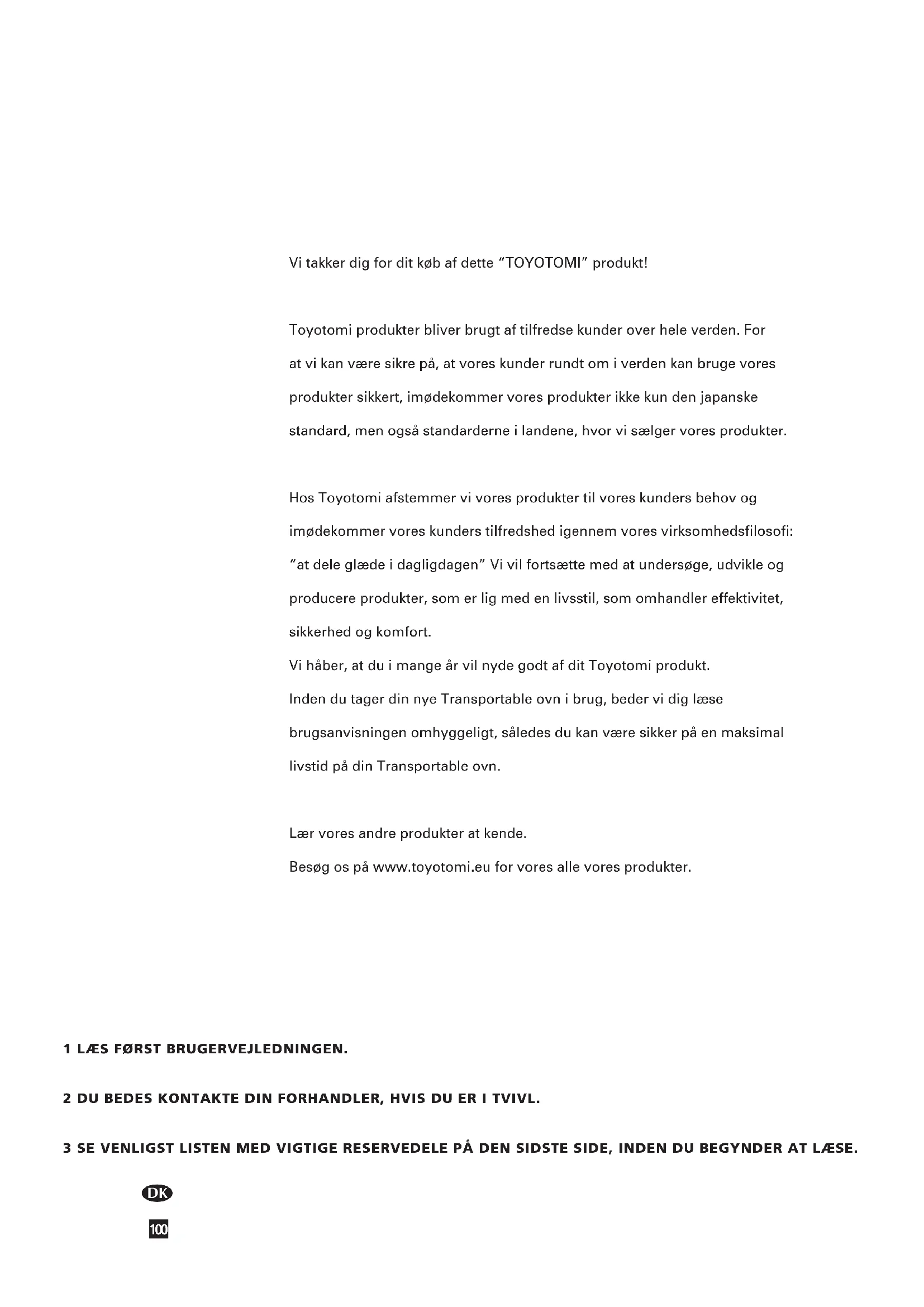

Vi takker dig for dit køb af dette "TOYOTOMI" produkt!

Toyotomi produkter bliver brugt af tilfredse kunder over hele verden. For at vi kan være sikre på, at vores kunder rundt om i verden kan bruge vores produkter sikkert, imødekommer vores produkter ikke kun den japanske standard, men også standarderne i landene, hvor vi sælger vores produkter.

Hos Toyotomi afstemmer vi vores produkter til vores kunders behov og imødekommer vores kunders tilfredshed igennem vores virksomhedsfilosofi: "at dele glæde i dagligdagen" Vi vil fortsætte med at undersøge, udvikle og producere produkter, som er lig med en livsstil, som omhandler effektivitet, sikkerhed og komfort.

Vi håber, at du i mange år vil nyde godt af dit Toyotomi produkt.

Inden du tager din nye Transportable ovn i brug, beder vi dig læse brugsanvisningen omhyggeligt, således du kan være sikker på en maksimal livstid på din Transportable ovn.

Lær vores andre produkter at kende.

Besøg os på www.toyotomi.eu for vores alle vores produkter.

1 LÆS F∅RST BRUGERVEJLEDNINGEN.

2 DU BEDES KONTAKTE DIN FORHANDLER, HVIS DU ER I TVIVL.

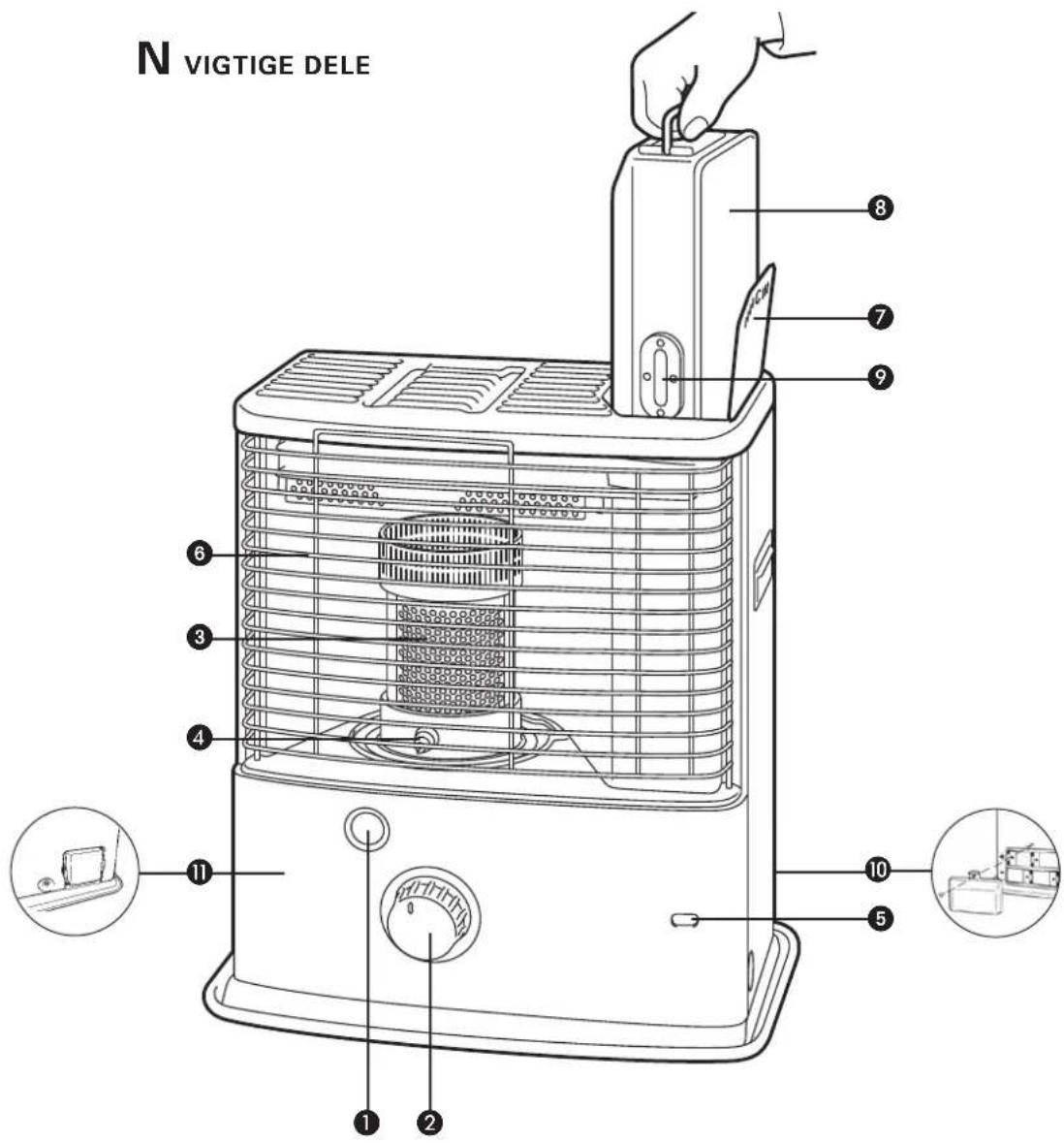

3 SE VENLIGST LISTEN MED VIGTIGE RESERVEDELE PÅ DEN SIDSTE SIDE, INDEN DU BEGYNDER AT LÆSE.

GENERELT OM BRUGEN

Dette er i store træk, hvordan Deres Kaminen skal anvendes. For mere detaljerede handlinger henvises til VEJLEDNINGEN.

1 Fjern alt emballagemateriale (se kapitel A, fig. A).
2 Fyld skiftetanken 8 isæt denne i ovnen og vent 30 minutter, før ovnen tændes (se kapitel B, fig. I).
3 Sæt batterierne i holderen 10 (se kapitel A, fig. F).
4 Kontrollér at forbrændingskammeret ③ står helt lodret (se kapitel A, fig. E).
5 Tænd for ovnen ved samtidigt at dreje drejeknappen ② (se kapitel C, fig. K).
6 Efter at kaminen er blevet tændt varer det 30 minutter førend det kan kontrolleres om kaminen brænder korrekt (se kapitel D).
7 Sluk for ovnen (se kapitel E).

• På grund af brandrisikoen skal tanken fyldes, när kaminen er slukket, eller i et andet lokale end kaminen.
• Sørg altid for at lukke tanken ordentligt efter påfyldning på sikker afstand af alle varmekilder og åben ild (se kapitel B).
• Første gang kaminen tændes, lugter den "ny" i en kort periode.
• Opbevar alle brændstofbeholdere med deres originale dæksler og forseglinger et koldt og mørkt sted.
• Brændstof kan blive forældet: Start hver fyringssæson med nyt brændstof.
• Brug kun vandfri paraffin af høj kvalitet, som imødekommer lokale love (TOYOTOMI brændstof).
• Før du skifter brændstofmærke og/eller brændstoftype, skal du sørge for at tømme den flytbare kamin helt for brændstof.

Læs denne brugervejledning grundigt, før du tager apparatet i brug, og gem den til senere brug. Produkt skal installeres på en sådan måde, at den overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til brug som en varmer i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i garager.

Dette varmeapparat er udstyret med et luftkvalitetsstyringssystem ⑪. Når der er for lidt ventilation i værelset eller hvis varmeapparatet bruges i et for lille værelse, slår varmeapparatet automatisk fra.

Sørg for at der er tilstrækkelig ventilation, så opvarmningen er behagelig og sikker.

BEMÆRK: For at undgå at varmeapparatet slås fra, anbefaler vi at en dør eller vindue sættes på klem når varmeapparatet er tændt.

Uanset model skal du altid sørge for, at kaminen bruges i et lokale, der er tilstrækkelig stort til, at den kan bruges sikkert uden behov for ekstra ventilation (se kap. J). Hvis lokalet er mindre end påkrævet, skal du altid åbne en dør eller et vindue på klem (sørg for, at åbningen er cirka 2,5 cm). Det er vigtigt, at der er tilstrækkeligt luftindtag og effektivt luftudtag i alle lokaler, hvor kaminen bruges (begge åbninger skal have et tværsnit på mindst 50 cm²).

Dette tilrådes også i rum, der er velisolerede eller uden gennemtræk og/eller ligger over 1500 m. Brug ikke Deres kamin i kældre eller andre underjordiske rum. Du må ikke foretage ændringer af sikkerhedssystemet, da garantien for, at luftmåleren fungerer korrekt, dervedÜortfalder. Kontakt forhandleren, hvis du har spørgsmål.

Ovnens overside bliver meget varm. Ovnen må ikke tildækkes af hensyn til brandfaren.

SÄRLIGE OPLYSNINGER FOR BRUGERE I FRANKRIG: Kaminen er fremstillet til kun at blive brugt med brændstof, der er beregnet til flytbare kaminer, som fyrer med flydende brændstof, i henhold til de franske dekreter af 18-07-2002 og 25-06-2010. Det er forbudt at bruge andre former for brændstof. Kontakt din forhandler, eller find adresser på forhandlere på vores websted. Denne flytbare kamin, der fyrer med flydende brændstof, er beregnet til brug som en ekstra varmekilde og ikke som en konstant varmekilde.

SÄRLIGE OPLYSNINGER FOR BRUGERE I STORBRITANNIEN: Brug kun Klasse C1 petroleum i henhold til BS2869 Del 2 eller lignende.

Brugeren skal overholde følgende anvisninger om korrekt brug: UNDLAD AT

- bruge benzin.

- bruge den flytbare kamin, der fyrer med flydende brændstof, i campingvogne, både og førerhuse.

- bruge den flytbare kamin, der fyrer med flydende brændstof, i lokaler med utilstrækkelig ventilation (se minimummålene for det lokale, der skal opvarmes i skemaet med specifikationer) samt lokaler, der ligger under jordhøjde og/eller i en højde på over 1500 meter.

- ændre kaminens sikkerhedsfunktioner.

Anvendelse af denne type opvarmning på offentlige steder kræver forudgående tilladelse fra myndighederne. Indhent korrekte oplysninger, før kaminen tages i brug.

DET RIGTIGE BRÆNDSTOF

Deres kamin er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet (TOYOTOMI brændstof). Kun med dette, fås en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre:

- ∅get risiko for funktionsfejl

- Ufuldstændig forbrænding

- Begrænset levetid for væge og ovn

• Røg eller stank

- Hvidt anslag på frontgitter eller toplade.

Det rigtige brændstof er af stor betydning for en ufarlig, effektiv og komfortabel brug af ovnen.

Kun med det rigtige brændstof er De garanteret en ufarlig, effektiv og optimal brug af Deres Kaminen.

Denne transportprop findes løst i kassen.

Kun med denne kan kaminen transporteres uden problemer. Gem den derfor omhyggeligt!

Skader på kaminen og/eller funktionsfejl som følge brug af andet end anvendelse af vandfrit, rent petroleum af god kvalitet dækkes ikke af garantien. Spørg altid den nærmeste forhandler om den rigtige type brændstof til kaminen (www.toyotomi.eu).

1 Tag forsigtigt Deres Kamin ud af kassen og kontroller indholdet.

Ud over ovnen skal der forefindes følgende:

• En brændstofhævert
• En transportprop
• Denne brugsanvisning

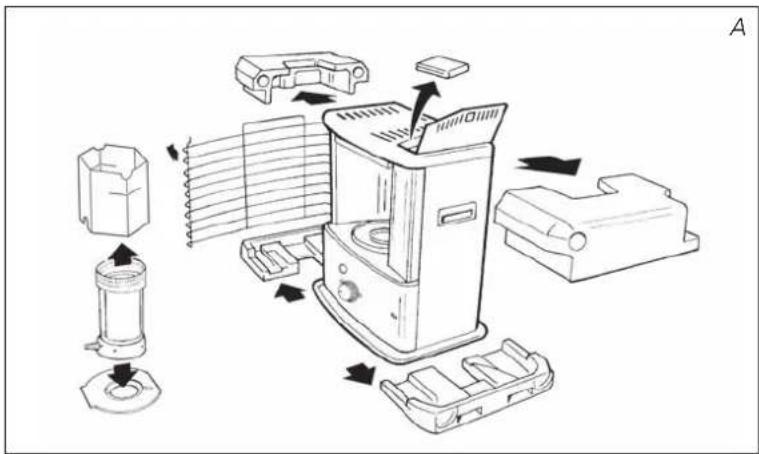

Gem kassen og emballagematerialet (fig. A) til opbevaring eller transport.

• Fjern emballagematerialet ved frontgitteret ⑥. Løft frontgitteret ud af holderen (fig. B) og træk den fremad.
• Træk begge ender af emballagematerialet tilbage og samtidig lidt nedad (fig. C).
• Tag forbrændingskammeret ③ ud af kaminen og fjern emballagematerialet (fig. D).
• Sæt derefter brænderen tilbage på dens plads. Check at brænderen er placeret korrekt, ved at skubbe spiralen ④ fra den ene side til den anden (fig. E). Luk gitteret ved at løfte forsigtigt i dette og placér det i hullet.
• Åbn låget til den transportable tank ⑦ og fjern papstykket.

3 Fyld skiftetanken som det beskrives i kapitel B.

4 Ved at løsne skruen løsnes også låget i varmeovnen. Batterierne indsættes herefter i holderen 10 bagerst i varmeovnen (fig. F).

Vær opmærksom på ± polerne. Det er bedst at bruge nye alkaliske batterier (4x størrelse D).

5 Gulvet skal være stabilt og i vater. Flyt ovnen, hvis den ikke står helt i vater.

Forsøg ikke at korrigere dette ved at lægge bøger eller andet under den.

6 Deres Kamin er nu klar til brug.

Brug ikke Ovnen i højder over 1500 meter.

Fyld ikke skiftetanken i beboelsesrum, men et mere velegnet sted (man kan altid komme til at spilde lidt). Påfyldningen foretages således:

1 Sørg for, at ovnen er slukket.
2 Åbn dækslet ⑦ og løft skiftetanken ⑧ ud af ovnen (fig. G). Sæt skiftetanken ned på jorden (med proppen opad) og skru tankproppen af (fig. H). BEMÆRK: Det kan dryppe lidt fra tanken.
3 Stik det glatte og hårdeste rør på brændstofhæverten ned i dunken. Sørg for at dunken står højere end skiftetanken (fig. 1). Den ribbede slange stikkes ind i åbningen på skiftetanken.
4 Drej knappen øverst på pumpen fast (til højre).
5 Tryk på pumpens orange håndtag et par gange, til brændstoffet begynder at løbe ned i skiftetanken. Når dette sker, behøver man ikke at trykke mere på pumpen.
6 Hold øje med brændstofmeteret på skiftetanken under påfyldningen (fig. J). Når den er fuld, standses påfyldningen ved at dreje knappen øverst på pumpen løs (til venstre). Fyld ikke tanken for meget. Særligt ikke, hvis brændstoffet er meget koldt (brændstoffet udvider sig, når det bliver varmere).
7 Lad brændstoffet, som er blevet til overs i pumpen løbe tilbage i dunken og fjern forsigtigt pumpen. Skru tankens dæksel godt på (fig. K). Fjern eventuelt spildt brændstof.
8 Kontroller, at brændstofdækslet er lige og ordentligt skruet fast. Sæt den aftagelige tank tilbage i varmeapparatet (med dækslet nedad) Luk låget.

BEMÆRK: Sørg for at stramme brændstoftankdækslet og kontroller, at der ikke er lækage af brændstof, når dækslet er placeret nedad. Sæt derefter den aftagelige tank ind i varmeapparatet.

C SÅDAN TÄENDES OVNEN

En ny ovn kan i starten forårsage en svag lugt. Sørg derfor for ekstra ventilation eller tænd ovnen første gang uden for beboelsesrummet.

Hvis ovnen bruges for første gang, skal man vente ca. 30 minutter efter, at den fyldte skiftetank er anbragt, før ovnen tændes. På denne måde kan vægen suge brændstof til sig. Det samme gælder, hvis ovnen har været brændt helt tør og efter udskiftning af vægen.

Før kaminen tændes, kontroller da altid brændstofindikatoren ⑤ for at vide om tanken skal påfylde (Grøn=fuld, Rød=tom).

Tænd altid ovnen med den drejeknap ②. Brug aldrig tændstikker eller en lighter.

Sådan gør De:

1 Drej drejeknappen ② til højre indtil den ikke kan komme længere (fig. L). Med et let tryk kan man dreje drejeknappen lidt længere frem, men den fejdrer tilbage af sig selv.

Hvis du har tændt for varmeapparatet, og det slår fra igen kort efter, skal batterierne udskiftes. Det er bedst at bruge nye alkaliske batterier (4x størrelse D).

Kaminen har kun kortvarigt været i brug og drejeknappen bliver ikke låst. Drej først drejeknappen (fig. M) helt mod venstre før at vægen bringes i den højeste position inden at der tændes (kapitel C).

Efter ovnen er tændt, skal det altid kontrolleres, at forbrændingskammeret 3 står rigtigt, ved at skubbe det fra venstre til højre (fig. E) vha. håndtaget 4. Dette skal kunne foretages uden modstand. Hvis forbrændingskammeret ikke står rigtigt, kan det medføre røg- og sodudvikling.

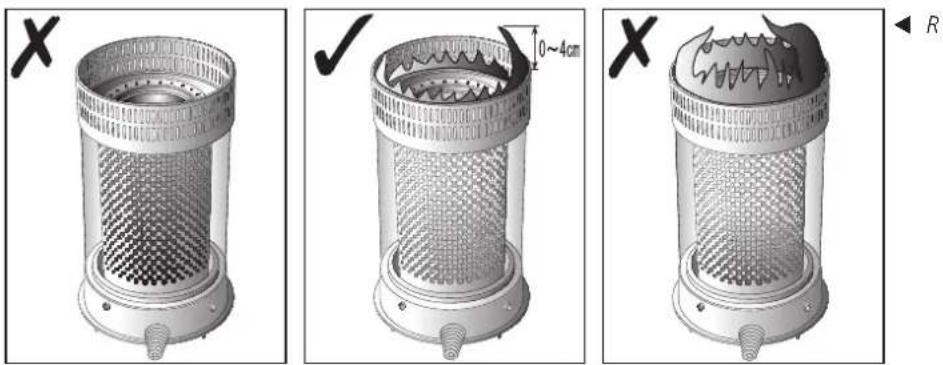

D REGULERING AF FLAMMEN

Efter at kaminen er blevet tændt varer det 30 minutter kan flammen ses i øverste brandkammer. Først da kan det kontrolleres, at flammen står korrekt. En for høj flamme kan forårsage røg- og sodudvikling, mens en for lav flamme medfører lugtudvikling (fig. R). Juster med drejeknappen ② indtil der opnås en passende flamme (fig. S).

• for lidt brændstof (fyld tanken)
- dårligt brændstof (spørg forhandleren)
- for lidt ventilation (åbn et vindue eller en dør på klem)
- Slitage på vægen (kontakt din forhandler eller udskift vegen se kapitel L)

Såfremt der stadig er utilstrækkelig ventilation i rummet, vil kaminen automatisk slukke. Efter at ventilationen af rummet er forbedret (fx ved at åbne et vindue eller en dør lidt mere), kan kaminen tændes igen.

Kaminen er udrustet med et sikkerhedssystem, som slukker kaminen, når brændstoftanken bliver taget ud af kaminen. For igen at kunne tænde kaminen, skal brændstoftanken sættes tilbage i kaminen og man følger instruktionerne som angivet i kapitel C.

E SÅDAN SLUKKES OVNEN

Tryk på sluk knappen ①. Flammen går derefter ud af sig selv. (fig. N).

Hvis en funktionsfejl ikke kan afhjælpes med nedenstående anvisninger, skal De kontakte Deres forhandler.

DEN KAN IKKE TÄENDES.

• Batterierne ligger ikke rigtigt i holderen. Kontroller dem (fig. F).
• Batterierne er ikke længere kraftige nok til tændingen. Udskift dem (fig. F).
• De har ladet ovnen brænde helt tom eller vægen er udskiftet. Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes.

UJÆVN FLAMME OG/ELLER SOD OG/ELLER LUGT.

• Forbrændingskammeret ③ står ikke rigtigt. Sæt det rigtigt vha. håndtaget ④, til man let kan skubbe det fra venstre til højre.
• Der bruges for gammelt brændstof. Start hver fyringssæson med nyt brændstof.
• Der bruges forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet "Hvad man først skal vide").
• Der er tale om støvsamling nederst i ovnen. Spørg forhandleren.
• Flammehøjden er ikke rigtigt indstillet. Spørg forhandleren.

VARMELEGEMET SLUKKES

• Den flytbare tank er tom. Se kapitel B.
• Brændstofffilteret er kontamineret af vand. Tør brændstofffilteret. (Sektion G, Fig. P).
• Det nederste resovir er kontamineret med vand. Kontakt Deres forhandler.
• Vægen er blevet hård på oversiden. Lad ovnen brænde helt tør (kapitel G). Brug det rigtige brændstof.
• Du burger brændstof, der har overskredet sidste salgsdato. Start hver ny sæson med nyt brændstof.

OVNEN BLIVER VED MED AT BRÄNDE LAVT.

• Vægen står for lav. Spørg forhandleren.
• Ovnen havde brugt næsten al brændstoffet, før den blev fyldt op. Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes.
• De bruger for gammelt eller forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet "Hvad man først skal vide").
• Rummet er utilstrækkeligt ventileret. Åbn en dør eller et vindue og lad den/det derefter stå på klem.

OVNEN BRÆNDER FOR H∅JT MED FLAMMER.

• Flammehøjden vil i begyndelsen typisk være lidt højere end normalt pga. de nye helt komponenter i ovnen. Flammehøjden vil herefter blive lavere efter ca. 10 times brændetid.
• De bruger forkert og for flygtigt brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet "Hvad man først skal vide").
• Vægen står for højt. Spørg forhandleren.

Deres kræver ganske lidt vedligeholdelse, husk ovnen skal være kold. Støv og pletter skal dog tørres af med en fugtig klud snarest muligt, da der ellers kan komme pletter, der er vanskelige at fjerne. Normalt er det kun 4 dele, der udsættes for slitage:

1. BATTERIERNE

Du kan selv skifte batterier. Tjek gnistudløsningslyden. Hvis lyden smælder, er batteristrømmen lav. Batteriet skal oplades.

Kontroller tændingsstikket i henhold til vedligeholdelsesprocedure 3, hvis lyden ikke ændres efter skift af batteriet. Bortskaf ikke gamle batterier sammen med husholdningsaffaldet. Følg de lokalt gældende regler om bortskaffelse af kemisk husholdningsaffald.

2. VÄGEN / SLUT PÅ FYRINGSSÆSONEN

For at forlænge vægens levetid, skal ovnen regelmæssigt brænde helt tør (til den slukker af sig selv). Dette gøres, hvis man mærker, at flammen bliver svagere. Når den brænder tør, opstår der lidt lugtgener, så det anbefales at foretage dette uden for beboelsesrummet.

3. ELEKTRODER

Når elektroderne bliver snavsede af sod eller tjære, skal elektroderne rengøres. Hvis elektroderne støder ind i vægen, kan det medføre tændingsfejl. Ret derefter elektroderne placering. Sørg for ikke at spilde vand på elektroderne.

4. BRÆNDSTOFFILTERET

Kontrollér jævnligt brændstofsien:

Fjern tanken ⑧ fra ovnen og fjern brændstofsien (fig. P). Den kan dryppe. Hold en klud inden for rækkevidde. Vend brændstofsien på hovedet og tøm den ved at banke den ud på et hårdt underlag. (Må ikke rengøres med vand!) Genanbring sien i ovnen.

! Fjern ikke selv nogen dele fra ovnen. Kontakt i forbindelse med reparation altid Deres Kamin forhandler.
! Lad ovnen køle af, før De foretager vedligeholdelse.
! Brug handsker ved vedligeholdelse af ovnen.

H SLUT PÅ FYRINGSSÆSONEN

Vi anbefaler, at ovnen brændes helt tør ved afslutningen af fyringssæsonen, hvorefter den let kan opbevares. Følg nedenstående anvisninger:

1 Tænd for ovnen uden for beboelsesrummet og lad den brænde helt tør.
2 Lad ovnen køle af.
3 Rengør ovnen med en fugtig klud og tør efter med en tør klud.
4 Tag batterierne ud af ovnen 10 og opbevar dem et tørt sted.
5 Rengøring af brændstofffilteret (se kapitel G).
6 Opbevar ovnen støvfrit. Om muligt i den originale emballage. Overskydende brændstof kan ikke anvendes i den følgende fyringssæson. Brændstofrester bortskaffes i henhold til kommunens gældende regler om kemisk affald.

Begynd altid den nye fyringssæsson med nyt brændstof. Når ovnen på ny tages i brug følges vejledningen (fra kapitel A).

Brændstofffilter

For at forhindre, at ovnen lækker under transport, skal der tages følgende forholdsregler:

1 Lad ovnen køle af.
2 Fjern skiftetanken ⑧ fra ovnen og fjern brændstoffiltret (fig. P). Det kan dryppe lidt fra dette. Hav en klud klar. Opbevar ikke brændstoffiltret og skiftetanken i ovnen.
3 Tryk transportproppen fast på brændstoffiltrets plads (fig. Q).
4 Transporter altid ovnen i lodret stilling.

J SPECIFICATIONER

Tænding elektrisk Mål (mm) bredde 428
Brændstof petroleum (inklusive bundplade) dybde 295
Kapacitet (kW)	2,04-2,40		højde 453
Velegnet rum ( m^3 )**	40-85	Tilbehør:	transportprop
			manuel hævepumpe
Brændstofforbrug (l/time)	0,213-0,250	Krævede batterier	4x LR20, MN1300
Brændstofforbrug (g/time)	170-200		size D, 1,5V
Brændetid pr. tank (timer)	16-18,8	Type væge	F
Indhold skiftetank (liter)	4,0	Vægt (kg)

Overvågning af ventilationskvaliteten (luftudskiftning)

Direkte måling af CO2-niveauet (NDIR CO2-sensor ⑪).

** Oplyste værdier er indikative

Brændstofffilter

På Deres Zibro får De 48 måneders garanti regnet fra købsdatoen. I denne periode afhjælpes alle materiale- og fremstillingsfejl gratis. Derfor gælder følgende regler:

1 Alle yderligere krav på skadesgodtgørelse, inklusive efterfølgende skade afvises udtrykkeligt.
2 Reparation og udskiftning af dele i garantiperioden medfører ikke forlængelse af garantien.
3 Garantien bortfalder, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis ovnen har været repareret af tredjemand.
4 Dele der er udsat for normal slitage, som batterier, væge og brændstofhævert er ikke omfattet af garantien.
5 Garantien gælder kun, hvis De kan fremlægge det originale daterede købsbevis, og hvis der ikke er foretaget ændringer på dette.
6 Garantien gælder ikke for skade, der er opstået ved handlinger, der afviger fra brugsanvisningen, ved forsømmelse eller ved brug af forkert eller forældet braendstof. Forkert brændstof kan endog være farligt.*
7 Fragtomkostninger og risiko ved forsendelse af ovnen eller dele af denne er altid for købers regning.

For at undgå unødvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en løsning i denne, indleveres ovnen til reparation hos Deres Zibro forhandler.

* Ved brug af forkert brændstof soder vægen til (bliver hård). Let antændelige stoffer kan f.eks, medføre en ukontrollabel forbrænding, med stikflammer til følger. Prøv i så tilfælde ikke at flytte ovnen, men sluk omgående for den (se kapitel E). I nødstilfælde kan der anvendes en ildslukker, men i så fald udelukkende af type B: kulsyre- eller pulverslukker.

1 Åbn tankventilen og tag skiftetanken ud.
2 Tag batterierne ud af batteriholderen 10.
3 Løft risten op ad indskæringen og træk den fremad. Tag brænderhovedet ud af kaminen. Luk risten.
4 Træk drejeknappen af kaminen.
5 Skru de tre kappeskruer på undersiden af kaminen løs. Træk kappen lidt fremad og fjern den fra bundpladen.
6 Løsn vingemøtrikkerne under brændersædet.
7 Løft væg-holder chassiset op indtil vægen er synlig. Placer brænder-basen ved siden af Ovnen(vær sikker på at ledningerne ikke frakobles).
8 Løsn den skrue, der holder bøjlen fast, og fjern bøjlen.
9 Drej akslen helt om til højre.
10 Drej vægeholder mod uret, og løft vægeholderen op. Fjern den fra det primære luftrør.
11 Klem vægen sammen, så vægen kommer fri af vægeholderen og tag vægen ud. Brug handsker til dette og stil en lille bakke frem til at komme den gamle vægen i.

12 Sæt vægen i vægeholderen, sørg for at den vender den vej der er angivet i vægeholderen.
13 Anbring vægeholderen på det primære luftrør. Drej derefter vægeholderen med uret så håndtaget går i indgreb.
14 Sæt bøjlen på plads igen. Stram den skrue, der holder bøjlen fast.
15 Sæt brænderholderen tilbage.
16 Spænd vingeskruerne fast.
17 Anbring drejeknappen på vægemekanismen. Drej knappen helt til højre. Aktiver faldsikringen og kontroller, at kovsen går ned i den nederste stilling. Gentag dette nogle gange. Hvis vægen ikke kommer ned i den nederste position, er den forkert monteret, og proceduren skal gentages fra trin 12. Træk drejeknappen af kaminen.
18 Sæt kappen tilbage og skru de tre kappeskruer fast. Sæt drejeknappen og forbrændingskammeret på plads igen. Kontroller, at sidstnævnte står lige, ved at tage fat i håndtaget og skubbe den lidt til venstre og højre. Luk risten.
19 Sæt den fyldte skiftetank tilbage. Sæt batterierne i batteriholderen (bemærk plus og minus). Når skiftetanken og batterierne er anbragt, skal du vente 30 minutter, før du tænder for kaminen.

(a) Leverandørens navn / varemærke TOYOTOMI Europe Sales B.V.

(b) Model RS-240

(c) Energieffektivitetsklasse A

(h) Eventuelle specifikke forholdsregler

For montage-, installations- eller vedligeholdelsesinstruktioner henvises til betjeningsvejledning.

N VIGTIGE DELE ① ② ③ ④ ⑥ ⑦ ⑧ ⑨ ⑩ ⑤

① Sluk knap
② Drejeknap
③ Forbrændings kammer
④ Håndtag til for-brændingskammer
⑤ Brændstofindikator
6 Grill
⑦ Dæksel til skiftetank
8 Skiftetank
9 Brændstofmeter til skiftetank
10 Batteriholder
11 Kontrolsystem til luftkvalitet

• Batteriene sitter ikke som de skal i holderen. Kontroller (Fig. F).
• Det er ikke igjen nok strøm i batteriene til å slå på ovnen. Bytt batterier (fig. F).
• Beholderen er tom for drivstoff, eller veken er blitt skiftet. Vent i 30 minutter när du har fylt på og byttet ut den uttakbare beholderen för du tenner varmeovnen.

FLAMMEN ER UREGELMESSIG, OG/ELLER DET ER SOT OG/ELLER LUKT

Ikke fjern noen komponenter fra ovnen på egen hånd. Kontakt alltid forhandleren när utbedringer er nødvendig.

Vi anbefaler at du alltid leser bruksanvisningen nøye først. Da unngår du unødige transportutgifter. Hvis du ikke finner noen løsning der, må du ta ovnen med til forhandleren når utbedringer er nødvendig.

SKIFTE UT VEKEN

L PASS PÅ AT OVNEN ER AV OG HELT KALD F∅R DU BEGYNNER Å BYTTE VEKEN.

Dette produkt er ikke egnet til brug som primær opvarmningskilde.

Hvis du ønsker yderligere information eller, hvis der opstår problemer, som ikke behandles i brugsanvisningen, bedes du besøge vores webside www.toyotomi.eu eller kontakt afdelingen Sales Support (adresse og telefonnummer på www.toyotomi.eu).
