Produkttype	Mobil varmeovn med flytende drivstoff
Merke	Zibro (Toyotomi)
Modell	RS 240
Direkte termisk effekt	2,4 kW (2400 W)
Gjennomsnittlig nominell effekt	2220 W
Drivstofforbruk	0,213 til 0,250 l/t
Tankens driftstid	16 til 18,8 timer
Avtakbar tankkapasitet	4,0 l
Mål (B × D × H)	428 × 295 × 453 mm
Vekt	7,5 kg
Strømforsyning	4 LR20-batterier (størrelse D, 1,5 V) - elektrisk tenning
Drivstoff	Flytende drivstoff for mobil oppvarming (i henhold til franske forskrifter av 18/07/2002 og 25/06/2010)
Anbefalt romvolum	40 til 85 m³ (med ventilasjon)
Veketype	Type F
Hovedfunksjoner	Elektrisk tenning, flammeregulering, luftkvalitetskontrollsystem (CO₂), automatisk sikkerhetsavstenging
Vedlikehold og rengjøring	Rengjøring av drivstoffilter, bytte av veke (av fagperson), fjerning av batterier ved sesongslutt
Sikkerhet	Automatisk avstenging ved dårlig ventilasjon, CO₂-detektor, støtbeskyttelse, varmt rist advart
Reservedeler og reparerbarhet	Veke, batterier, håndpumpe, transportplugg; reparasjoner av autorisert fagperson
Generell informasjon	4 års garanti, ikke bruk som primærvarmekilde, kun innendørs bruk, maks høyde 1500 moh

Ofte stilte spørsmål - RS 240 ZIBRO

Hvilken type drivstoff skal brukes til Zibro RS 240?

Bruk kun flytende drivstoff for mobil oppvarming i henhold til franske forskrifter av 18/07/2002 og 25/06/2010. I Storbritannia, parafin klasse C1 (BS2869). Bruk aldri bensin.

Hvordan tenne på RS 240-ovnen?

Sørg for at tanken er fylt og batteriene er på plass. Vent 30 minutter etter fylling. Drei senterknappen helt til høyre, og trykk deretter forsiktig på tenningsmekanismen. Bruk aldri fyrstikker.

Hva gjør jeg hvis apparatet slår seg av automatisk?

Det er normalt hvis rommet er dårlig ventilert: apparatet er utstyrt med et luftkvalitetskontrollsystem. Luft ut rommet (åpne et vindu eller en dør) og tenn på nytt. Sjekk også batteriene.

Hva er tankens driftstid?

Tanken på 4,0 l gir en driftstid på 16 til 18,8 timer avhengig av flammereguleringen.

Hvordan justere flammens høyde?

Bruk justeringshjulet (senterknappen) etter 30 minutters drift. Vri for å justere flammen mellom min og maks markør som angitt i bruksanvisningen. En for høy flamme produserer sot, for lav gir lukt.

Apparatet avgir en 'ny' lukt i begynnelsen, er det normalt?

Ja, de første brukene kan avgi lukt. Luft rommet godt eller tenn apparatet utendørs første gang. Lukten forsvinner etter noen timer.

Hvordan vedlikeholde drivstoffilteret?

Fjern den avtakbare tanken, deretter filteret. Rengjør det med rent drivstoff eller en blåsepistol (aldri vann). Sett det tilbake. Gjør dette jevnlig, spesielt hvis flammen svekkes.

Kan apparatet brukes i en kjeller eller underetasje?

Nei, bruk i rom under bakkenivå er forbudt. Rommet må ha tilstrekkelig ventilasjon (luftinntak og -uttak på 50 cm² hver).

Hvordan oppbevare apparatet ved sesongslutt?

La apparatet forbruke alt drivstoff til det slukker. Rengjør det, fjern batteriene, rengjør filteret og oppbevar det i originalemballasjen, beskyttet mot støv. Bruk nytt drivstoff hver sesong.

Hva gjør jeg hvis veken må skiftes?

Bytte av veke må utføres av en autorisert fagperson (kontakt forhandleren din). Garantien dekker ikke normal slitasje på veken.

BRUKSANVISNING RS 240 ZIBRO

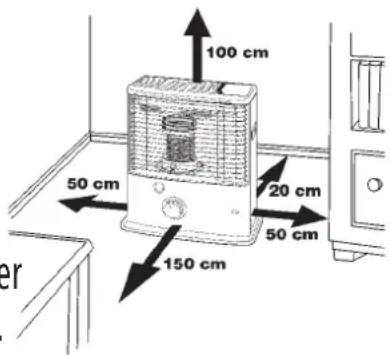

3 Plasser forsiden av ovnen slik at det er minst 1,5 meter til vegger, gardiner, møbler, sprayboks og gassflaske. Drivstofftanken skal IKKE oppbevares i nærheten av varmeappara

4 IKKE bruk varmeovnen i støvete rom eller på veldig trekkfulle steder. I begge tilfeller vil den ikke ha optimal forbrenning.

6 Oppbevar og flytt drivstoff bare i egnede beholdere og jerrykanner.

7 Påse at drivstoffet ikke utsettes for varme eller ekstreme temperaturforandringer. Oppbevar ALLTID drivstoffet på et kjølig, tørt og mørkt sted (sollys påvirker kvaliteten).

10 Påse ALLTID at det er tilstrekkelig ventilasjon.

12 Barn på under 3 år må holdes på avstand hvis de ikke er under tilsyn hele tiden. Barn fra 3 år og mindre enn 8 år skal kun slå på/av apparatet gitt at det er plassert eller installert i dets tiltenkte normalt driftsposisjon, og at de er under tilsyn eller har blitt gitt instruksjon i sikker bruk av apparatet, og forstår de involverte farene. Barn fra 3 år og mindre enn 8 år skal ikke plugge inn, regulere og rengjøre apparatet eller utføre brukervedlikehold.

FORSIKTIG - Noen deler av dette produktet kan bli svært varme og forårsake brannskader. Spesiell oppmerksomhet må gis hvor barn og sårbare personer er tilstede.

14 Rengjøring og vedlikehold skal aldri utføres av barn uten tilsyn.

15 IKKE opphold deg i nærheten av varmeapparatet i lang tid.

100 cm 50 cm 20 cm 50 cm 150 cm

2 Fjern det øvrige emballagemateriale:

Takk for at du kjøpte dette "TOYOTOMI"-produktet!

Toyotomi-produktene brukes av fornøyde kunder over hele verden. For å garantere behagelig og trygg bruk av våre produkter i alle land, så møter ikke våre produkter kun Japanske sikkerhetsstandarder, men standarden i alle land hvor vi opererer.

Toyotomi tilpasser sine produkter etter kundens behov, og sørger for at kunden forblir fornøyd ved å fokusere på vår forretningsfilosofi: "dele glede i hverdagen". Vi vil fortsette å forske på, designe og produsere produkter som passer en effektiv, trygg og komfortabel livsstil.

Vi håper at du vil nyte ditt Toyotomi-produkt i mange år fremover.

Før du tar ditt nye produkt i bruk, ber vi deg om å lese nøye igjennom disse instruksjonene, så du maksimerer levetiden til ditt produkt.

Bli kjent med våre andre produkter også.

Besøk oss på www.toyotomi.eu for hele vårt sortement.

1 LES F∅RST BRUKERINSTRUKSEN

2 OM DU ER I TVIL, KONTAKT DITT UTSALGSSTED

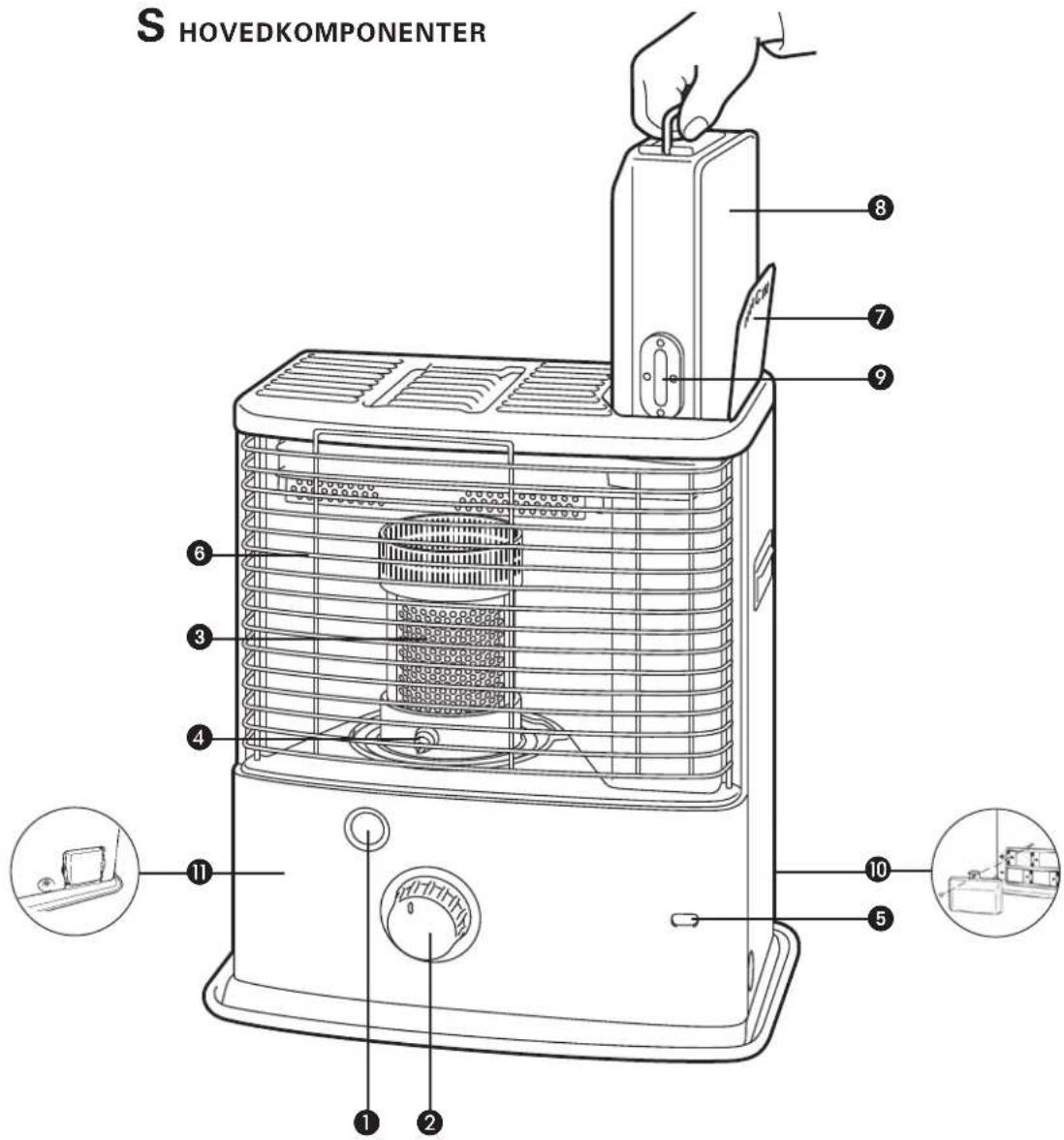

3 SJEKK LISTEN OVER VIKTIGE DELER PÅ SISTE SIDE, F∅R DU BEGYNNER Å LESE

GENERELLE ANVISNINGER FOR BRUK

Nedenfor finner du hovedpunktene du må gå gjennom før du begynner å bruke varmeovnen. Du finner flere opplysninger i HÄNDBOKEN.

• For å hindre brann må beholderen enten fylles när varmeovnen er slått av eller i et annet rom enn der varmeovnen står.
• Kontroller alltid at beholderen er forsvarlig lukket etter at den er fylt, på god avstand fra alle varmekilder og åpen ild (se kapittel B).
• Første gang du slår på varmeovnen, lukter det "nytt" en liten stund.
• Oppbevar alle drivstoffbeholdere med originallokk og tetninger på et kjølig og mørkt sted.
• Drivstoffets alder. Bruk nytt drivstoff i begynnelsen av hver fyringssesong.
• Bruk kun ren vannfri parafin av høy kvalitet, iht. lokale lover og regler (TOYOTOMI drivstoff).
• Før du skifter merke og/eller type drivstoff, må du sørge for at den mobile varmeovnen er helt tømt for rester av gammelt drivstoff.

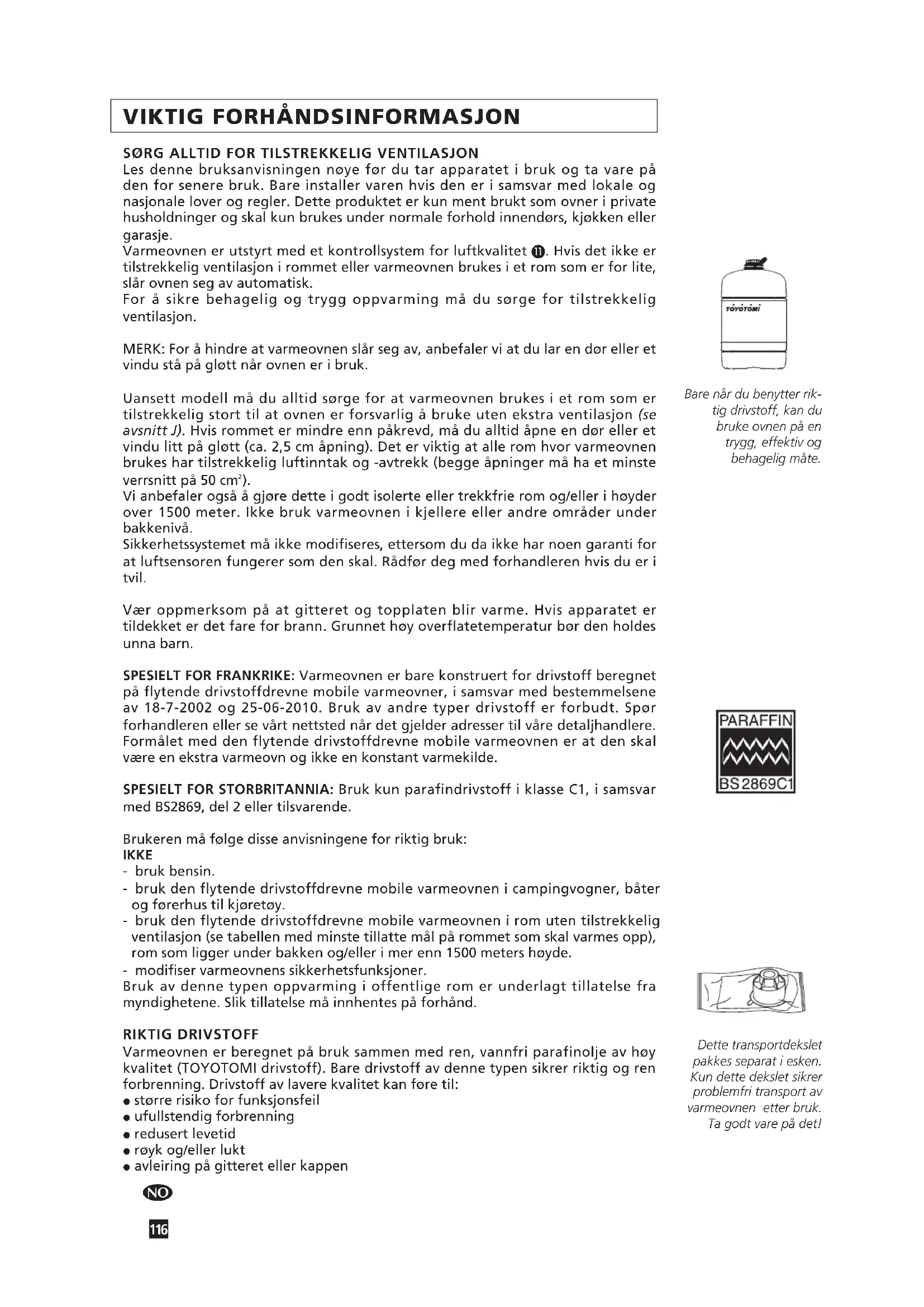

VIKTIG FORHÅNDSINFORMASJON

S∅RG ALLTID FOR TILSTREKKELIG VENTILASJON

Les denne bruksanvisningen nøye før du tar apparatet i bruk og ta vare på den for senere bruk. Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produktet er kun ment brukt som ovner i private husholdninger og skal kun brukes under normale forhold innendørs, kjøkken eller garasje.

Varmeovnen er utstyrt med et kontrollsystem for luftkvalitet ⑪. Hvis det ikke er tilstrekkelig ventilasjon i rommet eller varmeovnen brukes i et rom som er for lite, slår ovnen seg av automatisk.

For å sikre behagelig og trygg oppvarming må du sørge for tilstrekkelig ventilasjon.

MERK: For å hindre at varmeovnen slår seg av, anbefaler vi at du lar en dør eller et vindu stå på gløtt när ovnen er i bruk.

Uansett modell må du alltid sørge for at varmeovnen brukes i et rom som er tilstrekkelig stort til at ovnen er forsvarlig å bruke uten ekstra ventilasjon (se avsnitt J). Hvis rommet er mindre enn påkrevd, må du alltid åpne en dør eller et vindu litt på gløtt (ca. 2,5 cm åpning). Det er viktig at alle rom hvor varmeovnen brukes har tilstrekkelig luftinntak og -avtrekk (begge åpninger må ha et minste verrsnitt på 50 cm²).

Vi anbefaler også å gjøre dette i godt isolerte eller trekkfrie rom og/eller i høyder over 1500 meter. Ikke bruk varmeovnen i kjellere eller andre områder under bakkenivå.

Sikkerhetssystemet må ikke modifiseres, ettersom du da ikke har noen garanti for at luftsensoren fungerer som den skal. Rådfør deg med forhandleren hvis du er i tvil.

Vær oppmerksom på at gitteret og topplaten blir varme. Hvis apparatet er tildekket er det fare for brann. Grunnet høy overflatetemperatur bør den holdes unna barn.

SPESIELT FOR FRANKRIKE: Varmeovnen er bare konstruert for drivstoff beregnet på flytende drivstoffdrevne mobile varmeovner, i samsvar med bestemmelsene av 18-7-2002 og 25-06-2010. Bruk av andre typer drivstoff er forbudt. Spør forhandleren eller se vårt nettsted når det gjelder adresser til våre detaljhandlere. Formålet med den flytende drivstoffdrevne mobile varmeovnen er at den skal være en ekstra varmeovn og ikke en konstant varmekilde.

SPESIELT FOR STORBRITANNIA: Bruk kun parafindrivstoff i klasse C1, i samsvar med BS2869, del 2 eller tilsvarende.

Brukeren må følge disse anvisningene for riktig bruk:

IKKE

- bruk bensin.

- bruk den flytende drivstoffdrevne mobile varmeovnen i campingvogner, båter og førerhus til kjøretøy.

- bruk den flytende drivstoffdrevne mobile varmeovnen i rom uten tilstrekkelig ventilasjon (se tabellen med minste tillatte mål på rommet som skal varmes opp), rom som ligger under bakken og/eller i mer enn 1500 meters høyde.

- modifiser varmeovnens sikkerhetsfunksjoner.

Bruk av denne typen oppvarming i offentlige rom er underlagt tillatelse fra myndighetene. Slik tillatelse må innhentes på forhånd.

RIKTIG DRIVSTOFF

Varmeovnen er beregnet på bruk sammen med ren, vannfri parafinolje av høy kvalitet (TOYOTOMI drivstoff). Bare drivstoff av denne typen sikrer riktig og ren forbrenning. Drivstoff av lavere kvalitet kan føre til:

• større risiko for funksjonsfeil
• ufullstendig forbrenning
• redusert levetid
  • røyk og/eller lukt
• avleiring på gitteret eller kappen

NO

116

Dette transportdekslet pakkes separat i esken. Kun dette dekslet sikrer problemfri transport av varmeovnen etter bruk. Ta godt vare på det!

Det er derfor viktig å bruke riktig drivstoff, slik at du kan bruke ovnen på en trygg, effektiv og behagelig måte.

Skade og/eller funksjonsfeil på varmeovnen som skyldes bruk av annet drivstoff enn ren parafinolje av høy kvalitet og uten innhold av vann, dekkes ikke av garantien. Hør alltid med den lokale forhandleren for å få vite hva som er riktig drivstoff til ovnen (www.toyotomi.eu).

1 Ta varmeovnen forsiktig ut av esken og kontroller innholdet.

I tillegg til ovnen må du også ha:

• en manuell drivstoffpumpe
• et transportdeksel
• denne bruksanvisningen

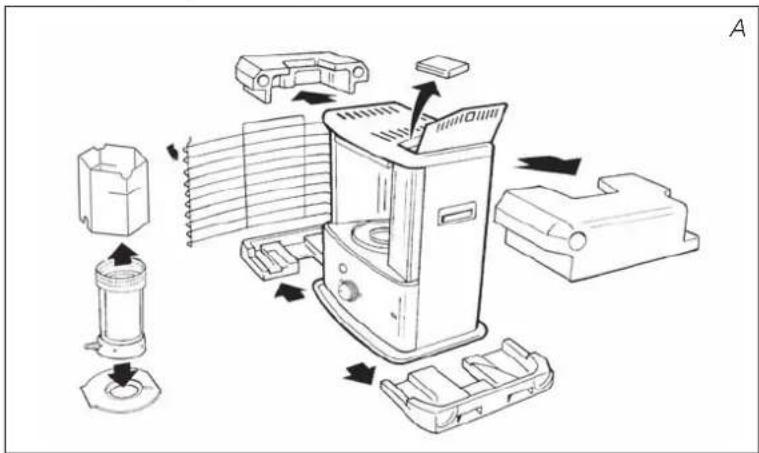

Oppbevar esken og emballasjen (Fig. A) for lagring og/eller transport.

2 Fjern resten av emballasjen:

• Fjern emballasjen fra gitteret ⑥. Løft gitteret fra sporet (Fig. B) og trekk det fremover.
• Dra begge ender av forpakningen bakover og samtidig litt nedover (fig. C).
• Fjern brennkammeret ③ fra varmeovnen og fjern forpakningen (fig. D).
• Sett forbrenningskammeret tilbake på plass. Forbrenningskammeret er riktig plassert når det lett kan skyves litt til venstre og høyre ved hjelp av håndtaket ④ (fig. E). Lukk gitteret: Løft den litt, slik at du setter den tilbake i sporet.
• Åpne lokket til den uttakbare beholderen ⑦ og ta ut pappbiten.

3 Fyll den uttakbare beholderen som vist i avsnitt B.
4 Sett inn batteriene i holderen 10 på baksiden av varmeovnen (fig. F). Påse at de positive og negative polene stemmer overens med merkene + og - som vist på batteriholderen. Det er best å bruke nye alkaliske batterier (4x C-størrelse).
5 Gulvet skal være fast og helt jevnt. Flytt varmeovnen hvis den ikke står i vater. Ikke prøv å løse situasjonen med å plassere bøker eller andre gjenstander under varmeovnen.
6 Varmeovnen er nå klar til bruk.

Ikke bruk varmeovnen på høyder over 1500 meter.

Ikke fyll den uttakbare beholderen i stua, men på et bedre egnet sted (det kan alltid bli sol). Følg fremgangsmåten nedenfor:

1 Pass på at varmeovnen er slått av.
2 Åpne lokket ⑦ og løft den uttakbare beholderen ⑧ ut av ovnen (fig. G). Sett den uttakbare tanken ned. (lokket skal peke opp) og skru av lokket (fig. H). MERK: Det kan lekke noen dråper fra beholderen.
3 Ta den manuelle drivstoffpumpen og sett i den glatte, mest ubøyelige slangen inn i jerrykannen. Pass på at den står høyere enn den uttakbare beholderen (fig. 1). Sett den riflede slangen inn i åpningen på den uttakbare beholderen.
4 Lås ventilen på toppen av pumpen (drei med urviseren).
5 Klem pumpen noen ganger til drivstoffet begynner å strømme inn i den uttakbare beholderen. Du trenger ikke klemme lenger när dette skjer.
6 Sjekk drivstoffmåleren på den uttakbare beholderen ⑨ mens beholderen fylles (fig. J). Slutt å fylle ved å løsne ventilen øverst på pumpen (drei mot urviseren) når måleren viser at beholderen er full. Fyll aldri beholderen for full, spesielt ikke når drivstoffet er svært kald (drivstoff utvider seg når det blir varmt).
7 La resten av drivstoffet i pumpen strømme tilbake i jerrykannen og ta pumpen forsiktig ut. Skru lokket omhyggelig tilbake på beholderen (fig. K). Tørk vekk eventuelt drivstoffsøl.
8 Sjekk om lokket sitter rett og er skrudd ordentlig til. Sett den uttakbare beholderen tilbake i varmeovnen (med lokket ned). Lukk lokket.

MERK: Sørg for å stramme lokket til brennstofftanken og sikre at det ikke lekker noe brennstoff när lokekt peker nedover. Sett så inn den avtagbare brennstofftanken inn i varmeenheten.

C TENNE VARMEOVNEN

Når varmeovnen er ny kan den avgi noe lukt en stund, när den brukes for første gang. Sørg derfor for ekstra ventilasjon eller slå på varmeovnen utenfor stuen.

Når du bruker varmeovnen for første gang, skal du først sette den uttakbare beholderen på plass og vente i ca. 30 minutter før du tenner ovnen. Da kan glassfiberveken trekke til seg drivstoff. Følg samme prosedyre når du har brent opp alt drivstoffet fra beholderen samt etter at glassfiberveken er skiftet.

Kontroller alltid drivstoffindikatoren før du slår på varmeovnen ⑤, for å se om den uttakbare beholderen må fylles (Grønn=full, Rødt=tom).

Tenn alltid varmeovnen med Riflet regulerings-bryter ②. Du må aldri bruke fyrstikker eller en sigarett.

Følg fremgangsmåten nedenfor:

1 Drei den riflede vekereguleringsbryteren ② med urviseren til den stopper (fig. L). Hvis du trykker hardere, kan du dreie den litt til, men den går automatisk tilbake til startposisjon. Når du har stilt veken i høyeste stilling, vil dette automatisk aktivere sikkerhetsanordningen.

Hvis varmeovnen slokker like etter at du har tent den, må batteriene skiftes. Det beste er å bruke nye alkaliske batterier (4 stk. størrelse C).

Hvis varmeovnen er brukt bare noen få ganger og vekejusteringsbryteren ikke er låst, må du først dreie vekereguleringsbryteren (fig. M) helt til venstre før du stiller veken i høyeste posisjon for tenning (avsnitt C).

Når ovnen er tent, må du alltid kontrollere om forbrenningskammeret ③ er plant ved å skyve det litt til venstre og til høyre med håndtaket ④ (fig. E). Bruk jevne og smidige bevegelser. Er ikke forbrenningskammeret plant, kan det føre til røyk- og sotutvikling.

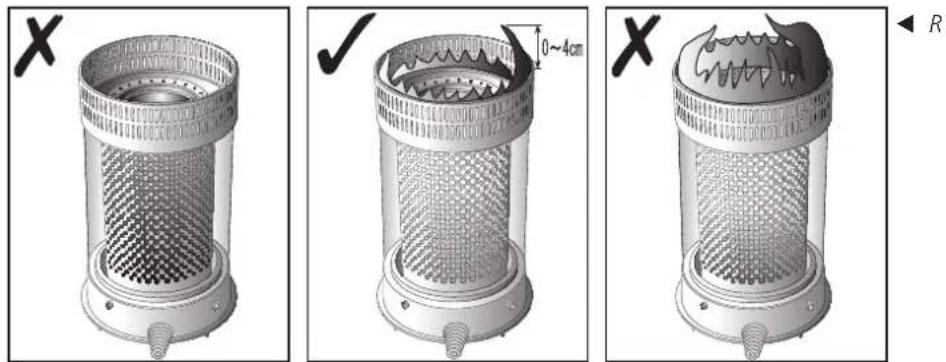

D SLIK SKAL VARMEOVNEN BRENNE

Når du har tent varmeovnen, tar det 30 minutter før du kan kontrollere om den brenner godt. Er flammen for høy, kan det føre til røyk- og sotutvikling. Er flammen for lav, kan det føre til luktutvikling.

Flammen kan også bli for lav på grunn av:

• utilstrekkelig drivstoff
• dårlig kvalitet på drivstoffet
• utilstrekkelig ventilasjon
  • svinn på veken

(ta kontakt med forhandler)

(åpne vindu eller dør)

Når det ikke er nok ventilasjon i rommet, vil varmeovnen slå seg av automatisk. Etter å ha forbedret ventilasjonen i rommet (f.eks. ved å åpne en dør eller et vindu litt mer), kan varmeovnen tennes igjen.

Denne varmeovnen er utstyrt med en sikkerhetsmekanisme som slår av varmeovnen når den flyttbare brenseltanken blir tatt ut (fig. G). Hvis du vil tenne varmeovnen på nytt igjen må du plassere brenseltanken tilbake i varmeovnen og følge instruksjonene som beskrevet i avsnitt C.

E SLÅ AV VARMEOVNEN

Trykk på AV-knappen ①. Flammen slokker etter en kort stund (fig. N).

F FUNKSJONSVIKT, ÅRSAKER OG L∅SNINGER

Kontakt forhandleren hvis du ikke klarer å utbedre eventuelle funksjonsfeil ved hjelp av anvisningene nedenfor.

• Forbrenningskammeret ③ er ikke satt riktig på plass.
  Brukhåndtaket ④ for å gjøre det plant, til det er lett å skyve det litt til venstre og til høyre så kammeret blir plant.
• Du bruker drivstoff som er gått ut på dato.
  Start hver oppvarmingssesong med nytt drivstoff.
• Du bruker feil type drivstoff.
  Se "Riktig drivstoff" i avsnittet "Viktig forhåndsinformasjon".
• Det har samlet seg støv nederst på ovnen.
  Kontakt forhandleren.
• Vekehøyden er ikke som den skal.
  Kontakt forhandleren.

VARMEAPPARATET SLUKKER SAKTE

• Den avtakbare tanken er tom. Se avsnitt B.
• Drivstofffilteret er forurenset av vann. Tørk drivstofffilteret (Avsnitt G, fig. P).
• Det nedre reservoaret er forurenset av vann. Kontakt forhandleren.
• Den øvre delen av veken har blitt hard. Bruk varmeapparatet til alt drivstoffet er brukt opp (avsnitt G). Benytt riktig drivstoff.
• Du benytter drivstoff som med utløpt forbruksdato. Start hver varmesesong med nytt drivstoff.

OVNEN HAR FORTSATT LAV FLAMME

• Veken er plassert for lavt. Kontakt forhandleren.
• Før du fylte beholderen hadde ovnen brukt opp nesten alt drivstoffet. Vent i 30 minutter når du har fylt drivstoff og byttet ut den uttakbare beholderen før du tenner varmeovnen.
• Du bruker feil type drivstoff. Se "Riktig drivstoff" i avsnittet "Viktig forhåndsinformasjon".
• Rommet er ikke godt nok ventilert. La et vindu eller en dør stå på vid gap en stund.

OVNEN HAR FOR H∅Y FLAMME

• Flammen i oppstartsfasen tenderer til å være høyere på grunn av de splitter nye komponentene. Flammen vil være lavere etter forbrenning i ti timer.
• Du bruker feil type drivstoff. Det er for flyktig. Se "Riktig drivstoff" i avsnittet "Viktig forhåndsinformasjon".
• Veken er plassert for høyt. Kontakt forhandleren.

G VEDLIKEHOLD

Varmeovnen trenger nesten ikke vedlikehold. Det er imidlertid viktig at du fjerner støv og flekker i rett tid med en fuktig klut. Ellers kan dette bli til flekker som vanskelig lar seg fjerne. Under normale forhold er bare tre komponenter utsatt for slitasje:

1. BATTERIENE

Du kan erstatte batteriene selv. Sjekk lyden av gnistutladningen. Hvis lyden spraker, er spenningen i batteriet lav. Vennligst bytt batteri. Sjekk tennpluggen iht. Vedlikeholdsprosedyre 3 hvis lyden ikke endres selv etter utbytting av batteri. Kast ikke gamle batterier sammen med annet vanlig søppel. Følg det lokale reglementet angående kasting av kjemisk avfall.

2. VEKEN

Glassfiberveken får lengre brukstid hvis du av og til lar ovnen være på til tanken er fullstendig tømt og ovnen slokker av seg selv. Gjør dette når du ser at flammen blir svakere. Utbrenningen forårsaker en del lukt, derfor anbefaler vi at du tar ovnen ut av stua.

3. ELEKTRODER

Når elektrodene blir skitne av karbonrester, rens de elektroder. Hvis elektrodene graver seg inn i veken, kan det føre til tenningsfeil. Juster så elektrodenes posisjon. Pass på å ikke søle vann på elektrodene.

4. DRIVSTOFFILTER

Sjekk drivstofffilteret regelmessig. Ta den uttakbare beholderen ⑧ ut av ovnen og ta ut drivstofffilteret (fig. P). Noen dråper drivstoff kan lekke fra filteret; ha en klut tilgjengelig. Snu drivstofffilteret opp ned og rens det for alt smuss ved å slå det mot en hard overflate. (Rens det aldri med vann!) Sett drivstofffilteret tilbake i ovnen.

La ovnen avkjøle før du begynner med vedlikeholds- eller servicearbeid.

Bruk vernehansker under vedlikehold for egen sikkerhet.

H OPPBEVARING (SLUTT PÅ DEN KALDE ÅRSTIDEN)

Vi anbefaler at du brenner opp alt drivstoffet i drivstoffbeholderen på slutten av oppvarmingssesongen og setter ovnen bort til lagring på behørig måte. Følg fremgangsmåten nedenfor:

1 Tenn varmeovnen utenfor stua og la den brenne til alt drivstoffet er brukt opp.
2 La varmeovnen avkjøle.
3 Rengjør varmeovnen med en fuktig klut og tørk den av med en klut.
4 Ta batteriene ut av holderen 10 og oppbevar dem på et tørt sted.
5 Rengjør brenselfilteret (se avsnitt G).
6 Oppbevar varmeovnen på et støvfritt sted, om mulig i originalemballasjen. Du må ikke ta vare på ubrukt drivstoff til neste oppvarmingssesong. Hvis det fortsatt er drivstoff igjen, må det avhendes i henhold til lokale forskrifter for avhending av kjemisk husholdningsavfall. Start alltid den nye oppvarmingssesongen med nytt drivstoff. Når du skal ta ovnen i bruk igjen, følg anvisningen (start fra avsnitt A og som angitt).

Drivstofffilter

Å overvåke kvaliteten på ventilasjon (endre)

Direkte måling av nivået av CO₂ (NDIR CO₂-sensor ⑪).

** Spesifiserte verdier er retningsgivende

Drivstofffilter

Konvektoren leveres med 48 måneders garanti som gjelder fra og med kjøpsdato. Innen denne perioden vil alle defekter i materiale eller utførelse repareres uten kostnad. Følgende bestemmelser skal gjelde for denne garantien.

1 Vi avviser uttrykkelig alle andre erstatningskrav, inkludert følgeskade.
2 Eventuelle reparasjoner eller bytte av komponenter innenfor garantiperioden vil ikke føre til forlengelse av garantiperioden.
3 Garantien vil være ugyldig hvis konvektoren er modifisert, hvis det er brukt uoriginale deler, eller den er reparert av tredjeparter.
4 Garantien vil ikke omfatte deler som er gjenstand for normal slitasje, f.eks. batteriene, tennspolen, veken og den manuelle drivstoffpumpen.
5 Garantien gjelder kun når du fremviser den originale, daterte kvitteringen, forutsatt at ingen endringer er gjort.
6 Garantien gjelder ikke skade som oppstår som følge av handlinger som ikke er i samsvar med bruksanvisningene, forsømmelse og bruk av feil type drivstoff eller hvis drivstoffet er gått ut på dato. Bruken av feil drivstoff kan til og med være farlig*.
7 Transportkostnader og risikoene involvert under transport av konvektoren eller konvektorkomponenter vil alltid være kjøperens ansvar.

1 Åpne lokket og ta ut den uttakbare beholderen.
2 Ta batteriene ut av batteriholderen 10.
3 Åpne gitteret foran. Ta forbrenningskammeret ut av varmeovnen. Lukk gitteret.
4 Trekk den riflede vekereguleringsbryteren av varmeovnen.
5 Løsne de tre kabinettskruene på baksiden og sidene av varmeovnen. Trekk kabinettet litt frem og fjern det deretter fra sokkelplaten.
6 Skru av de fire vingemutrene fra vekeholderen.
7 Løft vekeholderen til veken er synlig. Plasser bunnen av brenneren ved siden av varmeovnen. (Påse at ledningen ikke blir frakoblet).
8 Ta skruen av stammen som holder braketten og ta av braketten, fjæren og vekehøydelåsen.
9 Drei stammen så langt som mulig til høyre.
10 Løft opp vekehylsen og ta den ut av den primære luftslangen.
11 Klem på veken for å løsne de tre veketappene og ta veken av vekehylsen. Pass på å bruke hansker og at du har en beholder som du kan legge den gamle veken i.

12 Monter veken til vekehylsen i henhold til retningen som er gravert i vekehylsen.
13 Monter vekehylsen (med veke) på den primære luftslangen. Deretter installeres øvre del av stammen i sporet på vekehylsen (med veke) fra høyre side og til venstre så langt det går.
14 Monter vekehøydelåsen fjæren og braketten. Stram deretter skruen som holder stammen.
15 Sett vekeholderen tilbake på plass.
16 Skru godt fast de fire vingemutrene.
17 Plasser den riflede vekereguleringsbryteren på vekemekanismen. Drei bryteren så langt som mulig til høyre. Trykk på vippebryteren. Kontroller at veken kan senkes helt. Gjenta denne kontrollen flere ganger. Hvis veken ikke kan senkes helt, er den ikke satt riktig på plass. Hvis så er tilfellet, gjentar du prosedyren fra punkt 12. Trekk den riflede vekejusteringsbryteren av varmeovnen.
18 Sett kabinettet tilbake på plass igjen og stram de tre skruene. Sett den riflede vekereguleringsbryteren i utgangsposisjon. Sett forbrenningskammeret på plass igjen. Kontroller at det står plant ved å skyve det litt til venstre og høyre med håndtaket. Lukk gitteret.
19 Sett den fylte uttakbare beholderen på plass. Sett batteriene i batteriholderen (påse at positive og negative poler stemmer med merkene + og - på batterihuset). Vent i 30 minutter etter at beholderen og batteriene er satt på plass før varmeovnen tas i bruk.

Vennligst se bruksanvisningen for monterings-, installasjons- eller vedlikeholdsanvisninger.

S HOVEDKOMPONENTER

S HOVEDKOMPONENTER 1 2 3 4 5 6 7 8 9

① AV-knapp (nødstopp)
② Riflet reguleringsbryter
③ Forbrenningskammer
4 Håndtak til forbrenningskammer
⑤ Drivstoffindikator
6 Gitter
⑦ Lokk til uttakbar beholder
⑧ Uttakbar beholder
9 Drivstoffmåler på uttakbar beholder
10 Batteriholder
⑪ Kontrollsystem for luftkvalitet

Dette produkt er ikke egnet for primær oppvarmings.

Om du ønsker mer informasjon, eller om et problem har dukket opp som ikke er dekket i disse instruksjonene, besøk oss gjerne på www.toyotomi.eu eller be om den nødvendige informasjonen fra avdelingen for brukerstøtte (adresse og telefonnummer kan finnes på www.toyotomi.eu).
