BEDIENUNGSANLEITUNG RS 240 ZIBRO

CONSEILS D’UTILISATION ET D’ENTRETIEN

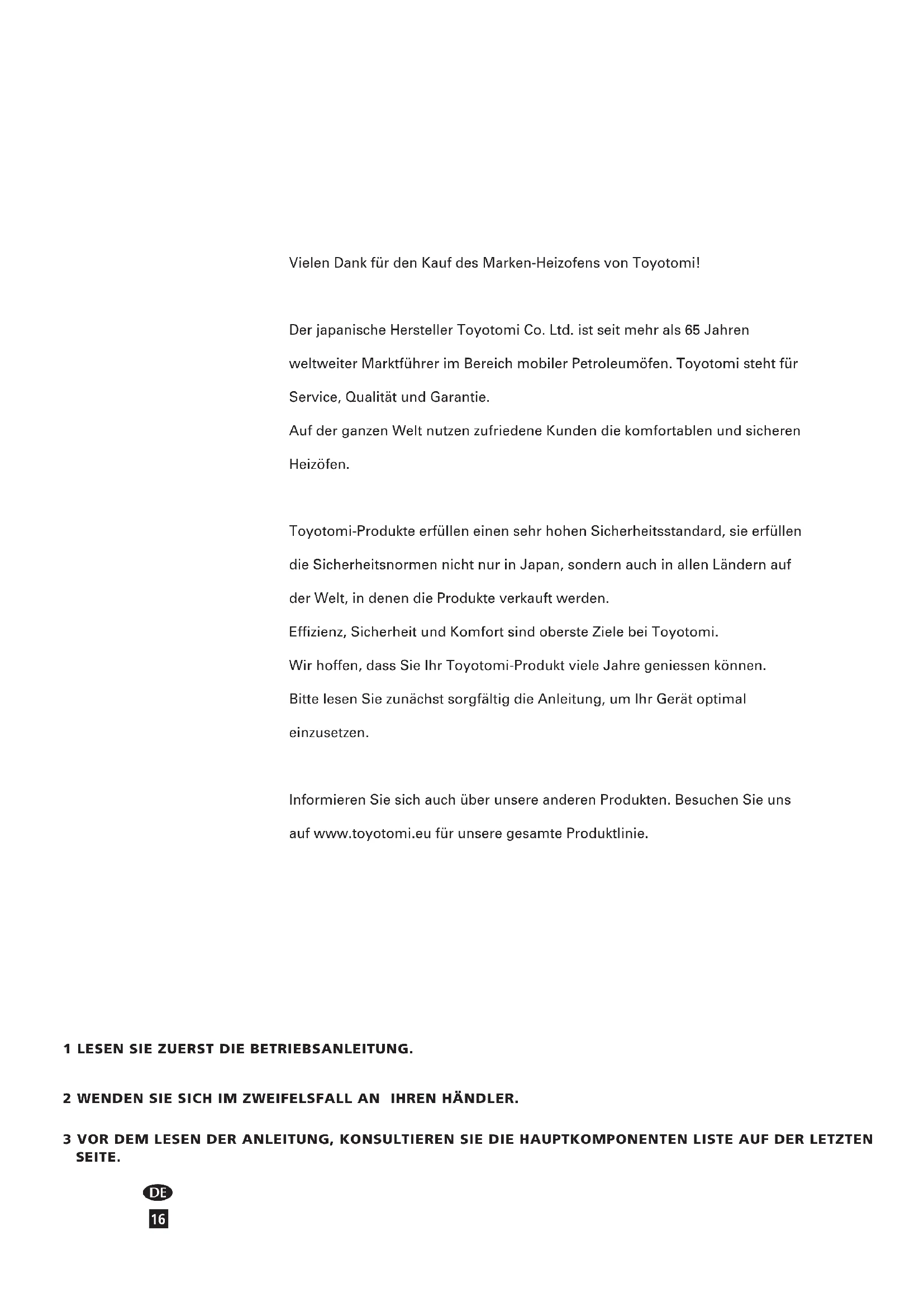

Vielen Dank für den Kauf des Marken-Heizofens von Toyotomi! Der japanische Hersteller Toyotomi Co. Ltd. ist seit mehr als 65 Jahren weltweiter Marktführer im Bereich mobiler Petroleumöfen. Toyotomi steht für Service, Qualität und Garantie. Auf der ganzen Welt nutzen zufriedene Kunden die komfortablen und sicheren Heizöfen. Toyotomi-Produkte erfüllen einen sehr hohen Sicherheitsstandard, sie erfüllen die Sicherheitsnormen nicht nur in Japan, sondern auch in allen Ländern auf der Welt, in denen die Produkte verkauft werden. Effizienz, Sicherheit und Komfort sind oberste Ziele bei Toyotomi. Wir hoffen, dass Sie Ihr Toyotomi-Produkt viele Jahre geniessen können. Bitte lesen Sie zunächst sorgfältig die Anleitung, um Ihr Gerät optimal einzusetzen. Informieren Sie sich auch über unsere anderen Produkten. Besuchen Sie uns auf www.toyotomi.eu für unsere gesamte Produktlinie. 1 LESEN SIE ZUERST DIE BETRIEBSANLEITUNG. 2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER. 3 VOR DEM LESEN DER ANLEITUNG, KONSULTIEREN SIE DIE HAUPTKOMPONENTEN LISTE AUF DER LETZTEN SEITE.

3 VOR DEM LESEN DER ANLEITUNG, KONSULTIEREN SIE DIE HAUPTKOMPONENTEN LISTE AUF DER LETZTEN SEITE. KURZANLEITUNG Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihres Heizofen ausgeführt werden müssen. Detaillierte Beschreibung der Handlungen entnehmen Sie bitte der GEBRAUCHSANWEISUNG.Entfernen Sie das gesamte Verpackungsmaterial(siehe Kapitel A, Abb. A). Befüllen Sie den Brennstofftank und warten Sie 30 Minuten bevor Sie den Heizofen starten (siehe Kapitel B, Abb. I). Legen Sie die Batterien in das Batteriefach (siehe Kapitel A, Abb. F). Überprüfen Sie, ob der Brennerkopf gerade steht(siehe Kapitel A, Abb. E). Starten Sie den Heizofen, indem Sie den Drehregler langsam nach rechts drehen, bis er sich nicht weiter drehen läßt (siehe Kapitel C, Abb. K). Nach dem Starten des Ofens dauert es 30 Minuten bevor Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).Schalten Sie den Heizofen aus (siehe Kapitel E).

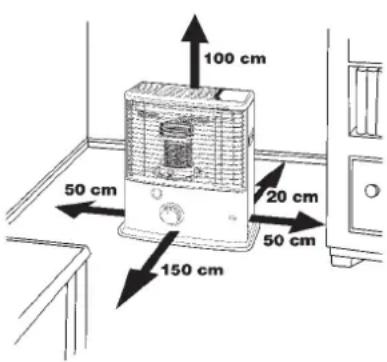

• Zur Vorbeugung von Feuer muss entweder der Heizofen vor dem Füllen des Brennstoffbehälters ausgeschaltet werden oder der Behälter muss in einem anderen Raum als dem, in dem sich der Heizofen befindet, gefüllt werden. verschlossen ist. Achten Sie beim Füllen darauf, dass sich der Behälter in einer sicheren Entfernung von Wärmequellen und offenen Flammen befindet (siehe Kapitel B).

Diesen Transport- verschluß finden Sie im Verpackungs karton. Nur hiermit kann der Kaminofen nach Benutzung problemlos transportiert werden. Bewahren Sie den Verschluß also gut auf! Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Kaminofens gewährleistet.

JEDERZEIT AUSREICHEND LÜFTEN

Lesen Sie bitte vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Heizofen in Wohngebäuden bestimmt, und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden. Dieses Heizgerät ist mit einem System zur Kontrolle der Luftbeschaffenheit aus- gerüstet. Wird der Raum unzureichend belüftet oder das Heizgerät in eine zu klei- nen Raum eingesetzt, schaltet sich das Heizgerät automatisch ab. Um eine komfortable und sichere Beheizung zu erreichen, sorgen Sie für eine aus- reichende Belüftung. HINWEIS: Um ein unerwartetes Abschalten zu vermeiden, empfehlen wir, eine Tür oder ein Fenster einen Spalt offen stehen zu lassen, wenn das Heizgerät in Betrieb ist. Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Heizofen sicher, ohne zusätzliche Belüftung, betreiben zu können (siehe Kapitel J). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß dafür gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend belüftet und gut entlüftet wird (beide Öffnungen müssen einen Querschnitt von mindestens 50 cm

haben). Dies ist ebenfalls empfehlenswert bei Räumen, die besonders gut isoliert oder zug- frei sind und/oder über 1500 m liegen. Benutzen Sie den Heizofen nicht in Keller- oder anderen unterirdisch gelegenen Räumen. Änderungen am Sicherheitssystem sind unzulässig und würden die Garantie einer einwandfreien Funktion des Luftfühlers nichtig machen. Wenden Sie sich im Zweifelsfall an Ihren Händler. Beachten Sie, dass das Gitter und die obere Platte heiß werden. Wenn das Gerät abgedeckt wird, besteht das Risiko eines Brandes. Wegen der hohen Temperatur der Oberfläche, verwenden Sie das Gerät außerhalb der Reichweite von Kindern. SPEZIELL FÜR FRANKREICH: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizöfen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 ausgelegt. Die Verwendung anderer Brennstoffe ist verboten. Fragen Sie Ihren Händler. Die Adressen unserer Händler finden Sie auf unserer Website. Der mit flüssigem Brennstoff betriebene mobi- le Heizofen wurde als zusätzliches Heizgerät ausgelegt und nicht als ständige Wärmequelle. SPEZIELL FÜR GROBBRITANNIEN: Verwenden Sie ausschließlich Petroleum- Brennstoff der Klasse C1 gemäß BS2869 Teil 2 oder einen gleichwertigen Brennstoff. Im Hinblick auf die richtige Verwendung muss der Benutzer folgende Anweisungen befolgen:

- verwenden Benzin. - den mit flüssigem Brennstoff betriebenen mobilen Heizofen in Wohnwagen, auf Booten und in Fahrerhäusern zu benutzen. - den mit flüssigem Brennstoff betriebenen mobilen Heizofen in unzureichend belüfteten Räumen (die Mindestmaße für zu beheizende Räume entnehmen Sie bitte der Tabelle mit den technischen Daten), Kellerräumen bzw. in einer Höhe von über 1500 m zu benutzen. - Änderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen. Wenn diese Art von Heizung in öffentlich zugänglichen Räumen eingesetzt wer- den soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sich rechtzeitig nach den entsprechenden Vorschriften.

eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

erhöhte Störungsanfälligkeit unvollständige Verbrennung verkürzte Lebensdauer des Heizofens

Ablagerung auf dem Gitter oder Gehäuse Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und

Eine Beschädigung bzw. eine Störung des Heizofens aufgrund der Verwendung von anderem als hochwertigem wasserfreiem Petroleum fällt nicht unter die Garantie.

A DIE INSTALLATION DES HEIZOFENS

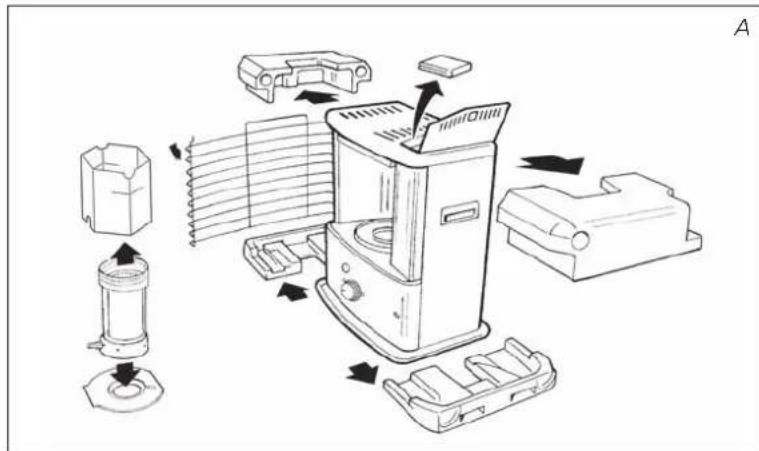

Nehmen Sie den Heizofen vorsichtig aus dem Karton und kontrollieren Sie

Außer dem Heizofen muß folgendes vorhanden sein:

ein Transportverschluß diese Gebrauchsanweisung

Entfernen Sie das übrige Verpackungsmaterial: Entfernen Sie das Stückchen Verpackungsmaterial vom Gitter .

Ziehen Sie beide Enden des Verpackungsmaterials nach hinten und

Nehmen Sie den Brennerkopf aus dem Heizofen und entfernen Sie auch

Setzen Sie den Brennerkopf wieder ein. Der Brennerkopf steht richtig, wenn sie sich ohne Schwierigkeiten mit dem Handgriff etwas nach links und

anheben, um es wieder in die Kerbung einrasten zu lassen. Öffnen Sie den Deckel des Brennstofftanks und entfernen Sie das Stückchen Karton.

Befüllen Sie den Brennstofftank wie in Kapitel B beschrieben.

Die Schrauben entfernen, den Deckel abnehmen und legen Sie die Batterien in das dafür bestimmte Fach .

Der Boden muß stabil und waagerecht sein. Stellen Sie den Heizofen an eine andere Stelle, falls er nicht waagerecht steht. Versuchen Sie nicht durch

Verwenden Sie den Heizer nicht in einer Höhe von über 1500 Metern.

B DAS BEFÜLLEN MIT BRENNSTOFF

Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu

Der Heizofen muss ausgeschaltet sein.

Öffnen Sie den Deckel und ziehen Sie den Brennstofftank aus dem

Befüllen ist einfacher, wenn der Kanister höher steht als der Brennstofftank

Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank fließt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drücken.

Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der

nicht, wenn der Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er

Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben

Kontrollieren Sie, ob der Tankverschluß gerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Heizofen ein (Tankverschluß

ob Brennstoff ausläuft, wenn die Deckelseite nach unten zeigt. Anschließend den herausnehmbaren Brennstofftank in den Heizofen einfügen.

C DAS STARTEN DES HEIZOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Belüftung oder starten Sie den Ofen das erste Mal außerhalb des Wohnraumes. Wenn Sie den Heizofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Heizofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochtes. Achten Sie vor dem Starten des Heizofens darauf, daß sich noch genügend Brennstoff im Tank befindet (mit Hilfe der Brennstoffanzeige

Starten Sie den Heizofen immer über die Drehregler . Niemals Streichhölzer oder ein Feuerzeug benutzen. Hierbei gehen Sie wie folgt vor:

Drehen Sie den Drehregler einem gewissen Druck könnten Sie den Drehregler dann noch etwas weiter

Haben Sie das Heizgerät gestartet und es schaltet sich kurz danach wieder aus, müssen die Batterien ausgetauscht werden. Am besten verwenden Sie dazu neue

Sollte bei erster Benutzung des Ofens der Flammenregler nicht verriegelt sein,

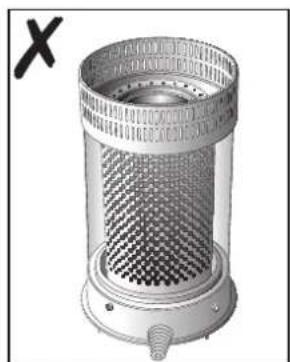

Vor dem Starten des Heizofens immer kontrollieren, ob die Brennkammer gerade steht, indem Sie den Handgriff kurz nach links und rechts schieben (Abb.

Nachdem der Heizofen gestartet wurde, dauert es 30 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann

. Regeln Sie die korrekte Flammhöhe mit dem gerändelten Einstellknopf

Eine zu niedrige Flamme kann entstehen durch:

Dochtwechsel erforderlich, siehe Kapitel L

ab. Wenn für eine bessere Belüftung des Raums gesorgt worden ist (z. B. indem

Ofen erneut zu entzünden, müssen Sie den Wechseltank in den Ofen zurückstellen. Folgen Sie hierzu den Anweisungen wie in Kapitel C beschrieben.

E DAS AUSSCHALTEN DES HEIZOFENS

F STÖRUNGEN, URSACHEN UND LÖSUNGEN Wenn sich eine Störung nicht mit Hilfe der untenstehenden Hinweise beheben

DER OFEN LÄSST SICH NICHT STARTEN. Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. F). Die Batteriespannung ist zu niedrig. Austauschen (Abb. F) Sie haben den Heizofen vollständig leerbrennen lassen oder den Docht ausgetauscht. Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten. UNGLEICHE FLAMME UND/ODER RUß UND/ODER GERUCH Der Brennerkopf ist nicht richtig eingesetzt. Mit dem Handgriff den Brennerkopf richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieben läßt. Sie benutzen veralteten Brennstoff. Fangen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff an. Sie benutzen einen falschen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen”). Staubanhäufung im unteren Bereich des Heizofens. Wenden Sie sich an Ihren Händler. Die Dochthöhe ist nicht richtig. Wenden Sie sich an Ihren Händler. DER HEIZOFEN GEHT LANGSAM AUS. Der Brennstofftank ist leer. Siehe Kapitel B. Es befindet sich Wasser im Filter. Trocknen Sie den Filter (Kapitel G, Abb. P). Es befindet sich Feuchtigkeit im unteren Reservoir. Wenden Sie sich an Ihren Händler. Der Docht ist an der Oberseite verhärtet. Heizofen außerhalb des Wohnraumes vollständig leer brennen lassen (Kapitel G). Verwenden Sie richtigen Brennstoff. Sie benutzen veralteten Brennstoff. Fangen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff an.

DIE FLAMME DES OFENS BRENNT ZU NIEDRIG. Der Docht ist zu niedrig eingestellt. Wenden Sie sich an Ihren Händler. Der Heizofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht. Nach dem Einsetzen des vollen Brennstofftanks 30 Minuten warten, bevor der Heizofen erneut gestartet wird. Sie benutzen veralteten oder einen falschen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen”). Der Raum wird nicht ausreichend ventiliert. Ein Fenster oder eine Tür kurz weit öffnen und danach einen Spalt breit offen lassen. DIE FLAMME DES HEIZOFENS BRENNT ZU HOCH. Nach dem ersten Starten schlägt die Flamme etwas höher aufgrund der neuen Komponenten. Nach ca. 10 Stunden Betriebszeit reguliert sich dies. Sie benutzen einen falschen, zu flüchtigen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen”). Der Docht ist zu hoch eingestellt. Wenden Sie sich an Ihren Händler.

mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken

Diese können Sie selbst austauschen. Das bei der Funkenentladung abgegebene

Spannung der Batterie gering. Bitte die Batterie wechseln. Wenn das Geräusch auch nach dem Auswechseln der Batterie gleich bleibt, die Zündung im Rahmen des Wartungsverfahrens Nr. 3 kontrollieren. Werfen Sie die alten Batterien nicht in den Abfalleimer, sondern entsorgen Sie diese laut den örtlichen Vorschriften für chemischen Kleinabfall.

sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang

Bei einer Verschmutzung der Elektroden durch Kohlenstoff oder Teer, diese reinigen. Beim Eintauchen der Elektroden in den Docht kann es zu einem

Dabei darauf achten, dass kein Wasser auf die Elektroden gespritzt wird.

4. DER BRENNSTOFFFILTER

Kontrollieren Sie auch den Brennstofffilter regelmäßig: Nehmen Sie den Brennstofftank aus dem Heizofen und entfernen Sie den

aus dem Filter tropfen kann. Drehen Sie den Brennstofffilter um und klopfen Sie (Unter keinen Umständen mit Wasser reinigen!) Setzen Sie den Brennstofffilter wieder in den Heizofen ein. Brennstofffilter

Entfernen Sie selbst keine Teile aus dem Heizofen. Wenden Sie sich bezüglich

Bevor Sie Wartungsarbeiten ausführen, muß der Heizofen ausgeschaltet und abgekühlt sein.

H LAGERUNG (ENDE DER HEIZSAISON)

brennen zu lassen und ihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise:

Starten Sie den Ofen außerhalb des Wohnraumes und lassen Sie ihn vollständig leer brennen.

Lassen Sie den Heizofen anschließend abkühlen.

Den Heizofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben.

Die Batterien aus dem Batteriefach nehmen und an einer trockenen Stelle aufbewahren.

Reinigen Sie den Brennstofffilter (siehe Kapitel G).

Lagern Sie den Heizofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übriggebliebenen Brennstoff sollten Sie in der nächsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen

Brennstoff Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Heizofen erneut in Betrieb nehmen. I TRANSPORT

müssen folgende Maßnahmen getroffen werden:

Lassen Sie den Heizofen abkühlen.

Nehmen Sie den Brennstofftank aus dem Heizofen und entfernen Sie den

ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Heizofen aufbewahren.

und drücken Sie ihn fest, so daß kein Brennstoff austritt.

Den Heizofen immer aufrecht transportieren. Brennstofffilter Transportverschluß

Brennstoff Heizpetrolem

Zubehör: Transportverschluß

Direktmessung des CO

** Angegebene Werte sind Richtwerte K GARANTIEBEDINGUNGEN

Hierbei gelten folgende Regeln:

Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt.

Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Verlängerung der Garantie.

Original Teile montiert oder Reparaturen durch Dritte am Heizofen ausgeführt wurden.

Teile, die normalem Verschleiß ausgesetzt sind, wie die Zündspirale, die

Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.

Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann sogar gefährlich sein.*

Die Versandkosten und das Versandrisiko des Heizofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

die Gebrauchsanweisung zu lesen. Finden Sie darin keine Lösung, wenden Sie sich

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in diesem Fall nie, den Heizofen zu transportieren, sondern schalten

Nehmen Sie die Batterien aus dem Batteriefach .

Das Gitter aus der Kerbung heben und nach vorn ziehen. Den Brennerkopf aus dem Ofen nehmen. Das Gitter schließen.

Den Drehregler vom Ofen abziehen.

Gehäuse ein wenig nach vorn ziehen und von der Boden platte abnehmen.

Die Flügelmuttern unter dem Brennersitz lösen.

Den Brennersitz hochziehen, bis der Docht sichtbar wird. Legen Sie den Brennersitz neben den Ofen. (Achten Sie

Die Schraube, die den Halter festhält, aus der Achse drehen. Halter entfernen.

Halter bis zum Ende nach rechts drehen.

und heben den Dochthalter an. Entfernen Sie den Doch thalter von der ersten Lüftöffnung.

Docht drücken, um die drei Dochtstifte zu lösen und um den Docht vom Dochthalter zu entfernen. Dafür sorgen, dass Sie Handschuhe tragen und ein Behälter für den ge brauchten Docht bereitsteht.

Den Docht in den Dochthalter in die Richtung, die auf dem Dochthalter eingraviert ist, einsetzen.

der ersten Luftöffnung. Anschließend drehen Sie den

Den Halter einbauen. Danach die Schraube anziehen, die den Halter festhält.

Den Brennersitz wieder montieren.

Die Flügelmuttern gleichmäßig handfest anziehen.

chanismus setzen. Den Knopf so weit wie möglich nach rechts drehen. Auf die Kippsicherung drücken, um zu kontrollieren, ob der Docht vollständig hinabgelassen werden kann. Mehrere Male wiederholen. Wenn der Docht nicht ganz nach unten geschoben werden kann,

regler vom Ofen abziehen.

Das Gehäuse wieder aufsetzen und die drei Schrauben festdrehen. Den Rändeldrehknopf des Dochtes einstel len. Dann den Brennerkopf wieder einsetzen. Kontrol lieren Sie, ob diese gerade steht, indem Sie mit dem Handgriff kurz nach links und rechts schieben. Das Gitter schliessen.

Den gefüllten Brennstofftank wieder aufsetzen. Die Bat terien in das Batteriefach einlegen (achten Sie dabei auf

tanks und der Batterien müssen Sie 30 Minuten warten, bevor Sie den Ofen starten.

Abschalt-Taste Drehregler Brennerkopf Handgriff Brennerkopf Brennstoffanzeige Gitter Deckel Brennstofftank Brennstofftank Brennstoffanzeige des Brennstofftank Batteriefach Uberwachungssys- tem fur Luftqualitat

M PRODUKTDATENBLATT (a) Name / Warenzeichen des Lieferanten TOYOTOMI Europe Sales B.V. (b) Model RS-240 (c) Energieeffizienzklasse A (d) Direkte Wärmeleistung 2.4kW (e) Indirekte Wärmeleistung N/A (f) Energieeffizienzindex 95.0% (g) Brennstoff-Energieeffizienz 100% (h) Besonderen vorkehrungen Für das Zusammenstellen, die Instal- lation oder Wartung des Gerätes wir verweisen wir nach die Gebrachsan- leitung.

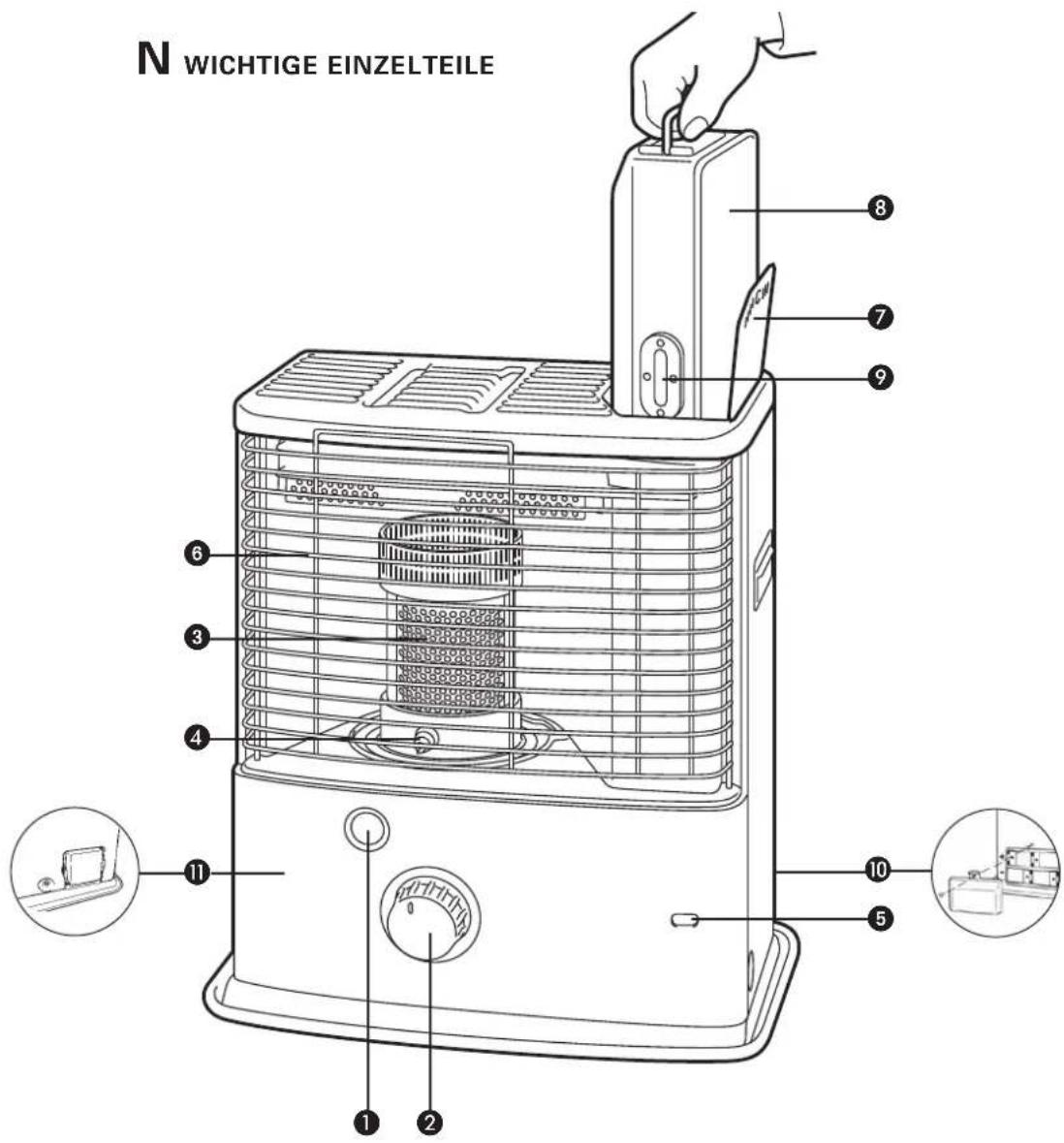

N WICHTIGE EINZELTEILE'
