Produkttyp	Flüssigbrennstoff-Mobilheizung (Petroleum)
Marke	Zibro (Toyotomi)
Modell	RC 270
Nennwärmeleistung	2430 W (203 g/h)
Maximale Wärmeleistung	2700 W (225 g/h)
Minimale Wärmeleistung	2160 W (180 g/h)
Nutzungsgrad	100 %
Energieeffizienzindex	95,0 %
Abmessungen (B x T x H)	428 x 295 x 513 mm
Gewicht	9,0 kg
Tankinhalt	4,0 L
Betriebsdauer	14,2 bis 17,7 Stunden
Brennstoffverbrauch	180 bis 225 g/h (0,225 bis 0,281 L/h)
Empfohlener Brennstoff	Paraffin hoher Qualität (gemäß den Verordnungen 2002/2010, BS2869 C1)
Zündung	Elektrisch (zentraler Knopf)
Batterien	4 x LR20 (Größe D), 1,5 V, Alkalibatterien
Dochttyp	F
Empfohlenes Raumvolumen	45 bis 95 m³
Mindestraumvolumen	40 m³ (116 m²)
Sicherheit	Automatische Abschaltung (Luftmangel, Tank entfernt), Luftqualitätskontrolle (CO₂), NF 128
Inklusive Zubehör	Handpumpe, Transportverschluss
Garantie	4 Jahre (außer Verschleiß: Docht, Batterien, Zünder, Pumpe)
Energieeffizienzklasse	A

Häufig gestellte Fragen - RC 270 ZIBRO

Welchen Brennstoff soll ich mit dem Zibro RC 270 verwenden?

Verwenden Sie ausschließlich Flüssigbrennstoff für Mobilheizungen gemäß den Verordnungen vom 18.07.2002 und 25.06.2010. Verlangen Sie in Frankreich TOYOTOMI-Brennstoff. In Großbritannien Petroleum der Klasse C1 oder gleichwertig (BS2869-2). Niemals Benzin verwenden.

Warum zündet mein Ofen nicht?

Überprüfen Sie zuerst die Batterien (4x LR20): Setzen Sie sie korrekt ein und beachten Sie die Pole + und -, verwenden Sie neue Alkalibatterien. Stellen Sie sicher, dass der Tank voll und der Docht getränkt ist (30 Minuten nach dem Befüllen warten). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie stelle ich die Flammenhöhe ein?

Beobachten Sie nach 30 Minuten Betrieb die Flamme (Abb. R). Wenn sie zu niedrig oder zu hoch ist, schalten Sie das Gerät aus, ziehen Sie den zentralen Knopf, um auf die Verriegelung (Kunststoffring) zuzugreifen. Drehen Sie den Ring eine Stufe nach oben (bei niedriger Flamme) oder nach unten (bei zu hoher Flamme). Setzen Sie den Knopf wieder ein.

Das Gerät schaltet sich von selbst aus, was tun?

Das ist normal, wenn der Raum nicht ausreichend belüftet ist: Der Luftqualitätskontroller (CO₂-Detektor) schaltet das Gerät ab. Lüften Sie den Raum (Fenster oder Tür einen Spalt öffnen) und schalten Sie es wieder ein. Überprüfen Sie auch, ob der Tank nicht leer und der Brennstofffilter nicht verstopft ist.

Wie reinige ich den Brennstofffilter?

Entfernen Sie den abnehmbaren Tank, dann den Brennstofffilter (Abb. P). Reinigen Sie ihn mit sauberem Brennstoff oder mit Druckluft. Niemals Wasser verwenden. Mit einem Tuch abwischen. Setzen Sie den Filter und den Tank wieder ein.

Welche Sicherheitsabstände sind einzuhalten?

Stellen Sie die Vorderseite des Ofens mindestens 1,5 m von Wänden, Vorhängen und Möbeln entfernt auf. Halten Sie die seitlichen und hinteren Abstände gemäß der Abbildung ein (50 cm, 20 cm). Stellen Sie das Gerät niemals unter eine Steckdose. Decken Sie es nicht ab.

Wie lagere ich das Gerät am Ende der Saison?

Lassen Sie das Gerät den gesamten Brennstoff verbrauchen, bis es ausgeht. Lassen Sie es abkühlen, reinigen Sie es mit einem trockenen Tuch, entfernen Sie die Batterien. Reinigen Sie den Brennstofffilter. Bewahren Sie das Gerät in der Originalverpackung an einem trockenen und staubfreien Ort auf. Beginnen Sie die nächste Saison mit frischem Brennstoff.

Kann ich den Ofen in einem Schlafzimmer oder Keller verwenden?

Das Gerät darf nicht in Räumen im Untergeschoss oder in einer Höhe über 1500 m verwendet werden. Für ein Schlafzimmer sorgen Sie für ein Volumen von mindestens 40 m³ und ausreichende Belüftung (Lufteinlass/-auslass mindestens 50 cm²). Verwenden Sie es nicht als Hauptheizung.

Wie transportiere ich den Ofen sicher?

Lassen Sie das Gerät abkühlen, entfernen Sie den abnehmbaren Tank und den Brennstofffilter. Setzen Sie den Transportverschluss anstelle des Filters ein (Abb. Q). Transportieren Sie das Gerät immer in aufrechter Position. Bewahren Sie den Transportverschluss für Reisen auf.

Was tun, wenn die Flamme instabil ist oder Ruß produziert?

Überprüfen Sie, ob der Brenner senkrecht ist (verwenden Sie den Griff zum Zentrieren). Verwenden Sie neuen und geeigneten Brennstoff. Reinigen Sie Staub unter dem Gerät. Stellen Sie die Flammenhöhe ein (siehe Frage 3). Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

BEDIENUNGSANLEITUNG RC 270 ZIBRO

DE GEBRAUCHSANWEISUNG.....PAGE 16

FR MANUAL D'UTILISATION ...... PAGE 30

15 SICHERHEITSRATSCHLÄGE

1 Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam.
2 Transportieren Sie den Ofen NICHT, wenn er brennt oder noch heiß ist. In diesem Fall auch KEINE Wartungsarbeiten durchführen.

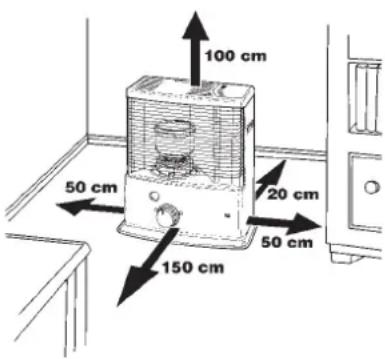

3 Stellen Sie den Heizofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen, Möbeln, Sprühdoce und Gas Zylinder befindet. Bewahren Sie den Brennstofftank NICHT neben dem Ofen auf.

100 cm 50 cm 20 cm 50 cm 150 cm

4 Benutzen Sie den Heizofen NICHT in staubigen Räumen und NICHT an Stellen, an denen es stark zieht. In beiden Fällen erhalten Sie keine optimale Verbrennung.

5 Schalten Sie den Heizofen aus, bevor Sie das Haus verlassen oder zu Bett gehen.

6 Lagern und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.

7 Achten Sie darauf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff IMMER an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).

8 Benutzen Sie den Heizofen NIEMALS an Stellen, an denen schädliche Gase oder Dämpfe auftreten könnten (zum Beispiel Auspuffgase oder Farbdämpfe).

9 Die Oberseite des Ofens wird heiß. Der Ofen darf NICHT abgedeckt werden (Feuergefahr). Berühren Sie die Oberseite und das Gitter nicht.

10 Achten Sie IMMER auf ausreichende Belüftung.

11 Das Heizgerät darf nicht direkt unter einer Steckdose stehen.

12 Kinder unter 3 Jahren dürfen nicht in die Nähe kommen oder sind ständig zu beaufsichtigen. Kinder von 3-8 Jahren dürfen das Gerät nur dann ein- oder ausschalten, wenn es in seiner vorgesehenen Betriebsstellung aufgestellt bzw. installiert ist und wenn die Kinder in die sichere Bedienung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben. Kinder von 3-8 Jahren dürfen das Gerät nicht anschließen, steuern, reinigen oder instand halten. ACHTUNG - Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Achten Sie besonders auf Kinder und andere gefährdete Menschen.

13 Kinder nicht mit dem Gerät spielen lassen.

14 Reinigungs- und Wartungsarbeiten sollten nicht von Kindern ohne Aufsicht ausge-führt werden.

15 Bleiben Sie NICHT zu lange neben dem Ofen stehen.

15 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ

15 TIPS VOOR EEN VEILIG GEBRUIK

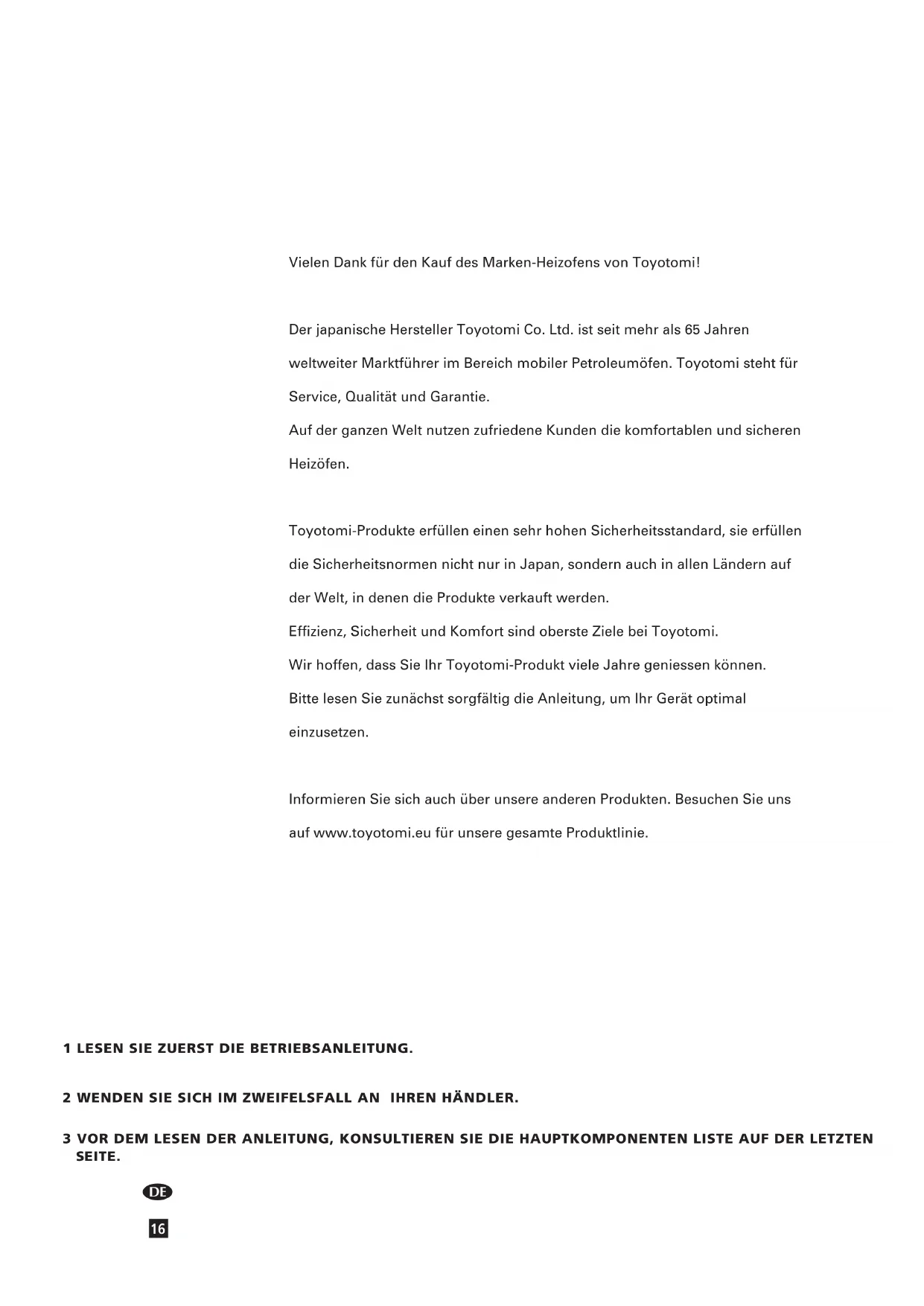

Vielen Dank für den Kauf des Marken-Heizofens von Toyotomi!

Der japanische Hersteller Toyotomi Co. Ltd. ist seit mehr als 65 Jahren

weltweiter Marktführer im Bereich mobiler Petroleumöfen. Toyotomi steht für

Service, Qualität und Garantie.

Auf der ganzen Welt nutzen zufriedene Kunden die komfortablen und sicheren

Heizöfen.

Toyotomi-Produkte erfüllen einen sehr hohen Sicherheitsstandard, sie erfüllen

die Sicherheitsnormen nicht nur in Japan, sondern auch in allen Ländern auf

der Welt, in denen die Produkte verkauft werden.

Effizienz, Sicherheit und Komfort sind oberste Ziele bei Toyotomi.

Wir hoffen, dass Sie Ihr Toyotomi-Produkt viele Jahre geniessen können.

Bitte lesen Sie zunächst sorgfältig die Anleitung, um Ihr Gerät optimal

einzusetzen.

Informieren Sie sich auch über unsere anderen Produkten. Besuchen Sie uns

auf www.toyotomi.eu für unsere gesamte Produktlinie.

1 LESEN SIE ZUERST DIE BETRIEBSANLEITUNG.

2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER.

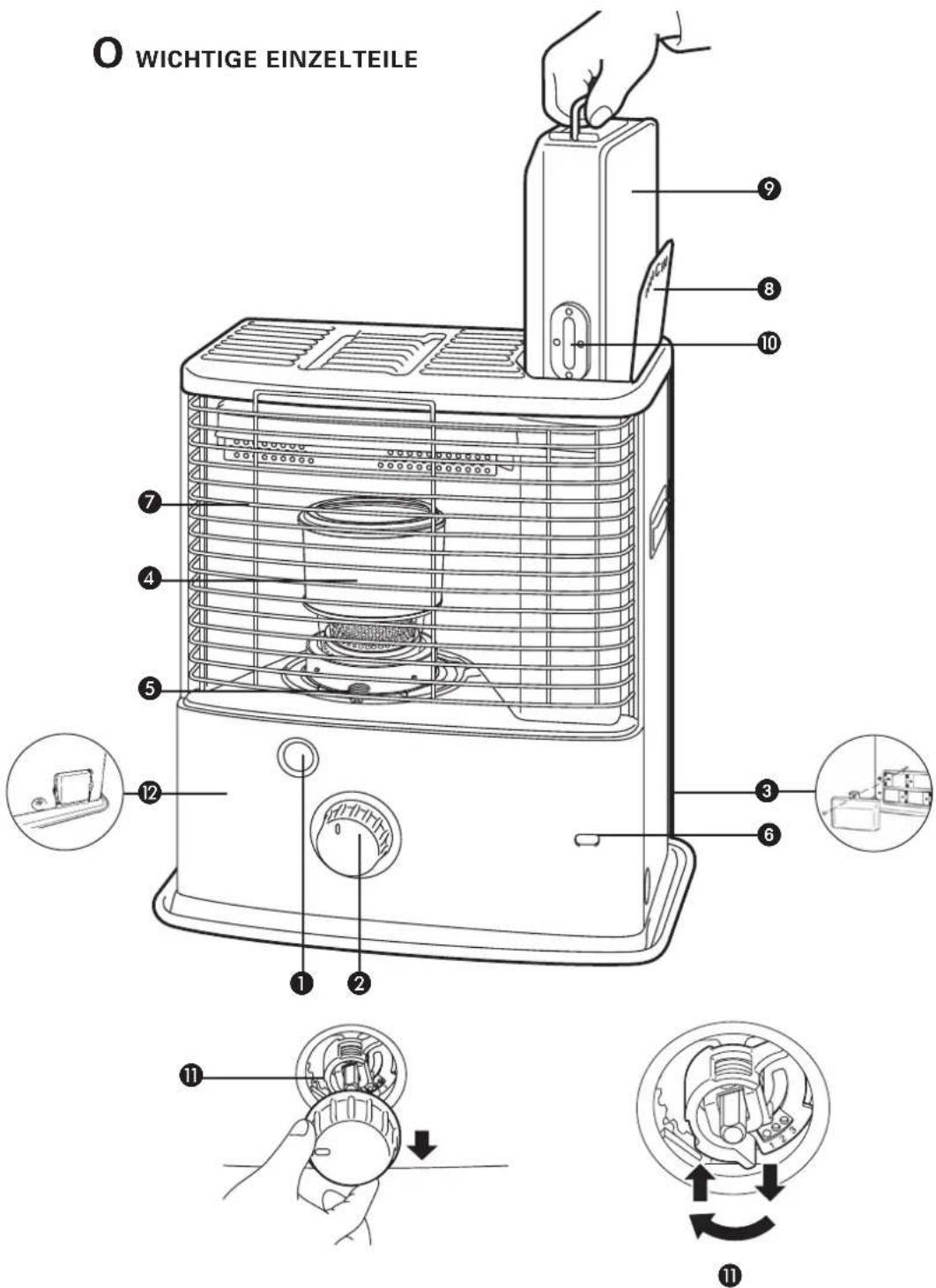

3 VOR DEM LESEN DER ANLEITUNG, KONSULTIEREN SIE DIE HAUPTKOMPONENTEN LISTE AUF DER LETZTEN SEITE.

KURZANLEITUNG

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihres Heizofen ausgeführt werden müssen. Detaillierte Beschreibung der Handlungen entnehmen Sie bitte der GEBRAUCHSANWEISUNG.

1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A).
2 Befüllen Sie den Brennstofftank ⑨ und warten Sie 30 Minuten bevor Sie den Heizofen starten (siehe Kapitel B, Abb. I).
3 Legen Sie die Batterien in das Batteriefach ③ (siehe Kapitel A, Abb. F).
4 Überprüfen Sie, ob der Brennerkopf ④ gerade steht (siehe Kapitel A, Abb. E).
5 Starten Sie den Heizofen, indem Sie den Drehregler ② langsam nach rechts drehen, bis er sich nicht weiter drehen läßt (siehe Kapitel C, Abb. L).
6 Nach dem Starten des Ofens dauert es 30 Minuten bevor Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).
7 Schalten Sie den Heizofen aus (siehe Kapitel E).

• Zur Vorbeugung von Feuer muss entweder der Heizofen vor dem Füllen des Brennstoffbehälters ausgeschaltet werden oder der Behälter muss in einem anderen Raum als dem, in dem sich der Heizofen befindet, gefüllt werden.
• Sorgen Sie immer dafür, dass der Brennstoffbehälter nach dem Füllen gut verschlossen ist. Achten Sie beim Füllen darauf, dass sich der Behälter in einer sicheren Entfernung von Wärmequellen und offenen Flammen befindet (siehe Kapitel B).
• Das erste Mal wird Ihr Heizofen während des Brennens noch kurz 'neu' riechen.
• Lagern Sie alle Brennstoffbehälter mit Originaldeckel und Versiegelung kühl und dunkel.
• Brennstoff altert. Beginnen Sie jede Heizsaison mit neuem Brennstoff.
• Verwenden Sie nur sauberes Heizpetroleum in Übereinstimmung mit der lokalen Gesetzgebung (TOYOTOMI Brennstoff).
• Wenn Sie zwischen den einzelnen Sorten / Marken -wechseln, müssen Sie den Heizofen erst vollständig leer brennen lassen.

WICHTIG ZU WISSEN

JEDERZEIT AUSREICHEND LÜFTEN

Lesen Sie bitte vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Heizofen in Wohngebäuden bestimmt, und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden.

Dieses Heizgerät ist mit einem System zur Kontrolle der Luftbeschaffenheit ^12 ausgerüstet. Wird der Raum unzureichend belüftet oder das Heizgerät in eine zu kleinen Raum eingesetzt, schaltet sich das Heizgerät automatisch ab.

Um eine komfortable und sichere Beheizung zu erreichen, sorgen Sie für eine ausreichende Belüftung.

HINWEIS: Um ein unerwartetes Abschalten zu vermeiden, empfehlen wir, eine Tür oder ein Fenster einen Spalt offen stehen zu lassen, wenn das Heizgerät in Betrieb ist.

Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Heizofen sicher, ohne zusätzliche Belüftung, betreiben zu können (siehe Kapitel K). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß dafür gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend belüftet und gut entlüftet wird (beide Öffnungen müssen einen Querschnitt von mindestens 50 cm² haben).

Dies ist ebenfalls empfehlenswert bei Räumen, die besonders gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Benutzen Sie den Heizofen nicht in Keller- oder anderen unterirdisch gelegenen Räumen.

Änderungen am Sicherheitssystem sind unzulässig und würden die Garantie einer einwandfreien Funktion des Luftfühlers nichtig machen. Wenden Sie sich im Zweifelsfall an Ihren Händler.

Beachten Sie, dass das Gitter und die obere Platte heiß werden. Wenn das Gerät abgedeckt wird, besteht das Risiko eines Brandes. Wegen der hohen Temperatur der Oberfläche, verwenden Sie das Gerät außerhalb der Reichweite von Kindern.

SPEZIELL FÜR FRANKREICH: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizöfen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 ausgelegt. Die Verwendung anderer Brennstoffe ist verboten. Fragen Sie Ihren Händler. Die Adressen unserer Händler finden Sie auf unserer Website. Der mit flüssigem Brennstoff betriebene mobile Heizofen wurde als zusätzliches Heizgerät ausgelegt und nicht als ständige Wärmequelle.

SPEZIELL FÜR GROBBRITANNIEN: Verwenden Sie ausschließlich Petroleum-Brennstoff der Klasse C1 gemäß BS2869 Teil 2 oder einen gleichwertigen Brennstoff.

Im Hinblick auf die richtige Verwendung muss der Benutzer folgende Anweisungen befolgen:

ES IST VERBOTEN

• verwenden Benzin.
• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in Wohnwagen, auf Booten und in Fahrerhäusern zu benutzen.
• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in unzureichend belüfteten Räumen (die Mindestmaße für zu beheizende Räume entnehmen Sie bitte der Tabelle mit den technischen Daten), Kellerräumen bzw. in einer Höhe von über 1500 m zu benutzen.
• Änderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen. Wenn diese Art von Heizung in öffentlich zugänglichen Räumen eingesetzt werden soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sich rechtzeitig nach den entsprechenden Vorschriften.

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Heizofens gewährleistet.

Den Transport verschluß finden Sie im

Verpackungs karton. Nur

hiermit kann der

Heizofen nach

Benutzung problemlos

transportiert werden.

Bewahren Sie den

Verschluß also gut auf!

DER RICHTIGE BRENNSTOFF

Ihr Heizofen wurde für die Benutzung von, sauberem Heizpetroleum hoher Qualität, entwickelt (TOYOTOMI Brennstoff). Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

• erhöhte Störungsanfälligkeit

- unvollständige Verbrennung

● verkürzte Lebensdauer des Heizofens

• Rauch und/oder Geruch

- Ablagerung auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Heizofens.

Eine Beschädigung bzw. eine Störung des Heizofens aufgrund der Verwendung von anderem als hochwertigem wasserfreiem Petroleum fällt nicht unter die Garantie.

Informieren Sie sich bei Ihrem Händler in Ihrer direkten Umgebung über den richtigen Brennstoff für Ihren Heizofen (www.toyotomi.eu).

A DIE INSTALLATION DES HEIZOFENS

1 Nehmen Sie den Heizofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.

Außer dem Heizofen muß folgendes vorhanden sein:

• eine Syphonpumpe
  • ein Transportverschluß
  • diese Gebrauchsanweisung

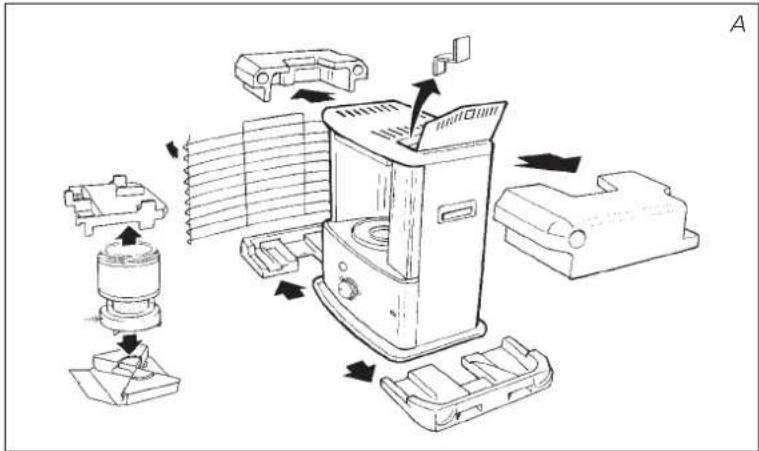

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks

Lagerung und/oder Transport auf.

2 Entfernen Sie das übrige Verpackungsmaterial:

• Entfernen Sie das Stückchen Verpackungsmaterial vom Gitter ⑦. Heben Sie das Gitter aus der Kerbung (Abb. B) und ziehen Sie es nach vorn.
• Ziehen Sie den Karton an der Oberseite der Brennerkopfes ④ vorsichtig heraus und entfernen sie ihn (Abb. C).
• Nehmen Sie den Brennerkopf aus dem Heizofen und entfernen Sie auch das Verpackungsmaterial unter der Brennerkopf (Abb. D).
• Setzen Sie den Brennerkopf wieder ein. Der Brennerkopf steht richtig, wenn sie sich ohne Schwierigkeiten mit dem Handgriff ⑤ etwas nach links und rechts verschieben lässt (Abb. E). Schließen Sie das Gitter: in dem Sie es leicht anheben, um es wieder in die Kerbung einrasten zu lassen.
• Öffnen Sie den Deckel des Brennstofftanks ⑧ und entfernen Sie das Stückchen Karton.

3 Befüllen Sie den Brennstofftank wie in Kapitel B beschrieben.

4 Die Schrauben entfernen, den Deckel abnehmen und legen Sie die Batterien in das dafür bestimmte Fach ③ an der Rückseite des Heizofens (Abb. F). Achten Sie dabei auf die + und - Pole. Am besten verwenden Sie dazu neue Alkaline-Batterien (4 x GrößD).
5 Der Boden muß stabil und waagerecht sein. Stellen Sie den Heizofen an eine andere Stelle, falls er nicht waagerecht steht. Versuchen Sie nicht durch Unterlage von Büchern oder Ähnlichem den Stand zu korrigieren.
6 Ihr Heizofen ist jetzt betriebsbereit.

Verwenden Sie den Heizer nicht in einer Höhe von über 1500 Metern.

B DAS BEFÜLLEN MIT BRENNSTOFF

Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1 Der Heizofen muss ausgeschaltet sein.
2 Öffnen Sie den Deckel ⑧ und ziehen Sie den Brennstofftank ⑨ aus dem Heizofen (Abb. G). Stellen Sie den Brennstofftank ab (mit dem Tankverschluß nach oben, Griff zum Boden) und drehen Sie den Tankverschluß mit Hilfe des Tankdeckelöffners auf (Abb. H).

HINWEIS: Der Tank kann kurz nachtropfen.

3 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der Kanister höher steht als der Brennstofftank (Abb. I). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Den weißen Knopf oben auf der Pumpe zudrehen (nach rechts).
5 Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank fließt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drücken.
6 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks 10 (Abb. J). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe wieder auf (nach links). Den Tank niemals zu voll füllen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er wärmer wird).
7 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß (Abb. K). Wischen Sie eventuell verschütteten Brennstoff weg.
8 Kontrollieren Sie, ob der Tankverschluß gerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Heizofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.

HINWEIS: Sicherstellen, dass der Tankdeckel fest sitzt und überprüfen, ob Brennstoff ausläuft, wenn die Deckelseite nach unten zeigt. Anschließend den herausnehmbaren Brennstofftank in den Heizofen einfügen.

C DAS STARTEN DES HEIZOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Belüftung oder starten Sie den Ofen das erste Mal außerhalb des Wohnraumes.

Wenn Sie den Heizofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Heizofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochtes.

Achten Sie vor dem Starten des Heizofens darauf, daß sich noch genügend Brennstoff im Tank befindet (mit Hilfe der Brennstoffanzeige 6) (Grün=voll, Rot=leer).

Starten Sie den Heizofen immer über die Drehregler 2. Niemals Streichhölzer oder ein Feuerzeug benutzen.

Hierbei gehen Sie wie folgt vor:

1 Drehen Sie den Drehregler ② nach rechts bis zum Anschlag (Abb. L). Mit einem gewissen Druck könnten Sie den Drehregler dann noch etwas weiter drehen, er federt dann jedoch von selbst wieder zurück. So wird der Docht auf die höchste Position eingestellt und das Sicherungssystem aktiviert.

Haben Sie das Heizgerät gestartet und es schaltet sich kurz danach wieder aus, müssen die Batterien ausgetauscht werden. Am besten verwenden Sie dazu neue Alkaline-Batterien (4 x Größe D).

Sollte bei erster Benutzung des Ofens der Flammenregler nicht verriegelt sein, drehen Sie dann den Flammenregler (Abb. M) erst ganz nach links, bevor Sie den Docht für die Zündung in die höchste Position einstellen (Kapitel C).

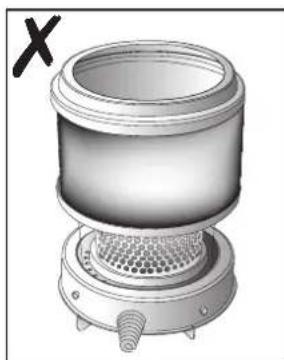

Vor dem Starten des Heizofens immer kontrollieren, ob die Brennerkopf ④ gerade steht, indem Sie den Handgriff ⑤ kurz nach links und rechts schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn der Brennerkopf schräg steht, führt dies zu Rauch- und Rußentwicklung.

D DAS BRENNEN DES OFENS

Nachdem der Heizofen gestartet wurde, dauert es 30 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch- und Rußentwicklung verursachen, während eine zu niedrige Flamme zu Geruchsbildung fuhren kann. Auf der Seite neben dem Faltblatt können Sie sehen, wie hoch die Flamme minimal und maximal brennen (Abb. R) sollte.

Wenn die Flamme auf höchster Brennstufe zu niedrig bleibt, muß die Dochthöhe nachgestellt werden (siehe Kapitel F). Voraussetzung ist ein gut mit Brennstoff durchtränkter Docht.

Eine zu niedrige Flamme kann entstehen durch:

• zu wenig Brennstoff (befüllen Sie den Brennstofftank)
• schlechten Brennstoff (wenden Sie sich an Ihren Händler)
• zu wenig Belüftung (ein Fenster oder eine Tür einen Spalt breit öffnen)

- Verschleiß des Dochtes (wenden Sie sich an Ihren Händler oder Dochtwechsel erforderlich, siehe Kapitel M)

Ist die Belüftung im Raum unzureichend, schaltet sich das Heizgerät automatisch ab. Wenn für eine bessere Belüftung des Raums gesorgt worden ist (z. B. indem Sie eine Tür oder ein Fenster etwas weiter öffnen), kann das Heizgerät wieder eingeschaltet werden.

Dieses Gerät ist mit einem Sicherheitssystem ausgestattet, das den Ofen ausschaltet wenn der Wechseltank aus dem Ofen genommen wird (Abb. G). Um den Ofen erneut zu entzünden, müssen Sie den Wechseltank in den Ofen zurückstellen. Folgen Sie hierzu den Anweisungen wie in Kapitel C beschrieben.

E DAS AUSSCHALTEN DES HEIZOFENS

Drücken Sie die Abschalt-Taste ①. Die Flamme erlöscht nach kurzer Zeit (Abb. N).

F DAS EINSTELLEN DER DOCHTHÖHE

Nach einiger Zeit ist die Verbrennung nicht mehr hoch genug (Kapitel D). In diesem Fall können Sie die Dochthöhe nachstellen, um die Verbrennung zu verbessern. Bei der Nachstellung muß der Heizofen ausgeschaltet sein. Gehen Sie folgendermaßen vor:

1 Drücken Sie die Abschalt-Taste ① (Abb. N).

2 Ziehen Sie den Drehregler ② vom Ofen ab, so daß die Verriegelung der Dochthöhe ⑪ sichtbar wird.

3 Nehmen Sie den Kunststoffring zwischen Daumen und Zeigefinger und ziehen Sie ihn zu sich heran. Drehen Sie den Ring eine Stufe höher auf Stand 2 oder 3 (Abb. O). Drücken Sie den Ring vorsichtig an, so daß die Aussparung den Stift wieder umschließt.

4 Stecken Sie den Drehregler wieder an die vorgesehene Stelle. An der Rückseite des Reglers sehen Sie die richtige Position.

Wenn die Nachstellung der Dochthöhe nicht den gewünschten Effekt hat, müssen Sie den Heizofen leerbrennen lassen (Kapitel H).

Wenn die Verbrennung auch dann noch zu gering ist und der Docht inzwischen auf Stand 3 eingestellt ist, wenden Sie sich bitte an Ihren Händler, oder wechseln Sie den Docht, siehe Kapitel M.

Wenn die Verbrennung nach der Nachstellung zu hoch ist (Abb. R), soll die Verriegelung der Dochthöhe wieder eine Stellung niedriger eingestellt werden. Sonst ist Ruß- und Rauchentwicklung möglich.

G STÖRUNGEN, URSACHEN UND LÖSUNGEN

Wenn sich eine Störung nicht mit Hilfe der untenstehenden Hinweise beheben läßt, dann wenden Sie sich bitte an Ihren Händler.

DER OFEN LÄSST SICH NICHT STARTEN.

• Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. F).
• Die Batteriespannung ist zu niedrig. Austauschen (Abb. F)
• Sie haben den Heizofen vollständig leerbrennen lassen oder den Docht ausgetauscht. Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten.

UNGLEICHE FLAMME UND/ODER RUß UND/ODER GERUCH

• Der Brennerkopf ④ ist nicht richtig eingesetzt.
  Mit dem Handgriff ⑤ den Brennerkopf richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieben läßt.
• Sie benutzen veralteten Brennstoff.
  Fangen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff an.
• Sie benutzen einen falschen Brennstoff.
  Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen“).
• Staubanhäufung im unteren Bereich des Heizofens. Wenden Sie sich an Ihren Händler.
• Die Dochthöhe ist nicht richtig eingestellt. Siehe Kapitel F.

DER HEIZOFEN GEHT LANGSAM AUS.

• Der Brennstofftank ist leer. Siehe Kapitel B.
• Es befindet sich Wasser im Filter. Trocknen Sie den Filter (Kapitel H, Abb. P).
• Es befindet sich Feuchtigkeit im unteren Reservoir. Wenden Sie sich an Ihren Händler.
• Der Docht ist an der Oberseite verhärtet. Heizofen außerhalb des Wohnraumes vollständig leer brennen lassen (Kapitel H). Verwenden Sie richtigen Brennstoff.
• Sie benutzen veralteten Brennstoff.
• Fangen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff an.

DIE FLAMME DES OFENS BRENNT ZU NIEDRIG.

• Der Docht ist zu niedrig eingestellt.
  Die Dochtnachstellung eine Stufe höher stellen (Kapitel F).
• Der Heizofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht.
  Nach dem Einsetzen des vollen Brennstofftanks 30 Minuten warten, bevor der Heizofen erneut gestartet wird.
• Sie benutzen veralteten oder einen falschen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen“).
• Der Raum wird nicht ausreichend ventiliert. Ein Fenster oder eine Tür kurz weit öffnen und danach einen Spalt breit offen lassen.

DIE FLAMME DES HEIZOFENS BRENNT ZU HOCH.

• Nach dem ersten Starten schlägt die Flamme etwas höher aufgrund der neuen Komponenten. Nach ca. 10 Stunden Betriebszeit reguliert sich dies.
• Sie benutzen einen falschen, zu flüchtigen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen“).
• Der Docht ist zu hoch eingestellt. Die Dochtnachstellung eine Stufe niedriger stellen (Kapitel F).

H DIE WARTUNG

Ihr Heizofen benötigt kaum Wartung. Staub und Flecken sollten jedoch rechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen können. Normalerweise sind nur die folgenden 4 Teile dem Verschleiß ausgesetzt:

1. DIE BATTERIEN

Diese können Sie selbst austauschen. Das bei der Funkenentladung abgegebene Geräusch überprüfen. Ist ein Knacken zu hören, dann ist wahrscheinlich die Spannung der Batterie gering. Bitte die Batterie wechseln. Wenn das Geräusch auch nach dem Auswechseln der Batterie gleich bleibt, die Zündung im Rahmen des Wartungsverfahrens Nr. 3 kontrollieren. Werfen Sie die alten Batterien nicht in den Abfalleimer, sondern entsorgen Sie diese laut den örtlichen Vorschriften für chemischen Kleinabfall.

2. DER DOCHT

Um die Lebensdauer des Dochtes zu verlängern, sollten Sie den Heizofen von Zeit zu Zeit vollständig leer brennen lassen (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.

3. ELEKTRODEN

Bei einer Verschmutzung der Elektroden durch Kohlenstoff oder Teer, diese reinigen. Beim Eintauchen der Elektroden in den Docht kann es zu einem Zündaussetzer kommen. In diesem Fall die Position der Elektroden anpassen. Dabei darauf achten, dass kein Wasser auf die Elektroden gespritzt wird.

4. DER BRENNSTOFFFILTER

Kontrollieren Sie auch den Brennstofffilter regelmäßig:

Nehmen Sie den Brennstofftank ⑨ aus dem Heizofen und entfernen Sie den Brennstofffilter (Abb. P). Halten Sie ein Tuch bereit, da noch ein wenig Brennstoff aus dem Filter tropfen kann. Drehen Sie den Brennstofffilter um und klopfen Sie Ihn auf einem harten Untergrund leer, um den Schmutz zu entfernen. (Unter keinen Umständen mit Wasser reinigen!) Setzen Sie den Brennstofffilter wieder in den Heizofen ein.

Entfernen Sie selbst keine Teile aus dem Heizofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an Ihren Händler.

! Bevor Sie Wartungsarbeiten ausführen, muß der Heizofen ausgeschaltet und abgekühlt sein.

! Tragen Sie für Wartungsarbeiten zu Ihrer Sicherheit Handschuhe.

Brennstoffsieb

LAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ihnen, den Heizofen am Ende jeder Heizsaison vollständig leer brennen zu lassen und ihn danach gut aufzubewahren. Gehen Sie folgendermaßen vor:

1 Starten Sie den Ofen außerhalb des Wohnraumes und lassen Sie ihn vollständig leer brennen.
2 Lassen Sie den Heizofen anschließend abkühlen.
3 Den Heizofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben.
4 Die Batterien aus dem Batteriefach ③ nehmen und an einer trockenen Stelle aufbewahren.
5 Reinigen Sie den Brennstofffilter (siehe Kapitel H).
6 Lagern Sie den Heizofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übriggebliebenen Brennstoff sollten Sie in der nächsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen Brennstoff gemäß den Vorschriften, die in Ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie jede neue Heizsaison immer mit neuem Brennstoff Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Heizofen erneut in Betrieb nehmen.

J TRANSPORT

Um zu verhindern, daß der Heizofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

1 Lassen Sie den Heizofen abkühlen.
2 Nehmen Sie den Brennstofftank ⑨ aus dem Heizofen und entfernen Sie den Brennstofffilter (Abb. P). Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Heizofen aufbewahren.
3 Setzen Sie den Transportverschluß anstelle des Brennstofffilters ein (Abb. Q) und drücken Sie ihn fest, so daß kein Brennstoff austritt.
4 Den Heizofen immer aufrecht transportieren.

Brennstoffsieb

Zündung elektrisch Abmessungen (mm) Breite 428
Brennstoff Heizpetroleum		(einschließlich Bodenplatte)	Tiefe 295
Kapazität (kW) 2,16-2,70		Höhe 513
Geeigneter Raum ( m^3 )**	45-95	Zubehör:	Transportverschluß
			Syphonpumpe
Brennstoffverbrauch (Ltr/Std) 0,225-0,281		Benötigte Batterien	4x LR20, MN 1300
Brennstoffverbrauch (g/Std)	180-225		1,5V, size D
Brenndauer pro Tank (Std)	14,2-17,7	Dochtyp	F
Inhalt Brennstofftank (Liter)	4,0	Gewicht (kg)	9,0

Überwachung der Belüftungsqualität (Luftaustausch):
Direktmessung des CO ^2 -Werts (NDIR-CO ^2 -Sensor 12).
** Angegebene Werte sind Richtwerte

L

GARANTIEBEDINGUNGEN

Sie erhalten auf Ihren Heizofen 48 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regeln:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt.
2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Verlängerung der Garantie.
3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Heizofen ausgeführt wurden.
4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Zündspirale, die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie.
5 Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
6 Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann sogar gefährlich sein.*
7 Die Versandkosten und das Versandrisiko des Heizofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zu lesen. Finden Sie darin keine Lösung, wenden Sie sich an Ihren Händler.

WECHSELN DES DOCHTES

M DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN.

1 Öffnen Sie den Deckel und nehmen Sie den Brennstoftank heraus.
2 Nehmen Sie die Batterien aus dem Batteriefach 10.
3 Das Gitter aus der Kerbung heben und nach vorn ziehen. Den Brennerkopf aus dem Ofen nehmen. Das Gitter schließen.
4 Den Drehregler vom Ofen abziehen.
5 Die drei Gehäuseschrauben an der Unterseite lösen. Das Gehäuse ein wenig nach vorn ziehen und von der Bodenplatte abnehmen.
6 Die Flügelmuttern unter dem Brennersitz lösen.
7 Den Brennersitz hochziehen, bis der Docht sichtbar wird. Legen Sie den Brennersitz neben den Ofen. (Achten Sie dabei darauf, dass die Drähte sich nicht lösen).
8 Die Schraube, die den Halter festhält, aus der Achse drehen. Halter und Feder entfernen.
9 Halter bis zum Ende nach rechts drehen.
10 Drehen Sie den Dochthalter gegen den Uhrzeigersinn und heben den Dochthalter an. Entfernen Sie den Dochthalter von der ersten Lüftöffnung.
11 Docht drücken, um die drei Dochtstifte zu lösen und um den Docht vom Dochthalter zu entfernen. Dafür sorgen, dass Sie Handschuhe tragen und ein Behälter für den gebrauchten Docht bereitsteht.

12 Den Docht in den Dochthalter in die Richtung, die auf dem Dochthalter eingraviert ist, einsetzen.
13 Platzieren Sie den Dochthalter ( mit Docht ) wieder an der ersten Luftöffnung. Anschließend drehen Sie den Dochthalter im Uhrzeigersinn auf die Dochtbefestigung.
14 Den Docht-Lebensverlängerer (Dochtstellung auf "1"), Feder und Halterung einbauen. Danach die Schraube anziehen, die den Halter festhält.
15 Den Brennersitz wieder montieren.
16 Die Flügelmuttern gleichmäßig handfest anziehen.
17 Den Rändeldrehknopf für den Docht auf den Dochtmechanismus setzen. Den Knopf so weit wie möglich nach rechts drehen. Auf die Kippsicherung drücken, um zu kontrollieren, ob der Docht vollständig hinabgelassen werden kann. Mehrere Male wiederholen. Wenn der Docht nicht ganz nach unten geschoben werden kann, wurde er nicht ordnungsgemäß eingesetzt. Ist das der Fall, Arbeitsweise ab Punkt 12 wiederholen. Den Drehregler vom Ofen abziehen.
18 Das Gehäuse wieder aufsetzen und die drei Schrauben festdrehen. Den Rändeldrehknopf des Dochtes einstellen. Dann den Brennerkopf wieder einsetzen. Kontrollieren Sie, ob diese gerade steht, indem Sie mit dem Handgriff kurz nach links und rechts schieben. Das Gitter schliessen.
19 Den gefüllten Brennstofftank wieder aufsetzen. Die Batterien in das Batteriefach einlegen (achten Sie dabei auf die + und – Pole). Nach dem Einsetzen des Brennstofftanks und der Batterien müssen Sie 30 Minuten warten, bevor Sie den Ofen starten.

(a) Name / Warenzeichen des Lieferanten	TOYOTOMI Europe Sales B.V.
(b) Model RC-270
(c) Energieeffizienzklasse A
(d) Direkte Wärmeleistung 2.7kW
(e) Indirekte Wärmeleistung N/A
(f) Energieeffizienzindex 95.0%
(g) Brennstoff-Energieeffizienz 100%
(h) Besonderen vorkehrungen	Für das Zusammenstellen, die Installation oder Wartung des Gerätes wir verweisen wir nach die Gebrachsanleitung.

WICHTIGE EINZELTEILE

O WICHTIGE EINZELTEILE ⑨ ⑧ ⑩ ⑦ ④ ⑤ ⑬ ① ② ③ ⑥ ⑪

① Abschalt-Taste
② Drehregler
3 Batteriefach
4 Brennerkopf
5 Handgriff Brennerkopf
6 Brennstoffanzeige
⑦ Gitter
8 Deckel Brennstofftank
9 Brennstofftank
⑩ Brennstoffanzeige Brennstofftank
11 Dochthöhe
⑫ Überwachungssystem für Luftqualitat

Cher Client,

HET GEBRUIK IN HOOFDLIJNEN

B FYLLE PÅ DRIVSTOFF

Dieses Produkt eignet sich nicht als Hauptheizgerät.

Falls Sie weitere Informationen wünschen, oder sollten besondere Probleme auftreten, die in dieser Bedienungsanleitung nicht ausführlich genug behandelt werden, besuchen Sie bitte unsere Website (www.toyotomi.eu), oder fordern Sie die benötigte Auskunft von unserem Kundendienst an (Telefonnummer auf www.toyotomi.eu)
