BEDIENUNGSANLEITUNG LC 400 ZIBRO

15 TIPS ZUR SICHERHEIT

1 Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät speilen.
2 Transportieren Sie den Ofen NICT, wenn er brennt oder noch heiß ist. In diesen Fall auch KEINE Wartungsarbeitenden durchführten.

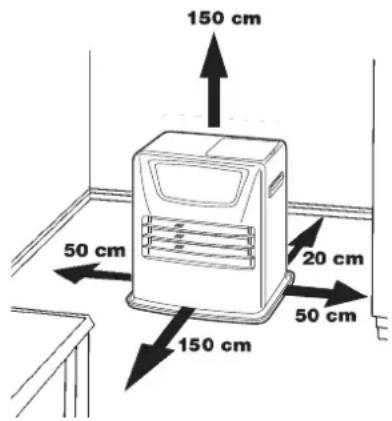

3 Stellen Sie den Heizofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen, Möbeln, Sprühdoce und Gas Zylinder befindet. Bewahren Sie den Brennstofftank NICHT darüber dem Ofen auf.
4 Benutzen Sie den Heizofen NICHT in staubigen Räumen und NICHT an Stellen, an denen es stark zieht. In beiden Fällen erhalten Sie keine optimale Verbrennung. Benutzen Sie den Heizofen nicht in unmittel-barer Umgebung einer Badewanne, Dusche oder eines Swimmingpools.
5 Schalten Sie den Heizofen aus, bevor Sie das Haus verlassen oder zu Bett gehen. Bei längerer Abwesenheit (z.B. Urlaub) den Stecker aus der Steckdoseziehen.
6 Lagern und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmen Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff IMMER an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).
8 Benutzen Sie den Heizofen NIEMALS an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Das Gitter des Heizofens wird heiß. Der Heizofenarf nicht abgedeckt werden (Brandgefahr).
10 Achten Sie IMMER auf ausreichende Belüftung.
11 Das Heizgerätarf nicht direkt unter einer Steckdose stehen.
12 Kinder unter 3 Jahren dürfen nicht in die Höhe kommt oder sind ständig zu beaufsichtigen. Kinder von 3-8 Jahren dürfen das Gerät nur dann ein- oder ausschalten, wenn es in seiner vorgesehenen Betriebsstellung aufgestellt bzw. installiert ist und wenn die Kinder in die sichere Bedienung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben. Kinder von 3-8 Jahren dürfen das Gerät nicht anschließen, steuern, reinigen oder instand halten.
ACHTUNG - Einige Teile these Products konnen sehr heißt werden und Verbrennungen verursachen. Achten Sie besonders auf Kinder und andere gefährdete Menschen.
13 Kinder nicht mit dem Gerät speien.
14 Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausgeführten werden.
15 Bleiben Sie NICHT zu lange kein dem Ofen stehen.

Defekte elektrische Geräte und Batterien gehören nicht in den Hausmüll.itte entsorgen Sie den örtlichen Vorschriften gemäß. Erkundigen Sie sich eventuell bei der Behörde oder bei ihrem Fachhändler.

15 CONSEILS POUR UN USAGE EN Toute SéCURITÉ

15 TIPS VOOR EEN VEILIG GEBRUIK

15 OHJEITA TURVALLISTA KÄYTTOA VARTEN

Vielen Dank für den Kauf des Marken-Heizofens von Toyotomi!

Der japanische Hersteller Toyotomi Co. Ltd. ist seit mehr als 65 Jahren weltweiter Marktführer im Bereich mobiler Petroleummöfen. Toyotomi steht für Service, Qualität und Garantie. Auf der ganzen Welt nutzen zufriedene Kunden die komfortablen und sicheren Heizöfen. Toyotomi-Produkte erfüllen einen sehr hohen Sicherheitsstandard, sie erfüllen die Sicherheitsnormen nicht nur in Japan, sondern auch in allen Ländern auf der Welt, in denen die Produkte verkauft werden.

Effizienz, Sicherheit und Komfort sind oberste Ziele bei Toyotomi.
Wir hoffen, dass Sie Ihr Toyotomi-Produkt viele Jahre geniessen können.
Bittelesen Sie zunachst sorgfältig die Anleitung, um Ihr Gerät optimal einzusetzen.

Informieren Sie sich auch über unsere anderen Produkten. Besuchen Sie uns auf www.toyotomi.eu für unsere gesamte Produktlinie.

1 LESEN SIE ZUERST DIE BETRIEBSANLEITUNG.
2 WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN HANDLER.
3 VOR DEM LESEN DER ANLEITUNG, KONSULTIEREN SIE DIE HAUPTKOMPONENTEN LISTE Auf DER LETZTEN SEITE.

KURZANLEITUNG

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihr's Heizofen ausgeführrt werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG.

1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A).
2 Befüllen Sie den Brennstofftank 6 (siehe Kapitel B, Abb. C).
3 Stecken Sie den Stecker in die Steckdose.
4 Starten Sie den Heizofen über die Taste (siehe Kapitel F).
5 Verändern Sie wenn nötig die gewünschte Temperatur über die Einstelltasten (siehe Kapitel G).
6 Schalten Sie den Heizofen über die -Taste 12 aus.

• Zur Vorbeugung von Feuer muss entweder der Heizofen vor dem Füllen des Brennstoffbehalters ausgeschelt werden oder der Behälter muss in einem anderen Raum als dem, in dem sich der Heizofen befindet, gefüllt werden.
• Sorgen Sie immer damit, dass der Brennstoffbehälter nach dem Füllen gut verschlossen ist. Achten Sie beim Füllen daraufuf, dass sich der Behälter in einer sicheren Entfernung von Wärmequellen und offenen Flammenebfindet (siehe Kapitel B).
• Das erste Mal wird Ihr Heizofen während des Brennens noch kurz 'neu' riechen.
  Lagern Sie alle Brennstoffbehälter mit Originaldeckel und Versiegelung kuhl und dunkel.
• Brennstoff altert. Beginnen Sie jeder Heizsaison mit neuem Brennstoff.
• Verwenden Sie nur sauberes Heizpetroleum in Übereinstimmung mit der lokalen Gesetzgebung (TOYOTOMI Brennstoff).
• Wenn Sie zwischen den einzelnen Sorten / Marken wechseln, müssen Sie den Heizofen erst vollständig leer brennen halten.

WICHTIG ZU WISSEN

JEDERZEIT AUSREICHEND LÜFTEN

Lesen Sieitte vor der Anwendung des Gerats sorgfaltig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Heizofen in Wohngebäuden bestimmt, undarf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Kuchen und in Garagen verwendet werden.

Dieses Heizgerät ist mit einem System zur Kontrolle der Luftbeschaffenheit ausgerustet. Wirde der Raum unzureichend beluftet oder das Heizgerät in eine zu kleinen Raum eingesetzt, schaltet sich das Heizgerät automatisch ab. Um einecomfortable und sichere Beheziehung zu erreichen, sorgen Sieitte für eine ausreichende Beluftung.

HINWEIS: Um ein unerwartetes Abschalten zu vermeiden, empfehlen wir, eine Tur oder ein Fenster einen Spalt offen stehen zu halten, wenn das Heizgerät in Betrieb ist.

Jedes Modell benötigt eine bestimmte minimale Raumgroße, um den Heizofen sicher, ohne zusätzliche Belüftung, betreiben zu konnen (siehe Kapitel Q). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß davon gesorgt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend beluftet und gut entluftet wird (beide Öffnungen,müssen einen Querschnitt von mindestens 50~cm^2 haben).

Wir empfehlen auch, dies in gut isolierten oder zugluftfreien Räumen und/oder auf großer Höhe zu tun. Benutzen Sie den Heizofen nicht in Keller- oder andere ren unterirdisch gelegen den Räumen.

Änderungen am Sicherheitssystem sind unzulässig und wurden die Garantie einer einwandfrei Funktion des Luftführers nichtig machen. Wenden Sie sich im Zweifelsfall an ihren Handler.

SPEZIELL FÜR FRANKREICH: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizofen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 ausgelegt. Die Verwendung anderer Brennstoff ist verboten. Fragen Sie ihren Handler. Die Adressen unserer Handler finden Sie auf unserer Website.

Der mit flüssigem Brennstoff betriebene mobile Heizofen wurde als zusätzlichen Heizgerat ausgelegt und nicht als ständige Wärmequelle.

SPEZIELL FÜR GROSSBRITANNIEN: Verwenden Sie ausschließlich Petroleum-Brennstoff der Klasse C1 gemäß BS2869 Teil 2 oder einen gleichwertigen Brennstoff.

Im Hinblick auf die richtige Verwendung muss der Benutzer folgende Anweisungen befolgen:

ES IST VERBOTEN

• verwenden Benzin.

• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in Volkswagen, auf Booten und in Fahrerhäusern zu benutzen.

den mit flüssigem Brennstoff betriebenen mobilen Heizofen in unzureichend belufteten Räumen (die Mindestmaße für zu beheizende Räume entnehmen Sieitte der Tabelle mit den technischen Daten), Kellerräumen bzw. in einer Höhe von über 1900 m zu benutzen.

• Anderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen. Wenn diese Art von Heizung in öffentlich zugänglichen Räumen eingesetzt werden soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sichrechtzeitig nach den entsprechenden Vorschriften.

DER RICHTIGE BRENNSTOFF

Ihr Heizofen wurde für die Benutzung von, sauberem Heizpetroleum hoher Qualität (TOYOTOMI Brennstoff). Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

• erhöhte Störungsanfälligkeit

• unvollständige Verbrennung

• verkürzte Lebensdauer des Heizofens

• Rauch und/oder Geruch

• Ablagerung auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Heizofens.

Eine Beschädigung bzw. eine Störung des Heizofens aufgrund der Verwendung von anderen als hochwertigem Wasserfreiem Heizpetrolem fällt nicht unter die Garantie.

Informieren Sie sich bei Ihr hem Handlcr in Ihrer direkten Umgebung uber den richtigen Brennstoff fur ihren Heizofen (www.toyotomi.eu).

Nur mit dem richtigen
Brennstoff ist eine
sichere, effiziente und
komfortable Benutzung
Ihres Heizofens
gewährleistet.

Den Transport
verschlußfinden Sie im Verpackungs karton.
Nur hiermit kann
der Heizofen nach
Benutzung problemlos
nsportiert werden.
Bewahren Sie den
Verschluß also gut auf!

GEBRAUCHSANWEISUNG

A DIE INSTALLATION DES HEIZOFENS

1 Nehmen Sie den Heizofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.

Außer dem Heizofen muß folgenden vorhanden sein:

• eine Syphonpumper
• ein Transportverschluß
  -但这五回的格言是：

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

2 Öffnen Sie den Deckel des Brennstofftanks 4 und entfern den Sie das Stückchen Karton.
3 Befüllen Sie den Brennstofftank wie in Kapitel B beschreiben.
4 Der Boden muß stabil und waagrecht sein. Stellen Sie den Kamin an eine andere Stelle, falls er nicht waagrecht stehen. Versuchen Sie nicht durch Unterlandge von Büchern oder Ähnlichem den Stand zu korrigieren.
5 Stecken Sie den Stecker in die Steckdose (230 Volt - AC/50 Hz) und stellen Sie die aktuelle Uhrzeit über die Einstelltasten ein (siehe Kapitel C).
Ihr Heizofen ist jetzt betriebsbereit.

EINSATZGEBIET/-HOHE

1 Verwenden Sie das Heizgerät auf einer Höhe zwischen 800 und 1300m , dann nutzen Sie den Hohenmodus 1. Drucken Sie die Hohentaste mit einer dünnen Stange (z. B. einer Buroklammer) und stecken Sie gleichzeitig den Stecker in die Steckdose. Auf der Anzeige erscheidt " / A "
2 Verwenden Sie das Heizgerät auf einer Höhe zwischen 1300 und 1900 m, dann nutzen Sie den Höhenmodus 2. Nach Einstellung des Höhenmodus 1 drücken Sie die Höhentaste mit einer dūnnen Stange und stecken Sie gleichzeitig den Stecker erneut in die Steckdose. Dann erscheint "2 ▲" in der Anzeige.
3 Schalten Sie den Hohenmodus aus, indem Sie die Hohentaste drücken und gleichzeitig den Stecker in die Steckdose stecken, nach dem Sie den Hohenmodus 2 eingestellt haben. Auf der Anzeige erscheidt "ü" und "▲" verschwindet.

HINWEIS: Wenn der Hohenmodus 1 eingestellt ist, erscheint in der Anzeige das Hohensymbol "A". Wenn der Hohenmodus 2 eingestellt ist, blinkt das Hohensymbol "A" während des Betriebs.

HINWEIS: Bei einem Stromausfall oder nach dem Abtrennen des Heizgeräts bleibt die Höheneinstellung erhalten.

Verwenden Sie den Heizer nicht in einer Höhe von über 1900 Metern.

LAUTSTARKE EINSTELLEN

Die Lautstärke des Summers an thisem Heizgerät kann geregelt werden. Die Ausgangsstellung ist hohe Lautstärke.

Halten Sie die Taste SAVE 3 Sekunden gedrück, dann wechselt die Summerlautstärke von hoch zu niedrig.
2 Halten Sie die Taste SAVE 16 erneut 3 Sekunden gedrückt, dann wechselt die Summerlautstärke von niedrig zu hoch.

HINWEIS: Die Lautstärke kann hoch oder niedrig sein, noch der Alarm des Sicherheitsgerats ertont immer laut.

HINWEIS: Bei einem Stromausfall oder nach dem Abtrennen des Heizgeräts ist die Lautstärke wieder hoch.

B DAS BEFULEN MIT BRENNSTOFF

Füllen Sie den Brennstofftank an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1 Der Heizofen muss ausgeschelt sein.

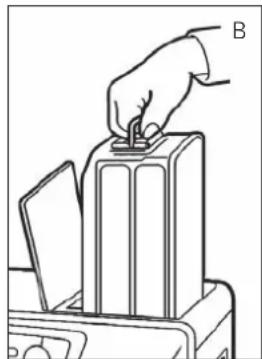

2 Öffnen Sie den Deckel undziehen Sie den Brennstofftank aus dem Heizofen (Abb. B). Stellen Sie den Brennstofftank ab (Tankverschluß nach oben, Griff auf dem Boden) und drehen Sie den Tankverschluß auf (Abb. C). HINWEIS: Der Tank kann kurz nachtropfen.

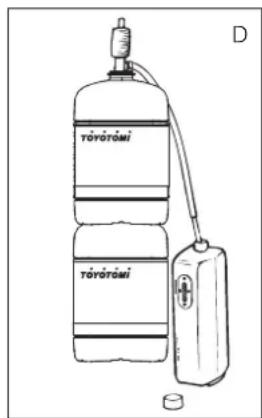

3 Füllen Sie den Brennstofftank mit einer Brennstoffpumpe (siehe Gebrauchsanweisung Brennstoffpumpe). Dabei ist darauf zu achten, dass der Kanister hoher steht als der Brennstofftank (Abb. D). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks (Abb. E). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein. Den Tank niemals zu voll fullen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoffdehyn sich aus, wenn er warmer wird).
5 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß wieder sorgfältig auf den Tank. Wischen Sie eventuell verschütteten Brennstoff weg.
6 Kontrollieren Sie, ob der Tankverschlußgerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Heizofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.

C DAS EINSTELLEN DER UHR

Die Zeiteinstellung und Errichtung des Tages konnen Sie nur vornehmen, wenn der Heizofen nicht in Betrieb ist, der Stecker sich jedoch in der Steckdose befindet. Sie benutzen die Einstelltasten 14 um die Zeit ein zu stellen. Sie benutzen die Extension/day/set (weekly timer) -Taste 18 um den Tag ein zu stellen.

Druken Sie zuerst auf eine der drei Tasten, um die Funktion zu aktivieren (die 4 Ziffern beginnen zu blinken). Danach konen Sie die Stunden mit der Taste (hour) einstellen, die Minuten mit der Taste (▲ min.) und der Tag mit der Taste Extension/day/set 18.

Durch einmaliges Drucken der Taste wird der Wert stufenweise erhöht. Wenn Sie die Taste gedrück halten, erhöht sich der Wert, bis die Taste losgelassen wird. Nach ungebähr 10 Sekunden leuchtet die 4-Stellige Zahl und die Einstellung ist vorgenommen (Abb. F). 5 Minuten nach dem Ofen ausgeschelt werden ist, wird die Information auf dem Display gelöcht und der Ofen wird in den Standby-Modus umgeschaltet. Nach dem auf eine willkürliche Taste gedrück worden ist, erscheint wieder die Uhrzeit auf dem Display.

Wenn der Stecker über 30 Minuten aus der Steckdose gezogen wurde (oder bei Stromausfall) muß die Uhrzeit und die Tagesinstellung erneut eingestellt werden.

F: Wenn die 4-Stellige Zahl nicht mehr blinkt, sind die Einstellungen gespeichert.

D WEEKLY TIMER

HierfindensieeinBeisiel,wie derWeekly timerprogrammiertwerdenkann:

	Montag	Dienstag	Mittl.	woch Donnnerstag	Freitag	Samstag	Sontag
P1 ON 6:30	6:30	6:30	10:00	9:00
P1 OFF 8:45	8:45	8:45	23:00	23:00
P2 ON 12:00	15:00	18:00	12:00	12:00
P2 OFF 14:00	23:00	23:00	14:00	14:00
P3 ON 18:00	18:00	18:00	00
P3 OFF 23:00	23:00	23:00	00

• Maximal 3 Einstellungen können pro Tag programmiert werden.
• Jeder Tag der Woche kann separat programmiert werden.
• Minimale Einstelldauer, 1 Stunde.
• Minimale Betriebsdauer, 1 Stunde.
  Wahl zwischen manueller- und Timerfungk.
  Die Einstellungen werden bleibend gespeichert ohne extra Energieverbrauch.

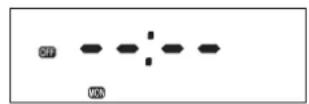

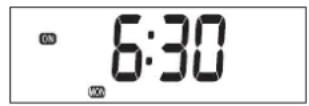

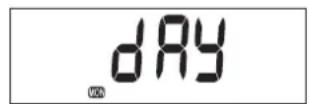

PROGRAMMIERUNG DES WEEKLY TIMERS

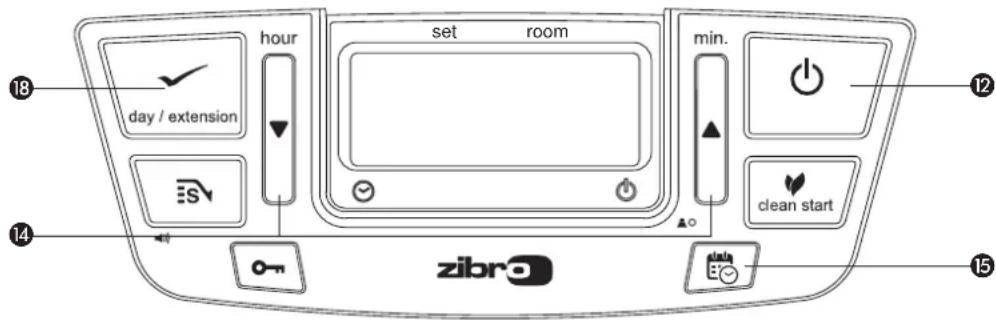

Stellen Sie den Kamin aus, wenn dieser in Betrieb ist. Drücken Sie den Timer Knopf 15. Um die Zeitschaltuhr programmieren zu konnen, muß die aktuelle Uhrzeit und der aktuellen Tag eingestellt sein. Wahlen Sie anschließend den Tag, der programmiert werden soll, durch drucken der Einstelltasten 14. Durch einmaliges Drucken der ▲-Taste wird der Wert stufenweise erhöht. Durch Drucken der ▼-Taste wird der Wert stufenweise reduziert.

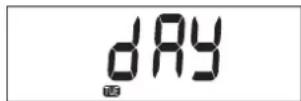

Drücken Sie extension/day/set 18 um den gewünschten Tag auszuwahlen. Auf dem Display erscheint:

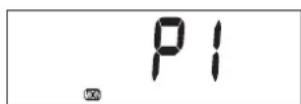

Mit den Tasten und 14 konnen Sie zwischen den Programmen P1, P2 und P3 wahlen. Auch die Funktion kopieren kann ausgewählten werden. Siehe Kapitel "Kopieran der Programmierung von einem Tag zum Anderen" Drucken Sie extension/day/set um das im Display erscheinende Programm zu wahlen.

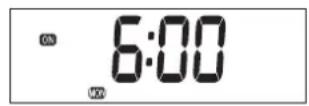

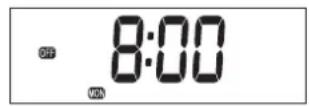

Mit den Einstelltasten 14 kann die Stunde eingestellt werden, in welcher der Kamin starten soll. Durch einmaliges Drucken der -Taste wird der Wert stufenweise erhoht. Durch Drucken der T -Taste wird der Wert stufenweise reduziert. Drucken Sie die Taste extension/day/set 18 um die richtige Uhrzeit zu wahlen.

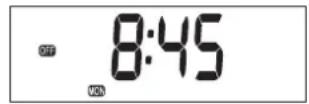

Mit den Einstelltasten 14 konnen die Minuten eingestellt werden, in welcher der Kamin starten soll. Durch einmaliges Drücken der -Taste wird der Wert stufenweise erhoht. Durch Drucken der -Taste wird der Wert stufenweise reduziert. Drucken Sie die Taste extension/day/set 18 um die richtige Uhrzeit zu wahlen.

Mit den Tasten 14 kann die Stunde eingestellt werden, in welcher der Kamin sich ausschalten soll.

Durch einmaliges Drucken der -Taste wird der Wert stufenweise erhöht. Durch Drucken der -Taste wird der Wert stufenweise reduziert.

Drücken Sie die Taste extension/day/set 18 um die richtige Uhrzeit zu wahren.

Mit den Einstelltasten 4 konnen die Minuten eingestellt werden, in welcher der Kamin sich ausschalten soll. Durch einmaliges Drucken der A-Taste wird der Wert stufenweise erhöht. Durch Drucken der V-Taste wird der Wert stufenweise reduziert. Drucken Sie die Taste extension/day/ set um die richtige Uhrzeit zu wahlen.

Die Einstellung für das Programm 1 am Montag sind gespeichert und im Display erscheint SET für 3 Sekunden.

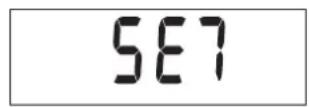

Nach den 3 Sekunden konnen Sie einen anderen Tag oder das Ende der Programmierung durch drücken der Timer Taste wahren.

Drücken Sie die Timer-Taste um die Weekly timer-Programmierung zu beenden und zurückzukehren zum Zeiteinstellung. Timer-Lampe erloscht.

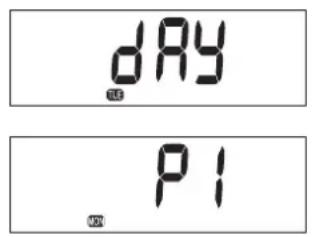

KOPIEREN DER PROGRAMMIERUNG VON EINEM TAG ZUM ANDEREN

Benutzen Sie die kopieren Funktion, wenn der Kamin an verschiedene Tagen der Woche zur gleichen Zeit starten und ausgehen soll.

Stellen Sie sicher, das der Kamin ausgeschelt ist. Drücken Sie die Timer Taste 15, danach wahren Sie mit 14 den Tag aus, wovon die Einstellungen kopiert werden konnen.

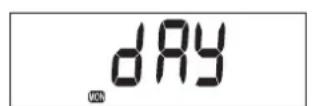

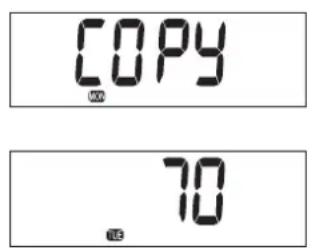

Drücken Sie extension/day/set um die Auswahl zu bestätigten. Im Display erscheint:

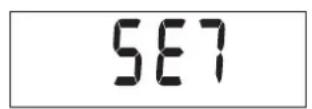

Benutzen Sie die Tasten oder um die kopieren Funktion zu wahlen. Drücken Sie die extension/day/ set Taste um die kopieren Funktion auszuwahlen.

Benutzen Sie die Tasten oder 14 um den Tag und die Einstellungen auszuwahlen welche kopiert werden sollen. Drücken Sie die extension/day/set Taste 18 um den entsprechenden Tag auszuwahlen.

Die Einstellung für das Programm am Dienstag sind gespeichert und im Display erscheint SET für 3 Sekun-den.

Nach den 3 Sekunden konnen Sie einen anderen Tag oder das Ende der Programmierung durch drücken der Timer Taste wahlen.

BENUTZUNG DES WEEKLY TIMERS

Stellen Sie den Kamin an, indem Sie die Power-Taste 12 betätigten. Drücken Sie danach die Timer-Taste 15 und das Lämpchen der Taste beginnnt zu blinken. Der Kamin wird sich ausschalten. Die ON / OFF Indikatoren im Display zeigen an, wenn das Gerät ein- oder ausgestellt wird.

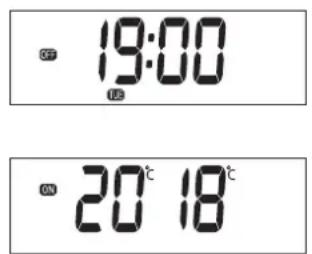

Wenn das Gerät durch die programmierte Zeiteinstellung aus ist, wird dies durch die Taste OFF im Display sightbar, das Display zeigt dann die aktuelle Zeit an.

Wenn das Gerät durch die programmierte Zeiteinstel-lung anspringt, ist die Taste ON sightbar, im Display erscheint dann die programmierte (set) und die aktuelle (room) Raumtemperatur.

ECLEAN START

"Sauberer Start". These Funktion reduziert die Geruchsbildung beim Zündvorgang. Es dauert ein bis zwei Minuten länger bis der Ofen zündet als beim normalen Zündvorgang. Wenn Sie die Taste "Sauberer Start" drucken, während der Ofen aus ist, erscheidt das Symbol und der Startmodus ist geändert.

Wenn Sie die Taste noch einmal drücken, beenden Sie diese Funktion und der normale Zündungsvorgang ist aktiviert.

F DAS STARTEN DES HEIZOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Belüftung.

Starten Sie den Heizofen immer mit die ①- Taste ②. Niemals Streichhölzer oder ein Feuerzeug benutzen.

Um den Heizofen zu starten, brauchen Sie nur die Taste zu betätigen. Die An/Aus-Lampe blinkt dann, um zu zeigen, daß der Zündvorgang lauft. Es dauert eine Zeit bis der Vorgang abgeschlossen ist. Anschließend leuchtet die An/Aus-Lampe ständig. Das Informations-Display zeigt zwei Zahlen an. An den Kontroll-Lampen sehen den Zahlen konnen Sie sehen, daß sich diese auf die Temperatur beziehen (Abb. G). Unter ROOM steht die tatsächliche Raum-temperatur, während unter SET die von Ihnen eingestellte Temperatur angezeigt wird. Letztere konnen Sie über die Einstelltasten verändern (siehe Kapitel G).

Kontrollieren Sie vor dem Starten des Heizofens immer ob sich noch genugend Brennstoff im Brennstofftank befindet.

G: Links die eingestellte Temperatur, rechts die tatsächliche Temperatur.

G TEMPERATUREINSTALLUNG

Sie konnen die eingestellte Temperatur nur verändern, wenn der Heizofen eingeschaltet ist. Hierzu benutzen Sie die Einstelltasten 14. Drücken Sie zuerst auf eine der beiden Tasten um die Funktion zu aktivieren (die ^ C 1 Blink). Danach konnen Sie die Temperatur mit der rechten Taste (A min.) hoher und mit der linken Taste (hour) niedriger einstellen. Nach ungebahr 10 Sekunden blinkt die 4-Stellige Zahl nicht mehr, die Einstellung ist abgeschlüssen (Abb. G).

Sie konnen die Temperatur auf minimal 6^ und maximal 28^ einstellen.

Wenn der Stecker aus der Steckdose gezogen wurde (oder bei Stromausfall) ist die eingestellte Temperatur wieder auf dem Standardwert von 20^ .

H DAS AUSSCHALTEN DES HEIZOFENS

Der Heizofen kann auf zwei Arten ausgeschaltet werden.

Die Taste betätigen. Das Informations-Display springt auf CLOCK und innerhalb ca. einer Minute ist die Flamme gelöscht.
2 Wenn Sie den Heizofen ausschalten möchten undihn das nachste Mal über die Zeitschaltuhr wieder starten wollen, dann betätigten Sie die Taste TIMER 15. Dadurch wird der Heizofen ausgeschaltet und gleichzeitig die Zeitschaltuhr aktiviert.

DIE FUNKTION DES INFORMATIONS-DISPLAYS

Das Informations-Display ① zeigt nicht nur die (eingestellte) Zeit und Temperatur an (Kapitel C, D und G), sondern meldet Ihnen auch eventuelle Störungen. Über den jeweiligen Code auf dem Display erhalten Sie die notwendigen Informationen:

CODE INFORMATION

AuszufuHRENDE HANDLUNG

E - O Temperatur innerhalb des Ofens Abkühlen und neu starten. zu hoch.

F- Netzspannung war unterbrochen. Heizofen neu starten.
Thermostat defekt. Handler informieren.
F-Brenner-Thermistordefekt. Hndlerinformieren. E-2 Startprobleme. Hndlerinformieren.

Störungen werden im Informations-Display angezeigt.

E-23

Heizgeratsofarnach dem Abschalten erneut einschalten.

Ca. 30 Sekunden warten, den Netzstecker wieder in die Steckdose stecken und das Gerät einschalten.

E - S Kipp-Sicherung. Heizofen neu starten.
- Schlechte Verbrennung. Handler informieren.
±b Zimmertemperatur Wenn notig Heizofen

höher als 32^ . neu starten.

- Geblasemotor defekt. Handler informieren.
E - B/ Abnormale Freqenz. Stecken Sie den Stecker in die Steckdose erneut.

Handlerinformieren.

- 9 Luftfilterverschmutzt,oderFilterreinigen.

Brennstoffpumpe verschmutzt. Handler informieren.

69 Hr Der Ofen war 69 Stunden ohne Un

terbrechung in Betrieb und wurde

deshalb automatisch abgeschalte. Den Ofen erneut starten.

Kein Brennstoff. Brennstofftank fullen.

---:---+ Zu werenig Belüftung.
- / + 一 Zu werenig Beluftung

VENT

Besser luften.

Besser luften.

Bei Störungen, die nicht in dieser Tabelle aufgelistet sind und/oder wenn sich das Problem nicht lost mit den oben beschriebenen Maßnahmen, so wenden Sie sichitte an ihren Handler.

AUTOMATISCHE ABSCHALTUNG

Der Ofen ist mit einem Sicherheitssystem ausgestattet, das für eine automatische Abschaltung des Ofens sorgt, wenn dieser 69 Stunden ohne Unterbrechung in Betrieb war. Im Display erscheidt folgende Anzeige: 69Hr . Wenn Sie den Ofen wieder in Betriebnehmen möchten, drücken Sie die -Taste (siehe dazu Kapitel F).

AUTOMATIC CLEANING MODE (AUTOMATISCHES REINIGUNGSSYSTEM)

Wenn der Ofen 2 Stunden ununterbrochen auf der hochsten Stufe gebrannt hat, wird der Brenner sich automatisch reinigen. Auf der Anzeige wird dies mit dem Code Cl:05, zurückzählend bis Cl:01 angegeben. 5 Minuten lang brennt der Ofen auf niedrigster Stufe, während der Brenner sich in diese Zeit selbst reinigt. Nach der Reinigung schaltet der Ofen wieder auf die hochste Stufe.

J KINDERSICHERUNG

Die Kindersicherung konnen Sie benutzen, um zu verhindern, daß ein Kind versehentlich die Einstellung des Heizofens verändert. Wahrend des Brennens kann der Heizofen dann nur noch ausgeschaltet werden. Wenn der Heizofen bereits ausgeschaltet ist, verhindert die aktivierte Kindersicherung auch, daß der Ofen versehentlich eingeschaltet wird. Sie aktivieren die Kindersicherung dadurch, daß Sie die betreffende Taste 13 länger als 3 Sekunden gedrückt halten. Die Kontroll-Lampe KEY-LOCK leuchtet auf (Abb.H) um anzuzeigen daß die Kindersicherung eingeschaltet ist. Um diese wieder auszuschalten, drucken Sie erneut länger als 3 Sekunden auf die Taste KEY-LOCK.

K DIE RICHTIGE BENUTZUNG DER “SAVE” Funktion

Mit der "SAVE"- Funktion konnen Sie die Temperatur begrenzen. Wenn diese Funktion eingeschaltet ist, wird sich der Heizofen automatisch ausschalten, wenn die Zimmertemperatur 3^ über der eingestellen Temperatur liegt. Fällt die Zimmertemperatur danach wieder auf die eingestelle Temperatur, schaltet sich der Heizofen wieder automatisch ein.

Sie aktivieren die Einstellung "SAVE" durch Betäigung der betreffenden Taste 16. Die Kontroll-Lampe leucht auf (Abb. I). Durch nochmaliges Betätigten der Taste SAVE schalten Sie die Funktion wieder aus.

H: Wenn die Anzeige

auf dem Informations-Display erscheint ist die

Kindersicherung eingeschaltet.

I: Wenn die Save-Funktion aktiviert ist, schaltet sich der Heizofen automatisch an und aus, um innerhalb eines bestimmten Temperaturbereiches zu bleiben.

DE

Auch ohne die Einstellung "SAVE" sorgt Ihr Heizofen damit, daß die eingestellte Temperatur annahernd beibehalten wird, und darüber durch Anpassung der Heizkapazität.

"SAVE" ist eine Einstellung, die Sie zum Beispiel benutzen konnen, wenn Sie nicht im Raum anwesend sind oder um den Raum frostfrei zu halten.

L DIE BRENNSTOFFANZEIGE

Wenn die Brennstoffanzeige auf dem Display erscheint, ist noch für 10 Minuten Brennstoff vorhanden. Die restliche Brenndauer wird im Informations-Display 1 angezeigt (Abb. J). Es gibt nun 2 Möglichkeiten:

• Sie holen den Brennstoffbehälter aus dem Ofen und füllen him mit neuem Brennstoff nach (außerhalb des Wohnbereiches) (Siehe Kapitel B).
• Sie drucken den Knopf 'extension' 13. Hiermit verlangern Sie die Brenndauer um 90 Minuten. Der Ofen schaltet dann automatisch auf die niedrigste Stufe. Auf der Anzeige erscheint die Zahl 90, zurückzahlend bis 10. Beim Erreichen von 10 ertont alle 2 Minuten ein akustisches Warnsignal, zum Zeichen, daß der Wechseltank nachgefüllt werden muß. Reagieren Sie nicht, dann gehen der Heizofen von selbst aus. Auch dann ertont ein Warnsignal. Die Brennstoffanzeige blinkt und im Informationsdisplay erschinen vier Striche (---). Sie konnen dies ausschalten, indem Sie einmal auf die ①-Taste ⑫ drucken.

Wenn der Heizofen vollständig leer gebrannt ist, müssen Sie nach dem Nachfüllen eine Sekunden warten, bevor der Heizofen wieder betriebsbereit ist.

MDIE KONTROLL-LAMPE VENT

Ist die Belüfung immer unzureichend, schaltet sich das Heizgerät automatisch ab. In dieser Fall zeigt sich E - H , blinkt der Vent Indikator und leuchtet der Vent-Indikator (B) (Abb. K). Wenn für eine bessere Belüfung des Raums gesorgt worden ist (z. B. indem Sie eine Tur oder ein Fenster etwas weiter offen), kann das Heizgerät wieder eingeschaltet werden mit -Taste 12.

N WARTUNG

Bevor Sie Wartungsarbeiten ausfuhren, muß der Heizofen ausgescheltet und abgekühlt sein. Ziehen Sie den Stecker aus der Steckdose.

Ihr Heizofen benötigt kaum Wartung. Wöchentlich,müssen jeder die Luftfilterkappe 7 und der Ventilatorfilter 8 mit einem Staubsauger und das Gitter 2 mit einem feuchten Tuch gereinigt werden. Nehmen Sie die Luftfilterkappe ab (Abb.L), um diese mit Seifenlauge zu reinigen. Achten Sie daraufuf, daßthese rich-tig trocken ist, bevor Sie sie wieder montieren.

Kontrollieren Sie regelmäßig den Brennstofffilter:

1 Nehmen Sie den Brennstofftank 6 aus dem Heizofen und entfernen Sie den Brennstofffilter (Abb.M). Dieser kann etwas nachtropfen- halten Sie ein Tuch bereit.
2 Klopfen Sie den umgedrehten Brennstofffilter auf einem harten Untergrund aus, um so den Schmutz zu entfernen. (Niemals mit Wasser reinigen!)
3 Setzen Sie den Brennstofffilter wieder ein.

Wir empfehlen, dass Sie Staub und Flecken immer gleich mit einem feuchten Tuch entfernen, da sonst Flecken entstehen können, die sich nur noch schwer entfernen{lassen.

Entfernen Sie selbst keine Teile aus dem Heizofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an ihren Handler.

Wenn das Stromkabel beschädigt ist, damit nur ein anerkannter ElektroInstallateur das Kabel mit einem Typ H05 VV-F austauschen.

J: Wenn die FUEL-Anzeige aufleuch-tet sehen Sie im Informations-Display fur wieviel Minuten Sie noch Brennstoff haben.

K: Wenn die VENT Anzeige blinkt, ist dies ein Zeichen daß der Raum unzureichend ventiliert wird.

OLAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ihnen, den Heizofen am Ende jeder Heizsaison vollständig leer brennen zu laessen und staubfrei zu lagern, vorzugsweise in der Original verpackung.

Übrig gebliebenen Brennstoff sollenn Sie in der nachsten Heizsaison nicht mehr benutzen. Verbrauchen Sie diesen also. Falls noch etwas übrig bleibt, schüten Sie diesen nicht weg, sondern entsorgen Sieihn laut den örtlichen Vorschriften für chemischen Kleinabfall.

Beginnen Sie jeder neue Heizsaison auf jeder Fall mit neuem Brennstoff. Beachten Sie wieder diese Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Heizofen erneut in Betriebnehmen.

P TRANSPORT

Um zu verhindern, daß der Heizofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

1 Lassen Sie den Heizofen abkühlen.
2 Nehmen Sie den Brennstofftank aus dem Heizofen und entfern den Sie den Brennstofffilter (siehe Kapitel N, Abb. M). Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Heizofens aufbewahren.
3 Setzen Sie den Transportverschluß anstelle des Brennstoffilters ein (Abb. N) und drücken Sieihn fest, so daß kein Brennstoff austritt.
4 Den Heizofen immer aufrecht transportieren.
5 Entleeren Sie den fest eingebauten Brennstoffbehälter vor dem Transport oder falls ein falscher oder verunreinigter Brennstoff verwendet wurde, mit einer Brennstoffpumpe. Entfernen Sie zunachst den Brennstofffilter und setzen Sie dann die Brennstoffpumpe in den leeren, fest eingebauten Brennstoffbehälter. Gehen Sie/genau so vor, wenn der Brennstoffbehälter Wasser enthalt.

Transport-verschlu

Q TECHNISCHE DATEN

Zündung Elektrisch Abmessungen		einschließlich Breite	435
Brennstoff Heizpetroleum	lich Bodenplatte (mm)	Tiefe	315
Kapazität (kW) max.	4,00		437
Kapazität (kW) min.	1,05	Zubehr:	Brennstofpumpe
Geeigneter Raum (m3)	62-170		Transportverschluß
Brennstoffverbrauch (Ltr/Std)	0,417	Netzspannung	230 V
			-- AC / 50 Hz
Brennstoffverbrauch (g/Std)	333	Stromverbrauch:
Brenndauer pro Tank (Std)	18,2	- Zündung	320 W
Inhalt Brennstofftank (Liter)	7,6	- Im Dauerbetrieb	24 W
Gewicht (kg)	11,5	Sicherungen	250V, 5A

Überwachung der Belüftungsqualität (Luftaustausch):

Direktmessung des CO_2 -Werts (NDIR- CO_2 Sensor 2).

R GARANTIEBEDINGUNGEN

Sie erhalten auf ihren Heizofen 48 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regel:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusiv Folgeschäden, werden nicht anerkannt.
2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie.
3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Heizofen ausgeführten werden.
4 Die Garantie gilt nicht für Teile, die einem normalen Verschleiß unterliegen, wie die Brennermatte, Dichtungen jeglicher Art und die manuelle Benzinpumpe.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veralteten Brennstoff. Falscher Brennstoff kann so gar gefährlich sein.*
Die Versandkosten und das Versandrisiko des Heizofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, geben Sie den Heizofen Ihr hem Handler zur Reparatur.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in thisem Fall nie, den Heizofen zu transportieren, sondern schalten Sie den Heizofen unverzüglich aus. In Notfällen können Sie einen Feuerloscher benutzen, jedoch ausscheidlich einen Kohlendioxid- oder Pulver-Feuferloscher.

PRODUKTDATENBLATT

(a) Name/Warenzeichen des Lieferanten TOYOTOMI Europe Sales B.V.
(b) Model LC-400
(c) Energieeffizienzklasse A
(d) Direkte Wärmeleistung 4.0kW
(e) Indirekte Wärmeleistung N/A
(f) Energieeffizienzindex 95.7%
(g) Brennstoff-Energieeffizienz 100%

(h) Besonderen vorkehrungen

Für das Zusammenstellen, die Installation oder Wartung des Gerätes wir verweisen wir nach die Gebrachsanleitung.

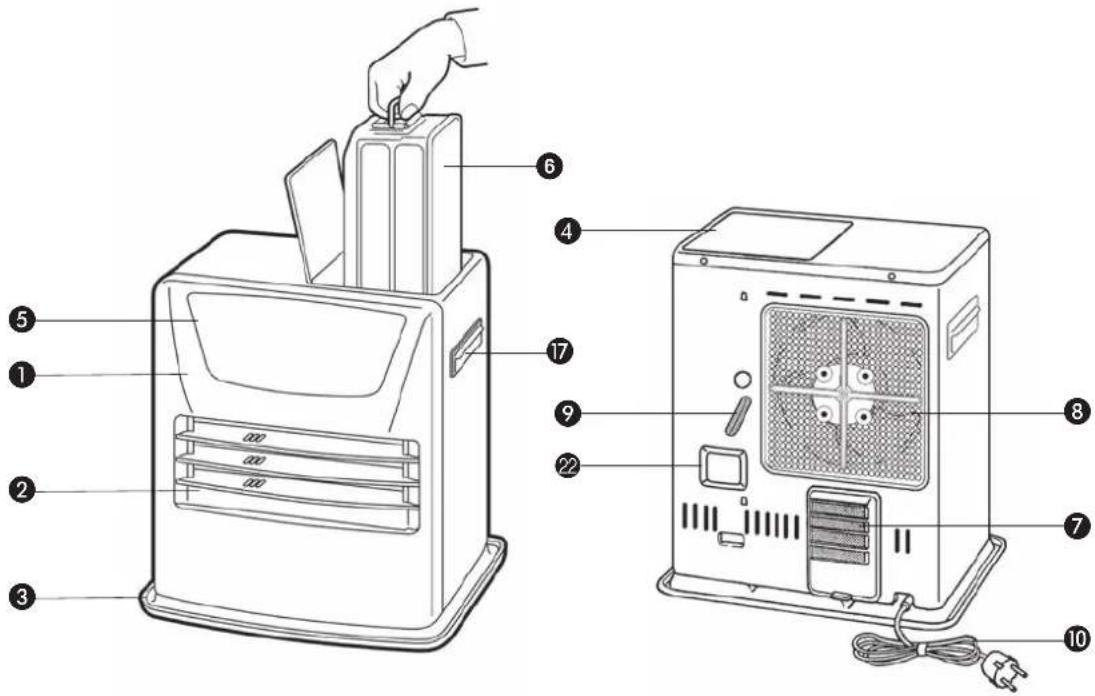

WICHTIGE EINZELTEILE

1 Frontplatte
Gitter
Bodenplatte
4 Deckel Brennstofftank
5 Bedienungsfeld
Brennstofftank
7 Luftfilterkappe
3 Ventilatorfilter
Thermostat
10 Stecker + Kabel

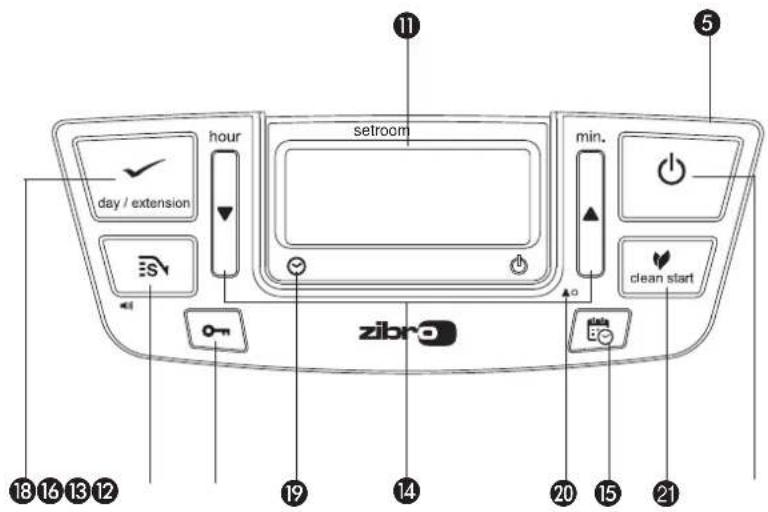

1 Informations-Display
12 S-Taste
3 Kindersicherung
14 Einstelltasten (Zeit und Temperatur)
Zeitschaltuhr
16 SAVE-Taste
Handgriff
13 EXTENSION/ day/set-Taste (Weekly timer)
Zeitschaltuhrlampe
20 Hohen-Modus-Knopf
Clean start-Taste
Überwachungssystem für Luftqualität

Cher Client,

Jedes Modell benötigt eine bestimmte minimale Raumgroße, um den Heizofen sicher, ohne zusätzliche Belüftung, betreiben zu konnen (siehe Kapitel Q). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß davon gesorgt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend belüftet und gut entlüftet wird (beide Öffnungen,müssen einen Querschnitt von mindestens 50~cm^2 haben).

Änderungen am Sicherheitssystem sind unzulässig und wurden die Garantie einer einwandfrei Funktion des Luftführlers nichtig machen. Wenden Sie sich im Zweifelsfall an ihren Handler.

INDEN DE TÄNDER FOR KAMINEN

SORG ALTID FOR TILSTRAEKKELIG VENTILATION

Dieses Produkt eignet sich nicht als Haupteizgerät.

Falls Sie weitere Informationen wünschen, oder sollen den besondere Probleme auftreten, die in dieser Bedienungsanleitung nicht ausfurhrlich genug behandelt werden, besuchen Sieitte unsere Website (www.toyotomi.eu), oder fordern Sie die benöttigte Auskunft von unserem Kundendienst an (Telefonnummer auf www.toyotomi.eu)
