MANUALE UTENTE LC 400 ZIBRO

1 Occorre sorvegliare costamente i bambini per essere sicuri che non giochino con l'apparecchio.
2 NON spostare la stufa se esta è accesa o se è ancora calda. In tal caso, NON riempirla di combustibile e non eseguire la manutenzione.
3 Porre la parte anteriore della stufa ad una distanza minima di 1,5 metri da pareti, tende, mobili, spray can e cilindro a gas. NON conservate il combustibile vicino alla stufa.
4 NON usare la stufa in locali polverosi. Non si avrà una combustione ottimale. NON usare queste stufa nelle vicinanze, di un bagno, di una doccia o di una piscina.
5 Spagnere la stufa prima di uscire o prima di andare a fatto. Se si rimane assenti per un lungo periodo di tempo (ad es. per vacanze), staccare ancche la spina alla presa.
6 Conservare e trasportare il combustibile nei contentitori e nelle latte apposite.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare SEMPRE il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 NON usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La griglia della stufa diventa calda. Non copire l'apparecchio onde evitare rischi d'incendio.
10 Assicurarsi SEMPRE che la ventilazione si'a sufficiente.
11 Non posizionale il dispositivo di riscaldamento immediatamente fatto ad una presa di corrente.
12 Tenere fuori dalla portata dei bambini di età inferiore ai 3 anni, se non continuamente nelle le supervisione adulta. I bambini di età compresa tra i 3 e gli 8 anni possono solo accendero o spegnere il dispositivo a condizione che quello sa stato posizionato o installato nella posizione in cui dovrà rimanere una volta in funzione e a condizione che siano supervisionati o struiti in merito all'utilizzo sicuro del dispositivo e che comprehendano i rischi connessi. I bambini di età compresa tra i 3 e gli 8 anni non potranno collegare, regolare e pulire il dispositivo o eseguirne la manutenzione.

ATTENZIONE - Alcuni componenti di quello prodotto possono diventare molto caldi e causare scottature. è necessario prestare particolare attenzione in presenza di bambini e persone vulnerabilityi.

13 I bambini non dovrebbero giocare col disposativo.
14 Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini sulla supervisione.
15 NON state vicino alla stufa per troppo tempo.

Gli apparecchi elettrici difettosi e le batterie usate non devono essere smaltiti come rifiuti domestici. Se possibile utilizarli per il riciclaggio. Eventualmente informarsi presso il proprio comune o il rivenditore locale sulle possibilità di riciclaggio o di smaltimento ecologico.

15 DICAS PARA UTILIZACAO SEGURA

Grazie per aver scelto un prodotto "TOYOTOMI"!

I prodotti Toyotomi vengono usati da clienti soddisfatti in tutto il mondo.

Per garantire un uso agevole e sicuro dei nostri prodotti da clienti di agli

paese, i nostri prodotti soddisfano le norme sulla sicurezza vigenti non solo in

Giappone, maanche in tutti gli altri paesi del mondo in cui operiamo.

Toyotomi concepisce i propri prodotti perché soddisfino le esigenze dei

clienti basandosi sulla sua filosofia aziendale: "Sharing joys in daily living".

Continueremo le nostre attività di ricerca, sviluppo e realizzazione di prodotti

che rientrino dello stile di vita di persona che cercano efficienza, sicurezza e

comfort.

Speriamo che godrà del suo appearechio Toyotomi per anni!

La invitiamo a leggere innanzitutto il presente manuale di istruzioni, per

garantire la durata massima dell'apparecchio.

Venga a conoscerci meglio... visiti l'indirizzo www.toyotomi.eu per la nostra

gamma completa di prodotti.

1 LEGGERE LE ISTRUZIONI D'USO.
2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

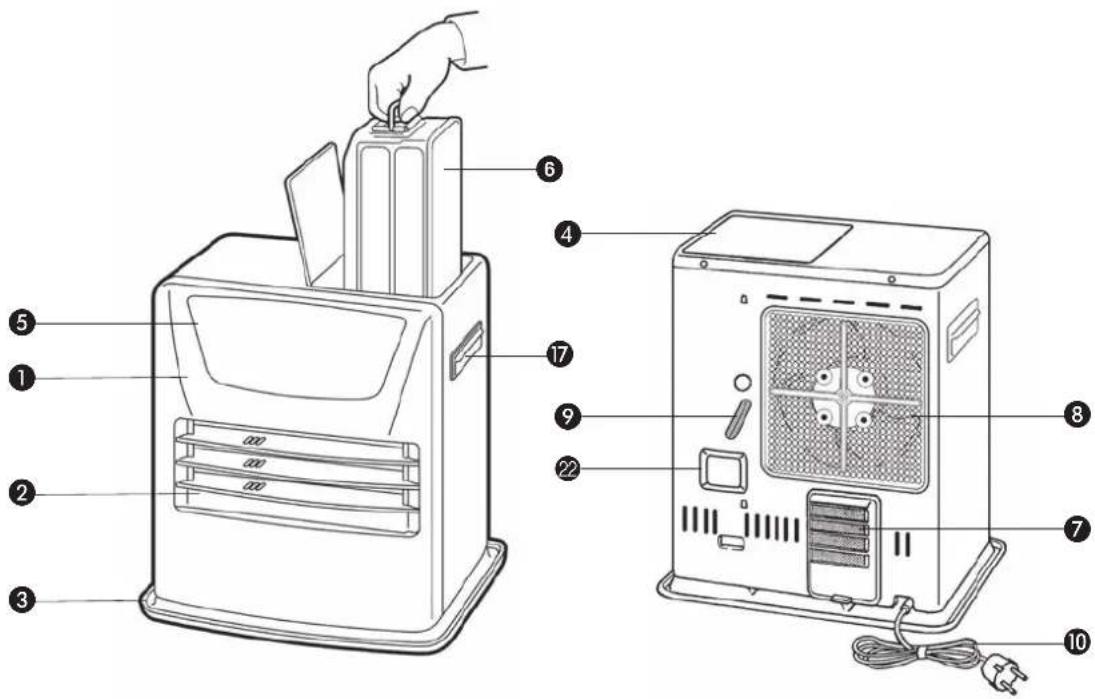

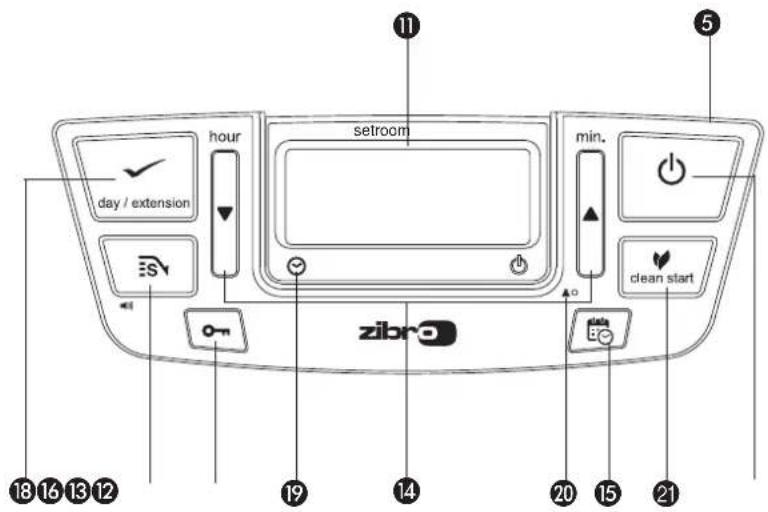

3 PRIMA DI INIZIARE A LEGGERE, CONSULTARE LA LISTA DEI COMPONENTI PRINCIPALI IN ULTIMA PAGINA.

OSSERVAZIONI SULL'USO GENERALE

Qui di seguito vengono descritte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso

1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile (cfr. capitolo B, fig. C).
3 Inserire la spina nella presa.
4 Accendere la stufa con il pulsante 念 (cfr. capitolo F).
5 Se necessario, modificare la temperatura desiderata con gli apposti pulsanti (cfr. capitolo G).
6 Specnere la stufa premendo il tasting 12.

• Per evitare il rischio di un incendio, il serbatoio deve essere riempito quando ave spento la stufa oppure in una stanza diversa da quella in cui la stufa è in funzione.
• Assicurarsi sempre che il serbatoio venga accuramente richiuso dopo il rabbocco effettuato a distance di sicurezza da agli fonte di calore o fiamme libere (cfr. capitolo B).
• La prima volta, durante la combustione, la stufaavra queleparticolare odore di 'nuovo'.
• Stoccare tutti i contentitori di combustibile provvisti dei loro tappi e sigilli originali in luogo fresco e non esposto alla luce.
• Il combustibile invecchia. Cominciare agli stagione fredda con nuovo combustibile.
• Usare solo combustibile liquido per stufe portatili di alta qualità e senza acqua, in conformità con le direttive locali (TOYOTOMI combustibile).
• Se si passa ad un'altramarca o tipo di combustibile,farebruciardapprima la stufafino a che non vi è più traccia del vecchio combustibile.

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTE

Prima di usare l'apparecchiatura, leggere attendamente il presente manuale e conservarlo come riferimento futuro. Installare quello dispositivo soltanto quando è conforme con la legislazione, le ordinanse e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come riscaldatore nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage. Questa stufa è dotata di un sistema di controllo di qualità dell'aria. Nel caso in cui il locale dove viene utilizzata la stufa sa troppo piccolo o non sufficientemente aerato, l'apparecchio si spegne automaticamente.

Per un riscaldamento confortevole e sicuro, assicurarsi che nell'ambiente ci sa è sufficiente ventilazione.

NOTA: Per evitare che la stufa si spenga improvisamente durante il funziona-mentation, si consiglia di tenere una finestra o una porta leggermente aperta.

Per anni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, alla che sia necessaria una ventilazione supplementare (cfr. capitolo Q). Se lo spazio è più piccolo di quello individato, occorre sempre aprire leggermente una finestra o una porta (2,5cm) . E importante che in tutti gli ambienti in cui si usa la stufa vi sia una presa d'aria sufficiente ed un'efficiente uscita per il ricambio dell'aria (entrambe le aperture devono avera una sezione Diagonale minima di 50~cm^2 .

Consigliamo di eseguire queste operazionianche in una stanza altamente isolata o priva di correnti d'aria e/o che si trova ad una certa altitudine. Non usare la stufa portatile in cantine o altri spazi sotterranei.

Non sono ammesses modifiche alsystema di sicurezza, in quanto tali interventi inficiano la garanzia. In caso di dubbi rivolgersi al concessionario di zona.

SOLO PER LA FRANCIA: la stufa è stata progettata per funzionare escludamente con combustibile indicato per apparente di riscaldamento portatili funzionanti a combustibile liquido, come previsto dai Decreti dell'25-06-2010 e 18-07-2002. L'utilizzo di combustibili diversi è vietato. Rivolgersi al concessionario di zona per gli indirizzi dei nostri rivenditori di combustibile. La stufa a combustibile liquido è un apparente di riscaldamento supplementare, e non va considerata una fonte di calore per impieghi continuativi/permanenti.

SOLO PER IL REGNO UNITO: Usare esclusivamente combustibile a base di pa-raffina della Classe C1 in osservanza a BS2869; Parte 2, o prodotto equivalente.

L'utilizzatore deve atteneri alle seguenti prescrizioni per un uso appropriato dell'apparecchio:

NON

• usate benzina.

• utilizes the stufa portatile a combustible liquido nella roulotte, in barca e nella cabina di un veicolo.
  -utilizzare la stufa portatile a combustibile liquido in ambienti non sufficientemente ventilati (visionare la schedale delle caratteristiche per le dimensioni minime dell'ambiente da riscaldare), in vani interrati e/o ad altitudini superori ai 1900 metri.

• modificare i dispositivi di sicurezza della stufa.

L'impiego di quello tipo di riscaldamento in luoghi pubblici è regolamenti e richiede apposti permessi. Informarsi in precedenza sulle relative formalità.

IL COMBUSTIBLE GIUSTO

La stufa portatile è stata progettata per l'uso di un combustibile liquido per stufe portatili di alta qualità, puro alla acqua che assicura una combustione pulita ed ottimale (TOYOTOMI combustibile). Un combustibile di qualità inferiore può causare i seguenti problemi:

• maggiore rischio di guasti
  combustione insufficiente laeviive
• durata limitata della stufa
  fumo e/o odore cattivo
• accumulo sulla griglia o sul rivestimento.

Il combustibile giusto è quando essenziale per un uso sicuro, efficente e confortevole della stufa.

Non sono coperti alla garanzia i danneggiamenti e/o difetti di funzionamento dell'apparecchio causati dall'utilizzo di un combustibile non idoneo.

Consultare sempre il situio www.toyotomi.eu per la scelta del combustibile adatto alla stufa.

Solo con il combustibile giusto si è certi di un uso sicuro, efficiente e confortevole della stufa.

Questo tappodi
trasporto si trova nella
scatola. Serve per
trasportare la stufa
senza problemi dopo
l'uso.Conservare con cura!

ISTRUZIONI D'USO

A INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la stufa alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:

• una pompa a sifone per il combustibile
• un tappo di trasporto
• le istruzioni d'uso

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.

2 Apire il coperchio del serbatoio estraibile 4 e togliere il pezzo di cartone.
3 Riempire il serbatoio estrabile come indicato nel capitolo B.
4 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora Questa non sa in posizione perfettamente orizzontale. Non cercare di corregere la posizione mettendo molto la stufa libri o altri materiale.
5 Inserire la spina 0 nella presa (da 230 Volt - AC/50 Hz) e regolare il tempo corretto con gli appositi pulsanti di regolazione 14 (cfr. capitolo C).
6 Adesso la stufa è pronta per l'uso.

IMPOSTAZIONE ALTITUDINE

1 Se il disposativo di riscaldamento è utilizzato ad un'altitudine compresa tra gli 800 e i 1300 m, usare la modalità altitudine 1. Premere il pulsante di altitudine con l'astina sottile e collegare contemporaneamente la presa. Sul display comparirà "/▲".
2 Se il dispositorio di riscaldamento è utilizzato ad un'altitudine compresa tra gli 1300 e i 1900 m, usare la modalità altitudine 2. Dop o aver impostato la modalità altitudine 1, premere il pulsante altitudine con l'asticella e collegare di nuovo contemporaneamente la presa. Sul display comparirà "2".
3 Disattivare la modalità altitudine premendo il pulsante di altitudine e collegando contemporaneamente la presa, dopo aver impostato la modalità altitudine 2. Sul display comparirà "e" scomparirà.

NOTA: Quando è impostata la modalità altitudine 1, il segnale di altitudine "▲" sare acceso sul display. Quando la modalità è impostata la modalità altitudine 2, il segnale di altitudine "▲" lampeggerà.

NOTA: In caso di interruzione dell'alimentazione o scollegamento del dispositivo di riscaldamento, l'impostazione di altitudine rimarra impostata.

Non usare la stufa ad un'altezza superiore a 1900 m sul livello del mare.

REGOLAZIONE INTENSITA' SONORA

Su questo dispositorio è possibile impostare il volume dei suoni. L'impostazione iniziiale sarea su livello Alto.

Premere il pulsante SALVA e tenere premuto per più di 3 secondi. In quello modo il volume passera da Alto a Basso.
2 Premere il pulsante SALVA e tenere premuto di nuovo per più di 3 secondi. In quello modo il volume passera da Basso a Alto.

NOTA: Il livello di volume più solo essere Alto o Basso, ma i suoni di allarme del dispositivo sono sempre impostati su Alto.

NOTA: Quando il dispositivo di riscaldamento è stato scollegato in caso di interruzione dell'alimentazione, il volume tornera sulla sua impostazione iniziale, ecisione su Alto.

B RIFORNIMENTO DEL COMBUSTIBLE

Non riempire il serbatoio estrabile nelle spazio abitativo, ma in un luogo più adatto (una parte di combustibile più sempre fuoriuscire). Compiere le seguenti operazioni:

Assicurarsi che la stufa sia spenta.

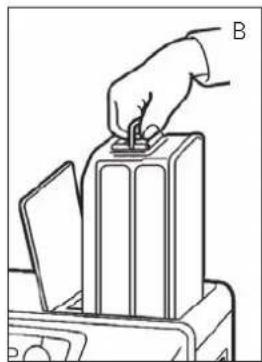

2 Apriere il coperchio ed estrarre il serbatoio alla stufa (fig. B). Appoggiare il serbatoio (tappo in alto, maniglia sul pavimento) e svitare il tappo (fig. C). NOTEA: Il serbatoio più gocciolare leggermente.
3 Riempire il serbatoio amovibile usando una pompa per combustibile (fare riferimento alle istruzioni uso della pompa). Assicurarsi che esta si più in alto rispetto al serbatoio estraibile (fig. D). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estraibile.
4 Durante il rifornimento, fare attenzione all'indicatore del combustibile nel serbatoio estrabile (fig. E). Se questo è piano, interrompere il rifornimento. Non riempire mai troppo il serbatoio, soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).
5 Lasciare scorrere di nuovo il combustibile ancorta presente nella pompa verso la latta e rimuovere la pompa facendo molto attenzione. Avvitare con cura il tappo sul serbatoio. Ascugare eventuali tracce di combustibile.
6 Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere l coperchio.

C REGOLAZIONE DELL'OROLOGIO

Si più regolare l'ora esatta e il giorno solo se la spina éinerita nella presa e la stufa èspenta. Per regolare l'ora si usano i pulsanti di regolazione 14 e per regolazione il giorno si usano i pulsanti di extension/day/set (weekly timer) 18. Dapprima premere uno dei tre pulsanti per attivare la funzione (il display a quattro cifre 1 inizia a lampeggiare). In seguito regolare l'ra con il pulsante (▼ hour), i minuti con il pulsante (▲ min.) ed i giorni con il pulsante extension/day/ set 18.

Premendo una volta sola, si aumenta gradualmente il valore. Se siiene premuto il pulsante, il valore continua ad aumentare, sino a che il pulsante non viene rilasciato. Dopo circa 10 secondi la quattro numero smette di lampeggiare e la regolazione ecompleta (fig. F). 5 Minuti dopo che la stufa estata spenta, scompare l'informazione che era sul display e la stufa rimane in "stand-by". Premendo un pulsante qualsiasi, appeare di nuovo l'informazione sul display.

Se la stufa rimaneswana corrente per più di 30 Minutes, occorre regolare di nuovo l'ora e il giorno.

F: Nel momento in cui I quattro numero smettono di lampeggiare, la stufa è stata programmata secondo i dati impostati.

D WEEKLY TIMER

Di seguito un esempio di programmazione del weekly timer:

	Lunedi Martedi Mercoledi Gioved			Venerdi Sabato Dominica
P1 ON	6:30	6:30	6:30	6:30	6:30	10:00	9:00
P1 OFF	8:45	8:45	8:45	8:45	8:45	23:00	23:00
P2 ON	12:00	15:00	18:00	12:00	12:00
P2 OFF	14:00	23:00	23:00	14:00	14:00
P3 ON	18:00			18:00	18:00
P3 OFF	23:00			23:00	23:00

Massimo: 3 programmazioni al giorno.
- Ogni giorno della settimana può essere programmatico separatamente.
- Intervallo minimo di commutazione: 1 ora.
- Intervallo minimo di operatività: 1 ora.
- Possibilità di scelta tra manuale e timer.
- Le impostazioni vengono Salvate e rimangono in memoria anche in assenza di energia elettrica.

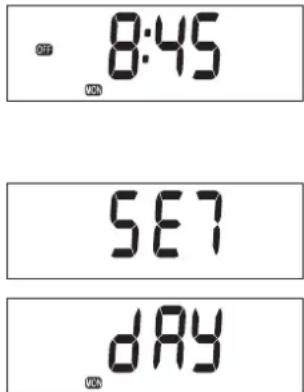

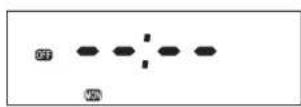

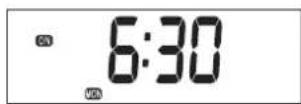

PROGRAMMAZIONE DEL WEEKLY TIMER

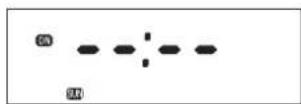

Spagnere la stufa. Premere il pulsante Timer. Per impostare il timer 15, occorre regolare daprima l'ora esatta e il giorno esatto. Scegliere il giorno desiderato per la programmazione, premendo 4. Premere per aumento il valore impostato di una unità alla volta. Premere per diminuzione il valore impostato di una unità alla volta.

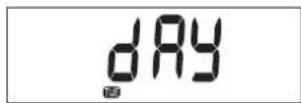

Premere extension/day/set 18 per impostare il giorno desiderato. Il display在哪:

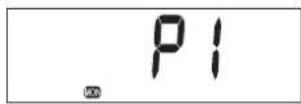

Con I pulsanti e é possibile selezionare i programmi P1, P2 e P3. Si cui inoltre scegliere l'opzione Copy (copiare le impostazioni da un giorno ad un altro). Premere extension/ day/set 18 per selezionare il programma visualizzato.

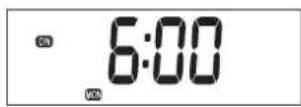

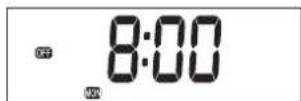

Con i pulsanti 14 è possibile selezionare l'ora in cui la stufa dovrà accendersi. Premere ▲ per aumento il valore impostato di una unità alla volta. Premere▼ per diminuzione il valore impostato di una unità alla volta. Selezionare l'ora premendo il pulsante extension/day/set 18.

Con i pulsanti 4 e infine possibile selezionare i minuti in cui la stufa dovra accendersi. Premere per augmentare il valore impostato di una unita alla volta. Premere per diminuzione il valora impostato di una unita alla volta. Selezionare i minuti premendo il pulsante extension/day/set 18.

Con i pulsanti 14 è possibile selezionare l'ora in cui la stufa dovrà spegnersi.

Premere per augmentare il valore impostato di una unità alla volta. Premere per diminuzione il valore impostato di una unità alla volta.

Selezionare l'ora premendo il pulsante extension/day/set 18.

Con i pulsanti 4 e infine possibile selezionare i minuti in cui la stufa dovrà spegneri. Premere ▲ per aumento il valore impostato di una unità alla volta. Premere▼ per diminuzione il valora impostato di una unità alla volta. Selezionare i minuti premendo il pulsante extension/day/set 16.

Le impostazioni per il programma 1 per lunedi sono programmate e il display della SET per 3 secondi.

Dopo 3 secondi è possible scegliere un altro giorno o terminare la programmazione premendo timer.

Premere il tasto "timer" 15 per uscire dal timer settimanale modalità di impostazione e ritornare al tempo e un giorno del display settimana. Timer lampada si spegne.

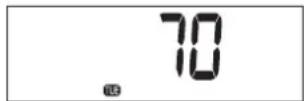

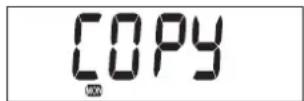

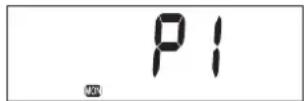

COPIARE LE IMPOSTAZIONI DA UN GIORNO AD UN ALTRO

Utilizzare la funzione copy, qualora fosse necessario programmare più giorni della settimana con le stesse impostazioni.

Spagnere la stufa. Premere il tasto "timer" ⑤. Utilizzare i pulsanti ▲ o▼ ⑭ fino a quando il giorno della sua origine viene visualizzato nel display.

Premere extension/day/set 18 per selezionare. Il display在哪：

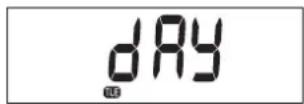

Utilizzare i pulsanti o 14 per scegliere copiare. Premere extension/ day/set 18 per selezionare la funzione copy.

Utilizzare i pulsanti e 14 per selezionare il giorno su cui devono essere copiate le impostazioni. Premere extension/ day/set 18 per scegliere il giorno selezionato.

Le impostazioni per il programma per martedi sono programmate e il display della SET per 3 secondi.

Dopo 3 secondi è possibile scegliere un altro giorno da copiare o terminare la programmazione premendo timer.

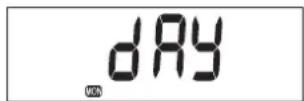

PROGRAMMARE IL WEEKLY TIMER

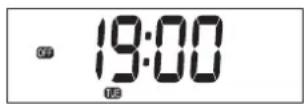

Accendere la stufa premendo il pulsante POWER 12. E subito dopo il pulsante del TIMER 15. La spia luminosa TIMER ed il display iniziano a lampeggiare. Il riscaldatore si spegne. Le spie On/Off sul display molto lo modalità dell'apparecchio.

Quando la stufaiene spenta tramite il timer, la spia Off compare sul display e viene migliorata l'ora attuale.

Quando la stufa viene accesa tramite il timer, la spia On compare sul display e vengonoamente la temperatura impostata e la temperatura ambiente.

E CLEAN START

Questa funzione aiuta a ridurre sensibilmente l'odore emesso alla stufa durante l'accensione, per quello motivo la stufa impiegherà da 1 a 2 anni in più rispetto all'accensione standard.

Premendo il pulsante clean start 2 dontre la stufa è spenta, l'indicatore si illumina confermando che la modalità CLEAN START è attivata.

Premendo nuovamente il pulsante la modalità CLEAN STARTverrà disattivata e la stufa ritornerà alla modalità accensione standard.

FACCENSIONDELLASTUFA

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione sufficiente.

Accendere sempre la stufa con l'ausilio del pulsante ① ⑫. Non usare mai fiammiferi o accendini.

Per accendere la stufa,asta premere il pulsante 已 ,la spia di accensione comincia a lampeggiare, per indicare che I'accensione e in corso. Occorre attendere quale minuto. Una volta accesa la stufa, la spia di accensione rimane rossa.Sul display 1 appaioni due cife. Dalla spia luminosa che si trov a lato si cui vede che i numero si riferiscono alla temperatura (fig.G).Sotto ROOM viene indica la temperatura attuale,mente sotto SET si legge la temperatura regolata. Quest'ultimo value cui essere modificato con I'ausilio degli appositi pulsanti (cfr. capitolo G). Prima di accendere la stufa controllare se nel serbatoio estraibile vi è una quantità sufficiente di combustibile.

G: A sinistra la temperatura desiderata, a destra la temperatura misurata.

G REGOLAZIONE DELLA TEMPERATURA DESIDERATA

La temperatura regolata può essere modificata solamente se la stufa è accesa, facendo uso degli apposti pulsanti 14. Premere daprima uno dei pulsanti per attivare la funzione (il simbolo °C iniziano a lampeggiare). In seguito, si può augmentare la temperature desiderata premendo il pulsante destro (▲min.), oppure diminuirla premendo il pulsante sinistro (▼hour). Dopo circa 10 secondi la spia luminosa smette di lampeggiare e la regolazione è complete (fig. G). La temperatura può essere regolata su un valore minimo di 6^ ed un valore massimo di 28^ . Dopo circa 10 secondi il simbolo °C smettono di lampeggiareindicando che la stufa è stata programmata.

H PER SPEGNERE LA STUFA

Per spegnere la stufa si può procedere in due modi:

1 Premere il pulsante 念 Il display passa alla su CLOCK ed entro un minuto la fiamma si spegne.
2 Quando si vuole spegnere la stufa e riaccenderla in seguito con il timer, premere il pulsante TIMER 15. In quello modo, non solo la stufa si spegne, ma viene attivata, nel contempo, la funzione del timer.

INFORMAZIONI PRESENTI SUL DISPLAY

Il display non indica solamente l'ora e la temperatura (regolate) (cfr. capitolo C, D ed G), ma comunica ante eventuali errorsi. Il codice sul display indica il guasto:

CODICE D'INFORMAZIONI AZIONE

E- La temperatura interna alla stufa è troppo alta. la stufa.

Far raffreddare eriaccenedere

F - Tensione di rete interrotta.

Accendere nuovamente la stufa.

Termostato guasto. Contattare il rivenditore.

F - / Bruciatore-termostato guasto. Contattare il rivenditore.

In caso di guasto sul display viene indicato il problema.

±b - ^2 Problemi di accensione. Contattare il rivenditore.

E-23 Riaccendere immediatamente il riscaldamento quando si spegne.

Attendere ca. 30 sec. e riaccenderlo après aver reinserito la spina.

±b - 5 Sicurezza antiribaltamento. Accendere nuovamente la stufa.

- Combustione cattiva. Contattare il rivenditore.

±b 7 Temperatura del locale Se necessario, accendere a superiore ai 32^ nuovamente la

±b - ±b Motore della ventola guasto.

Contattare il rivenditore.

E - B1 Frequenza anomala.

Inserire nuovamente la spina nella presa. Contattare il rivenditore.

E-9 Filtro dell'aria sporco, o Pompa del combustibile sporc

Pulire i filtri. Contattare il rivenditore.

69 Hr La stufa è rimasta accesa ininterrottamente per un periodo di 69 ore

e si è spenta automaticamente.

Riaccendere la stufa.

--:--Combustibileesaurito.

Riempire il serbatoio estraibile.

Insufficiente ventilazione.

Migliorare la ventilazione.

E-// Insufficiente ventilazione. VENT

Migliorare la ventilazione.

Rivolgersi sempre al concessionario in caso di una qualiasi anomalia segnalata in precedenza, e/o se un erre continue a ripetersi ancche dopo aver fatto ricorso ai precedenti rimedi.

DISATTIVAZIONE AUTOMATICA

Questa stufa è dotata di un sistema di sicurezza che la fa spegnere automaticamente dopo 69 ore di funzionamento ininterrotto. Ecco ciò che apparirà sul display: 69Hr . Se lo si desidera è possibile riaccendere la stufa premendo il pulsante (vedi capitolo F).

SISTEMA DI PULIZIA AUTOMATICA

Nel caso in cui la stufa rimanga accesa ininterrottamente per due ore alla massima intensità, si innescherà automaticamente la procedura di autoripulitura del bruciatore che verra contemporaneamente segnalata sul display a partire dal codice CL:05 fino a CL:01 . Questa procedura durerà 5 minuti, durante i quali la stufa funzionera alla sua minima intensità. Quando il bruciatore sare rapulito, la stufa ritornerà automaticamente alla posizione iniziale di massima intensità.

J DISPOSITIVO DI SICUREZZA

Il dispositorio di sicurezza serve a prevenire che un bambino modifici involontariamente le regolazioni della stufa. Mentre è accesa, la stufa può solamente venire spenta. Quando la stufa è più spenta, il dispositorio di sicurezza previene che venga accesa involontariamente. Per attivare il dispositorio di sicurezza tenere premuto l'apposto pulsante per più di 3 secondi. La spia KEY-LOCK appara sul display informativo (fig. H) perindicare che è attiva la funzione sicurezza per i bambini. Per disattivare il dispositorio tenere premuto sulla volta il pulsante KEY-LOCK per più di 3 secondi.

K USO CORRETTO DELLA FUNZIONE 'SAVE'

Con la funzione 'SAVE' si può stabilire un valore massimo della temperatura. Se la funzione è attivata, la stufa si spegne automaticamente quando la temperatura della camera supera di 3^ la temperatura regolata. In seguito, quando la temperatura della camera torna al valore impostato, la stufa si riaccende automaticamente. Per attivare la regolazione ' premere l'apposto pulsante 6. s si accende (fig. I). Premendo ora una volta il pulsante 'SAVE', si disattiva di nuovo la funzione.

Per mantenere più o meno costante la temperatura regolata,anche sulla funzione 'SAVE',la stufa modifica la propria capacité di riscaldamento.'SAVE' è una modalità che permette di risparmiare combustibile e che può essere usata quando il locale è vuoto o per impedire che una stanza geli.

H: Quando la spia ci illumina sul display informativo, significica che è attiva la funzione di sicurezza per i bambini.

I: Se la funzione 'SAVE' è attenuata, la stufa si accende e si spegne automatistically, per rimanere entro una determinata temperatura.

LA SPIA 'FUEL'

Quando appara la segnalazione "FUEL", significa che il carburante è quasi esaurito e che la stufa ha un'autonomia di soli 10 minuti. Dal display informativo potete osservare il trascorrere de tempo che alla rime (vedi fig. J). Esistono due opzioni;

• Rimuovere il serbatoio del combustibile e riempirlo fuori alla stanza (cfr. capitolo B).
• Premendo in quello momento il pulsante "extension" 18, andrete a prolungare il tempo di combustione della stufa fino ad un massimo di 90 minuti.

La stufa inserisce automaticamente il processo di combustione minima, segnalandone visipamente lo scorrere sul display con una numeroazione regressiva che va da 90 a 10. Successivement,gni due minuti avvertirete un segnale acustico che indichera la necessità di riempire il serbatoio estraibile. Se il serbatoio non viene riempito, la stufa si spegne automaticamente. Anche in quello caso si ode un segnale di averporto. L'indicatore del carburante si illumina ad intermittenza, nella display appara il symbolo a quattro tratti (- - - ) .Per fermarle,asta premere una volta il pulsante 山

Se il combustibile nella stufa è Completely esaurito, dopo aver riempito il serbatoio estrabile, occorre attendere quello minuto, prima che la stufa sia nuovamente pronta per l'uso.

J: Quando appeare la spia FUEL, verrano mostrati sul display informativo i minuti di funzionamento che alla rimangono alla stufa in base alla quantità di combustibile rimasta nel serbatoio.

Se la ventilazione insufficiente, la stufa si spegne di nuovo automaticamente. Quando accade ciò, appeare sul display E - / I, ),mente la spia VENT vENT inizia a lampeggiare e la spia VENT (B) si illumina (fig. K). Dop o aver aerato il locale (p.es. dispono un p o di più una porta o una finestra) si può accendere la stufa premendo nuovamente il pulsante di accensione 12.

K: La spia (VENT) lampeggiante significa che è necessario aerare maggiormente l'ambiente.

N MANUTENZIONE

Prima di procedere alla manutenzione, occorre spegnere la stufa e farla raffreddare. In seguito staccare la spina dalla presa. La stufa richiede una manutenzione minima. Tuttavia, agli settimana occorre pulire il filtro dell'aria 7 ed la griglia del ricicchio dell'aria 8 con un aspirapolvere; inoltre occorre pulire la griglia 2 con un panno. Ogni tanto togliere il cappuccio del filtro dell'aria (fig. L) e pulirlo con acqua saponata. Assicurarsi che il cappuccio sia ben asciutto, prima di installarlo nuovamente nella stufa.

Controllare periodicamenteanche il filtrodel combustibile:

1 Togliere il serbatoio estraibile ⑥ alla stufa ed estrarre il filtro del combustibile (fig. M). Il filtro può gocciolare; tenere un panno a portata di mano.
2 Capovolgere ilhetto e picchiettarlo su una superficie rigida per togliere completeness lo sporco. (Non pulirlo mai con acqua!)
3 Installare nuovamente il filtr del carburante nella stufa.

Si consiglia di rimuovere per tempo polvere e macchie con un panno umido, altrimenti possono formarsi macchie difficili da rimuovere.

Non smontare i componenti della stufa. In caso di riparazione, contattare sempre il rivenditore. Se il cavo dell'elettricità è danneggiato, delve essere sostituito con un cavo di tipo H05 VV-F solamente da un elettricista autorizzato.

O IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Il combustibile rimasto non più essere usato. Bruciarlo completamente. Se ne rimane, non gettarlo via, ma smaltirlo conformmente alle direttive locali vigenti per i rifiuti chimici. In agli caso cominciare la nuova stagione fredda con combustibile nuovo. Quando si riaccende la stufa seguire nuovamente le istruzioni (como riportate a partire dal capitolo A).

P TRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile ⑥ nella stufa e rimuovere il filtro del combustibile (cfr. capitolo N, fig. M). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrro ed il serbatoio estrabile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtrlo (fig. N) e premerlo bene. Il tappo di spostamento serve a prevenire nei limiti del possibile perdite di olio dalla stufa durante il trasporto.
4 Trasportare la stufa sempre in posizione eretta.
5 Svuotare il serbatoio fisso, utilizzando una pompa per combustibile, prima di uno spostamento o in caso di utilizzo di combustibile non idoneo o contaminato. Staccare innanzitutto il filtrlo del combustibile ed inseire successivement la pompa nel serbatoio fisso vuoto.Seguire la stessa procedura qualora nel serbatoio del combustibile vi sua acqua.

Tappoperiltrasporto

Q SPECIFICHE

Accensione	elettrica	Dimensioni con (mm)	larghezza	435
Combustibile	petrolio	(con piatra inferiore)	profondità	315
Capacità (kW) mas.	4,00		altezza	437
Capacità (kW) min.	1,05	Accessori	Pompa a sifone per il carburante
Spazio adatto (m3)**	62-170		Tappo per il trasporto
Consumo di combustibile (l/ora)*	0,417	Tensione di rete		230 V
				-- AC / 50 HZ
Consumo di combustibile (g/ora)	333	Consumo:
Durata del combustibile per serbatoio (ora)*	18,2	- accensione elettrica		320 W
Volume serbatoio estrabile (litri)	7,6	- continuo		24 W
Peso (kg)	11,5	Amperaggio fusabile		250V, 5A

Monitoraggio della qualità della ventilazione (ricambio di aria):
Lettura immediata del livello di emissione di anidride carbonica CO2 (NDIR CO2 -sensor).

R CONDIZIONI DELLA GARANZIA

La stufa ha una garanzia di 48 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati Gratisamente. Le condizioni sono le seguenti:

La Toyotomi Europe Sales B.V. rifiuta espllicitamente tutti gli accordi relativi a rimborso dei anni, compreso il rimborso di danni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come lo stuoino di combustione, qualiasi tipo di guarnizione e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanziaiene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può essere costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comporta sono sempre a carico dell'acquirente.

Per prevenire spese inutili, si consiglia dapprima di consultare conattenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanje leggermente inflammabili possono portare ad una combustione non controllabile, e consequentemente alla formazione di fiamme pericolose. In tal caso, non cercare mai di spostare la stufa, ma spegnerla immediatamente. In caso d'emergenza si può fare uso di un estintore, escludamente del tipo B: estintore a polvere o ad acido carbonico.

SCHEDA PRODOTTO

(a) Nome / Marchio del fornitore TOYOTOMI Europe Sales B.V.
(b) Modello LC-400
(c) Class di efficienza energetica A
(d) Potenza termica diretta 4.0kW
(e) La potenza termica indiretta N/A
(f) Indice di efficienza energetica 95.7%
(g) Efficienza utile 100%

(h) Eventuali precauzioni

Per istruzioni di installatione manutenzione vi preghiamo di fare riferimento al manuale prodotto.

COMPONENTI PRINCIPALI

Piastra anteriore
2 Griglia
Piastra inferiore
Coperchio serbatoio estraibile
5 Pannello di controllo
6 Serbatoio estraibile
Filtro dellaria
3 Filtro del ventilatore
9 Termostato
Spina + cavo
Display delle informazioni
12 Tasto
Dispositivo di sicurezza
Tasti di regolazione (ora e temperatura)
15 Timer
16 Tasto SAVE
17 Manico
18 Prolunga/day/set (weekly timer)
Spia del timer
20 Pulsante impostazione altitudine
Tasto Clean start
2 Sistema di controllo della qualita dell'aria

Il presente prodotto non è adatto a funzioni di riscaldamento primario.

In caso avesto bisogno di ulteri informazioni o riscontraste particolari problemi che non sono presi in considerazione nel presente manuale, vi invitiamo a visitare il nostro site www.toyotomi.eu o contattare la nostra assistenza (il cui numero di Telefono é indicato nel loro site www.toyotomi.eu)
