Tipo di prodotto	Riscaldamento mobile a combustibile liquido
Marca	Zibro (Toyotomi)
Modello	RS 240
Potenza termica diretta	2,4 kW (2400 W)
Potenza nominale media	2220 W
Consumo di combustibile	0,213 a 0,250 L/h
Autonomia del serbatoio	16 a 18,8 ore
Capacità del serbatoio rimovibile	4,0 L
Dimensioni (L × P × A)	428 × 295 × 453 mm
Peso	7,5 kg
Alimentazione elettrica	4 batterie LR20 (taglia D, 1,5 V) – accensione elettrica
Combustibile	Combustibile liquido per riscaldamento mobile (conforme decreti 18/07/2002 e 25/06/2010)
Volume ambiente consigliato	40 a 85 m³ (con aerazione)
Tipo di stoppino	Tipo F
Funzioni principali	Accensione elettrica, regolazione della fiamma, sistema di controllo qualità dell'aria (CO₂), spegnimento automatico di sicurezza
Manutenzione e pulizia	Pulizia del filtro del combustibile, sostituzione dello stoppino (da un professionista), rimozione delle batterie a fine stagione
Sicurezza	Arresto automatico in caso di scarsa aerazione, rilevatore di CO₂, protezione contro gli urti, griglia calda segnalata
Pezzi di ricambio e riparabilità	Stoppino, batterie, pompa a mano, tappo di trasporto; riparazioni da specialista autorizzato
Informazioni generali	Garanzia 4 anni, non utilizzare come riscaldamento principale, solo uso interno, altitudine max 1500 m

Domande frequenti - RS 240 ZIBRO

Quale tipo di combustibile utilizzare per lo Zibro RS 240?

Utilizzare solo un combustibile liquido per riscaldamento mobile conforme ai decreti francesi del 18/07/2002 e del 25/06/2010. Nel Regno Unito, cherosene di classe C1 (BS2869). Non usare mai benzina.

Come accendere la stufa RS 240?

Assicurarsi che il serbatoio sia pieno e che le batterie siano inserite. Attendere 30 min dopo il riempimento. Ruotare la manopola centrale completamente verso destra, quindi premere delicatamente il meccanismo di accensione. Non usare mai fiammiferi.

Cosa fare se l'apparecchio si spegne automaticamente?

È normale se l'ambiente è scarsamente aerato: l'apparecchio è dotato di un sistema di controllo della qualità dell'aria. Aerare l'ambiente (aprire una finestra o una porta) e riaccendere. Controllare anche le batterie.

Qual è l'autonomia del serbatoio?

Il serbatoio da 4,0 L offre un'autonomia di 16 a 18,8 ore in base alla regolazione della fiamma.

Come regolare l'altezza della fiamma?

Utilizzare la manopola di regolazione (manopola centrale) dopo 30 minuti di funzionamento. Ruotare per regolare la fiamma tra i segni mini e maxi indicati nel manuale. Una fiamma troppo alta produce fuliggine, troppo bassa provoca odori.

L'apparecchio emana un odore di 'nuovo' all'inizio, è normale?

Sì, i primi utilizzi possono emanare un odore. Aerare bene l'ambiente o accendere l'apparecchio all'esterno la prima volta. L'odore scompare dopo alcune ore.

Come effettuare la manutenzione del filtro del combustibile?

Rimuovere il serbatoio rimovibile, quindi il filtro. Pulirlo con combustibile pulito o un soffiatore (mai acqua). Rimontarlo. Eseguire regolarmente, specialmente se la fiamma si indebolisce.

Si può usare l'apparecchio in una cantina o seminterrato?

No, l'uso in ambienti situati sotto il livello del suolo è vietato. L'ambiente deve avere un'aerazione sufficiente (ingresso e uscita aria di 50 cm² ciascuno).

Come conservare l'apparecchio a fine stagione?

Lasciare che l'apparecchio consumi tutto il combustibile fino allo spegnimento. Pulirlo, rimuovere le batterie, pulire il filtro e riporlo nell'imballaggio originale, al riparo dalla polvere. Utilizzare combustibile nuovo ogni stagione.

Cosa fare se lo stoppino deve essere sostituito?

La sostituzione dello stoppino deve essere effettuata da un specialista autorizzato (consultare il rivenditore). La garanzia non copre l'usura normale dello stoppino.

MANUALE UTENTE RS 240 ZIBRO

1 Richiamare sempre l'attenzione dei bambini sui pericoli di una stufa accesa.
2 NON spostare la stufa se questa è accesa o se è ancora calda. In tal caso, NON riempirla di combustibile e non eseguire la manutenzione.
3 Porre la parte anteriore della stufa ad una distanza minima di 1,5 metri da pareti, tende, mobili, spray can e cilindro a gas. NON conservate il combustibile vicino alla stufa.

4 NON usare la stufa in locali polverosi e non porla in luoghi dove vi è una forte corrente d'aria. In entrambi i casi non si avrà una combustione ottimale.

5 Spegnere la stufa prima di uscire o prima di andare a letto.

6 Conservare e trasportare il combustibile nei contenitori appositi.

7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare SEMPRE il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).

8 NON usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).

9 La parte superiore della stufa diventa molto calda. La stufa NON può essere coperto (pericolo d'incendio). Evitare ogni contatto con il tettuccio e la griglia.

10 Assicurarsi SEMPRE che la ventilazione sia sufficiente.

11 Non posizionare il dispositivo di riscaldamento immediatamente sotto ad una presa di corrente.

12 Tenere fuori dalla portata dei bambini di età inferiore ai 3 anni, se non continuamente sotto la supervisione adulta. I bambini di età compresa tra i 3 e gli 8 anni possono solo accendere o spegnere il dispositivo a condizione che questo sia stato posizionato o installato nella posizione in cui dovrà rimanere una volta in funzione e a condizione che siano supervisionati o istruiti in merito all'utilizzo sicuro del dispositivo e che comprendano i rischi connessi. I bambini di età compresa tra i 3 e gli 8 anni non potranno collegare, regolare e pulire il dispositivo o eseguirne la manutenzione.

ATTENZIONE - Alcuni componenti di questo prodotto possono diventare molto caldi e causare scottature. È necessario prestare particolare attenzione in presenza di bambini e persone vulnerabili.

13 I bambini non dovrebbero giocare col dispositivo.

14 Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini senza supervisione.

15 NON state vicino alla stufa per troppo tempo.

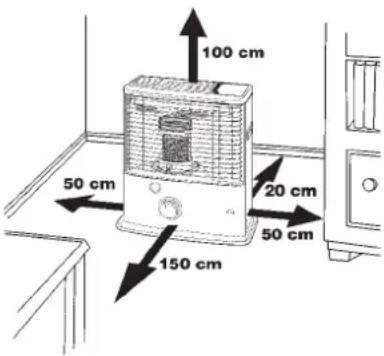

100 cm 50 cm 20 cm 50 cm 150 cm

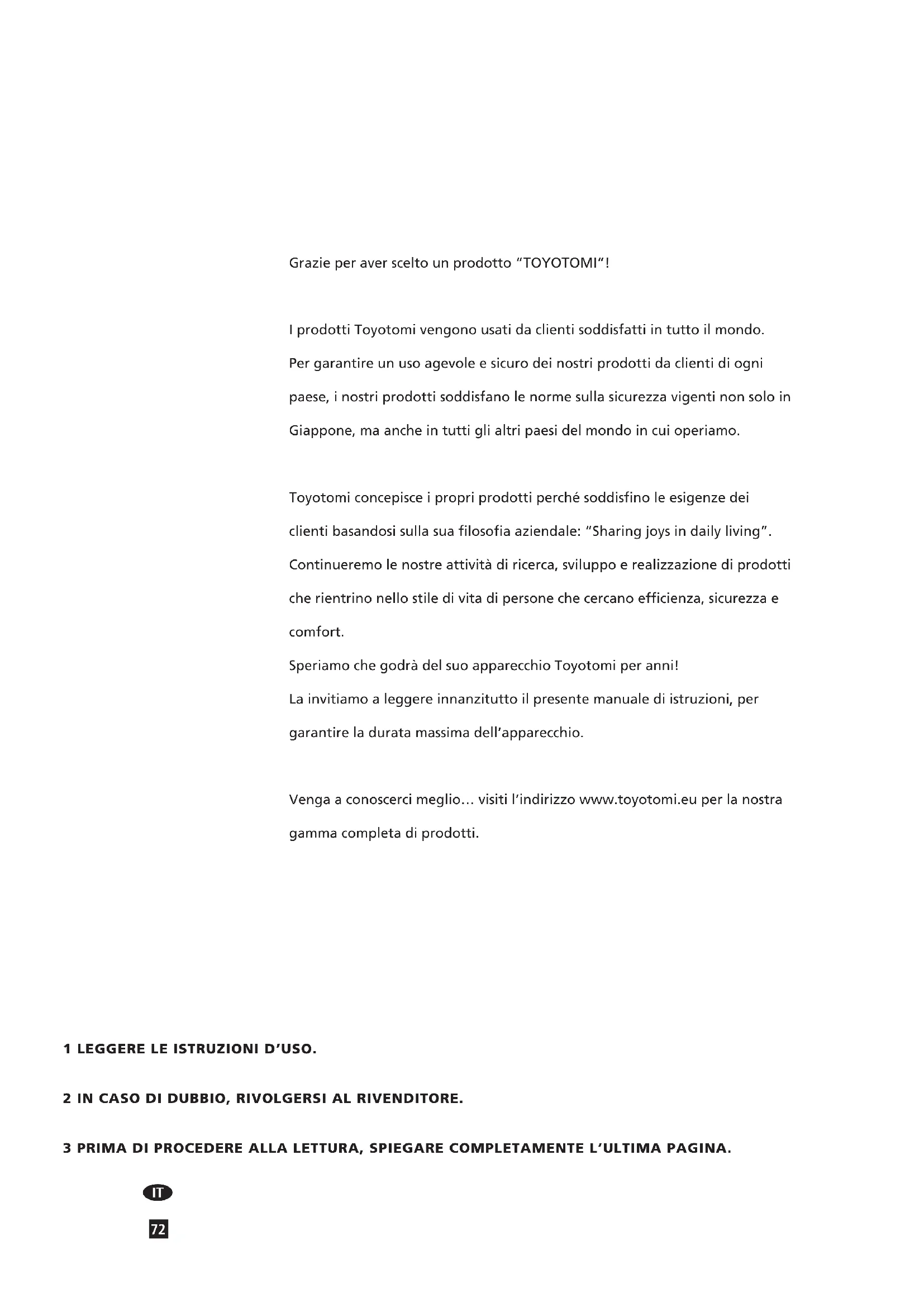

Grazie per aver scelto un prodotto "TOYOTOMI"!

I prodotti Toyotomi vengono usati da clienti soddisfatti in tutto il mondo. Per garantire un uso agevole e sicuro dei nostri prodotti da clienti di ogni paese, i nostri prodotti soddisfano le norme sulla sicurezza vigenti non solo in Giappone, ma anche in tutti gli altri paesi del mondo in cui operiamo.

Toyotomi concepisce i propri prodotti perché soddisfino le esigenze dei clienti basandosi sulla sua filosofia aziendale: "Sharing joys in daily living". Continueremo le nostre attività di ricerca, sviluppo e realizzazione di prodotti che rientrino nello stile di vita di persone che cercano efficienza, sicurezza e comfort.

Speriamo che godrà del suo apparecchio Toyotomi per anni! La invitiamo a leggere innanzitutto il presente manuale di istruzioni, per garantire la durata massima dell'apparecchio.

Venga a conoscerci meglio... visiti l'indirizzo www.toyotomi.eu per la nostra gamma completa di prodotti.

1 LEGGERE LE ISTRUZIONI D'USO.
2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.
3 PRIMA DI PROCEDERE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.

OSSERVAZIONI SULL'USO GENERALE

Qui di seguito vengono descritte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso.

1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estraibile ⑧ ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, fig. I).
3 Porre le batterie nello scomparto ⑩ (cfr. capitolo A, fig. F).
4 Controllare che la camera di combustione ③ sia in posizione eretta (cfr. capitolo A, fig. E).
5 Girare la manopola ② a destra fino a che non si ferma (cfr. capitolo C, fig. K).
6 Dopo l'accensione, occorre attendere 30 minuti prima di controllare ed eventualmente la fiamma (cfr. capitolo D).
7 Spegnere la stufa (cfr. capitolo E).

• Per evitare il rischio di un incendio, il serbatoio deve essere riempito dopo aver spento la stufa oppure in una stanza diversa da quella in cui la stufa è in funzione.
• Assicurarsi sempre che il serbatoio venga accuratamente richiuso dopo il rabbocco effettuato a distanza di sicurezza da ogni fonte di calore o fiamme libere (cfr. capitolo B).
• La prima volta, durante la combustione, la stufa avrà quel particolare odore di 'nuovo'.
• Stoccare tutti i contenitori di combustibile provvisti dei loro tappi e sigilli originali in luogo fresco e non esposto alla luce.
• Il combustibile invecchia. Cominciare ogni stagione fredda con nuovo combustibile.
• Usare solo combustibile liquido per stufe portatili di alta qualità e senza acqua, in conformità con le direttive locali (TOYOTOMI combustibile).
• Se si passa ad un'altra marca o tipo di combustibile fare bruciare dapprima la stufa fino a che non vi è più traccia del vecchio combustibile.

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTEMENTE

Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come riscaldatore nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage.

Questa stufa è dotata di un sistema di controllo di qualità dell'aria ⑪. Nel caso in cui il locale dove viene utilizzata la stufa sia troppo piccolo o non sufficientemente aerato, l'apparecchio si spegne automaticamente.

Per un riscaldamento confortevole e sicuro, assicurarsi che ci sia ventilazione sufficiente.

NOTA: per evitare che la stufa si spenga improvvisamente durante il funzionamento, si consiglia di tenere una finestra o una porta leggermente aperta.

Per ogni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, senza che sia necessaria una ventilazione supplementare (cfr. capitolo J). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta (2,5 cm). E importante che in tutti gli ambienti in cui si usa la stufa vi sia una presa d'aria sufficiente ed un'efficiente uscita per il ricambio dell'aria (entrambe le aperture devono avere una sezione Diagonale minima di 50 cm².)

Questo vale anche per locali molto isolati o senza ventilazione e/o situati al di sopra dei 1500 metri. Non usare la stufa portatile in cantine o altri spazi sotterranei.

Non sono ammesse modifiche al sistema di sicurezza, in quanto tali interventi inficiano la garanzia. In caso di dubbi rivolgersi al concessionario di zona.

Prestare la massima attenzione poiché la griglia e il tettuccio possono diventare caldi. Nel caso in cui l'apparecchio venga coperto, c'è il rischio di incendio. A causa delle alte temperature della stufa, si raccomanda di tenere i bambini a distanza di sicurezza.

SOLO PER LA FRANCIA: la stufa è stata progettata per funzionare esclusivamente con combustibile indicato per apparecchi di riscaldamento portatili funzionanti a combustibile liquido, come previsto dai Decreti dell'18-07-2002 e 25-06-2010. L'utilizzo di combustibili diversi è vietato. Rivolgersi al concessionario di zona per gli indirizzi dei nostri rivenditori di combustibile. La stufa a combustibile liquido è un apparecchio di riscaldamento supplementare, e non va considerata una fonte di calore per impieghi continuativi/permanenti.

SOLO PER IL REGNO UNITO: Usare esclusivamente combustibile a base di paraffina della Classe C1 in osservanza a BS2869; Parte 2, o prodotto equivalente.

L'utilizzatore deve attenersi alle seguenti prescrizioni per un uso appropriato dell'apparecchio:

NON

- usate benzina.

• utilizzare la stufa portatile a combustibile liquido nella roulotte, in barca e nella cabina di un veicolo.
• utilizzare la stufa portatile a combustibile liquido in ambienti non sufficientemente ventilati (visionare la scheda delle caratteristiche per le dimensioni minime dell'ambiente da riscaldare), in vani interrati e/o ad altitudini superiori ai 1500 metri.
• modificare i dispositivi di sicurezza della stufa.

L'impiego di questo tipo di riscaldamento in luoghi pubblici è regolamentato e richiede appositi permessi. Informarsi in precedenza sulle relative formalita.

IL COMBUSTIBILE GIUSTO

La stufa portatile è stata progettata per l'uso di un combustibile liquido per stufe portatili di alta qualità, puro, senza acqua, che assicura una combustione pulita ed ottimale (TOYOTOMI combustibile). Un combustibile di qualità inferiore può causare i seguenti problemi:

• accumulo eccessivo di catrame sullo stoppino
• combustione insufficiente
  • durata limitata della stufa
• fumo e/o cattivo odore
• accumulo sulla griglia o sul rivestimento.

Il combustibile giusto è quindi essenziale per un uso sicuro, efficiente e confortevole della stufa.

Solo con il combustibile giusto si è certi di un uso sicuro, efficiente e confortevole della stufa.

Questo tappo di trasporto si trova nella scatola. Serve per trasportare la stufa senza problemi dopo l'uso. Conservare con cura!

Non sono coperti dalla garanzia i danneggiamenti e/o difetti di funzionamento dell'apparecchio causati dall'utilizzo di un combustibile non idoneo.

Consultare sempre il sitio www.toyotomi.eu per la scelta del combustibile adatto alla stufa.

A INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la stufa dalla scatola e controllare il contenuto. Oltre alla stufa, devono essere presenti i seguenti componenti:

• una pompa a sifone per il combustibile
• un tappo per il trasporto
  • le istruzioni d'uso

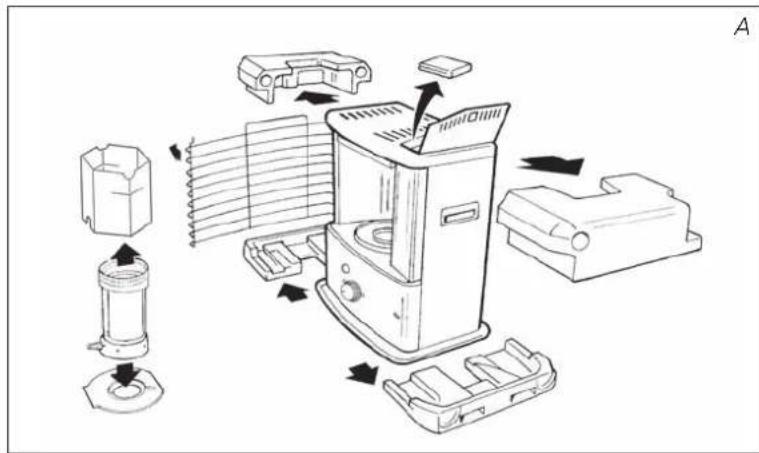

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.

2 Togliere il resto del materiale d'imballaggio:

- Togliere il materiale d'imballaggio in corrispondenza della griglia 6.

Sollevare la griglia dall'intaglio (fig. B) e tirarla in avanti.

• Togliere il materiale d'imballaggio sopra alla camera di combustione ③ (fig. C).
• Togliere la camera di combustione ③ dalla stufa. Rimuovere il materiale d'imballaggio (fig. D).
• Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se può essere spostata con la maniglia ④ leggermente verso sinistra e verso destra (fig. E). Chiudere la griglia: sollevarla leggermente per riposizionarla nella sua scanalatura.
• Aprire il coperchio del serbatoio estraibile ⑦ e togliere il pezzo di cartone.

3 Riempire il serbatoio estraibile come indicato nel capitolo B.
4 Rimuovendo le viti, togliere il coperchio e porre le batterie nell'apposito scomparto ⑩ sul lato posteriore della stufa (fig. F). Fare attenzione ai poli + e -. È meglio utilizzare batterie alcaline nuove (4x formato D).
5 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora questa non sia in bolla. Non cercare di correggere la posizione mettendo sotto la stufa libri o altro materiale.
6 Adesso la stufa è pronta per l'uso.

Non usare la stufa ad un'altezza superiore a 1500 m sul livello del mare.

Non riempire il serbatoio estraibile nello spazio abitativo, ma in un luogo più adatto (una parte di combustibile può sempre fuoriuscire). Compiere le seguenti operazioni:

1 Assicurarsi che la stufa sia spenta.

2 Aprire il coperchio ⑦ ed estrarre il serbatoio ⑧ dalla stufa (fig. G). Appoggiare il serbatoio (con il tappo in alto) e svitare il tappo (fig. H). NOTA: Il serbatoio può gocciolare leggermente.

3 Prendere la pompa a sifone per il combustibile ed inserire il tubo liscio, più rigido, nella tanica. Assicurarsi che questa sia più in alto rispetto al serbatoio estraibile (fig. 1). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estraibile.

4 Fissare la manopola che si trova sopra la pompa (verso destra).

5 Premere alcune volte la pompa, fino a che il combustibile non comincia a scorrere nel serbatoio estraibile. In seguito, non occorre più premere.

6 Durante il rifornimento, fare attenzione all'indicatore del combustibile nel serbatoio estraibile ⑨ (fig. J). Se questo è pieno, interrompere il rifornimento svitando (verso sinistra) la manopola sopra la pompa. Non riempire mai troppo il serbatoio, soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).

7 Lasciare scorrere di nuovo il combustibile ancora presente nella pompa verso la tanica e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio (fig. K). Asciugare eventuali tracce di combustibile.

8 Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estraibile nella stufa (con il tappo verso il basso). Chiudere il coperchio.

NOTA: Accertarsi di serrare il tappo del serbatoio del carburante e verificare che non vi siano perdite di carburante dal tappo, dopo che è stato installato. Inserire quindi il serbatoio del carburante asportabile nel riscaldatore.

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.

Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In questo modo lo stoppino può impregnarsi di combustibile. Ciò vale anche dopo che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino.

Prima di accendere la stufa, guardare sempre l'indicatore del combustibile 5 per assicurarsi che nel serbatoio estraibile vi sia una quantità sufficiente di combustibile (Verde=pieno, Rosso=vuoto).

Accendere sempre la stufa con l'ausilio della manopola ②. Non usare mai fiammi-feri o un accendino.

Compiere le seguenti operazioni:

1 Accendere la stufa girando la manopola ② a destra (fig. L). Esercitando una leggera pressione il regolatore può essere girato ulteriormente; il regolatore torna da sé alla posizione originale. In questo modo la posizione dello stoppino è al massimo e il meccanismo di sicurezza è inserito.

Se la stufa non si accende, significa che le batterie devono essere sostituite. È meglio utilizzare batterie alcaline nuove (4x formato D).

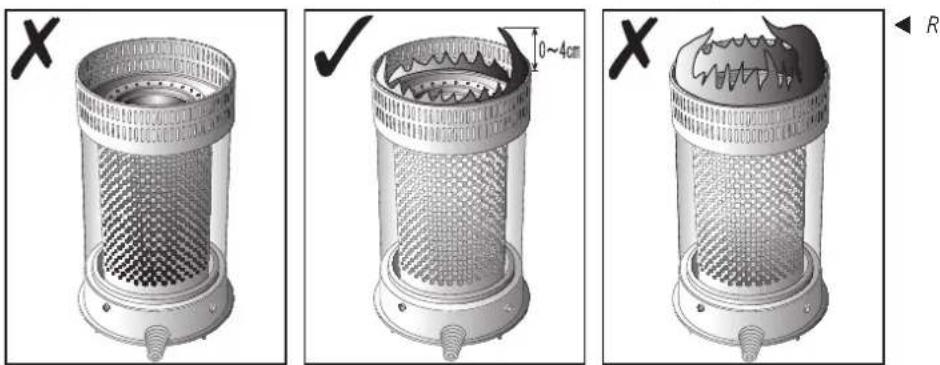

Dopo l'accensione della stufa controllare sempre che la camera di combustione ③ sia nella posizione corretta, spostandola con la maniglia ④ leggermente verso sinistra e destra (fig. E). Questo movimento deve avvenire senza intoppi. Se la camera di combustione non si trova nella posizione corretta, si avranno fumo e fuliggine.

Dopo l'accensione, occorre attendere 30 minuti prima di controllare ed eventualmente la fiamma. Una fiamma troppo alta può provocare fumo e fuliggine, mentre una fiamma troppo bassa può provocare cattivi odori. (fig. R). Regolare la fiamma all'altezza corretta utilizzando la manopola zigrinata ② (fig. S).

Le cause di una fiamma troppo bassa possono essere le seguenti:

• combustibile insufficiente (riempire il serbatoio)
• combustibile di cattiva qualità (consultare il rivenditore)
• ventilazione insufficiente (aprire leggermente una porta o una finestra)
• stoppino consumato (consultare il rivenditore oppure sostituire lo stoppino: cfr capitolo L)

Se il locale non è sufficientemente aerato, la stufa si spegne automaticamente. Dopo aver aerato l'ambiente (p.es. aprendo un pò di più una porta o una finestra) si può riaccendere la stufa.

Questa stufa è equipaggiate con un sistema di sicurezza che spegne la stufa dal momento che il serbatoio viene estratto (fig. G). Per accendre la stufa rimettre il serbatoio al suoposto e seguire l'istruzioni in capitolo C.

Premere il pulsante di spegnimento ①. La fiamma si spegne da sola (fig. N).

F GUASTI, CAUSE E SOLUZIONI

Se non si riesce a risolvere un guasto con l'aiuto delle indicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore della stufa.

NON SI RIESCE AD ACCENDERE LA STUFA.

• Le batterie non sono installate correttamente nello scomparto. Controllare (fig. F).
• Le batterie non hanno più una carica sufficiente per l'accensione. Sostituirle (fig. F).
• La stufa non ha più combustibile oppure lo stoppino deve essere sostituito. Dopo aver installato il serbatoio estraibile pieno, attendere 30 minuti prima di procedere all'accensione.

FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE.

• La camera di combustione ③ non è stata installata correttamente. Correggerne la posizione con la maniglia ④, fino a spostarla facilmente verso sinistra e verso destra.
• Il combustibile è vecchio. Cominciare ogni stagione fredda con nuovo combustibile.
• Si fa uso del combustibile sbagliato. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo 'Osservazioni generali').
• All'interno della stufa si ha un accumulo di polvere. Rivolgersi al rivenditore.
• L'altezza dello stoppino non è stata regolata. Rivolgersi al rivenditore.

LA STUFA SI SPEGNE LENTAMENTE.

• Il serbatoio estraibile è vuoto. Cfr. il capitolo B.
• Nel filtro c'è dell'umidità. Asciugare il filtro (Cfr. capitolo H, fig. P).
• Nel serbatoio inferiore vi è dell'umidità. Rivolgersi al rivenditore.
• Lo stoppino è indurito sulla parte superiore. Fare bruciare la stufa fino a che non vi è più combustibile (capitolo H). Usare il combustibile giusto.
• Si fa uso di combustibile vecchio. Cominciare ogni stagione fredda con combustibile nuovo.

LA STUFA CONTINUA A BRUCIARE AL MINIMO.

• Lo stoppino è troppo basso. Rivolgersi al rivenditore.
• Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile. Riempire il serbatoio estraibile di combustibile ed attendere 30 minuti prima di procedere all'accensione.
• Si fa uso di combustibile vecchio o del tipo sbagliato. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo 'Osservazioni generali').
• Il locale non ha una ventilazione sufficiente. Rivolgersi al rivenditore.

LA STUFA BRUCIA TROPPO, CON FIAMME NON REGOLARI.

• Quando la stufa è nuova la fiamma tenderà ad essere alta per il fatto dei nuovi componenti. La fiamma si ridurrà dopo circa 10 ore di funzionamento.
• Si fa uso di un combustibile sbagliato, troppo volatile. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo 'Osservazioni generali').
• Lo stoppino è troppo alto. Rivolgersi al rivenditore.

La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie difficili da eliminare. Normalmente sono solo 4 le parti che si consumano.

1. LE BATTERIE

Le batterie possono essere sostituite. Controllare il suono della scarica di scintille. Se il suono è fioco, il voltaggio della batteria è basso. Sostituire la batteria. Controllare il bruciatore d'accensione dopo la procedura di manutenzione 3 se il suono non cambia dopo la sostituzione della batteria. Non gettare le batterie vecchie fra i rifiuti domestici. Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici.

2. LO STOPPINO

Per prolungare la durata dello stoppino, ogni tanto occorre fare bruciare la stufa fino a che non è completamente vuota (fino a che non si spegne da sola), soprattutto quando si nota che la fiamma diventa più debole. Se si fa bruciare la stufa fino a che è vuota, si può creare un odore cattivo; per questo si consiglia di compiere quest'operazione al di fuori dello spazio abitativo.

3. ELETTRODI

Se gli elettrodi si sporcano con carbone o catrame, pulirli. Se gli elettrodi sprofondano nello stoppino, possono derivarne guasti di accensione. Verificare la posizione degli elettrodi. Fare attenzione a non versare l'acqua sugli elettrodi.

4. IL FILTRO

Controllare periodicamente anche il filtro del carburante:

Togliere il serbatoio estraibile ⑧ e il filtro dalla stufa (fig. P). Poiché possono cadere alcune gocce di carburante, tenere un panno a portata di mano. Picchiettare il filtro su una superficie rigida, tenendolo capovolto, per togliere lo sporco. (Non pulirlo mai con acqua!) Riporre il filtro nella stufa.

L'utente non deve rimuovere da solo le parti della stufa. Per un'eventuale riparazione contattare sempre il rivenditore.

! Prima di procedere alla manutenzione lasciare raffreddare la stufa.

Nel fare manutenzione per la vostra sicurezza vi suggeriamo di usare dei guanti.

H IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisca tutto il combustibile in essa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:

1 Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare fino ad esaurimento del combustibile.

2 Lasciare raffreddare la stufa.

3 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.

4 Togliere le batterie dalla stufa ⑩ e conservarle in un luogo asciutto.

5 Pulire il filtro (cfr. capitolo G).

Il filtro

6 Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell'imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la stagione successiva. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformemente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni. Cominciare in ogni caso la nuova stagione fredda con del combustibile nuovo. Quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).

I TRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estraibile ⑧ dalla stufa e rimuovere il filtro del combustibile (fig. P). Questo può perdere qualche goccia di combustibile; tenere un panno a portata di mano. Conservare il filtro ed il serbatoio estraibile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtro (fig. M) e premerlo bene.
4 Trasportare la stufa sempre in posizione eretta.

J SPECIFICHE

Accensione elettrica Dimensioni (mm)			larghezza	428
Combustibile	petrolio	(con piastra inferiore)		profondità	295
Capacità (kW)	2,04-2,40			altezza	453
Spazio riscaldabile ( m^3 ) **	40-85	Accessori:		tappo per il trasporto
			pompa a sifone per il combustibile
Consumo di combustibile (l/ora)	0,213-0,250	Batterie necessarie		4x LR20, MIN 1300
Consumo di combustibile (g/ora)	170-200			1,5V, size D
Autonomia (ora)	16-18,8	Tipo di stoppino		F
Capacità serbatoio estraibile (litri)	4,0	Peso (kg)		7,5

Monitoraggio della qualità della ventilazione (ricambio di aria): Lettura immediata del livello di emissione di anidride carbonica CO ^2 (NDIR CO ^2 -sensor 11).

** valori riportati sono indicativi

tappo per il trasporto

K CONDIZIONI DELLA GARANZIA

La stufa ha una garanzia di 48 mesi a partire dalla data d'acquisto. Entro questo periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati gratuitamente. Le condizioni sono le seguenti:

1 La Toyotomi Europe Sales B.V. rifiuta esplicitamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolungamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come le batterie, la resistenza, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può anche costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell'acquirente.

Per prevenire spese inutili, si consiglia dapprima di consultare con attenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

SOSTITUZIONE DELLO STOPPINO

L PRIMA DI PROCEDERE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA.

1 Aprire lo sportellino del serbatoio e togliere il serbatoio estraibile.
2 Togliere le batterie dal suo comparto 10.
3 Sollevare la griglia dall'incastro e tirarla in avanti. Togliere la camera di combustione dalla stufa. Chiudere la griglia.
4 Sfilare la manopola dalla stufa.
5 Svitare le tre viti del mantello della stufa, poste nella sua parte inferiore. Spostare leggermente in avanti il mantello e sollevarlo dalla base della stufa.
6 Svitare i galletti che fissano il piano di combustione alla vaschetta.
7 Sollevare il piano di combustione dalla vaschetta e posarlo accanto alla stufa. (Fare attenzione a non scollegare i fili).
8 Togliere la vite dal pernio tendendo fermo il supporto, dopodiché rimuoverlo.
9 Girare completamente il pernio in senso orario.
10 Girare l'anello porta stoppino in senso orario, sollevandolo. Toglierlo dal camino d'aspirazione.
11 Comprimere lo stoppino per liberarlo dai tre punti di ancoraggio e sfilarlo dall'anello porta stoppino. Indossare i guanti e assicurarsi di avere a portata di mano un recipiente dove mettere lo stoppino vecchio.

12 Reinserire lo stoppino nell'anello porta stoppino rispettando il giusto verso indicato sull'anello porta stoppino stesso.
13 Inserire l'anello porta stoppino (completo di stoppino) nel camino d'aspirazione. Girare l'anello porta stoppino in senso orario per fissarlo alla manopola.
14 Inserire il supporto e riavvitare la vite che tiene fermo il pernio.
15 Rimettere a posto il piano di combustione.
16 Avvitare gradualmente i galletti.
17 Inserire di nuovo la manopola nella sua sede. Ruotare la manopola completamente verso destra. Premere il tasto di spegnimento. Controllare che lo stoppino si abbassi del tutto. Ripetere più volte questo controllo. Se lo stoppino non si abbassa completamente, non è stato montato bene nel suo meccanismo. In questo caso la procedura deve essere ripetuta a partire dal n° 12. Sfilare la manopola dalla stufa.
18 Rimettere al suo posto il mantello e riavvitare le tre viti. Rimettere a posto la manopola e poi la camera di combustione. Controllare che quest'ultima sia in posizione verticale, prendendola dalla maniglia della camera di combustione e muovendola verso destra e sinistra. Chiudere la griglia.
19 Rimettere al suo posto il serbatoio pieno e riporre le batterie nell'apposito vano (fare attenzione ai poli + e-). Dopo aver rimesso a posto il serbatoio e le batterie, aspettare 30 minuti prima di riaccendere la stufa.

(c) Classe di efficienza energetica A

(e) La potenza termica indiretta N/A

(f) Indice di efficienza energetica 95.0%

(g) Efficienza utile 100%

(h) Eventuali precauzioni

Per istruzioni di installazione e manutenzione vi preghiamo di fare riferimento al manuale prodotto.

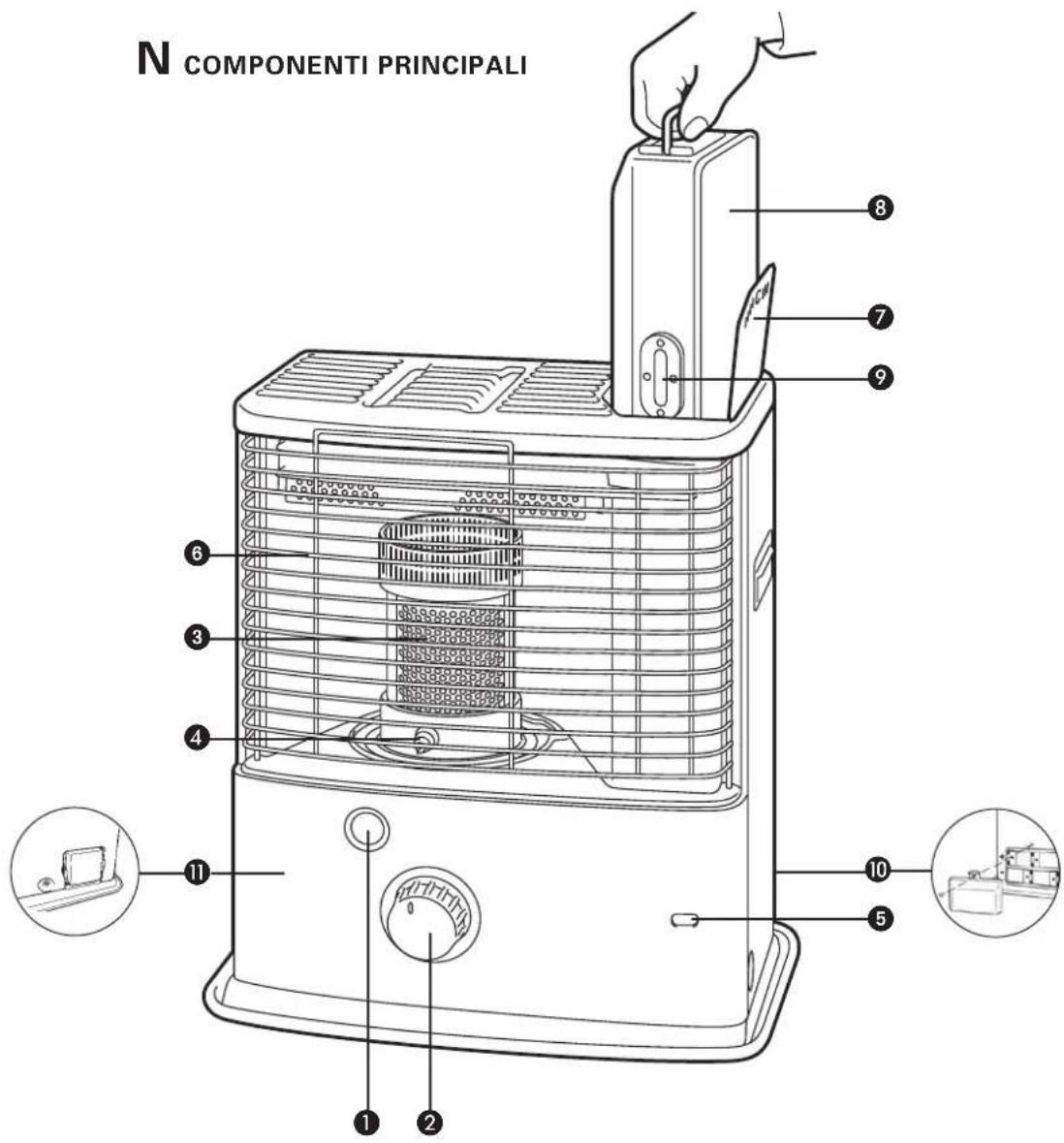

N COMPONENTI PRINCIPALI ① ② ③ ④ ⑥ ⑦ ⑧ ⑨ ⑩ ⑤

① Pulsante di spegnimento rapido

② Manopola

③ Camera di combustione

4 Maniglia della camera di combustione

5 Indicatore del combustible

6 Griglia

⑦ Sportellino del serbatoio estraibile

⑧ Serbatoio estraibile

9 Indicatore del combustible nel serbatoio estraibile

⑩ Scomparto delle batterie

⑪ Sistema di controllo della qualità dell'aria

Il presente prodotto non è adatto a funzioni di riscaldamento primario.

In caso aveste bisogno di ulteriori informazioni o riscontraste particolari problemi che non sono presi in considerazione nel presente manuale, vi invitiamo a visitare il nostro sito www.toyotomi.eu o contattare la nostra assistenza (il cui numero di telefono è indicato nel nostro sito www.toyotomi.eu)
