Caractéristiques	Détails
Type de chauffage	Chauffage à pétrole portable
Puissance de chauffage	4 kW
Capacité du réservoir	5 litres
Autonomie	Jusqu'à 12 heures
Poids	10 kg
Dimensions	40 x 40 x 60 cm
Système de sécurité	Arrêt automatique en cas de basculement
Utilisation intérieure/extérieure	Intérieur uniquement
Maintenance	Nettoyage régulier du filtre et du réservoir
Accessoires inclus	Notice d'utilisation, clé de remplissage
Garantie	2 ans

FOIRE AUX QUESTIONS - LC 400 ZIBRO

Pourquoi mon ZIBRO LC 400 ne s'allume pas ?

Vérifiez que le réservoir de combustible est plein et que l'appareil est correctement branché. Assurez-vous également que le thermostat est réglé à une température supérieure à celle de la pièce.

Comment nettoyer le ZIBRO LC 400 ?

Éteignez l'appareil et débranchez-le. Utilisez un chiffon doux et humide pour nettoyer l'extérieur. Pour l'intérieur, consultez le manuel d'utilisation pour des instructions spécifiques sur le nettoyage du brûleur et du réservoir.

Quel type de combustible dois-je utiliser pour le ZIBRO LC 400 ?

Le ZIBRO LC 400 utilise du pétrole désaromatisé ou du combustible kerosène. Ne pas utiliser d'autres types de carburant.

Que faire si l'appareil émet une odeur désagréable ?

Une odeur peut indiquer un problème de combustion. Éteignez l'appareil, vérifiez le réservoir et le filtre, et nettoyez-les si nécessaire. Si l'odeur persiste, contactez un professionnel.

Comment régler la température sur le ZIBRO LC 400 ?

Utilisez le thermostat intégré pour régler la température souhaitée. Tournez le bouton de réglage jusqu'à atteindre la température désirée.

Mon ZIBRO LC 400 ne chauffe pas suffisamment, que faire ?

Assurez-vous que le filtre est propre et que le réservoir de combustible est plein. Vérifiez également que les fenêtres et les portes sont bien fermées pour éviter les pertes de chaleur.

Comment savoir quand il est temps de faire l'entretien du ZIBRO LC 400 ?

Vous devriez effectuer un entretien régulier tous les ans, ou plus souvent si l'appareil est utilisé intensivement. Consultez le manuel d'utilisation pour des recommandations spécifiques.

Le ZIBRO LC 400 fait du bruit, est-ce normal ?

Un léger bruit est normal pendant le fonctionnement, mais si l'appareil émet des bruits forts ou inhabituels, éteignez-le et vérifiez les composants internes ou contactez un professionnel.

Que faire si le réservoir de combustible fuit ?

Éteignez immédiatement l'appareil et débranchez-le. Nettoyez la zone affectée et vérifiez le réservoir ainsi que les joints. Si la fuite persiste, contactez un professionnel.

MODE D'EMPLOI LC 400 ZIBRO

La marque NF garantit

la qualité de cet article

suivant les normes françaises

et Réciprocertificat

de l'application NF 128

CONFORME À LA NORME NF D 35-300 : 1992, NF EN 60335-1 : MAI 2013

NF EN 50106 : septembre 2009 ET AUX DECRET 92-1280 et DECRET 2004-954,

AUX SPECIFICATIONS COMPLEMENTAIRES DEFINIES PAR LES REGLES DE

CERTIFICATION DE LA MARQUE NF 128

Principales characteristiques certifies:

• Sécurité du dispositif d'allumage
• Débit calorifique
• Efficacité des dispositifs de sécurité Stabilité
• Contrôle de la teneur en NOx dans les produits de combustion
• Contrôle de la qualité de la combustion (absence de CO) Endurance
• Intermittence

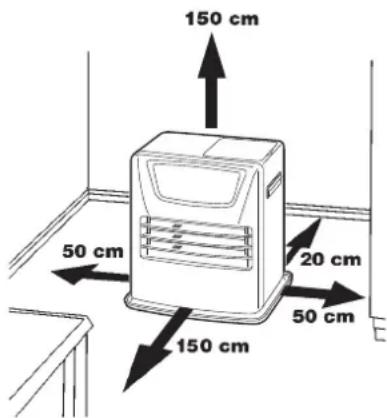

Conseils d'utilisation et d'entretien

Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur

I'appareil

Référence et numéro de lot ou de série de l'article : se reporter au produit

En cas d'insatisfaction, consultez d'abord:

Si une difficulté subsistait, vous pouvez écrire à:

Eurovent Certita Certification

48/50, rue de la Victoire

75009 PARIS

1 Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l'appareil. 2 NE déplacez PAS l'appareil lorsqu'il chauffe ou s'il est encore brûlant. Dans ces conditions, il NE faut PAS ajouter du combustible ni entreprendre l'entretien de l'appareil. 3 Placez l'avant de l'appareil à au moins 1,5 mètre du mur, des rideaux, des meubles, aerosol et bouteille de gaz. NE rangez PAS le réservoir de combustible près du poêle. 4 N'UTILISEZ PAS l'appareil dans des pièces poussiéreuses ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. NE PAS utiliser l'appareil près d'un point d'eau (bain, douche, piscine, etc.). 5 Eteignez l'appareil avant de sortir ou d'aller vous coucher. Si vous nevez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible TOUJOURS dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). 8 N'UTILISEZ JAMAIS l'appareil dans des endroits où des gaz, solvants ou vapeurs nocives (par exemple: gaz d'échappement ou vapeurs de peinture) peuvent être présents. 9 La grille de l'appareil devient brûlante. Ne pas couvrir l'appareil (risques d'incendie). 10 Aérez TOUJOURS suffisamment. 11 L'appareil de chauffage ne doit pas être situé immédiatement en dessous d'une prise de courant. 12 Les enfants de moins de 3 ans devraient être tenus à l'écart à moins d'être surveillés en permanence. Les enfants âgés de 3 ans et de moins de 8 ans doivent uniquement allumer/éteindre l'appareil à condition qu'il ait été placé ou installé dans sa position normale de fonctionnement prévu et qu'ils soient sous surveillance ou qu'ils aient reçu des instructions concernant l'utilisation de l'appareil de manière sûre et qu'ils comprennent les risques encourus. Les enfants âgés de 3 ans et de moins de 8 ans ne doivent pas brancher, régler et nettoyer l'appareil ni effectuer l'entretien d'utilisateur.

ATTENTION - Certaines parties de ce produit peuvent venir très chaudes et provoquer des brûlures. Une attention particulière doit être accordée aux endroits où les enfants et les personnes vulnérables sont présents.

13 Ne pas laisser les enfants jouer avec l'appareil. 14 Les enfants ne doivent pas être chargés du nettoyage et de l'entretien de l'appareil sauf s'ils sont encadrés. 15 NE DEMEUREZ PAS LONGTEMPS À PROXIMITÉ DU POÊLE.

Ne pas jeter vos appareils électriques avec vos ordures ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

Merci d'avoir acheté un appareil fabriqué avec le plus grand soin dans les usines japonaises de Toyotomi, créateur du poêle à pétrole « ZIBRO ». Nous espérons que cet appareil vous donnera toute satisfaction et vous procurera beaucoup de moments très... chaleureux!

Votre appareil est immédiatement opérationnel et ne nécessite ni installation ni évacuation, ce qui en fait un mode de chauffage parfaitement mobile et autonome. Ce chauffage mobile à combustible liquide est un appareil de chauffage d'appoint à fonctionnement intermittent, il doit donc être utilisé dans des conditions prévues à cet effet.

De même, s'agissant d'un appareil de chauffage, le strict respect des règles suivantes est impératif afin de garantir la sécurité de l'utilisateur selon la marque NF 128:

Avertissement de sécurité

Chaque pièce où le chauffage mobile à combustible liquide est utilisé doit être munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice). Éviter tout contact avec la grille qui peut être très chaude.

Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes : interdiction d'utiliser l'appareil dans les caravanes, bateaux et cabines de véhicules, dans les pièces insuffisamment aérées ou situées en dessous du niveau du sol.

L'utilisation de cet appareil dans des locaux recevant du public (ERP) est conditionnée à une démarche réglementée, il est impératif de se renseigner auparavant.

Ne jamais intervenir sur les dispositifs de sécurité du chauffage ; de façon générale, les réparations, le remplacement des pièces importantes et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agrés et reconnus par le fabricant.

Ne jamais intervenir sur le câble d'alimentation pour les appareils à alimentation électrique : si le câble d'alimentation de cet appareil est endommagé, son remplacement doit être réalisé par le fabricant (ou par un atelier de réparations/agréé par l'importateur) afin d'éviter un danger.

Avertissement combustible

Le combustible à utiliser doit être uniquement un combustible pour chauffage mobile à combustible liquide conforme aux arrêts du 25/06/2010 et 18/07/2002. L'usage de tout autre combustible est interdit.

Le remplissage du réservoir doit se faire (sécurité contre l'incendie) :

• appareil à l'arrêt,
• dans un autre local que celui où est installé le chauffage,

dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de deux nus.

L'utilisation dans les grandes LIGNES

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D'UTILISATION reprend chaque étape en détail.

1 Retirez les différents emballages (voir le chapitre A, fig. A). 2 Remplissez le réservoir amovible 6 (voir le chapitre B, fig. C). 3 Branchez la fiche dans la prise de courant. 4 Allumez l'appareil à l'aide de la touche (voir le chapitre F). 5 Modifiez si nécessaire la température à votre convenance à l'aide des touches de réglage (voir le chapitre G). 6 Pour éteindre l'appareil, appuyez sur la touche 12.

Le remplissage du réservoir doit se faire (sécurité contre l'incendie) : - soit appareil à l'arrêt, - soit dans un autre local que celui où est installé le chauffage,

• Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de deux nus (voir le chapitre B).
• Voiture appareil dégagera une odeur de 'neuf' en chauffant pour la première fois.
• Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
• Utilisez uniquement paraffine de haute qualité, sans eau et pure conformément à la législation locale (TOYOTOMI combustible).
• Si vous changez de marque et/ou de type de combustible, vous devez d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.

Aérés toujours suffisamment

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour toute référence ultérieure. Installez cet appareil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un jour, une cuisine ou un garage.

Cet appareil est equipped d'un système de contrôle de la qualité de l'air ②. Lorsque la pièce n'est pas suffisamment aérée ou que l'appareil est utilise dans une pièce qui est trop petite, l'appareil se coupera automatiquement.

Pour vous et votre sécurité, assurez-vous que la pièce où se trouve l'appareil est suffisamment aérée.

REMARQUE: Afin d'éviter toute coupure intempestive, nous conseillons d'entrouvrir une porte ou une fenêtre lorsque l'appareil est en service.

Quel que soit le modèle, vous devez toutes prévoir une pièce de volume minimal/afin d'utiliser l'appareil en toute sécurité, sans aération supplémentaire (voir le chapitre Q). Si le volume de la pièce est plus petit que celui préconisé, vous devez toutes entrebailler une fenêtre ou une porte (2,5cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice).

Nous recommandons également de le faire dans des pièces très isolées ou sans courants d'air et / ou à haute altitude. N'utilisez pas votre poêle dans des caves ou des pièces souterraines.

Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pouvons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.

PARTICULIÈREMENT POUR FRANCE: Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide (conforme aux arrêtés du 18/7/2002 et du 25/6/2010). L'usage de tout autre combustible est interdit. Réclamez-le chez votre revendeur ou consultez notre site internet pour l'adresse de nos points de ventes. Le chauffage mobile à combustible liquide est un appareil de chauffage d'appoint à fonctionnement intermittent.

NOTE SPECIALE POUR LE ROYAUME-UNI: N'utilise que du pétrole de classe C1 ou équivalent, en conformité avec la norme 'BS2869- Part 2'.

Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:

Interdiction

-d'utiliser de l'essence.

• d'utiliser le chauffage mobile à combustible liquide dans les caravanes, les bateaux et les cabines de véhicules.
• d'utiliser le chauffage mobile à combustible liquide dans les pièces insuf u niveau plus haut que 1900 mètres.
• de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage.

L'utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est impératif de se renseigner auprès ant.

Votre appareil mobile de chauffage est conçu pour être utilisé avec un combustible de haute qualité, pur et sans eau (TOYOTOMI combustible). Seuls ces combustibles vous assurent une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par:

• un risque accru de pans
• une combustion imparfaite
• une réduction de la durée de vie de l'appareil
• un dégagement de fumée et/ou de mauvaise odeur
• un dépôt sur la grille ou le manteau. Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil.

La garantie ne couvre pas les dommages et/ou pannes de l'appareil mobile de chauffage causés par l'utilisation d'un combustible autre que celui qui est recommandé.

Pour connaître le combustible le mieux adapté, consultez votre revendeur (www.toyotomi.eu).

Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil.

Vous trouvez ce bouchon de transport séparément dans le carton. Pour transporter

L'appareil dans votre véhicule, utilisez obligatoirement le bouchon

de transport. Il faut donc bien le conserver!

Installation de l'appareil

1 Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l'appareil, vous devez disposer:

• d'une pompe à main
• d'un bouchon de transport
• du présent manuel d'utilisation

Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

2 Ouvrez le couvercle du réservoir amovible 4 puis retirez la cale de carton. 3 Remplissez le réservoir amovible comme indiqué au chapitre B. 4 La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. 5 Branchez la fiche 10 dans la prise de courant (230 volts CA - 50 Hz) et régalez l'heure à l'aide des touches de réglage 14 (voir le chapitre C). 6 Votre appareil est maintenant prêt à l'emploi.

Reglage d'altitude

1 Si l'appareil de chauffage est utilisé à une altitude de 800 m à 1300 m, utilisez le mode d'altitude 1. Appuyez sur le bouton d'altitude 2 avec une fine tige comme un clip et branchez-le dans la prise simultanément. Ensuite, "I" apparait à l'écran. 2 Si le chauffage est utilisé à une hauteur de 1300 m à 1900 m, utilisez le mode d'altitude 2. Après avoir réglé le mode d'altitude 1, appuyez sur le bouton d'altitude 2 avec une fine tige et branchez-le à nouveau simultanément. Ensuite, "2 A" sera affiché à l'écran. 3 Désactivez le mode altitude en appuyant simultanément sur le bouton d'altitude et sur la prise de courant après avoir réglé le mode d'altitude 2. Ensuite, "O" apparait à l'écran et "A" disparait.

REMARQUE: Lorsque le mode d'altitude 1 est défini, le repère d'altitude "A" est allumé à l'écran. Lorsque le mode d'altitude 2 est réglé, le repère d'altitude "A" clignote pendant le fonctionnement.

REMARQUE: En cas de panne de courant ou de déconnexion de l'appareil de chauffage, le réglage de l'altitude restera.

Ne pas utiliser l'appareil à une altitude supérieure à 1900 mètres.

Changer le volume

Cet appareil de chauffage peut changer le volume sonore du buzzer. Le réglage initial est au niveau élevé.

1 Appuyez sur la touche SAVE 16 et maintenez-la enfoncée pendant plus de 3 secondes, puis le volume sonore du buzzer passe de Elevé à Bas. 2 Appuyez à nouveau sur la touche SAVE 16 et maintenez-la enfoncée pendant plus de 3 secondes, puis le volume sonore du buzzer passe de Bas à Elevé.

REMARQUE: Le niveau de volume est uniquement Bas et Élevé, mais l'alarme par le dispositif de sécurité retentit au niveau Élevé.

REMARQUE: Lorsque le chauffage a été débranché ou après une panne de courant, le volume correspondra au réglage initial Élevé.

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:

Assurez-vous que l'appareil est éteint. 2 Soulevez le couvercle, dégagez le réservoir amovible et retirez-le de l'appareil (fig. B). Posez le réservoir amovible (côté bouchon vers le haut, côté poignée par terre) puis dévissez le bouchon du réservoir (fig. C).

REMARQUE: Quelques gouttes de combustible peuvent encore s'écouler du réservoir.

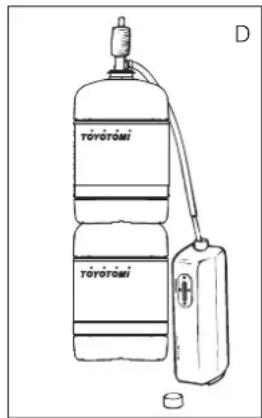

3 Prenez la pompe à main (voir manuel d'utilisation de la pompe) et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. D). Introduisez le tuyau flexible dans l'orifice du réservoir amovible. 4 Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. E). Si celle-ci est pleine, désamorcez la pompe. Ne replissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate). 5 Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible eventuellement renversé. 6 Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture du réservoir rechargé en dehors de toute source de chaleur ou de deux nus. Remettez le réservoir amovible dans l'appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.

Introduisez la fiche dans la prise de courant (220/230 Volts AC/50Hz). La touche de mise en route doit être en position OFF. Pour effectuer le réglage du temps, appuyez d'abord sur les touches de réglage 14. Pour effectuer le réglage du jour, appuyez d'abord sur la touche extension/day/set (weekly timer) 16.

Les 4 chiffres de l'écran commenceront à clignoter quand vous appuyez sur une des touches. Appuyez ensuite sur le bouton (▼ hour) jusqu'à atteindre l'heure actuelle. Pour les minutes, appuyez sur la touche (▲ min.). Pour le jour, appuyez sur la touche extension/day/set 18.

En appuyant une seule fois, vous augmentez la valeur petit à petit. Si vous maintenez la touche enfoncée, la valeur continue à augmenter jusqu'à ce que vous relâchiez la touche. Au bout de 10 secondes environ, les 4 chiffres s'arrêtent de clignoter et le réglage sera enregistré (fig. F). 5 minutes après l'extinction de l'appareil, l'information sur l'afficheur disparaîtra et l'appareil sera en position réserve (stand-by). En appuyant sur un bouton quelconque, l'heure sera visible.

En cas de coupure de courant ou si la prise est débranchée pendant une période de plus de 30 minutes, vous devez procéder de nouveau au réglage.

Quand les 4 chiffres arrêtent à clignoter, les valeurs insérées sont mémorisées.

Exemple de programmation du Weekly Timer intégré:

	Lundi Mardi Mercredi Jeudi Vendredi Samedi Dimanche
P1 ON 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:30 6:32:00 7:00 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:44 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:47 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:49 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:46 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:48 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:45 8:42 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

• Un maximum de 3 programmations par jour est possible.
• Chaque jour de la période peut être programmé de façon différente.
• Intervalle de temps minimal entre 2 mises en route/arrêt ou entre 2 programmes : 1 heure.
• Il est possible de choisir d'utiliser ou non le Weekly Timer.
• Les programmations sont sauvegardées dans la mémoire, même si l'appareil est débranché.

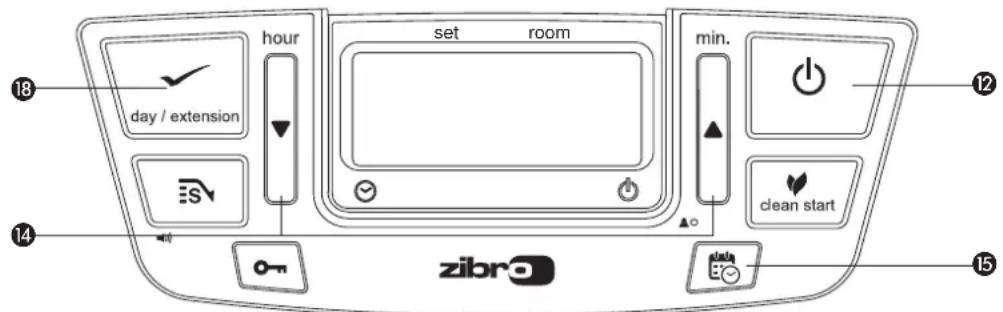

Programmation du WEEKLY TIMER

Eteindre l'appareil s'il fonctionne. Appuyer sur le bouton "timer" ⑤. Vous devez avoir programmé l'heure et le jour actuels. Sélectionner le jour que vous souhaitez programmer à l'aide des touches de réglage ⑥. En appuyant la touche ▲ une seule fois, vous augmentez la valeur petit à petit. En appuyant la touche ▼ vous diminuèz la valeur petit à petit.

Appuyer sur extension/day/set 18 pour sélectionner le jour désiré. L'écran affiche alors :

A l'aide des touches ∇ et △ 14, vous pouvez CHOISIR les programmes P1, P2 ou P3. Vous pouvez également CHOISIR l'option Copy (voir paragraphe « copier une programmation d'un jour à l'autre). Appuyer sur extension/day/set 18 pour sélectionner le programme désiré.

A l'aide des touches de réglage 14, CHOISISSEZ l'heure à laquelle le convecteur s'allumera V vous diminuez la valeur petit à petit. Appuyer sur extension/day/set 18 pour confirmer l'heure désirée de mise en route.

A l'aide des touches de réglage 14, désissez ensuite les minutes pour compléter l'heure désirée de démarriage ∨ vous diminuez la valeur petit à petit. Appuyer sur extension/day/set 18 pour confirmer les minutes pour la mise en route.

A l'aide des touches de réglage 14, désélectionnez ensuite l'heure à laquelle le convecteur s'éteindra.

En appuyant sur la touche une seule fois, vous augmentez la valeur petit à petit. En appuyant sur la touche , vous diminuez la valeur petit à petit.

Appuyer sur extension/day/set 18 pour confirmer l'heure d'arrêt de l'appareil. z ensuite l'heure à laquelle le convecteur s'éteindra.

À l'aide des touches de réglage 14, désélectionnez ensuite les minutes pour compléter l'heure désirée d'arrêt de l'appareil. En appuyant sur la touche 1 une seule fois, vous augmentez la valeur petit à petit. En appuyant sur la touche 1 « », vous diminuez la valeur petit à petit. Appuyer sur extension/day/set 13 pour confirmer les minutes de l'arrêt.

Les indications du programme 1 pour lundi sont enregistrées et l'écran indique SET pendant 3 secondes.

Après ces 3 secondes, CHOISIR un autre jour pour une nouvelle programmation ou mettre fin au mode programmation en appuyant sur la touche timer.

Appuyez sur le bouton timer pour quitter le mode weekly timer et revenir à l'heure et au jour affichés. Le voyant timer s’éteint.

COPIER une programmation d'un jour à l'autre

Utiliser la fonction copier (copy) si vous souhaitez la même programmation pour plusieurs jours de la semaine.

Éteindre l'appareil s'il fonctionne. Appuyer sur le bouton timer 15. Utiliser les touches de réglage 14 jusqu'à ce que le jour que vous souhaitez copier apparaisse à l'écran.

Appuyer sur la touche extension/day/set 18 pour sélectionner le jour. Apparaît alors à l'écran :

Utiliser les flèches et ▲ pour choisir copy. Appuyer sur extension/day/set ⑧ pour sélectionner la fonction copy.

Utiliser les flèches et ▲ pour CHOISIR le jour à partir duquel la programmation doit être copiée. Appuyer sur extension/day/set 18 pour confirmer le jour choisi.

Les indications du programme du mardi sont enregistrées et l'écran indique SET pendant 3 secondes.

Attendre 3 secondes puis sélectionner un autre jour à copier ou omettre pour finir la programmation en appuyant sur la touche timer.

Utiliser le WEEKLY TIMER

Eteindre votre convecteur en appuyant sur le bouton marche/arrêt ②. Appuyer sur le bouton timer ⑤ ensuite et le voyant timer s'allumera. L'appareil de chauffage s'éteint. Les indications on/off indiquées sur l'écran vous indique si l'appareil est en fonctionnement ou non.

Quand l'appareil est arrêté par la programmation du Weekly timer, l'indication off est visible. L'écran affiche l'heure et le jour.

Quand le programmeur est en fonction, l'indication on est visible. L'écran indique alors la température désirée et la température réelle de la pièce.

La fonction "clean start" permet de réduire de façon significative l'odeur de combustible au moment de l'allumage de l'appareil. La durée d'allumage se trouve allongée d'une à deux minutes par rapport à l'allumage standard.

En appuyant sur le bouton "clean start" ② lorsque l'appareil est à l'arrêt, le signal s'allume et la fonction est activée.

En appuyant une seconde fois sur ce bouton, l'allumage se retrouve réglé en position standard.

Au début, un appareil à pétrole neuf dégage une certaine odeur. Prévoyez donc une aération supplémentaire.

Allumez toujours l'appareil en vous servant de la touche 12. N'utilisez jamais d'allumettes ou de briquet.

Une fois le réglage de l'heure effectué, allumez l'appareil en appuyant tout simplement sur la touche. Le témoin d'allumage se met à clignoter pour indiquer que l'opération d'allumage est en cours. Cette opération dure quelques instants. Lorsque l'appareil s'allume, le témoin reste rouge.

L'afficheur numérique ① affiche deux nombres. Le voyant température s'allume (fig. G). La température actuelle s'affiche sous l'inscription ROOM. La température désirée s'affiche sous l'inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre G).

Avant d'allumer l'appareil, vérifie qu'il reste suffisamment de combustible dans le réservoir.

Grelage de la temperature de votre choix

Vous pouvez modifier la température désirée lorsque l'appareil est allumé en vous servant des touches de réglage 14. Pour augmenter la température, appuyez sur la touche (▲ min.). L'indication °C 11 commencera à clignoter. Pour diminuer la température, appuyez sur la touche (▼ hour). Après environ 10 secondes, l'indication °C arrêtera de clignoter et les valeurs insérées sont mémorisées (fig. G).

Vous pourrez régler la température sur 6°C minimum et 28°C maximum. En cas de coupure de courant ou si la prise est débranchée:

• Rebranche l'appareil. Un message F-0 nous indique qu'il y a eu coupure de courant ; appuyez sur le bouton marche/arrêt ⊙ reprogrammez l'heure (voir chapitre C), rallumez de nouveau l'appareil (voir chapitre D). La température désirée passe à la valeur standard, soit 20°C.

G: À gauche la température désirée, à droite la température mesurée.

Il y a deux manières d'éteindre l'appareil:

1. Appuyez sur la touche. L'afficheur numérique se met en mode CLOCK et la flamme s'éteint. 2. Si vous désirez éteindre l'appareil et faire en sorte qu'il s'allume la prochaine fois automatiquement sous l'effet du timer, appuyez sur la touche TIMER 15.

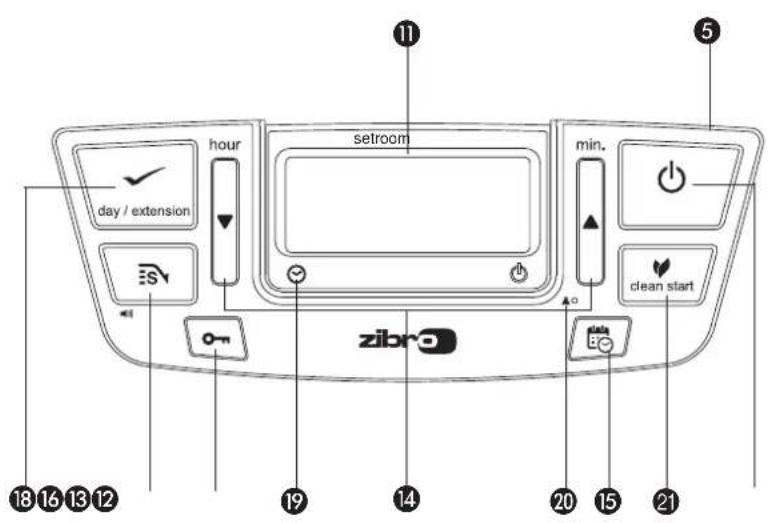

L'afficheur numérique ① sert non seulement à afficher l'heure et la température (consignées) (chapitres C, D et G) mais encore à signaler des pannes. Le code qui apparaît sur l'afficheur vous indique ce qui se passe:

En cas de panne, l'afficheur numérique vous indique ce qui se passe.

Code information ACTION

E - Surchauffe de l'appareil. Laissez refroidir, puis rallumez.

F - 7 Panne de courant secteur. Rallumez l'appareil.

E - I Thermostat défectueux. Contactez notre revendeur.

F - I Thermistance du brûleur défectueuse. Contactez votre revendeur.

E - 2 Problèmes de mise en marche. Contactez notre revendeur.

E-23 Allumez de nouveau l'appareil juste après qu'il se soit éteint. Attendez environ 30 secondes puis allumez de nouveau l'appareil après avoir branché la prise de courant.

E-5 Protection anti-renversement. Rallumez l'appareil.

E - 6 Mauvaise combustion. Contactez votre revendeur.

E-7 Température ambiance Rallumez l'appareil supérieure à 32°C si nécessaire.

E - B Moteur soufflant défectueux. Contactez votre revendeur.

E - B1 Fréquence anormale. Branchez la fiche dans la prise de courant de nouveau.

Contactez le revendeur.

E - Filtre à air encrassé, ou Nettoyez le filtre.

Pompe à combustible encrassée. Contactez votre revendeur.

L'appareil de chauffage a fonctionné sans interruption pendant 69 heures.

et s'est éteint automatiquement. Rallumer l'appareil de chauffage.

Combustible épuisé.

Remplissez le réservoir amovible.

Manque d'aération.

Aerer.

Manque d'aération.

Aerer.

Contactez toujours votre revendeur en cas de panne non décrite ci-dessus et / ou lorsque la panne se répète malgré les mesures décrites plus haut.

ARRET Automatique

Cet appareil est équipé d'un système de sécurité qui éteint l'appareil de chauffage après 69 heures de fonctionnement sans interruption. L'écran affiche alors l'information suivante: 69 Hr. Si vous le souhaitez, vous pouvez rallumer l'appareil de chauffage en appuyant sur le bouton (MARCHE/ARRÊT) (voir chapitre F).

Systeme autonettoyant

Si l'appareil fonctionne en puissance maxi durant deux heures, le nettoyage de la chambre de combustion s'effectue automatiquement. L'afficheur numérique va passer progressivement de CL:05 à CL:01. Durant ces 5 minutes de nettoyage automatique, l'appareil sera en position mini. L'opération de nettoyage effectuée, l'appareil mobile de chauffage à combustible liquide reprendra sa position initiale.

Verrouillage de sécurité enfants

Vous pouvez utiliser le verrouillage de sécurité enfants pour éviter toute modification accidentelle des réglages de l'appareil. La seule touche qui n'est pas verrouillée par le bouton sécurité enfants est le bouton de mise en marche. Si l'appareil est éteint et que le bouton verrouillage est activé, l'appareil ne peut pas s'allumer. Activez le verrouillage de sécurité en appuyant sur la touche KEY LOCK 13 pendant plus de 3 secondes. L'indication KEY-LOCK apparaît sur l'écran (fig. H), indiquant que la sécurité enfants a été activée. Pour désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes sur la touche KEY-LOCK 13.

La fonction 'SAVE' vous permet de limiter la température. Si cette fonction est active, l'appareil s'éteindra automatiquement si la température ambiente (ROOM) dépasse de 3°C la température désirée (SET). Si la temperature ambiente est en dessous ou égale à la temperature desirable, l'appareil se rallumera automatiquement. Pour activer la fonction 'SAVE', appuyez sur la touche correspondante 16. S' apparaitra sur l'écran pendant (fig. I). Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.

Même sans la fonction 'SAVE', votre appareil veille à ce que la température désirée soit approximativement maintenue en ajustant sa capacité de chauffage. 'SAVE' est une position économique que vous employez lorsque, par exemple, vous n'êtes pas présents dans la pièce ou pour maintenir la température de la pièce en position "Hors gel".

H: Quand l'indication apparait sur l'écran, la sécurité enfants a été activée.

Quand la fonction SAVE est activée, l'appareil s'allumera et s'éteindra afin de maintenir la température dans une certaine marge spécifiée.

L'indicateur 'FUEL

Après que l'indication FUEL est apparue, vous disposez encore de 10 minutes de combustible. Un compte à rebours s'effectue sur l'afficheur numérique (fig. J). Vous entendez un signal d'alarme toutes les 2 minutes, vous indiquant que vous devez faire le plein de combustible. Vous avez le besoin entre 2 possibilités:

• Vous intervenez en remplissant le réservoir amovible, l'appareil reprend son fonctionnement normal (chapitre B).
• Vous appuyez sur le bouton 'extension' 18, alors vous disposez de 90 minutes de combustible. L'appareil se met en mode réduit.

Un compte à rebours s'effectue sur l'afficheur numérique. Lorsqu'il ne reste que 10 minutes de combustible, vous entendez le signal d'alarme toutes les 2 minutes. Si vous n'intervenez pas, l'appareil s'éteint de lui-même. L'indicateur 'FUEL' se met alors à clignoter et l'afficheur numérique affiche quatre tirets (---). Vous pouvez faire cesser cela en appuyant une nouvelle fois sur le bouton.

Si l'appareil a entièrement épuisé son combustible, une fois le plein effectué, vous devez attendre que le voyant 'FUEL' s'éteigne avant de rallumer l'appareil.

Si l'aération reste insuffisante, l'appareil se coupe automatiquement. Dans ce cas, E - 11 est affiché et l'indicateur VENT est clignotant et l'indicateur est allumé (fig. K). Dès que la pièce est mieux aérée (p. ex. après ouverture plus grande d'une porte ou d'une fenêtre), l'appareil peut être allumé en appuyant une nouvelle fois sur le bouton 12

Entretien

Avant d'effectuer l'entretien de votre appareil, vous devez l'éteindre et le laisser refroidir. Notre appareil exige peu d'entretien. Mais vous devez nettoyer chaque semaine le filtre à air ① et le cache du ventilateur ③ à l'aide d'un aspirateur, et la grille ② à l'aide d'un chiffon. Retirez de temps à autre le filtre à air pour le nettoyer à l'eau savonneuse (fig. L). Veillez à ce que le filtre à air soit bien sec avant de le remettre en place.

Vérifiez aussi régulièrement le filtre à combustible:

Enlevez le réservoir amovible ⑥ hors de l'appareil puis retirez le filtre à combustible (fig. M). Ayez un chiffon à portée de main pour essuyer le combustible restant. Retirez le filtre à combustible et nettoyez-le avec du combustible ou à l'aide d'une soufflette. (Ne nettoyez jamais à l'eau!) Remettez le filtre à combustible en place dans l'appareil.

Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d'un chiffon sec. À défaut de quoi, des taches tenaces peuvent se former.

Les réparations, le remplacement des pièces importantes et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agréés (et reconnus par le fabricant ou l'importateur). Avant de procéder à son entretien, laissez l'appareil refroidir.

Si le câble d'alimentation de cet appareil est endommagé, son remplacement (type H05 VV-F) doit être réalisé par le fabricant, ou par un atelier de réparation reconnu par l'importateur, afin d'éviter un danger.

Oentreposage (fin de la SAISON)

En fin de saison, rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l'appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous reprenez usage de votre appareil, suivez les instructions de nouveau (des chapitre A).

J: Après que l'indication FUEL est apparue, l'écran affichera les minutes qui vous restent avant que le réservoir soit vide.

K: Quand l'indication VENT clignote, il est nécessaire de ventiler la pièce.

Filtre à combustible

Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous devez prendre les précautions suivantes:

1 Laissez l'appareil refroidir. 2 Retirez le réservoir amovible 6 de l'appareil et retirez le filtre à combustible (voir le chapitre N, fig. M). Ce dernier peut goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l'appareil. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. N) et enforcez-le bien. Le bouchon de transport permet d'éviter autant que possible les fuites de combustible, pendant le transport du poêle. 4 Transportez l'appareil toujours en position verticale. 5 Avant de transporter le poêle, ou si vous y avez versé accidentellement le mauvais combustible, videz le réservoir fixe à l'aide d'une pompe à combustible. Retirez d'abord le filtre à combustible avant d'insérer la pompe. Faites de même si le réservoir à combustible contient de l'eau.

Bouchon de transport

Allumage électrique
Combustible Combustible liquide pour apparueils mobiles de chauffage (Arrêté du 18/07/2002 et du 25/06/2010)
Puisance nominale moyenne 210 g/h 2525 Watt
Puisance calorifique max. 333 g/h 4000 Watt
Puisance calorifique min.	87 g/h	1050 Watt
Conseiller pour des pieces normalement airées minimum m³ **	minimum 62	maximum 170
Ne convient pas pour des pieces
de volume inférieur à	62 m³ / 25 m²
Consommation de combustible* (l/heure)	min. 0,109	max. 0,417
Consommation de combustible* (g/heure)	min. 87	max. 333
Autonomie du réserve (heures)	min. 18,2	max. 69,7
Contenance du réserve amovible (litres)	7,6
Poids (kg)	11,5
Dimensions (mm)	largeur	435
(plateau inférieur compris)	profondeur	315
	hauteur	437
Accessoires	pompe à main
	bouchon de transport
Tension secteur	230 V - CA 50 Hz
Consommation électrique	allumage	320 W
	continu	24 W
Niveau sonore	min. 23 dB	max. 38 dB
Valeur nominale deFuse	250V, 5A

Surveillance de la qualité de la ventilation (renouvellement d'air):

Mesure directe du taux de CO_2 (NDIR CO_2-sensor ②).

• En cas de réglage en position maximale. Ces valeurs sont données à titre indicatif.

Le marquage CE correspond à la conformité aux normes EN 60335-1 (2012) et

EN 60335-2-30 (2009)

Votre appareil est couvert par une garantie de 4 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :

1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n'entraîne pas la reconduction de la garantie. 3 La garantie ne s'applique pas dans les cas suivants : modifications apportées à l'appareil, usage de pièces non d'origine, réparations de l'appareil effectuées par des tiers. 4 Les pièces sujettes à l'usure normale, comme le tamis, tout type de joint ou la pompe à main, ne sont pas couvertes par la garantie. 5 La garantie s'applique uniquement si vous présentez le bon d'achat d'origine, daté et ne portant pas de modifications. 6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*. 7 Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pièces sont toujours à la charge de l'acheteur.

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l'appareil mais éteignez-le immédiatement. En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

FICHE Produit

(a) Le nom du fournisseur / Marque commerciale TOYOTOMI Europe Sales B. V. (b) Modèle LC-400 (c) La classe d'efficacité énergétique A (d) La puissance thermique directe 4.0kW (e) La puissance thermique indirecte N/A (f) L'indice d'efficacité énergétique 95.7% (g) Le rendement utile 100%

(h) Les éventuelles précautions particulières

Merci de vous reférer au manuel d'utilisation pour tout ce qui concerne les instructions d'assemblage, d'installation ou d'entretien.

TELEMENTSIMPORTANT

1 Façade Grille 3 Plateau inférieur 4 Couvercle du réservoir amovible 5 Panneau de réglage Réservoir amovible Filtre à air 3 Cache du ventilateur 9 Sonde de température Cordon d'almen tation électrique 1 Afficheur numérique 12 Touche 13 Verrouillage sécurité enfants 14 Touche de réglage (heure et température) 15 Réglage de l'houré d'allumage désirée "Timer" 16 Touche ECONOMIQUE 17 Poignée 18 Touche EXTENSION / day/set (weekly timer) Témoin timer 20 Bouton de réglage d'altitude 2 Touche Clean start 2 Systeme de contrôle de qualite d'air

Nous recommandons également de le faire dans des pièces très isolées ou sans courants d'air et / ou à haute altitude.

Ce produit ne peut pas être utilisé comme chauffage principal.

Vous souhaitez obtenir des informations supplémentaires ou si vous rencontrez un problème, rendez-vous sur notre site Web (www.toyotomi.eu) ou contactez notre service client (vous trouvez l'adresse et le numéro de téléphone sur www.toyotomi.eu)
