| Tipo de produto | Projetor LED com detector de movimento |
| Marca | Livarno Lux |
| Modelo | LSLB 30 A1 |
| Tensão de alimentação | 220–240 V~, 50/60 Hz |
| Consumo elétrico | Aproximadamente 30 W (±8%) |
| Classe de segurança | I (com fio terra) |
| Índice de proteção | IP44 |
| Lâmpadas | 30 LEDs Osram de 1 W (não substituíveis) |
| Fluxo luminoso | Aproximadamente 2400 lm |
| Temperatura de cor | 5000 K (branco neutro) |
| Ângulo do feixe | Aproximadamente 120° |
| IRC | >80 |
| Vida útil dos LEDs | Aproximadamente 30 000 h |
| Ângulo de detecção | Máx. 180° |
| Alcance do detector | Máx. 12 m (ajustável) |
| Tempo de acendimento | De 10 s a 4 min (ajustável) |
| Dimensões (C x A x P) | 21,0 x 22,1 x 15,0 cm |
| Peso | Aproximadamente 970 g |
| Superfície de projeção máx. | Aproximadamente 30 m² (a 2 m de altura) |
| Utilização | Interior e exterior (IP44) |
| Material de fixação incluído | 2 parafusos e 2 buchas |
| Garantia | 3 anos |
| Manutenção | Limpar com um pano macio e seco |
| Segurança | Instalação por um eletricista credenciado; distância mín. 0,5 m de materiais inflamáveis |
Perguntas frequentes - LSLB 30 A1 Livarno Lux
Perguntas dos utilizadores sobre LSLB 30 A1 Livarno Lux
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Projetor LED em formato PDF gratuitamente! Encontre o seu manual LSLB 30 A1 - Livarno Lux e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. LSLB 30 A1 da marca Livarno Lux.
MANUAL DE UTILIZADOR LSLB 30 A1 Livarno Lux
Urine actualização do contrato: 12 / 2017 - Idel-No: ISB 30 A
Manuel de instruções e instruções de segurança
⑥ ⑦

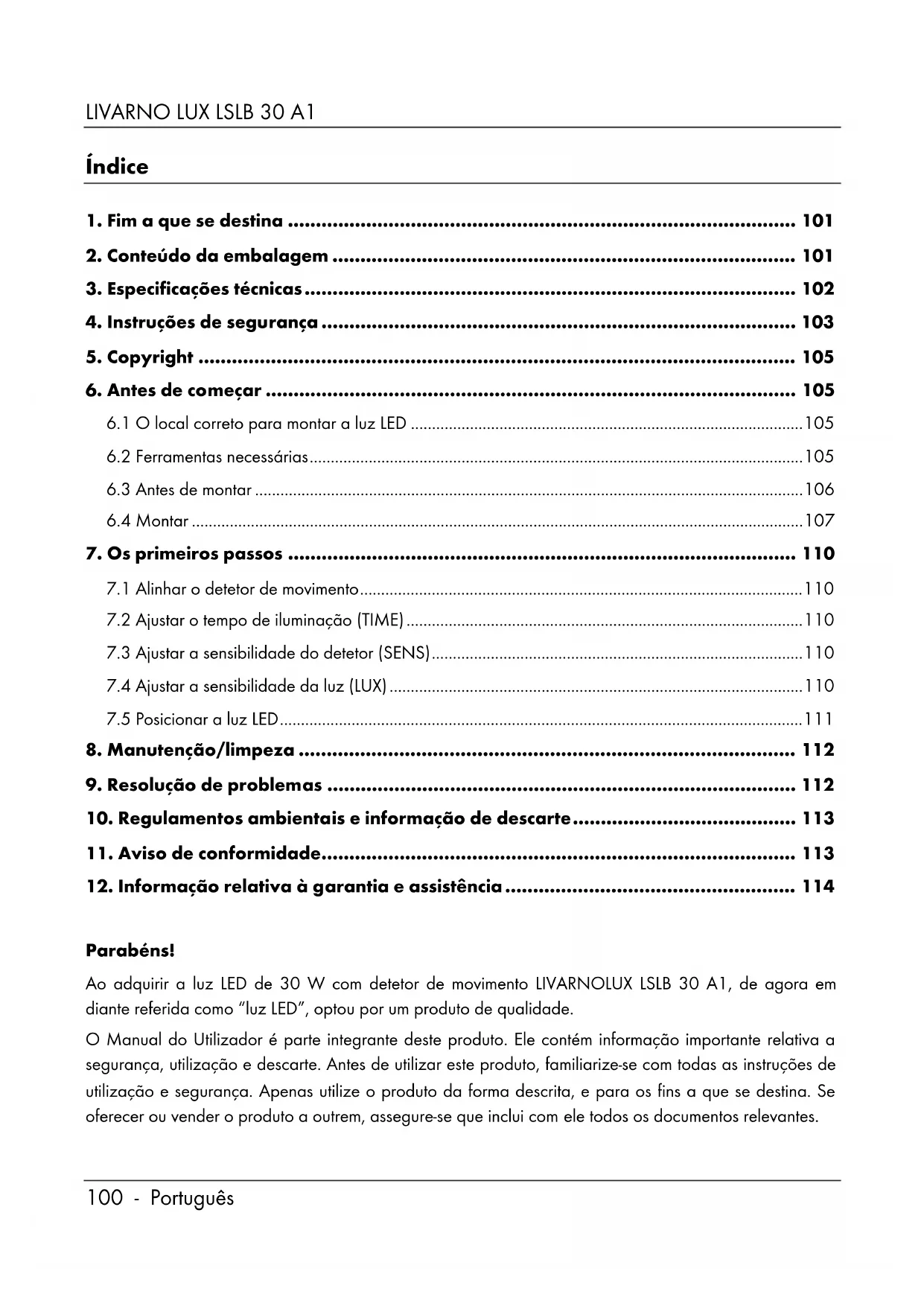

- Fim a que se destina .... 101
- Conteúdo da embalagem 101
- Especificações técnicas.... 102
- Instruções de segurança 103
- Copyright 105
- Antes de começar 105
6.1 O local correto para montar a luz LED 105
6.2 Ferramentas necessárias....105
6.3 Antes de montar ....106
6.4 Montar 107 - Os primeiros passos 110
7.1 Alinhar o detetor de movimento....110
7.2 Ajustar o tempo de iluminação (TIME)....110
7.3 Ajustar a sensibilidade do detetor (SENS)....110
7.4 Ajustar a sensibilidade da luz (LUX)....110
7.5 Posicionar a luz LED....111 - Manutenção/limpeza 112
- Resolução de problemas 112
- Regulamentos ambientais e informação de descarte.... 113
- Aviso de conformidade.... 113
- Informação relativa à garantia e assistência 114
Parabéns!
Ao adquirir a luz LED de 30 W com detetor de movimento LIVARNOLUX LSLB 30 A1, de agora em diante referida como "luz LED", optou por um produto de qualidade.
O Manual do Utilizador é parte integrante deste produto. Ele contém informação importante relativa a segurança, utilização e descarte. Antes de utilizar este produto, familiarize-se com todas as instruções de utilização e segurança. Apenas utilize o produto da forma descrita, e para os fins a que se destina. Se oferecer ou vender o produto a outrem, assegure-se que inclui com ele todos os documentos relevantes.
1. Fim a que se destina
Esta luz LED não se destina a aplicações comerciais. Adequa-se a utilização em interiores e exteriores. O dispositivo adere a todas as normas e padrões relativos à conformidade CE. Modificações à luz LED para além das recomendadas pelo fabricante podem fazer com que o produto deixe de aderir a tais normas e padrões.
2. Conteúdo da embalagem
- Luz LED LIVARNO LUX LSLB 30 A1
- Material de montagem (2 parafusos e 2 buchas)
- Instruções de utilização e instruções de segurança
Estas instruções de utilização têm uma capa desdobrável. No interior da capa, encontra-se um diagrama da luz LED, com os componentes numerados (imagens A a C). O significado desses números é o seguinte:
1 Junta articulada
2 Junta de inclinação
3 Refletor
4 Cobertura do detetor
5 Detetor de movimento
6 Parafuso
7 Placa de montagem
8 Botão para destrancar
9 Terminal de parafuso
10 Cabo elétrico (não incluído com o produto / linhas elétricas residenciais)
11 Controlador TIME
12 Controlador SENS
13 Controlador LUX
14 Parafuso (2 unidades, para montar na parede) - não há imagem -
15 Bucha (2 unidades, para montar na parede) - não há imagem -
3. Especificações técnicas
Luz LED:
| Marca: | LIVARNO LUX | |
| Nome do modelo: LSLB 30 A1 | ||
| Tensão de funcionamento: 220 - 240 V | ~ (AC), 50/60 Hz | |
| Consumo de energia da totalidade da luz LED: | aprox. 30 W (+/- 8%) | |
| Classe de segurança: I (com fio de ligação à terra) | ||
| Nível de proteção: IP44 (à prova de salpicos) | ||
| Luzes: 30 x LED Osram de 1 W | ||
| Fluxo luminoso total: aprox. 2400 lm +/-5% (com proteção) | ||
| Temperatura da cor: aprox. 5000 K (brando neutro) | ||
Abertura do feixe de luz: aprox.  | ||
| CRI (índice de reprodução de cor): | >80 | |
| Tempo de vida dos LEDs: aprox. 30000 horas | ||
| Posição de funcionamento: | vertical - luz LED em cima, detetor de movimento em baixo | |
| Área máxima projetada: aprox. 30 m2, se montada a uma altura de aprox. 2 m | ||
| Dimensões (L x A x P): aprox. 21,0 x 22,1 x 15,0 cm | ||
| Peso: aprox. 970 g | ||
Detetor de movimento:
Ângulo de deteção: Máximo 18 | |
Alcance do detetor: | máx. 12 m (sensibilidade ajustável com um botão rotativo) |
| Sensibilidade da luz: ajustável com um botão rotativo | |
| Alcance da articulação (mecânica): | aprox. +/- 70° na horizontal |
Tempo de iluminação: | aprox. 10 seg +/- 5 seg até 4 min +/- 1 min |
Os dados técnicos e o design podem ser alterados sem aviso prévio.
4. Instruções de segurança
Antes de utilizar esta luz LED pela primeira vez, leia as instruções que se seguem e preste atenção a todos os avisos, mesmo se estiver habituado/a a lidar com dispositivos eletrónicos. Guarde estas instruções de utilização num local seguro para futura referência. Se vender ou oferecer o dispositivo a alguém, é imperativo que também o faça acompanhar deste manual.
Quaisquer proteções de segurança que se separem do dispositivo têm de ser substituídas.
Risco de incêndio: Monte a luz LED afastada pelo menos 0,5 m de quaisquer materiais diretamente expostos ao feixe de luz. Calor excessivo pode causar um incêndio.
A luz LED tem um fio de ligação à terra. O fio de ligação à terra (amarelo/verde) deve ser ligado ao terminal de parafuso com uma legenda (9).
AVISO! Este símbolo identifica informação importante para utilizar a luz LED com segurança e para a segurança do utilizador.
PERIGO! Este símbolo identifica tensão elétrica prejudicial.
Este símbolo identifica informação adicional sobre o tópico em questão.
Os dispositivos elétricos não são para crianças. Nunca permita que crianças que não se encontrem sob supervisão utilizem dispositivos elétricos. As crianças podem não compreender que eles podem ser perigosos. Mantenha os materiais de embalamento fora do alcance das crianças. Há risco de asfixia.
Se reparar em fumo, ruídos incomuns ou cheiros estranhos, desligue imediatamente a luz LED. Se tal ocorrer, não utilize mais o dispositivo e leve-o a um perito para ser inspecionado. Nunca inale fumo proveniente dum potencial incêndio no dispositivo. Se inalar fumo inadvertamente, procure assistência médica. Inalar fumo pode ser prejudicial para a sua saúde.
A cobertura da luz LED não deve estar danificada. Se a luz LED estiver danificada, há risco de choque elétrico.
Nunca abra a cobertura da luz LED, pois não se encontram no seu interior componentes que necessitem de manutenção. Se a cobertura estiver aberta, pode ocorrer um choque elétrico.
Não pendure nada na luz LED. Ela não foi concebida para suportar pesos. Tal pode danificar a luz LED.
Não utilize instrumentos óticos, tais como lupas, para olhar diretamente para o feixe de luz. Tal pode provocar lesões oculares. Se suspeitar que causou danos aos seus olhos, consulte imediatamente um médico.
Aviso: Pode estar presente tensão perigosa na cobertura do produto, no seu interior, e na fonte de luz, que pode ser potencialmente fatal para pessoas.
5. Copyright
O conteúdo deste manual do utilizador está, na sua totalidade, protegido por copyright, e é fornecido ao leitor apenas para fins informativos. É expressamente proibido copiar dados e informação sem autorização prévia, escrita e explícita, por parte do autor. Tal também se aplica a qualquer utilização comercial do conteúdo e informação. Os textos e diagramas são todos atuais à data de impressão. Sujeito a alterações sem aviso prévio.
6. Antes de começar
Retire da embalagem a luz LED e o respetivo material de montagem.
Inspecione a luz LED e certifique-se que ela não está danificada. Se ela estiver danificada, não a utilize.
Se o produto estiver danificado ou se faltarem componentes, contacte o serviço de apoio ao cliente do fabricante.
6.1 O local correto para montar a luz LED
Selecione o local cuidadosamente, e prepare-se bem antes de montar a luz LED.
Distribua duma forma organizada todos os componentes individuais, as ferramentas necessárias, o material de montagem e acessórios, para que tudo seja facilmente acessível.
A luz LED apenas deve ser montada em superfícies estáveis, como paredes.
A energia elétrica deve ser transmitida à luz LED através do circuito elétrico do edifício.
Não monte a luz LED por cima duma fonte de calor ou na vizinhança imediata doutras fontes de luz. Ao escolher o melhor lugar para montar a luz LED, tenha em consideração as imagens [D e E] na capa.
➢ Seleccione o local de forma a que a luz LED esteja protegida contra vento, chuva, e sujidade.
Determine antecipadamente que material de montagem se adequa ao local que escolheu. Estão incluídos componentes adequados para montagem em betão.
6.2 Ferramentas necessárias
As ferramentas seguintes não são fornecidas. Esta lista serve apenas como guia. As ferramentas que vai de fato precisar dependem do local que escolher.
Escada
▶ Verificador de tensão elétrica
Nível de bolha de ar, régua desdobrável, lápis
➢ Berbequim e brocas
Chave de fendas tipo Phillips, chave de fendas normal
Chave-inglesa, alicate universal, cortador de arame
6.3 Antes de montar
PERIGO! A unidade apenas deve ser montada por um engenheiro elétrico autorizado! A energia elétrica deve ser transmitida à luz LED através do circuito elétrico do edifício.
A eletricidade deve estar cortada durante o processo de montagem!
Quando utilizar o berbequim, assegure-se que não há cabos no interior das paredes onde perfurar.
Antes de montar a luz LED, assegure-se que está familiarizado/a com todos os seus componentes individuais, e respeite as instruções e diagramas nestas instruções de utilização.
Assegure-se que o cabo ao qual a luz LED vai ser ligada não está sob tensão elétrica. Para tal, remova o fusível do circuito elétrico pertinente, ou coloque o disjuntor na posição "0" na sua caixa de fusíveis.
Assegure-se que também testa que o cabo não está sob tensão utilizando um verificador de tensão elétrica!
6.4 Montar
A luz LED deve ser montada na parede.

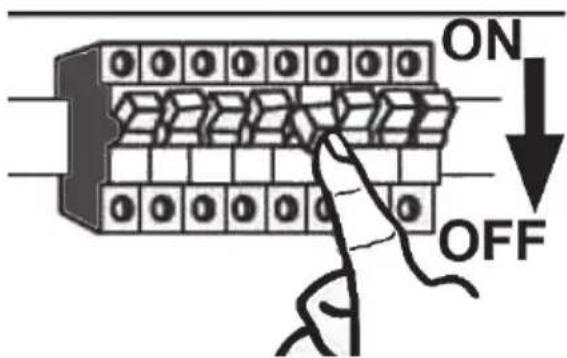

| Desligue a energia elétrica. |  |

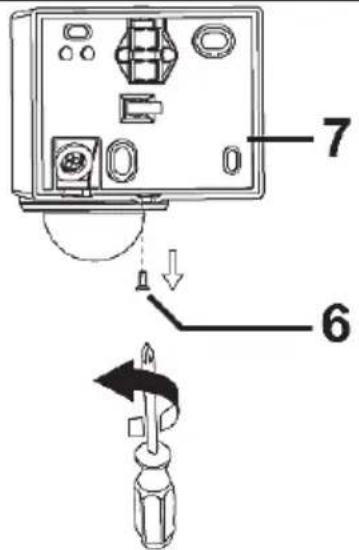

| Separe a placa de montagem (7) da luz LED removendo o parafuso (6) com a chave de parafusos tipo Phillips. |  |

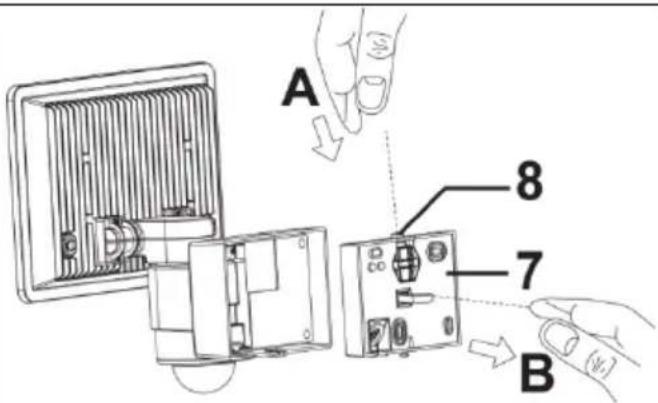

| Prima o botão para destrancar (8) na placa de montagem (7) e puxe a placa de montagem (7), pela tira, para fora da luz LED. |  |
| Remova os 2 parafusos e, de seguida, remova a braçadeira de alívio de tensão. |  |
LIVARNO LUX LSLB 30 A1

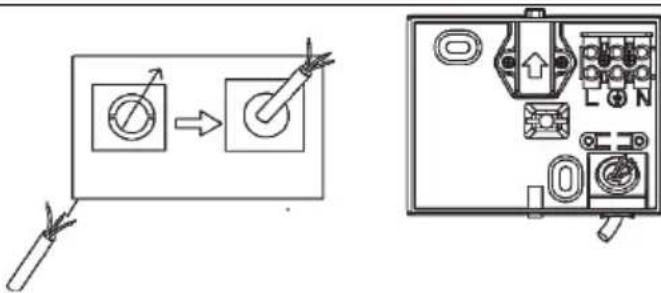

| Perfure o selo de borracha na guia do cabo (com, por exemplo, uma chave de parafusos) e empurre o cabo elétrico preparado por detrás. |  | |

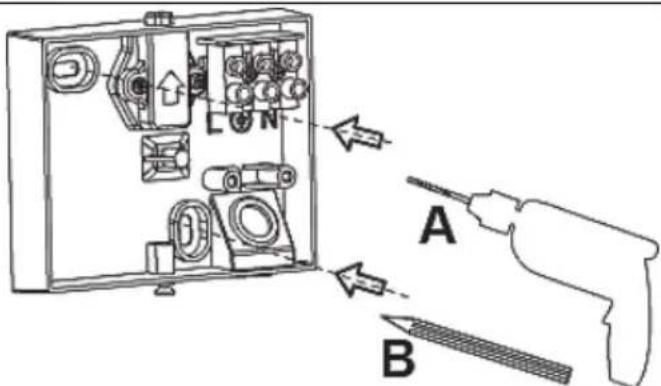

| Utilize o berbequim para perfurar pelos buracos de montagem pré-preparados e marque na parede a posição dos orifícios para poder furar a parede. Introduza as buchas (15) nos orifícios que perfurou na parede. |  | |

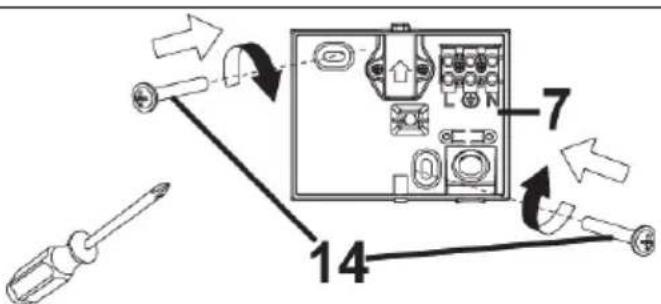

| Aparafuse os parafusos (14) para fixar a placa de montagem (7) firmemente à parede. |  | |

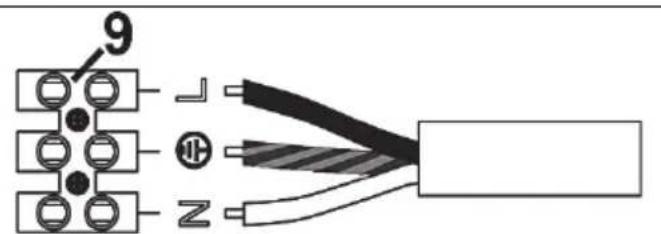

| Ligue devidamente o cabo elétrico ao terminal de parafuso (9) na placa de montagem (7). Preste atenção à legenda de cada um dos terminais. Preste igualmente atenção à imagem [B] na capa. |  | |
| Símbolo Conductor | ||
| L | preto ou castanho | |
| amarelo/verde | ||
| N | azul | |

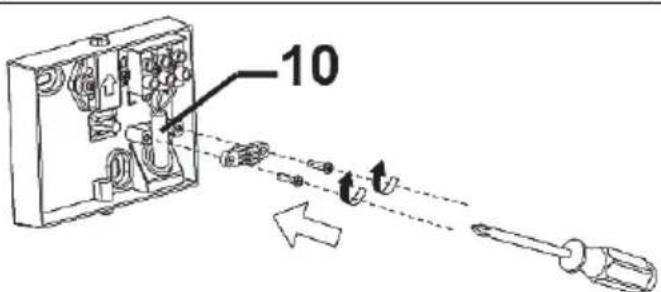

| Fixe o cabo elétrico (10) utilizando a braçadeira de alívio de tensão e os 2 parafusos. |  | |
| Símbolo Condutor | |
| L | preto ou castanho |
| amarelo/verde | |
| N | azul |

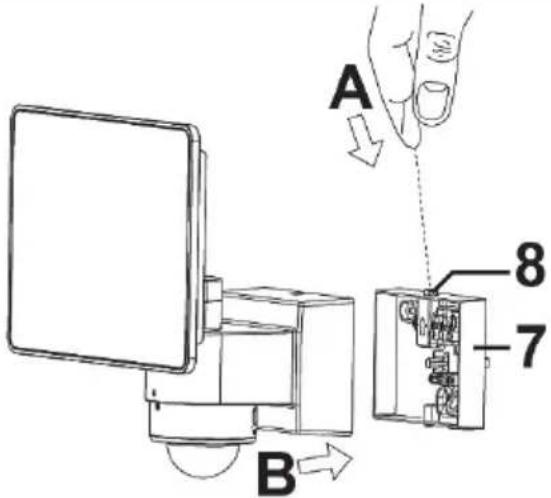

| Coloque a luz LED diretamente na placa de montagem (7). Prima o botão para destrancar (8) para baixo, e empurre a luz LED em direção à parede até o botão para destrancar (8) encaixar na reentrância na cobertura da luz LED. |  |

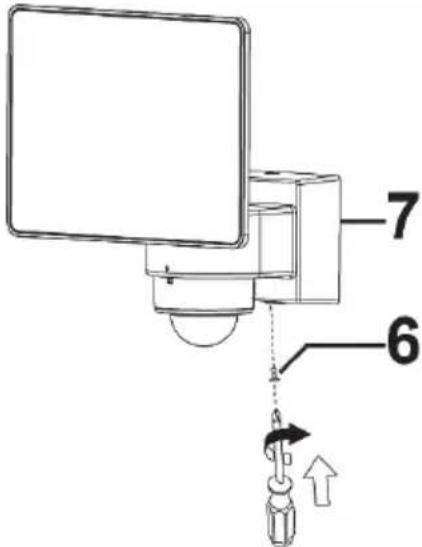

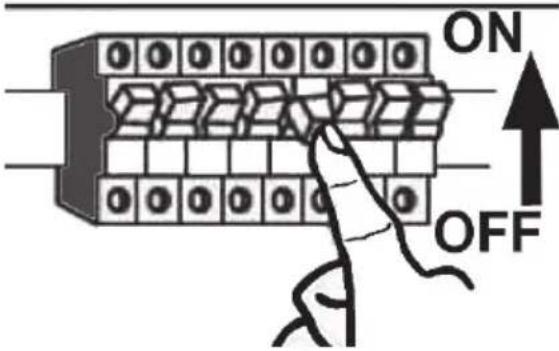

| Finalmente, utilize a chave de parafusos tipo Phillips para inserir o parafuso (6) por debaixo da cobertura da luz LED na placa de montagem (7). |  |
| Volte a ligar a fonte de energia elétrica. |  |
7. Os primeiros passos
7.1 Alinhar o detetor de movimento
Assegure-se que não há movimentos que não devam ser detetados dentro do alcance de deteção do detetor de movimento (5) (como passeios e estradas).
A melhor altura para acertar a sensibilidade da luz para o detetor de movimento (5) é quando as condições de iluminação forem as mesmas que as existentes quando o detetor LED estiver ativo.
Recomendamos que rode a cobertura do detetor (4) para ajustar facilmente os controladores "TIME" (11), "SENS" (12) e "LUX" (13). Preste igualmente atenção à imagem [C] na capa.
- Ajuste o detetor de movimento (5) de forma a que ele cubra a área que deseja tão bem quanto possível. Ele não deve ser bloqueado por objetos ou algo semelhante.
- Para alinhar horizontalmente o detetor de movimento (5), gire a cobertura do detetor (4).
7.2 Ajustar o tempo de iluminação (TIME)
Pode ajustar o tempo de iluminação utilizando o controlador TIME (11) na cobertura do detetor (4) (aprox. de 1 a 15 min.). Rode o controlador TIME (11) no sentido dos ponteiros do relógio (em direção a +) para aumentar o tempo de iluminação e no sentido contrário (em direção a -) para o diminuir.
7.3 Ajustar a sensibilidade do detetor (SENS)
Pode ajustar a sensibilidade utilizando o controlador SENS (12) na cobertura do detetor (4). Rode o controlador SENS (12) no sentido dos ponteiros do relógio (em direção a +) para aumentar a sensibilidade e no sentido contrário (em direção a -) para a diminuir. Quanto maior a sensibilidade, maior a área sob observação (máximo de 12 m).
7.4 Ajustar a sensibilidade da luz (LUX)
Pode ajustar a sensibilidade da luz utilizando o controlador LUX (13) na cobertura do detetor (4). Tal permite-lhe definir as condições de iluminação sob as quais o sensor da luz reage e a luz LED se liga ou desliga.
Rode o controlador LUX (13) no sentido dos ponteiros do relógio (na direção *) se deseja que o detetor de movimento (5) reaja em condições de iluminação mais intensas.
Rode o controlador LUX (13) no sentido contrário ao dos ponteiros do relógio (na direção C) se deseja que o detetor de movimento (5) reaja em condições de iluminação mais fracas.
7.5 Posicionar a luz LED

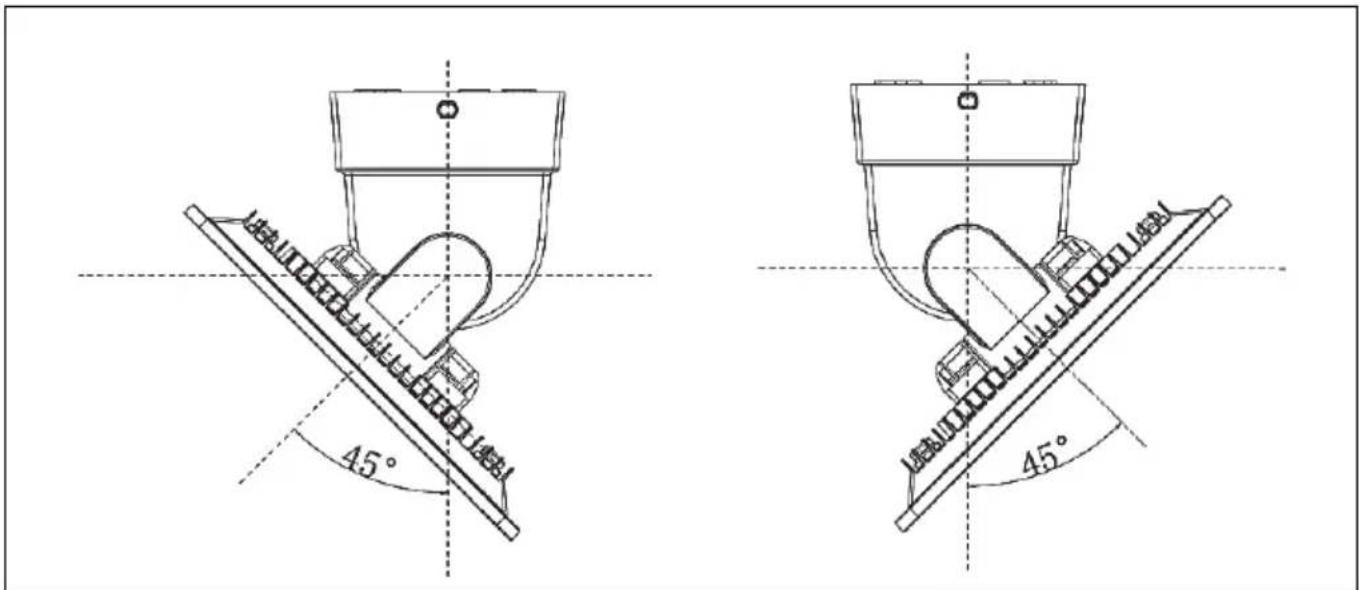

Graças à junta articulada (1), a luz LED pode ser rodada cerca de 90°.


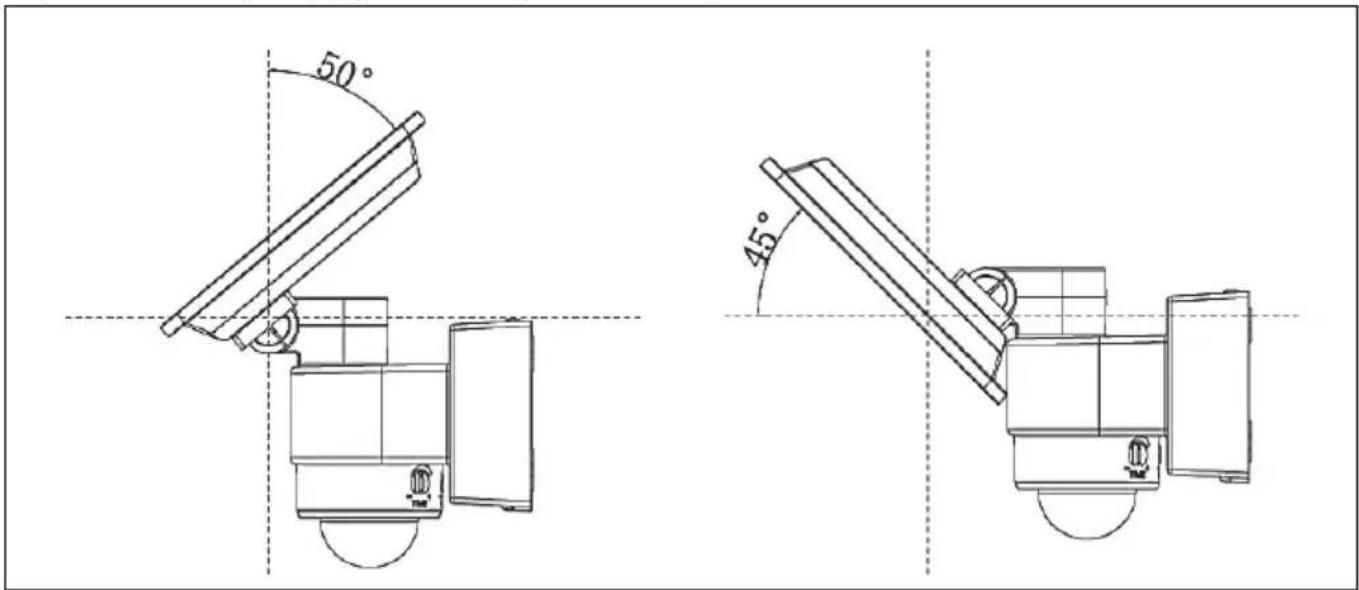

45° 45°A junta de inclinação (2) permite-lhe ajustar a elevação do feixe de luz da luz LED cerca de 95°.
Manutenção
A luz LED não contém componentes que necessitem de manutenção. A lâmpada LED não pode ser substituída.
Limpeza
A energia da rede elétrica deve estar cortada para todo o trabalho na luz LED, mesmo quando a limpar! Caso contrário, incorre no risco de choque elétrico!
Assegure-se que não entram líquidos na luz LED. Caso contrário, incorre no risco de choque elétrico.
Para limpar a luz LED, utilize um pano macio e seco. Nunca utilize solventes ou produtos de limpeza que possam danificar o exterior da luz LED, que é feito de plástico. Para zonas mais sujas, utilize um pano ligeiramente humedecido.
9. Resolução de problemas
A luz não se acende
O detetor de movimento (5) não está a apontar na direção correta. Corrija o seu posicionamento.
A ligação elétrica está com defeito. Peça a um eletricista que verifique a ligação elétrica.
A luz acende-se e apaga-se rapidamente
O detetor está a sofrer interferência de outras fontes de luz ou superfícies refletoras brilhantes. Remova a fonte de luz ou superfície refletora externa.
A luz não se desliga
Há pessoas ou objetos em movimento no alcance de detecção do detetor de movimento (5). Remova-os.
A luz LED está a mover-se devido a vento, o que ativa constantemente o detetor de movimento (5). Afixe sempre a luz LED com segurança a um ponto de montagem estável.
10. Regulamentos ambientais e informação de descarte
Os dispositivos marcados com um destes símbolos estão sujeitos à Diretiva Europeia 2012/19/EU. O descarte de todos os dispositivos elétricos e eletrónicos deve ser efetuado separadamente do lixo doméstico, em centros de descarte oficiais.
Não se descarte da luz LED juntamente com lixo residencial ou através da recolha de materiais com grandes dimensões. Obtenha informação relativa aos pontos e alturas de recolha contactando as agências governamentais locais ou as empresas envolvidas no descarte.
Descarte-se de todo o material de embalamento duma forma que respeite o ambiente. O cartão do material de embalamento pode ser depositado em centros de reciclagem de papel ou em pontos de recolha públicos para reciclagem. Descarte-se de quaisquer películas ou plásticos que façam parte do material de embalamento num ponto de recolha público adequado.
11. Aviso de conformidade
CE
O produto está em conformidade com os requisitos das diretivas europeias e nacionais aplicáveis. Foi fornecida prova de tal conformidade. O fabricante possui as declarações e documentação relevantes.
A Declaração de Conformidade da UE completa está disponível para download a
partir da seguinte hiperligação:
12. Informação relativa à garantia e assistência
Garantia da TARGA GmbH
Com este aparelho, usufrui de 3 anos de garantia a partir da data de compra. Em caso de defeitos neste produto, estão-lhe garantidos os direitos legais do consumidor. Estes direitos legais não são limitados pela garantia de seguida apresentada.
Condições da garantia
O prazo da garantia tem início na data da compra. Guarde o recibo original, pois será necessário como comprovativo de compra. Se no prazo de três anos da data de compra se verificarem falhas de material ou de fabrico, o produto será reparado ou substituído, à nossa discrição, sem custos para o comprador.
Período da garantia e reclamação devido a defeitos
O período da garantia não é prolongado pela prestação da garantia. Isto aplica-se também a peças substituídas e reparadas. Eventuais danos e defeitos já existentes aquando da compra deverão ser comunicados logo após o desembalamento. As reparações que ocorram após o fim do período da garantia estão sujeitas a pagamento.
Âmbito da garantia
O aparelho foi fabricado segundo as normas de qualidade mais rígidas e devidamente verificado antes de ser expedido. A prestação da garantia é válida para falhas de material ou de fabrico. Esta garantia não abrange peças do produto que estão sujeitas a desgaste normal e que, por isso, poderão ser consideradas peças de desgaste, nem a danos em peças frágeis como, por exemplo, interruptores, baterias ou artigos de vidro. Esta garantia expira se o produto for danificado, incorretamente utilizado ou se não for submetido a manutenção adequada. Para uma utilização correta do produto, devem ser seguidas, de forma precisa, todas as indicações constantes do manual de instruções. Utilizações e manuseamentos expressamente desaconselhados e proibidos no manual de instruções devem ser evitados sem exceções. O produto destina-se exclusivamente a utilização privada e não comercial. O manuseamento abusivo e incorreto, o exercício de violência e intervenções não realizadas pelas nossas filiais de assistência técnica autorizadas resultam na anulação da garantia.
Processo de ativação da garantia
De forma a assegurar um processamento rápido do seu pedido, siga as seguintes indicações:
- Antes de utilizar o produto, leia atentamente a documentação fornecida. Caso ocorra algum problema que não possa ser resolvido com estas informações, contacte a nossa linha de apoio ao cliente.
- Para qualquer pedido, tenha a postos o recibo e o número de referência ou, se disponível, o número de série, como comprovativo de compra.
- Caso não seja possível conseguir uma solução por via telefónica, a nossa linha de apoio ao cliente fará o encaminhamento para um serviço de assistência técnica complementar, consoante a causa do erro.
Serviço
Telephone: 021 - 00 06 117
E-Mail:
service.PT@targa-online.com
IAN: 297148
Fabricante
Tenha em atenção que o seguinte endereço não é o endereço do serviço de assistência técnica. Contacte, antes de mais, o ponto de assistência técnica acima mencionado.
TARGA
GmbH
Coesterweg 45
DE-59494 Soest
ALEMANHA
