| Tipo de producto | Proyector LED con detector de movimiento |
| Marca | Livarno Lux |
| Modelo | LSLB 30 A1 |
| Tensión de alimentación | 220–240 V~, 50/60 Hz |
| Consumo eléctrico | Aprox. 30 W (±8%) |
| Clase de seguridad | I (con cable de tierra) |
| Grado de protección | IP44 |
| Bombillas | 30 LED Osram de 1 W (no reemplazables) |
| Flujo luminoso | Aprox. 2400 lm |
| Temperatura de color | 5000 K (blanco neutro) |
| Ángulo del haz | Aprox. 120° |
| IRC | >80 |
| Vida útil de los LED | Aprox. 30 000 h |
| Ángulo de detección | Máx. 180° |
| Alcance del detector | Máx. 12 m (ajustable) |
| Tiempo de encendido | De 10 s a 4 min (ajustable) |
| Dimensiones (L x A x P) | 21,0 x 22,1 x 15,0 cm |
| Peso | Aprox. 970 g |
| Superficie de proyección máx. | Aprox. 30 m² (a 2 m de altura) |
| Uso | Interior y exterior (IP44) |
| Material de fijación incluido | 2 tornillos y 2 tacos |
| Garantía | 3 años |
| Mantenimiento | Limpiar con un paño suave y seco |
| Seguridad | Instalación por un electricista autorizado; distancia mín. 0,5 m de materiales inflamables |
Preguntas frecuentes - LSLB 30 A1 Livarno Lux
Preguntas de los usuarios sobre LSLB 30 A1 Livarno Lux
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Foco LED en formato PDF gratis! Encuentra tus instrucciones LSLB 30 A1 - Livarno Lux y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. LSLB 30 A1 de la marca Livarno Lux.
MANUAL DE USUARIO LSLB 30 A1 Livarno Lux
Ólma oculización del controllo
Manual de instrucciones e indicaciones de seguridad
IAN 297148
IAN 297148
图图
- Uso destinado 85
- Contenido del embalaje....85
- Datos técnicos.... 86
- Instrucciones de seguridad 87
5 Copyright 89 - Antes de empezar 89
6.1 El lugar correcto de montaje 89
6.2 Herramientas necesarias 89
6.3 Antes del montaje....90
6.4 Montaje....91 - Primeros pasos....94
7.1 Posicionar el detector de movimiento 94
7.2 Ajustar la duración de la luz (TIME)....94
7.3 Ajustar el alcance del detector (SENS) 94
7.4 Ajustar la sensibilidad a la luz (LUX) 94
7.5 Orientar el foco LED....95 - Mantenimiento/limpieza 96
- Resolución de problemas.... 96
- Normativa medioambiental e información sobre el desecho.... 97
- Notas sobre la conformidad....97
- Información sobre la garantía y el servicio posventa 98
¡Enhorabuena!
Con la adquisición de este foco LED de 30 W LIVARNOLUX LSLB 30 A1, de ahora en adelante "el foco LED", ha obtenido un producto de calidad.
Este Manual del usuario es un componente del producto. En él encontrará información sobre la seguridad, el manejo y el desecho. Antes de emplear este producto, es necesario que se familiarice con el manual y las instrucciones de seguridad. Solo debe emplear el producto como descrito y para las aplicaciones especificadas. Si traspasa el producto a otra persona, acompañelo siempre de la documentación pertinente.

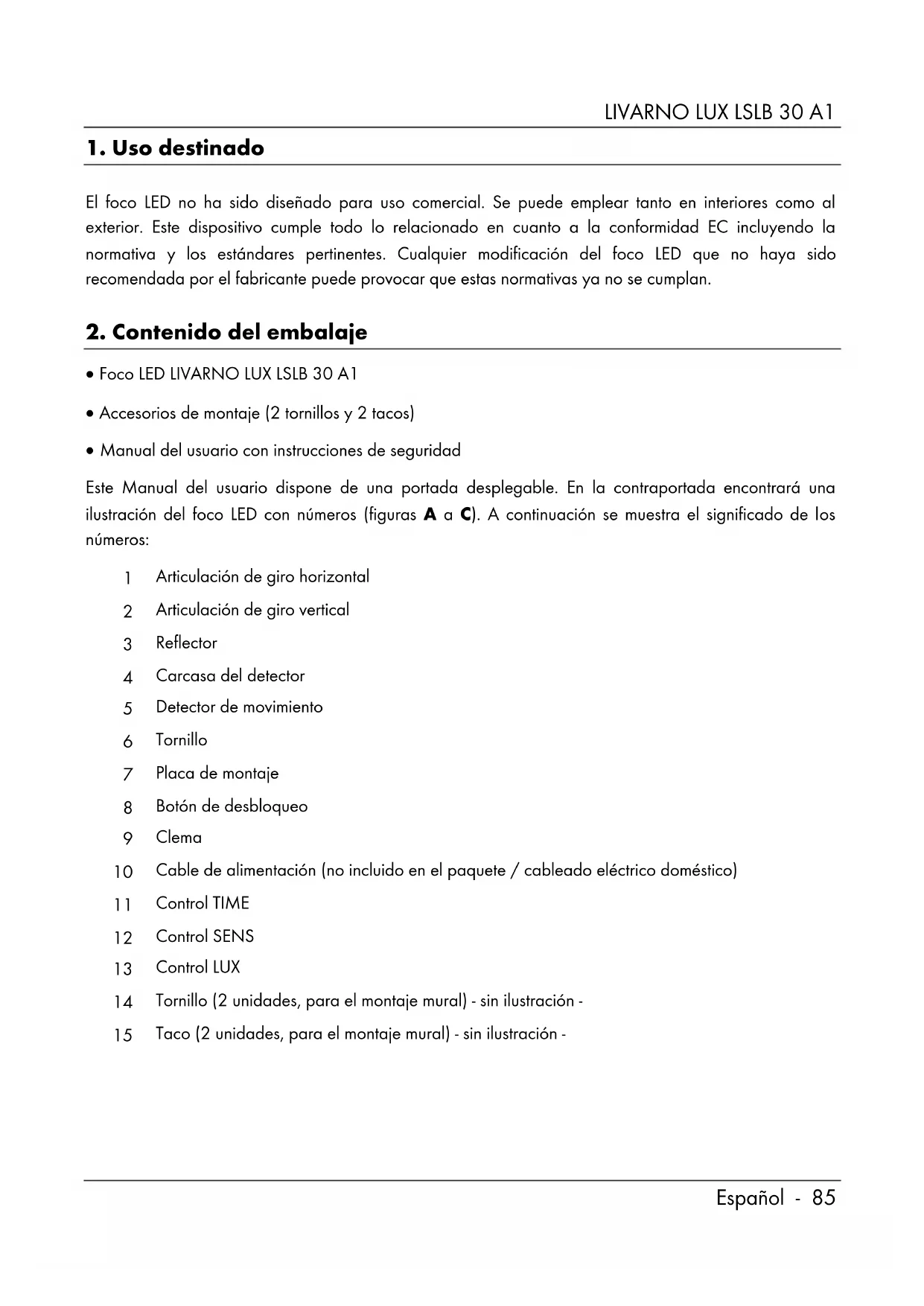

1. Uso destinado
El foco LED no ha sido diseñado para uso comercial. Se puede emplear tanto en interiores como al exterior. Este dispositivo cumple todo lo relacionado en cuanto a la conformidad EC incluyendo la normativa y los estándares pertinentes. Cualquier modificación del foco LED que no haya sido recomendada por el fabricante puede provocar que estas normativas ya no se cumplan.
2. Contenido del embalaje
• Foco LED LIVARNO LUX LSLB 30 A1
- Accesorios de montaje (2 tornillos y 2 tacos)
- Manual del usuario con instrucciones de seguridad

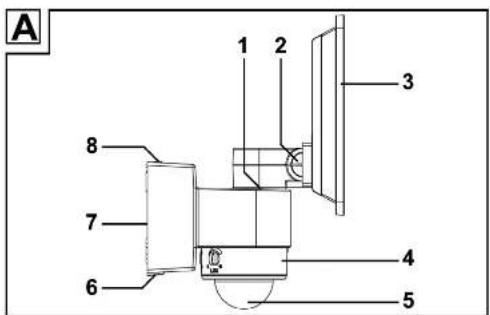

Este Manual del usuario dispone de una portada desplegable. En la contraportada encontrará una ilustración del foco LED con números (figuras A a C). A continuación se muestra el significado de los números:
1 Articulación de giro horizontal
2 Articulación de giro vertical
3 Reflector
4 Carcasa del detector
5 Detector de movimiento
6 Tornillo
7 Placa de montaje
8 Botón de desbloqueo
9 Clema
10 Cable de alimentación (no incluido en el paquete / cableado eléctrico doméstico)
11 Control TIME
12 Control SENS
13 Control LUX
14 Tornillo (2 unidades, para el montaje mural) - sin ilustración -
15 Taco (2 unidades, para el montaje mural) - sin ilustración -
3. Datos técnicos
Foco:
| Marca: | LIVARNO LUX |
| Modelo: LSLB 30 A1 | |
| Tensión de funcionamiento: de 220 a 240 V ~ (corriente alterna), 50/60 Hz | |
| Consumo Foco LED completo: | aprox. 30 W (+/- 8%) |
| Clase de seguridad: I (con conexión a masa) | |
| Grado de protección: IP44 (resistente a salpicaduras de agua) | |
| Luz: 30 x 1 W LEDs Osram | |
| Flujo luminoso total: aprox. 2400 lm +/-5% (con tapa) | |
| Temperatura de color: aprox. 5.000 K (blanco neutro) | |
Apertura del haz luminoso: apro  | |
| Índice de reproducción cromática (IRC): >80 | |
| Vida útil LED: aprox. 30000 horas | |
| Posición de funcionamiento: vertical - foco | arriba, detector de movimiento abajo |
| Área máxima de proyección: Aprox. 30m2 | si se monta a una altura de 2m aprox. |
| Dimensiones (An x Al x P): aprox. 21,0 x 2 | 2,1 x 15,0 cm |
| Peso: aprox. 970 g | |
Detector de movimiento:
| Ángulo de acción del sensor: |  | Máx. 180° |
| Alcance del detector: |  | máx. 12 m (sensibilidad ajustable mediante botón giratorio) |
| Sensibilidad luminosa: | ajustable mediante botón giratorio | |
| Rango de giro (mecánico): | aprox. +/- 70° horizontal | |
| Tiempo de iluminación: |  | aprox. de 10 s +/- 5 s a 4 min +/- 1 min |
Los datos técnicos y el diseño son susceptibles de cambios sin previo aviso.
4. Instrucciones de seguridad
Antes de usar este foco LED por primera vez, lea detenidamente todas las instrucciones correspondientes y siga todas las advertencias, incluso si está acostumbrado a manejar aparatos electrónicos. Conserve este manual en un lugar seguro para cualquier referencia futura. Si vende o traspasa el producto, acompañelo siempre del presente manual.
Toda tapa de protección que se deteriore o se pierda debe ser reemplazada.
¡Peligro de incendio! instale el foco LED por lo menos a 0,5 m de distancia de cualquier material que quede expuesto directamente al haz luminoso. El calor excesivo puede causar incendios.
El foco LED lleva una conexión a masa. El conductor de tierra (amarillo/verde) debe conectarse al terminal (9) indicado.
¡ADVERTENCIA! Este símbolo denota información importante para garantizar un manejo seguro del foco LED y la seguridad del usuario.
¡PELIGRO! Este icono denota una tensión eléctrica peligrosa.
Este símbolo indica más información sobre el tema.
Los dispositivos eléctricos no son aptos para los niños. No permita que los niños utilicen equipos eléctricos sin supervisión. Los niños no siempre son conscientes de los posibles peligros. Mantenga el material de embalaje fuera del alcance de los niños. Hay peligro de asfixia.
Si observa humo, ruidos u olores extraños, apague el foco LED inmediatamente. En tal caso, no siga utilizando el producto y déjelo comprobar por un técnico. No inhale el humo procedente de un posible incendio del aparato. Si inhala humo sin querer, acuda inmediatamente a un médico. La inhalación de humo puede ser nociva para la salud.
La carcasa del foco LED no debe dañarse. En caso de daño de la carcasa corre el riesgo de sufrir una sacudida eléctrica.
No abra la carcasa del foco LED, dado que no contiene componentes que requieran una reparación ni mantenimiento por parte del usuario. En caso de abertura de la carcasa corre el riesgo de sufrir una sacudida eléctrica.
No cuelgue nada del foco LED. La carcasa no se ha diseñado para soportar peso. De lo contrario podría dañarse el foco LED.
No emplee dispositivos ópticos como una lupa para mirar directamente en el haz luminoso. De lo contrario puede dañarse la vista. Si piensa que sus ojos se han visto afectados, acuda a un médico.
Advertencia: En la carcasa del producto y en la fuente luminosa puede existir una tensión eléctrica peligrosa que puede representar un peligro de muerte para las personas.
5 Copyright
Todo el contenido del presente Manual del usuario está protegido por derechos de autor y se ofrece al lector con fines informativos exclusivamente. Queda totalmente prohibida cualquier reproducción o copia de sus datos o información sin el previo consentimiento por escrito del autor. Lo mismo será aplicable a cualquier uso comercial de los contenidos y la información ofrecidos. Todos los textos y los diagramas están actualizados en el momento de la publicación impresa. El fabricante se reserva el derecho de modificar las especificaciones sin previo aviso.
6. Antes de empezar
Desembale el foco LED y los accesorios para montaje.
Compruebe que el foco LED no haya sufrido daños. Si el foco LED ha sido dañado, no lo emplee.
Si la entrega presenta daños o está incompleta, póngase en contacto con el servicio de atención al cliente del fabricante.
6.1 El lugar correcto de montaje
Tómese su tiempo para elegir la ubicación y prepare todo el material del montaje.
Coloque las piezas, las herramientas y los accesorios de forma ordenada para tener todo a mano.
Monte el foco LED en superficies estables como paredes.
Utilice el circuito eléctrico de la propiedad para el suministro eléctrico.
No monte el foco LED sobre una fuente de calor o justo al lado de otras fuentes de iluminación. Al escoger el lugar adecuado para montarlo, tenga en mente también las ilustraciones [D y E] de la portada.
➢ Seleccione la ubicación de modo que el foco LED esté protegido del viento, de la lluvia y de la suciedad.
Averigüe antes qué accesorios puede utilizar para la ubicación que ha seleccionado. Los accesorios para montaje en hormigón están incluidos.
6.2 Herramientas necesarias
Las siguientes herramientas no están incluidas. Esta lista solo pretende servirle de guía. Las herramientas que necesite dependerán de cada ubicación.
Escalera
Comprobador de tensión
Nivel, metro plegable y lápiz
Taladro y brocas
- Destornillador de estrella y destornillador plano
➢ Llave de boca o inglesa, alicates y cortador de cables
6.3 Antes del montaje
¡PELIGRO! La unidad solo debe ser instalada por un electricista homologado. Utilice el circuito eléctrico de la propiedad para el suministro eléctrico.
Durante el proceso de instalación y montaje, interrumpa el suministro eléctrico.
Cuando vaya a hacer agujeros en la pared con el taladro, asegúrese de que no haya cables en ella que puedan causar contacto con la broca o ser dañados.
Antes de montar el foco LED, asegúrese de que conoce todas las piezas. Lea y siga las instrucciones, así como los diagramas del manual del usuario.
Compruebe que el cable al que va a conectar el foco LED no tiene corriente. Para ello, quite el fusible del circuito eléctrico correspondiente o coloque el disyuntor en la posición "0" de la caja de fusibles.
Utilice un comprobador de tensión para verificar que el cable no tiene corriente.
6.4 Montaje
El foco LED debe instalarse en una pared.
| Desconecte la alimentación eléctrica. |  |
| Extraiga la placa de montaje (7) del foco LED quitando el tornillo (6) con un destornillador de estrella. |  |

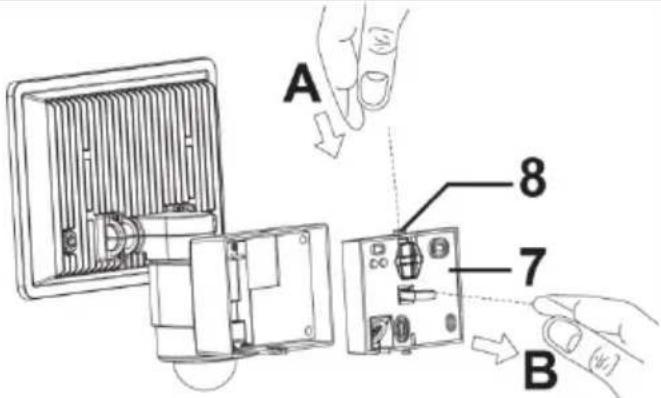

| Ahora pulse el botón de desbloqueo (8) de la placa de montaje (7) y tire de la lengüeta para extraer la placa de montaje (7) de la carcasa del foco LED. |  |

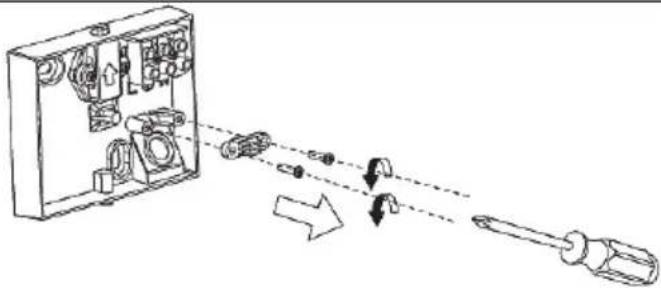

| Extraiga los 2 tornillos y luego la protección de los cables. |  |
LIVARNO LUX LSLB 30 A1

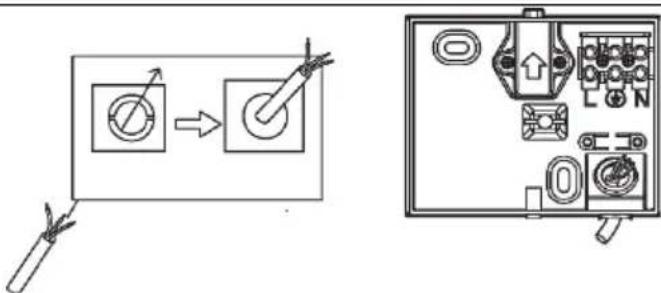

| Perfore el precinto de goma del orificio para el cable (por ejemplo, con un destornillador) y luego introduzca el cable de alimentación desde la parte de atrás. |  |
| Atraviese los orificios de montaje preperforados y señale con un lápiz la posición de los orificios en la pared para taladrarla. Encaje los tacos (15) en los orificios perforados. |  |

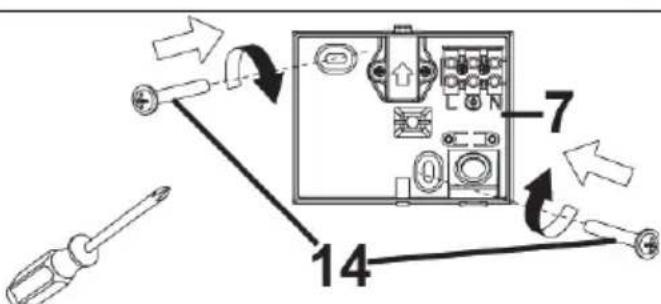

| Atornille los tornillos (14) en la placa de montaje (7) para fijarla en la pared. |  |

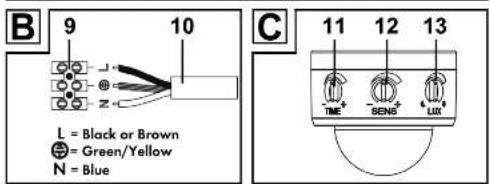

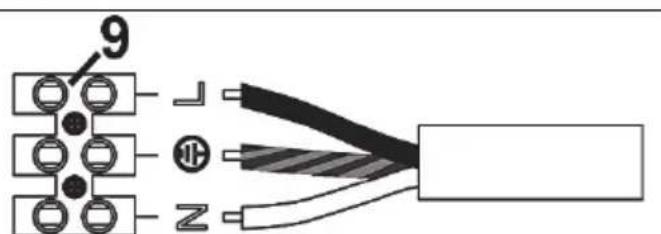

| Ahora lleve el cable de alimentación hasta el terminal de tipo cleta (9) de la placa de montaje (7). Consulte las etiquetas de los terminales. Nótese también la ilustración [B] en la portada. |  |
| Símbolo Conductor | |
| L negro o marrón | |
| amarillo/verde | |
| azul | |

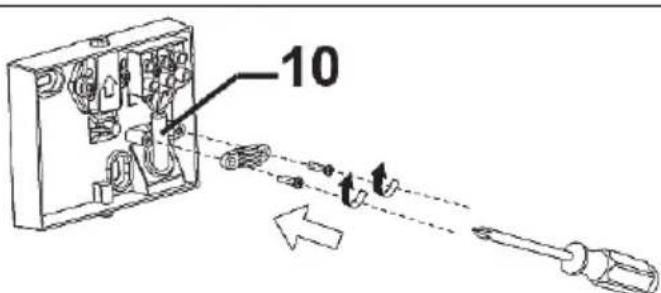

| Fije el cable de alimentación (10) colocando los 2 tornillos en la protección de los cables. |  |
| Símbolo Conductor | |
| L | negro o marrón |
| amarillo/verde | |
| N | azul |

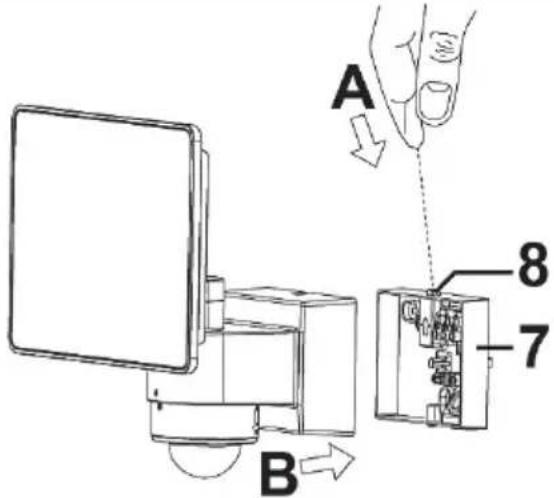

| Coloque el foco LED en la placa de montaje (7). Presione hacia abajo el botón de desbloqueo (8) y empuje el foco LED hacia la pared hasta que el botón de desbloqueo (8) encaje en la cavidad de la carcasa del foco LED. |  |

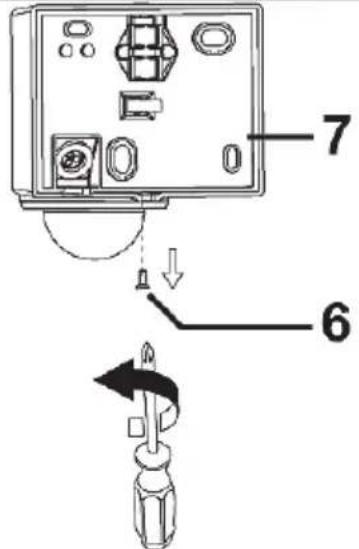

| Con el destornillador de estrella, coloque el tornillo (6) desde la parte de abajo para fijar la carcasa del foco LED a la placa de montaje (7). |  |

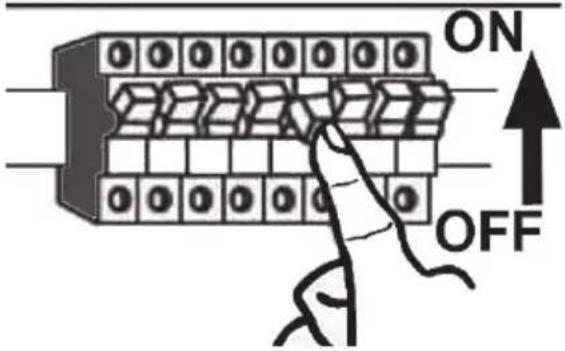

| Vuelva a conectar el dispositivo a la red eléctrica. |  |
7. Primeros pasos
7.1 Posicionar el detector de movimiento
Asegúrese de no incluir dentro del alcance de detección del sensor de movimiento (5) sitios donde se produzcan movimientos que no quiera captar (por ejemplo, aceras o carreteras).
El mejor momento de ajustar la sensibilidad luminosa del detector de movimiento (5) es cuando las condiciones luminosas sean las mismas que las que prevalecen cuando el foco LED tenga que funcionar normalmente.
Le recomendamos que gire la carcasa del detector (4) para que pueda ajustar los controles "TIME" (11), "SENS" (12) y "LUX" (13) fácilmente. Nótese también la ilustración [C] en la portada.
- Ajuste el detector de movimiento (5) para que cubra la zona que desee lo mejor posible. Procure que no quede tapado por otros objetos u obstáculos.
- Puede orientar el detector de movimiento (5) horizontalmente girando la carcasa del detector (4).
7.2 Ajustar la duración de la luz (TIME)
Con el control TIME (11) ubicado en la parte inferior de la carcasa del detector (4) puede ajustar el tiempo (aprox. 1 min. a 15 min.) que el foco permanece iluminado. Gire el control TIME (11) en sentido horario (hacia el +) para incrementar la duración y en sentido antihorario (hacia el -) para reducirla.
7.3 Ajustar el alcance del detector (SENS)
Con el control SENS (12) ubicado en la carcasa del detector (4) puede ajustar la sensibilidad del detector. Gire el control SENS (12) en sentido horario (hacia el +) para incrementar la sensibilidad y en sentido antihorario (hacia el -) para reducirla. Cuanto mayor sea la sensibilidad, mayor será el alcance del detector (12 m como máximo).
7.4 Ajustar la sensibilidad a la luz (LUX)
Con el control LUX (13) ubicado en la carcasa del detector (4) puede ajustar la sensibilidad a la luz. Ello le permite definir las condiciones luminosas en las cuales el sensor luminoso responde y el foco LED se enciende o se apaga.
Gire el control LUX (13) en sentido horario (hacia el *) si desea que el detector de movimiento responda en condiciones de bastante claridad.
Gire el control LUX (13) en sentido antihorario (hacia el C) si desea que el detector de movimiento (5) responda en condiciones de oscuridad.
7.5 Orientar el foco LED

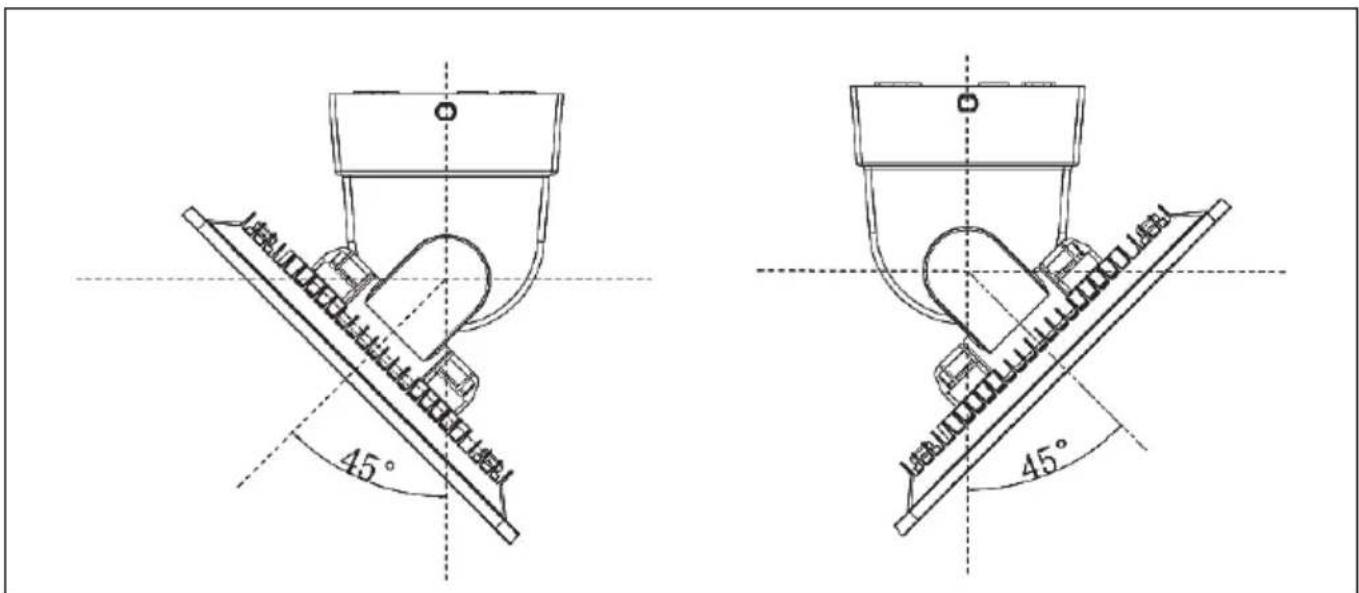

Con la articulación de giro horizontal (1) puede girar el foco LED unos 90°.


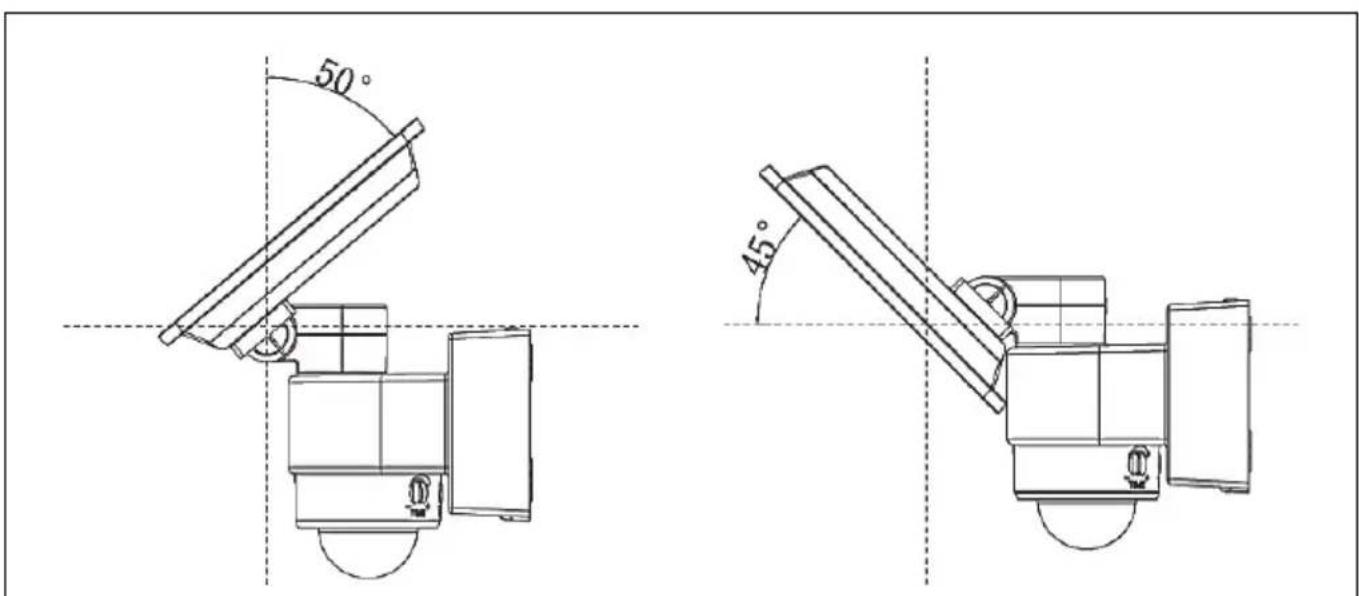

45° 45°Con la articulación de giro vertical (2) puede ajustar la elevación del haz luminoso del foco LED unos 95°.
Mantenimiento
El foco LED no contiene ninguna pieza que requiera un mantenimiento por parte del usuario. La lámpara LED no se puede sustituir.
Limpieza
El foco LED debe estar apagado cuando lo manipule, incluso cuando lo esté limpiando. De lo contrario existe peligro por sacudidas eléctricas.
Asegúrese de que no entren líquidos en la carcasa del foco LED. De lo contrario existe peligro por sacudidas eléctricas.
Limpie el foco LED con un paño suave, limpio y seco. No emplee ningún tipo de disolvente o líquido que pueda dañar la carcasa de plástico. Si está muy sucio, utilice un paño ligeramente humedecido.
9. Resolución de problemas
La luz no se enciende
El detector de movimiento (5) no está enfocado correctamente. Corrija la posición.
La conexión eléctrica está defectuosa. Haga que un electricista revise la conexión eléctrica.
La luz se enciende y se apaga rápidamente
Otras fuentes de luz o superficies reflectantes brillantes interfieren con el sensor. Quite la fuente de luz externa o la superficie reflectante.
La luz no se apaga
Hay personas u objetos en movimiento en el alcance de detección del detector de movimiento (5). Quite los objetos.
El viento mueve el foco LED y no para de activarse el detector de movimiento (5). Monte el foco LED en un lugar estable para que no se mueva.
10. Normativa medioambiental e información sobre el desecho
Los dispositivos señalizados con uno de estos símbolos están sujetos a la Directiva Europea 2012/19/EU. Todo dispositivo eléctrico o electrónico debe ser desechado por separado de la basura doméstica y en los puntos limpios municipales.
No deseche el aparato en la basura doméstica o en las recogidas de basuras sin separar. La administración de su localidad o las empresas municipales de recogida le facilitarán más información sobre los puntos o los horarios de recogida.
Recicle también el material de embalaje de forma respetuosa con el medioambiente. Los cartones pueden depositarse en los contenedores correspondientes o en los puntos de reciclaje públicos. Los materiales plásticos de este embalaje deben depositarse en los puntos limpios públicos.
11. Notas sobre la conformidad
CE
Este producto cumple los requisitos de las Directivas Europeas y nacionales aplicables. Para demostrar la conformidad, se han realizado las pruebas pertinentes. El fabricante posee las declaraciones y la documentación al respecto. Puede descargarse la Declaración CE de conformidad completa en:
12. Información sobre la garantía y el servicio posventa
Garantía de TARGA GmbH
Muy estimado cliente, muy estimada cliente:
Este aparato tiene 3 años de garantía a partir de la fecha de compra. Recuerde que, si detecta desperfectos en este aparato, usted tiene derechos legales respecto al vendedor del producto. La garantía que se detalla a continuación no limita en modo alguno esos derechos legales.
Condiciones de garantía
El plazo de garantía empieza a partir de la fecha de compra. Guarde el comprobante de caja original en un lugar seguro, puesto que lo necesitará para acreditar que hizo la compra. Si el producto sufre un defecto de material o de fabricación dentro de este periodo de tres años a partir de la fecha de compra, nos haremos cargo de la reparación o sustitución gratuitas del producto, de acuerdo con nuestro propio criterio.
Plazo de garantía y reclamaciones legales
La prestación de la garantía no alarga el plazo de garantía. Esto es válido también para las piezas sustituidas y reparadas. Los daños y desperfectos que ya existían al adquirir el producto deben notificarse inmediatamente después de quitar el embalaje. Una vez finalizado el plazo de garantía, todas las reparaciones son de pago.
Volumen de la garantía
El aparato ha sido fabricado en conformidad con las normas de calidad más exigentes y ha sido revisado minuciosamente antes de entregarse. La prestación de garantía cubre los defectos de material y de fabricación. Esta garantía no cubre las piezas del producto que estén expuestas a desgaste habitual, pudiendo ser consideradas piezas de desgaste, ni tampoco los daños en las piezas frágiles, como interruptores, baterías o componentes de cristal. La garantía quedará invalidada si el producto resulta dañado, se utiliza incorrectamente o es manipulado. Para utilizar el producto correctamente deben respetarse todas las instrucciones contenidas en el manual de instrucciones. Debe evitarse expresamente cualquier finalidad de uso o manejo que difiera de lo recomendado o que esté contraindicado en el manual de instrucciones. El producto está diseñado únicamente para el uso particular, y no para el uso comercial o industrial. El manejo incorrecto e inadecuado, el uso de la fuerza bruta y las intervenciones no realizadas por uno de nuestros centros de servicio autorizados invalidarán la garantía. La reparación o sustitución del producto no dan lugar a ningún plazo de garantía nuevo.
Procesamiento de la garantía
Para que su solicitud se tramite lo más rápido posible, proceda de la siguiente manera:
- Antes de poner en marcha el producto, lea detenidamente la documentación adjunta. Si experimenta algún problema y no puede solucionarlo con ayuda de esas instrucciones, llame a nuestro servicio de atención al cliente.
- Siempre que vaya a realizar una consulta, tenga preparado el comprobante de caja y la referencia o el número de serie del aparato para poder acreditar la compra.
- Si no fuera posible solucionar el problema por teléfono, y dependiendo de la causa del mismo, nuestro servicio de atención al cliente le pasará con otro servicio técnico.
Servicio
Teléfono: 91 - 17 90 482
E-Mail: service.ES@targa-online.com
IAN: 297148
Fabricante
Tenga presente que los siguientes datos no pertenecen a servicio técnico. En primer lugar, póngase en contacto con el centro de servicio indicado.
TARGA
GmbH
Coesterweg 45
DE-59494 Soest
ALEMANIA
Índice
Estimado(a) cliente,
