LSLB 30 A1 - LED Schijnwerper Livarno Lux - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis LSLB 30 A1 Livarno Lux in PDF-formaat.
| Producttype | LED-projector met bewegingsdetector |
| Merk | Livarno Lux |
| Model | LSLB 30 A1 |
| Voedingsspanning | 220–240 V~, 50/60 Hz |
| Stroomverbruik | Ongeveer 30 W (±8%) |
| Veiligheidsklasse | I (met aarddraad) |
| Beschermingsgraad | IP44 |
| Lampen | 30 Osram LED van 1 W (niet vervangbaar) |
| Lichtstroom | Ongeveer 2400 lm |
| Kleurtemperatuur | 5000 K (neutraal wit) |
| Straalhoek | Ongeveer 120° |
| CRI | >80 |
| Levensduur LED | Ongeveer 30.000 uur |
| Detectiehoek | Max. 180° |
| Detectiebereik | Max. 12 m (instelbaar) |
| Aanschakeltijd | Van 10 s tot 4 min (instelbaar) |
| Afmetingen (L x H x D) | 21,0 x 22,1 x 15,0 cm |
| Gewicht | Ongeveer 970 g |
| Max. projectieoppervlak | Ongeveer 30 m² (op 2 m hoogte) |
| Gebruik | Binnen en buiten (IP44) |
| Inclusief bevestigingsmateriaal | 2 schroeven en 2 pluggen |
| Garantie | 3 jaar |
| Onderhoud | Reinigen met een zachte, droge doek |
| Veiligheid | Installatie door een erkende elektricien; min. afstand 0,5 m tot brandbare materialen |
Veelgestelde vragen - LSLB 30 A1 Livarno Lux
Gebruikersvragen over LSLB 30 A1 Livarno Lux
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw LED Schijnwerper in PDF-formaat gratis! Vind uw handleiding LSLB 30 A1 - Livarno Lux en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. LSLB 30 A1 van het merk Livarno Lux.
GEBRUIKSAANWIJZING LSLB 30 A1 Livarno Lux
Handleiding en veiligteidsvoortzinger
E6
- Beoogd gebruik.... 53
- Inhoud van de verpakking 53
- Technische specificaties.... 54
- Veiligheidsinstructies 55
- Copyright 57
- Voordat u begint 57
6.1 De juiste plaats voor montage....57
6.2 Vereist gereedschap 58
6.3 Vóór montage....58
6,4 Montage 59 - Aan de slag 62
7.1 De bewegingssensor uitlijnen 62
7.2 De lichtduur aanpassen (TIME) 62
7.3 De gevoeligheid van de sensor aanpassen (SENS)....62
7.4 De lichtgevoeligheid aanpassen (LUX)....62
7.5 De lichtstraler positioneren 63 - Onderhoud/reiniging 64
- Problemen oplossen 64
- Milieuregelgeving en informatie over afvalverwerking 65
- Conformiteitskennisgeving 65
- Garantie- en servicegegevens 66
Gefeliciteerd!
Met de aanschaf van de 30 W-lichtstraler met bewegingssensor LIVARNOLUX LSLB 30 A1, hierna 'lichtstraler' genoemd, hebt u gekozen voor een kwaliteitsproduct.
De gebruikershandleiding maakt deel uit van het product. Deze bevat belangrijke informatie over veiligheid, gebruik en afvoer. Raak vóór het eerste gebruik van het product vertrouwd met alle gebruiks- en veiligheidsinstructies. Gebruik het product alleen, zoals beschreven in de handleiding en voor de aangegeven toepassingen. Als u het product aan iemand anders overdraagt, geeft u er ook alle relevante documenten bij.
1. Beoogd gebruik
Deze lichtstraler is niet bedoeld voor commercieel gebruik. Deze lichtstraler is geschikt voor gebruik binnenshuis en buiten. Het apparaat voldoet aan alle relevante normen en standaards met betrekking tot CE-conformiteit. Wijzigingen in de lichtstraler anders dan wijzigingen die worden aanbevolen door de fabrikant kunnen ertoe leiden dat niet meer aan deze normen wordt voldaan.
2. Inhoud van de verpakking
• Lichtstraler LIVARNO LUX LSLB 30 A1
- Bevestigingsmateriaal (2 schroeven en 2 pluggen)
- Bedieningsinstructies met veiligheidsinstructies
Deze bedieningsinstructies hebben een uitvouwbare omslag. Op de binnenzijde van de omslag staat een illustratie van de lichtstraler waarbij de onderdelen zijn genummerd (afbeeldingen A t/m C). Deze nummers hebben de volgende betekenis:
1 Kantelscharnier
2 Knikscharnier
3 Reflector
4 Sensorbehuizing
5 Bewegingssensor
6 Schroef
7 Montageplaat
8 Ontgrendelingsknop
9 Aansluitklem
10 Netsnoer (niet inbegrepen in het pakket/huishoudelijke elektriciteitskabels)
11 TIME-regelaar
12 SENS-regelaar
13 LUX-regelaar
14 Schroef (2 stuks, voor wandmontage) - geen afbeelding -
15 Plug(2 stuks, voor wandmontage) - geen afbeelding -
3. Technische specificaties
Zender:
| Merk: | LIVARNO LUX |
| Modelnaam: LSLB 30 A1 | |
| Werkingsvoltage: 220 - 240 V | ~ (AC), 50/60 Hz |
| Stroomverbruikcomplete lichtstraler: | circa 30 W (+/- 8%) |
| Veiligheidsklasse: I (met aardeaansluiting) | |
| Beschermingsgraad: | IP44 (spatwaterbestendig) |
| Lampen: 30 x 1 W Osram-led | |
| Totale lichtstroom: circa 2400 lm +/-5% (met afdekking) | |
| Kleurtemperatuur: circa 5000 K (neutraal wit) | |
Opening lichtstraal: circa 120°  | |
| CRI (kleurweergave-index): >80 | |
| Levensduur led: Circa 30.000 uur | |
| Bedieningspositie: verticaal - lichtstraler bovenaan, bewegingssensor onderaan | |
| Max. projectiegebied: circa 30m2 indien gemonteerd op hoogte van circa 2m | |
| Afmetingen (B x H x D): Circa 21,0 x 22,1 x 15,0 cm | |
| Gewicht: circa 970 g |
Bewegingssensor:
| Sensordetectiehoek: |  | max. 180° |
| Sensorbereik: |  | max. 12 m (gevoeligheid via draaiknop instelbaar) |
| Lichtgevoeligheid: | via draaiknop instelbaar | |
| Zwenkbereik (mechanisch): | circa +/- 70° horizontaal | |
| Verlichtingsduur: |  | circa 10 sec. +/- 5 sec. t/m 4 min. +/- 1 min. |
De technische data en het ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.
4. Veiligheidsinstructies
Voordat u deze lichtstraler voor het eerst gebruikt, dient u de onderstaande instructies te lezen en alle waarschuwingen op te volgen, zelfs als u bekend bent met de bediening van elektronische apparatuur. Bewaar deze bedieningsinstructies op een veilige plaats, zodat u deze later kunt raadplegen. Als u het apparaat verkoopt of weggeeft, dient u deze handleiding erbij te geven.
Veiligheidsklepjes die losraken, moeten worden vervangen.
Brandgevaar: Monteer de lichtstraler op minstens 0,5 m afstand van materialen die rechtstreeks aan de lichtbundel zijn blootgesteld. Overmatige hitte kan brand veroorzaken.
De lichtstraler heeft een aardingsgeleiderverbinding. De aardedraad (geel/groen) moet worden aangesloten op de aangegeven aansluitpool (9).
WAARSCHUWING! Dit symbool staat bij belangrijke informatie voor een veilig gebruik van de lichtstraler en de veiligheid van de gebruiker.
GEVAAR! Dit symbool geeft schadelijke elektrische spanning aan.
Dit symbool staat bij nadere informatie over het onderwerp.
Elektrische apparaten zijn niet geschikt voor kinderen. Sta kinderen nooit toe om elektrische apparaten te gebruiken zonder toezicht. Kinderen begrijpen het gevaar ervan mogelijk
niet. Houd het verpakkingsmateriaal buiten het bereik van kinderen. Er bestaat gevaar voor verstikking.
Als u merkt dat het apparaat rook of vreemde geluiden of geuren produceert, zet u de lichtstraler direct uit. Als dit gebeurt, mag u het apparaat niet meer gebruiken en moet u het laten nakijken door een deskundige. Adem rook die uit het apparaat komt nooit in. Raadpleeg een arts als u per ongeluk rook inademt. De ingeademde rook kan schadelijk zijn voor uw gezondheid.
De behuizing van de lichtstraler mag niet beschadigd zijn. Als de behuizing is beschadigd, is er een risico op een elektrische schok.
Open nooit de behuizing van de lichtstraler aangezien deze geen onderdelen bevat die onderhoud vereisen. Als de behuizing wordt geopend, loopt u kans op een elektrische schok.
Hang niets aan de lichtstraler. De behuizing is niet ontworpen om gewicht te dragen. Hierdoor kan de lichtstraler beschadigd raken.
Gebruik nooit optische instrumenten, zoals een vergrootglas, om rechtstreeks in de straal te kijken. Hierdoor kunt u uw ogen beschadigen. Raadpleeg een arts als u vermoedt dat uw ogen beschadigd zijn geraakt.
⚠ Waarschuwing: In de behuizing van het product en op de lichtbron kan gevaarlijke spanning aanwezig zijn die voor mensen levensgevaarlijk kan zijn.
5. Copyright
De volledige inhoud van deze gebruikershandleiding wordt beschermd door het auteursrecht en wordt uitsluitend ter informatie aan de lezer verstrekt. Het is strikt verboden om gegevens en informatie te kopiëren zonder voorafgaande uitdrukkelijke schriftelijke toestemming van de auteur. Dit geldt ook voor commercieel gebruik van de inhoud en informatie. Alle teksten en afbeeldingen waren actueel op het moment dat deze gebruikershandleiding werd gedrukt. De inhoud kan zonder kennisgeving worden gewijzigd.
6. Voordat u begint
Haal de lichtstraler en het bevestigingsmateriaal uit de verpakking.
Controleer of de lichtstraler niet beschadigd is. Als de lichtstraler beschadigd is, dient u deze niet te gebruiken.
Als de levering beschadigd of onvolledig is, neemt u contact op met de klantenservice van de fabrikant.
6.1 De juiste plaats voor montage
Kies zorgvuldig een locatie en bereid deze goed op de montage voor.
Leg alle afzonderlijke onderdelen, het benodigde gereedschap en het beslag netjes klaar, zodat u alles bij de hand hebt.
De lichtstraler mag alleen op stabiele oppervlakken, zoals muren, worden gemonteerd.
De voeding moet via het elektrische circuit van het gebouw zijn aangesloten.
Monteer de lichtstraler niet boven een warmtebron of in de directe omgeving van andere lichtbronnen. Let bij het kiezen van de juiste plaats voor montage ook op de afbeeldingen [D en E] op de omslagpagina.
Selecteer de locatie zo, dat de lichtstraler beschermd is tegen wind, regen en vuil.
Kijk vooraf welk beslag geschikt is voor de locatie die u hebt gekozen. Geschikt beslag voor montage op beton is aanwezig.
De volgende gereedschappen zijn niet bijgeleverd. Deze lijst vormt slechts een leidraad. De werkelijk benodigde gereedschappen zijn afhankelijk van de afzonderlijke locatie.
Ladder
Spanningstester
Waterpas, duimstok, potlood
Boor en boorbitjes
Kruiskopschroevendraaier, platte schroevendraaier
Steeksleutel, combinatietang, draadschaar
6.3 Vóór montage
GEVAAR! Het apparaat mag uitsluitend worden gemonteerd door een bevoegd elektricien! De voeding moet via het elektrische circuit van het gebouw zijn aangesloten.
Zet het apparaat uit terwijl dit wordt gemonteerd!
Let er bij het boren van gaten op dat er geen kabels in de muur lopen.
Zorg er, voordat u de lichtstraler gaat monteren, voor dat u vertrouwd bent met alle afzonderlijke onderdelen en de instructies en schema's in deze bedieningsinstructies hebt gelezen en opvolgt.
Zorg ervoor dat de kabel waarop de lichtstraler moet worden aangesloten, niet onder spanning staat. Verwijder hiertoe de zekering voor de betreffende stroomkring of zet de aardlekschakelaar in de stand '0' in de zekeringkast.
Test ook of de kabel niet onder spanning staat met behulp van een spanningstester!
6,4 Montage
De lichtstraler moet op de muur worden gemonteerd.

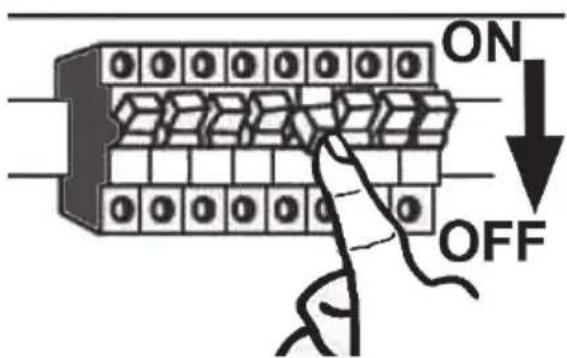

| Schakel de voeding uit. |  |
| Haal de montageplaat (7) los van de lichtstraler door de schroef (6) met een kruiskopschroevendraaier te verwijderen. |  |
| Druk nu de ontgrendelingsknop (8) op de montageplaat (7) en trek de montageplaat (7) aan de band uit de behuizing van de lichtstraler. |  |
| Verwijder de 2 schroeven en verwijder daarna de trekontlasting. |  |
LIVARNO LUX LSLB 30 A1
| Steek de rubberen afdichting op de kabelvoering (bijv. met een schroevendraaier) en druk dan de voorbereide voedingskabel van achteren erdoor. |  | |
| Boor door de voorgeboorde montagegaten en teken vervolgens de positie van de boorgaten op de muur om de gaten in de muur te boren. Druk de pluggen (15) in de geboorde gaten. |  | |
| Schroef de schroeven (14) vast om de montageplaat (7) stevig op de muur te bevestigen. |  | |
| Steek de voedingskabel goed op de aansluitklem (9) op de montageplaat (7). Let op de labels van de afzonderlijke polen. Zie ook illustratie [B] op de omslagpagina. |  | |
| Symbool Draad | ||
| L | zwart of bruin | |
| geel/groen | ||
| N | blauw | |
| Zet het netsnoer (10) vast door de trekontlasting met de 2 schroeven te bevestigen. |  | |
| Symbool Draad | |
| L | zwart of bruin |
| geel/groen | |
| N | blauw |
| Plaats de lichtstraler op de montageplaat (7).Druk de ontgrendelingsknop (8) omlaag en duwde lichtstraler naar de muur toe, totdat deontgrendelingsknop (8) in de uitsparing van delichtstraler valt. |  |

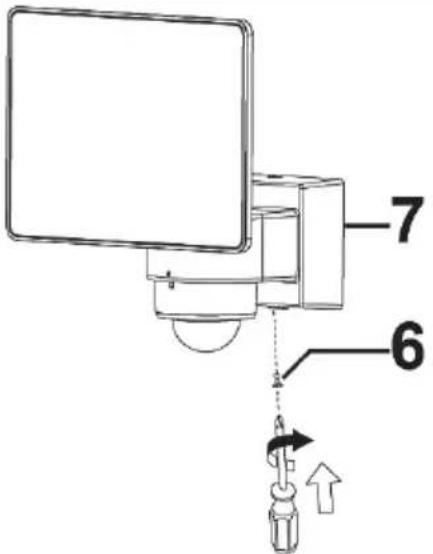

| Draai tenslotte de schroef (6) met dekruiskopschroevendraaier van onderen door delichtstralerbehuizing in de montageplaat (7). |  |
| Schakel de voeding weer in. |  |
7. Aan de slag
7.1 De bewegingssensor uitlijnen
Zorg ervoor dat er geen bewegingen zijn die niet gedetecteerd hoeven te worden binnen het detectiebereik van de bewegingssensor (5) (bijv. op stoepen, wegen).
U kunt de lichtgevoeligheid van de bewegingssensor (5) het beste instellen wanneer de lichtomstandigheden hetzelfde zijn als wanneer de lichtstraler actief is.
We raden u aan om aan de sensorbehuizing (4) te draaien om gemakkelijk de regelaars TIME (11), SENS (12) en LUX (13) in te kunnen stellen. Zie ook illustratie [C] op de omslagpagina.
- Stel de bewegingssensor (5) zo in, dat deze de gewenste zone zo goed mogelijk weergeeft. De sensor mag niet worden geblokkeerd door voorwerpen en dergelijke.
- U kunt de bewegingssensor (5) horizontaal uitlijnen door de sensorbehuizing (4) te verdraaien.
7.2 De lichtduur aanpassen (TIME)
U kunt de lichtduur aanpassen met de TIME-regelaar (11) op de sensorbehuizing (4) (van circa 1 min. tot 15 min.). Draai de TIME-regelaar (11) rechtsom (in de richting van de +) om de lichtduur te verlengen en linksom (in de richting van de -) om de duur te verkorten.
7.3 De gevoeligheid van de sensor aanpassen (SENS)
Met de SENS-regelaar (12) op de sensorbehuizing (4) kunt u de gevoeligheid van de sensor aanpassen. Draai de SENS-regelaar (12) rechtsom (in de richting van de +) om de gevoeligheid te vergroten en linksom (in de richting van de -) om de gevoeligheid te verkleinen. Hoe hoger de gevoeligheid, hoe groter het detectiebereik (max. 12 meter).
7.4 De lichtgevoeligheid aanpassen (LUX)
Met de LUX-regelaar (13) op de sensorbehuizing (4) kunt u de lichtgevoeligheid van de sensor aanpassen. Zo kunt u de lichtomstandigheden bepalen waarbij de lichtsensor reageert en de lichtstraler wordt ingeschakeld.
Draai de LUX-regelaar (13) rechtsom (naar *) als u wilt dat de bewegingssensor reageert in relatief lichte omstandigheden.
Draai de LUX-regelaar (13) linksom (naar C) als u wilt dat de bewegingssensor (5) reageert in relatief donkere omstandigheden.
7.5 De lichtstraler positioneren

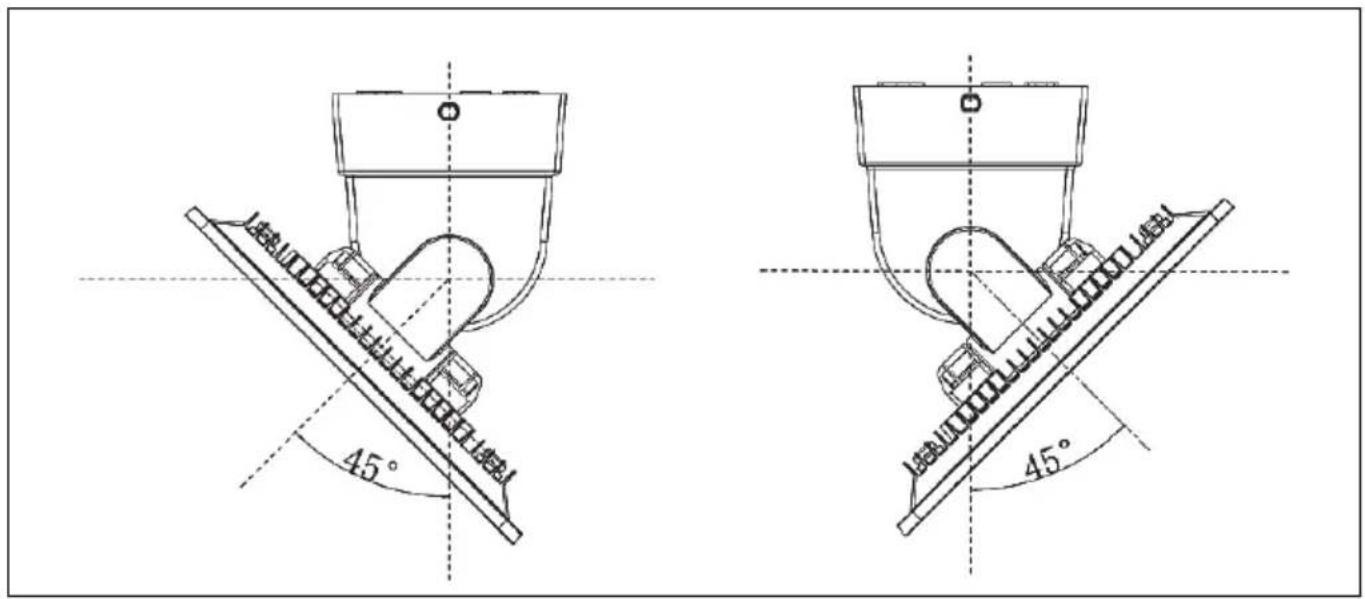

Dankzij het kantelscharnier (1) kan de lichtstraler circa 90° worden gedraaid.


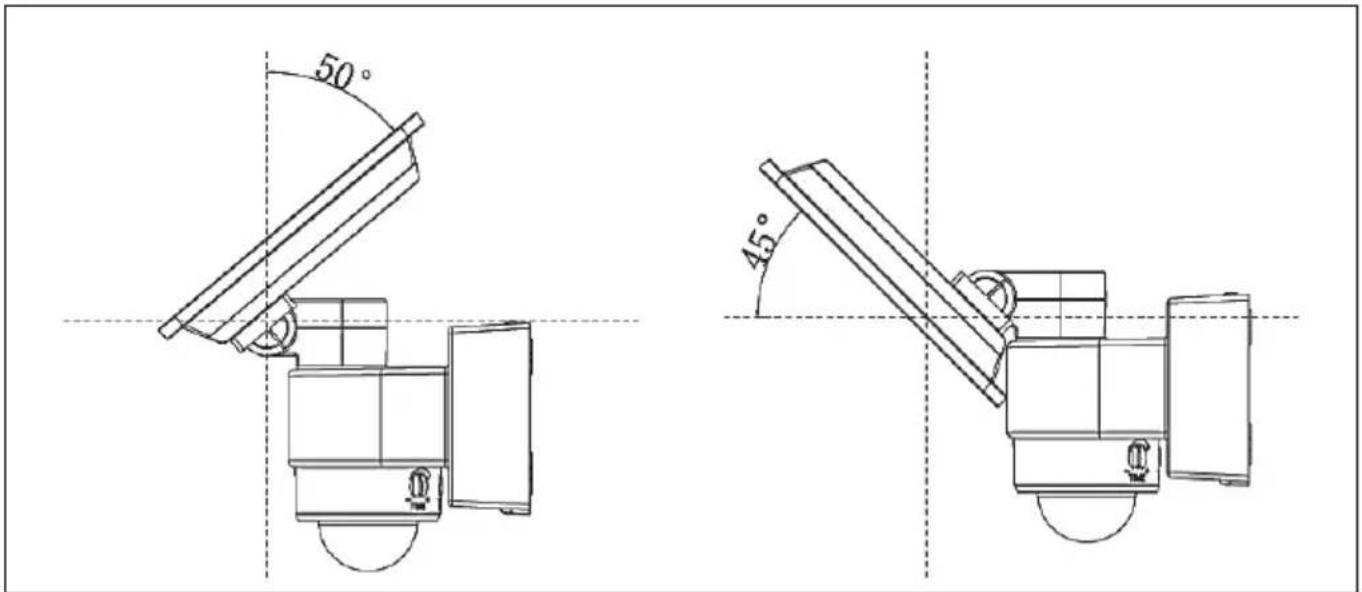

45° 45°Met het knikscharnier (2) kunt u de lichtbundelhoogte van de lichtstraler ongeveer 95° aanpassen.
Onderhoud
De lichtstraler bevat geen onderdelen die door de gebruiker moeten worden onderhouden. De lamp van de lichtstraler kan niet worden vervangen.
Reinigen
De netvoeding moet zijn uitgeschakeld bij alle werkzaamheden aan de lichtstraler, zelfs tijdens het reinigen! Anders loopt u het risico op een elektrische schok!
Zorg ervoor dat er geen vloeistof in de lichtstraler terechtkomt. Anders loopt u het risico op een elektrische schok.
U reinigt de lichtstraler met een zachte, droge doek. Gebruik nooit oplos- of schoonmaakmiddelen die de plastic behuizing kunnen beschadigen. Voor hardnekkiger vuil gebruikt u een licht bevochtigde doek.
9. Problemen oplossen
De verlichting gaat niet aan
De bewegingssensor (5) is niet correct gericht. Corrigeer de positionering.
De elektrische aansluiting is defect. Laat de elektrische aansluiting controleren door een elektricien.
De verlichting gaat snel aan en uit
Er is interferentie in de sensor van andere lichtbronnen of helder reflecterende oppervlakken. Verwijder de externe lichtbron of het reflecterende oppervlak.
De verlichting kan niet worden uitgeschakeld
Er bevinden zich mensen of bewegende voorwerpen in het detectiebereik van de bewegingssensor (5). Zorg ervoor dat deze niet meer worden gedetecteerd.
De lichtstraler beweegt in de wind, waardoor de bewegingssensor (5) voortdurend wordt ingeschakeld. Bevestig de lichtstraler altijd op een stabiel montagepunt.
10. Milieuregelgeving en informatie over afvalverwerking
Apparaten met een van deze symbolen zijn onderworpen aan de Europese richtlijn 2012/19/EU. Alle elektrische en elektronische apparaten moeten worden gescheiden van huishoudelijk afval en bij een officiële afvalverwerkingsinstantie worden ingeleverd.
Gooi het apparaat niet bij het huishoudelijk afval of het grofvuil. Voor meer informatie over inzamelpunten en ophaaldatums neemt u contact op met de gemeente of de plaatselijke afvalverwerkende instantie.
Gooi al het verpakkingsmateriaal weg op een milieuvriendelijke manier. De kartonnen verpakking kan voor recycling naar de oudpapierbak of een openbaar inzamelpunt worden gebracht. Folie of plastic in de verpakking moet worden ingeleverd via een daarvoor bestemde inzamelmethode.
11. Conformiteitskennisgeving
CE
Het product voldoet aan de eisen van de toepasselijke Europese en nationale richtlijnen. Er is bewijs van conformiteit verstrekt. De fabrikant beschikt over de relevante verklaringen en documentatie.
De volledige Europese conformiteitsverklaring is te downloaden via deze link:
Garantie van TARGA GmbH
Geachte klant,
U krijgt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. In het geval van gebreken aan dit product heeft u ten opzichte van de verkoper van het product bepaalde wettelijke rechten. Deze wettelijke rechten worden door onze hierna volgende garantie niet beperkt.
Garantievoorwaarden
De garantietermijn begint op de datum van aankoop. Bewaart u de originele kassabon goed. Deze bon is nodig als bewijs van aankoop. Indien er binnen drie jaar vanaf de datum van aankoop van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons - naar ons goeddunken - gratis gerepareerd of vervangen.
Garantietermijn en wettelijke aanspraak bij gebreken
De garantietermijn wordt door de wettelijke aanspraak bij gebreken niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel reeds bij aankoop aanwezige schade en gebreken dienen onmiddellijk na het uitpakken te worden gemeld. Na afloop van de garantietermijn benodigde reparaties worden alleen tegen betaling uitgevoerd.
Garantiedekking
Het apparaat is zorgvuldig gefabriceerd volgens strenge kwaliteitsrichtlijnen en voor de levering nauwgezet onderzocht. De garantie dekt materiaal- en fabricagefouten. Deze garantie dekt geen onderdelen van het product die onderhevig zijn aan normale slijtage en daardoor kunnen worden beschouwd als slijtbare onderdelen of beschadigingen aan breekbare onderdelen zoals schakelaars, batterijen of onderdelen gemaakt van glas. De garantie vervalt als het product beschadigd, niet doelmatig gebruikt of onderhouden is. Voor een doelmatig gebruik van het product dienen alle in de meegeleverde handleiding opgenomen aanwijzingen strikt te worden nageleefd . Gebruiksdoeleinden en handelingen die in de handleiding worden afgeraden of waarvoor wordt gewaarschuwd, dienen in elk geval te worden vermeden. Het product is uitsluitend bestemd voor privégebruik en niet voor commercieel gebruik. In geval van misbruik of niet doelmatig gebruik, gebruik van geweld of ingrepen die niet zijn uitgevoerd door onze geautoriseerde service-afdeling, komt de garantie te vervallen. Met de reparatie of vervanging van het product begint geen nieuwe garantietermijn.
Afwikkeling van een garantieclaim
Gelieve voor een snelle verwerking van uw probleem de volgende aanwijzingen in acht te nemen:
- Lees voordat u het product in gebruik neemt de bijbehorende documentatie aandachtig door. Mocht er een probleem optreden dat op deze manier niet kan worden opgelost, neem dan contact op met onze hotline.
- Houdt u bij elke navraag de kassabon en het artikelnummer of indien beschikbaar het serienummer als bewijs van aankoop bij de hand.
- In het geval dat een oplossing per telefoon niet mogelijk is, zal onze hotline er afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op andere wijze wordt opgelost.
Service
Telefoon: 020 - 26 21 941
E-Mail: service.NL@targa-online.com
Telefoon: 02 - 58 87 036
E-Mail: service.BE@targa-online.com
Telefoon: 02 02 04 223
E-Mail: service.LU@targa-online.com
IAN: 297148
Fabrikant
Merk op dat het volgende adres geen service-adres is. Neem eerst contact op met de bovenvermelde service-afdeling.
TARGA
GmbH
Coesterweg 45
DE-59494 Soest
DUITSLAND
