BEDIENUNGSANLEITUNG LSLB 30 A1 Livarno Lux

10. Umwelthinweise und Entsorgungsangaben ........................................................ 15

Herzlichen Glückwunsch! Mit dem Kauf des 30 Watt LED-Strahlers mit Bewegungsmelder LIVARNOLUX LSLB 30 A1, im Folgenden als LED-Strahler bezeichnet, haben sich für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.LIVARNO LUX LSLB 30 A1 Deutsch - 3

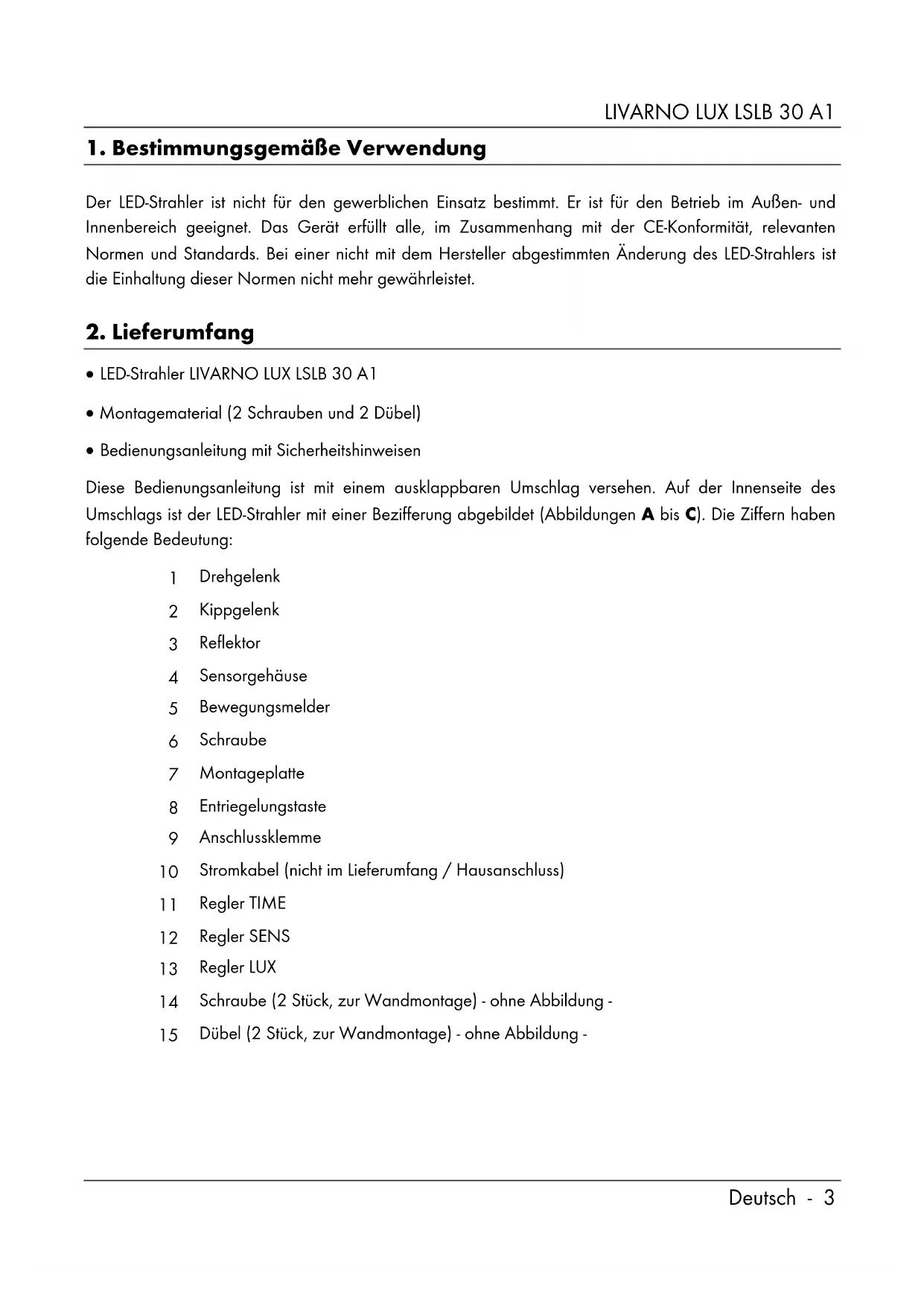

1. Bestimmungsgemäße Verwendung

Der LED-Strahler ist nicht für den gewerblichen Einsatz bestimmt. Er ist für den Betrieb im Außen- und Innenbereich geeignet. Das Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des LED-Strahlers ist die Einhaltung dieser Normen nicht mehr gewährleistet.

LED-Strahler LIVARNO LUX LSLB 30 A1 Montagematerial (2 Schrauben und 2 Dübel) Bedienungsanleitung mit Sicherheitshinweisen Diese Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist der LED-Strahler mit einer Bezifferung abgebildet (Abbildungen A bis C). Die Ziffern haben folgende Bedeutung:

Stromkabel (nicht im Lieferumfang / Hausanschluss)

Schraube (2 Stück, zur Wandmontage) - ohne Abbildung -

Dübel (2 Stück, zur Wandmontage) - ohne Abbildung -LIVARNO LUX LSLB 30 A1

Strahler: Marke: LIVARNO LUX Modellbezeichnung: LSLB 30 A1 Betriebsspannung: 220 – 240 V

(Wechselspannung), 50/60 Hz Leistungsaufnahme kompletter LED-Strahler: ca. 30 W (+/- 8%) Schutzklasse: I (mit Schutzleiteranschluss) Schutzart: IP44 (Strahlwasserschutz) Leuchtmittel: 30 x 1 W Osram LED Gesamtlichtstrom: ca. 2400 lm +/-5% (mit Abdeckung) Farbtemperatur: ca. 5000 K (Neutralweiß) LED-Abstrahlwinkel: ca. 120° Ra (Farbwiedergabeindex): > 80 LED Lebensdauer: ca. 30000 Stunden Betriebslage: senkrecht - Strahler oben, Bewegungsmelder unten max. projizierte Lichtfläche: ca. 30m² bei Montage in ca. 2m Höhe Abmessungen (B x H x T): ca. 21,0 x 22,1 x 15,0 cm Gewicht: ca. 970 g Bewegungsmelder: Erfassungswinkel Sensor: max. 180° Erfassungsreichweite: max. 12 m (Erfassungsempfindlichkeit über Drehregler einstellbar) Lichtempfindlichkeit: über Drehregler einstellbar Drehbar (mechanisch): ca. +/- 70° horizontal Leuchtdauer: ca. 10 Sek +/- 5 Sek bis 4 Min +/- 1 Min Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.LIVARNO LUX LSLB 30 A1 Deutsch - 5 4.Sicherheitshinweise Vor der ersten Verwendung des LED-Strahlers lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus. Jede zersprungene Schutzabdeckung ist zu ersetzen. Brandgefahr: Montieren Sie den LED-Strahler in einem Abstand von mindestens 0,5 m zu angestrahlten Materialien. Übermäßige Wärmeentwicklung kann zu Brandentwicklung führen. Der LED-Strahler hat einen Schutzleiteranschluss. Der Schutzleiter (gelb/grün) muss an die gekennzeichnete Anschlussklemme (9) angeschlossen werden. WARNUNG! Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des LED-Strahlers und zum Schutz des Anwenders. GEFAHR! Dieses Symbol warnt vor gefährlicher elektrischer Spannung! Dieses Symbol gibt Ihnen informative Hinweise zum Thema.

Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtigLIVARNO LUX LSLB 30 A1

erkennen. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie den LED-Strahler sofort aus. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollten Sie dennoch Rauch eingeatmet haben, suchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheits-schädlich sein. Das Gehäuse des LED-Strahlers darf nicht beschädigt werden. Bei beschädigtem Gehäuse besteht Gefahr durch einen elektrischen Schlag. Öffnen Sie niemals das Gehäuse des LED-Strahlers, da dieser keine zu wartenden Teile enthält. Bei geöffnetem Gehäuse besteht Gefahr durch einen elektrischen Schlag. Es dürfen keine Gegenstände an den LED-Strahler gehängt werden. Das Gehäuse ist nicht zum Tragen von Lasten geeignet. Andernfalls könnte der LED-Strahler beschädigt werden. Benutzen Sie keinesfalls optische Instrumente, wie zum Beispiel ein Vergrößerungsglas, um direkt in den Lichtstrahl zu schauen. Dies kann zu Augenschäden führen. Bei dem Verdacht auf Augenschäden suchen Sie einen Arzt auf. Achtung: In der Leuchte und an der Lichtquelle können gefährliche elektrische Spannungen anstehen und eine akute Gefahr für Personen darstellen.LIVARNO LUX LSLB 30 A1 Deutsch - 7

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.

6. Vor der Inbetriebnahme

Entnehmen Sie den LED-Strahler und das Montagematerial aus der Verpackung. Prüfen Sie den LED-Strahler auf Beschädigungen. Bei Beschädigungen darf der LED-Strahler nicht in Betrieb genommen werden. Bitte wenden Sie sich bei defekter oder unvollständiger Lieferung an den Kundendienst des Herstellers.

6.1 Der richtige Montageort

Wählen Sie den Montageort sorgfältig aus und bereiten Sie die Montage gut vor. Legen Sie alle Einzelteile, benötigtes Werkzeug und Montagematerial griffbereit und geordnet zurecht. Der LED-Strahler darf nur auf stabilen Untergründen, z.B. Mauerwerk montiert werden. Die Spannungsversorgung darf ausschließlich über die elektrische Anlage des Gebäudes hergestellt werden. Montieren Sie den LED-Strahler nicht über einer Wärmequelle oder in unmittelbarer Nähe zu anderen Lichtquellen. Beachten Sie bei der Auswahl des Montageortes auch die Abbildungen [D und E] auf der Umschlagseite. Wählen Sie den Montageort so, dass der LED-Strahler vor Wind, Regen und Verschmutzung geschützt ist. Informieren Sie sich vorab, welches Montagematerial für den von Ihnen gewählten Montageort geeignet ist. Dem LED-Strahler liegt geeignetes Montagematerial für Beton bei.LIVARNO LUX LSLB 30 A1

6.2 Benötigtes Werkzeug

Folgende Werkzeuge sind nicht im Lieferumfang enthalten. Diese Liste dient Ihnen zur Orientierung. Die genaue Beschaffenheit der benötigten Werkzeuge richtet sich nach den individuellen Gegebenheiten vor Ort. Leiter Spannungsprüfer Wasserwaage, Gliedermaßstab, Bleistift Bohrmaschine mit Bohrer Kreuzschlitzschraubendreher, Schlitzschraubendreher Maulschlüssel, Kombizange, Seitenschneider

GEFAHR! Die Montage darf nur von einer autorisierten Elektrofachkraft durchgeführt werden! Die Spannungsversorgung darf ausschließlich über die elektrische Anlage des Gebäudes hergestellt werden. Der Stromkreis muss während der Montage abgeschaltet sein! Achten Sie beim Bohren der Bohrlöcher darauf, dass keine in der Wand liegenden Leitungen beschädigt werden. Vor der Montage machen Sie sich mit den Einzelteilen des LED-Strahlers, sowie den Anleitungen und Abbildungen dieser Bedienungsanleitung vertraut und beachten Sie diese. Stellen Sie sicher, dass die Leitung, an der der LED-Strahler angeschlossen werden soll, keine Spannung führt. Zu diesem Zweck entfernen Sie in Ihrem Sicherungskasten die Sicherung des entsprechenden Stromkreises, bzw. schalten Sie die Sicherung in Stellung „0“. Überprüfen Sie die Spannungsfreiheit der Leitung unbedingt zusätzlich mit einem Spannungsprüfer!LIVARNO LUX LSLB 30 A1 Deutsch - 9

Die Montage des LED-Strahlers muss als Wandmontage erfolgen. Schalten Sie den Stromkreis aus. Lösen Sie die Montageplatte (7) vom LED- Strahler, indem Sie die Schraube (6) mit einem Kreuzschlitzschraubendreher entfernen.

Drücken Sie nun die Entriegelungstaste (8) der Montageplatte (7) nach unten und ziehen Sie die Montageplatte (7) an dem Zugband aus dem Gehäuse des LED-Strahlers heraus. Entfernen Sie die Zugentlastung, nachdem Sie die 2 Schrauben entfernt haben.LIVARNO LUX LSLB 30 A1

Durchstechen Sie die Gummidichtung der Kabeldurchführung (z.B. mit einem Schraubendreher) und schieben Sie anschließend das vorbereitete Anschlusskabel von hinten hindurch. Durchbohren Sie die vorgestanzten Montagelöcher und zeichnen Sie anschließend die Position der Bohrlöcher an der Wand an, um danach die Wandbohrung durchzuführen. Setzen Sie die Dübel (15) in die gebohrten Löcher ein. Drehen Sie jetzt die Schrauben (14) ein, um die Montageplatte (7) sicher an der Wand zu fixieren. Verdrahten Sie nun fachgerecht die Anschlussleitung in der Anschlussklemme (9) an der Montageplatte (7). Beachten Sie dabei die Kennzeichnung der einzelnen Klemmen. Beachten Sie auch die Abbildung [B] auf der Umschlagseite.

schwarz oder braun gelb/grün

blau Fixeren Sie anschließend das Stromkabel (10), indem Sie die Zugentlastung mit den 2 Schrauben wieder einsetzen.LIVARNO LUX LSLB 30 A1 Deutsch - 11 Setzen Sie nun den LED-Strahler gerade auf die Montageplatte (7) auf. Drücken Sie die Entriegelungstaste (8) herunter und schieben Sie den LED-Strahler in Richtung Wand, bis die Entriegelungstaste (8) in der Aussparung im Gehäuse des LED-Strahlers einrastet. Drehen Sie als letzten Schritt die Schraube (6) mit dem Kreuzschlitzschraubendreher von unten durch das Gehäuse des LED-Strahlers in die Montageplatte (7) ein. Schalten Sie den Stromkreis wieder ein.LIVARNO LUX LSLB 30 A1

7.1 Bewegungsmelder ausrichten

Achten Sie darauf, dass im Erfassungsbereich des Bewegungsmelders (5) keine Bewegungen vorkommen, die nicht erfasst werden sollen (z.B. Gehwege, Straßen). Die Einstellung der Lichtempfindlichkeit des Bewegungsmelders (5) sollten Sie am besten zu dem Zeitpunkt der Lichtverhältnisse vornehmen, bei welchen der LED-Strahler aktiv werden soll. Das Drehen des Sensorgehäuses (4) ermöglicht Ihnen eine einfachere Einstellung der Regler „TIME“ (11), „SENS“ (12) und „LUX“ (13). Beachten Sie die Abbildung [C] auf der Umschlagseite. Richten Sie den Bewegungsmelder (5) so aus, dass dieser den gewünschten Bereich möglichst gut erfassen kann. Die Sicht darf nicht durch Gegenstände o. ä. behindert werden. Sie können den Bewegungsmelder (5) horizontal durch Drehen am Sensorgehäuse (4) ausrichten.

7.2 Leuchtdauer einstellen (TIME)

Über den Regler TIME (11) am Sensorgehäuse (4) stellen Sie die Leuchtdauer (ca. 1 min bis 15 min) ein. Drehen Sie den Regler TIME (11) im Uhrzeigersinn (Richtung +), um die Leuchtdauer zu verlängern bzw. gegen den Uhrzeigersinn (Richtung -), um die Leuchtdauer zu verkürzen.

7.3 Sensorempfindlichkeit einstellen (SENS)

Über den Regler SENS (12) am Sensorgehäuse (4) stellen Sie die Sensorempfindlichkeit ein. Drehen Sie den Regler SENS (12) im Uhrzeigersinn (Richtung +), um die Empfindlichkeit zu erhöhen bzw. gegen den Uhrzeigersinn (Richtung -), um die Empfindlichkeit zu verringern. Je höher die Empfindlichkeit, desto größer der Erfassungsbereich (maximal 12 Meter).

7.4 Lichtempfindlichkeit einstellen (LUX)

Über den Regler LUX (13) am Sensorgehäuse (4) stellen Sie die Lichtempfindlichkeit ein. Hier legen Sie fest, bei welchen Lichtverhältnissen der Dämmerungssensor reagiert und somit der LED-Strahler ein- bzw. ausgeschaltet wird. Drehen Sie den Regler LUX (13) im Uhrzeigersinn (in Richtung ), damit der Bewegungsmelder (5) bei helleren Lichtverhältnissen reagiert. Drehen Sie den Regler LUX (13) gegen den Uhrzeigersinn (in Richtung ), reagiert der Bewegungs- melder (5) erst bei dunkleren Lichtverhältnissen.LIVARNO LUX LSLB 30 A1 Deutsch - 13

7.5 LED-Strahler ausrichten

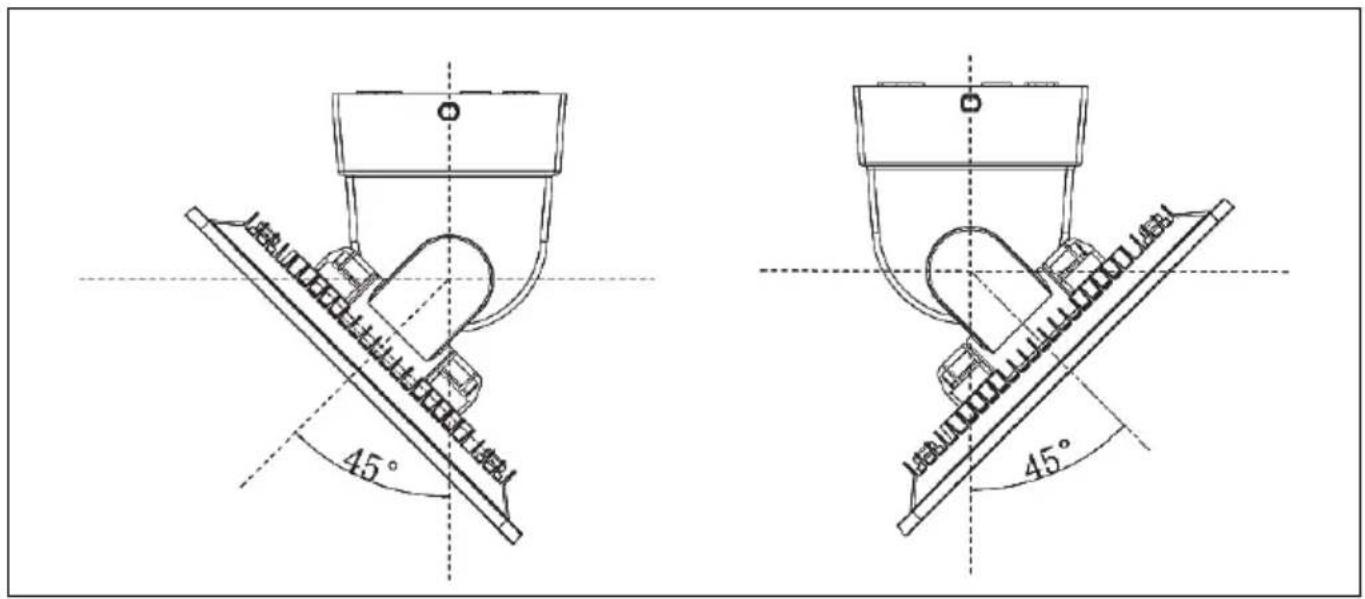

Der LED-Strahler ist über das Drehgelenk (1) in einem Bereich von ca. 90° drehbar.

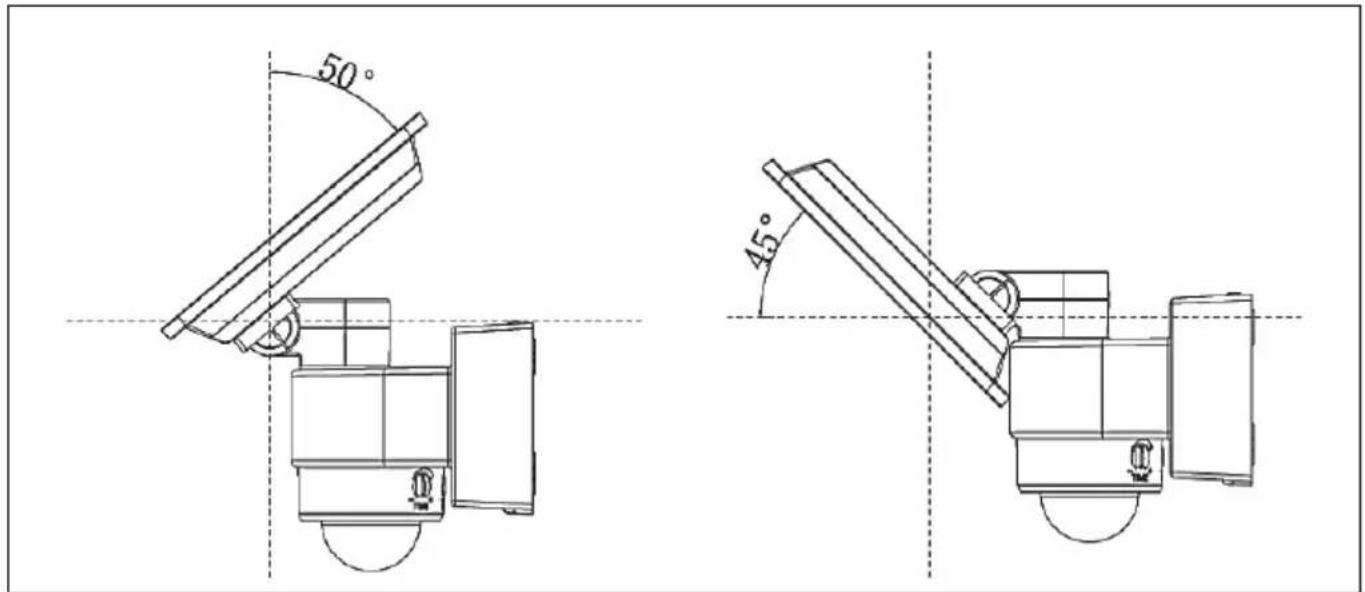

Über das Kippgelenk (2) ist der LED-Strahler in einem Bereich von ca. 95° neigbar.LIVARNO LUX LSLB 30 A1

8. Wartung/Reinigung

Wartung Der LED-Strahler beinhaltet keine zu wartenden Teile. Das LED-Leuchtmittel ist nicht auswechselbar. Reinigung Der Stromkreis muss während aller Arbeiten am LED-Strahler, auch während der Reinigung abgeschaltet sein! Es besteht Gefahr durch elektrischen Schlag! Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse des LED-Strahlers eindringen können. Es besteht die Gefahr eines elektrischen Schlages. Verwenden Sie zur Reinigung des LED-Strahlers ein weiches, trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoff angreifen. Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.

Das Licht schaltet sich nicht ein Der Bewegungsmelder (5) ist nicht richtig ausgerichtet. Korrigieren Sie die Ausrichtung. Der elektrische Anschluss ist defekt. Lassen Sie den elektrischen Anschluss von einer Elektrofachkraft prüfen. Das Licht schaltet schnell ein und aus Der Sensor wird durch Fremdlicht oder helle reflektierende Flächen gestört. Entfernen Sie die Fremdlichtquelle, bzw. die störenden Oberflächen. Das Licht schaltet nicht aus Im Erfassungsbereich des Bewegungsmelders (5) befinden sich Personen oder Gegenstände. Entfernen Sie diese. Der LED-Strahler bewegt sich im Wind, wodurch der Bewegungsmelder (5) ständig auslöst. Befestigen Sie den LED-Strahler nur an einem stabilen Montageort.LIVARNO LUX LSLB 30 A1 Deutsch - 15

10. Umwelthinweise und Entsorgungsangaben

Die mit einem dieser Symbole gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden. Informationen zu Sammelplätzen oder Abholungsterminen erfahren Sie über Ihre Gemeindeverwaltung oder über Ihr örtliches Entsorgungsunternehmen. Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

11. Hinweise zur Konformität

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Die vollständige EU-Konformitätserklärung kann unter folgendem Link heruntergeladen werden: www.targa.de/downloads/conformity/297148.pdfLIVARNO LUX LSLB 30 A1

12. Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: - Bitte lesen Sie vor Inbetriebnahme Ihres Produktes sorgfältig die beigefügte Dokumentation. Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline.LIVARNO LUX LSLB 30 A1 Deutsch - 17 - Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer bzw. wenn vorhanden die Seriennummer als Nachweis für den Kauf bereit. - Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. Service

Hersteller Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle. TARGA GmbH Coesterweg 45 DE-59494 Soest
