| Typ výrobku | LED projektor s pohybovým senzorem |
| Značka | Livarno Lux |
| Model | LSLB 30 A1 |
| Napájecí napětí | 220–240 V~, 50/60 Hz |
| Elektrická spotřeba | Přibližně 30 W (±8%) |
| Třída ochrany | I (s ochranným vodičem) |
| Stupeň krytí | IP44 |
| Žárovky | 30 LED Osram 1 W (nevyměnitelné) |
| Světelný tok | Přibližně 2400 lm |
| Teplota chromatičnosti | 5000 K (neutrální bílá) |
| Úhel vyzařování | Přibližně 120° |
| IRC | >80 |
| Životnost LED | Přibližně 30 000 h |
| Úhel detekce | Max. 180° |
| Dosah senzoru | Max. 12 m (nastavitelný) |
| Doba svícení | Od 10 s do 4 min (nastavitelná) |
| Rozměry (D x V x H) | 21,0 x 22,1 x 15,0 cm |
| Hmotnost | Přibližně 970 g |
| Maximální projekční plocha | Přibližně 30 m² (při výšce 2 m) |
| Použití | Interiér i exteriér (IP44) |
| Dodávaný montážní materiál | 2 šrouby a 2 hmoždinky |
| Záruka | 3 roky |
| Údržba | Čistěte měkkým suchým hadříkem |
| Bezpečnost | Instalace autorizovaným elektrikářem; min. vzdálenost 0,5 m od hořlavých materiálů |
Často kladené otázky - LSLB 30 A1 Livarno Lux
Dotazy uživatelů ohledně LSLB 30 A1 Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš LED reflektor ve formátu PDF zdarma! Najděte svůj návod LSLB 30 A1 - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. LSLB 30 A1 značky Livarno Lux.
NÁVOD K OBSLUZE LSLB 30 A1 Livarno Lux
Aktolizace na zôlódé rojnových informaci
Návod k obsluze a bezpečnostní počyny
(FT)
- Určené použití 69
- Obsah balení 69
- Technické údaje 70
- Bezpečnostní pokyny 71
- Ochrana autorských práv....73
- Dříve než začnete 73
6.1 Vhodné místo k montáži....73
6.2 Požadované nástroje 73
6.3 Před montáží....74
6.4 Montáž....75
- Začináme.... 78
7.1 Seřízení snímače pohybu....78
7.2 Seřízení doby osvětlení (TIME)....78
7.3 Seřízení citlivosti snímače (SENS)....78
7.4 Seřízení světelné citlivosti (LUX)....78
7.5 Umístění LED svítidla....79
- Údržba/čištění 80
- Odstraňování problémů 80
- Předpisy na ochranu životního prostředí a informace o likvidaci.... 81
- Prohlášení o shodě 81
- Informace o záruce a servisu 82
Blahopřejeme!
Zakoupením 30W LED svítidla se snímačem pohybu LIVARNOLUX LSLB 30 A1 (dále v textu jen jako LED svítidlo) jste si vybrali jakostní výrobek.
Uživatelská příručka je součástí dodávky produktu. Obsahuje důležité pokyny týkající se bezpečnosti, použití a likvidace. Před použitím produktu se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze tak, jak je vysvětleno, a pouze k daným účelům. Pokud předáte výrobek někomu dalšímu, nezapomeňte mu předat také všechny související dokumenty.

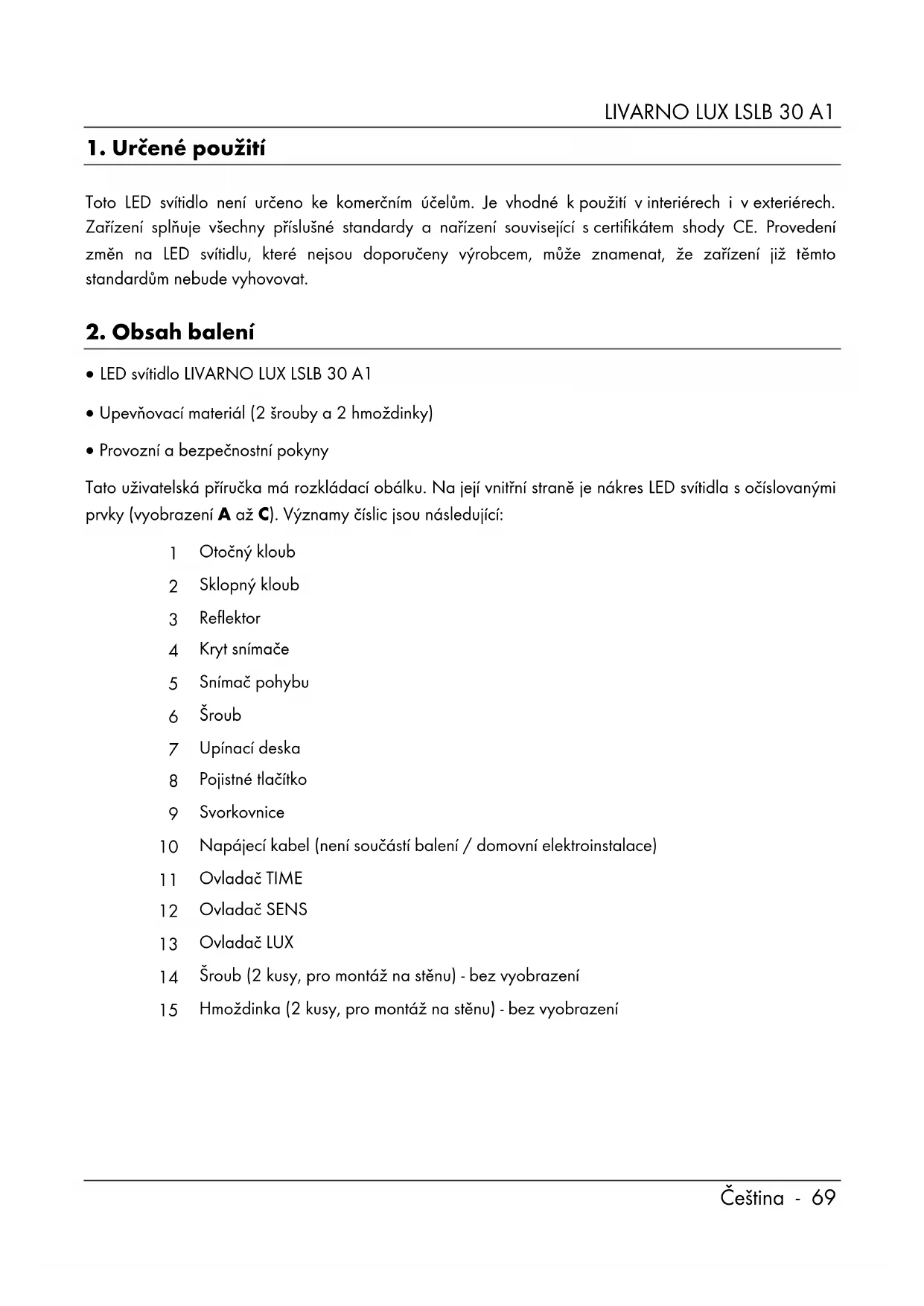

1. Určené použití
Toto LED svítidlo není určeno ke komerčním účelům. Je vhodné k použití v interiérech i v exteriérech. Zařízení splňuje všechny příslušné standardy a nařízení související s certifikátem shody CE. Provedení změn na LED svítidlu, které nejsou doporučeny výrobcem, může znamenat, že zařízení již těmto standardům nebude vyhovovat.
2. Obsah balení
• LED svítidlo LIVARNO LUX LSLB 30 A1
- Upevňovací materiál (2 šrouby a 2 hmoždinky)
• Provozní a bezpečnostní pokyny
Tato uživatelská příručka má rozkládací obálku. Na její vnitřní straně je nákres LED svítidla s očíslovanými prvky (vyobrazení A až C). Významy číslic jsou následující:
1 Otočný kloub
2 Sklopný kloub
3 Reflektor
4 Kryt snímače
5 Snímač pohybu
6 Šroub
7 Upínací deska
8 Pojistné tlačítko
9 Svorkovnice
10 Napájecí kabel (není součástí balení / domovní elektroinstalace)
11 Ovladač TIME
12 Ovladač SENS
13 Ovladač LUX
14 Šroub (2 kusy, pro montáž na stěnu) - bez vyobrazení
15 Hmoždinka (2 kusy, pro montáž na stěnu) - bez vyobrazení
3. Technické údaje
Svítidlo:
| Značka: | LIVARNO LUX |
| Název modelu: LSLB 30 A1 | |
| Provozní napětí: 220 - 240 V | ~ (stř.), 50/60 Hz |
| Příkoncelé LED svítidlo: | cca 30 W (+/- 8 %) |
| Bezpečnostní třída: 1 (s připojením zemního vodiče) | |
| Stupeň ochrany: IP44 (odolnost proti stříkající vodě) | |
| Světelný zdroj: 30 x 1 W LED Osram | |
| Celkový světelný tok: 2400 lm +/-5 % (s krytem) | |
| Teplota barev: přibližně 5 000 K (neutrální bílá) | |
Úhel světelného paprsku: cca 12  | |
| CRI (index podání barev): > 80 | |
| Životnost LED: cca 30000 hodin | |
| Provozní poloha: vertikální - svítidlo nahoře, snímač pohybu dole | |
| Maximální plocha pokrytí: cca 30 m2 při montáži ve výšce cca 2 m | |
| Rozměry (Š x V x H): cca 21,0 x 22,1 x 15,0 cm | |
| Hmotnost: cca 970 g | |
Snímač pohybu:
| Úhel snímače pohybu: max. 180 |  | |
| Dosah snímače: |  | max. 12 m (možnost nastavení citlivosti rotačním ovladačem) |
| Světelná citlivost: | možnost nastavení rotačním ovladačem | |
| Rozsah rotačního pohybu (mechanický): | cca +/- 70 ° vodorovně | |
| Doba osvětlení: |  | cca 10 s +/- 5 s až 4 min +/- 1 min |
Technická specifikace a vzhled může být předmětem změny bez předchozího upozornění.
4. Bezpečnostní pokyny
Před prvním použitím tohoto LED svítidla si přečtěte níže uvedené pokyny a dbejte na všechna upozornění, a to i v případě, že máte s používáním elektronických zařízení zkušenosti. Tyto provozní pokyny si uložte na bezpečném místě k pozdějšímu nahlédnutí. Při prodeji zařízení nebo jeho postoupení jiné osobě je nezbytné, abyste jí odevzdali i tento návod.
Pokud dojde k poškození ochranného krytu, je nutno jej vyměnit.
Nebezpečí požáru: LED svítidlo připevněte nejméně 0,5 m od všech materiálů přímo vystavených světelnému paprsku. Nadměrné teplo může být příčinou požáru.
LED svítidlo umožňuje připojení zemnícího vodiče. Zemnicí vodič (zelenožlutý) musí být připojen k označené svorce (9).
VAROVÁNÍ! Tento symbol označuje důležité informace pro bezpečné používání LED svítidla a bezpečnost uživatele.
POZOR! Tento symbol označuje nebezpečné elektrické napětí.
Tento symbol označuje další informace na dané téma.
Elektrická zařízení nejsou vhodná pro děti. Nikdy nedovolte dětem používat elektrická zařízení bez dozoru. Děti by nemusely pochopit, že tato zařízení mohou být nebezpečná. Obalové materiály uchovávejte mimo dosah dětí. Hrozí nebezpečí udušení.
Pokud si všimnete kouře, neobvyklých zvuků nebo zvláštního zápachu, LED svítidlo okamžitě vypněte. V tomto případě spotřebič dále nepoužívejte a nechte ho zkontrolovat odborníkem. Nikdy nevdechujte kouř z možného hořícího zařízení. Pokud se však kouře neúmyslně nadýcháte, vyhledejte lékařskou pomoc. Vdechnutí kouře může ohrozit vaše zdraví.
Kryt LED svítidla nesmí být nijak poškozen. Při poškození krytu hrozí nebezpečí zásahu elektrickým proudem.
Kryt LED svítidla nikdy neotvírejte, protože uvnitř nejsou žádné součásti, které by vyžadovaly údržbu. Při otevření krytu hrozí nebezpečí zásahu elektrickým proudem.
Na LED svítidlo nic nezavěšujte. Kryt není určen k zatěžování. Mohlo by dojít k poškození svítidla.
K prímému pohledu do světelného paprsku nikdy nepoužívejte optické nástroje, např. zvětšovací skla. Mohlo by dojít k poškození vašeho zraku. Pokud máte dojem, že máte zrak poškozený, vyhledejte lékařskou pomoc.
Varování: Pod krytem výrobku a na zdroji světla se může vyskytovat životu nebezpečné elektrické napětí.
5. Ochrana autorských práv
Veškerý obsah tohoto uživatelského návodu je chráněn autorským právem a čtenáři slouží pouze k informačním účelům. Kopírování dat a informací bez předešlého výslovného písemného schválení autora je přísně zakázáno. To se týká i komerčního využití tohoto obsahu a informací. Veškerý text a obrázky jsou aktuální k datu vytištění. Údaje podléhají změnám bez předchozího upozornění.
6. Dříve než začnete
LED svítidlo a upevňovací materiál vyjměte z obalu.
Zkontrolujte, zda není LED svítidlo poškozeno. Pokud je LED svítidlo poškozeno, nepoužívejte ho.
Pokud zjistíte jakoukoli poškozenou nebo chybějící položku, kontaktujte zákaznický servis výrobce.
6.1 Vhodné místo k montáži
Pečlivě vyberte místo a před montáží ho dobře připravte.
Jednotlivé součásti, potřebné nástroje a instalační materiál si přehledně rozmístěte tak, abyste měli vše po ruce.
LED svítidlo je nutno instalovat pouze na stabilní plochy, například na stěny.
Napájení musí být zajištěno z elektrorozvodné sítě v budově.
LED svítidlo nepřipevňujte nad zdroj tepla nebo do bezprostřední blízkosti jiných světelných zdrojů. Při výběru shodného místa k montáži se také říd’te vyobrazením [D a E] na obálce.
Vyberte takové místo, na němž bude LED svítidlo chráněno proti větru, dešti a znečištění.
Předem si zjistěte, jaký instalační materiál bude na vybrané místo vhodný. Součástí dodávky je instalační materiál k montáži do betonu.
6.2 Požadované nástroje
Součástí dodávky nejsou následující nástroje. Seznam slouží pouze jako vodítko. Skutečné nástroje, které budete potřebovat, závisí na konkrétním místě.
Žebřík
Zkoušečka napětí
Vodováha, skládací metr, tužka
Vrtačka a vrtáky
Křížový a plochý šroubovák
Otevřený klíč, kleště kombinačky, štípačky
6.3 Před montáží
POZOR! Montáž prístroje musí provádět pouze kvalifikovaný elektrotechnik! Napájení musí být zajištěno z elektrorozvodné sítě v budově.
Během montáže musí být vypnut přívod elektrické energie!
Před vrtáním otvorů se ujištěte, že ve zdi nejsou žádné kabely.
Před instalací LED svítidla se ujistěte, že jste obeznámeni se všemi jednotlivými součástmi, přečetli jste si instrukce a nákresy v těchto provozních pokynech a budete je dodržovat.
Ověřte si, že kabel, k němuž se má LED svítidlo připojit, není pod napětím. Proto v rozvodné skříni vyjměte pojistku příslušného elektrického okruhu nebo přepněte jistič do polohy „0“.
Kontrolu kabelu bez napětí si také ověřte zkoušečkou!
6.4 Montáž
LED svítidlo je nutno nainstalovat na stěnu.

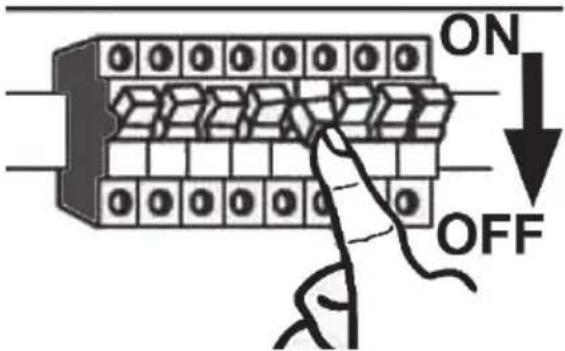

| Vypněte jistič napájení. |  |
| Křížovým šroubovákem povolte šroub (6) a ze svítidla sundejte upínací desku (7). |  |
| Na upínací desce (7) nyní stiskněte pojistné tlačitko (8) a desku (7) na poutku vytáhněte ven z krytu LED svítidla. |  |
| Sundejte 2 šrouby a poté odeberte fixační úchytku. |  |
LIVARNO LUX LSLB 30 A1
| Prorazte gumové těsnění v kabelové průchodce (např. šroubovákem) a poté zezadu protáhněte připravený kabel. |  | |
| Provrtejte proražené montážní otvory a poté si označte na stěně jejich polohu kvůli vyvrtání otvorů do stěny . Do vyvrtaných otvorů zasuňte hmoždinky (15). |  | |
| Upínací desku (7) připevněte pomocí šroubů (14) ke stěně. |  | |
| Nyní správně připojte napájecí kabel ke svorkovnici (9) na upínací desce (7). Dodržujte označení jednotlivých svorek. Říd’te se rovněž vyobrazením [B] na obálce. |  | |
| Symbol | Vodič | |
| L | černý nebo hnědý | |
| žlutozelený | ||
| N | modrý | |
| Poté zajistěte napájecí kabel (10) fixační úchytkou a dvěma šrouby. |  | |
| Symbol | Vodič |
| L | černý nebo hnědý |
| žlutozelený | |
| N | modrý |
| LED svítidlo nasad’te rovným pohybem na upínací desku (7). Stiskněte odjišťovací tlačitko (8) a LED svítidlo zatlačte směrem ke stěně, dokud tlačitko (8) nezapadne do drážky v krytu svítidla. |  |
| Nakonec použijte křížový šroubovák a šroub (6) na spodní straně utáhněte skrz kryt LED svítidla do upínací desky (7). |  |

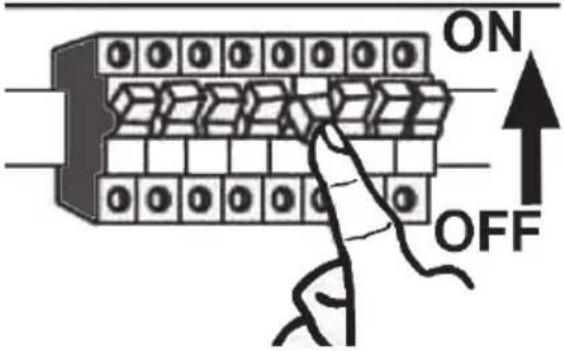

| Znovu zapněte jistič napájení. |  |
7. Začínáme
7.1 Seřízení snímače pohybu
Ověřte si, že v detekční oblasti snímače pohybu (5) (např. chodníky, ulice) nedochází k pohybům, které nelze detekovat.
Nejlepším momentem k nastavení světelné citlivosti snímače pohybu (5) je doba, kdy jsou světelné podmínky stejné jako když bude LED snímač aktivní.
Pro snadný přístup a nastavení ovladačů „TIME“ (11), „SENS“ (12) a „LUX“ (13) doporučujeme otočit krytem snímače (4). Řid’te se rovněž vyobrazením [C] na obálce.
- Snímač pohybu (5) upravte tak, aby co nejlépe pokryl požadovanou oblast. Nesmí být blokován jinými předměty apod.
- Otáčením krytu snímače (4) lze upravit snímač pohybu (5) také vodorovně.
7.2 Seřízení doby osvětlení (TIME)
Ovladačem TIME (11) na krytu snímače (4) můžete upravit dobu osvětlení (cca 1 min až 15 min). Otáčením ovladače TIME (11) ve směru hod. ručiček (směrem k +) se doba osvětlení prodlouží, otáčením proti směru hod. ručiček (směrem k -) se doba osvětlení zkrátí.
7.3 Seřízení citlivosti snímače (SENS)
Ovladačem SENS (12) na krytu snímače (4) můžete upravit citlivost. Otáčením ovladače SENS (12) ve směru hod. ručiček (směrem k +) se citlivost snímače zvýší, otáčením proti směru hod. ručiček (směrem k -) se citlivost sníží. S vyšší citlivostí vzrůstá prostorový dosah (max. 12 m).
7.4 Seřízení světelné citlivosti (LUX)
Ovladačem LUX (13) na krytu snímače (4) můžete upravit světelnou citlivost. Parametr umožňuje definovat světelné podmínky, při nichž bude snímač reagovat a LED svítidlo zapínat či vypínat.
Chcete-li, aby snímač pohybu reagoval při relativně jasném osvětlení, otáčejte ovladačem LUX (13) ve směru hod. ručiček (směr 🚙️).
Chcete-li, aby snímač pohybu (5) reagoval pri relativně slabém osvětlení, otáčejte ovladačem LUX (13) proti směru hod. ručiček (směr C).
7.5 Umístění LED svítidla

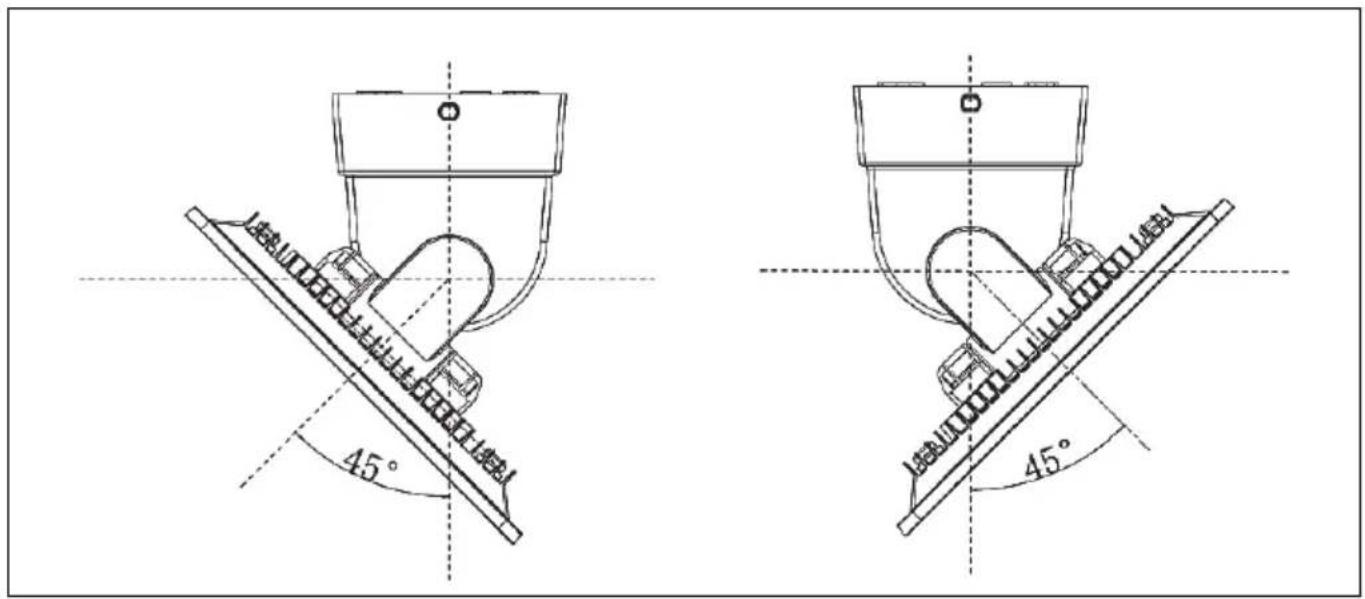

Díky otočnému kloubu (1) lze LED svítidlo otáčet v rozsahu zhruba 90°.


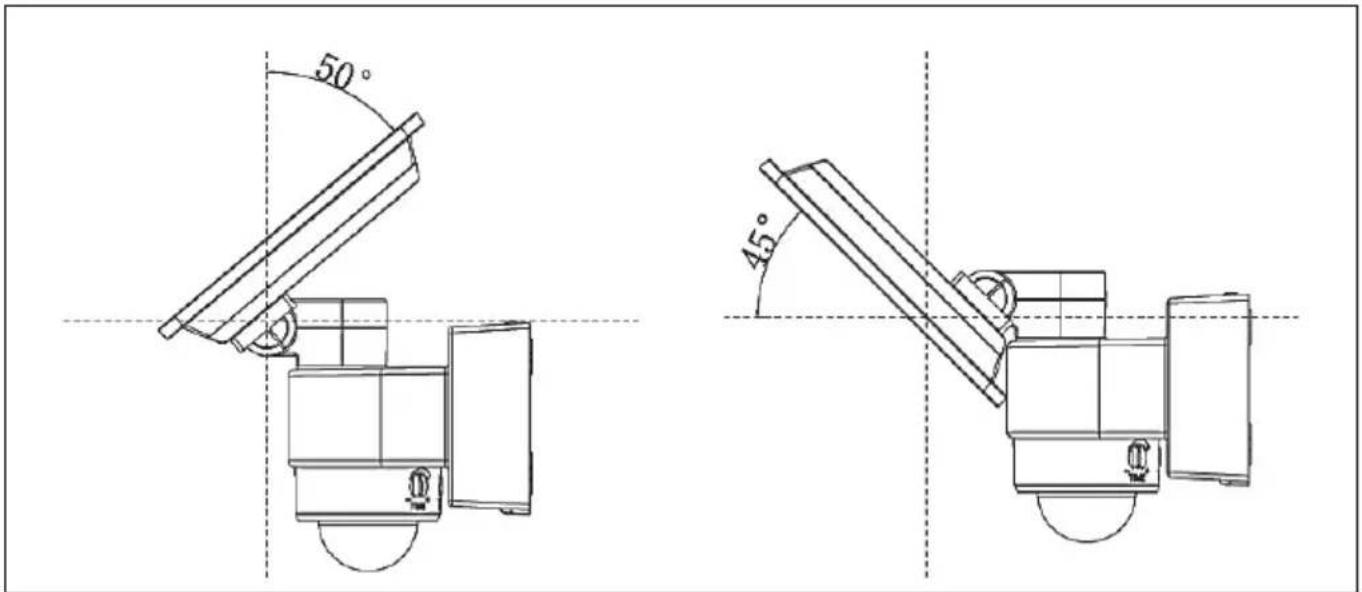

45° 45°Sklopný kloub (2) umožňuje nastavit sklon LED svítidla zhruba o 95°.
Údržba
LED svítidlo neobsahuje žádné součásti, které vyžadují údržbu. Světelný LED zdroj nelze vyměnit.
Čištění
Při veškeré manipulaci s LED svítidlem (včetně čištění) musí být hlavní vypínač sitě vypnutý! Jinak hrozí nebezpečí zásahu elektrickým proudem!
Dbejte na to, aby do vnitřku LED svítidla nevnikla žádná tekutina. Jinak hrozí nebezpečí zásahu elektrickým proudem.
K čištění LED svítidla použijte měkkou suchou tkaninu. Nikdy nepoužívejte rozpouštědla nebo čisticí prostředky, které by mohly poškodit plastový kryt. V případě značného znečištění použijte mírně navlhčený hadřík.
9. Odstraňování problémů
Svítidlo se nezapíná
Snímač pohybu (5) není správně nasměrován. Opravte jeho polohu.
Elektrické zapojení je vadné. Nechte si elektrické zapojení zkontrolovat od elektrikáře.
Svítidlo se rychle zapíná a vypíná
Na snímač působí rušení z jiných světelných zdrojů nebo odrazy od jasných ploch. Odstraňte externí světelný zdroj nebo odraznou plochu.
Svítidlo se nevypíná
V detekční oblasti snímače pohybu (5) se vyskytují osoby nebo se pohybují předměty. Vyzvěte je k odchodu nebo předměty odstraňte.
LED svítidlo se vlivem větru pohybuje, což způsobuje trvalou aktivaci snímače pohybu (5). Dbejte na to, aby bylo LED svítidlo nainstalováno na stabilním místě.
10. Předpisy na ochranu životního prostředí a informace o likvidaci
Přístroje označené jedním z těchto symbolů podléhají evropské směrnici 2012/19/EU. Veškeré elektrické a elektronické přístroje musí být likvidovány odděleně od domácího odpadu v oficiálních likvidačních střediscích.
Spotřebič nevyhazuje do domovního nebo velkoobjemového odpadu. Informace o sběrných místech a datech sběru lze získat na místních úřadech nebo u společností zabývajících se likvidací odpadu.
Veškerý obalový materiál likvidujte s ohledem na životní prostředí. Lepenkové obaly lze vložit do kontejnerů pro recyklaci papíru nebo odevzdat k recyklaci ve veřejných sběrnách. Veškeré fólie nebo plasty, které obal obsahuje, je třeba odevzdat k likvidaci ve veřejné sběrně.
11. Prohlášení o shodě
CE
Tento výrobek splňuje požadavky příslušných evropských a národních směrnic.
Osvědčení o shodě je přiloženo. Výrobce má příslušná prohlášení a dokumentaci.
Úplné znění Prohlášení o shodě pro EU je k dispozici ke stažení na této adrese:
12. Informace o záruce a servisu
Záruka TARGA GmbH
Vážená zákaznice, vážený zákazníku,
Na přístroj obdržíte záruku 3 roky od data nákupu. V případě závad na tomto produktu můžete vůči prodávajícímu uplatnit svá zákonná práva. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.
Záruční podmínky
Záruční lhůta začíná datem zakoupení. Dobře si prosím uschovejte originál pokladního dokladu. Tento doklad potřebujete k prokázání nákupu. Dojde-li do tří let od data zakoupení tohoto výrobku k materiálové či výrobní vadě, pak výrobek - dle naší volby - bezplatně opravíme nebo vyměníme.
Záruční lhůta a zákonné nároky z vad
Záruční lhůta se plněním neprodlužuje. To platí i pro vyměněné a opravené součásti. Poškození a závady, které se vyskytují již při zakoupení, musí být nahlášeny ihned po vybalení. Opravy po uplynutí záruční doby jsou zpoplatněny.
Rozsah záruky
Přístroj byl pečlivě vyroben dle nejpřísnějších kvalitativních směrnic a před dodáním svědomitě zkontrolován. Záruční plnění platí pro materiálové a výrobní vady. tato záruka se nevztahuje na součásti výrobku, které jsou vystaveny normálnímu užívání a mohou být roto považovány za opotřebované součástky, nebo jsou zhotoveny pro poškození na rozbitných částech, např. spínačích, akumulátorech nebo ze skla. Záruku není možno uplatnit, je-li výrobek poškozen, neodborně používán nebo udržován. Pro řádné užívání výrobku musí být přesně dodrženy všechny pokyny uvedené v návodech. Účelům použití a postupům, které návod k použití nedoporučuje nebo před nimiž varuje, je třeba se vyhnout. Výrobek je určen pouze pro soukromé a ne pro průmyslové využití. Záruční plnění zaniká při zneužití nebo neodborném použití, použití síly při zásahu, který nebyl proveden naším autorizovaným servisem. Opravou nebo výměnou výrobku nezačíná nová záruční doba.
Vyřizování záručního plnění
Abychom zajistili rychlé zpracování vaší záležitosti, postupujte dle následujících pokynů:
- Před uvedením Vašeho výrobku do provozu si prosím přečtěte přiloženou dokumentaci. Pokud by došlo k problému, který není tímto způsobem možno vyřešit, obraťte se prosím na naši zákaznickou linku.
- Pro veškeré požadavky z vaší strany si připravte pokladní doklad a číslo výrobku popř., je-li k dispozici, i sériové číslo jako doklad o koupi.
- Pro případ, že není možné telefonické řešení, zahájí naše zákaznická linka v závislosti na přičině chyby další servisní postup.
Servis
Telefon: 02 - 34 102 195
E-mailový: service.CZ@targa-online.com
IAN: 297148
Výrobce:
Uvědomte si, prosím, že následující adresa není adresou servisu. Nejprve kontaktujte výše uvedené servisní místo.
TARGA
GmbH
Coesterweg 45
DE-59494 Soest
NĚMECKO
