MANUAL DE UTILIZADOR EMKS1 SHARP
- PpeHn CBeTnnHn
- loct Ha 3aHaTa CnnpaKa
- MexAHn3bM 3a 3aKIOUoBaHe Ha KOpMNlHaTa Tpb6a
- JIOCT 3a 3aKJIIOUBaHe Ha KOpMInHaT TaPb6a 5.Предно колero
- Ctenenka
- Pa3noJoxKeHne Ha 6aTepeyTa 8.Плathopma3a cTbNBaHe
- MexaHn3bM 3a 3akIIOuBaHe Ha KOpMInHaTa Tpb6a 10.3aHnCBeTINHn 11.KpaHa cnnpaKa
- EneKtpueckn Dbraten 13.3aHa cnpaupaKa 14.3BbHeu 15.Дишп 16.Бутон за пода ве на ра3
- MexaHn3bM 3a crBbaHe (CAMO PnIM MOJEN EM-KS2A)
Ducnnei
1.3apnHa6aTepeyra 2.AKTHBnpaHe Ha CBETINHHTe 3. Pekim Ckopoct 4. Pekimu Bluetooth (3a ynoTpe6a c Mo6nHNo npnnoKeHne) 5. Мерна сеница за скорocst 6.Индикаторзаодомeтbp/eндократенпpo6eR 7. DeTain 3a OOnMeTbp / eHOKpAteH npo6e 8.3axpaHbAHe (noaBBA ce Bbpxy dncnpe 3a OK.2 cekyHn cn de BkIOUbaHe) 9. Ckopoct 10. ByToH 3a CBETNIHN 11. ByToH 3a 3axpaHaBaHe 12. USB rhe3do 3a 3apexdahe
Odometbp/EdHokpaten npo6er
Odometbptnok3Ba 067oTo n3MnHaTo pa3cTOnHne oEneKtpnuecknckytepe. Endokpaten npo6e er n3MNHaTO p3cTOnHne cIeB KbluBaHe Ha ckytepa. PpeBknUcbAHeTo MeJy Odometbpi e ndokpaten npo6e cer n3NbJIHBA ype3 KpATko HauTnCKaHe Ha 6yToHa 3a 3axpaHbaHe.
Para ligar as luzes, pressione o botão para luzes e segure-o na posição de bloqueio. Para desligar as luzes, pressione o botão para a posição de bloqueio.
AVISO: As luzes dianteiras e traseiras não podem ser controladas separadamente.
Modos de velocidade
Para percorrer o pedal, pressione sem segurar o botão para luzes. O modo de velocidade muda rapidamente na subida, depois disso na descida.
Velocidade máxima para cada modo:
Modo passeio - 6 km/h - Modo médio - 20 km/h - Modo rápido - 25 km/h
A velocidade que pode ser atingida no modo rápido é 25 km/h.
Tenha em mente que a velocidade sugerida é a máxima para cada um dos modos. O scooter não pode ser conduzido a uma velocidade superior aos valores sugeridos.
Velocidade
A unidade de medida da velocidade pode ser alterada no aplicativo.
Controle automático de velocidade
Este scooter elétrico possui uma função de controle automático de velocidade. Para ativá-la, depois de atingir a velocidade desejada, pressione o acelerador por 9 segundos. Um sinal sonoro soará, indicando a ativação da função. Se desejar desativar a função, pressione o acelerador novamente.
Dobragem do mecanismo de direção
- Para dobrar o mecanismo de direção, use a alavanca fornecida. Ver fig. 4 e 5 na pág. 2. Esta ação deve ser realizada antes de desembalar o produto. Depois de montado, o mecanismo de direção não deve ser desdobrado novamente.
- As pegas de aperto do tubo de alimentação devem ser fixadas, como mostrado na imagem. A direção indicada das pegas de aperto deve ser mantida. Tenha cuidado ao montar o mecanismo de alimentação para não danificar nenhum dos componentes. Os parafusos não devem ser apertados demais. Recomenda-se que, após o mecanismo ser montado, as pegas de aperto do alimentador sejam fixadas sem se moverem.
- Verifique se está correto e não danificado.
Desmontagem e montagem
Desmontagem
Desmonte a scooter elétrica como mostrado na figura 6, página 3.
Com uma chave de fenda, solte o parafuso indicado, e com a outra, levante o tubo de alimentação, como mostrado na figura 6, seta.
3. Depois de ajustado corretamente, feche-o firmemente.
Use o suporte de bloqueio para fixar o tubo de alimentação. Na posição fechada, o suporte deve estar o mais próximo possível do tubo de alimentação. Ver figura 6, setas 3 e 4.
Montagem?
Para montar a scooter elétrica, com o objetivo de preservar a bateria. Figura 7, página 3.
Levante o suporte de bloqueio, como mostrado na seta 1, para liberar o tubo de alimentação. Pressione o tubo de alimentação para baixo, como mostrado na seta 2, até que o parafuso indicado se solte. Em seguida, pressione para baixo até que se feche, como mostrado na seta 3.
Atenção: o mecanismo de montagem no modelo EM-KS2A está localizado no lado direito do display. Devido a essa posição, o tubo de alimentação deve ser fechado em uma posição ligeiramente diagonal em relação à plataforma de montagem.
Uso
Operação
Condução segura da scooter
É necessário usar equipamento de proteção adequado. Ligue a scooter. - Coloque um pé na plataforma, o outro no chão. Afaste-se, de modo a dar a velocidade inicial da scooter e pressione firmemente o botão para acelerar.
AVISO:
- Ao acelerar, não incline o corpo para a frente, para que o centro de gravidade permaneça estável. Quando a velocidade aumentar, mova o centro de gravidade ligeiramente para trás. Desta forma, o controle da scooter será confortável e seguro.
Travagem
- Para travar corretamente, solte o botão do acelerador e pressione as alavancas do travão com os dedos para ativar o travão de disco. Ao usar o travão de disco, o sistema de travagem eletrónica também é ativado, o que ajuda a reduzir a velocidade mais rapidamente. Em alguns modelos, o travão de pé também pode ser usado.
AVISO: O modelo KS2 não possui travão de pé traseiro.
Recomendação:
- Ao circular em modo de velocidade baixa, o indicador de travagem piscará, mostrando que a scooter está a mover-se a baixa velocidade. Ao mudar para o modo de velocidade média, o indicador de travagem piscará.
Suporte lateral
Esta scooter elétrica está equipada com um suporte lateral, que permite estacionar sem a necessidade de se apoiar na parede ou em algo para estabilizar. Para usar o suporte lateral, empurre-o com o pé até que se encaixe na posição final. Incline a scooter até que fique estável. Não use o suporte lateral em superfícies irregulares ou moles. Pode soltá-lo, empurrando-o com o pé até que se dobre contra o corpo da scooter. Quando atingir a posição final, o suporte lateral irá encaixar. Antes de usar a scooter, certifique-se de que o suporte lateral está recolhido corretamente. Tenha cuidado ao recolher o suporte lateral. Se usado incorretamente, pode causar danos.
Carregamento
- Certifique-se de que a bateria está corretamente carregada, seguindo as instruções:
- Ligue o carregador à porta de carregamento da scooter. Consulte a Fig. 8 na página 3 para a localização da porta de carregamento.
2. Ligue o carregador à tomada elétrica.
Quando o dispositivo de carregamento foi ligado, a bateria começou a carregar e o indicador de carga acendeu em vermelho. Quando o carregamento foi concluído, o indicador acendeu em verde. 3. Remova o dispositivo de carregamento e coloque a tampa do conector na tomada de carregamento do scooter.
AVISOS:
Em caso de uso incorreto, é recomendado carregar a bateria apenas quando necessário. Não carregue a bateria ao ar livre. Não tente carregar se o cabo ou o scooter estiverem molhados. Não carregue a bateria enquanto o scooter estiver ligado. Não tente carregar se a temperatura ambiente for inferior a 1°C.
Tomada USB para carregamento
Para sua conveniência, na parte superior do display há uma tomada USB para carregamento. Se desejar usar a tomada, remova a tampa do conector. - Graças à tomada USB para carregamento, você pode carregar seu dispositivo móvel enquanto usa o scooter elétrico.
Aplicativo móvel SHARP Life
Você pode baixar o aplicativo SHARP Life no seu dispositivo móvel para aproveitar os recursos e funções adicionais. Isso inclui:
-Monitoramento da velocidade do dispositivo. -Alternância das unidades de medida de velocidade e aceleração entre quilômetros e milhas. -Definição da velocidade máxima de movimento. -Bloqueio das funções do scooter. -Ativação da função de assistência automática de velocidade.
Depois que o scooter for ligado e o ícone Bluetooth acender no display, toque em "Add Device" (Adicionar dispositivo).
O dispositivo iniciará automaticamente a varredura para encontrar o scooter. Verifique se a função Bluetooth no scooter está ativada.
Se necessário, permita o acesso à localização.
Quando o dispositivo for encontrado, a conexão via Bluetooth será concluída.
Para adicionar o scooter no aplicativo móvel, use as seguintes instruções:
- Crie um grupo.
- Remova o dispositivo do grupo atual.
- Korato ckytepbTe BkIIOueH, HATNCHEe 6bp3o 6yToHa 3a 3axpaHbaHe 4 nbTu.
Anoppiou tou eonlaioou kal nataipiow
MnV anoppinTete to npoiov auto n tic matapiec tou µ ta oikiaka anoppmuata yeviknc quong. Eniotpeyte Tnv OE npooiopioevo oneio nepioulooync ia Tnv avakukawon AHHE (AnoBantwv Hktpiko Hktpovikou Egonlaou) ouupwva TE tvn tonikn vootheia. Kavovtac to auto, oubetaleTe OTN ouvtipnon npowk kal onynpootaoia tou nepiabauov H voioeia twv nepioootepw xwpw tnc EE nepiexepuoutikc diataEic yia tvn atoppiyn natapiw. To obo to ncaavakukawongc eupavietai oe nektpiko Eonlao, otn ouakeuaia kai otic matapiegwcuneuuiian npoc touc xphotec yia tn owton anoppip
autuv twv otoiexiw. OxipnoTe c anatei tva xpoaiouiou v TIC uipotamaevc movadec eniotpocn cxpoaiouoienevou eoanlouou kai natapiw. ENIKOIVWNOTE ME TOTIKO aac eIPTOPo nTIC tonikec apxc yia nepiooTepe, pnpopopiec.
Δηλωη CE kai UKCA:
MTo npov, n Sharp Consumer Electronics Poland sp. z o.o. δηλ ωi πwc auto to e-scooter oumuopwpvei aE tic ouoiataikc anaiaiheic kai dllc oxetikc diataeic tnc Odbiyiac PaioeOionlou 2014/53/ EE, touc Kavovioouc PaioeOionlaou HB 2017 kai to npotuno PN-EN 17128:2021-03 To napec keiuevo tnc dnlaowcn oumuoppwoc EE ivai diaeio akoalouwvTac tov uuvdeltao www.sharpconsumer.com kal otn ouvexia eetaaivovTac otnv evotnta lyewv tou movteauoac kal enilEyovTac" Δ πwoseic CE".
Ekkαθάριο
Kata tov kaagioo tou e-scooter, 8aewote nwc eivai anevytoiuevo, o qptiotnc matapiaac exei aoovdeei kai otitokanaki tnc hupac opfionc stn oukeun eivai stn thon tou. - Suotnyetai va xpnaiomoierte eva maakko kai elappwvno navi. Avnapaevouu unalemuata bpopiacnou kaqipovtai dokoka,
XpnoiOnoiNtE mio oovToBouptOa ka BouptOte EnaeIImuEv aia va ta apaipeTe. Apou anoapkuveT ov Ke, XpnoiOnoiNtE eva maakokai eapwvc wno navi me kalnnn nootnta anoppunavTKOU ia va apaipeTe ta unolaemuata.
EHMEIOEIE:
Mn xnoiunoie oivonveu ma n aalouc diaautec yia va anopuyete Tnv npoknon cnuic ano diabpwtka xmuika npoiovta ot npapntc Enpaveiaoc Tou owatoc kaiota eowtepiakdoikk taeta. Mx npnoiopoie tse paoipec vepou uynlnc nieanc yia va kaapicet to scooter. Kaθαριζετοτο e-scooter taktiká.
Φovtida kal ouvtipno
- Não desmonte o e-scooter, não remova ou altere os componentes eletrônicos ou elétricos. Não desmonte o e-scooter em espaço exterior por um período prolongado. Diferentes condições climáticas podem afetar o desempenho, e a chuva ou a umidade pode causar danos ao e-scooter e aumentar o risco de acidentes. Não toque no carregador imediatamente após o uso do carregador do e-scooter, pois há risco de queimaduras se não houver cuidado. Para o carregador: Se o cabo estiver danificado, use o carregador fornecido para substituir o cabo que contém o conector do carregador, a fim de evitar danos ao cabo. Em seguida, substitua o cabo do conector do carregador conforme as instruções. Se o cabo estiver solto, realize o procedimento inverso e conecte o conector do carregador. Se notar qualquer anormalidade no e-scooter, não o desmonte em espaço interior por razões de segurança. Se notar qualquer problema relacionado à manutenção e conservação do e-scooter, entre em contato com o representante comercial ou com o suporte técnico da SHARP para obter orientação.

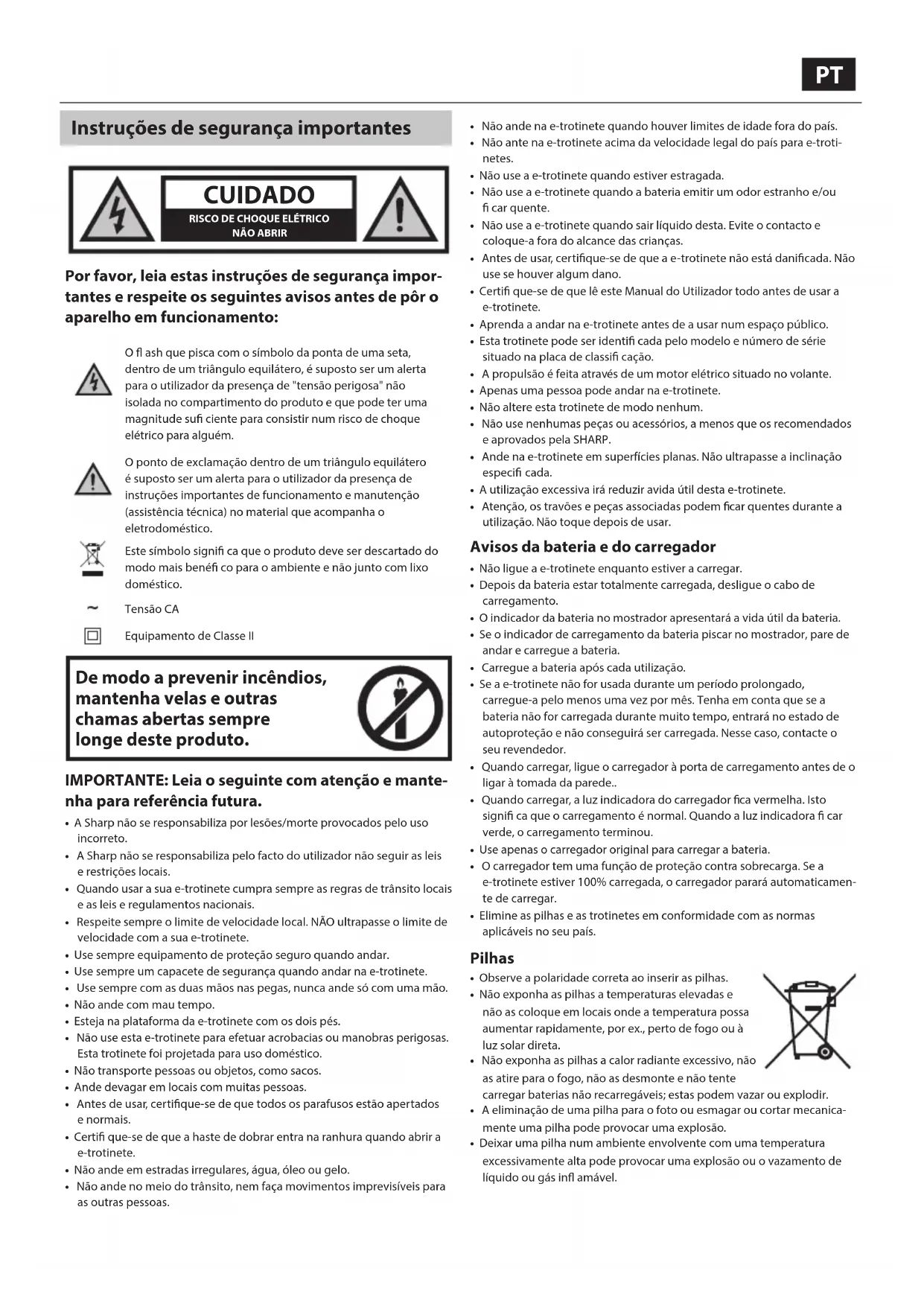

Instruções de segurança importantes
Por favor, leia estas instruções de segurança importantes e respeite os seguintes avisos antes de pôr o aparelho em funcionamento:
O flash que pisca com o símbolo da ponta de uma seta, dentro de um triângulo equilátero, é suposto ser um alerta para o utilizador da presença de "tensão perigosa" não isolada no compartimento do produto e que pode ter uma magnitude suficiente para constituir um risco de choque elétrico para alguém.
O ponto de exclamação dentro de um triângulo equilátero é suposto ser um alerta para o utilizador da presença de instruções importantes de funcionamento e manutenção (assistência técnica) no material que acompanha o eletrodoméstico.
Este símbolo significa que o produto deve ser descartado do modo mais benéfico para o ambiente e não junto com lixo doméstico.
Tensão CA
Equipamento de Classe II
De modo a prevenir incêndios, mantenha velas e outras chamas abertas sempre longe deste produto.
- A Sharp não se responsabiliza por lesões/morte provocados pelo uso incorreto.
- A Sharp não se responsabiliza pelo facto do utilizador não seguir as leis e restrições locais.
- Quando usar a sua e-trotinete cumpra sempre as regras de trânsito locais e as leis e regulamentos nacionais.
- Respeite sempre o limite de velocidade local. NÃO ultrapasse o limite de velocidade com a sua e-trotinete.
- Use sempre equipamento de proteção seguro quando andar.
- Use sempre um capacete de segurança quando andar na e-trotinete.
- Use sempre as duas mãos nas pegas, nunca ande só com uma mão.
- Não ande com mau tempo.
- Esteja na plataforma da e-trotinete com os dois pés.
- Não use esta e-trotinete para efetuar acrobacias ou manobras perigosas. Esta trotinete foi projetada para uso doméstico.
- Não transporte pessoas ou objetos, como sacos.
- Ande devagar em locais com muitas pessoas.
- Antes de usar, certifique-se de que todos os parafusos estão apertados e normais.
- Certifique-se de que a haste de bloqueio entra na ranhura quando abrir a e-trotinete.
- Não ande em estradas irregulares, com água, óleo ou gelo.
- Não ande no meio do trânsito, nem faça movimentos imprevisíveis para as outras pessoas.
- Não ande na e-trotinete quando houver limites de idade fora do país.
- Não ande na e-trotinete acima da velocidade legal do País para e-trotinetes.
- Não use a e-trotinete quando estiver estragada.
- Não use a e-trotinete quando a bateria emitir um odor estranho e/ou ficar quente.
- Não use a e-trotinete quando sair líquido dela. Evite o contacto e coloque-a fora do alcance das crianças.
- Antes de usar, certifique-se de que a e-trotinete não está danificada. Não use se houver algum dano.
- Certifique-se de que leu este Manual do Utilizador todo antes de usar a e-trotinete.
- Aprenda a andar na e-trotinete antes de a usar num espaço público. -Esta trotinete pode ser identificada pelo modelo e número de série situado na placa de classificação.
- A propulsão é feita através de um motor elétrico situado no volante.
- Apenas uma pessoa pode andar na e-trotinete.
- Não altere esta trotinete de modo nenhum.
- Não use nenhumas peças ou acessórios, a menos que os recomendados e aprovados pelas HARP.
- Ande na e-trotinete em superfícies planas. Não ultrapasse a inclinação especificada.
- A utilização excessiva irá reduzir a vida útil desta e-trotinete.
- Atenção, os travões e peças associadas podem ficar quentes durante a utilização. Não toque antes de usar.
Avisos da bateria e do carregador
- Não ligue a e-trotinete quando estiver a carregar.
- Depois da bateria estar totalmente carregada, desligue o cabo de carregamento.
- O indicador da bateria no visor apresentará a vida útil da bateria.
- Se o indicador de carregamento da bateria piscar no visor, pare de andar e carregue a bateria.
- Carregue a bateria antes de cada utilização.
- Se a e-trotinete não for usada durante um período prolongado, carregue-a pelo menos uma vez por mês. Tenha em conta que se a bateria não for carregada durante muito tempo, entra no estado de autoproteção e não conseguirá ser carregada. Nesse caso, contacte o seu revendedor.
- Quando carregar, ligue o carregador à porta de carregamento antes de o ligar à tomada da parede.
- Quando carregar, a luz indicadora do carregador fica vermelha. Isto significa que o carregamento é normal. Quando a luz indicadora ficar verde, o carregamento terminou.
- Use apenas o carregador original para carregar a bateria.
- O carregador tem uma função de proteção contra sobrecarga. Se a e-trotinete estiver 100% carregada, o carregador parará automaticamente de carregar.
- Elimine as pilhas e as trotinetes em conformidade com as normas aplicáveis no seu país.
Pilhas
- Observe a polaridade correta ao inserir as pilhas.
- Não exponha as pilhas a temperaturas elevadas e não as coloque em locais onde a temperatura aumenta rapidamente, por ex., perto de fogo ou à luz solar direta.
- Não exponha as pilhas a calor radiante excessivo, não as atire para o fogo, não as desmonte e não tente carregar baterias não recarregáveis; estas podem fazer
- A eliminação de uma pilha por fogo ou esmagar ou cortar mecanicamente uma pilha pode provocar uma explosão.
- Deixar uma pilha num ambiente envolvente com uma temperatura excessivamente alta pode provocar uma explosão ou o vazamento de líquido ou gás inflamável.
- Uma pilha sujeita a pressão do ar extremamente baixa pode provocar uma explosão ou o vazamento de líquido ou gás inflamável.
- ATENÇÃO: Se for usado um tipo incorreto de pilhas, há o risco de explosão ou danos no equipamento.
- Nunca use pilhas diferentes em conjunto, nem misture novas com velhas.
- Não use pilhas que não sejam as especificadas.
Remover a bateria
EM-KS1A
- Para remover a bateria, retire o tapete do pé de borracha, remova os 6 parafusos da plataforma de madeira e em seguida os 10 parafusos que prendem a placa metálica. Desligue o conector da bateria e remova. Certifique-se de que os terminais da bateria não fizeram curto-circuito. Elimine a bateria como exigido pelas normas locais.
EM-KS2A
- Para remover a bateria, retire o tapete do pé de borracha e retire os 11 parafusos de retenção da placa metálica. Agora a placa pode ser retirada para aceder à bateria. Desligue o conector da bateria e remova. Certifique-se de que os terminais da bateria não fizeram curto-circuito. Elimine a bateria como exigido pelas normas locais.
Eliminação do equipamento e das pilhas
- Não elimine este produto ou as pilhas como lixo municipal não segregado. Devolva-o no ponto de recolha para reciclagem de REEE designado de acordo com a legislação local. Ao fazê-lo, está a ajudar a conservar recursos e a proteger o ambiente.
- A maioria dos países da UE tem regulamentos legais sobre a eliminação de pilhas. O símbolo de reciclagem aparece no equipamento elétrico, na embalagem e nas pilhas para relembrar os utilizadores de que têm de os eliminar de forma correta. Os utilizadores devem usar as unidades de devolução de equipamento e pilhas usados. Contacte o seu revendedor ou as autoridades locais para mais informações.
Declaração CE e UKCA:
- Pelo presente, a Sharp Consumer Electronics Poland sp. z o.o. declara que esta e-trotinete está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva RED 2014/53/EU, dos Regulamentos de Equipamento de Rádio 2017 do Reino Unido e PN-EN 17128:2021-03.
- O texto completo da declaração de conformidade da UE está disponível no link www.sharpconsumer.com, entrando na área de transferências do seu modelo e selecionando "Declarações CE".
Limpeza
- Quando limpar a sua e-trotinete, certifique-se de que esta está desligada, que o carregador foi desligado e que a porta de carregamento no dispositivo está tapada com a cobertura.
- Recomenda-se a utilização de um pano macio levemente umedecido. Caso haja manchas de sujidade difíceis de limpar, use uma escova de dentes e escove algumas vezes para as remover. Depois de remover a mancha, use um pano macio levemente humedecido com uma quantidade de detergente adequada para remover os resíduos.
NOTAS:
- Não use álcool ou outros diluentes, pois produtos químicos abrasivos danificam a pintura na superfície da estrutura e as suas peças estruturais internas.
- Não use jatos de água de alta pressão para limpar a trotinete.
- Limpe a e-trotinete regularmente.
Cuidados e manutenção
- Quando não usar a e-trotinete, guarde-a num ambiente seco para evitar danos nas peças eletrónicas por humidade.
- Não guarde a e-trotinete no exterior por um período de tempo prolongado. Isto provocará exposição excessiva à luz solar, a temperatura alta ou baixa, o que poderá danificar a e-trotinete e fazer com que os pneus e as pilhas se gastem mais depressa.
- Não toque no disco dos travões logo após a utilização, pois há o risco de queimadura devido à temperatura alta!
- Ajuste do trabalho de disco Se o trabalho estiver apertado demais, use a chave de parafusos fornecida para desapertar ligeiramente o parafuso que prende o cabo do trabalho ao trabalho de disco, para soltar a tensão do trabalho. Depois alargue levemente a posição do parafuso do cabo do trabalho comparando com a última vez. Se o trabalho estiver solto demais, faça a operação contrária e ajuste o cabo do trabalho.
- Se encontrar alguns danos na e-trotinete, não a guarde num espaço interior devido ao eventual risco de incêndio.
- Se tiver alguns problemas nos problemas e manutenção da sua e-trotinete, contacte o seu revendedor ou o apoio ao cliente da SHARP.
Conteúdo da caixa:
E-trotinete - Manual do utilizador Cartão de garantia 1 X Chave Allen - 4 × Parafusos do guiador - 1 × Carregador - 1 x Cabo de alimentação
Localização das peças
Veja as imagens 1 e 2 na página 1.
- Luz dianteira
- Alavanca do trabalho de trás
- Gancho/pega de bloqueio da haste de dobrar
- Alavanca de bloqueio da haste
- Roda da frente
- Suporte
- Localização da bateria
- Plataforma do pé
- Bloqueio do guiador
- Luz traseira 11. Travao de pe 12. Motor elétrico 13. Travao de tras 14. Campainha
- Mostrador
- Acelerador
- Pega de bloqueio da dobra (APENAS EM-KS2A)
Mostrador
Veja as imagens 3 na pagina 2.
- Nível da bateria
- Luzes ligadas
- Modo de velocidade
- Modo de Bluetooth (para usar com a aplicacao) 5. Unidade de velocidade
- Indicador do modo ODO/TRIP
- Detalhes ODO/TRIP
- Power (isto aparecera no mostrador durante uns 2 segundos depois de ligar)
- Velocidade 10. Botao de luz 11. Botao de ligar
- Tomada de carregamento USB
Odo/Trip
Odo aparecerá a distância total percorrida pela e-trotinete. A informação Trip indica a distância de uma viagem individual. É possível alternar entre Odo e Trip carregando levemente no botão de ligar.
Luzes
Para ligar as luzes dianteira e traseira, carregue no botão de luz durante uns segundos. Para desligar as luzes, carregue no botão durante uns segundos.
NOTA: As luzes dianteira e traseira não podem ser controladas em separado.
Modo de velocidade
Para mudar a mudança, carregue rapidamente no botão da luz. O modo de velocidade com alteração irá circular (e antes diminuir).
Velocidade máxima em cada modo:
A velocidade máxima no modo máximo é 25 km/h.
Tenha em conta que estas são as velocidades máximas obtidas em cada modo de velocidade. A e-trotinete não andará mais depressa do que estas velocidades no modo de velocidade selecionado.
Velocidade
As unidades de velocidade podem ser alteradas na aplicação.
Piloto automático
A sua e-trotinete vem equipada com um piloto automático. Para o ativar, quando alcançar a velocidade desejada, mantenha o controlo do acelerador de polegar durante 9 segundos. Quando o piloto automático for ativado, ouvir-se-á um sinal sonoro. Para desativar o piloto automático, acione o travão.
Montar o guiador
- Guiando-se pelas imagens 4 e 5 da página 2, monte o guiador com a chave Allen fornecida. Isto só pode ser feito quando as peças não precisam de ser removidas.
- Insira as pegas do guiador na haste do guiador, como indicado nas imagens. As pegas do guiador têm de estar na posição adequada. Ao montar o guiador, tenha cuidado para não danificar ou partir nenhuma peça.
- Certifique-se de que os parafusos não estão excessivamente apertados e que o guiador está seguro e não oscila antes de ser montado.
- Certifique-se de que o cabo não está dobrado ou danificado.
Fechar e abrir a e-trotinete
Como abrir?
Veja as imagens na página 3 para abrir a e-trotinete.
Empurre o para-lamas de trás com uma mão e use a outra para levantar a haste do guiador de modo a ficar direita. Veja a imagem 6, passo 3. Quando estiver direita, não se deve mover mais. Assim que bloquear, use a alavanca de bloqueio para a manter no lugar. Esta alavanca deve estar o mais perto possível da haste do guiador quando na posição bloqueada. Ver imagem 6, passos 3 e 4.
Como fechar?
Veja as imagens 7 na página 3 para fechar a e-trotinete para armazenar. Levante a alavanca de bloqueio como indicado no passo 1 para soltar a haste do guiador. Empurre a haste do guiador para baixo como indicado no passo 2 até tocar no para-lamas de trás. Empurre para baixo para esta se ligar ao gancho no para-lamas de trás, como indicado no passo 3.
Tenha em conta que na EM-KS2A a pega de bloqueio de dobragem situa-se num lado do guiador e isto faz com que a haste do guiador fique ligeiramente na diagonal em relação à plataforma do pé quando posicionada corretamente.
Usar a e-trotinete
Andar
- Antes de andar, certifique-se de que é seguro fazê-lo e que a e-trotinete está a ser usada em conformidade com este manual do utilizador. É importante usar equipamento de segurança e que a trotinete esteja em bom estado.
- Se estiver a usar a e-trotinete pela primeira vez, treine a utilização longe de espaços públicos e use equipamento de segurança. Quando tiver
confiança para usar a e-trotinete, pode usá-la perto de outras pessoas e veículos.
- Quando andar, siga sempre os requisitos legais do seu país.
- Antes de andar, verifique que os travões, luzes e pneus estão a funcionar devidamente ajustados e em bom estado.
- Certifique-se de que está a usar equipamento de segurança adequado. Ligue a e-trotinete.
- Coloque primeiro um pé no descanso do pé e o outro no chão, empurre a trotinete para andar para a frente e carregue levemente no acelerador.
NOTA:
- Quando acelerar, incline-se para trás para manter o centro da gravidade.
- Quando desacelerar, mova o centro da gravidade inclinando-se para a frente. Isto torna a viagem mais confortável e segura.
Travar
- Para travar devidamente, solte o acelerador e acione o travão de disco apertando a alavanca de travagem na barra do guiador. Ao usar o travão de disco, o travão eletrónico também funciona para que a trotinete desacelere e pare. É também possível usar o travão do para-lamas na KS1.
NOTA: o Modelo KS2 não tem um travão no para-lamas de TRS.
Modo de passeio
- No modo de passeio, a luz do travão irá piscar para indicar que a trotinete está a andar lentamente. Quando mudar para o modo médio, a luz do travão deixará de piscar.
Usar o descanso
- A e-trotinete tem um descanso incorporado que permite estacioná-la sem ter de a encostar a nada ou sem ter de a fechar para guardar.
- Para usar o descanso, use o pé para empurrá-lo para baixo até bloquear no sítio. Incline a e-trotinete para esta se apoiar no chão. Não use o descanso em superfícies irregulares ou macias.
- Para fechar o descanso, use o pé para puxá-lo para cima, para dentro da estrutura da trotinete. Este irá bloquear-se no lugar. Certifique-se de que o descanso está devidamente fechado antes de andar.
- Tenha cuidado ao usar o descanso, quando é necessário.
Carregar
- Certifique-se de que a bateria encaixada na e-trotinete é devidamente carregada seguindo as instruções em baixo:
- Ligue o carregador à porta de carregamento da e-trotinete. Veja a imagem 8 na página 3 para saber onde está a porta de carregamento da e-trotinete.
- Ligue o carregador de alimentação à tomada elétrica da parede.
- Quando ligar o carregador à bateria, esta começa a carregar-se e o indicador de energia fica vermelho. Quando o carregamento estiver completo, o indicador de energia fica verde.
- Desligue o carregador da bateria quando esta estiver totalmente carregada e volte a colocar a tampa de borracha na tomada de carregamento da e-trotinete.
NOTAS:
- Se a trotinete não estiver a ser usada regularmente, recomenda-se que se carregue a bateria todos os meses.
- Não carregue a bateria no exterior.
- Não carregue se o cabo ou a trotinete estiverem molhados.
- Não carregue quando a trotinete estiver ligada.
- Não carregue a bateria quando a temperatura ambiente estiver inferior a 1°C.
Tomada de carregamento USB
- Para sua comodidade, há uma tomada de carregamento USB situada no módulo do dispositivo. Para aceder à tomada, puxe a cobertura da tomada para o lado.
- A tomada de carregamento USB foi projetada para permitir que o seu dispositivo móvel esteja carregado quando estiver a usar a e-trotinete.
Aplicação SHARP Life
Adicione a aplicação SHARP Life ao seu dispositivo móvel para desfrutar dos benefícios das funcionalidades adicionais. Isto inclui:
- Controlo da velocidade no dispositivo.
- Alternar as unidades de velocidade/distância entre quilómetros e milhas.
- Definir a velocidade máxima. -Bloquear as funções da e-trotinete.
- Ativar o piloto automático.
Clique em "Adicionar dispositivo" quando a e-trotinete estiver ligada e o ícone de Bluetooth piscar no mostrador.
O seu dispositivo começará a procurar automaticamente a e-trotinete.
Certifique-se de que a função de Bluetooth está ativada na e-trotinete. Se pedido, permita os serviços de localização.
Assim que o dispositivo for encontrado, o emparelhamento de Bluetooth está completo.
Para adicionar a trotinete à aplicação, use um dos métodos seguintes:
- Criar grupos.
- Remover o dispositivo de tentativas anteriores.
- Quando a e-trotinete estiver ligada, carregue no botão de ligar rapidamente 4 vezes.
A e-trotinete não se move antes de iniciar.
Causa / Ação
O travão não se recuperou totalmente, isto irá interromper a alimentação elétrica do funcionamento. / Reponha manualmente o travão. Isto pode ser feito empurrando a alavanca do travão de volta para a posição normal.
A e-trotinete move-se a uma velocidade baixa ou não se move de todo.
Causa / Ação
O motor inicia-se e desliga-se outra vez.
Causa / Ação
A ligação da bateria está solta. É necessário verificar as ligações da bateria.
A bateria não carrega ou carrega lentamente.
Causa / Ação
A voltagem é incorreta. A bateria precisa de ser substituída.
A bateria não carrega.
A vida útil da bateria chegou ao fim. A bateria precisa de ser substituída.
O carregador da bateria não transmite energia. Substitua o carregador da bateria.
A ligação de carregamento está danificada. Substitua o carregador da bateria.
Códigos de erro
É possível que apareçam códigos de erro. A e-trotinete deixará de funcionar nestas situações.
E0 - Erro de comunicação
E1 - Corrente anómala
E2 - Falha do acelerador
E3 - Falha do travão
E4 - Falha MOS / Falha de sobrecorrente
E5 - Falha do hall / motor
E6 - Falha do motor
E7 - Erro de baixa voltagem
Caso ocorram alguns problemas que não consigam ser resolvidos, contacte o seu revendedor ou o apoio ao cliente SHARP.
Especificações técnicas
| Modelo EM-KS1A EM-KS1B EM-KS1C EM-KS2A | EM-KS2B EM-KS2C | | | | |
| Tamanho aberta (L x A x C em mm) 470 x 1190 x | 1065 470 x 1200 x 1180 | |
| Tamanho fechada (L x A x C em mm) 470 x 455 x | 1065 470 x 498 x 1180 | |
| Tamanho da roda (polegadas) 8,5 10 | | |
| Tamanho da plata forma do pé (L x C em mm) 162 x 460 160 x 483 | |
| Da plata forma do pé até ao cimo do guidador (mm) | 1020 1025 | |
| Do chão até à plata forma do pé (mm) 145 | 180 | |
| Outras espécograficas |
| Tipo de travão | Travão de disco / Travão de deslagur / Travão de pé | Travão de disco / Travão de deslagur |
| Tipo de motor | motor sem escovas de poupança de energia |
| Volante | Frente | Trás |
| Ángulo máximo de subida (graus) | 15° |
| Carga(Maxima) (kg) | 120 |
| Velocidade máxima (km/hora) | 25 | 25 | 20 | 25 | 25 | 20 |
| Potência do motor (Watts) | 350 W | 250 W | 350 W | 350 W | 250 W | 350 W |
| Alcance com bateria cheia (km) | 25 | 40 |
| Pressão dos pneus | -2,5 bar (36psi) | |
| Tipo de roda | pneu alveolar | pneu insufível |
| Peso (kg) | 16 | 18,3 |
| Tomada de carregamento USB | 5 V; 0,5 A |
| Bateria |
| Tipo de bateria (Ah) | Bateria de lítio 18650 |
| Capacidade da bateria (A/hora) | 6,6 | 10,4 |
| Bateria (voltagem) | 36 |
| Bateria (potência em watts) | 237,6 | 374,4 |
| Duração do carregamento (Horas) | 4 a 5 | 6 a 8 |
| Carregador da bateria |
| Eficiência - carregamento | 87% |
| Potência em espera (Standby) | TBA |
| Nome do modelo | FY0634201500 |
| Entrada | 100 - 240 V CA, 50/60 Hz, 1,8 A (Máx.) |
| Tipo de ligação à alimentação | Grupo "Figura 8". Ligação - C7, Carregaror - C8 |
| Saía | 42 V CC, 1,5 A |
| Produtor e endereço | Shenzhen Fuyuanian Power Co., Ltd. 8F, A9 Bldg, Tianui Industrial Park, Fuyong Town, Baoan District, Shenzhen, Guangdong, China |
| Bluetooth |
| Versão LE5.0 /BT7L 8,30 | |
| Potência maior transmitida 0 dbm | |
| Bandas de frequência 2,4 GHz | |
| Ligação | Usado para ligar um dispositalo muito à e-trotinete para usar a aplicação |
| Padões | A marca verbal e o logo Bluetooth® são marcas registadas propriedade da Bluetooth SIG., Inc. |
| Ambiente de trabalho |
| Temperatura -10 °C a +45 °C | |
| Temperatura de armazenamento -10 °C a +25 °C | |
| Humidade relativa Até 75% RH | |
COMO PARTE DA POLÍTICA DE MELHORIAS CONTÍNUAS, RESERVAMO-NOS O DIREITO DE ALTERAR O DESIGN E AS ESPECIFICAÇÕES SEM AVISO PRÉVIO.
