BRUKSANVISNING EMKS1 SHARP
For at forhindre brann skal stearinlys og andre flammer holdes vekk fra dette produktet.
Pleie og vedlikehold
- Når du ikke bruker elscooteren, skal du oppbevare den i et tørt miljø for å unngå skade på elektroniske komponenter på grunn av fuktighet.
- Ikke berør skivebremsen umiddelbart etter bruk av skivebremsen på den elektriske scooteren, da det er fare for forbrenning på grunn av høye temperaturer.
- Justering av skivebrems: Hvis bremsen er for stram, må du bruke den medfølgende sekskantnøkkelen til å løsne skruen som holder fremkabelen på skivebremsen, litt for å slakke bremsespeningen. Trekk deretter fremkabelens bolt litt ut i forhold til forrige gang. Hvis

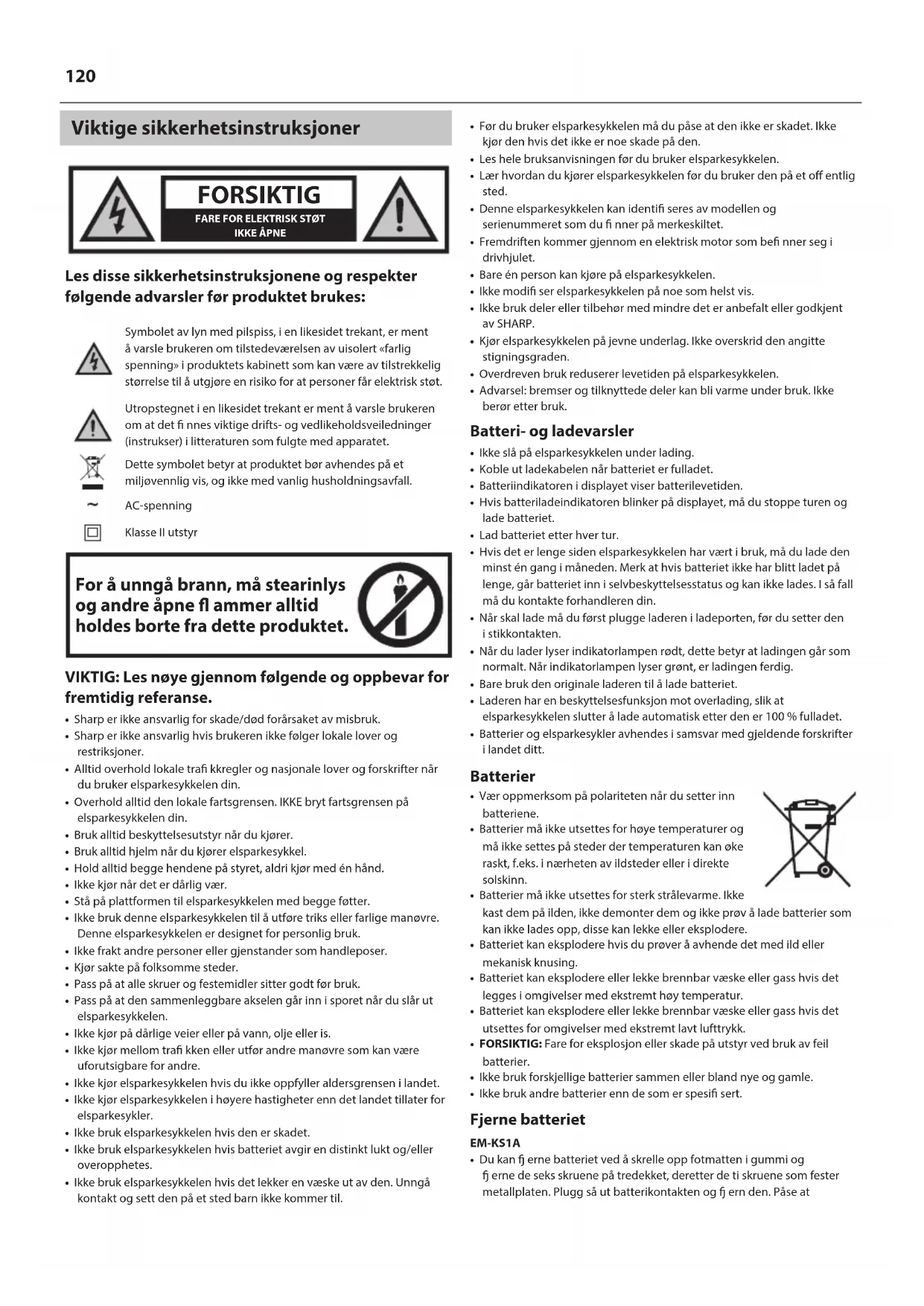

Viktige sikkerhetsinstruksjoner
Les disse sikkerhetsinstruksjonene og respekter følgende advarsler før produktet brukes:
Symbolet med lyn med pilspiss i en likesidet trekant er ment å varsle brukeren om tilstedeværelsen av uisolert «farlig spenning» i produktets kabinett som kan være av tilstrekkelig størrelse til å utgjøre en risiko for at personer får elektrisk støt.
Utropstegnet i en likesidet trekant er ment å varsle brukeren om at det finnes viktige drifts- og vedlikeholdsveiledninger (instrukser) i litteraturen som fulgte med apparatet.
Dette symbolet betyr at produktet bør avhendes på et miljøvennlig vis, og ikke med vanlig husholdningsavfall.
AC-spenning
Klasse II-utstyr
For å unngå brann, må stearinlys og andre åpne flammer alltid holdes borte fra dette produktet.
VIKTIG: Les nøye gjennom følgende og oppbevar for fremtidig referanse.
Sharp er ikke ansvarlig for skade/død forårsaket av misbruk. Sharp er ikke ansvarlig hvis brukeren ikke følger lokale lover og restriksjoner. - Overhold alltid lokale trafikkregler og nasjonale lover og forskrifter når du bruker elsparkesykkelen din. Overhold alltid den lokale fartsgrensen. IKKE bryt fartsgrensen på elsparkesykkelen din. - Bruk alltid beskyttelsesutstyr når du kjører. - Bruk alltid hjelm når du kjører elsparkesykkel. - Hold alltid begge hendene på styret, aldri kjør med en hånd. - Ikke kjør i farlig vær. Stå på plattformen til elsparkesykkelen med begge føtter. - Ikke bruk denne elsparkesykkelen til å utføre triks eller farlige manøvrer. Denne elsparkesykkelen er designet for personlig bruk. - Ikke frakt andre personer eller gjenstander som handleposer. Kjør sakte på folksomme steder. Pass på at alle skruer og festemidler sitter godt før bruk. Pass på at den sammenleggbare akselen går inn i sporet når du slår ut elsparkesykkelen. - Ikke kjør på dårlige veier eller på vann, olje eller is. - Ikke kjør mellom trafikken eller utfør andre manøvrer som kan være uforutsigbare for andre. - Ikke kjør elsparkesykkelen hvis du ikke oppfyller aldersgrensen i landet. - Ikke kjør elsparkesykkelen i høyere hastigheter enn det landet tillater for elsparkesykler. - Ikke bruk elsparkesykkelen hvis den er skadet. - Ikke bruk elsparkesykkelen hvis batteriet avgir en distinkt lukt og/eller overopphetes. - Ikke bruk elsparkesykkelen hvis det lekker en væske ut av den. Unngå kontakt og sett den på et sted barn ikke kommer til.
- Før du bruker elsparkesykkelen må du passe på at den ikke er skadet. Ikke kjør den hvis det er noe skade på den.
- Les hele bruksanvisningen før du bruker elsparkesykkelen. Lær hvordan du kjører elsparkesykkelen før du bruker den på et offentlig sted.
- Denne elsparkesykkelen kan identifiseres av modellen og serienummeret som du finner på merkeskiltet.
- Fremdriften kommer gjennom en elektrisk motor som befinner seg i drivhjulet. Bare en person kan kjøre på elsparkesykkelen.
- Ikke modifiser elsparkesykkelen på noe som helst vis.
- Ikke bruk deler eller tilbehør med mindre det er anbefalt eller godkjent av SHARP. Kjør elsparkesykkelen på jevne underlag. Ikke overskrid den angitte stigningsgraden. Overdreven bruk reduserer levetiden på elsparkesykkelen.
- Advarsel: bremser og tilknyttede deler kan bli varme under bruk. Ikke berør etter bruk.
Batteri- og ladevarsler
- Ikke slå på elsparkesykkelen under lading. Koble ut ladekabelen når batteriet er fulladet.
- Batteriindikatoren i displayet viser batterilevetiden. Hvis batteriladeindikatoren blinker på displayet, må du stoppe turen og lade batteriet. Lad batteriet etter hver tur.
- Hvis det er lenge siden elsparkesykkelen har vært i bruk, må du lade den minst en gang i måneden. Merk at hvis batteriet ikke har blitt ladet på lenge, går batteriet inn i selvbeskyttelsesstatus og kan ikke lades. I så fall må du kontakte forhandleren din.
- Når skal du lade, må du først plugge laderen i ladeporten, før du setter den i stikkontakten.
- Når du lader, lyser indikatorlampen rødt; dette betyr at ladingen går som normalt. Når indikatorlampen lyser grønt, er ladingen ferdig.
- Bare bruk den originale laderen til å lade batteriet. Laderen har en beskyttelsesfunksjon mot overlading, slik at elsparkesykkelen slutter å lade automatisk etter at den er 100 % fulladet.
- Batterier og elsparkesykler avhendes i samsvar med gjeldende forskrifter i landet ditt.
Batterier
Vær oppmerksom på polariteten når du setter inn batteriene. - Batterier må ikke utsettes for høye temperaturer og må ikke settes på steder der temperaturen kan øke raskt, f.eks. i nærheten av ildsteder eller i direkte solskinn. - Batterier må ikke utsettes for sterk strålevarme. Ikke kast dem på ilden, ikke demonter dem og ikke prøv å lade batterier som ikke kan lades opp; disse kan lekke eller eksplodere. - Batteriet kan eksplodere hvis du prøver å avhende det med ild eller mekanisk knusing. - Batteriet kan eksplodere eller lekke brennbar væske eller gass hvis det legges i omgivelser med ekstremt høy temperatur. - Batteriet kan eksplodere eller lekke brennbar væske eller gass hvis det utsettes for omgivelser med ekstremt lavt lufttrykk. - FORSIKTIG: Fare for eksplosjon eller skade på utstyr ved bruk av feil batterier. - Ikke bruk forskjellige batterier sammen eller bland nye og gamle. - Ikke bruk andre batterier enn de som er spesifisert.
Fjerne batteriet
EM-KS1A
- Du kan fjerne batteriet ved å skrelle opp fotmatten i gummi, fjerne de seks skruene på tredekket, deretter de ti skruene som fester metallplaten. Plugg så ut batterikontakten og fjern den. Pass på at
batterterminalene ikke er kortsluttet. Avhend batteriet i samsvar med lokale forskrifter.
EM-KS2A
- Du kan fjerne batteriet ved å skrelle av fotmatten i gummi og fjerne de 11 festeskruene fra metallplaten. Platen kan nå tas av for å avdekke batteriet. Plugg så ut batterikontakten og fjern den. Pass på at batteriterminalene ikke er kortsluttet. Avhend batteriet i samsvar med lokale forskrifter.
Avfallshåndtering for dette utstyret og batterier
- Ikke kast dette produktet eller dets batterier som usortert kommunalt avfall. Det må returneres til et tilordnet innsamlingssted for resirkulering av EE-avfall i samsvar med lokal lovgivning. Ved å gjøre dette vil du bidra til å spare ressurser og beskytte miljøet.
- De fleste av EU-landene regulerer avfallshåndtering av batterier gjennom lov. Resirkuleringssymbolet finnes på elektrisk utstyr, emballasje og batterier for å minne brukeren om å kaste dem på riktig måte. Brukere blir bedt om å bruke eksisterende returanlegg for brukt utstyr og batterier. Hvis du ønsker mer informasjon, ta kontakt med din forhandler eller lokale myndigheter.
CE- og UKCA-erklæring:
- Sharp Consumer Electronics Poland sp. z o.o. erklærer herved at denne elsparkesykkelen er i samsvar med de grunnleggende kravene og andre relevante bestemmelser i RED-direktiv 2014/53/EU og UK Radio Equipment Regulations 2017 og PN-EN 17128:2021-03.
- Fullteksten til EU-samsvarserklæringen er tilgjengelig ved å besøke koblingen www.sharpcom.com og deretter åpne nedlastingsdelen for modellen og velge «CE-erklæringer».
Rengjøring
- Når du rengjør elsparkesykkelen, må du passe på at den er slått av, at batteriladeren er plugget ut, og at enhetens ladeporthette er tildekket.
- Det anbefales å bruke en myk og lett fuktet klut. Hvis det er noen smussrester som er vanskelige å få vekk, kan du bruke en tannbørste og børste gjentatte ganger. Etter at flekken er borte, kan du bruke en myk og lett fuktet klut med en passende mengde vaskemiddel for å fjerne restene.
MERK:
- Ikke bruk alkohol eller andre løsemidler for å unngå at etsende kjemiske produkter skader malingen på overflaten av karosseriet og dens indre strukturelle deler.
- Ikke bruk høytrykksspylere til å rengjøre elsparkesykkelen. Rengjør elsparkesykkelen regelmessig.
Stell og vedlikehold
- Når du ikke bruker elsparkesykkelen, bør du oppbevare den på et tørt sted for å unngå fuktskade på de elektroniske komponentene.
- Elsparkesykkelen må ikke oppbevares utendørs i lengre perioder. Dette gir overdreven eksponering for sollys, høye temperaturer eller lave temperaturer, som kan skade elsparkesykkelen og gi økt slitasje på dekk og batterier.
- Ikke ta på bremseskiven umiddelbart etter at skivebremsen til elsparkesykkelen har vært i bruk, da den høye temperaturen kan gi deg brannsår!
- Skivebremsjustering: Hvis bremsen er for stram, kan du bruke sekskantnøkkelen som følger med til å løsne lett på skruen mens du holder fremsekabelen på skivebremsen for å frigjøre bremsespenningen. Forleng deretter posisjonen på bremsekabelens bolt forsiktig sammenlignet med forrige gang. Hvis bremsen sitter for løst, kan du utføre motsatt operasjon og justere fremsekabelen.
- Hvis det oppdages skader på elsparkesykkelen din, må du ikke oppbevare den innendørs på grunn av potensiell brannfare.
- Dersom du opplever problemer med stell og vedlikehold av elsparkesykkelen, ber vi deg kontakte forhandleren din eller SHARPs kundestøtte.
Eskens innhold:
- Elsparkesykkel Bruksanvisning
- Garantikort
- 1 × umbrakonøkkel, 4 × styreskruer
- 1 × lader
- 1 × strømledning
Delenes plassering
Se bildene 1 og 2 på side 1. 1. Frontlykt 2. Spak til bakbrems 3. Krok/lås til sammenleggbar stamme 4. Låsespak til stamme 5. Forhjul 6. Stativ 7. Batteriplassering 8. Fotplattform 9. Styrelås 10. Baklykt 11. Fotbrems 12. Elektrisk motor 13. Bakbrems 14. Bjelle 15. Display 16. Gass 17. Lås til sammenleggbar stamme (EM-KS2A kun)
Display
Odo viser den totale distansen som elsparkesykkelen har dekket. Tripinfo viser kjøredistansen for den gjeldende turen. Det er mulig å veksle mellom Odo og Trip ved å trykke raskt på strømknappen.
Lys
Hold inne lysknappen i noen sekunder for å slå på for- og baklyktene. Hold inne knappen i noen sekunder for å slå av lyktene.
MERK: for- og baklyktene kan ikke styres uavhengig av hverandre.
Hastighetsmodus
Trykk lysknappen hurtig for å bytte gir. Hastighetsmodusen med endring vil gå opp og deretter ned.
Maksimal hastighet hver modus:
Gamodus - 6 km/t, Middels modus - 20 km/t, Maksimalt modus - 25 km/t
Maksimal hastighet for maksimalt modus er 25 km/t
Merk at dette er den maksimale hastigheten som kan nås for høyere hastighetsmodus. Elsparkesykkelen kan ikke gå raskere enn disse hastighetene for den valgte hastighetsmodusen.
Hastighet
Hastighetsenheter kan endres i appen.
Fartholder
Se bilde 4 og 5 på side 2, og sett sammen styret med umbrakonøkkelen som medfølger. Dette skal bare utføres når produktet først er utpakket. Styret skal ikke fjernes etter at det er satt på. - Sett styret inn i styrestammen som vist på bildene. Styret må rettes inn som anvist. Når du setter sammen styret, må du være forsiktig og ikke bøye eller brekke noen deler. - Pass på at skruene ikke er strammet for hardt, og at styret er stødig og ikke vingler etter montering. - Pass på at bremsekabelen ikke er bøyd eller skadet.
Legge sammen og slå ut elsparkesykkelen
Slik slår du den ut:
Se bilde 6 på side 3, slå ut elsparkesykkelen.
Bruk den ene hånden til å trykke ned bakskjermen, den andre til å løfte opp styrestammen så den står rett, se bilde 6 trinn 3. Når den er rettet ut, beveger den seg ikke videre. Når den er låst, bruker du låsespaken til å feste den på plass. Denne spaken må være så nære styrestammen som mulig når den er i låsestilling. Se bilde 6 trinn 3 og 4.
Slik legger du den sammen:
Se bilde 7 på side 3, legg sammen elsparkesykkelen.
Løft opp låsespaken som anvist i trinn 1 for å frigjøre styrestammen.
Trykk ned styrestammen som anvist i trinn 2 til den er i kontakt med bakskjermen. Ikke press den ned så den kommer i kontakt med kroken i bakskjermen som anvist i trinn 3.
Merk at på EM-KS2A er foldelåsen plassert på en side av displayet, og dette fører til at styrestammen står noe diagonalt på fotplattformen i korrekt stilling.
Bruk av elsparkesykkelen
Kjøring
Før du begynner å kjøre må du påse at dette er trygt og at elsparkesykkelen brukes i henhold til denne bruksanvisningen. Det er viktig at en benytter beskyttelsesutstyr og at sparkesykkelen er i god tilstand. Hvis du bruker elsparkesykkelen for første gang, må du ha på deg beskyttelsesutstyr og øve deg på et trygt område. Når du føler at du behersker elsparkesykkelen, kan du bruke den rundt andre folk og biler. Følg alltid landets lovkrav når du sykler. - Sjekk at bremsene, lysene og hjulene fungerer, er justert riktig og i god tilstand før du sykler.
Slik kjører du elsparkesykkelen på trygt vis:
Påse at du bruker egnet beskyttelsesutstyr. - Slå på elsparkesykkelen. - Plasser den ene foten på fotstøtten, og den andre på bakken. Dytt sparkesykkelen for å bevege deg fremover, og trykk sakte på gassen.
MERK:
- Når du gasser, kan du lene deg tilbake for å opprettholde tyngdepunktet. Når du sakker ned, flytter du tyngdepunktet ved å lene deg forover. Dette gjør det mer komfortabelt og trygt å kjøre.
Bremsing
For å bremse riktig må du frigjøre akselerasjonsgassen og sette på skivebremsen ved å klemme inn bremsespaken på styret. Når du bruker skivebremsen vil den elektroniske bremsen også aktiveres, og sparkesykkelen vil bremse og stoppe. Det er også mulig å bruke skjermbremsen på KS1.
- Elsparkesykkelen har en innebygget støtte som lar deg parkere den uten å måtte lene den opp mot noe eller legge den sammen.
- Bruk støttebeinet ved å presse foten nedover inntil den låser seg i stilling. Len elsparkesykkelen slik at den hviler mot bakken. Ikke bruk støttebeinet på ujevne eller myke underlag.
- Støttebeinet kan frigjøres ved å bruke foten til å dytte den oppover og inn i karosseriet på elsparkesykkelen. Den låser seg på plass. Pass på at støttebeinet er stuet riktig på plass før du kjører. Vær forsiktig når du utplasserer støttebeinet, da det kan forårsake skade hvis det brukes feil.
Lading
Pass på at batteriet som elsparkesykkelen er utstyrt med er riktig ladet før du følger instruksjonene nedenfor: 1. Koble ladeledningen til elsparkesykkelens ladeport. Bilde 8 på side 3 viser plasseringen av ladeporten på elsparkesykkelen. 2. Sett laderens nettkabel i stikkontakten. - Når du er koblet til batteriladeren, begynner batteriet å lade, og ladeindikatoren begynner å lyse rødt. Når ladingen er fullført, lyser ladelampen grønt. 3. Koble fra batteriladeren ved fulladet og sett på gummihetten på elsparkesykkelens ladekontakt.
MERK:
Hvis elsparkesykkelen ikke brukes regelmessig, er det anbefalt å lade batteriet hver måned. - Ikke lad batteriet utendørs. - Ikke lad hvis kabelen eller elsparkesykkelen er våt. - Ikke lad når elsparkesykkelen er påslått. - Ikke bytt batteriet hvis omgivelsestemperaturen er under 1°C.
USB-ladekontakt
- For enkelhets skyld er det plassert en USB-ladekontakt på displaymodulen. Kontakten kan brukes ved å dra kontaktdekselet til en av sidene.
- USB-ladekontakten er utformet for at mobilenheten din skal kunne holdes ladet mens den brukes med elsparkesykkelen.
SHARP Life App
Legg til SHARP Life-appen på mobilenheten for å dra fordel av ekstrafunksjonene. Dette inkluderer: -Hastighetsovervåking på enheten din.
- Endring av hastighet/avstandsenheter mellom kilometer og miles. Angi maksimal hastighet. -Låse funksjonene på elsparkesykkelen. -Aktivere fartsholderen.
Klikk på «Legg til enhet», når elsparkesykkelen er påslått og Bluetooth-ikonet blinker på displayet.
Enheten din skanner automatisk etter elsparkesykkelen. Pass på at Bluetooth-funksjonen er aktivert på elsparkesykkelen. Tillat plasseringstjenester hvis det forespørres.
Bruk en av metodene nedenfor for å legge til sparkesykkelen i appen:
- Opprett grupper.
- Fjern enheten fra forrige konto.
- Når elsparkesykkelen slås på, trykker du hurtig på strømknappen 4 ganger.
Elsparkesykkelen beveger seg ikke etter oppstart.
Årsak/tiltak
Bremsen har ikke gått skikkelig tilbake, dette forstyrrer bruken av strømforsyningen. / Manuell tilbakestilling av bremsen. Dette kan utføres ved å dytte bremsespaken tilbake til sin normale stilling.
Elsparkesykkelen beveger seg sakte eller ikke i det hele tatt.
Årsak/tiltak
Motoren starter opp og slår av igjen.
Årsak/tiltak
Batteritilkoblingen er løs. / Batteritilkoblingene må sjekkes.
Feilkoder kan dukke opp. Elsparkesykkelen stopper å virke under disse tilstandene.
E0-Kommunikasjonsfeil
E1-Unormal strøm
E2-Gassfeil
E3-Bremsesvikt
E4 - MOS-feil/Overspenningsfeil
E5-Hall/motor-feil
E6-Motorfeil
E7 - Lavspenningsfeil
Dersom du erfarer noen problemer som ikke kan løses, ber vi deg kontakte forhandleren din eller SHARPs kundestøtte.
Tekniske spesifikasjoner
| Model EM-KS1A EM-KS1B EM-KS1C EM-KS2A | EM-KS2B EM-KS2C | | | | |
| Størelse'när ikke sammenlagt (B x H x D i mm) 470x 1190 x 1065 470 x 1200 x 1180 | |
| Størelse'när SAMmenlagt (B x H x D in mm) 470x 455 x 1065 470 x 498 x 1180 | |
| Hjulstørelse (tommer) 8,5 10 | | |
| Fotplatesterelse (B x L i mm) 162 x 460 160 x 483 | | |
| Fra fotplate til øverst på styret (mm) 1020 | 1025 | |
| Fra bakke til fotplate (mm) | 145 | 180 |
| Andre speifikasjoner |
| Bremsetype | Skivebrems / elektrisk brems / fotbrems | Skivebrems / elektrisk brems |
| Motortype | børsteløs energibesparende motor |
| Kjørehjul | Foran | Bak |
| Maksimal stigningsvinkel (grader) | 15° |
| Makslast (kg) | 120 |
| Makshastighet (km/time) | 25 | 25 | 20 | 25 | 25 | 20 |
| Motorkraft (watt) | 350 W | 250 W | 350 W | 350 W | 250 W | 350 W |
| Rekkevidde ved fulladet (km) | 25 | 40 |
| Dekktrykk | - | 2,5 bar (36psi) |
| Hjultype | luftlõse dekk | oppblåsbare dekk |
| Vekt (kg) | 16 | 18,3 |
| USB-ladekontakt | 5 V; 0,5 A |
| Batteri |
| Batterity (Ah) | 18650-litiumbatteri |
| Batterikapasitet (A/time) | 6,6 | 10,4 |
| Batterispenning (volt) | 36 |
| Batteri (watt) | 237,6 | 374,4 |
| Labetid (timer) | 4 til 5 | 6 til 8 |
| Batterilader |
| Effekt - lading | 87 % |
| Strømforbruk i ventemodus | Skal kunngjores |
| Modellnavn | FY0634201500 |
| Inngang | 100 - 240 V AC, 50/60 Hz, 1,8 A (Maks) |
| Type strømkontakt | «Ättetall»-type. Bly - C7, Lader - C8 |
| Effekt | 42 V DC, 1,5 A |
| Produent og adresse | Shenzhen Fuyuanian Power Co., Ltd. 8F, A9 Bldg, Tiarui Industrial Park, Fuyong Town, Baoan District, Shenzhen, Guangdong, Kina |
| Bluetooth |
| Versjon LE5.0 /BT7L 8.30 | |
| Maksimal strøm overført 10 dbm | |
| Frekvensbänd 2,4 GHz | |
| Tilkobling Kunte ikke koble mobilenhet til elspåkresykkel for appfunksjonalitet |
| Standarder Bluetooth®-ordmerket og -logoene er registrente varemerker som eies av Bluetooth SIG. Inc. |
| Arbeidsmiljo |
| Temperatur -10 °C til +45 °C | |
| Oppbevaringstemperatur -10 °C til +25 °C | |
| Relativ luftfuktighet optil 75 % RF | |
Som en del av vårt arbeid med kontinuerlige forbedringer forbeholder vi oss retten til å endre design og spesifikasjoner uten forutgående varsel.
