BRUKSANVISNING EMKS1 SHARP
Se bild 3 på sidan 2.
- Batterinivå
- Lyspa
- Hastighetsmodus
- Bluetooth-modus (för användning med app)
- Hastighetsenhet 6. ODO/TRIP-modusindikator 7. ODO/TRIP-detaljer
- Ström (detta visas på displayen i cirka 2 sekunder efter att den slås på)
- Hastighet
- Ljusknapp
- Strömknapp
- USB-laddningsport
Odo/Trip
När enheten hittas är Bluetooth-parningen klar.

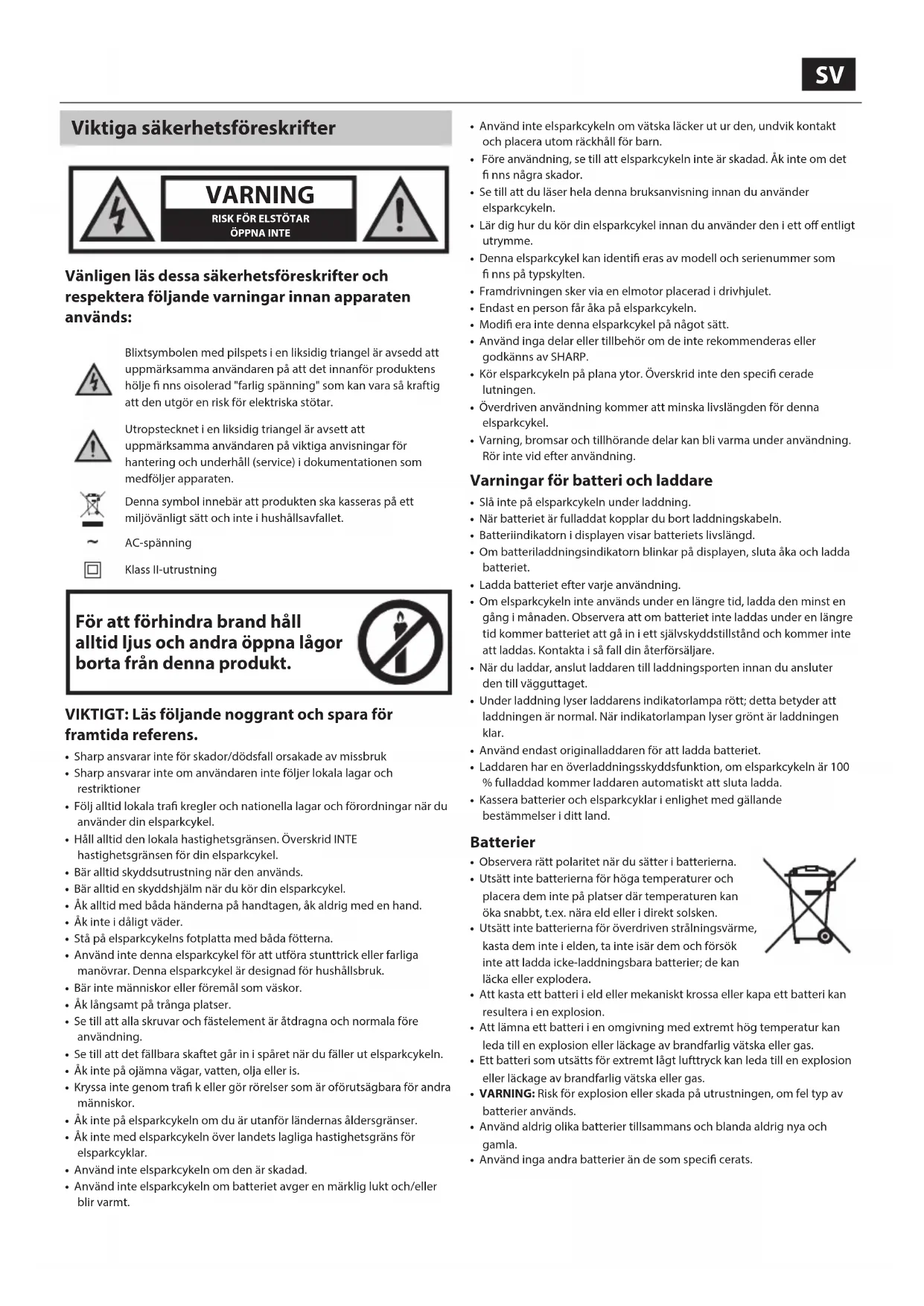

Vänligen läs dessa säkerhetsföreskrifter och respektera följande varningar innan apparaten används:
Blixtsymbolen med pilspets i en liksidig triangel är avsedd att uppmärksamma användaren på att det innanför produktens hölje finns oisolerad "farlig spänning" som kan vara så kraftig att den utgör en risk för elektriska stötar.
Utropstecknet i en liksidig triangel är avsett att uppmärksamma användaren på viktiga anvisningar för hantering och underhåll (service) i dokumentationen som medföljer apparaten.
Denna symbol innebär att produkten ska kasseras på ett miljövänligt sätt och inte i hushållsavfallet.
AC-spänning
Klass II-utrustning
För att förhindra brand håll alltid lågor och andra öppna lågor borta från denna produkt.
VIKTIGT: Läs följande noggrant och spara för framtida referens.
Sharp ansvarar inte för skador/dödsfall orsakade av missbruk - Sharp ansvarar inte om användaren inte följer lokala lagar och restriktioner - Följ alltid lokala trafikregler och nationella lagar och förordningar när du använder din elsparkcykel. - Håll alltid den lokala hastighetsgränsen. Överskrid INTE hastighetsgränsen för din elsparkcykel. - Bär alltid skyddsutrustning när den används. - Bär alltid en skyddshjälm när du kör din elsparkcykel. - Åk alltid med båda händerna på handtagen, åk aldrig med en hand. - Åk inte i dåligt väder. Stå på elsparkcykelns fotplatta med båda fötterna. - Använd inte denna elsparkcykel för att utföra stunttrick eller farliga manövrer. Denna elsparkcykel är designad för hushållsbruk. - Bär inte människor eller föremål som väskor. - Åk långsamt på trånga platser. - Se till att alla skruvar och fästelement är åtdragna och normala före användning. - Se till att det fällbara skaftet går in i spåret när du fäller ut elsparkcykeln. - Åk inte på ojämna vägar, vatten, olja eller is. Kryssa inte genom trafik eller gör rörelser som är oförutsägbara för andra människor. - Åk inte på elsparkcykeln om du är utanför landets åldersgränser. - Åk inte med elsparkcykeln över landets lagliga hastighetsgräns för elsparkcyklar. - Använd inte elsparkcykeln om den är skadad. - Använd inte elsparkcykeln om batteriet avger en märklig lukt och/eller blir varmt.
- Använd inte elsparkcykeln om vätska läcker ut ur den, undvik kontakt och placera utom räckhåll för barn.
- Före användning, se till att elsparkcykeln inte är skadad. Åk inte om det finns några skador.
- Se till att du läser hela denna bruksanvisning innan du använder elsparkcykeln. Lär dig hur du kör din elsparkcykel innan du använder den i ett offentligt utrymme.
- Denna elsparkcykel kan identifieras av modell och serienummer som finns på typskylten.
- Framdrivningen sker via en elmotor placerad i drivhjulet.
- Endast en person får åka på elsparkcykeln. Modifiera inte denna elsparkcykel på något sätt.
- Använd inga delar eller tillbehör om de inte rekommenderas eller godkänns av SHARP. Kör elsparkcykeln på plana ytor. Överskrid inte den specificerade lutningen.
- Överdriven användning kommer att minska livslängden för denna elsparkcykel.
- Varning, bromsar och tillhörande delar kan bli varma under användning. Rör inte vid dem efter användning.
Varningar för batteri och laddare
- Slå inte på elsparkcykeln under laddning.
- När batteriet är fulladdat kopplar du bort laddningskabeln.
- Batteriindikatorn i displayen visar batteriets livslängd.
- Om batteriladdningsindikatorn blinkar på displayen, sluta åka och ladda batteriet.
- Ladda batteriet efter varje användning.
- Om elsparkcykeln inte används under en längre tid, ladda den minst en gång i månaden. Observera att om batteriet inte laddas under en längre tid kommer batteriet att gå in i ett självskyddstillstånd och kommer inte att laddas. Kontakta i så fall din återförsäljare.
- När du laddar, anslut laddaren till laddningsporten innan du ansluter den till vägguttaget.
- Under laddning lyser laddarens indikatorlampa rött; detta betyder att laddningen är normal. När indikatorlampan lyser grönt är laddningen klar.
- Använd endast originalladdaren för att ladda batteriet.
- Laddaren har en överladdningsskyddsfunktion, om elsparkcykeln är 100 % fulladdad kommer laddaren automatiskt att sluta ladda. Kassera batterier och elsparkcyklar i enlighet med gällande bestämmelser i ditt land.
Batterier
- Observera rätt polaritet när du sätter i batterierna.
- Utsätt inte batterierna för höga temperaturer och placera dem inte på platser där temperaturen kan öka snabbt, t.ex. nära eld eller i direkt solsken.
- Utsätt inte batterierna för överdriven strålningsvärme, kasta dem inte i elden, ta inte isär dem och försök inte att ladda icke-laddningsbara batterier; de kan läcka eller explodera.
- Att kasta ett batteri i eld eller mekaniskt krossa eller kapa ett batteri kan resultera i en explosion.
- Att lämna ett batteri i en omgivning med extremt hög temperatur kan leda till en explosion eller läckage av brandfarlig vätska eller gas.
- Ett batteri som utsatts för extremt lågt lufttryck kan leda till en explosion eller läckage av brandfarlig vätska eller gas.
- VARNING: Risk för explosion eller skada på utrustningen, om fel typ av batterier används.
- Använd aldrig olika batterier tillsammans och blanda aldrig nya och gamla.
- Använd inga andra batterier än de som specificerats.
- Ta bort batteriet genom att dra av gummimattan och ta bort de 6 skruvarna på trädäcket, sedan de 10 skruvarna som håller fast metallplattan. Koppla nu bort batterikontakten och ta bort den. Se till att batteripolerna inte är kortslutna. Kassera batteriet enligt lokala föreskrifter.
EM-KS2A
- För att ta bort batteriet, dra upp gummimattan och ta bort de 11 fästskruvarna från metallplattan, plattan kan nu tas bort för att avslöja batteriet. Koppla nu bort batterikontakten och ta bort den. Se till att batteripolerna inte är kortslutna. Kassera batteriet enligt lokala föreskrifter.
Kassering av denna utrustning och batterier
Kassera inte denna produkt eller dess batterier som osorterat hushållsavfall. Returnera den till en uppsamlingsplats för WEEE-återvinning i enlighet med lokala lagbestämmelser. Genom att göra så hjälper du till att spara resurser och skydda miljön. - I de flesta EU-länder regleras kassering av batterier enligt lag. Återvinningssymbol visas på elektrisk utrustning, förpackning och batterier för att påminna användare om att kasta dessa objekt på rätt sätt. Användare måste använda befintliga återvinningsstationer för begagnad utrustning och batterier. Kontakta din återförsäljare eller lokala myndigheter för mer information.
CE- och UKCA-redogörelse:
- Härmed förklarar Sharp Consumer Electronics Poland sp. z o.o. att denna elsparkcykel överensstämmer med de väsentliga kraven och övriga relevanta bestämmelser i RED-direktivet 2014/53/EU och UK Radio Equipment Regulations 2017 och PN-EN 17128.: 2021-03
- Hela texten till EU-försäkran om överensstämmelse finns genom att följa länken www.sharpconsumer.com och gå sedan till nedladdningssektionen för din modell och välj "CE-redogörelser".
Rengöring
- När du rengör din elsparkcykel, se till att den är avstängd, att batteriladdaren har kopplats ur och att laddningsportlocket på enheten är täckt.
- Det rekommenderas att använda en mjuk och lätt fuktad trasa. Om det finns envisa smutsrester som är svåra att rengöra, använd en tandborste och borsta upprepade gånger för att ta bort dem. Efter att du tagit bort fläcken, använd en mjuk och lätt fuktad trasa med lämplig mängd rengöringsmedel för att ta bort rester.
OBS:
- Använd inte alkohol eller andra lösningsmedel för att undvika att frätande kemiska produkter skadar färgen på kroppens yta och dess inre strukturella delar.
- Använd inte högtrycksvattenstrålar för att rengöra elsparkcykeln. Rengör elsparkcykeln regelbundet.
Skötsel och underhåll
- När du inte använder elsparkcykeln, förvara den i en torr miljö för att undvika skador på elektroniska komponenter på grund av fukt.
- Förvara inte elsparkcykeln utomhus under en längre tid. Detta kommer att ge överdriven exponering för solljus, hög temperatur eller låg temperatur kan skada elsparkcykeln och påskynda slitaget på däck och batterier.
- Rör inte skivbromsskivan omedelbart efter användning av elsparkcykelns skivbroms, eftersom det finns risk för brännskador vid höga temperaturer!
- Skivbromsjustering: Om bromsen är för hård, använd den medföljande sexkantsnyckeln för att lossa skruven som håller bromsvajern på skivbromsen något för att lossa bromsspänningen. Förläng sedan
bromsvajerbultens läge något jämfört med förra gången. Om bromsen är för lös, utför motsatt åtgärd och justera bromsvajern.
- Om någon skada påträffas på din elsparkcykel ska den inte förvaras inomhus på grund av potentiell brandrisk.
- Om du upplever några problem med skötsel och underhåll av din elsparkcykel, kontakta din återförsäljare eller SHARP Support eller råd.
Vad som finns i lådan:
- Elsparkcykel
- Användarhandbok
- Garantikort
- 1 x Insexnyckel
- 4 x Handtagsskruvar
- 1 x Laddare
- 1 x Nätsladd
Placering av delar
Se bilderna 1 och 2 på sidan 1.
- Frontljus
- Bromsspak bak
- Krok-/skaftfällningslås
- Skaftlåsspak
- Framhjul
- Stativ
- Batteriplats
- Fotdyna
- Handtagslas
- Bakljus 11.Fotbroms
- Elmotor
- Bakre broms
- Ringklocka
- Display 16.Gasreglage
- Viklassparr (EM-KS2A endast)
Display
Se bilderna 3-pa sida 2.
- Batterinivá
- Lampor pa
- Hastighetsläge
- Bluetooth-lage (for anvandning med app)
- Hastighetsenhet 6. ODO/TRIP-lägesindikator 7. ODO/TRIP-detaljer
- Ström på (detta kommer att visas på displayen i cirka 2 sekunder efter påslagning)
- Hastighet
- Ljuskontroll-knapp
- Strömknapp
- USB-laddningsuttag
Odo/Trip
Odo kommer att visa den totala sträckan som elsparkcykeln täcker; Trip information som indikerar enstaka körsträcka. Det är möjligt att växla mellan Odo och Trip genom att trycka kort på strömknappen.
Lampor
För att tända de främre och bakre lamporna, tryck på ljusknappen i några sekunder. För att släcka belysningen, tryck på knappen i några sekunder.
OBS: fram- och bakljusen kan inte styras oberoende av varandra.
Hastighetsläge
För att växla, tryck snabbt på ljusknappen. Hastighetsläget med ändring..., kommer att gå upp och sedan ner.
Maxhastighet i varje läge:
- Promenadläge - 6 km/h Mellanläge - 20 km/h
Maximalt läge 25km/h
Maxhastigheten för Maximalt läge är 25km/h
Observera att detta är de maximala hastigheterna som kan uppnås i varje hastighetsläge; elsparkcykeln kommer inte att gå snabbare än dessa hastigheter i det valda hastighetsläget.
Hastighet
Din elsparkcykel är utrustad med en farthållare. För att aktivera detta, för att öka hastigheten, håll ned tumgasreglaget i 9 sekunder. Ett pip ljuder när farthållaren är inkopplad. Dra åt handbromsen för att lossa farthållaren.
Montering av styret
- Med hänvisning till bilderna 4 och 5 på sidan 2 sätter du ihop styret med den medföljande insexnyckeln. Detta behöver endast utföras när produkten är oförpackad; styret behöver inte tas bort efter att ha satts fast.
- Sätt in styret i styrstången som visas på bilderna. Styret måste vara orienterat enligt bilden. Var noga med att inte böja eller bryta några delar när du monterar styret.
- Se till att skruvarna inte är åtdragna för hårt och att styret sitter fast och inte vinglar efter bygget.
- Se till att bromsvajern inte är böjd eller skadad.
Fälla upp och fälla ihop elsparkcykeln
Hur man fäller upp?
Se bilderna 6 på sidan 3 för att fälla upp elsparkcykeln.
Tryck ner baskärmen med ena handen och använd den andra för att lyfta upp styrstången så att den är rak, se bild 6 steg 3. När den är rak rör den sig inte längre. När den är låst, använd vikspaken för att säkra på plats. Denna spak måste vara så nära styrstången som möjligt när den är i låst läge. Se bild 6 steg 3 och 4.
Hur man fäller?
Se bilderna 7 på sidan 3: fäll ihop elsparkcykeln för förvaring.
Lyft upp viklåsspaken som visas i steg 1 för att frigöra styrstången. Tryck ner styrstången som visas i steg 2 tills den nuddar baskärmen. Tryck nu nedåt så att den ansluter till kroken i baskärmen som visas i steg 3.
Observera att på EM-KS2A är viklåsspaken placerad på ena sidan av displayen och detta resulterar i att styrstången är något diagonalt mot fotplattan när den är korrekt placerad.
Använda din elsparkcykel
Åka
- Försäkra dig om att det är säkert att göra det innan du kör, elsparkcykeln körs enligt denna användarmanual. Det är viktigt att säkerhetsutrustning bärs och att elsparkcykeln är i gott skick.
- Om du använder din elsparkcykel för första gången, öva på hur du använder den borta från offentliga utrymmen och bär säkerhetsutrustning. När du är säker på att använda din elsparkcykel kan du köra nära andra människor och fordon. Följ alltid ditt lands lagkrav när du åker.
- Kontrollera att bromsar, lampor och däck fungerar, är korrekt justerade och i gott skick före körning.
För att köra din elsparkcykel säkert:
- Se till att du bär lämplig säkerhetsutrustning.
- Slå på elsparkcykeln.
- Sätt först en fot på fotstödet och den andra på marken, sparka skotern för att åka framåt och tryck sakta ner gasreglaget.
OBS:
- När du accelererar, luta dig bakåt för att behålla din tyngdpunkt. När du bromsar, flytta din tyngdpunkt genom att luta dig framåt. Detta kommer att göra din körning bekvämare och säkrare.
Bromsa
- För att bromsa korrekt, släpp gasreglaget och aktivera skivbromsen genom att trycka på bromsspaken på styret. Genom att använda skivbromsen kommer den elektroniska bromsen också att fungera och din elsparkcykel kommer att bromsa och stanna. Det är också möjligt att använda skärmbromsen på KS1.
OBS: modell KS2 har ingen bakskärmbroms.
Promenadläge
- I promenadläge blinkar bromsljuset för att indikera att din elsparkcykel kör långsamt. Vid växling till mellanläge kommer bromsljuset att sluta blinka.
Använda stödet
- Din elsparkcykel har ett inbyggt stöd som gör att den kan parkeras utan att du behöver luta den mot någonting eller behöva fälla ihop för förvaring.
- För att använda stödet, använd din fot för att trycka det nedåt tills det låses på plats. Luta elsparkcykeln så att den vilar på marken. Använd inte stödet på ojämna eller mjuka ytor.
- För att frigöra stödet, använd din fot för att trycka det uppåt och in i elsparkcykelns kropp. Det låser sig på plats. Se till att stödet är korrekt fäst innan du åker.
- Var försiktig vid utlösning av sparkstödet eftersom det kan orsaka personskador om det används felaktigt.
Laddning
- Se till att batteriet som är monterat på din elsparkcykel är korrekt laddat genom att följa instruktionerna nedan:
- Anslut laddarsladden till elsparkcykelns laddningsport. Se bild 8 på sidan 3 för platsen för laddningsporten på din elsparkcykel.
- Anslut laddarens strömkabel till vägguttaget.
- När den är ansluten till batteriladdaren börjar batteriet laddas och laddningsindikatorn blir röd. När laddningen är klar kommer laddningsindikatorn att bli grön.
- Lossa batteriladdaren när den är fulladdad och sätt tillbaka gummilocket på elsparkcykelns laddningsuttag.
OBS:
- Om elsparkcykeln inte används regelbundet, rekommenderas att ladda batteriet varje månad.
- Ladda inte batteriet utomhus. Ladda inte om kabeln eller elsparkcykeln är våt. Ladda inte när elsparkcykeln är påslagen.
- Ladda inte batteriet om omgivningstemperaturen är lägre än 1 °C.
USB-laddningsuttag
- För din bekvämlighet finns ett USB-laddningsuttag på displaymodulen. För att komma åt uttaget, dra uttagsskyddet åt sidan.
- USB-laddningsuttaget är utformat så att din mobila enhet kan hållas laddad medan den används med din elsparkcykel.
SHARP Life App
Lägg till SHARP Life-appen på din mobila enhet för att börja dra nytta av fördelarna med ytterligare funktionalitet. Dessa inkluderar:
- Hastighetsövervakning på din enhet. - Ändra hastighet/distansenheter mellan kilometer och miles. - Ställ in maxhastighet. - Läs funktionerna på din elsparkcykel. - Aktivering av farthållaren.
Klicka på "Lägg till enhet", när elsparkcykeln är påslagen och Bluetooth-ikonen blinkar på displayen.
Din enhet kommer automatiskt att söka efter din elsparkcykel. Se till att Bluetooth-funktionen är aktiverad på elsparkcykeln. Tillåt platstjänster om så begärs.
När enheten har hittats är Bluetooth-parningen klar.
Om du vill lägga till din elsparkcykel i appen använder du en av metoderna nedan:
- Skapa grupper.
- Ta bort enheten från föregående konto.
- När elsparkcykeln är påslagen trycker du snabbt på strömknappen fyra gånger.
Elsparkcykeln rör sig inte efter uppstart.
Orsak/åtgärd
Bromsen har inte återställts, detta kommer att avbryta driften av strömförsörjningen. / Återställ bromsen manuellt. Detta kan uppnås genom att trycka tillbaka bromsspaken till sitt normala läge.
Elsparkcykeln rör sig i låg hastighet eller rör sig inte alls.
Orsak/åtgärd
Låg batterinivå. / Batteriet behöver bytas ut.
Motorn startar och stängs av igen.
Orsak/åtgärd
Låg batterinivå. / Batteriet behöver bytas ut.
Styrenheten är skadad. / Styrenheten behöver bytas ut.
Batterianslutningen är lös. / Batterianslutningar måste kontrolleras.
Batteriet kan inte laddas eller har laddats långsamt. Orsak/åtgärd
Spänningen är inte korrekt. / Batteriet behöver bytas ut.
Batteriet laddas inte.
Batteriets livscykel har nått sitt slut. / Batteriet behöver bytas ut.
Batteriladdaren avger ingen ström. / Byt batteriladdaren.
Laddningskabeln är skadad. / Byt batteriladdaren.
Felkoder
Det är möjligt att felkoder kan visas. Elsparkcykeln kommer att sluta fungera under dessa förhållanden.
Om du upplever några problem som inte kan lösas, kontakta din återförsäljare eller SHARP Support eller råd.
Tekniska specifikationer
| Model EM-KS1A EM-KS1B EM-KS1C EM-KS2A | EM-KS2B EM-KS2C | | | | |
| Mätt hopvikt (B x H x L mm): 470 x 1190 x 1065 470 x 1200 x 1180 | |
| Mätt hopvikt (B x H x L mm): 470 x 455 x 1065 470 x 498 x 1180 | |
| Hjulstorlek (tum) 8,5 10 | | |
| Fotplattans storlek (B x L mm) 162 x 460 160 x 483 | |
| Fotplatta till handtagets ovansida (mm) 1020 | 1025 | |
| Mark till fotplatta (mm) | 145 | 180 |
| Andra speificiationer |
| Bromstyp | Skivbroms / Ström av-broms / Fotbroms | Skivbroms / Ström av-broms |
| Motortyp | borstlös energibesparande motor |
| Drivhjul | Framsida | Baksida |
| Maximal klättringsvinkel (grader) | 15° |
| Maximal belastning (kg) | 120 |
| Maxhastighet (km/timme) | 25 | 25 | 20 | 25 | 25 | 20 |
| Motoreffekt (watt) | 350 W | 250 W | 350 W | 350 W | 250 W | 350 W |
| Räckvidd per full laddning (km) | 25 | 40 |
| Däcktryck | - | 2,5 bar (tbc) |
| Hjultyp | honeycombdäck | uppblåsbart däck |
| Vikt (kg) | 16 | 18,3 |
| USB-laddningsuttag | 5 V, 0,5 A |
| Batteri |
| Batterityp (Ah) | 18650 litiumbatteri |
| Batterikapacitet (A/timme) | 6,6 | 10,4 |
| Batteri (spänning) | 36 |
| Batteri (Watt) | 237,6 | 374,4 |
| Laddningsid (timmar) | 4 till 5 | 6 till 8 |
| Batteriladdare |
| Effektivitet - laddning | 87 % |
| Standby-förbrukning | Ska tillkännages |
| Modellnamn | FY0634201500 |
| Ineffect | 100 - 240 V AC, 50/60 Hz, 1,8 A (Max) |
| Typ av nätanslutting | "Figur 8"-typ. Ledning - C7, Laddare - C8 |
| Effekt | 42 V DC, 1.5 A |
| Tillverkare och adress | Shenzhen Fuyuanian Power Co., Ltd. 8F, A9 Bldg, Tianui Industrial Park, Fuyong Town, Baoan District, Shenzhen, Guangdong, Kina |
| Bluetooth |
| Version LE5.0 /BT7L 8,30 | |
| Max. effektöverfüring 10 dbm | |
| Frekvensband 2,4 GHz | |
| Anslutting Används für att ansluta mobil erhöht till elsparkcykel für appfunktionallitet |
| Standarder Bluetooth® ordmarke och logotyperär registrierade varumärken som ägs av Bluetooth SIG. Inc. |
| Driftsmiljö |
| Temperatur -10 °C till +45 °C | |
| Förvaringstemperatur -10 °C till +25 °C | |
| Relativ fuktigkeit upp till 75 % relativ luftfuktigkeit | |
SOM EN DEL AV EN POLICY FÖR KONTINUERLIG FÖRBÄTTRING FÖRBEHÅLLER VI OSS RÄTTEN ATT ÄNDRA DESIGN OCH SPECIFIKATIONER UTAN FÖREGÅENDE MEDDELANDE.
Säkerhetsanvisningar
Innan du börjar använda den här enheten, läs säkerhetsanvisningarna och följ dem.
Symbolen med en pil i en liksidig triangel varnar användaren för närvaron av oisolerad farlig spänning i produktens hölje, som kan vara tillräckligt stark för att orsaka elektrisk stöt.
Utropstecknet i en liksidig triangel varnar användaren för viktiga instruktioner om drift och underhåll i litteraturen som medföljer enheten.
Kassera inte produkten med hushållsavfall, utan återvinn den på ett godkänt sätt.
Växelspänning
