STOR.E Alu 2S - Disco rígido externo TOSHIBA - Manual de utilização gratuito

Tipo de produto	Disco rígido externo
Marca	Toshiba
Modelo	STOR.E Alu 2S
Tamanho do disco	3,5 polegadas
Interface	USB 3.0 (retrocompatível USB 2.0)
Alimentação	Adaptador de energia 12V
Conectores	USB 3.0 tipo B, conector de entrada CC
Sistemas operacionais suportados	Windows XP/Vista/7
Processador necessário	750 MHz ou mais
Memória necessária	256 MB
Espaço em disco necessário	10 MB
Funções	Armazenamento externo, backup de dados
Segurança	Não abrir a caixa, evitar choques, líquidos, temperaturas extremas
Limpeza	Desconectar antes da limpeza, usar produtos padrão
Conformidade	Marca CE
Temperatura de operação	5°C a 35°C
Temperatura desligado	-20°C a 60°C
Ventilação	Sem ventilador, dissipação passiva
Formatação	Pronto para uso, formatado de fábrica
Serviço de restauração de dados	Disponível através da Toshiba

Perguntas frequentes - STOR.E Alu 2S TOSHIBA

Devo formatar meu disco após sua instalação?

Não, o disco foi formatado de fábrica e está pronto para uso.

Preciso instalar drivers USB específicos para Windows Vista, XP ou Windows 7?

Não, o sistema operacional possui todos os drivers necessários.

Posso iniciar meu computador a partir do disco rígido externo?

Não, porque o Windows não suporta a inicialização a partir de discos rígidos externos.

Por que o disco rígido não possui um ventilador?

Nossos discos rígidos são projetados para otimizar a dissipação de calor e não precisam de ventilador. O uso é assim praticamente silencioso.

Por que a capacidade do drive exibida no Windows é inferior à capacidade real?

Essa diferença é explicada pelos modos de cálculo: os fabricantes usam o sistema decimal (1 GB = 1000 MB) enquanto o Windows usa o sistema binário (1 GB = 1024 MB). Por exemplo, um disco de 120 GB decimal aparece como 112 GB binário.

Posso usar o drive para copiar um sistema operacional de um computador para outro?

Não, você deve seguir as instruções do editor do sistema operacional para a instalação. Uma simples cópia não é suficiente.

A Toshiba oferece um serviço de restauração de dados?

Sim, a Toshiba oferece um serviço de restauração de dados para discos rígidos externos. Consulte nosso site www.toshiba-europe.com/services para mais detalhes.

Meu computador não reconhece o disco rígido. O que fazer?

Verifique as conexões e certifique-se de que os cabos estão firmemente fixados. Se você usar uma placa de extensão, atualize o software e o firmware. No Windows XP, aplique o Service Pack 1 ou mais recente.

É perigoso se o drive parecer quente ao toque?

Não, isso é normal e não tem perigo.

O disco rígido exibe a mensagem 'Impossível iniciar o dispositivo'. O que fazer?

Duas causas possíveis: um problema de alimentação (verifique as conexões) ou um mau funcionamento do drive que requer reparo.

MANUAL DE UTILIZADOR STOR.E Alu 2S TOSHIBA

Introducao. 2
Toshiba Places 2
Verificar os componentes 2
Instruções de segurança 3
Requisitos do systema 4
Instalar a unidade 4
Instalareremovarasfixas substituiveis. 5
Ligar a unidade ao computador 5
Desmontaredesligaranidade 6
Informacoes adioncionais. 7
Perguntas freqentes 7
Resolucao de problemas 8
Assistência Tecnica da TOSHIBA 9
Declaracoes regulamente 9

Introdução

Obrigado por ter escolhido osomeone Disco Rígido TOSHIBA

STOR.E ALU 2S 3.5".

Por favor leia atentamente this Manual do Utilizador, uma vez que conte m informacoes relevantes para a instalacao, uso e manutenao da unidade, assim com conselhos sobre segurar.

Caso a unidade não tenha o comportamento esperado, por favor consulta a secção "Perguntas Frequentes" no fim deste manual.

Toshiba

Places

Toshiba Places

O Toshiba Places proportiencia-lhe una forma conveniente de procurar, aceder e comprar música, videos e outros conteudos de que poderá desfrutar no seu PC*. Basta ir para www.toshibaplaces.com e desfrutar!

*Contudo disponible consoante o País de residência.

Verificar os componentes

STOR.E ALU 2S 3.5" (incluindo o Manual de Utilizador) e Base de Encaixe

Cabo USB 3.0 Tipo B Guia de Iniciação Rápida e Folheto da Garantia

Este Manual do Utilizador está carregado na和个人idade.

Recomendados que faça uma copia de segurar do Manual do Utilizador para um CD ou para o seu disco local, às a unidade ter sido instalada.

Instruções de segurarça

Para evaporar um mau functimento ou danos na unidade, siga cuidadosamente as precauções indicadas abaixo.

AVISO

• Certifique-se de que faz uma cópia de segurança de todos os seu dados gravados na unidade, quando a Toshiba não se responsabiliza pela corrupção ou perda de dados. A Toshiba não cobrirá quando custos com a recuperação de dados.

Não

abrir a caixa nem aunities
desmontar a unidade nem partes da mesma
■ colocar liquidos proximity da unidade ou sobre ela, quando podao danifica-la,causear danos pessoas ou provocar choques eletricos ou um incendio
deixar que a unidade sofra pancadas, deixa-la cair nem sacudi-la
deslocar a unidade quando está em functiimento, PQs isso podera danifica-la
- utilizesculosociales differentes dos de tipo USB com alimentacao para barramento
- utiliser outros adaptations de alimentação CA/CC que não seja o fornecido juntamente com a unidade, quando se o fazer a unidade pode ser danificada
desligar quaisquer cabos quando a unidade está a funciona. Por favor, desmonte primeiro a unidade!
expor a unidade a temperatas inferiores a 5^ ou superiores a 35^ durante o seu funcaoamento, e a temperatas inferores a -20^ ou superiores a 60^ quando desligada
expor a unidade a condições de elevada humidade ou em que se possa molhar
■urar unidad quando em functión, poi poderá aquecer excessivamente
- colocar a unidad perto de fontes de calor

E

certifique-se de que os conectores são inseridos correctamente.
nunca faça forca ao ligar os cabos.
Verifique a polaridade antes de ligar

NOTA

Desligue imeditamente a unidade da tomada de corrente e o anfitria do PC se

estiver a sair fumo ou algoum cheiro incomum da caixa da unidade
tiver entradaágua na caixa da unidade, ou esta tiver ficado molhada
algum objecto tiver entrada na caixa da unidade
o cabo estiver sido danificado (nesse caso, substitua o cabo por um novo)

O interruptor de alimentação não des Liga o adaptor do alimentação CA da rede eletrica, apenas desiga apropria unidade.

Recomendamos por istso que deslue o adaptador de alimentacao CA/CC da tomada de parede se nao vale utilizear a unidade durante algo um tempo para poupar energia.

Se a unidade se comporar de forma inesperada, ou se tiver duvidas sobre a sua segurarça elétrica, contacte imeditamente a LINHA de apoio da TOSHIBA ou um revendedor autorizzato!

Requisitos do sistema

WindowsXP/VISTA/Windows7
CPU com 750 MHz ou maisrapida
10MB de espaço disponible no disco rígido
256 MB de的记忆 do Sistema
Uma porta USB 3.0 ou USB 2.0 livre

NOTA

A porta USB 3.0 é compatível com a norma USB 2.0.

Instalar a unidade

Alguma informação sobre a的操作 alimentada pelo bus e o cabo USB fornecido:

Os hubs USB passivos ou dispositivos USB com teclados, ratos ou outros similares não podem ser utilizado nem ligadaa unidade
Certifique-se de que os conectores são inseridoscorrectamente.
- Nunca faça para ao ligar os cabos. Verifique a polaridade antes de ligar!

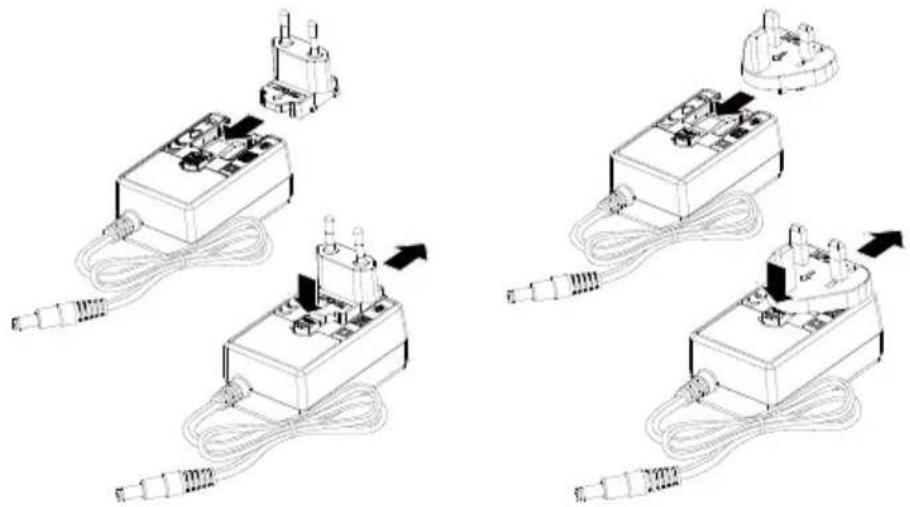

Instalar e remover as fixas substituíveis

Veja nas figuras abaixo como instalar e remove as fichas substituíveis no adaptor de alimentação CA.

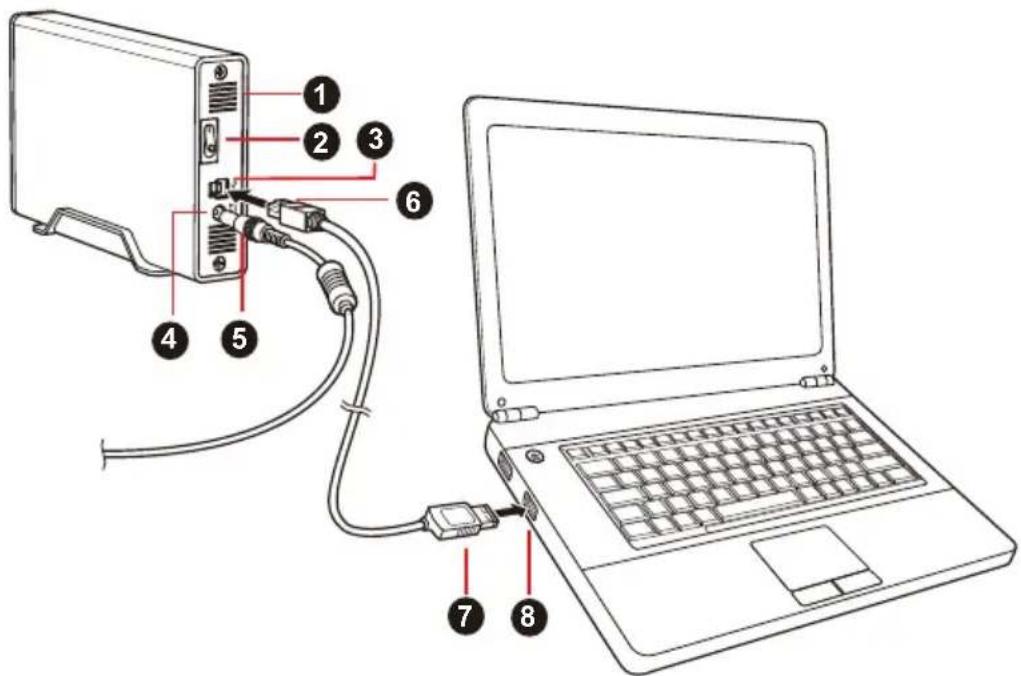

Ligar a unidade ao computador

1. Fendas de ventilacao 5. Ficha de saida de CC
2. Interruptor de energia 6. Conector USB 3.0 Tipo B
3. Porta USB 3.0 7. Conector USB 3.0 Standard-A
4. Ficha DC IN 12V 8. Anfitrião USB 3.0

compatível com USB 2.0

NOTA

1. Desligue o computador.
2. Ligue a ficha de CC do adaptor de alimentacao CA a tomada DC IN 12V da unidade e o cabo de alimentacao a uma tomada de parede.
3. Ligue p conector USB 3.0 Standard-A a uma porta USB do seu sistemas anfitrião ou a um HUB USB activo.

Poderá necessitar de uma Express Card Host Controller USB 3.0 para o seu computador se este não tiver uma porta USB 3.0. Pode también ligar o disposítivo a uma porta USB 2.0 do seu computador, mas)nesse caso a velocidade de transFERências sera reduzida para a maior permitida pela norma USB 2.0.

1. Ligue ahora o conductor USB 3.0 Tipo B à porta correspondente da unidade.
2. Faça o arranque do computador.
3. Ligue a unidade premindo o botão de alimentação.

a luz indicatora de Alimentacao/Dados acende-se
aunities estalimentada
a unidadedeeramontar-seeum novoiconedeunidadeaparece em"Omeucomputador

Desmontar e desligar a unidade

Recomenda-se que não desligue a unidade simplesmente desligando o cabo do conector uma vez que pode estar a ser escritos dados na unidade)nessaaltitude.

Eses dados seriam perdidos e a unidade poderia sofrer danos fisicos!

Sigas os passos a boa para desmontar a unidade em segurar (Windows 7).

1. Clique no icone "Hardware e Ejectar Media"

Surge una caixa de mensagem com una lista dos dispositivos externos ligados ao seucomputador.

1. Seleciona a unidade TOSHIBA que deseja ejectar.

Após algunos segundos, receberá um Notification de que é seguro remover o dispositivo.

1. Clique em "OK" e poderá em seguida desligar a unidade.
2. Desligue a unidade premindo o botão de alimentação.

Limpeza da caixa

Antes de limpar a unidad, certifique-se de que esta está fisicamente desligada do computador. Sugerimos que utilizeiros de limpeza normais para a limpar certificando-se que quaisquer residuos do liquido de limpeza são bem removidos.

Informações adiconais

Para outras operações normais tais como alterar o nome da unidade, fazer um backup de@dados ou gerir ficheiros, sugerimos que leia o manual deutilização do seuSYSTEMA operativo.

Sugerimos también que consulte o manual de'utilização do seuSYSTEM operativo para executar tarefas de manutenção mais como desfragmentar e melhorar a operationação do disco.

P: Tenho de Formatting a minha unidade(before de a instalar?

R: Não, porque a unidade já foi formatada durante o processo de fabricio.

P: Tenho de utilizes controladores USB para o Windows Vista, XP ou Windows 7?

R: Não, não está disponible com os seu Sistema operativo.

P: Posso fazer o arranque do meuSYSTEMA a partir da unidade?

R: Não, porque o Windows não suporta o arranque a partir de disco rígidos externos.

P: Porque é que a unidade não necessita de um ventilador?

R: As unidas foram concebidas para terem uma dissipação de calor optima e por也是如此 necessitam de um ventilador. Isso faz com que a sua operação sera praticamente silenciosa.

P: Porque razão a capacité do meu disco (conforme月至rdada no Windows) é inferior à capacité acontecada do disco?

R:EstaDIFFERenciapodeser explicadapelosdiferentesmetodosutilizados para calcularacapacidade.

Os fabricantes de discos rígidos fazem o calculo'utilizando o Sistema decimal, quando que os sistemas operativos realizam o Sistema binário.

Exemplo decimal:

Como的结果，um disco com 120GB (decimal) é muito no Windows como tendo 112GB (binário).

P: Posso utiliser o meu disco rígido para copiar umsystema operativo de umcomputador para除外?

R: Não, deve seguir as instruções do fornecedor doSYSTEMA operativo para fazer a instalação. Uma cépia simples não funciona.

P: A Toshiba disponibiliza serviços de recuperacao eoples?

R: Sim, a Toshiba disponible um Serviço de Recuperação de Dados para unidas externals. Por favor veja no/DDo website www.toshiba-europe.com/services mais informações sobre este service.

Resolução de problemas

O meu computador não reconhece o disco rígido.

Verifique se todas as ligações está correctas e bem firmes.
- Se utilizes um cartão add-on, certifique-se de que está a funcional corretoamente eactualize o software/firmware.
Se utilizes o Windows XP, certifique-se de que tem o Service Pack 1 ou posterior.

Existe perigo se a unidade estiver quente durante a operacao?

R: Isso é normal e não aparece por isso qualquer perigo.

A unidade apareça uma mensagem deerro "Device cannot start."

R: Existem两大 razões possíveis. Ou se tratá de um problema de alimentação e deve vericar as ligações ou a unidade tem uma avaria e necessita de manutenção.

Não consigo ver a minha unidade no "Meu Computador", mas aparece no Gestor de Dispositivos.

R: Siga estas instruções:

1. Faça clique à direita no "Meu Computador".
2. Selezione "Gerir" no menu emergente.
3. Selezione "Gestão do Disco".

Deverá ver una lista de dispositivos de armazenamento disponíveis.

1. Verifique se o seu disco está na lista.
2. Faça clique com o botão direito do rato na caixa do lado direito e seleção "Eliminar a Particao" no menu emergentes.

3. Faça clique na caixa com o botão direito do rato e seleção "Criar nova particão" no menu emergente.

4. Em seguida, seleção "Partização Primária" na janela do assistente de particão. Clique em Seguinte.

5. Seráasnadauma letra de uniónde,que pode mudar.Clique em Seguinte.
6. Confirme para formatar aunities.

Quando tentei Formatting a unidade recebi a mensagem "Could not complete format".

R: Isso pode ser o resulto de tentar Formatting a unidade com o Sistema de ficheiros FAT.

Tente este sistemas de ficheiros "NTFS". Isso deverá resolver o problema.

Assistência Tecnica da TOSHIBA

Necessita de ajuda?

Para obter os controladores mais recentes, osManuals do utiliser e as respostas às perguntas mais freqentes (FAQ), visite a网页 de suporte a serviços e opções da TOSHIBA:

computers.toshiba.eu/options-support

Para obter os números de téléphone de assistência directa da TOSHIBA, consulte a páginacomputers.toshiba.eu/options-warranty.

Declarations regulamente

Conformidade com as normas CE

Este produit possui a etiqueta CE e está em conformidade com os requisitos das Directivas da UE aplicáveis. A entidade responsavel pela marca com a etiqueta CE é a Toshiba Europe GmbH, Hammfelddamm 8, 41460 Neuss, Alemanha. Pode ser obtida uma copia da Declariação de Conformidade oficial no segunte website: http://epps.toshiba-teg.com.

Os requisitos de conformidade electromagnética (EMC) deste produto foram verificados da forma habitual para esta categoria de produits para zonas normalmente designadas como "ambentes residenciais, commerciais e deindustry ligeira".A Toshiba não verificou o Functionamento deste produto noutros ambientes de trabalho e a utilização do produto noutros ambientes de trabalho poderá ser restringida ou não recomendada. As possíveis consequências dautilização deste produto em ambientes de trabalho não verificados podem ser: Perturbações no-functionamento de outros Produtos ou este日消息 nas areas circundentes, com um Functionamento deficiente temporário ou que pode resultar na perda/ corrupção de dados. Exemplos de ambientes de做工ho não verificados e conselhos com eles relacionados:

Ambiente industriais (por exemplo, ambiente com tensão elétrica trifásica de 380 V): perigo de disturbios no funcionaamento de este produits devido a eventuels Campos electromagnéticos fortes, normalmente sentidos nas proximas de máquinas de grandes dimensoes e centrais elétricas.
Ambentes médicos: A Toshiba não verificou se este produit está em conformidade com a Direiva para os Produtos Médicos, pelo que este produit não pode ser utilizado como produits Médico sem ser sujeito à outras verificações. A utilização em ambientes de escritório (em hospitais, por exemplo) não deve originar problemas, mas está sempre sujeita à aprovenida da administradora responsavel.
Ambentes de automóveis: consulte as instruções dos veículos para verficar se contentem algunos conselhos relativamente à'utilisation deste tipo de produits.
■ Ambentes aeronáuticos: Por favor siga as instruções da tripULAÇÃO referentes às restricções de'utilisation.

Outros ambientes não relacionados com a Competibilitadé Electromagnética

• Utilização no exterior: Sendo um equipamento tipicamente para utilizesação em casa ou no escritório, este produit não tem nenhuma proteção espécífica contra a entrada de energia nem é resistente a impactos fortes.
  Atmosfera explosiva: A utilização deste produit nesse ambiente de trabalho especial (Ex) não é permitida.

A informação segunte é valida apenas para os Estados membros da UE:

REACH - Decláriação de conformidade

A nova regulamentação da União Europeia (UE) para assubstâncias químicas, REACH (Registration, Evaluation, Authorization and Restriction of Chemicals - Registo, Avaliação, Autorização e Restrição de Subestâncias Químicas),enthrou em vigor no dia 1 de Junho de 2007.

A Toshiba cumprirá todos os requisitos da regulamentação REACH e está empenhada em proporcionar aos pacientes todas as informações sobre assubstências químicas realizadas nos��rosyxodoros, tal como disposto na regulamentação REACH.

Consulte o website www.toshiba-europe.com/computers/info/reach para obter todas as informações sobre a presence de substâncias nos outros artigos que estejam incluidas na lista de substâncias candidatas de acordo com o Artigo N.° 59(1) da Regulamentoação (CE) N.° 1907/2006 ("REACH") e que utilizesmos em concentrações superiores a 0,1% (peso por peso).

Eliminação de produits

O*símbolo do caixote do lixo com rodas e uma cruz indica que os produits não podem ser recolhidos e eliminados juntamente como lixo dométrico.

A barra preta indica que o produit foi colocado no mercado(before de 13 de Agosto de 2005.

Ao participar na recolha Separate dos produits, estara aaabdar a garantir a eliminação adequada dos mesmos, aidando a evaporar potecções consequências negativas para o ambiente e para a saude Pública.

Para obter mais informação sobre os programas de recolha e reciclagem disponible no seu País, visite o meuwebsite (http://eu.computers.toshiba-europe.com) ou contacte as suas autoridades Municipais ou a loja onde adquiriu o produits.

Informações

© 2011 TOSHIBA Europe GmbH. Todos os direitos reservados.

A TOSHIBA reserve o direito de fazer alteracoes tecnicas. A TOSHIBA nao assume qualquer responsabilitadepor erros resultantes directa ou indirectlye de erros, omissoes ou discrepancias entre o computador e o manual.

O nome Toshiba e os seu logótipos sãoscarcas registadas da Toshiba. Outrasmarcasmentionadasouqueaparemencnestedocumento sào propriedade dos respectivos proprietários.Exceptuando quaisquer erros e emissões.

Sadržaj

Uvod 2

Toshiba Places 2

Proverakomponenata 2
