Produkttyp	Externe Festplatte
Marke	Toshiba
Modell	STOR.E Alu 2S
Festplattengröße	3,5 Zoll
Schnittstelle	USB 3.0 (abwärtskompatibel mit USB 2.0)
Stromversorgung	Netzadapter 12V
Anschlüsse	USB 3.0 Typ B, Gleichstromeingang
Unterstützte Betriebssysteme	Windows XP/Vista/7
Erforderlicher Prozessor	750 MHz oder mehr
Erforderlicher Arbeitsspeicher	256 MB
Erforderlicher Festplattenspeicher	10 MB
Funktionen	Externe Speicherung, Datensicherung
Sicherheit	Gehäuse nicht öffnen, Stöße, Flüssigkeiten, extreme Temperaturen vermeiden
Reinigung	Vor der Reinigung trennen, Standardprodukte verwenden
Konformität	CE-Kennzeichnung
Betriebstemperatur	5°C bis 35°C
Temperatur ausgeschaltet	-20°C bis 60°C
Belüftung	Lüfterlos, passive Kühlung
Formatierung	Einsatzbereit, werkseitig formatiert
Datenrettungsdienst	Verfügbar über Toshiba

Häufig gestellte Fragen - STOR.E Alu 2S TOSHIBA

Muss ich meine Festplatte nach der Installation formatieren?

Nein, die Festplatte wurde werkseitig formatiert und ist einsatzbereit.

Muss ich spezielle USB-Treiber für Windows Vista, XP oder Windows 7 installieren?

Nein, das Betriebssystem verfügt über alle erforderlichen Treiber.

Kann ich meinen Computer von der externen Festplatte starten?

Nein, da Windows das Starten von externen Festplatten nicht unterstützt.

Warum hat die Festplatte keinen Lüfter?

Unsere Festplatten sind optimiert für Wärmeableitung und benötigen keinen Lüfter. Der Betrieb ist dadurch nahezu geräuschlos.

Warum ist die unter Windows angezeigte Kapazität des Laufwerks geringer als die tatsächliche Kapazität?

Dieser Unterschied erklärt sich durch die Berechnungsmethoden: Hersteller verwenden das Dezimalsystem (1 GB = 1.000 MB), während Windows das Binärsystem verwendet (1 GB = 1.024 MB). Beispielsweise erscheint eine 120-GB-Festplatte (dezimal) als 112 GB (binär).

Kann ich das Laufwerk verwenden, um ein Betriebssystem von einem Computer auf einen anderen zu kopieren?

Nein, Sie müssen die Anweisungen des Betriebssystemherstellers für die Installation befolgen. Ein einfaches Kopieren ist nicht ausreichend.

Bietet Toshiba einen Datenrettungsdienst an?

Ja, Toshiba bietet einen Datenrettungsdienst für externe Festplatten an. Besuchen Sie unsere Website www.toshiba-europe.com/services für weitere Details.

Mein Computer erkennt die Festplatte überhaupt nicht. Was tun?

Überprüfen Sie die Anschlüsse und stellen Sie sicher, dass die Kabel fest sitzen. Wenn Sie eine Erweiterungskarte verwenden, aktualisieren Sie die Software und Firmware. Unter Windows XP installieren Sie Service Pack 1 oder neuer.

Ist es gefährlich, wenn sich das Laufwerk heiß anfühlt?

Nein, das ist normal und ungefährlich.

Die Festplatte zeigt die Meldung 'Gerät kann nicht gestartet werden'. Was tun?

Zwei mögliche Ursachen: ein Stromversorgungsproblem (überprüfen Sie die Anschlüsse) oder eine Fehlfunktion des Laufwerks, die eine Reparatur erfordert.

BEDIENUNGSANLEITUNG STOR.E Alu 2S TOSHIBA

Überprüfen des Lieferumfangs 2

Sicherheitshinweise 3

Systemanforderungen 4

Installieren der Festplatte 4

Installieren und Entfernen der austauschbaren Stecker 5

Anschlieben der Festplatte an den Computer 5

Unmounten und Trennen der Festplatte 6

Weitere Informationen 7

Häufig gestellte Fragen 7

Fehlerbehebung 8

TOSHIBA-Support 9

Zulassungsbestimmungen 10

Einführung

Vielen Dank für den Kauf unserer TOSHIBA STOR.E ALU 2S 3,5" Festplatte.

Lesen Sie theses Benutzerhandbuchitte aufmerksam durch. Es enthalt alle wichtigen Informationen zur Installation, Verwendung und Wartung der Festplatte sowie Sicherheitshinweise.

Wenn sich die Festplatte nicht wie erwartet verhält,lesen Sie den Abschnitt „Häufig gestellte Fragen" in diesen Handbuch.

Toshiba

Places

Toshiba Places

Toshiba Places bietet Ihnen eine praktische Möglichkeit zum Surfen, Abspielen und Kaufen von Musik, Videos und anderen Inhalten, die Sie auf dem PC genießen konnen*. Besuchen Sie www.toshibaplaces.com - viel Spaß!

*Verfügbare Inhalte sind vom jeweiligen Land abhängig.

Überprüfen des Lieferumfangs

STOR.E ALU 2S 3,5"
(mit Benutzerhandbuch) und Ständer

Netzadapter
und austauschbarer Stecker (bei einigen Modell enthalten)

USB-3.0-Kabel Typ B Kurzanleitung und

Garantieunterlagen

Das Benutzerhandbuch wurde auf die Festplatte geladen. Es wird empfohlen, das Benutzerhandbuch auf einer CD oder auf dem lokalen Festplattenlaufwerk zu sichern, nachdem Sie die Festplatte installiert haben.

Sicherheitshinweise

Um Fehlfunktionen oder Schäden an der Festplatte zu vermeiden, beachten Sieitte die nachstehend aufgeführten Sicherheitshinweise.

WARNING

■ Erstellen Sie Backup-Kopien aller Daten auf der Festplatte. Toshiba ist nicht verantwortlich für Beschädigung oder Verlust von Daten. Toshiba kommt nicht für die Kosten der Wiederherstellung von Daten auf.
Vermeiden Sie Folgendes:

Gehäuse oder Festplatte öffnen
Festplatte oder Teile davon auseinandernehmen
Flüssigkeiten in der Höhe der Festplatte oder auf der Festplatte abstellen, da die Festplatte beschädigt werden können oder es zu Verletzungen, elektrischen Schlägen oder Feuer kommt kann
Festplatte stoßen, fallen halten oder erschüttern
Festplatte während des Betriebs bewegen, da es hierbei zu Datenverlusten kommt kann
andere Anschlisse als USB Bus Powered verwenden
■ andere Netzadapter als den mit der Festplatte mitgelieferten verwenden, da die Festplatte andernfalls beschädigt werden kann
Kabel während des Betriebs trennen. Heben Sie zunachst die Bereitstellung der Festplatte auf (unmounten)
Festplatte Temperaturen außerhalb des Bereichs 5^ - 35^ (Betrieb) bzw. -20^ - 60^ (Lagerung) aussetzen
Festplatte nassen oder feuchten Bedingungen aussetzen
Festplatte während des Betriebs abdecken, da dies zu einer Überhitzung führen kann
Festplatte in der Nähe hitzeabstrahlender Geräte platzieren

Und

achten Sie daraufuf, die Anschlüssre richtig zu verbinden
drücken Sie Stecker nie mit großer Kraft in die Anschlüsse
überprüfen Sie vor dem Anschlieben die Polarität

Trennen Sie die Festplatte sofort von der Stromversorgung und dem Host-PC, wenn

das Festplattengehäuse Rauch oder ungewöhnliche Gerüche absondert
Wasser in das Gehäuse eingedrungen ist oder das Gehäuse Nass geworden ist
ein Gegenstand in das Gehäuse geraten ist
das Kabel beschädigt wurde (in diesen Fall muss das Kabel durch ein neues ersetzt werden)

HINWEIS

Mit der Ein/Aus-Taste wird der Netzadapter nicht von der Stromversorgung getrennt, sondern es wird ledigious die Festplatte ausgeschaltet.

Es wird deshalb empfohlen, den Netzadapter aus der Steckdose zuziehen, wenn Sie die Festplatte längerere Zeit nicht verwenden werden, um Energie zu sparen.

Wenn sich die Festplatte nicht wie erwartet verhält oder Sie Zweifel bezüglich der elektrischen Sicherheit haben, wenden Sie sichitte sofort an die TOSHIBA-Hotline oder an einen autorisierten Handler!

Systemanforderungen

WindowsXP/VISTA/Windows7
CPU mit 750 MHz oder mehr
10 MB Festplattenspeicher
256 MB Systemspeicher
Ein freier USB-3.0- oder USB-2.0-Anschluss

HINWEIS

USB 3.0 ist abwärts kompatibel mit USB 2.0.

Installieren der Festplatte

Einige Hinweise zum Bus-Betrieb und zum mitgelieferten USB-Kabel:

Passive USB-Hubs oder USB-Anschlüsse von Tastaturen, Mäusen oder ähnlichen Geräten können nicht mit der Festplatte verwendet bzw. daran angeschlossen werden.
Achten Sie darauf, die Anschlüsse richtig zu verbinden.
Drücken Sie Stecker nie mit großer Kraft in die Anschlüsse. Überprüfen Sie vor dem Anschließlich die Polarität!

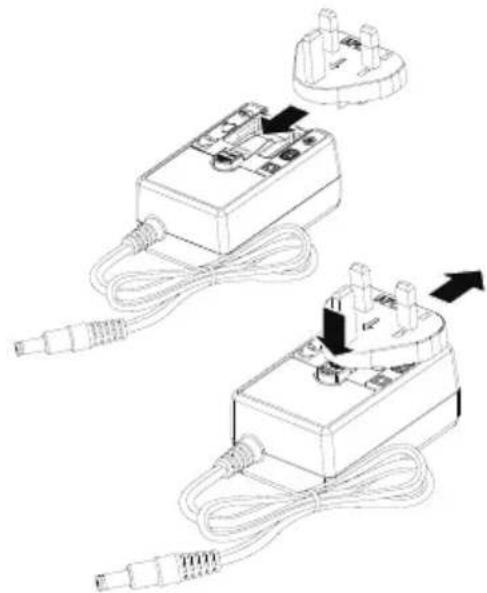

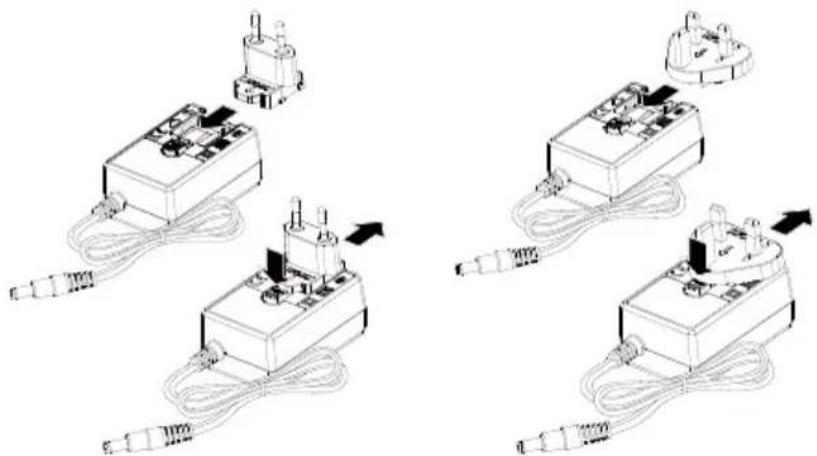

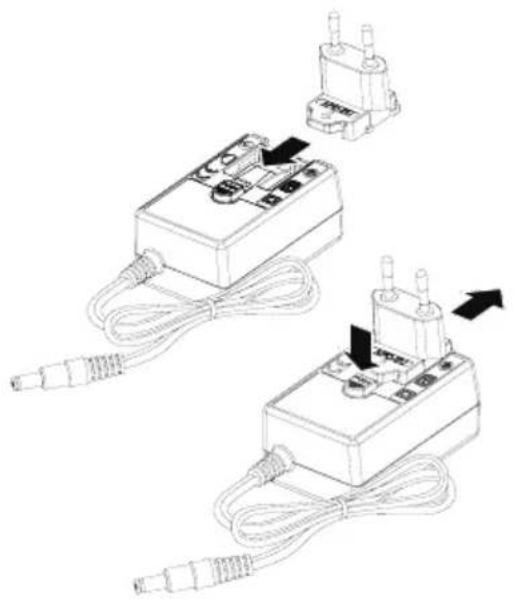

Installieren und Entfernen der austauschbaren Stecker

Um die austauschbaren Stecker des Netzadapters anzubRINGen und zu entfernen, orientieren Sie sich an den folgenden Abbildungen.

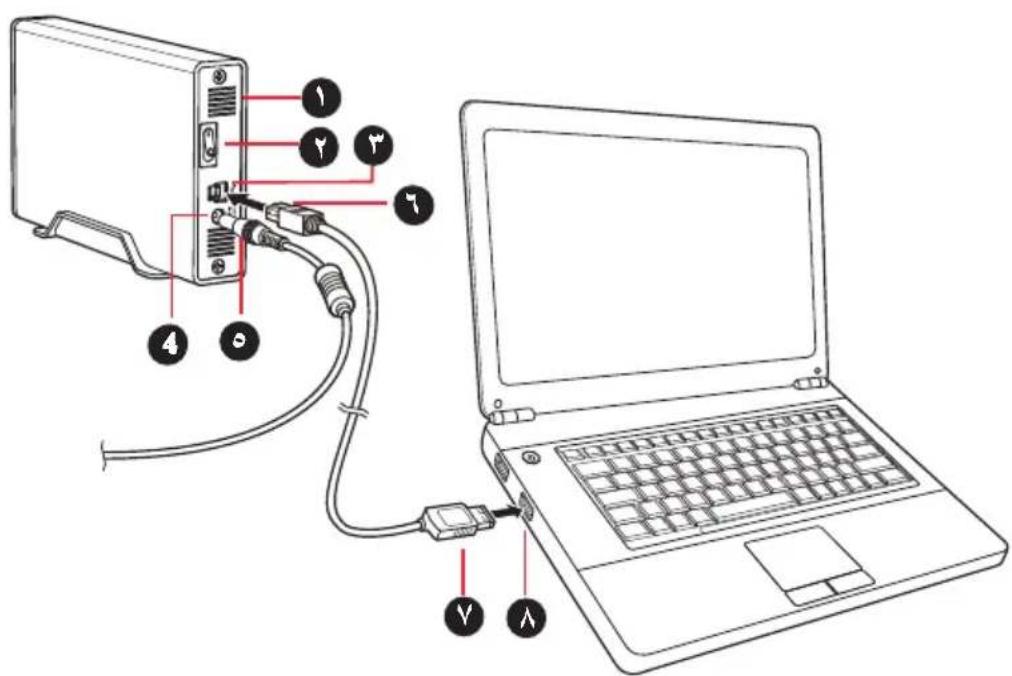

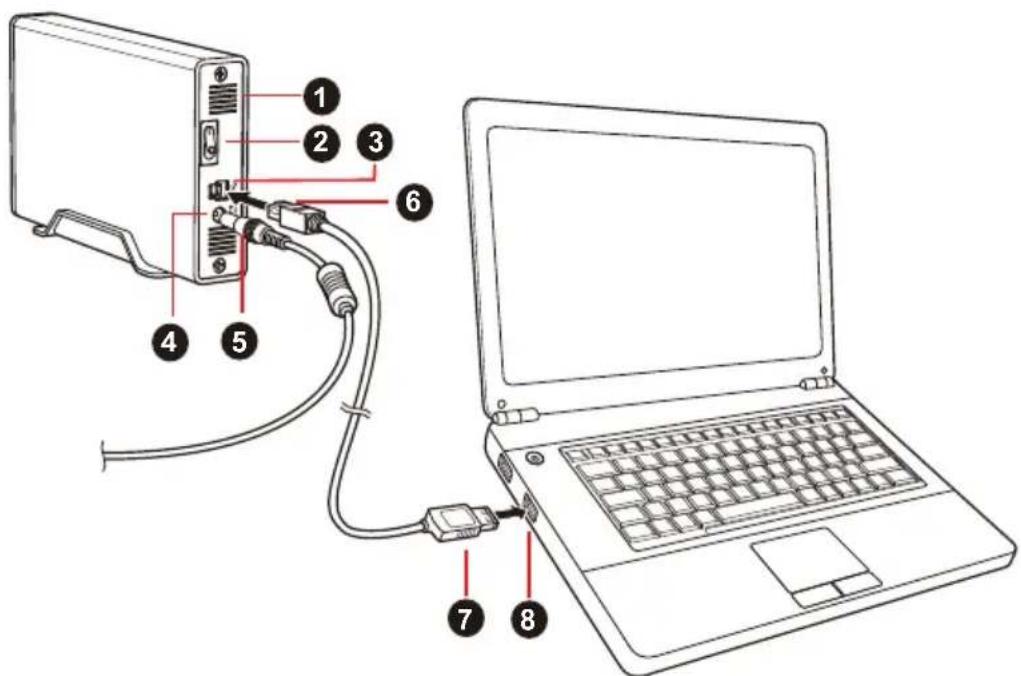

Anschlieben der Festplatte an den Computer

1. Lüftungsschlitz 5. Gleichstromausgangsstecker
2. Ein/Aus-Taste 6. USB-3.0-Anschluss Typ B
3. USB 3.0-Anschluss 7. USB 3.0 Standard-A-Anschluss
4. Gleichstromeingang (DC IN) 12 V 8. USB 3.0 Host

abwarts kompatibel mit USB 2.0

HINWEIS

1. Schalten Sie den Computer aus.
2. Schließen Sie den Gleichstromausgangsstecker des Netzadapters an den 12-V-Gleichstromeingang (DC IN) der Festplatte an und schreiben Sie das Netzkabel an eine Steckdose an.
3. Schließen Sie den USB-3.0-Standard-A-Anschluss an einen USB-Anschluss des Hostsystems oder an einen aktiven USB-Hub an.

Falls Ihr Computer nicht mit einem USB-3.0-Anschluss ausgestattet ist, bestehtigen Sie eventuell einen USB 3.0 Express Card Host Controller für den Computer. Sie können das Gerät auch an einen USB-2.0-Anschluss am Computer anschließen, allerdings erfolgt die Datenübertragung dann nur mit der geringeren USB-2.0-Geschwindigkeit.

1. Schließen Sie jetzt den USB-3.0-Stecker Typ B an den entsprechenden Anschluss der Festplatte an.
2. Starten Sie den Computer.
3. Schalten Sie die Festplatte ein, indem Sie die Ein/Aus-Taste drucken.

Die Power/Daten-Anzeige leuchtet
Die Festplatte wird eingeschaltet
Die Festplatte wird gemountet und unter „Arbeitsplatz“ wird ein neues Laufwerksymbol angezeigt

Unmounten und Trennen der Festplatte

Es wird dringend davon abgeraten, die Festplatte durch Abziehen des Steckers vom Computer zu trennen, da zu dieser Zeitpunkt eventuell Daten auf die Festplatte geschrieben werden.

These Daten gehen dann verloren und die Festplatte kann beschädigt werden.

Gehen Sie wie nachstehend beschreiben vor, um die Festplatte sicher vom Computer zu trennen (Windows 7).

1. Klichen Sie auf das Symbol „Hardware und Medien entfernen“
   Es wird ein Popup-Fenster mit einer liste der an den Computer angeschlossenen externen Geräte eingebrendet.
2. Wahlen Sie die TOSHIBA-Festplatte zum Auswerfen aus.
   Nach weniger Sekunden werden Sie benachrichtigt, dass Sie das Gerät jetzt sicher entfernen können.
3. Klichen Sie auf „OK“ und trennen Sie die Festplatte vom Computer.
4. Schalten Sie die Festplatte aus, indem Sie die Ein/Aus-Taste drucken.

Reinigen des Gehäuses

Bevor Sie die Festplatte reinigen, vergewissern Sie sich, dass sie physisch vom Computer getrennt wurde. Am besten reinigen Sie das Gehäuse mit einem herkömmlichen Reinigungsmittel. Wischen Sie ggf. auf dem Gehäuse verbliebene Flüssigkeit sorgfältig ab.

Weitere Informationen

Informationen zu üblichen Vorgängen wie zum Umbenennen der Festplatte, zum Sichern von Daten oder zur Dateiverwaltung enthalten Sieitte der Dokumentation zum Betriebssystem.

Auch Hinweise zu Wartungsaufgaben wie zum Defragmentieren und Optimieren finden Sie in der Arbeit oder im Benutzerhandbuch des Betriebssystems.

Des Weiteren empfehlen wir dringend, ein Antivirenprogramm zu installieren, um ihre Daten vor Schäden durch Viren oder Trojaner zu schützen.

Häufig gestellte Fragen

F: Muss die Festplatte nach der Installation formatiert werden?

A: Nein, die Festplatte wurde bereits werkseitig formatiert.

F: Brauche ich USB-Treiber für Windows Vista, XP oder Windows 7?

A: Nein, die Treiber sind bereits im Betriebssystem verfügbar.

F: Kann das System von der Festplatte gebootet werden?

A: Nein, Windows unterstützt das Booten von einer externen Festplatte nicht.

F: Warum braucht die Festplatte keinen Lüfter?

A: Die Festplatten sind für eine optimale Wärmeableitung konzipiert, deshalb ist kein Lüfter erforderlich. Der Betrieb ist somit nahezu lautlos.

F: Warum ist die Kapazität der Festplatte, die in Windows angezeigt wird, geringer als die angegebene Kapazität?

A: Der Unterschied ergibt sich aus den unterscheidlichen Methoden zur Berechnung der Kapazität.

Festplattenhersteller verwenden das Dezimalsystem zur Berechnung der Kapazität, während das Betriebssystem das Binärsystem verwendet.

Beispiel Dezimalsystem:

1 GB = 1.000 MB = 1.000.000 KB = 1.000.000.000 Byte

Beispiel Binärsystem:

Deshalb wird eine Festplatte mit 120 GB (dezimal) unter Windows mit ledigious 112 GB (binär) angezeigt.

F: Kann die Festplatte dazu verwendet werden, ein Betriebssystem von einem Computer auf einen anderen zu kopieren?

A: Nein, Sie müssen sich an die Installationsanleitungen des Betriebssystemherstellers halten. Einfaches Kopieren ist hierbei nicht möglich.

F: Bietet Toshiba einen Datenwiederherstellungs Dienst an?

A: Ja, Toshiba bietet einen Service zur Datenwiederherstellung von externen Festplatten an. Weitere Informationen hierzu finden Sie auf unserer Website www.toshiba-europe.com/services.

Fehlerbehebung

Der Computer erkennt die Festplatte nicht.

Stellen Sie sicher, dass alle Anschlüsse fest sind.
- Wenn Sie eine Add-on-Karte verwenden, stellen Sie sicher, dass sie korrekt Funktioniert, undactualisieren Sie die Software/Firmware.
Wenn Sie Windows XP verwenden, stellen Sie sicher, dass Sie Service Pack 1 oder hohen installiert haben.

Ist es bedenklich, wenn sich die Festplatte während des Betriebs warm anfuhlt?

A: Das ist normal und keineswegs gefährlich.

Für die Festplatte wird „Gerät kann nicht starten" angezeigt.

A: Dafur gibt es zwei mögliche Grunde. Entweder liegt ein Problem mit der Stromversorgung vor und Sie sollen die Verbindungen prufen, oder die Festplatte weist eine Fehlfunktion auf und muss repariert werden.

Die Festplatte wird unter „Arbeitsplatz" nicht angezeigt, erscheint aber im Geräte-Manager.

A:Gehen Sie folgendermaBen vor:

1. Klichen Sie mit der rechten Maustaste auf „Arbeitsplatz".
2. Wahlen Sie im Popupmenu „Verwalten“.
3. Wahlen Sie „Datenträgerverwaltung". Sie sollen eine Liste der verfügbaren Speichergeräte sehen.
4. Überprüfen Sie, ob die Festplatte aufgeführrt ist.
5. Klichen Sie mit der rechten Maustaste auf das rechte Feld und wahren Sie im Popupmenu „Partitionlöschen".
6. Klichen Sie mit der rechten Maustaste auf das Feld und wahren Sie im Popupmenu „Neue Partition erstellen".
7. Wahlen Sie im Fenster des Partitionsassistenten „Primäre Partition". Klichen Sie auf „Weiter".
8. Es wird ein Laufwerkbuchstabe angezeigt, den Sie ändern konnen. Klichen Sie auf „Weiter".
9. Bestätigen Sie die Formatierung der Festplatte.

Beim Versuch, die Festplatte zu formatieren wird die Meldung angezeigt, dass die Formatierung nicht abgeschlossen werden konnte.

A: Dies kann durch die Formatierung der Festplatte mit dem FAT-Dateisystem verursacht werden. Versuchen Sie es mit dem NTFS-Dateisystem. Damit soll Problem gelöst werden.

TOSHIBA-Support

Brauchen Sie Hilfe?

Die neuesten Treiber-Updates, Benutzerhandbucher und FAQs finden Sie auf der TOSHIBA-Support-Website für Optionen und Dienstleistungen: computers.toshiba.eu/options-support

Die Telefonnummern der TOSHIBA-Hotline finds Sie unter computers.toshiba.eu/options-warranty.

Zulassungsbestimmungen

Erfüllung von CE-Normen

Dieses Produktträgt die CE-Kennzeichnung in

Übereinstimmung mit den geltenden EU-Richtlinien.

Verantwortlich für die CE-Kennzeichnung ist die Toshiba

Europe GmbH, Hammfelddamm 8, 41460 Neuss,

Deutschland. Eine Kopie der officiellen

KonformitätserklarungfindenSieaufderfolgenden

Website: http://epps.toshiba-teg.com.

Arbeitsumgebung

Die elektromagnetische Konformität (EMC) theses Produkte wurde für diese Produkttkategorie für Wohn- und Geschäfts- und

Leichtindustrieumgebungen getestet. Alle anderen Arbeitsumgebungen wurden nicht von Toshiba getestet und die Verwendung thesees Produkts in diesen Arbeitsumgebungen ist mölicherweise eingeschränkt oder kann nicht empfohlen werden. Mögliche Konsequenzen der Verwendung thesees Produkts in nicht getesteten Arbeitsumgebungen sind: Störungen anderer Produkte in der Nähe, die temporäre Fehlfunktionen oder Datenverluste zur Folge haben. Beispiele für nicht überprüfte Arbeitsumgebungen und damit zusammenhängende Empfehlungen:

Industriebumgebungen (z. B. Bereiche, in denen mit einer Netzspannung von 380 V und drei Phasen gearbeitet wird): Gefahr von Störungen these Products aufgrund starker elektromagnetischer Felder,alanders in der Naha großer Maschinen oder Generatoren.
Medizinische Umgebungen: Die Erfüllung der Richtlinie für medizinische Produkte wurde von Toshiba nicht überprüft, deshalb damit desses Produkt nicht ohne weitere Überprüfung als medizinisches Produkt eingesetzt werden. Die Verwendung in normalen Büroumgebungen, auch in Krankenhäusern, sollte kein Problem darstellen, solange keine Einschränkungen durch die verantwortliche Verwaltung vorliegen.
■ Fahrzeugumgebungen:itte informieren Sie sich in der Bedienungsanleitung des entsprechenden Fahrzeugs über Hinweise zur Verwendung theses Produkts/dieser Produktkategorie.
Flugzeuge:itte beachten Sie die Anweisungen des Bordpersonals bezuglich der eingeschränkten Verwendung.

Weitere Umgebungen ohne EMV-Bezug

■ Verwendung im Freien: Als typisches Heim-/Büroprodukt verfügt这点es Produkt über keinen besonderen Schutz vor dem Eindringen von Feuchtigkeit und ist nicht stoaunempfindlich.
- Explosive Umgebungen: Die Verwendung deses Explosionsgefahr besteht, ist nicht zulässig.

Die folgenden Informationen gelten nur für die Mitgliedstaaten der EU:

REACH - Konformitätserklärgung

Am 1. Juni 2007 trat die neue Chemikalienverordnung der Europäischen Union (EU), REACH, in Kraft. REACH stehen für Registration, Evaluation, Authorization and Restriction of Chemicals (Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien).

Toshiba erfüllt alle REACH-Anforderungen und ist verpflichtet, den Kunden gemäß REACH-Verordnung über die chemischen Substanzen in Toshiba-Produkten zu informieren.

Besuchen Sie die Website www.toshiba-europe.com/computers/info/reach, um sich über Toshiba-Produkte zu informieren, die auf der Kandidatenliste gemäß Anteil 59(1) der Verordnung (EG) Nr. 1907/2006 ("REACH") aufgeführte Substanzen enthalten, undzar in einer Koncentration von mehr als 0,1% Massenanteil.

Entsorgung von Produkten

Das Symbol mit der durchgestrichenen Mülltonne weist daraufhin, dass Produkte getrennt vom Hausmüll gesammelt und entsorgt werden müssen.

Der schwarze Balken zeigt an, dass das Produkt nach dem 13. August 2005 auf den Markt gebracht wurde.

Indem Sie Produkte separat sammeln, tragen Sie zur sicheren Entsorgung der Produkte bei und halten damit, mögliche umwelt-oder gesundheitsschädliche Folgen zu vermeiden.

Genauere Informationen über Sammel- und Recycling-Programme, die in Ihr dem Land verfügbar sind, finden Sie auf unsere Website (http://eu computers.toshiba-europe.com) oder wenden Sie sich an die örtlichen Behörden oder das Geschäft, in dem Sie das Produkt gekauft haben.

Hinweise

© 2011 TOSHIBA Europe GmbH. Alle Rechte vorbehalten.

Technische Änderungen vorbehalten. TOSHIBA übernimmt keine Haftung für Schäden, die direkt oder indirect aus Fehlern, Auslassungen oder Abweichungen zwischen Produkt und Dokumentation resultieren.

Der Name Toshiba und dessen Logos sind eingetragene Marken von Toshiba. Andere Marken, die in thisum Handbuch erwähnt werden oder abgebildet sind, sind das Eigentum der jeweiligen Inhaber. Fehler und Auslassungen ausgenommen.

Indholdsfortegnelse

Introduktion 2

Toshiba Places 2

Kontrollerkomponenterne 2

a 15 15 15 15 15 15 15 15 15

pil

WindowsXP/VISTA/Windows7

m - 1 0 ;
E
1
1

USB2.0 USB3.0

m - 1 0 ;

USB2.0 USB3.0

J

JSSS

USB UUSUBU

J

aallll llae aeg

Jgill jll 100

J 1

aaii aiee iie eae ee eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae

J

jai wall jill 20

Bgill USB3.0

USB 3.0 Standard-A

USB 3.0

USB2.0

S OBC = S COD + S BOC - S BOC

a1 < a ≤ a11 令 ai = ai - 1 + ai - 2 + ·s + a1

USB 3.0 jiān 。

ii jiàn wù lì jì 《 互不

1 -.jgsslll jz 1
J
-
1
USB 1
USB 3.0 Standard-A Jgall Jg

I 3.0 Express Card Host ControllerJg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg

USB 3.0 micro-B

S_ OBC = 12 · CO · BC = 12 × CD × 5

a1 = 2,an + 1 = n2 + n3

Llilll/abll

1

1

My Computer"

山

1 1111 1111 1111 1111 1111 1111 1111

iill llll

.(Windows 7)
