MRD166 - Aparelho Hi-Fi DENON - Manual de utilização gratuito

Tipo de produto	Cadeia Hi-Fi com toca-discos, leitor de CD, leitor de cassete, rádio DAB/FM, gravação USB/SD
Marca	Denon
Modelo	MRD166
Funções principais	Toca-discos (33/45/78 rpm), leitor de CD, leitor de cassete, rádio DAB/FM, entrada auxiliar, porta USB, slot SD/MMC, gravação MP3
Potência de saída	2 × 2 W
Alimentação	Rede elétrica (230 V AC, 50 Hz)
Faixa de frequência de rádio	FM: 87,5–108 MHz, DAB: 168–240 MHz
Formatos de áudio compatíveis	CD audio, MP3, WMA (USB/SD)
Conectividade	Entrada auxiliar (3,5 mm), conector de auscultadores (3,5 mm), saída de alto-falante, Saída de linha, fio de antena FM
Dimensões (aprox.)	Não especificado no manual
Peso	Não especificado no manual
Acessórios incluídos	Controlo remoto, adaptador para discos de 45 rotações
Manutenção e limpeza	Limpe com um pano macio e seco. Não utilize solventes ou produtos abrasivos.
Segurança e conformidade	Em conformidade com a diretiva 2014/53/UE. Marcação CE. Símbolo de caixote do lixo barrado para reciclagem.

Perguntas frequentes - MRD166 DENON

Como alternar entre as fontes (phono, CD, cassete, rádio)?

Use os botões dedicados no painel frontal: PHONO para o toca-discos, CD/USB/SD para o leitor de CD ou dispositivos USB/SD, FM/DAB para o rádio, CASSETTE para a cassete e AUX para a entrada auxiliar.

Como sintonizar uma estação DAB?

Prima FM/DAB para selecionar o modo DAB. Na primeira utilização, é feita uma varredura automática das estações. Depois, use o botão seguinte/anterior para percorrer as estações detetadas e prima Play/Pausa para selecionar.

Como gravar uma fonte (phono, CD, cassete ou aux) numa pen USB ou cartão SD?

Insira a pen USB ou o cartão SD. Selecione a fonte desejada (ex.: PHONO). Prima REC. O ecrã mostra a escolha USB ou SD; confirme com REC. Inicie a reprodução da fonte e prima Stop para terminar a gravação. O formato é MP3 128 kbps.

O que fazer se o toca-discos parar antes do fim do disco?

Ajuste o controlo de paragem automática para OFF na parte de trás do braço de leitura. O disco será reproduzido até ao fim. Depois, terá de parar manualmente a rotação. Volte a colocar o comando em ON após a utilização.

Como ligar um dispositivo externo (leitor MP3, smartphone)?

Ligue o seu dispositivo à tomada AUX IN (3,5 mm) na parte frontal do aparelho. Selecione o modo AUX com o botão correspondente. O sinal de áudio será reproduzido pelos altifalantes da cadeia.

Como reproduzir ficheiros MP3 de uma pen USB ou cartão SD?

Insira o dispositivo USB ou o cartão SD. Selecione o modo CD/USB/SD com o botão. Se ambos os suportes estiverem presentes, prima várias vezes para alternar entre USB e SD. A reprodução inicia automaticamente.

Posso usar auscultadores com esta cadeia?

Sim, ligue uns auscultadores com ficha de 3,5 mm na tomada auscultadores localizada na parte frontal do aparelho (referência 9). O som dos altifalantes é então cortado.

Como ajustar o equalizador de som (EQ)?

Prima o botão Modo (EQ) (referência 3) ou a tecla EQ do controlo remoto para percorrer as predefinições de som disponíveis.

O controlo remoto funciona? Que pilha usar?

Sim, o controlo remoto é fornecido. Provavelmente necessita de duas pilhas AAA (não incluídas). Verifique o compartimento das pilhas. Aponte-o para o recetor localizado na parte frontal do aparelho.

Como alternar entre os leitores de cassete DECK 1 e DECK 2?

Use os botões DECK 1 (referência 13) e DECK 2 (referência 28) no painel frontal para selecionar o leitor que deseja usar.

MANUAL DE UTILIZADOR MRD166 DENON

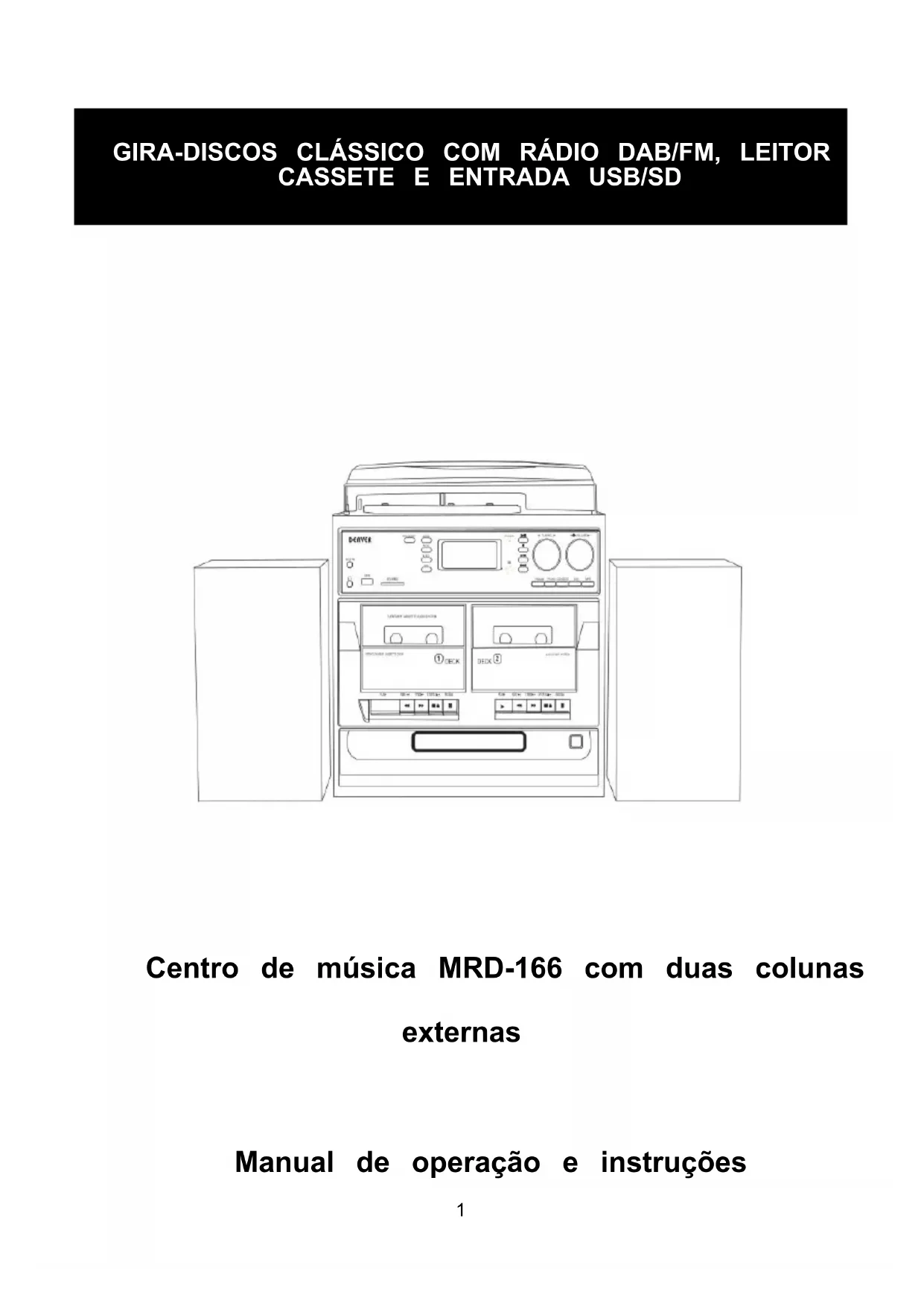

Centro de música MRD-166 com duas colunas externas

Manual de operação e instruções

1 Tampa do pó
2 Prato giratório
3 Botão Modo (EQ)
4 Botão Menu/Info
5 Botão Programar
6 Botão Gravar
7 Entrada auxiliar
8 Botão Eliminar
9 Entrada de 3,5 mm para auscultadores22 Botão Cassete
10 Tomada USB
11 RANHURA PARA MMC/SD
12 Visor LCD
13 Botão do DECK 1
14 Porta do tabuleiro para discos
15 Botão Reproduzir/Pausa
16 Botão FM Tuning
17 LIGAR/DESLIGAR/Volume
18 Botão Seguinte
19 Luz de espera/alimentação (ao lado do ecrã)
20 Botão Parar (ao lado do ecrã)
21 Botão Anterior (ao lado do ecrã)
22 Botão Cassete
23 Botão Aux
24 Botão CD/USB/SD
25 Botão Phono
26 Botão FM/DAB
27 Recetor do controlo remoto
28 Botão do Deck 2
29 Botão abrir/fechar gaveta do CD

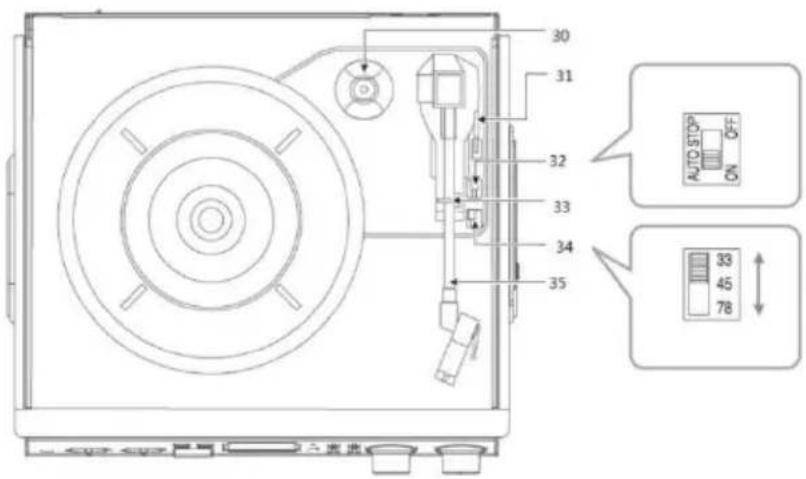

VITROLA

30 Adaptador de 45rpm
31 Levantar braço
32 Controlo de paragem automática
33 Bloqueio do braço de leitura
34 Seletor de velocidade (33/45/78 rpm)
35 Braço do gira-discos

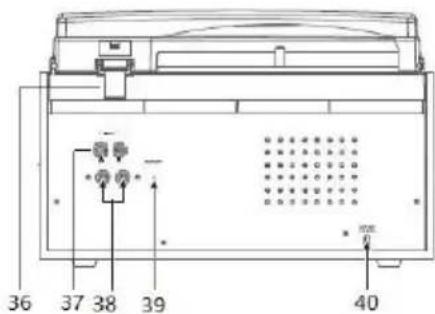

PAINEL TRASEIRO

36 Dobradiça da cobertura do pó
37 Saída de linha R/L
38 Entrada para coluna R/L
39 Cabo da antena FM
40 Cabo de alimentação CA

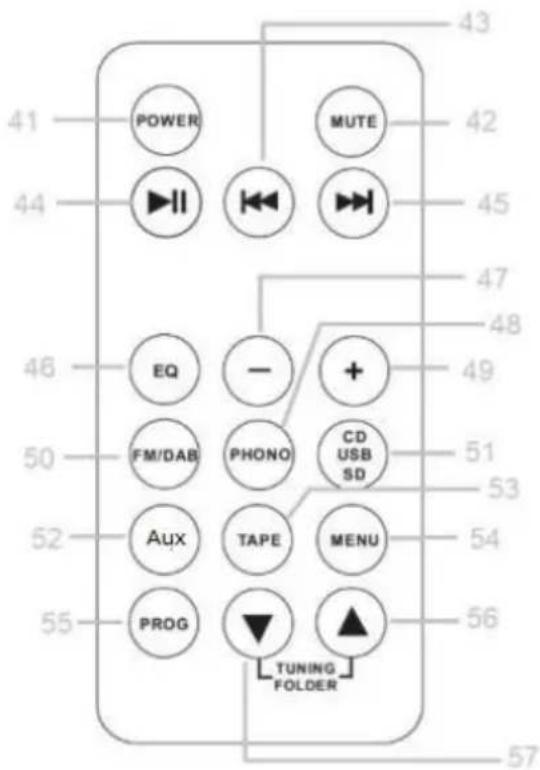

CONTROLO REMOTO

41 Alimentação
42 Sem som
43 Botão Anterior
44 Reproduzir/Pausar
45 Botão Seguinte
46 EQ
47 diminuir o volume
48 Fono
49 aumentar o volume
50 FM/DAB+
51 CD/USB/SD
52 Aux-in
53 Cassete
54 Menu
55 Prog
56 Sintonizar/pasta seguinte

INSTRUÇÕES DE FUNCIONAMENTO

Rádio DAB

Premir o botão FM/DAB para selecionar o modo DAB

Quando o sistema é ligado pela primeira vez, entrará automaticamente no modo DAB executará uma função de procura automática. Durante a procura, o ecrã apresentará procurar..." em conjunto com uma barra deslizante que indica o progresso da procura quantidade de estações que foram encontradas até ao momento. Quando a procura terminar, o rádio selecionará alfa numericamente a primeira estação encontrada. A seg poderá premir o botão □ ou □ para explorar as estações encontradas e, em seguida, premir o botão ▶ para selecionar a estação que escolher.

Operação da vitrola

1. Premir o botão volume/LIGAR/DESLIGAR para ligar o equipamento.
2. Usar o seletor de função para selecionar o modo PHONO.

NOTA: Se o disco parar antes de a última faixa terminar, defina o controlo de para automática para OFF. A seguir, o seu disco tocará até ao fim, mas precisará de pa rotação do prato giratório manualmente. (Coloque manualmente o braço do gira-discos apoio e, se o prato giratório ainda estiver a rodar, desligue a unidade com o botão controlo do volume. Em seguida, volte a definir o controlo de paragem para ON.)

Codificação

1. Defina o botão de função para o modo PHONO, CD, AUX ou Cassete.
2. Prima o botão gravar REC. Irá demorar cerca de 3 - 4 segundos para ler o dispositivo de memória, em seguida, o ícone USB ou SD irá piscar no ecrã LCD
3. Prima o botão Seguinte ▶▶ ou Anterior ◀◀ para selecionar o modo pretendido (USB ou SD) para codificar/gravar e, em seguida, prima novamente o botão grava ● REC para confirmar.

(Pode ignorar este passo se apenas tiver inserido um a unidade USB ou um car SD/MMC.)

1. O sistema irá começar no modo codificar/gravar após alguns segundos.
2. Inicie a reprodução da música que quer codificar/gravar.
3. Para terminar a codificação/gravação, prima o botão parar. O ecrã irá apresentar "TOTALIDADE" e regressar ao modo PHONO.

NOTA:

A velocidade de gravação é 1:1. A duração da gravação é regida pelo tempo que demora a ser reproduzida na totalidade.
☐ O formato da gravação está predefinido na velocidade de bits de MP3 a 128 Kbp

Operação do CD e Cassete

1. Pressione o botão de VOLUME para ligar o equipamento.
2. Selezione o modo que pretende utilizar (CD ou Cassete)
3. Inicie a reprodução de música

A porta USB e a entrada para cartão SD

Reprodução de música no formato MP3/WMA através de um dispositivo USB ou cartão de memória

O sistema consegue descodificar e reproduzir todos os ficheiros MP3/WMA

guardados no dispositivo de memória ligado à porta USB ou à ranhura para cartão SD/MMC.

1. Pressione o botão de VOLUME para ligar o equipamento.
2. Coloque o seletor de função no modo CD/USB/SD. (Se tiver um dispositivo USB cartão de memória inseridos, pressione o mesmo botão para alternar entre os modo CD/USB e SD.) O sistema irá começar a ler o dispositivo de memória automatica a seguir à seleção do modo e irá apresentar o número total de pastas e de fic MP3/WMA.
3. Em seguida, o sistema irá começar automaticamente a reprodução de áudio a par dispositivo de armazenamento de multimédia (USB ou cartão SD).

A entrada auxiliar

1. Pressione o botão de VOLUME para ligar o equipamento.
2. Use o seletor de função para selecionar o modo AUX e, em seguida, ligue o dis de áudio externo (tal como um leitor de CD) à entrada AUX IN na parte da fre equipamento. O sinal de áudio do dispositivo de áudio externo srrá reproduzido at do sistema.

Ter em atenção - Todos os produtos estão sujeitos a alteração sem aviso prévio. At com reserva erros e omissões no manual.

TODOS OS DIREITOS RESERVADOS, COPYRIGHT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

O equipamento elétrico e eletrónico contém materiais, componentes e substâncias que podem ser perigosas para a sua saúde e para o ambiente, se o material usado (equipamentos elétricos e eletrónicos eliminados) não for processado corretamente.

O equipamento elétrico e eletrónico está marcado com um caixote do lixo com um) mostrado acima. Este símbolo significa que o equipamento elétrico e eletrónico não d ser eliminado em conjunto com outros resíduos domésticos, mas deve ser eliminado separadamente.

Todas as cidades têm pontos de recolha instalados, nos quais o equipamento elétrico eletrónico tanto pode ser submetido sem custos a estações de reciclagem e outros l de recolha, como ser recolhido na própria residência. O departamento técnico da sua cidade disponibiliza informações adicionais em relação a isto.

Pelo presente, a Inter Sales A/S declara que o tipo de equipamento de rádio MRD-em conformidade com a Diretiva 2014/53UE. O texto integral da declaração de conformidade UE está disponível no seguinte endereço de Internet:

www.denver-electronics.com e, em seguida, clicar no ÍCONE de pesquisa na linha sup do sítio web. Escrever o número do modelo: MRD-166. Agora, entrar na página do e a diretiva relativa aos equipamentos de rádio encontra-se em transferências/outras transferências.

Alcance da frequência de funcionamento: FM:87.5-108MHz DAB:168-240MHz

Potência de saída máxima: 2*2W

DENVER ELECTRONICS A/S

Omega 5A, Soeften

DK-8382 Hinnerup

Dinamarca

www.facebook.com/denverelectronics

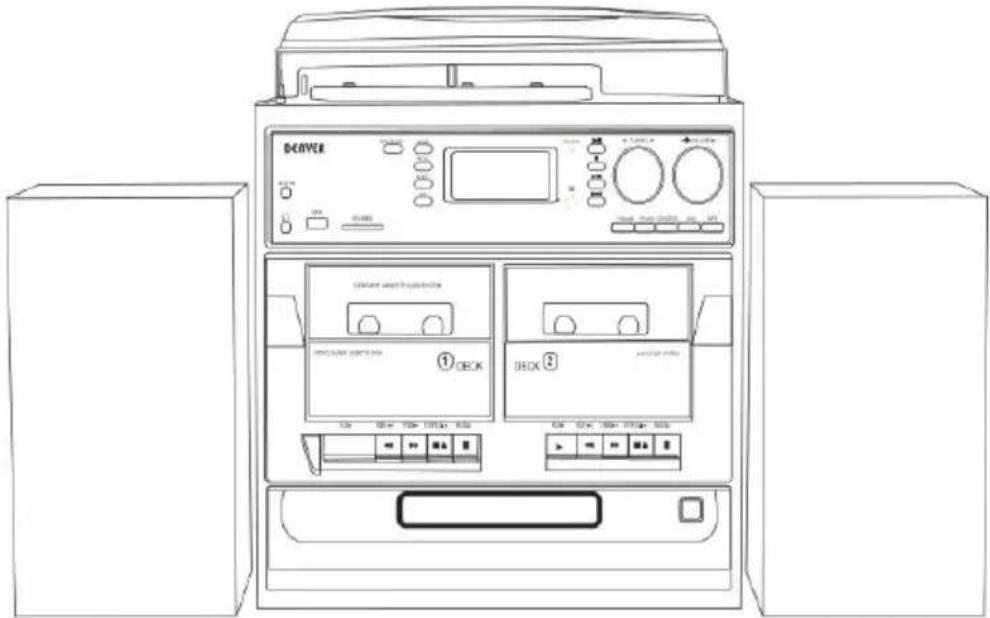

TOCADISCOS CLÁSICO CON RADIO DAB/FM, REPRODUCT DE CASETE Y RANURA USB/SD
