Typ produktu	Wieża Hi-Fi z gramofonem, odtwarzaczem CD, magnetofonem kasetowym, radiem DAB/FM, nagrywaniem USB/SD
Marka	Denon
Model	MRD166
Główne funkcje	Gramofon (33/45/78 obr/min), odtwarzacz CD, magnetofon kasetowy, radio DAB/FM, wejście pomocnicze, port USB, gniazdo SD/MMC, nagrywanie MP3
Moc wyjściowa	2 × 2 W
Zasilanie	Sieć (230 V AC, 50 Hz)
Zakres częstotliwości radiowych	FM: 87,5–108 MHz, DAB: 168–240 MHz
Obsługiwane formaty audio	CD audio, MP3, WMA (USB/SD)
Złącza	Wejście pomocnicze (3,5 mm), gniazdo słuchawkowe (3,5 mm), wyjście głośnikowe, Line out, przewód anteny FM
Wymiary (około)	Nieokreślone w instrukcji
Waga	Nieokreślone w instrukcji
Dołączone akcesoria	Pilot, adapter do płyt 45 obr/min
Konserwacja i czyszczenie	Przecierać miękką, suchą szmatką. Nie używać rozpuszczalników ani środków ściernych.
Bezpieczeństwo i zgodność	Zgodny z dyrektywą 2014/53/UE. Oznaczenie CE. Symbol przekreślonego kosza na odpady do recyklingu.

Często zadawane pytania - MRD166 DENON

Jak przełączać między źródłami (phono, CD, kaseta, radio)?

Użyj dedykowanych przycisków na panelu przednim: PHONO dla gramofonu, CD/USB/SD dla odtwarzacza CD lub urządzeń USB/SD, FM/DAB dla radia, CASSETTE dla kasety i AUX dla wejścia pomocniczego.

Jak dostroić stację DAB?

Naciśnij FM/DAB, aby wybrać tryb DAB. Przy pierwszym włączeniu nastąpi automatyczne skanowanie stacji. Następnie użyj przycisku następny/poprzedni, aby przeglądać wykryte stacje, i naciśnij Odtwarzanie/Pauza, aby wybrać.

Jak nagrać źródło (phono, CD, kaseta lub aux) na pendrive lub kartę SD?

Włóż pendrive lub kartę SD. Wybierz żądane źródło (np. PHONO). Naciśnij REC. Na ekranie pojawi się wybór USB lub SD; potwierdź REC. Uruchom odtwarzanie źródła i naciśnij Stop, aby zakończyć nagrywanie. Format to MP3 128 kbps.

Co zrobić, jeśli gramofon zatrzyma się przed końcem płyty?

Ustaw kontrolę automatycznego zatrzymania na OFF z tyłu ramienia. Płyta będzie odtwarzana do końca. Następnie należy ręcznie zatrzymać obrót. Po użyciu ustaw przełącznik z powrotem na ON.

Jak podłączyć urządzenie zewnętrzne (odtwarzacz MP3, smartfon)?

Podłącz urządzenie do gniazda AUX IN (3,5 mm) z przodu urządzenia. Wybierz tryb AUX za pomocą odpowiedniego przycisku. Sygnał audio będzie odtwarzany przez głośniki wieży.

Jak odtwarzać pliki MP3 z pendrive'a lub karty SD?

Włóż urządzenie USB lub kartę SD. Wybierz tryb CD/USB/SD za pomocą przycisku. Jeśli oba nośniki są obecne, naciskaj wielokrotnie, aby przełączać między USB a SD. Odtwarzanie rozpocznie się automatycznie.

Czy mogę używać słuchawek z tą wieżą?

Tak, podłącz słuchawki z wtyczką 3,5 mm do gniazda słuchawek z przodu urządzenia (oznaczenie 9). Dźwięk z głośników zostanie wtedy wyciszony.

Jak ustawić korektor dźwięku (EQ)?

Naciśnij przycisk Mode (EQ) (oznaczenie 3) lub przycisk EQ na pilocie, aby przeglądać dostępne ustawienia dźwięku.

Czy pilot działa? Jaka bateria jest potrzebna?

Tak, pilot jest dołączony. Prawdopodobnie wymaga dwóch baterii AAA (nie dołączonych). Sprawdź komorę baterii. Skieruj pilota w stronę odbiornika z przodu urządzenia.

Jak przełączać między magnetofonami kasetowymi DECK 1 i DECK 2?

Użyj przycisków DECK 1 (oznaczenie 13) i DECK 2 (oznaczenie 28) na panelu przednim, aby wybrać żądany magnetofon.

INSTRUKCJA OBSŁUGI MRD166 DENON

3 Knappen Tilstand (EQ)

4 Knappen Menu/Info

5 Knappen Program

6 Knappen Optag

7 Aux-indgang

8 Knappen Slet

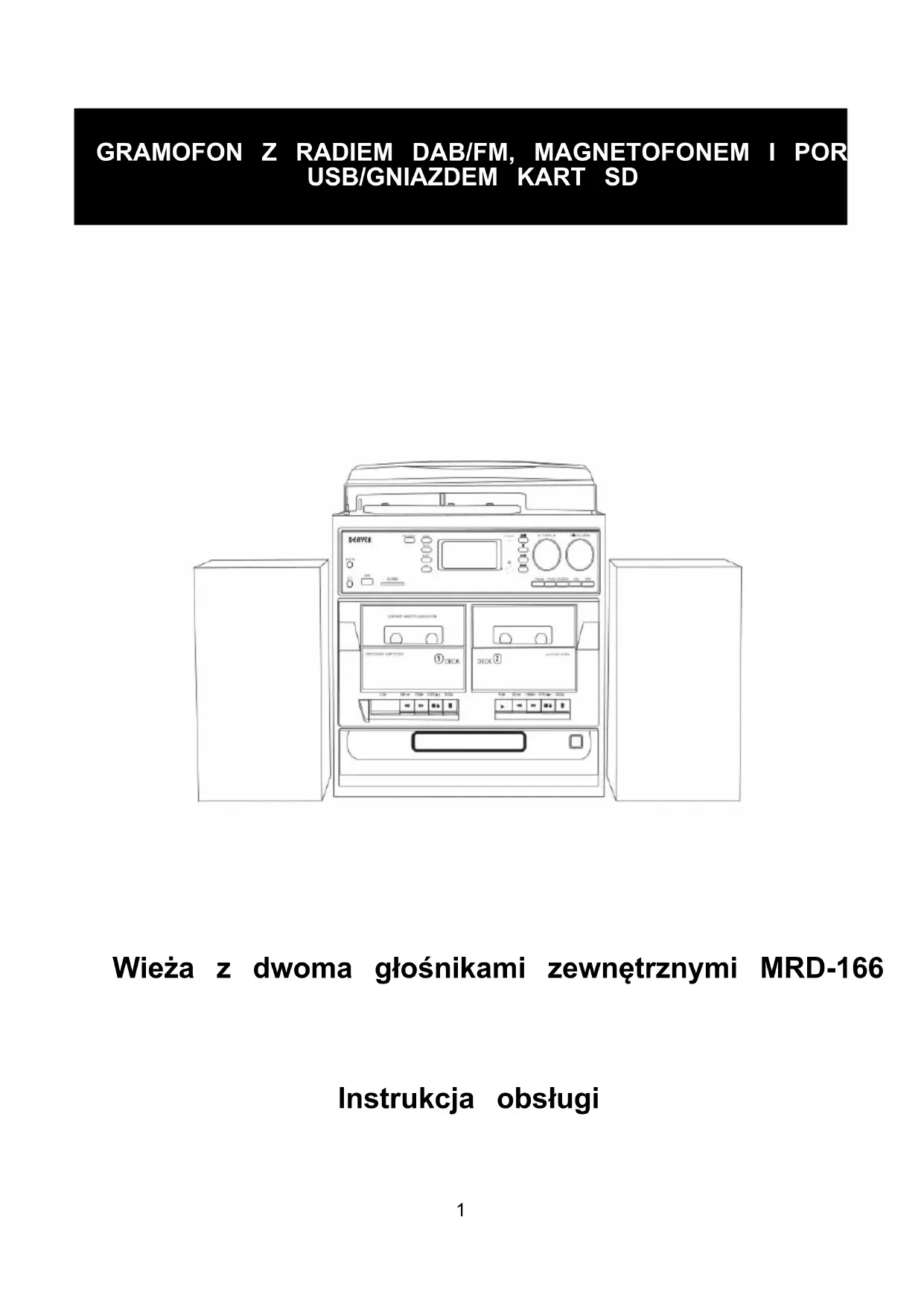

Wieża z dwoma głośnikami zewnętrznymi MRD-166

Instrukcja obsługi

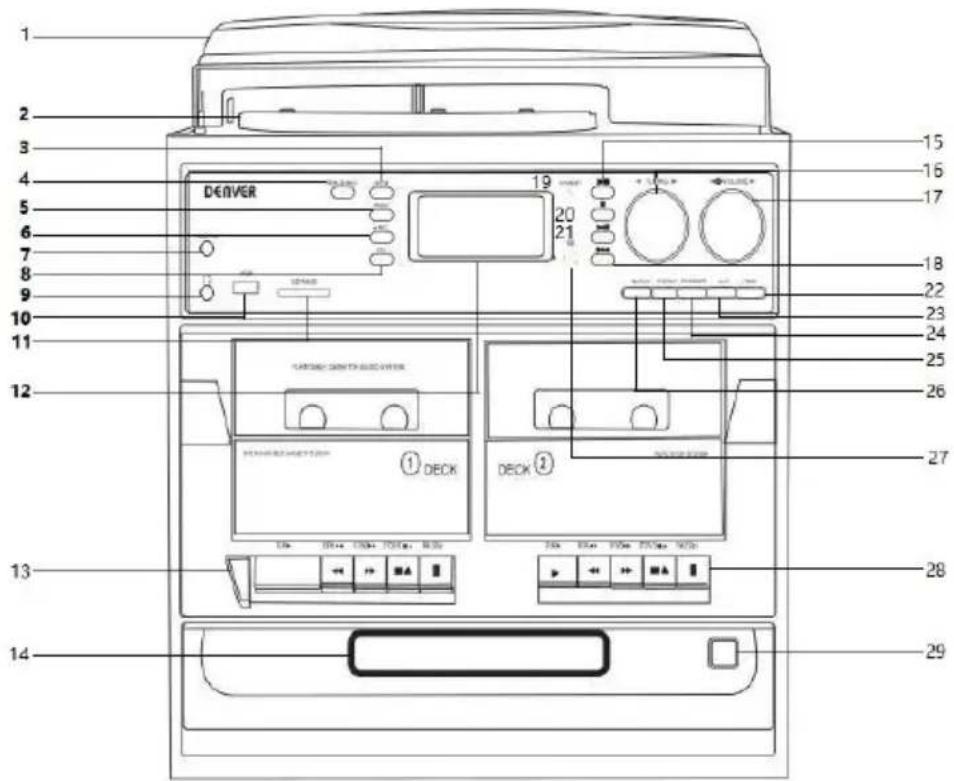

LOKALIZACJA PRZYCISKÓW I WSKAŹNIKÓW

1 Pokrywa przeciwkurzowa
2 Talerz obrotowy
3 Przycisk trybu (korektora)
4 Przycisk Info/Menu
5 Przycisk programowania
6 Przycisk nagrywania
7 Wejście pomocnicze
8 Przycisk usuwania
9 Gniazdo słuchawkowe 3,5 mm
10 Gniazdo USB
11 Gniazdo SD/MMC
12 Wyświetlacz LCD
13 Przycisk komory 1
14 Przycisk tacki dysku CD

15 Przycisk odtwarzanie/pauza
16 Pokrętło strojenia FM
17 Przycisk wł./wył. / głośności
18 Przycisk pomijania do przodu
19 Wskaźnik trybu gotowości/zasilania (obok wyświetlacza)
20 Przycisk zatrzymania (obok wyświetlacza)
21 Przycisk pomijania do tyłu (obok wyświetlacza)
22 Przycisk magnetofonu
23 Przycisk wejścia pomocniczego
24 Przycisk CD/USB/SD
25 Przycisk gramofonu
26 Przycisk radia FM/DAB
27 Odbiornik zdalnego sterowania

28 Przycisk komory 2
29 Przycisk otwierania/zamykania tacy dysku CD

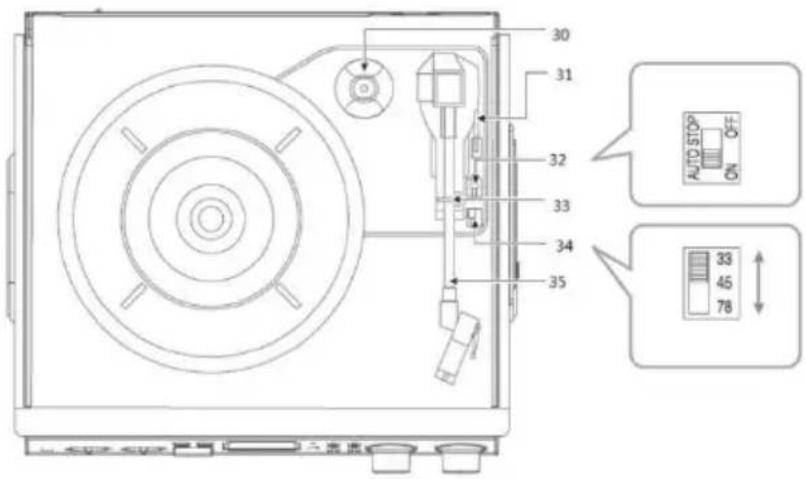

GRAMOFON

30 Adapter na płyty 45 obr./min
31 Dźwignia do podnoszenia
32 Przełącznik automatycznego zatrzymywania
33 Blokada ramienia
34 Przełącznik prędkości (33/45/78 obr./min)
35 Ramię gramofonu

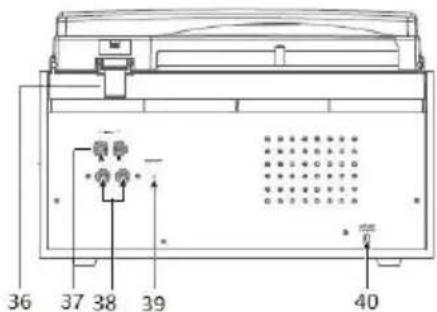

PANEL TYLNY

36 Zawias pokrywy przeciwkurzowej
37 Wyjście liniowe prawe/lewe
38 Gniazdo głośnika prawego/lewego
39 Przewód anteny FM
40 Przewód zasilający

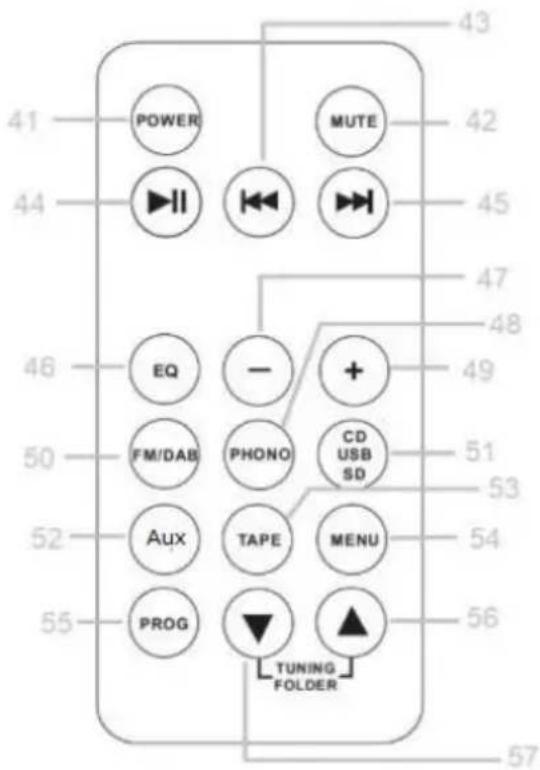

PILOT ZDALNEGO STEROWANIA

41 Zasilanie
42 Wyciszanie
43 Przycisk pomijania do tyłu
44 Odtwarzanie/wstrzymanie
45 Przycisk pomijania do przodu
46 KOREKTOR
47 Zmniejszenie głośności
48 Gramofon
49 Zwiększenie głośności
50 FM/DAB+
51 CD/USB/SD
52 Wejście pomocnicze
53 Magnetofon
54 Menu
55 Programowanie
56 Strojenie/przełączanie na następną pozycję
57 Strojenie/przełączanie na poprzednią pozycję

WSKAZÓWKI UŻYTKOWANIA

Radio DAB

Nacisnąć przycisk FM/DAB, aby wybrać tryb DAB.

Jeżeli urządzenie jest włączane po raz pierwszy, będzie automatycznie przełączone w DAB, a potem wykonywana jest funkcja automatycznego skanowania. Podczas skanowania na wyświetlaczu pojawi się komunikat „Skanowanie...” wraz z paskiem post który będzie wskazywać postęp wyszukiwania oraz liczbę do tej pory znalezionych stac Po zakończeniu wyszukiwania radio skanowanie automatyczne DAB wybierze pierwszą znalezioną stację w porządku alfanumerycznym. Można teraz nacisnąć przybisk, aby przejrzeć znalezione stacje radiowe. Naciskając przydisk, można wybrać żądaną stację.

Obsługa gramofonu

1. Nacisnąć przycisk wł./wył. / głośności, aby włączyć urządzenie.
2. Użyć wybieraka funkcji, aby wybrać tryb PHONO.

UWAGA: Jeżeli płyta zatrzyma się przed końcem ostatniego utworu, należy wyłączyć funkcję automatycznego zatrzymywania. Płyta będzie teraz odtwarzana do końca, ale trzeba będzie samodzielnie zatrzymać talerz obrotowy. (Ręcznie umieścić ramię gramofonu na jego podpórze, a jeżeli talerz obrotowy nadal się obraca, wyłączyć urządzenie za pomocą pokrętła głośności. Potem ponownie włączyć funkcję automatycznego zatrzymywania).

Kodowanie

1. Ustawić przycisk funkcji na PHONO, CD, AUX lub magnetofon.
2. Nacisnąć przycisk nagrywania REC. Wczytanie pamięci urządzenia zajmuje około 3–4 sekundy. Potem na wyświetlaczu LCD będzie migać ikona USB lub SD.
3. Nacisnąć przycisk pomijania do przodu lub pomijania do tyłu, aby wybrać żądany tryb (USB lub SD) kodowania/nagrywania, a następnie nacisnąć przycisk nagrywania REC, aby potwierdzić.
   (Można pominąć ten krok, jeżeli podłączone jest tylko urządzenie USB lub włóżona karta SD/MMC).
4. Urządzenie uruchomi się w trybie kodowania/nagrywania po kilku sekundach.
5. Uruchomić odtwarzanie muzyki, która ma być zakodowana/nagrana.
6. Aby zakończyć kodowanie/nagrywanie, nacisnąć przycisk zatrzymania ■. Na wyświetlaczu pokaże się komunikat „KOŃCA” i urządzenie zostanie przełączone w tryb PHONO.

UWAGA:

Prędkość nagrywania wynosi 1:1. Czas nagrywania jest uzależniony od czasu potrzebnego na odtworzenie muzyki do końca.
☐ Format nagrywania jest ustawiony domyślnie na MP3 z szybkością transmisji bitów Kb/s.

Obsługa odtwarzacza dysków CD i magnetofonu

1. Nacisnąć pokrętło głośności, aby włączyć urządzenie.
2. Wybrać żądany tryb (odtwarzacz CD lub magnetofon).
3. Uruchomić odtwarzanie muzyki.

Port USB i gniazdo kart SD

Odtwarzanie muzyki w formacie MP3/WMA z urządzenia USB lub karty pamięci

Urządzenie umożliwia dekodowanie i odtwarzanie wszystkich plików MP3/WMA zapisanych na nośniku pamięci podłączanym do portu USB lub wkładanym do gniazda kart SD/MMC.

1. Nacisnąć pokrętło głośności, aby włączyć urządzenie.
2. Ustawić wybierak funkcji na tryb CD/USB/SD. (Jeżeli do urządzenia podłączono urządzenie USB i włóżono kartę pamięci, nacisnąć przycisk, aby przełączyć między trybem CD/USB a SD). Urządzenie rozpocznie automatyczne odczytywanie nośnika pamięci po wybraniu trybu. Na wyświetlaczu zostanie pokazana łączna liczba folderów i plików MP3/WMA.
3. Potem urządzenie automatycznie rozpocznie odtwarzanie plików z urządzenia pamięci (USB lub karty SD).

Wejście pomocnicze

1. Nacisnąć pokrętło głośności, aby włączyć urządzenie.
2. Użyć wybieraka funkcji, aby ustawić tryb AUX, a potem podłączyć urządzenie zewnętrzne (takie jak odtwarzacz dysków CD) do gniazda AUX IN z przodu urządzeń Sygnał dźwiękowy z urządzenia zewnętrznego będzie odtwarzany przez urządzenie.

Uwaga: wszystkie produkty mogą zostać zmienione bez uprzedzenia. Zastrzegamy sobie prawo do błędów i pomyłek w tym podręczniku.

WSZELKIE PRAWA ZASTRZEŻONE. COPYRIGHT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

Sprzęt elektryczny i elektroniczny zawiera materiały, elementy oraz substancje, które mo być niebezpieczne dla zdrowia i środowiska, jeśli materiał odpadowy (wyrzucony sprzęt elektryczny, elektroniczny) nie są właściwie potraktowane.

Sprzęt elektryczny i elektroniczny i baterie oznaczone są przekreślonym symbolem śmietnika, patrz wyżej. Ten symbol oznacza, że sprzęt elektryczny i elektroniczny nie powinien być wyrzucany z innymi odpadami domowymi, ale powinien być usuwany oddzielnie.

Wszystkie miasta mają ustalone miejsca zbiórki sprzętu elektrycznego i elektronicznego, gdzie można go bezpłatnie oddać w stacjach recyklingu i innych miejscach zbiórki lub jego odbiór z gospodarstw domowych. Dodatkowe informacje dostępne są w urzędzie odpowiedzialnym za usuwanie odpadów.

Inter Sales A/S niniejszym oświadcza, że typ urządzenia MRD-166 jest zgodny z dyre 2014/53/EU. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adres internetowym: www.denver-electronics.com. Kliknij IKONE wyszukiwania na górze strony.

Należy wprowadzić numer modelu: MRD-166. Następnie należy wyświetlić stronę produk Dyrektywa dotycząca sprzętu radiowego powinna znajdować się w sekcji plików do pobrania.

Zakres częstotliwości pracy: FM:87.5-108MHz DAB:168-240MHz

Maks. moc wyjściowa: 2*2W

DENVER ELECTRONICS A/S

Omega 5A, Soeften

DK-8382 Hinnerup

Dania
