KÄYTTÖOHJE MRD166 DENON

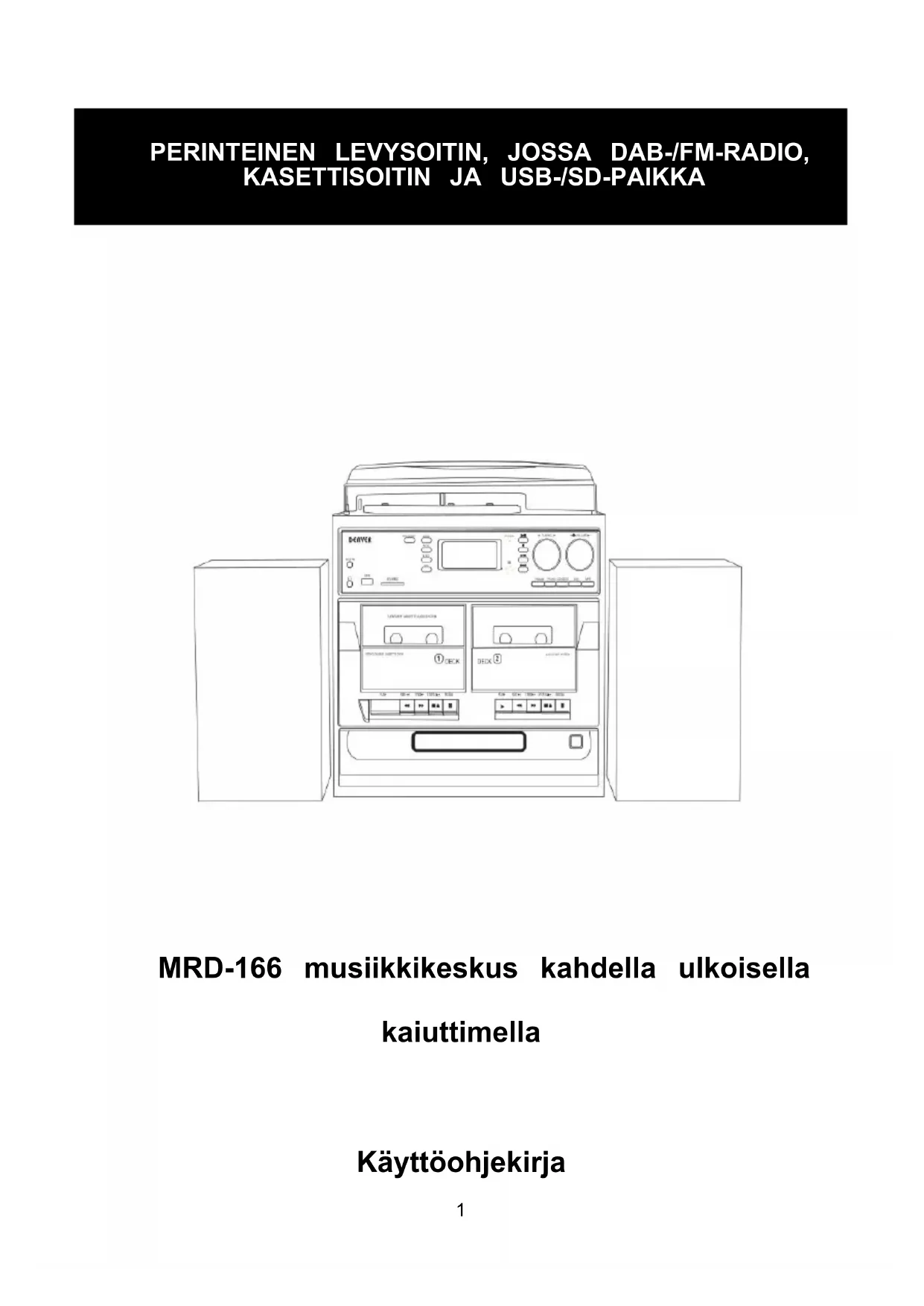

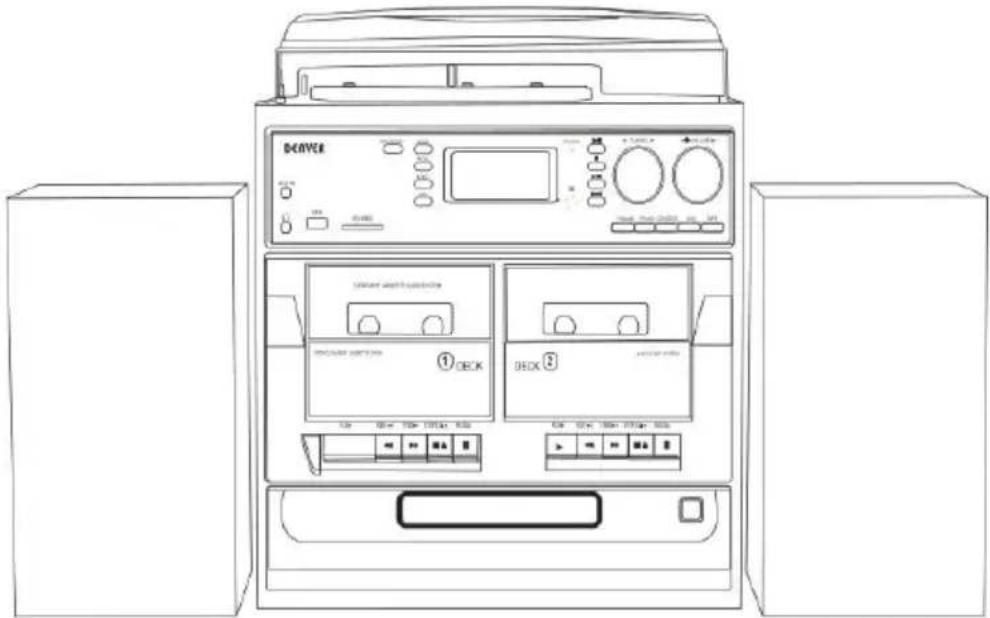

MRD-166 musiikkikeskus kahdella ulkoisella kaiuttimella

Käyttöohjekirja

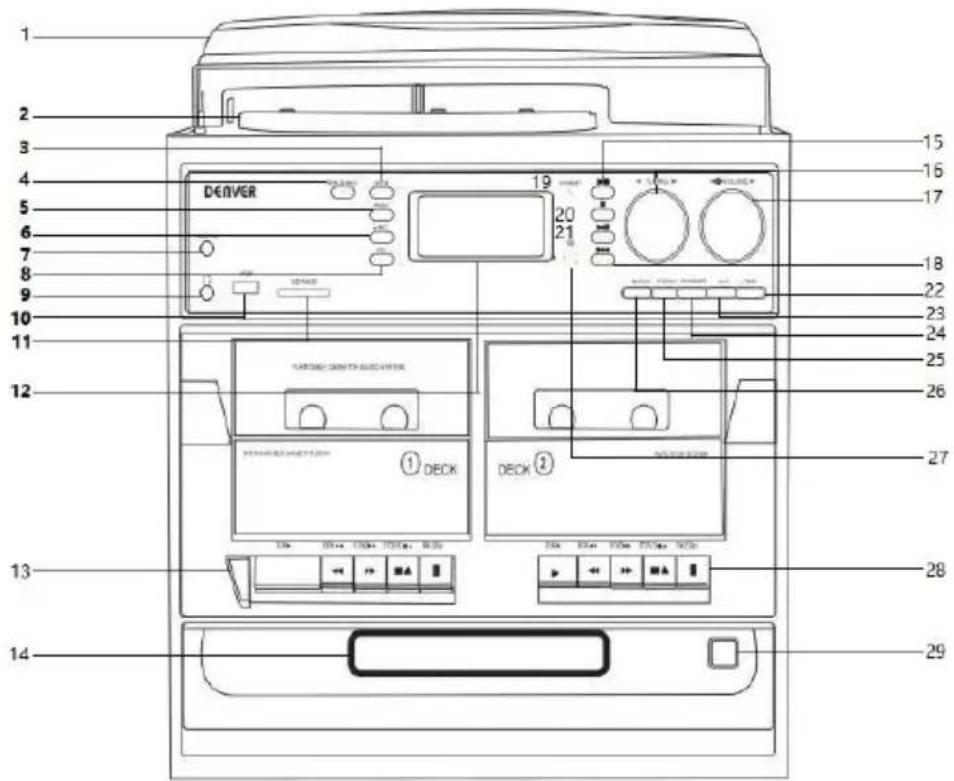

SÄÄTIMIEN JA MERKKIVALOJEN SIJAINNIT

1 2 3 4 5 6 7 8 9 10 11 12 13 14 DENVER 15 16 17 18 22 23 24 25 26 27 DECK ① DECK DECK ② 28 29

1 Pölysuojus
2 Levysoitin
3 Tila (EQ) -painike
4 Valikko-/Info-painike
5 Ohjelmapainike
6 Tallennuspainike
7 Äänitulo
8 Poistopainike
9 3,5 mm kuulokeliitäntä
10 USB-liitäntä
11 SD-/MMC-liitäntä
12 LCD-näyttö
13 LOKERO 1 -painikkeet
14 Levyalustan luukku

15 Toisto-/taukopainike
16 FM-viritysnuppi
17 Virtapainike/Äänenvoimakkuus
18 Ohitus eteenpäin -painike
19 Valmiustilan/virran merkkivalo (näytön vieressä)
20 Pysäytyspainike (näytön vieressä)
21 Ohitus taaksepäin -painike (näytön vieressä)
22 Nauhuripainike
23 Aux-painike
24 CD-/USB-/SD-painike
25 Levysoitinpainike
26 FM-/DAB-painike
27 Kaukosäätimen vastaanotin
28 LOKERO 2 -painikkeet

29 CD:n avaus-/sulkemispainike

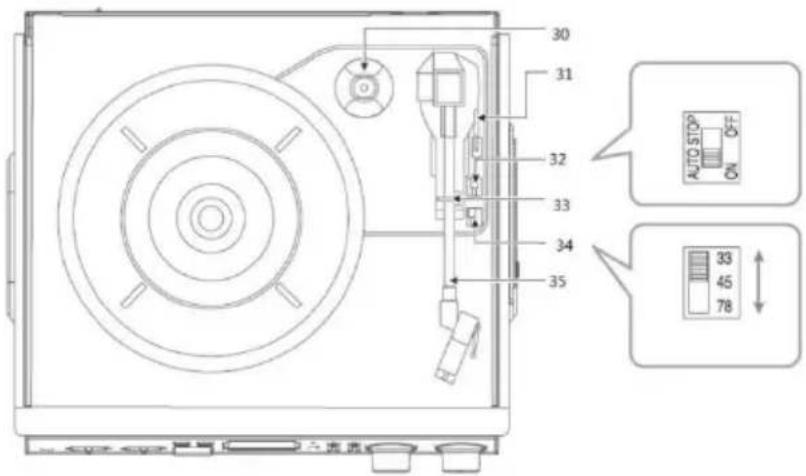

LEVYSOITIN

30 45 rpm-adapteri
31 Nostovipu
32 Automaattisen pysäytyksen säätö
33 Äänivarren lukitus
34 Nopeuden valitsin (33/45/78 rpm)
35 Äänivarsi

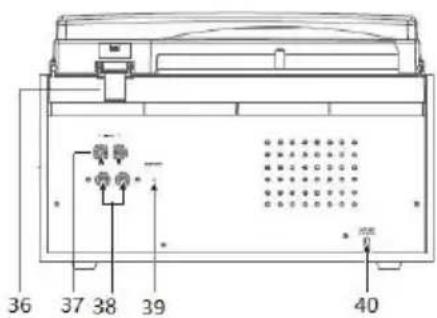

TAKAPANEELI

36 Pölysuojuksen sarana
37 Linjaulostulo R/L
38 Kaiutinliitäntä R/L
39 FM-lanka-antenni
40 Vaihtovirtajohto

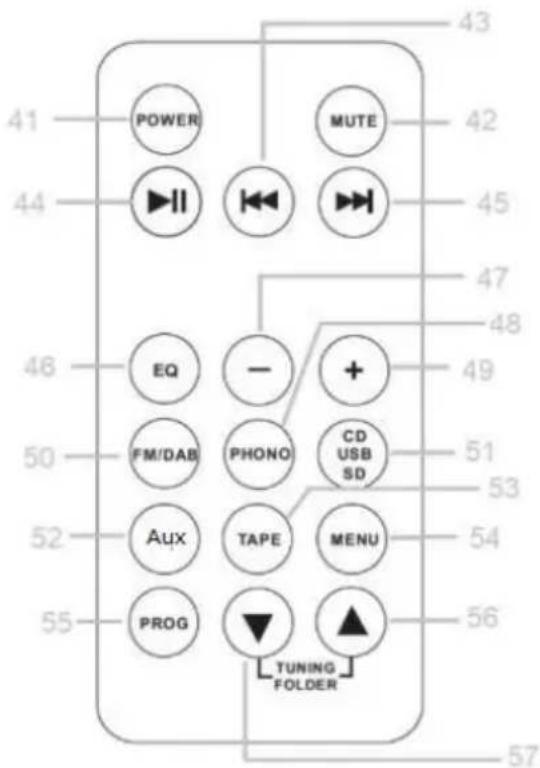

KAUKO-OHJAIN

41 Virta
42 Mykistys
43 Ohitus taaksepäin -painike
44 Toisto/tauko
45 Ohitus eteenpäin -painike
46 Taajuuskorjain
47 äänenvoimakkuus pienemmälle
48 Levysoitin
49 äänenvoimakkuus suuremmalle
50 FM/DAB+
51 CD/USB/SD
52 Aux-tulo
53 Nauhuri

30 31 32 33 34 35 AUTO STOP ON OFF 33 45 78

36 37 38 39 40

43 41 POWER MUTE 42 44 ▶ ▶ ▶ 45 47 48 48 EQ — + 49 50 FM/DAB PHONO CD USB SD 51 52 AUX TAPE MENU 53 55 PROG ▼ ▲ TUNING FOLDER 54 56 57

54 Valikko
55 Ohjelma
56 Viritys/kansio eteenpäin
57 Viritys/kansio taaksepäin

KÄYTTÖOHJEET

DAB-radio

Valitse DAB-tila painamalla FM-/DAB-painiketta

Jos järjestelmä kytketään päälle ensimmäistä kertaa, se siirtyy automaattisesti DAB-tilaar ja suorittaa automaattisen skannaustoiminnon. Skannauksen aikana näytössä näkyy "Skannataan..."sekä liukupalkki, joka osoittaa skannauksen etenemisen sekä siihen mennessä löydettyjen asemien määrän. Kun skannaus on valmis, radio valitsee aakkosjärjestyksessä ensimmäisen löydetyn aseman. Voit nyt painaa - tai - painiketta tarkastellaksesi löytyneitä asemia, valitse sen jälkeen haluamasi asema painemalla -painiketta.

Levysoittimen toiminta

1. Kytke laite päälle painamalla äänenvoimakkuus-/virtapainiketta.
2. Käytä toiminnon valitsinta ja valitse LEVYSOITIN-tila.

HUOMAUTUS: Jos levy pysähtyy ennen viimeisen kappaleen loppumista, aseta automaattisen pysäytyksen asetukseksi POIS. Levy soitetaan nyt loppuun asti, mutta sir täytyy pysäyttää levylautasen pyöriminen manuaalisesti. (Palauta äänivarsi sen pidikkeeseen. Jos levylautanen pyörii vielä, kytke laite pois päältä äänenvoimakkuusnupilla. Aset automaattisen pysäytyksen asetukseksi sitten PÄÄLLÄ.)

Koodaus

1. Aseta toimintopainike LEVYSOITIN-, CD-, AUX- tai kasettitilaan.

2. Paina tallennus REC -painiketta. Muistilaitteen lukeminen kestää noin 3–4 sekuntia, jonka jälkeen USB- tai SD-kuvake vilkkuu LCD-näytössä.

3. Painamalla ohitus eteenpäin▶▶tai ohitus taaksepäin -painiketta voit valita haluamasi tilan (USB tai SD) koodausta/tallennusta varten, vahvista valinta painamalla tallennus REC -painiketta uudelleen. (Voit ohittaa tämän vaiheen, jos vain USB-asema tai SD-/MMC-kortti on käytettäviss

4. Järjestelmä käynnistyy koodaus-/tallennustilassa muutaman sekunnin kuluttua.
5. Käynnistä musiikin toisto, jonka haluat koodata/tallentaa.
6. Lopeta koodaus/tallennus painamalla pysäytj -painiketta. Näytössä näkyy "VALMIS" ja palaat LEVYSOITIN-tilaan.

HUOMAUTUS:

Tallennusnopeus on 1:1. Tallennusaika määräytyy sen mukaan, kuinka kauan musiikin toistaminen loppuun kestää.
☐ Tallennusmuodoksi on esiasetettu MP3 bittinopeudella 128 kt/s.

CD- ja kasettikäyttö

1. Kytke laite päälle painamalla ÄÄNENVOIMAKKUUS-painiketta.
2. Valitse tila, jota haluat käyttää (CD tai kasetti)
3. Käynnistä musiikin toisto

USB-portti ja SD-korttipaikka

Toista musiikkia MP3-/WMA-muodossa USB-laitteen tai muistikortin kautta

Järjestelmä pystyy dekoodaamaan ja toistamaan kaikki MP3-/WMA-tiedostot, jotka on tallennettu USB-porttiin liitettyyn tallennusvälineeseen tai SD-/MMC-korttipaikkaan liitettyyn välineeseen.

1. Kytke laite päälle painamalla ÄÄNENVOIMAKKUUS-nuppia.
2. Aseta toimintovalitsin CD-/USB-/SD-tilaan. (Jos laitteessa on sekä USB-laite että muistikortti asetettuna, vaihda CD-/USB- ja SD-tilan välillä painamalla samaa painiketta.) Järjestelmä alkaa lukea tallennusvälinettä automaattisesti tilan valitsemisen jälkeen ja näyttää kansioiden ja MP3-/WMA-tiedostojen kokonaismäärän.
3. Järjestelmä alkaa sen jälkeen äänentoiston tallennusvälineestä (USB tai SD-kortti) automaattisesti.

Äänitulo

1. Kytke laite päälle painamalla ÄÄNENVOIMAKKUUS-painiketta.

2. Käytä toimintovalitsinta ja valitse AUX-tila, yhdistä sitten ulkoinen äänilaite (kuten CD-soitin) AUX IN -liitäntään laitteen edessä. Ulkoisen äänilaitteen äänisignaali toistetaan nyt järjestelmän kautta.

Ota huomioon – kaikkia tuotteita voidaan muuttaa ilman erillistä ilmoitusta. Emme vasta tämän käyttöoppaan virheistä tai puutteista.

KAIKKI OIKEUDET PIDÄTETÄÄN, COPYRIGHT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

CE × -

Sähkö- ja elektroniikkalaitteet sisältävät materiaaleja, komponentteja ja aineita, jotka voiv olla vahingollisia terveydelle ja ympäristölle, jos jätemateriaalia (pois heitettävät sähkö- j elektroniikkalaitteet) ei käsitellä asianmukaisesti.

Sähkö- ja elektroniikkalaitteet on merkitty yläpuolella näkyvällä rastitun jäteastian symboli Symboli kertoo, ettei sähkö- ja elektroniikkalaitteita tai paristoja saa hävittää kotitalousjätteen mukana vaan ne on hävitettävä erikseen.

Kaikissa kaupungeissa on keräilypisteitä, joihin vanhat sähkö- ja elektroniikkalaitteet voidaan toimittaa maksutta edelleen toimitettaviksi kierrätysasemille ja muihin keräilypisteisiin tai niille voidaan järjestää keräily kodeista. Lisätietoja saat kuntasi teknis osastolta.

Inter Sales A/S vakuuttaa, MRD-166 on direktiivin 2014/53/EU mukainen.

EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa

osoitteessa: www.denver-electronics.com, napsauta hakukuvaketta verkkosivuston

yläreunassa. Kirjoita mallinumero: MRD-166. Siirry nyt tuotesivulle, RED-direktiivi näkyy latausten/muiden latausten alla.

Käyttötaajuusalue: FM:87.5-108MHz DAB:168-240MHz

Maks. lähtöteho: 2*2W

DENVER ELECTRONICS A/S

Omega 5A, Soeften

DK-8382 Hinnerup

Tanska
