Produkttyp	Hi-Fi-anläggning med skivspelare, CD-spelare, kassettspelare, DAB/FM-radio, USB/SD-inspelning
Märke	Denon
Modell	MRD166
Huvudfunktioner	Skivspelare (33/45/78 varv/min), CD-spelare, kassettspelare, DAB/FM-radio, aux-ingång, USB-port, SD/MMC-kortplats, MP3-inspelning
Uteffekt	2 × 2 W
Strömförsörjning	Nätansluten (230 V AC, 50 Hz)
Radiofrekvensområde	FM: 87,5–108 MHz, DAB: 168–240 MHz
Stödda ljudformat	CD audio, MP3, WMA (USB/SD)
Anslutningar	Aux-ingång (3,5 mm), hörlursuttag (3,5 mm), högtalarutgång, Line out, FM-antennkabel
Mått (ca.)	Ej specificerat i bruksanvisningen
Vikt	Ej specificerat i bruksanvisningen
Medföljande tillbehör	Fjärrkontroll, 45-varvsadapter
Underhåll och rengöring	Torka med en mjuk, torr trasa. Använd inte lösningsmedel eller slipande rengöringsmedel.
Säkerhet och överensstämmelse	Överensstämmer med direktiv 2014/53/EU. CE-märkning. Symbol för överkorsad soptunna för återvinning.

Vanliga frågor - MRD166 DENON

Hur växlar man mellan källorna (phono, CD, kassett, radio)?

Använd dedikerade knappar på frontpanelen: PHONO för skivspelaren, CD/USB/SD för CD-spelaren eller USB/SD-enheter, FM/DAB för radio, CASSETTE för kassett och AUX för aux-ingång.

Hur ställer man in en DAB-kanal?

Tryck på FM/DAB för att välja DAB-läge. Vid första start sker en automatisk sökning av stationer. Använd sedan knappen nästa/föregående för att bläddra bland funna stationer och tryck på Play/Paus för att välja.

Hur spelar man in en källa (phono, CD, kassett eller aux) på USB-minne eller SD-kort?

Sätt i USB-minnet eller SD-kortet. Välj önskad källa (t.ex. PHONO). Tryck på REC. Skärmen visar valet USB eller SD; bekräfta med REC. Starta uppspelning av källan och tryck på Stop för att avsluta inspelningen. Formatet är MP3 128 kbps.

Vad gör jag om skivspelaren stannar innan skivan är slut?

Ställ in automatisk stoppkontroll på OFF på baksidan av tonarmen. Skivan spelas då tills den är slut. Du måste då manuellt stoppa rotationen. Återställ kontrollen till ON efter användning.

Hur ansluter man en extern enhet (MP3-spelare, smartphone)?

Anslut din enhet till AUX IN-uttaget (3,5 mm) på framsidan av apparaten. Välj AUX-läge med motsvarande knapp. Ljudsignalen sänds via anläggningens högtalare.

Hur spelar man MP3-filer från ett USB-minne eller SD-kort?

Sätt i USB-enheten eller SD-kortet. Välj läge CD/USB/SD med knappen. Om båda finns, tryck flera gånger för att växla mellan USB och SD. Uppspelning startar automatiskt.

Kan jag använda hörlurar med denna anläggning?

Ja, anslut hörlurar med 3,5 mm-kontakt till hörlursuttaget på framsidan av apparaten (markering 9). Ljudet från högtalarna stängs då av.

Hur ställer man in ljudequalizern (EQ)?

Tryck på knappen Mode (EQ) (markering 3) eller på EQ-knappen på fjärrkontrollen för att bläddra bland tillgängliga ljudförinställningar.

Fungerar fjärrkontrollen? Vilket batteri ska användas?

Ja, fjärrkontrollen medföljer. Den kräver troligen två AAA-batterier (ingår ej). Kontrollera batterifacket. Rikta den mot mottagaren på framsidan av apparaten.

Hur växlar man mellan kassettdäcken DECK 1 och DECK 2?

Använd knapparna DECK 1 (markering 13) och DECK 2 (markering 28) på frontpanelen för att välja vilket däck du vill använda.

BRUKSANVISNING MRD166 DENON

MRD-166 musikcenter med dubbla externa högtalare

Drift - och bruksanvisning

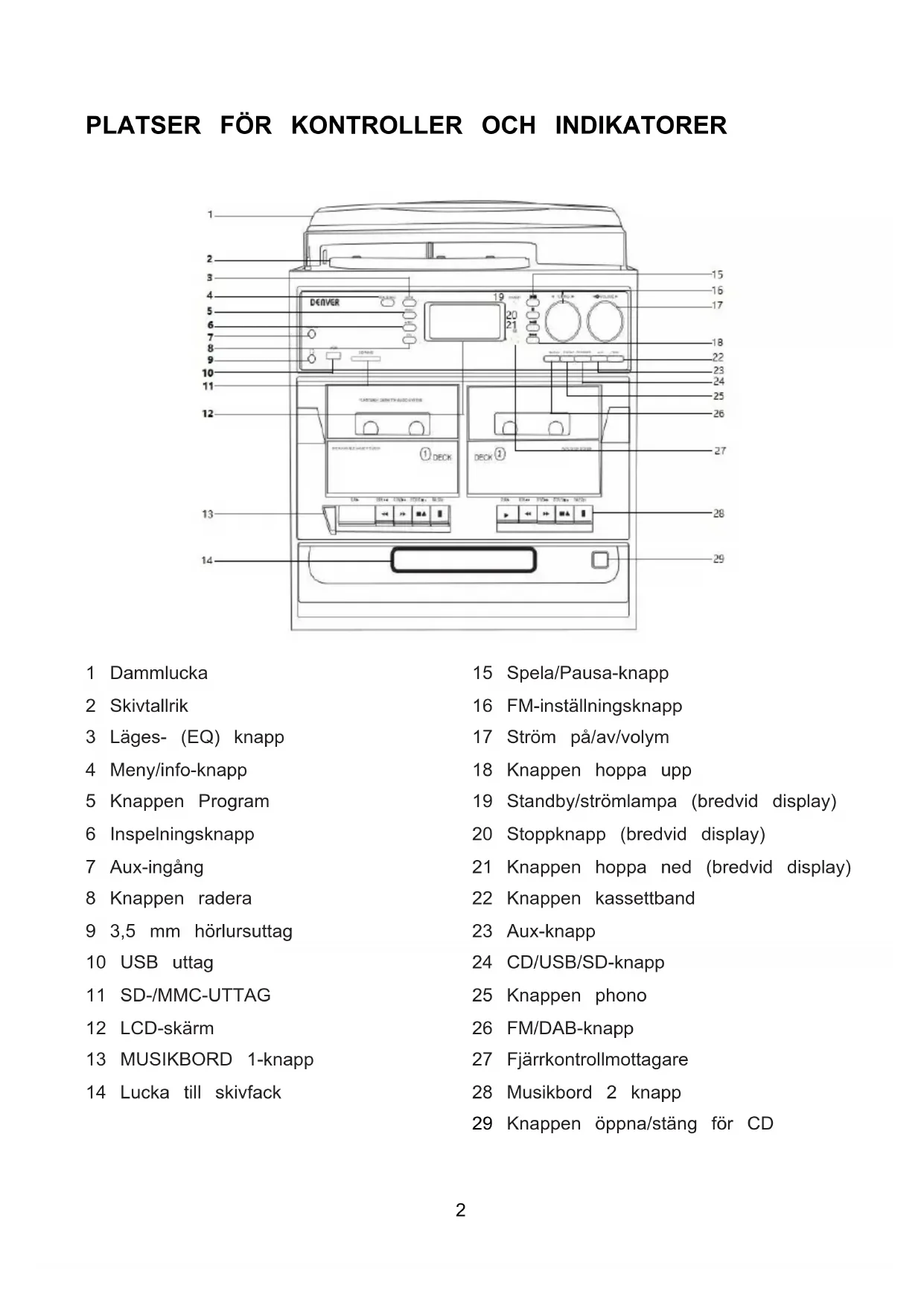

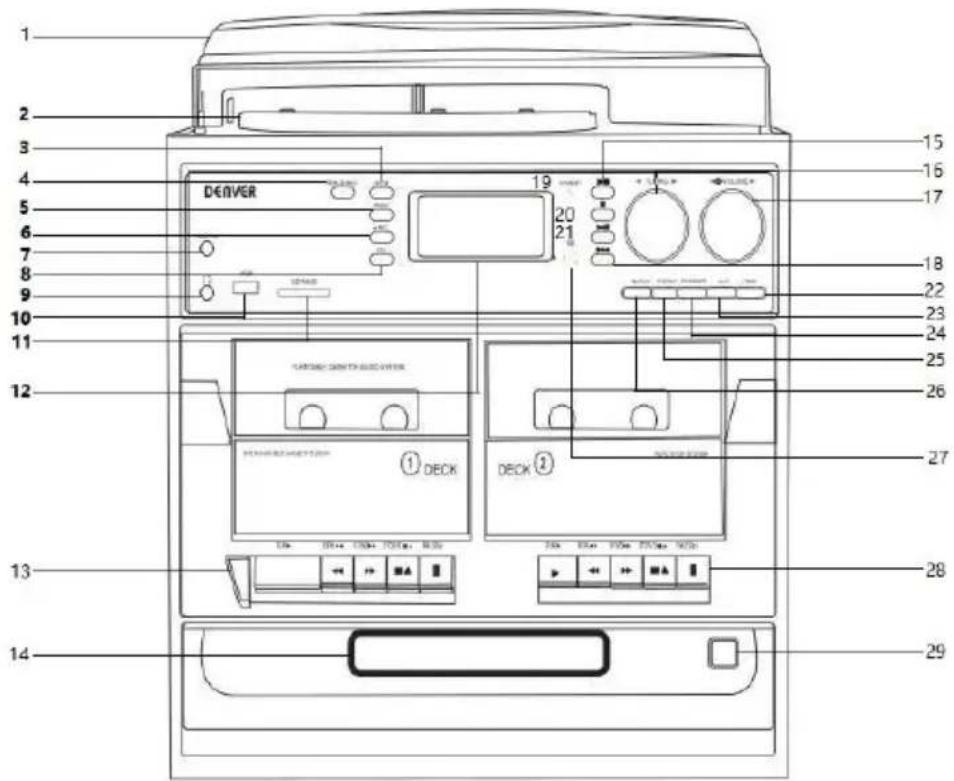

PLATSER FÖR KONTROLLER OCH INDIKATORER

1 Dammlucka
2 Skivtallrik
3 Läges- (EQ) knapp
4 Meny/info-knapp
5 Knappen Program
6 Inspelningsknapp
7 Aux-ingång
8 Knappen radera
9 3,5 mm hörlursuttag
10 USB uttag
11 SD-/MMC-UTTAG
12 LCD-skärm
13 MUSIKBORD 1-knapp
14 Lucka till skivfack

15 Spela/Pausa-knapp
16 FM-inställningsknapp
17 Ström på/av/volym
18 Knappen hoppa upp
19 Standby/strömlampa (bredvid display)
20 Stoppknapp (bredvid display)
21 Knappen hoppa ned (bredvid display)
22 Knappen kassettband
23 Aux-knapp
24 CD/USB/SD-knapp
25 Knappen phono
26 FM/DAB-knapp
27 Fjärrkontrollmottagare
28 Musikbord 2 knapp
29 Knappen öppna/stäng för CD

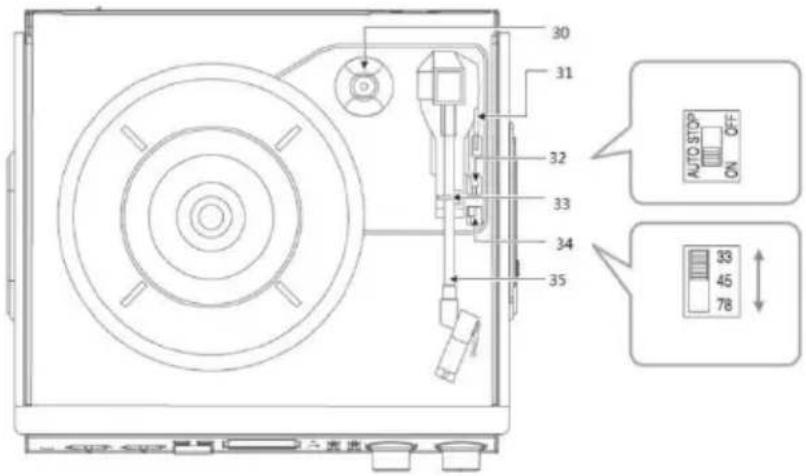

FONOGRAF

30 45 rpm-adapter
31 Lyftspak
32 Auto-stoppkontroll
33 Lås för tonarmen
34 Hastighetsväljare (33/45/78 rpm)
35 Tonarm

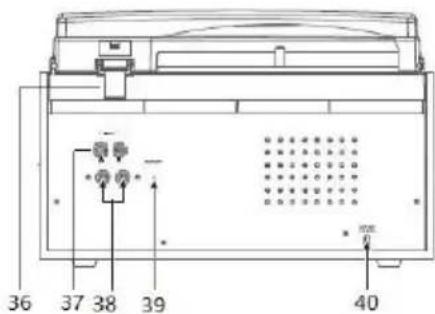

BAKPANELEN

36 Dammskyddets gångjärn
37 Linje ut H/V.
38 Högtalaruttag H/V
39 FM-kabelantenn
40 AC strömsladd

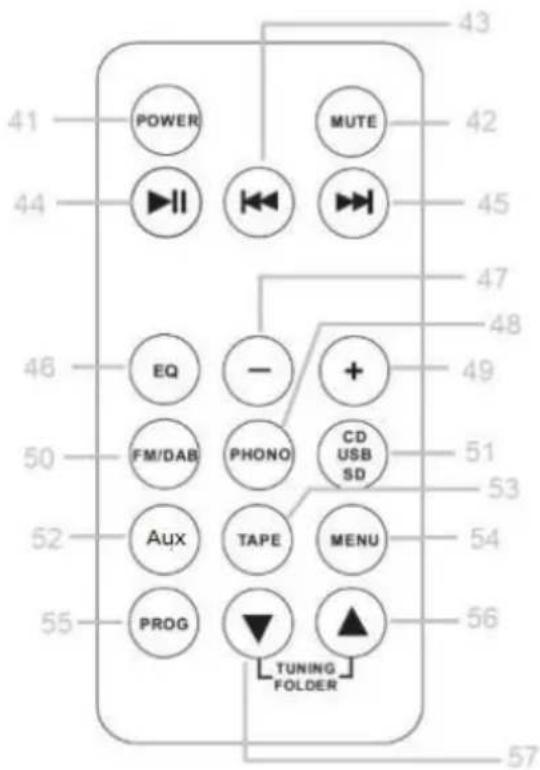

FJÄRRKONTROLL

41 Ström
42 Tysta
43 Knappen hoppa ner
44 Spela upp/pausa
45 Knappen hoppa upp
46 EQ
47 sänka volymen
48 Hörlursingång
49 höja volymen
50 FM/DAB+
51 CD/USB/SD
52 Aux-in
53 Kassetband
54 Meny
55 Program
56 Justering/mapp uppåt

BRUKSANVISNING

DAB-radio

Tryck på FM/DAB-knappen för att välja DAB-läge

Om systemet slås på för första gången går det automatiskt in i DAB-läge, och utför automatisk avsökningsfunktion. Under avsökningen visar displayen "Avsökning ..." tillsammans med en förloppsindikator som visar hur långt scanningen har kommit och antalet stationer som har hittats hittills. När avsökningen är klar kommer radion att vä stationen som kommer först alfanumeriskt. Du kan nu trycka på eller -knappen för att utforska de hittade stationerna följt av att trycka på för att göra ditt val station.

Phono-drift

1. Tryck på PÅ/AV-ratten för volym/ström för att slå på utrustningen.
2. Använd funktionsväljaren för att välja PHONO-läge.

OBS: Om din skiva slutar sluta innan det sista spåret, ska du ställa in den automat stoppkontrollen till OFF. Din skiva kommer nu att spelas färdigt, men du måste stopp skivspelarens rotation manuellt. (Sätt tillbaka tonarmen manuellt och om skivspelaren fortfarande roterar stänger du av enheten via volymreglaget. Ställ sedan tillbaka den automatiska stoppkontrollen till ON.)

Kodning

1. Ställ in funktionsknappen på läget PHONO, CD, AUX eller Kassett.
2. Tryck på inspelnings- (REC)-knappen. Det tar ungefär 3-4 sekunder att avläsa minnesenheten, sedan blinkar USB- eller SD-ikonen på LCD-skärmen.
3. Tryck på hoppa upp ▶▶▶ eller hoppa ner ◀◀◀ för att välja önskat läge (USB eller SD) för kodning/inspelning. Tryck sedan på inspelnings- ● (REC)-knappen igen för att bekräfta.
   (Du kan hoppa över detta steg om bara en USB-enhet eller ett SD/MMC-kort är i

4. Systemet startar i kodnings-/inspelningsläge efter några sekunder.

5. Starta uppspelning av musiken som du vill koda/spela in.

6. För att avsluta kodning/inspelning, ska du trycka på störp -knappen. Displayen visas "SLUT" och återgår till PHONO-läge.

OBS:

☐ Inspelningshastigheten är 1:1. Inspelningstiden styrs av hur lång tid det tar för musil att spela till dess slut.
☐ Inspelningsformatet är förinställt med MP3-bithastigheten på 128 Kbps.

Användning av CD och kassett

1. Tryck på VOLYM-ratten för att slå på utrustningen.
2. Välj det läge som du vill använda (CD eller kassett)
3. Starta uppspelning av musiken

USB-porten och SD-kortplatsen

Uppspelning av musik i MP3/WMA-format via USB-enhet eller minneska

Systemet kan avkoda och spela upp alla MP3/WMA-filer som är lagrade i minnesmedier som är anslutna till USB-porten eller SD/MMC-kortplatsen.

1. Tryck på VOLYM-ratten för att slå på enheten.
2. Ställ funktionsväljaren till CD/USB/SD-läge. (Om du har både en USB-enhet och ett minneskort isatt, ska du trycka du på samma knapp för att växla mellan CD/USB-SD-läge.) Systemet börjar läsa lagringsmediet automatiskt efter val av läge och visa totala antalet mappar och MP3/WMA-filer.
3. Systemet startar sedan ljuduppspelning från enheten med medielagring (USB eller SD-kort) automatiskt.

Reservingång

1. Tryck på VOLYM-ratten för att slå på utrustningen.
2. Använd funktionsväljaren för att välja AUX-läge. Anslut sedan den externa ljudenhetet (t.ex. en CD-spelare) till AUX IN-uttaget på utrustningens framsida. Ljudsignalen från den externa ljudenheten spelas nu upp genom systemet.

Observera - Alla produkter är föremål för ändringar utan föregående meddelande. Vi reserverar oss för eventuella fel och utelämnanden i handboken.

ALLA RÄTTIGHETER RESERVERADE, COPYRIGHT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

Elektriska och elektroniska apparater innehåller material, komponenter och ämnen som vara farliga för din hälsa och miljön, om avfallsmaterialet (förbrukad elektrisk och elekt utrustning) inte hanteras korrekt.

Elektrisk och elektronisk utrustning är markerad med en överkorsad soptunna, enligt o Denna symbol indikerar att elektrisk och elektronisk utrustning inte ska bortskaffas med hushållsavfallet, utan ska bortskaffas separat.

Alla kommuner har etablerat uppsamlingsställen där elektrisk och elektronisk utrustning batterier antingen kan lämnas in kostnadsfritt på återvinningsstationer eller hämtas från hushållen. Vidare information finns att tillgå hos den tekniska förvaltningen i din komm

Härmed försäkrar, Inter Sales A/S att denna typ av radioutrustning MRD-166 överensstämmer med direktiv 2014/53/EU. Den fullständiga texten för EU-försäkran om överensstämmelse finns på följande webbadress: www.denver-electronics.com och klicka sedan på sök IKON på toppen av webbplatsen. Ange modellnumret: MRD-166. Öppna produktsidan så finns radioutrustningsdirektivet under nedladdningar/andra nedladdningar. Driftfrekvensområde: FM:87.5-108MHz DAB:168-240MHz Max. uteffekt: 2*2W
