MANUALE UTENTE MRD166 DENON

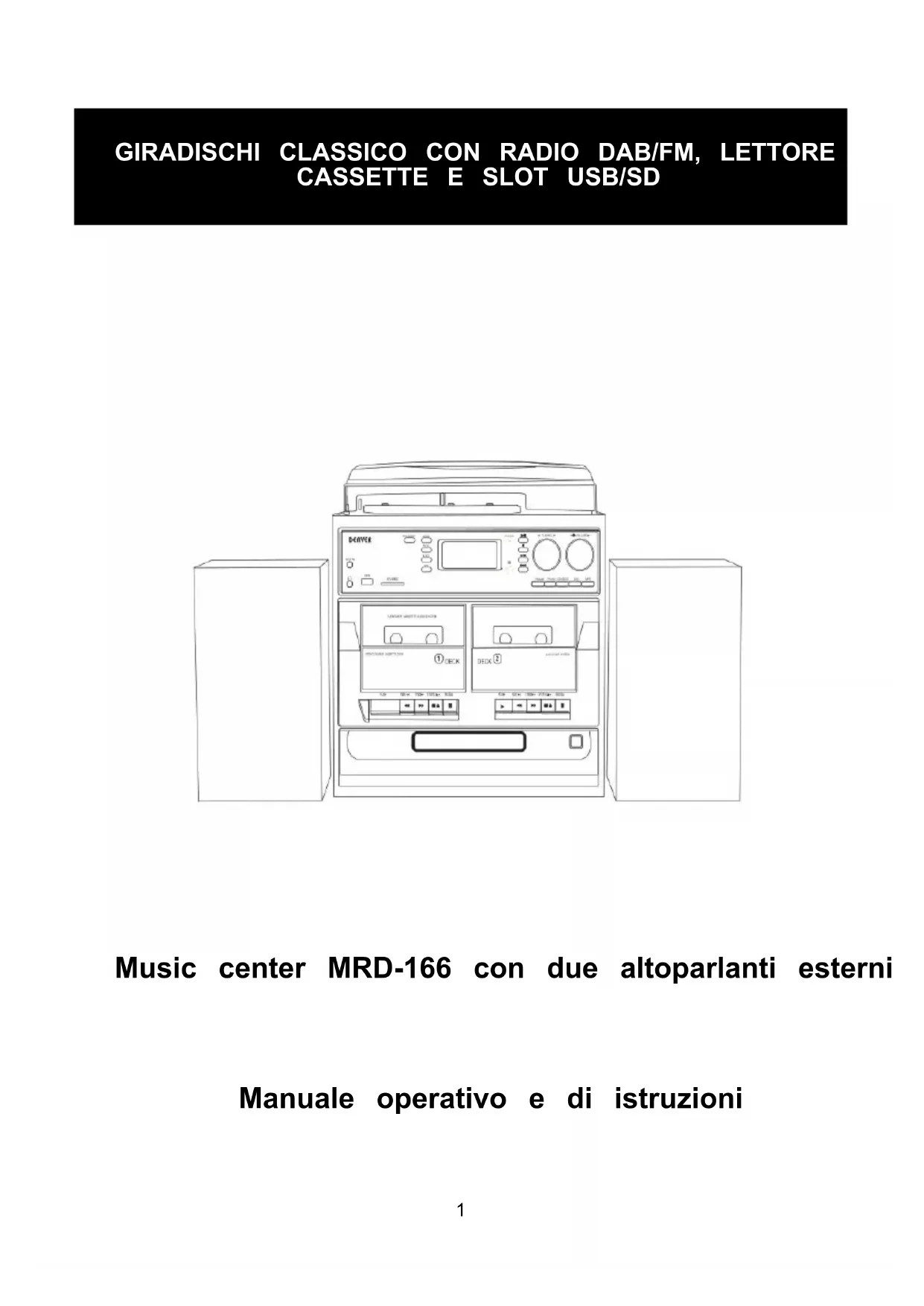

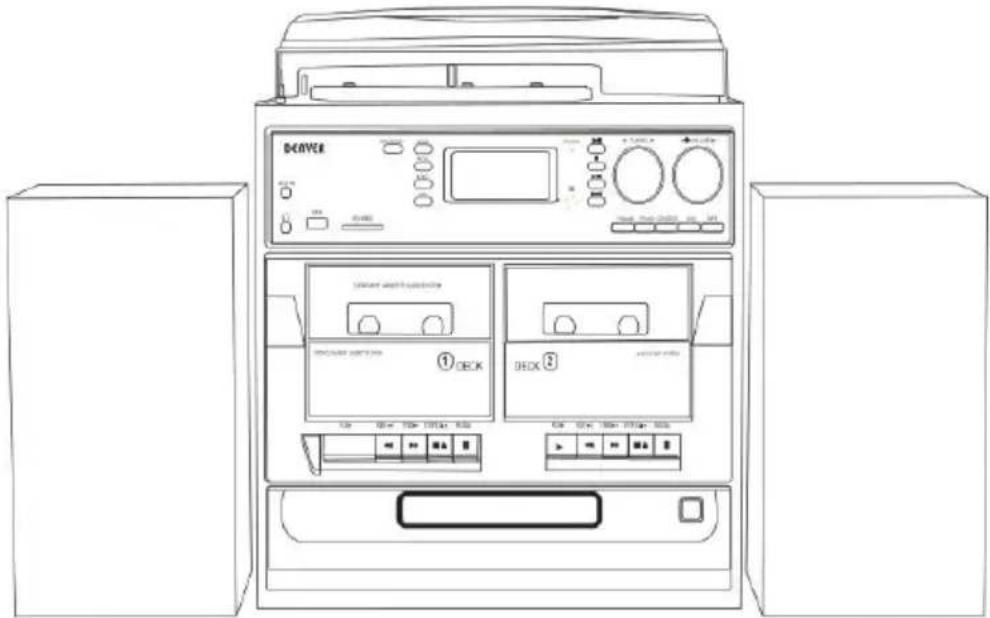

Music center MRD-166 con due altoparlanti esterni

Manuale operativo e di istruzioni

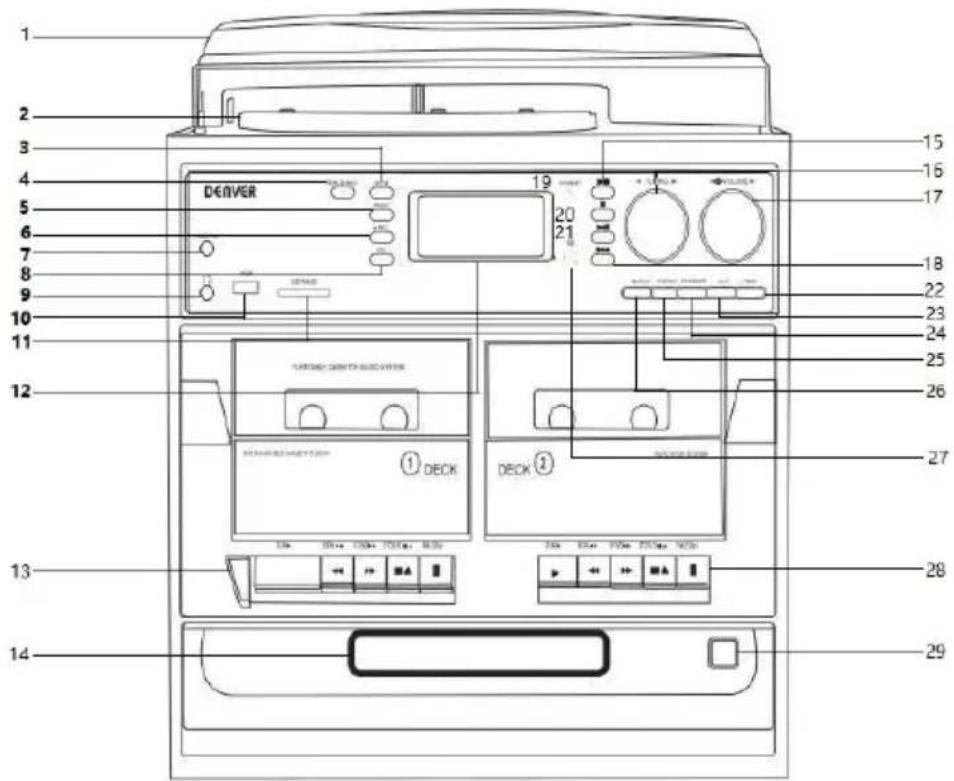

COLLOCAZIONE DI COMANDI E INDICATORI

1 2 3 4 5 6 7 8 9 10 11 12 13 14 DENVER 15 16 17 18 22 23 24 25 26 27 DECK ① DECK DECK ② 28 29

1 Copertura di protezione dalla polvere

2 Giradischi

3 Pulsante modalità (EQ)

4 Pulsante menù/info

5 Pulsante programma

6 Pulsante di registrazione

7 Ingresso ausiliario

8 Pulsante elimina

9 Presa per cuffie da 3,5 mm

10 Presa USB

11 Presa SD/MMC

12 Display LCD

13 Pulsanti CASSETTO 1

14 Sportellino del cassetto portadisco

15 Pulsante Riproduzione/Pausa

16 Manopola di sintonizzazione FM

17 Accensione/Spegnimento/Volume

18 Pulsante salta avanti

19 Luce di standby/alimentazione (accanto al display)

20 Pulsante di arresto (accanto al display)

21 Pulsante salta indietro (accanto al display)

22 Pulsante cassetta

23 Pulsante Aux

24 Pulsante CD/USB/SD

25 Pulsante fono

26 Pulsante FM/DAB

27 Ricevitore del telecomando

28 Pulsanti CASSETTO 2

29 Pulsante di apertura/chiusura del cassetto porta CD

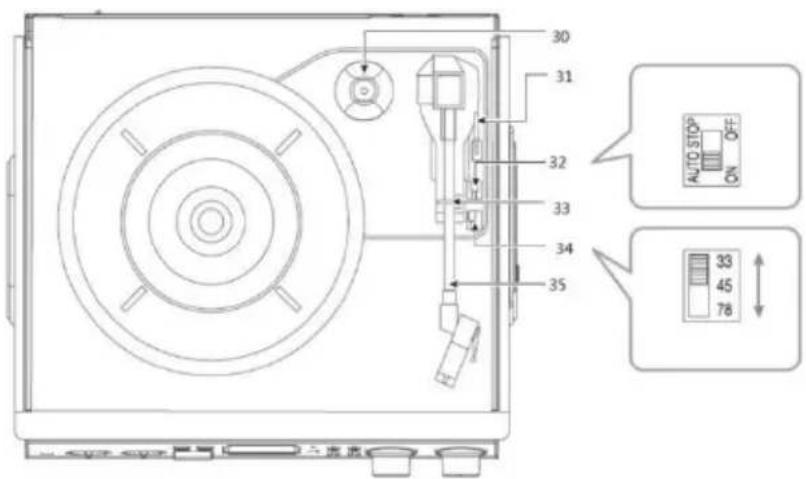

FONOGRAFO

30 Adattatore 45 giri/min.
31 Levetta di sollevamento
32 Comando di arresto automatico
33 Blocco del braccio di lettura
34 Selettore di velocità (33/45/78 giri/min)
35 Braccio con puntina

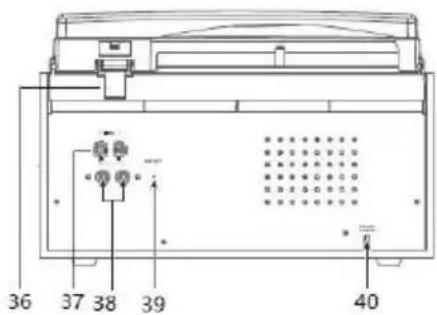

PANNELLO

POSTERIORE

36 Cerniera parapolvere
37 Uscita linea R/L
38 Jack altoparlante R/L
39 Antenna cavo FM
40 Cavo di alimentazione CA

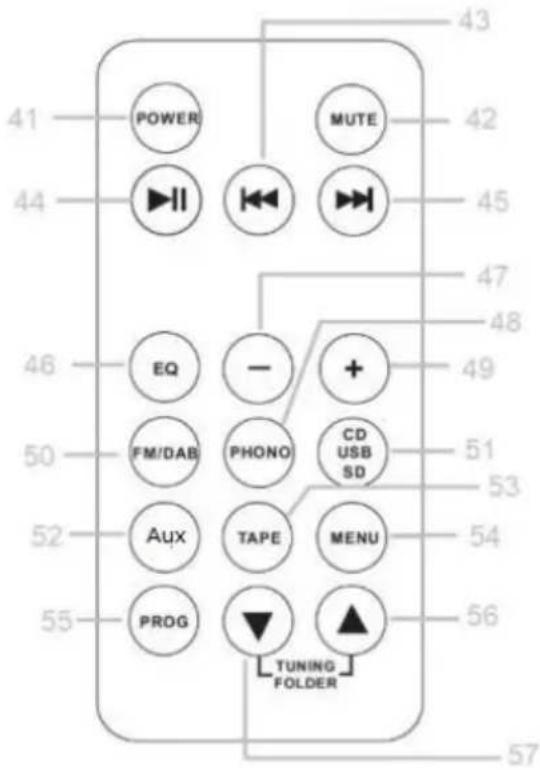

TELECOMANDO

41 Alimentazione
42 Silenzioso
43 Pulsante salta indietro
44 Riproduzione/Pausa
45 Pulsante salta avanti
46 EQUALIZZATORE (EQ)
47 diminuzione del volume
48 Fono
49 aumento del volume
50 FM/DAB+
51 CD/USB/SD
52 Ingresso Aux
53 Cassetta
54 Menu

30 31 32 33 34 35 AUTO STOP ON OFF 33 45 78

36 37 38 39 40

43 42 41 POWER MUTE 44 ▶ ▶ ▶ 45 47 48 46 EQ — + 49 50 FM/DAB PHONO CD USB SD 51 53 52 Aux TAPE MENU 54 55 PROG ▼ ▲ TUNING FOLDER 56 57

55 Prog
56 Sintonizzazione/cartella su
57 Sintonizzazione/cartella giù

ISTRUZIONI PER L'USO

Radio DAB

Premere il pulsante FM/DAB per selezionare la modalità DAB

Se il sistema viene acceso per la prima volta, entra automaticamente in modalità DA l esegue una scansione automatica. Durante la scansione, lo schermo visualizza la scrit "Scansione..." accompagnata da una barra che indica l'avanzamento della ricerca e la quantità di stazioni rilevate. Una volta terminata la scansione, la radio selezionerà la stazione trovata in ordine alfanumerico. A questo punto è possibile premere il pulsante per esplorare le stazioni trovate, dopodiché premere il pulsante per selezionare la stazione desiderata.

Utilizzo del fono

1. Premere la manopola di regolazione del volume/accensione/spegnimento per accendere l'apparecchio.
2. Utilizzare il selettore di funzione per selezionare la modalità FONO.

NOTA: se il disco si ferma prima della fine dell'ultima traccia, impostare il comando arresto automatico su OFF. Il disco ora verrà riprodotto fino alla fine, tuttavia sarà necessario fermare manualmente la rotazione del giradischi. (Riportare manualmente il braccio di lettura alla sua posizione di riposo e, se il giradischi è ancora in rotazione spegnere l'unità tramite la manopola di regolazione del volume. In seguito riportare il comando di arresto automatico su ON.)

Codifica

1. Impostare il pulsante di funzione sulla modalità FONO, CD, AUX o Cassetta.

2. Premere il pulsante di registrazione REC ●. Occorreranno circa 3 - 4 secondi per leggere il dispositivo di memoria, dopodiché l'icona USB o SD lampeggerà sul display LCD.

3. Premere il pulsante salta avantiò salta indietro per selezionare la modalità desiderata (USB o SD) per la codifica/registrazione, poi premere di nuovo pulsante di registrazione RE● per confermare. (Questo passaggio può essere saltato solo nel caso in cui sia stato inserito un dispositivo di archiviazione USB p una scheda SD/MMC.)

4. Dopo pochi secondi, il sistema verrà avviato in modalità di codifica/registrazione.
5. Avviare la riproduzione della musica che si desidera codificare/registrare.
6. Per terminare la codifica/registrazione, premere il pulsante di arre☐ . Il display mostra “FINE” e ritorna in modalità FONO.

NOTA:

□ La velocità di registrazione è 1:1. Il tempo di registrazione dipende dal tempo impie dalla musica riprodotta per raggiungere la fine.
Il formato di registrazione è preimpostato alla velocità di bit MP3 di 128 Kbps.

Utilizzo di CD e cassette

1. Premere la manopola VOLUME per accendere l'apparecchio.
2. Scegliere la modalità di utilizzo desiderata (CD o cassetta)
3. Avviare la riproduzione della musica

La porta USB e lo slot per scheda SD

Riproduzione della musica in formato MP3/WMA tramite dispositivo di archiviazione USB o scheda di memoria

Il sistema è in grado di decodificare e riprodurre tutti i file MP3/WMA memorizzati ne supporti di memoria collegati alla porta USB o allo slot per schede SD/MMC.

1. Premere la manopola VOLUME per accendere l'apparecchio.

2. Impostare il selettore di funzione sulla modalità CD/USB/SD. (Se contemporaneamen sono inseriti un dispositivo di archiviazione USB e una scheda di memoria, premere lo stesso pulsante per scorrere tra le modalità CD/USB e SD.) Il sistema inizierà a il supporto di archiviazione automaticamente dopo la selezione della modalità e visualizzerà il numero totale di cartelle e di file MP3/WMA.

3. Il sistema avvierà quindi automaticamente la riproduzione audio dal dispositivo di archiviazione multimediale (USB o scheda SD).

L'ingresso ausiliario

1. Premere la manopola VOLUME per accendere l'apparecchio.
2. Utilizzare il selettore di funzione per selezionare la modalità AUX, quindi collegare dispositivo audio esterno (ad esempio un lettore CD) alla presa AUX IN sul lato anteriore dell'apparecchio. Il segnale audio proveniente dal dispositivo audio esterno questo punto verrà riprodotto attraverso il sistema.

Nota: tutti i prodotti sono soggetti a modifiche senza preavviso. Ci riserviamo il diritto correggere errori e omissioni nel manuale.

TUTTI I DIRITTI RISERVATI, COPYRIGHT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

Le apparecchiature elettriche ed elettroniche contengono materiali, componenti e sostanzhe possono essere pericolosi per la salute e per l'ambiente qualora gli elementi di (componenti elettrici ed elettronici da smaltire) non venissero gestiti correttamente.

Le apparecchiature elettriche ed elettroniche sono contrassegnate dal simbolo di un ce sbarrato, visibile sopra. Questo simbolo significa che le apparecchiature elettriche ed elettroniche non devono essere smaltite con gli altri rifiuti domestici, ma devono esser oggetto di raccolta separata.

Tutte le città hanno stabilito servizi di raccolta porta a porta, punti di raccolta e altri che permettono di conferite gratuitamente le apparecchiature elettriche ed elettroniche a stazioni di riciclaggio. Ulteriori informazioni sono disponibili presso l'ufficio tecnico municipale.

Con la presente, Inter Sales A/S dichiara che il tipo di apparecchiatura radio MRD conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità E disponibile al seguente indirizzo Internet: www.denver-electronics.com quindi fare clic

sull'icona di ricerca nella parte superiore del sito Web. Scrivere il numero di modello: MRD-166. A questo punto accedere alla pagina del prodotto: la direttiva RED si trova sezione download/altri download.

Intervallo di frequenze operative: FM:87.5-108MHz DAB:168-240MHz

Potenza massima in uscita: 2*2W

DENVER ELECTRONICS A/S

Omega 5A, Soeften

DK-8382 Hinnerup

Danimarca
