MANUAL DE UTILIZADOR USUW186K3A0 LG

Unidades de interior

Leia por favor este manual atentamente antes de operar o aparelho e conserve o mesmo para futuras referências.

TIPO : MONTAGEM NA PAREDE

DICAS PARA POUPAR ENERGIA

Aqui estão algumas dicas para o ajudar a minimizar o consumo de energia, ao usar o ar condicionado. Pode usar o ar condicionado de uma forma mais eficiente, ao seguir as instruções seguintes:

• Não arrefecer excessivamente o interior da casa. Pode ser prejudicial para a sua saúde, e também consumir mais electricidade.
• Bloquear a luz solar com persianas ou cortinas, enquanto o ar condicionado estiver em funcionamento.
• Manter as portas e as janelas bem fechadas, enquanto o ar condicionado estiver em funcionamento.
• Ajustar a direcção do caudal de ar, na posição vertical ou horizontal, para que possa circular ar no interior.
• Acelerar o ventilador de forma a arrefecer ou aquecer o ar do interior rapidamente, e num curto período de tempo.
• Se o ar condicionado for usado durante muitas horas seguidas, devem-se abrir as janelas regularmente para renovação do ar, já que a qualidade do ar pode deteriorar-se.
• Limpar o filtro de ar em cada duas semanas. Poeiras e impurezas acumuladas no filtro de ar, podem bloquear o caudal de ar ou reduzir a capacidade de arrefecimento / desumidificação.

Para os seus registos

Devem-se respeitar sempre as seguintes precauções, de forma a evitar situações de perigo e para garantir o máximo de desempenho do produto.

AVISO

Podem ocorrer ferimentos graves ou morte quando as instruções são ignoradas.

ATENÇÃO

Podem ocorrer ferimentos leves ou danos materiais, quando as instruções são ignoradas.

AVISO

• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais reduzidas ou capacidades mentais reduzidas ou com falta de experiência e conhecimento, se lhes tiver sido dada supervisão e instruções sobre a utilização segura do aparelho e compreendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção realizada pelo utilizador não deverá ser efetuada por crianças sem supervisão. Crianças com menos de 3 anos devem ser mantidas afastadas a menos que continuamente supervisionadas.
• Utilize um disjuntor adequado entre a fonte de alimentação e a unidade. Utilize um disjuntor adequado entre a fonte de alimentação e a unidade.
• Se o cabo de alimentacao estiver danificado, deve ser substituido pelo fabricante, o seu agente de serviço ou pessoas de qualificacao semelhante para evitar acidentes.
• Instalações ou reparações feitas por pessoal não qualificado, podem causar danos a si e aos outros.
• Aparelho deve ser instalado de acordo com as normas nacionais de cabeamento.
• As informações contidas neste manual destinam-se ao uso por um técnico qualificado, familiarizado com os procedimentos de segurança, e equipado com ferramentas adequadas e instrumentos de teste.
• Não ler e não seguir cuidadosamente, todas as instruções contidas neste manual, pode resultar em mau funcionamento do equipamento, danos materiais, danos pessoais e / ou morte.
• Quando o cabo de alimentacao deve ser substituido, o trabalho de substituicao deve ser realizada por pessoal autorizado, utilizando apenas pecas de substituicao genuinas.

Instalação

• Usar um disjuntor padrão e fusível, conforme as características do ar condicionado. Não fazer isso, pode causar um choque eléctrico ou falha do produto.
• Contactar um centro de serviço autorizado quando instalar ou transferir um ar condicionado. Não fazer isso, pode originar lesões pessoais graves ou falha do produto.
• Usar sempre uma ficha e tomada com terminal de terra. Não fazer isso, pode causar um choque eléctrico ou falha do produto.
• Instalar com segurança o painel e a tampa da caixa de controlo. Não fazer isso, pode causar explosão ou incêndio.
• Instalar uma tomada eléctrica e disjuntor dedicados, antes de usar o ar condicionado. Não fazer isso, pode causar um choque eléctrico ou falha do produto.
• Usar um disjuntor padrão e fusível, conforme as características do ar condicionado. Não fazer isso, pode causar um choque eléctrico ou falha do produto.
• Não modificar ou prolongar o cabo de alimentação. Se o cabo de alimentação estiver arranhado, descascado ou deteriorado de alguma forma, deve ser substituído de imediato. Não fazer isso, pode causar incêndio ou um choque eléctrico.
• Ser cauteloso quando descompactar ou instalar o ar condicionado. Não fazer isso, pode originar lesões pessoais graves ou falha do produto.
• Não instalar o aparelho sobre uma superfície instável, ou onde possa haver perigo de queda. Pode resultar em morte, ferimentos graves ou falha do produto.
• Utilize gas inflamavel (nitrogenio) para inspeccionar a fuga e para purificar o ar, utilizar ar comprimido ou gas inflamavel pode causar incendio ou explosao.

Funcionamento

• Não deixar o aparelho funcionar por muito tempo quando a humidade é muito alta, ou quando foi deixada aberta uma porta ou janela. Não fazer isso, pode resultar em falha do produto.
• Certificar-se que o cabo de alimentação não é puxado ou danificado, enquanto o ar condicionado estiver em funcionamento. Não fazer isso, pode resultar em incêndio, choque eléctrico ou falha do produto.
• Não colocar nenhum objecto em cima do cabo de alimentação. Isso pode causar um choque eléctrico ou falha do produto.
• Não ligar ou desligar o ar condicionado, ao ligar ou desligar o cabo de alimentação. Isso pode resultar em incêndio ou choque eléctrico.
• Não tocar, operar ou reparar o ar condicionado com as mãos molhadas. Isso pode causar um choque eléctrico ou falha do produto.
• Não colocar um aquecedor ou outros aparelhos de aquecimento perto do cabo de alimentação. Isso pode resultar em incêndio, choque eléctrico ou falha do produto.
• Não deixe entrar água para dentro do ar condicionado. Isso pode resultar em explosão ou incêndio.
• Não deixar substâncias inflamáveis, como gasolina, benzina e outros, perto do ar condicionado. Isso pode resultar em explosão ou incêndio.
• Não usar o ar condicionado, por um longo período de tempo, em locais pequenos e sem ventilação. Ventilar o local regularmente. Não fazer isso, pode causar explosão ou incêndio.
• Se houver uma fuga de gás, ventilar o local suficientemente, antes de usar de novo o ar condicionado. Não fazer isso, pode causar explosão ou incêndio.
• Desligar a ficha da tomada se houver ruído, cheiro ou fumo provenientes do aparelho de ar condicionado. Não fazer isso, pode causar explosão ou incêndio.
• Em caso de tempestade ou furacão, desligar o aparelho e fechar a janela. Retirar o produto da janela, se possível, antes da chegada do furacão.
• Não tocar no filtro electrostático, após a abertura da grelha frontal. Não fazer isso pode causar um choque eléctrico ou falha do produto.
• Contactar um centro de serviço autorizado quando instalar ou transferir um ar condicionado. Não fazer isso, pode causar explosão ou incêndio.
• Ser cauteloso porque a água não pode entrar no aparelho.
• Quando o ar condicionado e um aparelho de aquecimento, tal como um aquecedor, são usados em simultâneo, certificar-se de ventilar suficientemente o local. Não fazer isso, pode resultar em incêndio, ferimentos graves ou falha do produto.
• Quando limpar ou reparar o aparelho de ar condicionado, desligar a alimentação principal e retirar a ficha da tomada. Não fazer isso pode resultar em morte, ferimentos graves ou falha do produto.
• Desligar a ficha da tomada sempre que o aparelho não for utilizado por um período prolongado de tempo. Não fazer isso, pode resultar em falha do produto.
• Não colocar objectos em cima do aparelho de ar condicionado. Isso pode resultar em falha do produto.
• Para limpeza interna, contactar o seu fornecedor ou Centro de Serviço Autorizado. Não usar um detergente forte que provoque corrosão ou danos na unidade. Detergentes fortes também podem causar falhas do produto, incêndios ou choques eléctricos.
• Este aparelho nao se destina a uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento a menos que tenham recebido supervisao ou instrucoes relativas a utilizacao do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para garantir que nao brincam com o aparelho.

ATENÇÃO

Instalação

• Depois de instalar ou reparar o ar condicionado, certificar-se de verificar se existe alguma fuga de refrigerante. Não fazer isso, pode resultar em falha do produto.
• Instalar o tubo de drenagem adequado para uma drenagem suave da água condensada. Não fazer isso, pode resultar em falha do produto.
• Manter o aparelho nivelado, mesmo durante a instalação.
• Instalar o ar condicionado num local onde o ruído do aparelho no exterior, ou os gases libertados, não incomodem os vizinhos. Não fazer isso, pode causar conflitos entre vizinhos.
• Para transportar o equipamento, devem ser pelo menos duas ou mais pessoas, ou usar uma máquina empilhadora. Isso pode resultar em ferimentos graves.
• Não instalar o ar condicionado em locais de exposição directa ao vento do mar (maresia) Isso pode resultar em falha do produto.

Funcionamento

• Não expor directamente as pessoas, animais ou plantas ao ar frio ou quente do ar condicionado. Isso pode resultar em ferimentos graves.
• Não usar o produto para fins especiais, tais como preservar alimentos, obras de arte, etc. É um ar condicionado para o consumidor comum, e não um sistema de refrigeração de precisão. Isso pode resultar em morte, incêndio ou choque eléctrico.
• Não bloquear a entrada ou saída do caudal de ar. Isso pode resultar em explosão ou falha do produto.
• Não usar produtos de limpeza ou solventes fortes quando limpar o ar condicionado. Usar um pano macio. Isso pode resultar em ferimentos graves ou falha do produto.
• Nunca tocar nas partes metálicas do aparelho, quando remover o filtro de ar. Isso pode resultar em ferimentos graves ou falha do produto.

- Não colocar objectos em cima do aparelho de ar condicionado. Isso pode resultar em falha do produto.

- Após a limpeza, inserir sempre o filtro de segurança. Limpar o filtro a cada duas semanas ou, se necessário, mais frequentemente.

- Não introduzir as mãos ou outros objectos através da entrada ou saída de ar, enquanto o aparelho estiver a funcionar. Isso pode resultar em choque eléctrico.

- Não beber a água do ar condicionado. Isso pode resultar em sérias complicações de saúde.

- Usar um banco pequeno ou uma escada resistente para conseguir fazer a limpeza, manutenção ou reparação do aparelho de ar condicionado instalado em altura. Não fazer isso, pode resultar em lesão grave ou em falha do produto.

- Não misturar pilhas para o controlo remoto com outro tipo de pilhas, nem pilhas novas com pilhas usadas. Não fazer isso, pode resultar em falha do produto.

- Não recarregar ou desmontar as pilhas. Não fazer isso, pode resultar em explosão, incêndio ou em ferimentos graves.

- Parar de usar o controlo remoto, caso houver uma fuga de líquido da pilha. A roupa ou a pele devem ser lavadas com água limpa, se foram expostas ao líquido de fuga da pilha. Não fazer isso, pode resultar em ferimentos graves.

- Se engolir o líquido de fuga da pilha, lavar o interior de boca completamente e, de imediato, consultar um médico. Não fazer isso, pode causar complicações de saúde.

Limites de Funcionamento

A tabela abaixo indica os limites de temperatura em que o ar condicionado pode funcionar.

Capacidade	Modo Temperatura	Interior Temperatura Exterior
9,12k	Arrefecimento	18 °C~32 °C -10 °C~48 °C
	Aquecimento	16 °C~30 °C -10 °C~24 °C
18,24k	Arrefecimento	18 °C~32 °C -15 °C~48 °C
	Aquecimento	16 °C~30 °C -10 °C~24 °C

ÍNDICE

2 DICAS PARA POUPAR ENERGIA

3 INSTRUÇÕES IMPOR- TANTES DE SEGU- RANÇA

7 ANTES DE USAR

7 Componentes

8 Usar o controlo remoto

10 FUNÇÕES BÁSICAS

10 Arrefecer a sala

10 Aquecer a sala

10 Remoção da humidade

11 Ventilar a sua divisão

11 Ajustar a velocidade do ventilador

11 Ajustar a direcção do caudal de ar

11 Configurar o temporizador

11 - Configurar o horário actual

12 - Ligar o ar condicionado num horário pré-definido

12 - Desligar o ar condicionado num horário pré-definido

12 - Cancelar a configuração do temporizador

12 - Configuração do modo Sleep

13 FUNÇÕES AVANÇADAS

13 Alterar rapidamente a temperatura da sala

13 Purificação do ar de interior

13 Operação de Limpeza Automática

13 Exibe a utilização atual de energia

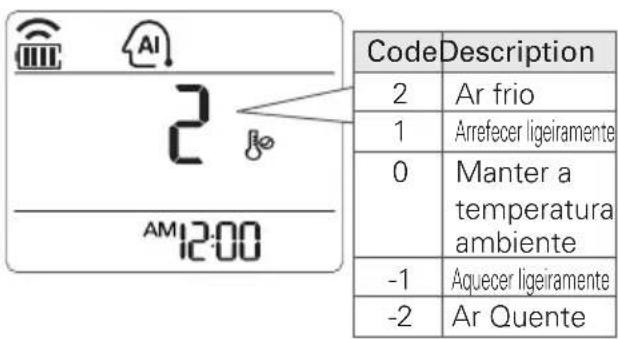

14 Função Modo Automático

14 Função Modo auto Comutação

15 Modo Silencioso

15 Modo de Controlo de energia

15 Brilho do ecrã de visualização

16 Utilização de 1 toque para ar suave

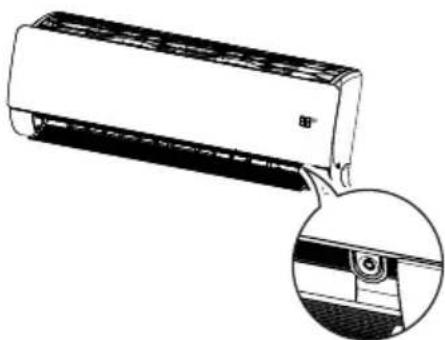

16 Ar condicionado em funcionamento sem o controlo remoto

17 Smart Diagnosis

18 Reiniciar automaticamente o ar condicionado

19 MANUTENÇÃO

21 Limpeza do filtro de ar

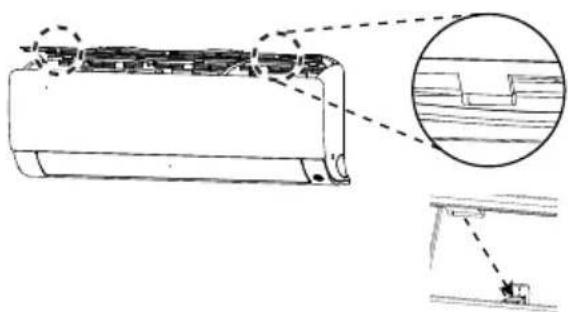

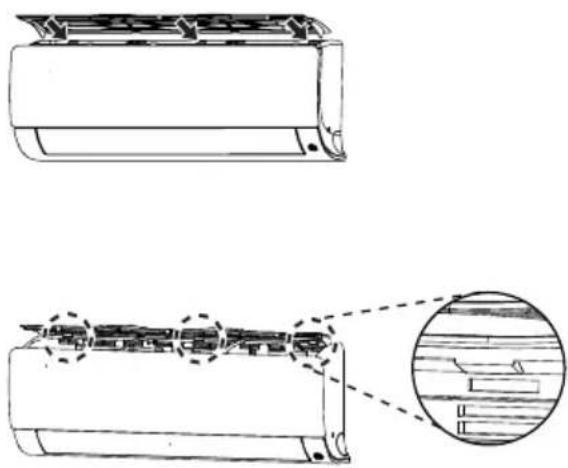

21 Montagem do filtro de ar

22 RESOLUÇÃO DE PROB- LEMAS

22 Função de auto diagnóstico

22 Antes de solicitar o serviço

ANTES DE USAR

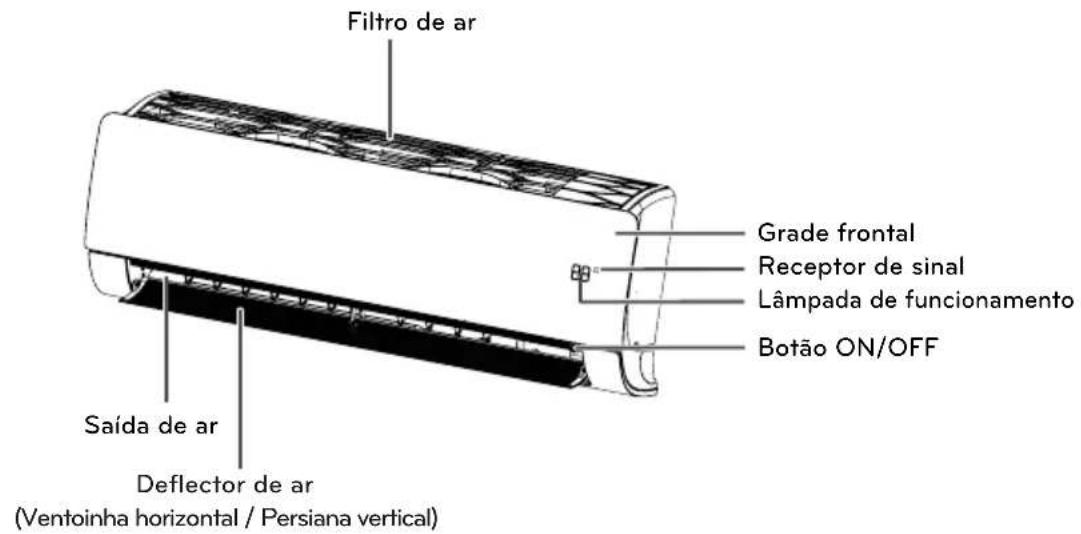

Componentes

Unidades Internas

Filtro de ar Grade frontal Receptor de sinal Lâmpada de funcionamento Botão ON/OFF Saída de ar Deflector de ar (Ventoinha horizontal / Persiana vertical)

* Orecurso pode ser mudado de acordo com um tipo de modelo.

NOTA

O número de lâmpadas em funcionamento e as suas posições podem variar, dependendo do modelo de ar condicionado.

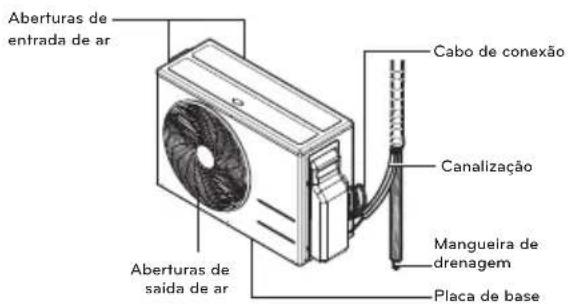

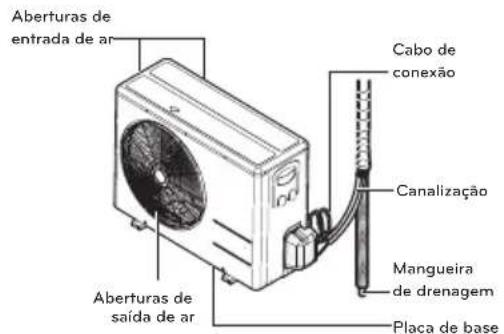

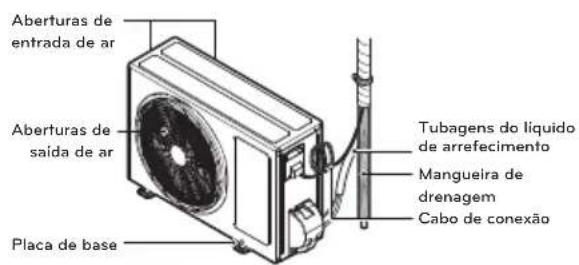

Unidade Exterior

9,12k 18k

Aberturas de entrada de ar Aberturas de saída de ar Placa de base Tubagens do líquido de arrefecimento Mangueira de drenagem Cabo de conexão

Aberturas de entrada de ar Cabo de conexão Canalização Mangueira de drenagem Placa de base Aberturas de saída de ar

24k

Aberturas de entrada de ar Cabo de conexão Canalização Mangueira de drenagem Placa de base Aberturas de saída de ar

* Orecurso pode ser mudado de acordo com um tipo de modelo.

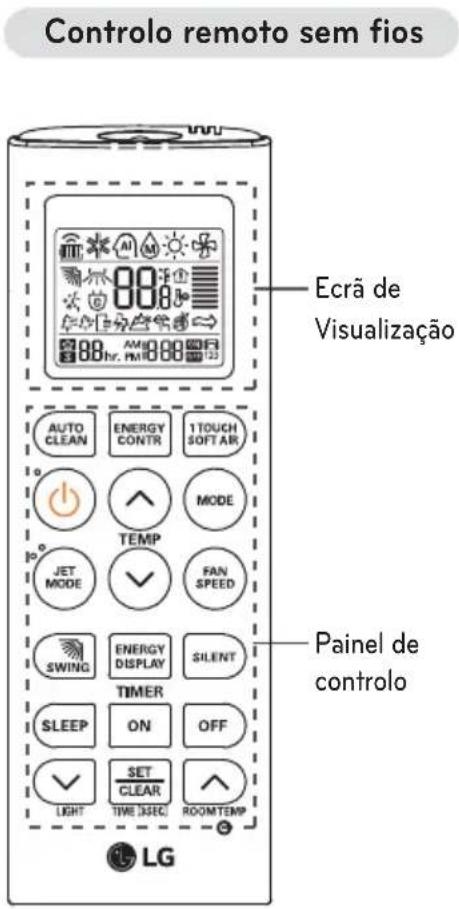

Usar o controlo remoto

O ar condicionado pode funcionar de forma mais conveniente, usando o controlo remoto. Os botões de funções adicionais podem ser encontrados, sob a tampa do controlo remoto.

Controlo remoto sem fios Ecrã de Visualização AUTO CLEAN ENERGY CONTR 1TOUCH SOFT AIR 1° POWER MODE TEMP JET MODE FAN SPEED SWING ENERGY DISPLAY SILENT TIMER SLEEP ON OFF LIGHT SET CLEAR ROOMTEMP LG

! ATENÇÃO

Os seguintes cuidados são relevantes quando se trata de modelos para a França. Se a função do Modo Aquecimento Apenas estiver configurada, a operação de Arrefecimento / Mudança Automática / Desumidificação não está disponível e operação de Aquecimento / Circulação de Ar está disponível. Se o produto for desligado enquanto o controlo remoto sem fios for configurado para a operação de Arrefecimento / Mudança Automática / Desumidificação o produto não vai ser ligado novamente. Desligue o produto após o controlo remoto sem fios for configurado para a operação de Aquecimento / Circulação de Ar e em seguida, ligar novamente.

Painel de controlo	Ecrã de Visualização	Descrição
		Botão Limpeza Automática: configurar a função especial.
		1 Touch soft air botão : Ajuste facilmente a saída de ar para deflectir a saída directa de ar.
		Botão Modo Automático Sleep *: Configura o modo para funcionamento automático até adormecer.
		Botões de ajuste de temperatura: Ajustam a temperatura da sala durante o arrefecimento e aquecimento.
		Botão On / Off: Ligar / Desligar o ar condicionado.
		Botão de velocidade do ventilador interior: Ajusta a velocidade do ventilador.
		Botão de seleção do modo de funcionamento *: Selecciona o modo de funcionamento. Modo arrefecimento (✗) / Modo automático ou auto comutação (AI) / Modo de desumidificação (◇) / Modo de aquecimento (◇) / Modo de Circulação de ar (◇)
		Arrefecimento a jacto / Botão de aquecimento botão *: Aquece ou arrefece a temperatura do interior num curto período de tempo.
		Botão de direção do caudal de ar: Ajusta a direção do caudal de ar horizontalmente.
		Botão Timer: Configura o horário inicial / final.
	[8X3W]	Botão de navegação e de funções *: Ajusta o horário e configura as funções especiais.Funciona em modo Silencioso/ 7- Funciona em modo E/Controlo / Silencioso e o E/Controlo está disponíveis ao mesmo tempo
		Justa o brilho do ecrã da unidade de interior
		tão Exibir Energia: configurar se pre-tende ou não apresentar informações pre Energia.
		Tao Set / Clear: Configura ou cancela funções. Também configura o tempo atual o seja mantido por 3 segundos.
		Potão Reset: Repõe as configurações de fabrica do ar condicionado.

* Algumas funções podem não ser suportadas, dependendo do modelo.

Inserir as pilhas

Inserir as pilhas antes de usar o controlo remoto. O tipo de pilha utilizada é AAA (1,5 V).

1 Remover a tampa da bateria.

2 Colocar as pilhas novas + e - verificar se os e terminais das pilhas estão instalados correctamente.

3 Recolocar a tampa das pilhas.

NOTA

Se o ecrã de visualização do controlo remoto começar a desaparecer, substituir as pilhas.

Instalar o suporte do controlo re- moto

Instalar o suporte onde não houver luz solar directa, para proteger o controlo remoto.

1 Escolher um local seguro e de fácil acesso.

2 Fixar firmemente o suporte com 2 parafusos, utilizando uma chave de fenda.

3 Deslizar o controlo remoto para o interior do suporte.

Para funcionar, apontar o controlo remoto para o receptor de sinal na parte inferior do ar condicionado.

• O controlo remoto pode funcionar com outros dispositivos electrónicos, ao apontar para eles. Certificar-se de apontar o controlo remoto para o receptor de sinal do aparelho de ar condicionado.
• Para um funcionamento adequado, usar um pano macio para limpar o receptor e transmissor do sinal.

FUNÇÕES BÁSICAS

Arrefecer a sala

(Modo de arrefecimento)

1 Pressionar ⏻para ligar o aparelho.

2 Pressionar MODE repetidamente para seleccionar o modo de arrefecimento.

- É exibido no ecrã de visualização.

- Os limites de temperatura estão entre os 18 °C (64 °F) e os 30 °C (86 °F).

Aquecer a sala

(Modo de Aquecimento)

1 Pressionar ⏻para ligar o aparelho.

2 Pressionar MODE repetidamente para seleccionar o modo de aquecimento.

- É exibido no ecrã de visualização.

30°C AM12:00

3 Pressionar ⬇ ou ⬇ para definir a temperatura desejada.

- Os limites de temperatura estão entre os 18 °C (64 °F) e os 30 °C (86 °F).

NOTA

Modelos de apenas ar frio não suportam esta função.

Remoção da humidade (Modo de desumidificação)

Este modo remove o excesso de humidade em ambientes com elevada concentração ou durante a época de chuvas, de forma a prevenir a acumulação de dolor. Este modo ajusta a temperatura na divisão e velocidade da ventoínha de forma automática para manter o nível de humidade ideal.

1 Pressionar ⏻para ligar o aparelho.
2 Pressionar MODE repetidamente para seleccionar a função de desumidificação.
- ⬆É exibido no ecrã de visualização.

- Neste modo, não pode ajustar a temperatura ambiente, dado que ela é ajustada automaticamente. Além disso, a temperatura ambiente não é exibida no ecrã de visualização.

Ventilar a sua divisão (Operação de Circulação de Ar)

Este modo faz com que o ar interior circule sem alterar a temperatura da divisão.

1 Pressionar ⏻para ligar o aparelho.

2 Pressionar MODE repetidamente para seleccionar a opção de circulação de ar.

- É exibido no ecrã de visualização.

AM 12:00

3 Pressionar FAN SPES para ajustar a velocidade do ventilador.

Ajuste da velocidade da ventoinha

1 Prima 🟢 fan várias vezes para ajustar a velocidade do ventilador.

A velocidade do ventilador ajusta-se automaticamente

Visor		Acelerar
Observação	da unidade de interior
		Alto
		Médio - Alto
		Médio
	—	Médio - Baixo
		Baixo
	temperatura configurada.	Vento Natural

NOTA

O visor da unidade de interior é apresentado apenas 5 segundos e depois volta para a temperatura configurada.

Ajustar a direcção do caudal de ar

1 Para ajustar a direcção do caudal de ar na horizontal, pressionar repetidamente e seleccionar a direcção desejada.

- Seleccionar para ajustar automaticamente a direcção do caudal de ar.

NOTA

• O ajuste da direcção do caudal de ar na vertical pode não existir, dependendo do modelo.
• Ajustar o deflector de ar de forma arbitrária pode causar falha do produto.
• Se reiniciar o aparelho, ele começa a funcionar com a direcção de caudal de ar previamente definida, de modo que o deflector de ar pode não coincidir com o ícone exibido no controlo remoto.

Quando isso ocorrer, pressionar para ajustar a direcção do caudal de ar novamente.

Configurar o temporizador

Pode-se usar a função temporizador para economizar energia, e usar o ar condicionado de forma mais eficiente.

Configurar o horário actual

1 Pressionar SET CLEAR e manter pressionado por mais de 3 segundos.

- O ícone do AM/PM oscila na parte inferior do ecrã de visualização.

2 Pressionar √ ou ∧ para seleccionar os minutos.
3 Pressionar SET CLEAR para terminar.

Ligar o ar condicionado num horário pré-definido

1 Pressionar ON.

- O ícone em baixo pisca na parte inferior do ecrã de visualização.

2 Pressionar √ ou ∧ para seleccionar os minutos.
3 Pressionar SET CLEAR para terminar.
4 Ao definir o temporizador, a hora actual e o ícone LIGADO(ON) são exibidos no ecrã indicando que o tempo desejado está definido.

Desligar o ar condicionado num horário pré-definido

1 Pressionar OFF.

- O ícone em baixo pisca na parte inferior do ecrã de visualização.

2 Pressionar √ ou ∧ para seleccionar os minutos.
3 Pressionar SET CLEAR para terminar.
4 Ao definir o temporizador, a hora actual e o ícone DESLIGADO(OFF) são exibidos no ecrã indicando que o tempo desejado está definido.

Cancelar a configuração do temporizador

1 Prima ON ou OFF para selecionar a configuração do temporizador para cancelar.
2 Pressionar SET CLEAR.

- Para cancelar todas as configurações do temporizador, pressionar SET CLEAR.

Configurar o modo para adormecer

Utilize o modo para adormecer para desligar o ar condicionado automaticamente quando for dormir.

1 Prima ⏻para ligar a alimentação.
2 2. Prima SLEEP
3 Prima √ ou ∧ para selecionar a hora (até 7 horas).
4 Prima SET CLEAR para terminar

• é exibido no visor do modo para adormecer.
  * Exemplo) 1Hr

[visor] [visor da unidade de interior]

18°C 1hr. AM 12:00

NOTA

• Nos modos de arrefecimento e desumidificação, a temperatura aumenta 1 após 30 minutos e, por mais 1 depois de mais 30 minutos para um sono mais confortável.
• A temperatura aumenta até mais 2 da temperatura preestabelecida.
• A velocidade do ventilador não pode ser alterada em caso de modo para adormecer. Uma velocidade muito baixa do ventilador está configurada para velocidade de arrefecimento e baixa velocidade do ventilador, é configurada para aquecimento.
• O visor da unidade de interior é exibido de 1H a 7H, o que é exibido apenas 5 segundos e retorna à temperatura de configuração.

FUNÇÕES AVANÇADAS

O ar condicionado apresenta algumas funções avançadas adicionais.

Alterar rapidamente a temper- atura da sala

(Modo Arrefecimento / Aquecimento a jacto)

Este modo permite arrefecer rapidamente o interior no verão, ou aquecê-lo rapidamente no inverno.

1 Pressionar ⏻para ligar o aparelho.
2 Pressionar JET MODE.

- Pé exibido no ecrã de visualização.

• Em modo de arrefecimento a jacto, o aparelho liberta ar com muita força, por 30 minutos, a uma temperatura de 18 °C (64 °F).
• Em modo de aquecimento a jacto, o aparelho liberta ar com muita força, por 30 minutos, a uma temperatura de 30 °C (86 °F).

NOTA

• No modo Circulação de Ar, modo Automático, ou modo auto Comutação, esta função não pode ser usada.
• Esta função pode não ser suportada, dependendo do modelo.

Purificação do ar de interior

Utilização de Limpeza Automática

Durante o funcionamento nos modos de Ar-refecimento e Desumidificação, a humidade é gerada no interior da unidade de interior. Usar a função de auto limpeza, para remover a essa mesma humidade.

1 Pressionar ⏻para ligar o aparelho.
2 Pressionar AUTO CLEAN.

- ≡É exibido no ecrã de visualização.

- Se desligar a energia, o ventilador funciona durante 30 minutos e limpa o interior da unidade interior.

NOTA

Alguns botões não podem ser usados enquanto a função de auto limpeza está a decorrer.

Exibe a utilização atual de en- ergia

É uma função que exibe a quantidade de elet- ricidade gerada no ecrã de interior, enquanto o produto funciona.

1 Prima ⏻para ligar a energia.
2 Pressionar. ENERGY DISPLAY

- O consumo instantâneo de energia é exibido durante tempo no ecrã da unidade de interior.

NOTA

• Ao aceder à função, esta não é exibida separadamente no controlo remoto sem fios.
• A energia real pode ser diferente da energia exibida.

Função Modo Automático (Inteligência artificial)

Modelos de apenas ar frio

Neste modo, a velocidade do ventilador e a temperatura ajustam-se automaticamente, com base na temperatura ambiente.

1 Pressionar ⏻para ligar o aparelho.
2 Pressionar NCDE repetidamente para seleccionar a o modo automático.
3 Pressionar ⬇ ou ⬇ para seleccionar o código da operação desejada, se a temperatura é superior ou inferior à temperatura desejada.

Code Description 2 Ar frio 1 Arrefecer ligeiramente 0 Manter a temperatura ambiente -1 Aquecer ligeiramente -2 Ar Quente

NOTA

• Neste modo, não se pode ajustar a velocidade do ventilador, mas pode-se configurar o deflector de ar para rodar automaticamente.
• Esta função pode não ser suportada, dependendo do modelo.

Função Modo auto Comutação

Este modo adapta automaticamente o funcionamento para manter a temperatura em ±2 °C.

1 Pressionar ⏻para ligar o aparelho.
2 Pressionar MODE repetidamente para seleccionar o Função Modo auto Comutação.
- AIÉ exibido no ecrã de visualização.

- Os limites de temperatura estão entre os 18 °C (64 °F) e os 30 °C (86 °F).

4 Pressionar repetidamente para seleccionar a velocidade do ventilador.

NOTA

Esta função pode não ser suportada, dependendo do modelo.

Modo Silencioso

Serve para prevenir as reclamações potenciais de vizinhos, reduzindo o barulho das unidades exteriores.

A pressão sonora da unidade exterior em re- frigeração e aquecimento será reduzido em 3 dB em relação ao ruído normal.

1 Pressione ⏻para ligar a energia.

2 Pressione SILENT.

- é apresentado no ecrã de visualização.

Função de modo silencioso disponível com a descida da temperatura

- Faixa de temperatura de refrigeração-possível: interior 18 °C (64 °F) \~ 30 °C (86 °F), Exterior 18 °C (64 °F) \~ 43 °C (109 °F).

- Faixa de temperatura de aquecimento-possível: interior 16 °C (60 °F) \~ 30 °C (86 °F), Exterior 6 °C (43 °F) \~ 24 °C (75 °F).

NOTA

• Configuração disponível apenas sob utilização-ON
  Modo Silencioso e E/Controlo não estão disponíveis ao mesmo tempo. Se E/Controlo for pressionado no modo silencioso, o Modo Silencioso é libertado e E/controle funciona.
• A capacidade pode diminui quando for seleccionado o modo silencioso da unidade exterior.
• Em Circulação de Ar, Modo de Humidade, esta função não pode ser utilizada.

Modo de Controlo de energia

Mostra o efeito da poupança de energia. (Configuração disponível no modo de arrefecimento do ar)

1 etapa de entrada : O consumo de energia em modo de arrefecimento será diminuído em 20% em relação à capacidade normal.

2 etapa de entrada : O consumo de energia em modo de arrefecimento será diminuído em 40% em relação à capacidade normal.

1 Pressione ⏻para ligar a energia.

2 Pressione ENERGY CONTR.

- é apresentado no ecrã de visualização.

80 外 AM12:00

60 AM12:00

Funcao de Modo de Controlo de energia disponível com a descida da temperatura

- Faixa de temperatura de refrigeracao-possivel: interior 18 °C (64 °F) \~ 30 °C (86 °F), Exterior 21 °C(70 °F) \~ 32 °C (90 °F)

NOTA

• Em Modo de Refrigeração, esta função pode ser utilizada.
• Sempre que for pressionada E/Controlo no controlador remoto sem fio, o Passo1, Passo2, ligam funções que são repetidas e alteradas. A temperatura desejada aparece durante 5 segundos.
• A capacidade pode diminui quando for seleccionado o modo silencioso da unidade exterior.

Brilho do ecrã de visualização

Pode-se ajustar o brilho do ecrã de visualização da unidade de interior.

1 Prima

Ligar/desligar o visor.

NOTA

Esta função pode não ser suportada, dependendo do modelo.

Utilização de 1 toque para ar suave

(Operação Conforto com Palheta)

A opção Conforto com Palheta configura de forma conveniente a palheta para uma posição predefinida que permite desviar o vento fornecido para fora do alcance direto dos ocupantes da divisão.

1 Prima ⏻para ligar a alimentação.
2 Prima 1TOUCH repetidamente e selecione a direção pretendida.

- É exibido ou na tela do monitor.

[visor] [visor da unidade de interior]

[visor] [visor da unidade de interior]

• Pressionar 📄 ou 🐘 durante a operação conforto com palheta, irá desligar a funcionalidade conforto com palheta.
• Pressionar durante a operação conforto com palheta, irá desligar a funcionalidade conforto com palheta, e configurar a oscilação automática na direção vertical.
• Quando esta funcionalidade está desligada, a palheta horizontal opera automaticamente dependendo do modo de configuração.
• O visor da unidade de interior é apresentado apenas 5 segundos e depois volta para a temperatura configurada.

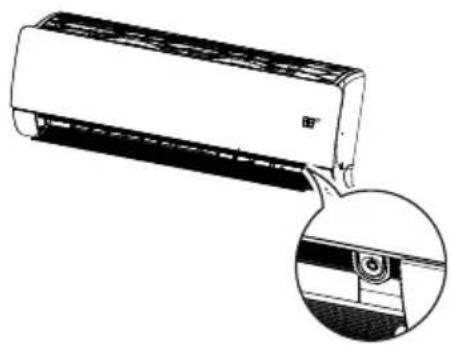

Ar condicionado em funcionamento sem o controlo remoto

Para o funcionamento do ar condicionado, pode-se usar o botão On / Off da unidade de interior, quando o controlo remoto estiver indisponível. No entanto, a velocidade do ventilador fica definida como alta.

1 Abra a aleta horizontal.
2 Prima o botão On/Off.

NOTA

O motor de passo pode estar partido, a aleta horizontal abre rapidamente.

* Orecurso pode ser mudado de acordo com um tipo de modelo.
- Para modelos de arrefecimento e aquecimento, o modo de funcionamento muda, dependendo da temperatura ambiente.

Temperatura da sala	Definir temperatura	Modo de Funcionamento
Abaixo de 21 °C	24 °C	Modo de aquecimento
Acima de 21 °C e abaixo de 24 °C	23 °C	Modo de Desumidificação
Acima de 24 °C	22 °C	Modo de ar-refecimento

- Para os modelos de apenas ar frio, a temperatura é definida como 22 °C.

Smart Diagnosis

O Smart Diagnosis permite aos utilizadores verificar convenientemente as informações de manutenção de um produto.

• Verificar facilmente o estado operacional do aparelho de ar condicionado.
• Compreender facilmente as mensagens de erro.
• Ajudar a melhorar o desempenho do dispositivo e prolongar a vida do produto.

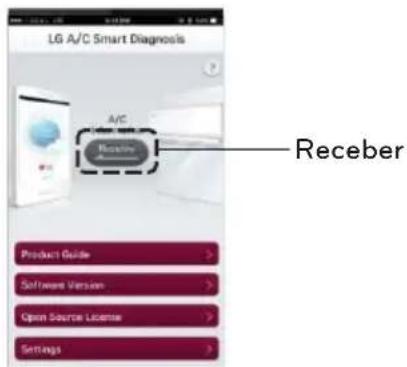

1 Pesquisa e descarga de "LG A/C Smart Diagnosis" no Google Play ou App Store.
2 Clique no botão "Receber" na tela principal do seu telefone.

3 Prima o controlo remoto sem fios apontando-o simultaneamente por 5 segundos à unidade de interior.

4 Segure no telefone próximo à unidade de interior. Serão recebidos pelo seu telefone sinais sonoros a campainha.

5 Confirme a informação recebida no seu telefone.

Certifique-se de que mantém o ruído ambiente a um valor mínimo ou o telefone poderá não receber corretamente o sinal sonoro emitido pela campainha da unidade de interior.

Reiniciar automaticamente o ar condicionado

Quando o aparelho é ligado novamente após uma falha de energia, esta função restaura as configurações anteriores. Esta função é uma configuração padrão de fábrica.

Operação forçada

1 Abra a aleta horizontal. 2 Pressionar o botão On / Off e manter pressionado por 6 segundos.

- A unidade emite dois tons de aviso e a lâmpada pisca e apaga durante 4 vezes.

* Orecurso pode ser mudado de acordo com um tipo de modelo.
- Para reactivar a função, pressionar o botão On / Off e manter pressionado por 6 segundos. A unidade emite dois tons de aviso e a lâmpada pisca 4 vezes.

NOTA

Se pressionar e manter pressionado o botão On / Off por 3-5 segundos, em vez de 6 segundos, a unidade irá mudar para modo de Teste. No modo de teste, o aparelho liberta ar com muita força por 18 minutos para o arrefecimento, e depois repõe as configurações padrão de fábrica.

MANUTENÇÃO

Se o aparelho de ar condicionado não for utilizado por um longo período de tempo, deve secar o ar condicionado para o manter em bom estado.

1 Colocar em funcionamento o ar condicionado no modo Fan (Ventoinha) durante 3 a 4 horas para o secar profundamente e depois desligue o cabo de alimentação. Podem ser provocados danos internos se for deixada humidade nos componentes.
2 Antes de utilizar novamente o ar condicionado, deve secar novamente as componentes internas do ar condicionado ao colocar em funcionamento o ar condicionado no modo Fan (Ventoinha) durante 3 a 4 horas.

Isso ajuda a eliminar os odores que podem ter sido gerados pela humidade.

Limpar o produto regularmente para manter o desempenho ideal e evitar possíveis rupturas.

* Isto pode não ser fornecido, dependendo do modelo.

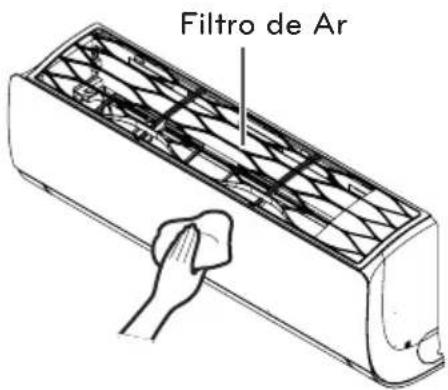

Filtro de Ar

* Orecurso pode ser mudado de acordo com um tipo de modelo.

Tipo Descrição intervalo
Filtro de ar	Ver "Limpeza do filtro de ar " Duas semanas
Unidades Internas	Limpe a superfície da unidade interior utilizando um pano macio e seco.	Regularmente
	Limpe o tubo de drenagem. A cada 4 meses
	Limpe o tubo de prateleira. Uma vez por ano
	Limpe o comutador de calor. Uma vez por ano
	Substitua as pilhas do controlo remoto. Uma vez por ano
Unidade Exterior	Utilize vapor para limpar a bobina do comutador de calor e as aberturas de ventilação do painel. (consultar com um Técnico)	Regularmente
	Limpe o ventilador. Uma vez por ano
	Limpe o tubo de prateleira. Uma vez por ano
	Verificar se todo o conjunto de ventilação está bem apertado. Uma vez por ano
	Verifique os componentes eléctricos com jactos de ar. Uma vez por ano
	Limpe os componentes eléctricos com jactos de ar. Uma vez por ano

! ATENÇÃO

• Desligar o aparelho e desconectar o cabo de alimentação antes de executar qualquer manutenção, caso contrário pode causar um choque eléctrico
• Nunca usar água mais quente do que 40 °C para limpar os filtros. Pode causar deformação ou descoloração.
• Nunca usar substâncias voláteis, quando limpar os filtros. Eles podem danificar a superfície do produto.
• Não lavar o filtro 3M com água, pois o filtro pode ficar danificado. (opcional)

NOTA

• A localização e formato dos filtros podem variar, dependendo do modelo.
• Certificar-se de limpar regularmente as bobinas do transferidor de calor da unidade de exterior, pois a sujidade recolhida nas bobinas pode diminuir a eficiência e funcionamento e aumentar os custos de energia.

Limpeza do filtro de ar

Limpar o filtro de ar em cada duas semanas ou mais, se necessário.

1 Desligar o aparelho e desconectar o cabo de alimentação.
2 Segure no botão do filtro de ar. Levante-o ligeiramente.

* Orecurso pode ser mudado de acordo com um tipo de modelo.

3 Segure no botão do filtro de ar, levante-o ligeiramente e remova-o da unidade.

* Orecurso pode ser mudado de acordo com um tipo de modelo.

4 Limpar o filtro com um aspirador de pó ou com água morna.

- Se a sujidade for de difícil remoção, lavar o filtro com água morna e detergente.

O filtro de ar pode ser quebrado quando é dobrado.

Montagem do filtro de ar

Limpar o filtro de ar em cada duas semanas ou mais, se necessário.

1 Desligar o aparelho e desconectar o cabo de alimentação.

2 Insira ganchos do filtro de ar para dentro da grelha frontal.

3 Empurre para baixo os ganchos para a montagem do filtro de ar.

O filtro de ar não está montado corretamente. Existe pó e outras substâncias que vieram para dentro da unidade de interior. Se olhar para a unidade interna de maior do que isso, pode montar o filtro top facilmente.

RESOLUÇÃO DE PROBLEMAS

Função de auto diagnóstico

Este produto tem uma função interna de auto diagnóstico. Se ocorrer um erro, a luz da unidade de interior vai começar a piscar em intervalos de 2 segundos. Se isso ocorrer, contactar o seu revendedor ou centro de serviço.

Antes de solicitar o serviço

Por favor verificar o seguinte, antes de contactar o centro de serviço. Se o problema persistir, contactar o seu centro local de serviço.

Problema Possíveis causas Acção Correctiva
Há um cheiro a queimado e um som estranho que vem da unidade.	-	Desligar o aparelho, desconectar o cabo de alimentação e contactar o centro de serviço.
Existem fugas de água da unidade de interior, mesmo quando o nível de humidade é baixo.
O cabo de alimentação está danificado ou está a gerar-se um calor excessivo.
Um interruptor, um disjuntor (segurança, ligação à terra) ou um fusível, não estão a funcionar correctamente.
O ar condicionado não funciona.	O aparelho está desligado.	Verificar se o cabo de alimentação está ligado na tomada.
	Um fusível queimado ou o fornecimento de energia foi interrompido.	Substituir o fusível ou verificar se o disjun-tor disparou.
	Ocorreu uma falha de energia.	Desligar o ar condicionado quando ocorrer uma falha de energia. Quando a energia for restabelecida, esperar três minutos e, em seguida, ligar o ar condicionado.
	A tensão é muito alta ou muito baixa.	Verificar se o disjuntor disparou.
	O ar condicionado desligou-se automaticamente num horário pré-configurado.	Pressionar o botão ON / OFF novamente.
O ar condicionado não gera ar frio.	O ar não circula cor-rectamente.	Certificar-se que não há cortinas, móveis ou persianas à frente do ar condicionado.
	O filtro de ar está sujo.	Limpeza do filtro de ar a cada duas sem-anas. Consultar "Limpeza do Filtro de Ar " para obter mais informações.
	A temperatura ambi-ente é muito alta.	No Verão, pode demorar algum tempo para arrefecer o ar interior. Neste caso, selec-cionar o modo arrefecimento a jacto para ar-refecer rapidamente o ar do interior.
	O ar frio está escapar da sala.	Certificar-se que não está a escapar ar frio através de pontos de ventilação na sala.
	A temperatura é su-terior à temperatura pré - definida.	Regular a temperatura desejada para um nível inferior ao da temperatura actual.
	Existe uma fonte de calor nas proximi-dades.	Evitar o uso de um gerador de calor como um forno eléctrico ou um queimador de gás, enquanto o ar condicionado estiver em funcionamento.
	O modo de circulação de ar foi selec-cionado.	No modo de circulação de ar, o ar liber-tado não permite arrefecimento, nem aquecimento do ar do interior. Mudar o modo de funcionamento para a modo de arrefecimento.
Não é possível ajustar a ve-locidade do ventilador.	O modo automático, o modo a jacto ou o modo de desumidifi-cação foi selec-cionado.	Em alguns modos de funcionamento, tais como o de desumidificação ou o modo de funcionamento a jacto, não se pode ajus-tar a velocidade do ventilador. Seleccionar o modo de funcionamento no qual se possa ajustar a velocidade do ventilador.
Não é possível ajustar a temperatura.	O modo de circulação de ar, o modo a jacto ou o modo de desum-idificação foi selec-cionado.	Em alguns modos de funcionamento, tais como o de circulação de ar ou o modo de funcionamento a jacto, não se pode ajus-tar a temperatura. Seleccionar o modo de funcionamento no qual se possa ajustar a temperatura.

HANDLEIDING

AIR

CONDITIONER
