HASZNÁLATI ÚTMUTATÓ USUW186K3A0 LG

Kérjük, mielött szobai klímaberendezését felszerelné és üzembe helyezné, gondosan és alaposan olvassa el ezt a felhasználói kézikönyvet.

TYPE : FALRA SZERELT KIVITEL

ENERGIA-TAKARÉKOSSÁGI JAVASLATOK

A következő tanácsok segítenek a légkondicionáló használatával járó energia-felhasználás csökkentésében. A következő tanácsok alkalmazásával hatékonyabbá válhat a légkondicionáló használata:

• A belső teret ne hűtse le túlságosan. Ez káros lehet az egészségre és több áramot fogyaszt.
• A légkondicionáló üzemeltetése közben árnyékolóval vagy függönnyel takarja el a napfényt.
• A légkondicionáló üzemeltetése közben tartsa zárva az ajtókat és ablakokat.
• A levegőáramlást vízszintesen vagy függőlegesen úgy állítsa be, hogy a levegő keringjen a helyiségben.
• Gyorsítsa fel a ventilátort, hogy a beltéri levegő gyorsan, rövid idő alatt lehúljön vagy felmelegedjen.
• Rendszeresen nyissa ki az ablakot és szellöztessen, mert a légkondicionálót több órán keresztül üzemeltetve a belső levegő elhasználódhat.
• Kéthetente tisztítsa meg a levegőszűrőt. A levegőszűrőn felhalmozódott por és szennyeződés gátolhatja a levegő áramlását és gyengítheti a hűtési/páramentesítési funkciókat.

Feljegyzések

Kapcsolja hozzá ehhez a laphoz az átvételi elismervényt, hogy kéznél legyen, ha igazolni kell a vásárlás időpontját, vagy ha jótállási problémák merülnének fel. Írja be ide a típusszámot és a gyári számot:

Típusszám:

Gyári szám:

Ezeket a számokat az egyes készülékek oldalán lévő címkén találja meg.

A kereskedő neve:

A vásárlás dátuma:

FONTOS BIZTONSÁGI ELŐÍRÁSOK

A KÉSZÜLÉK HASZNÁLATBA VÉTELE ELÖTT OLVASSON EL MINDEN ELÖÍRÁST.

A veszélyes helyzetek megelőzése és a készülék legjobb teljesítménye érdekében tartsa be az összes következő előírást.

FIGYELEM

Az előírások figyelmen kívül hagyása súlyos sérülést vagy halált okozhat.

VIGYÁZAT

Az utasítások figyelmen kívül hagyása kisebb sérülést okozhat.

! FIGYELEM

• Ezt a készüléket 8 éves kor alatti gyermekek, csökkent fizikai, érzékelési vagy értelmi képességekkel rendelkező, illetve tapasztalatlan személyek akkor használhatják, ha a felügyelik őket, vagy ha a készülék biztonságos használatára utasítást kaptak, és megértették a készülék használatával kapcsolatos veszélyeket. Gyermekek nem játszhatnak a készülékkel. A készülék tisztítását és karbantartását gyermekek felügyelet nélkül nem végezhetik. 3 éves kor alatti gyermekeket távol kell tartani, kivéve ha folyamatosan felügyelik őket.
• A tápellátás és a készülék közé iktasson be egy megfelelő kismegszakítót. Az összes tápfeszültség-vonalat megszakító leválasztó eszközt kell alkalmazni.
• Ha a halozati kabel megserul, akkor azt csak a gyarto, a szakszerviz, vagy hasonloan kepzett szerelő cserelheti ki.
• A nem szakember által végzett felszerelés vagy javítás veszélyes lehet Önre és másokra nézve.
• Appliance kell beepiteni a nemzeti kabelezes előirasoknak.
• A kézikönyv szakemberek számára készült, akik tisztában vannak a biztonsági eljárásokkal, valamint rendelkeznek a szükséges szerszámokkal és vizsgálóeszközökkel.
• A kézikönyv biztonsági figyelmeztetéseinek figyelmen kívül hagyása személyi sérülést és/vagy halált okozhat, a készülék meghibásodhat vagy megrongálódhat.
• Ha a tapkabelt ki kell cserelni, csere munkat kell vegezni csak engedellyel rendelkező munkatarsak kizarolag eredeti potalkatreszek.

Felszerelés

• A légkondicionáló terhelésének megfelelő szabványos kismegszakítót és biztosítót használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat.
• A légkondicionáló felszerelésével vagy áthelyezésével kapcsolatban keressen fel egy hivatalos szakszervizt. Ennek be nem tartása súlyos sérülést okozhat vagy a készülék meghibásodhat.
• Mindig földelt hálózati csatlakozót és aljzatot használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat.
• Biztonságosan szerelje fel a vezérlődoboz paneljét és fedelét. Ellenkező esetben robbanás vagy tűz keletkezhet.
• A légkondicionálóhoz külön hálózati csatlakozót és kismegszakítót használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat.
• A légkondicionáló terhelésének megfelelő szabványos kismegszakítót és biztosítót használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat.
• A tápkábelt ne alakítsa át és ne toldja meg. Ha a hálózati kábelen repedések vannak, a szigetelés lehámlott vagy megrongálódott, akkor ki kell cserélni. Ez tüzet vagy áramütést okozhat.
• Legyen óvatos a készülék kicsomagolása és felszerelése során. Ennek be nem tartása súlyos sérülést okozhat vagy a készülék meghibásodhat.
• A légkondicionálót ne szerelje instabil felületre, vagy olyan helyre, ahonnan leeshet. Ez súlyos sérülést vagy halált okozhat vagy a készülék meghibásodhat.
• A szivargasvizsgalathoz es a legteleniteshez nem gyulekony gazt (nitrogen) hasznaljon; sűritett levegő vagy gyulekony gaz hasznalata tuzet vagy robbanast okozhat.

M ködés

- Ne járassa hosszabb ideig a klímaberendezést ha nagyon nagy a levegő páratartalma vagy egy ajtó vagy ablak nyitva maradt. Ellenkező esetben a készülék károsodhat.

- Ügyeljen arra, hogy üzemelés közben a hálózati kábelt ne húzzák ki és ne sérülhessen meg. Ennek be nem tartása tüzet, áramütést okozhat vagy a készülék meghibásodhat.

- Ne tegyen semmilyen tárgyat a hálózati kábelre. Ez áramütést okozhat vagy a készülék meghibásodhat.

- A légkondicionálót ne a hálózati kábel csatlakoztatásával vagy lecsatlakoztatásával kapcsolja be vagy ki. Ez tüzet vagy áramütést okozhat.

- Nedves kézzel ne érintse meg, ne üzemeltesse és ne javítsa a készüléket. Ez áramütést okozhat vagy a készülék meghibásodhat.

- A hálózati kábel közelében ne legyen fütőtest vagy más fütőberendezés. Ez tüzet, áramütést okozhat vagy a készülék meghibásodhat.

- Ne kerüljön víz a légkondicionáló belsejébe. Ez tüzet vagy robbanást okozhat.

- A légkondicionáló közelében ne tároljon éghető anyagot, pl. benzint vagy oldószert. Ez tűzet vagy robbanást okozhat.

- Szellőzés nélküli szük helyen ne használja hosszú ideig a légkondicionálót. Rendszeresen szel- lőztesse a helyiséget. Ellenkező esetben robbanás vagy tűz keletkezhet.

- Gázszivárgás esetén a légkondicionáló ismételt bekapcsolása előtt alaposan szellőztessen ki. Ellenkező esetben robbanás vagy tűz keletkezhet.

- Ha a légkondicionálóból zaj, szag vagy füst jön elő, csatlakoztassa le a hálózati feszültségről. Ellenkező esetben robbanás vagy tűz keletkezhet.

- Vihar vagy hurrikán esetén állítsa le a készüléket és zárja be az ablakot. Ha lehetséges, a hurrikán érkezése előtt vigye el a készüléket az ablaktól.

- Az előlap rácsának kinyitása után ne érintse meg az elektrosztatikus szűrőt. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat.

- Ha a készülék víz alá került, keressen fel egy hivatalos szakszervizt. Ellenkező esetben robbanás vagy tűz keletkezhet.

- Ügyeljen arra, hogy ne jusson víz a készülékbe.

- A légkondicionáló és fütőkészülék együttes használata esetén biztosítson megfelelő szellőzést. Ennek be nem tartása súlyos sérülést, tüzet okozhat vagy a készülék meghibásodhat.

- A légkondicionáló tisztításakor vagy javításakor kapcsolja ki a készüléket és csatlakoztassa le a hálózati feszültségről. Ennek be nem tartása súlyos sérülést, halált okozhat vagy a készülék meghibásodhat.

- Ha a légkondicionálót hosszú ideig nem használja, csatlakoztassa le a hálózati feszültségről. Ellenkező esetben a készülék károsodhat.

- Ne tegyen semmilyen tárgyat a légkondicionálóra. Ez a készülék károsodását okozhatja.

- A belső tisztítással kapcsolatban mindig forduljon a márkakereskedőhöz vagy egy hivatalos szervizközponthoz. Ne használjon agresszív tisztítószereket, amelyek korróziót okozhatnak és megrongálhatják a készüléket. Az agresszív tisztítószer a készülék meghibásodását is okozhatja, valamint tűz- és áramütés-veszélyt idézhet elő.

- Csokkent fizikai, erzekelesi vagy szellemi kepessegű, tapasztalattal es gyakorlattal nem rendelkező szemelyek (es gyerekek) felugyelet nelkul nem hasznalhatjak a keszuleket, hacsak a biztonsagukert felelős szemelyek előzőleg erre ki nem oktattak őket.

• Gyerekek ne jatsszanak a keszulekkel.

VIGYÁZAT

Felszerelés

• A légkondicionáló felszerelése vagy javítása után mindig ellenőrizze, hogy nem szivárog-e a hűtőközeg. Ellenkező esetben a készülék károsodhat.
• A kondenzvíz jó elvezetése érdekében helyesen készítse el a vízelvezetést. Ellenkező esetben a készülék károsodhat.
• A készüléket vízszintezve kell felszerelni.
• A légkondicionálót olyan helyen szerelje fel, ahol a kültéri egység zaja vagy a kimeneti gáz nem okoz kényelmetlenséget a szomszédoknak. Ellenkező esetben meggyűlhet a baja a szomszédokkal.
• A készüléket legalább két emberrel vagy emelővillás targoncával kell szállítani. Ellenkező esetben súlyos sérülés keletkezhet.
• Ne szerelje a készüléket olyan helyre, ahol az közvetlenül ki van téve tengeri szélnek (sós permetnek). Ez a készülék károsodását okozhatja.

Üzemeltetés

• A légkondicionáló hideg légáramlata ne érjen közvetlenül embert, állatot vagy növényt. Ellenkező esetben súlyos sérülés keletkezhet.
• Ne használja a készüléket speciális célokra, pl. étel, műalkotások stb. megóvására. Ez egy fogyasztói klímaberendezés, nem pedig precíziós hűtőrendszer. Ez halált, tűzet vagy áramütést okozhat.
• Ne torlaszolja el a be- vagy kilépő levegőáramot. Ez robbanást okozhat, vagy a készülék károsodhat.
• A légkondicionáló tisztításához ne használjon erős tisztítószert vagy oldószert, illetve vízpermetet. A tisztogatáshoz puha rongyot használjon. Ellenkező esetben súlyos sérülés keletkezhet vagy a készülék meghibásodhat.
• A levegőszűrő eltávolításakor ne érintse meg a készülék fém alkatrészeit. Ellenkező esetben súlyos sérülés keletkezhet vagy a készülék meghibásodhat.
• Ne tegyen semmilyen tárgyat a légkondicionálóra. Ez a készülék károsodását okozhatja.
• Tisztítás után mindig biztonságosan rögzítse a szűrőt. Kéthetente, vagy szükség esetén gyakrabban tisztítsa meg a szűrőt.
• A légkondicionáló működése közben a levegő be- és kimeneti nyílásain ne dugja be a kezét és semmilyen más tárgyat. Ez áramütést okozhat.
• Ne igya meg a légkondicionálóból elvezetett kondenzvizet. Ez súlyos egészségkárosodást okozhat.
• A készülék tisztításakor, javításakor vagy karbantartásakor használjon biztosan álló széket vagy létrát. Ennek be nem tartása súlyos sérülést okozhat vagy a készülék meghibásodhat.
• A távvezérlőben ne használjon vegyes típusú elemeket, vagy használt és új elemeket vegyesen. Ellenkező esetben a készülék károsodhat.
• Ne töltse és ne szerelje szét az elemeket. Ellenkező esetben robbanás, tűz vagy súlyos sérülés keletkezhet.
• Ha az elemböl folyadék szivárog, hagyja abba a távvezérlő használatát. Ha az elemekböl szivárgó folyadék a ruhájára vagy a börére kerül, tiszta vízzel mossa le. Ellenkező esetben súlyos sérülés keletkezhet.
• Ha lenyeli az elemből szivárgó folyadékot, alaposan mossa ki a száját és forduljon orvoshoz. Ellenkező esetben súlyos egészségkárosodás keletkezhet.

Üzemi tartományok

A következő táblázat a légkondicionáló üzemi hőmérséklet-tartományait mutatja.

Kapacitás Mód Beltéri hőmérséklet Kultéri hőmérséklet
9,12k	Hűtés 18 °C~32 °C -10 °C~48 °C
	Fűtés 16 °C~30 °C -10 °C~24 °C
18,24k	Hűtés 18 °C~32 °C -15 °C~48 °C
	Fűtés 16 °C~30 °C -10 °C~24 °C

TARTALOMJEGYZÉK

2 ENERGIA-TAKARÉKOSSÁGI JAVASLATOK

3 FONTOS BIZTONSÁGI ELÓÍRÁSOK

7 A HASZNÁLATBA VÉTEL ELÖTT

7 Összetevők

8 A távvezérlő használata

10 ALAPFUNKCIÓK

10 A szoba lehütése

10 Fütés a szobában

10 Nedvesség eltávolítása

11 A szoba szellőztetése

11 A ventilátor sebességének beállítása

11 A levegőáramlás irányának beállítása

11 Időzítés beállítása

11 - Az óraidő beállítása

12 - A légkondicionáló automatikus bekapcsolása a megadott időpontban

12 - A légkondicionáló automatikus bekapcsolása a megadott időpontban

12 - Az időzítő beállításának törlése

12 - Alvás üzemmód beállítása

13 SPECIÁLIS FUNKCIÓK

13 A szobahőmérséklet gyors változtatása

13 Beltéri levegő tisztítása

13 Automatikus átváltás üzemmód

13 A pillanatnyi energiafelhasználás megjelenítése.

14 Automatikus működés

14 Automatikus átváltás üzemmód

15 Csendes működés

15 Energiavezérlés üzemmód

15 Kijelző fényereje

16 Az egyérintéses lágy levegő használata

16 A légkondicionáló használata távvezérlő nélkül

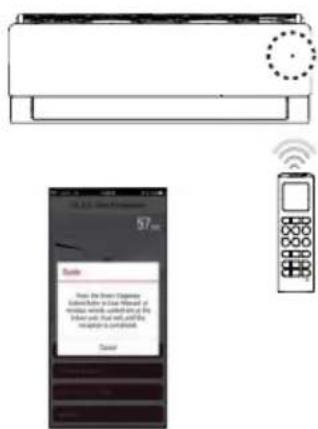

17 Smart Diagnosis

18 A légkondicionáló automatikus újraindítása

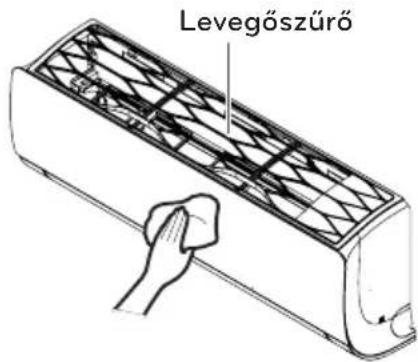

19 KARBANTARTÁS

21 A levegőszűrő tisztítása

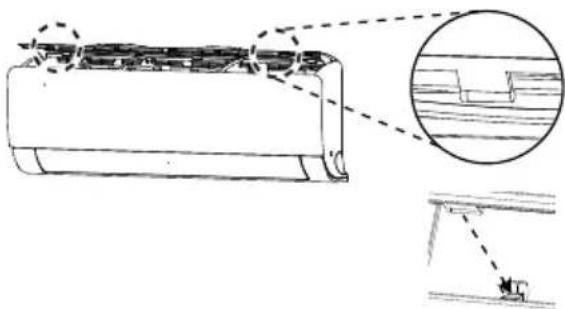

21 A levegőszűrő visszahelyezése

22 HIBAELHÁRÍTÁS

22 Öndiagnózis

22 Mielött a szervizt hívná

A HASZNÁLATBA VÉTEL ELÖTT

Összetevők

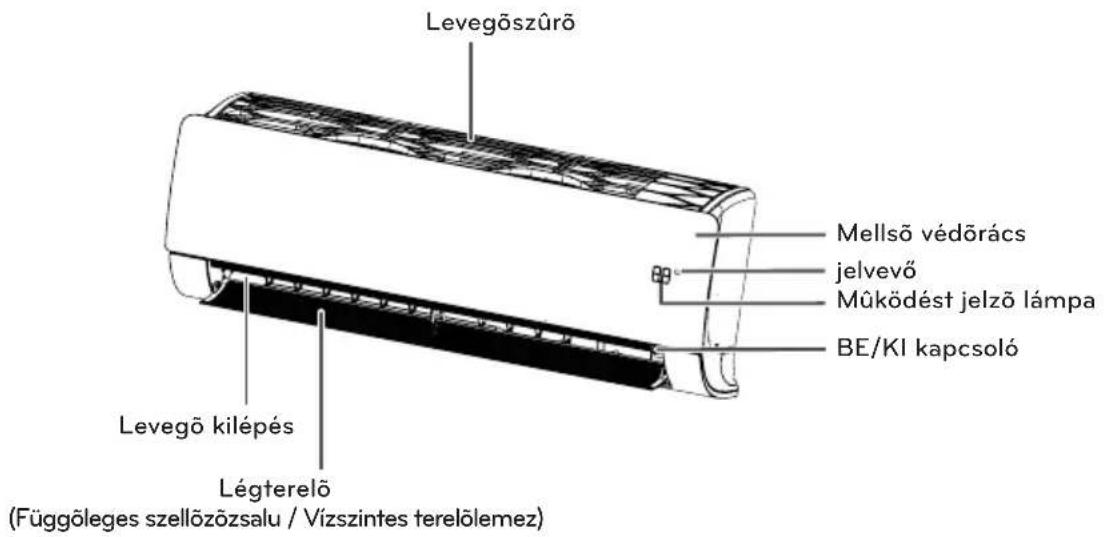

Beltéri egységek

Levegőszűrő Mellső védőrács jelvevő Működést jelző lámpa BE/KI kapcsoló Levegő kilépés Légterelő (Függöleges szellőzőzsalu / Vízszintes terelőlemez)

* A funkció lehet változtatni szerint egyfajta modellt.

! MEGJEGYZÉS

Az üzemjelző lámpák száma és helye a légkondicionáló típusától függően változhat.

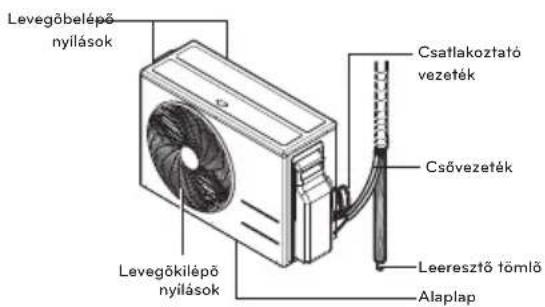

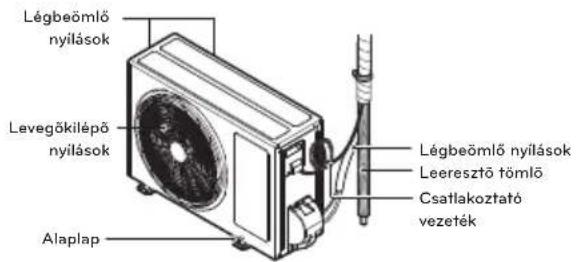

Kültéri egység

9,12k 18k

Légbeömlő nyilások Levegőkilépő nyilások Alaplap Légbeömlő nyilások Leeresztő tömlő Csatlakoztató vezeték

Levegőbelépő nyilások Csatlakoztató vezeték Csővezeték Levegőkilépő nyilások Leeresztő tömlő Alaplap

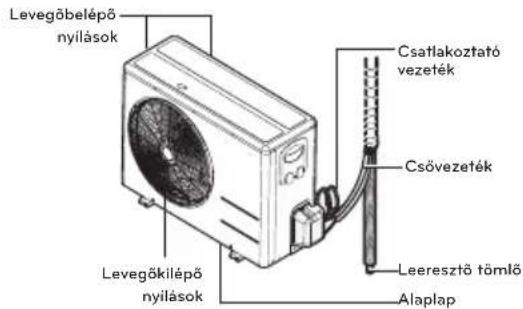

24k

Levegőbelépő nyilások Csatlakoztató vezeték Csővezeték Levegőkilépő nyilások Leeresztő tömlő Alaplap

* A funkció lehet változtatni szerint egyfajta modellt.

A távvezérlő használata

A légkondicionálót a mellékelt távvezérlővel kényelmesen lehet vezérelni. A további funkciók gombjai a távvezérlő fedele alatt találhatók.

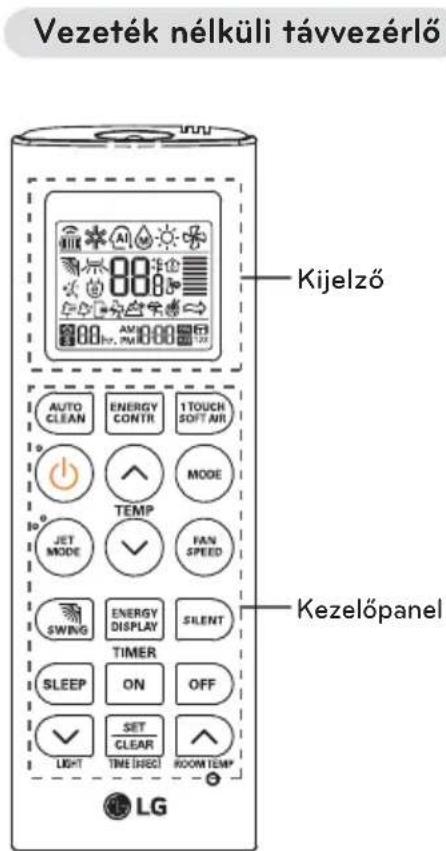

Vezeték nélküli távvezérlő Kijelző AUTO CLEAN ENERGY CONTR 1 TOUCH SOFT AIR I MODE TEMP JET MODE FAN SPEED SWING ENERGY DISPLAY SILENT TIMER SLEEP ON OFF SET CLEAR ROOM TEMP LIGHT TIME (RED) LG

VIGYÁZAT

Az alábbi elővigyázatosságok szükségesek, ha Franciaország számára készült modellekről van szó. Ha a Csak Fütés Mód van beállítva, akkor a Hütés / Automatikus Átváltás / Párátlanítás művelet nem elérhető, és a Fütés / Levegőkeringtetés művelet elérhető. Ha a készüléket kikapcsolja, mialatt a vezeték nélküli távvezérlő a Hütés / Automatikus Átváltás / Párátlanítás műveletre van állítva, akkor a készülék nem kapcsol be újra. Kapcsolja ki a készüléket, miután a vezeték nélküli távvezérlő a Fütés / Levegőkeringtetés műveletre van állítva, majd kapcsolja be újra.

Kezel - panel	Kijelz Leírás
		Automatikus tisztítás gomb: állítsa be a speciális funkciót.
[TZBY]		Egyérintéses lágy levegő gomb: a közvetlen légáramlás egyszerű elterelése.
[CSKH]		Automatikus alvás üzemmód gomb*: Az automatikus alvás-üzemmód beállítása.
		Hőmérséklet-beállító gombok: Hűtés vagy fűtés üzemmódban a helyiség kívánt hőmérsékletének beállítása.
		Be-/kikapcsoló gomb: A tápfeszültség be- és kikapcsolása.
		Beltéri ventilátor sebességbeállító gombja: A ventilátor sebességének beállítása.
		Üzemmódválasztó gomb*: Az üzemmód kijelölése.Hűtés (✗) / Automatikus működés vagy automatikus váltás (Al) / Páramentesítés (◇) / Fűtés (☀) / Levegőkeringtetés (♣)
		Gyors hűtés/fűtés gomb*: A beltéri hőmérsékletet rövid idő alatt lehúti vagy felfúti.
	[SIGNER]	Levegőáramlás iránya gomb: A levegőáramlás vízszintes vagy függőleges irányának beál-lítása.
[SIGNER]	[SIGNER]	Időzítő gomb: a kezdés/befejezés időpontjának beállítása.
ENERGYCONTRROOM TEMP	[SIGNER]	Navigáló és funkciógomb*: Az idő és a speciális funkciók beállítása.CSENDES működés bekapcsolása / E/VEZÉRLÉS üzemmód/ tisztítás csendes üzemmód és E/VEZÉRLÉS bekapcsolása együtt nem használható.
[SIGNER]	[SIGNER]	A beltéri egység kijelzőjének fényereje.
ENERGYDISPLAY	-	Energia megjelenítés gomb: állítsa be, hogy megjelenjenek-e az energiával kap-csolatos információk.
SETCLEARTIME DSEC	-	Beállítás/törlés gomb: Funkciók be- és kikapcsolása. A pontos idő beállítása is elvégezhető, ha 3 másodpercig nyomva tartja.
O	-	Reset gomb: A légkondicionáló beállítá-sainak alaphelyzetbe állítása.

* A típustól függően előfordulhat, hogy egyes funkciók nem használhatók.

Az elemek behelyezése

A távvezérlő használatba vétele előtt helyezze bele az elemeket. Az elemek típusa AAA (1,5 V).

1 Vegye le az elemtartó fedelét.

2 Helyezze be az új elemeket + és - ügyeljen a helyes polaritásra.

3 Tegye vissza az elemtartó fedelét.

MEGJEGYZÉS

Ha a távvezérlő kijelzője halványodni kezd, cserélje ki az elemeket.

A távvezérlő-tartó felszerelése

A tartót közvetlen napsütéstől védett helyen szerelje fel.

1 Válasszon biztonságos és könnyen elérhető helyet.

2 A tartót erősen rögzítse a két csavarral.

3 A távvezérlőt csúsztassa a tartóba.

A használat módja

A távvezérlőt irányítsa a légkondicionáló alján található jelvevő felé.

- A távvezérlő más elektronikus készülékeket is bekapcsolhat, ha feléjük irányítja. Ügyeljen arra, hogy a távvezér-lőt a légkondicionáló jelvevője felé irányítsa.

- A helyes működés érdekében a jeladót és a jelvevőt puha kendővel tisztítsa.

ALAPFUNKCIÓK

A szoba lehütése

(Hütés üzemmód)

1 A ⏻ gombbal kapcsolja be a készüléket.
2 A hűtés üzemmód beállításához többször nyomja meg a 📂gombot.
- A kijelzón jelenik meg.

3 A ⬇ vagy ⬇ gombot megnyomva állítsa be a kívánt hőmérsékletet.
- A hőmérsékletet a 18 °C (64 °F) \~ 30 °C (86 °F) tartományban lehet beállítani.

Fütés a szobában

(Fűtés üzemmód)

1 A ⏻ gombbal kapcsolja be a készüléket.
2 A hűtés Fűtés beállításához többször nyomja meg a ^NODE gombot.
- A kijelzón ♡jelenik meg.

3 A ⬇ vagy ⬇ gombot megnyomva állítsa be a kívánt hőmérsékletet.
- A hőmérsékletet a 16 °C (60 °F) \~ 30 °C (86 °F) tartományban lehet beállítani.

Nedvesség eltávolítása (Páramentesítés)

Ebben az üzemmódban a készülék a nagy páratartalmú környezetből vagy esős időszakban eltávolítja a felesleges páratartalmat, ezzel megelőzi a penész megtelepedését. Ebben az üzemmódban az optimális páratartalom fenntartása érdekében a szobahömér séklet és a ventilátorsebesség beállítása automatikus.

1 A ⏻ gombbal kapcsolja be a készüléket.
2 A páramentesítő funkció bekapcsolásához többször nyomja meg a MODE gombot.
- A kijelzón ♠jelenik meg.

• Ebben az üzemmódban a szobahőmérsékletet nem lehet beállítani, mert ez a beállítás automatikus. A szobahőmérséklet a kijelzőn se jelenik meg.

! MEGJEGYZÉS

A csak hűtő típusokkal ez a funkció nem használható.

A szoba szellőztetése (levegőkeringtetés)

Ebben az üzemmódban a készülék a szobahőmérséklet megváltoztatása nélkül keringteti a beltéri levegőt.

1 A ⏻ gombbal kapcsolja be a készüléket.

2 A levegőkeringtető funkció bekapcsolásához többször nyomja meg a NODE gombot.

- A kijelzón ♗jelenik meg.

AM12:00

3 A ventilátor sebességének beállításához nyomja meg a FAN SPEED gombot.

A ventilátor sebességének módosítása

1 Nyomja meg többször a fAN gombot a ventilátor sebességének módosításához

- Válassza a ⇌ lehetőséget, ha természetes levegőt szeretne. A ventilátor sebessége automatikusan módosul

Kijelző		Sebesség
Megjegyzés	beltéri egység
		Magas
		Közepes - Magas
		Közepes
		Közepes - Alacsony
		Alacsony
	hőmérséklet beállításához	Természetes Szél

MEGJEGYZÉS

A beltéri egység kijelzője csak 5 másodpercig jelenik meg, majd visszatér a hőmérséklet beállításához.

A levegőáramlás irányának beállítása

1 A levegőáramlást vízszintes irányának beállításához nyomja meg többször a gombot.

- A levegőáramlás irányának automatikus beállításához válassza a lehetőséget.

MEGJEGYZÉS

• Egyes típusokban a levegőáramlás függőleges irányban nem állítható.
• A levegöterelő önkényes beállítása a készülék meghibásodását okozhatja.
• A légkondicionáló újraindítás után az előzőleg beállított levegőáramlási iránnyal indul újra, ezért előfordulhat, hogy a légterelő iránya nem felel meg a távvezérlőn kijelzett ikonnak. Ilyen esetben a megnyomásával ismét állítsa be a levegőáramlás irányát.

Időzítés beállítása

Az időzítő funkcióval energiát takaríthat meg és hatékonyabban használhatja a légkondicionálót.

Az óraidő beállítása

1 3 mp-nél hosszabb ideig tartsa nyomva a SET CLEAR gombot.

- Az AM/PM ikon villog a kijelző alján.

2 A √ vagy ▲ gombbal válassza a percet.
3 A befejezéshez nyomja meg a SET CLEAR gombot.

A légkondicionáló automatikus bekapcsolása a megadott időpontban

1 Nyomja meg a ON gombot.

- A következő ikon villog a kijelző alján.

2 A √ vagy ▲ gombbal válassza a percet.
3 A befejezéshez nyomja meg a SET CLEAR gombot.
4 Az időzítő beállításakor az óraidő és az ON ikon jelenik meg a kijelzőn, ez jelzi, hogy az időbeállítás megtörtént.

A légkondicionáló automatikus bekapcsolása a megadott időpontban

1 Nyomja meg a OFF gombot.

- A következő ikon villog a kijelző alján.

2 A √ vagy ▲ gombbal válassza a percet.
3 A befejezéshez nyomja meg a SET CLEAR gombot.
4 Az időzítő beállításakor az óraidő és az OFF ikon jelenik meg a kijelzőn, ez jelzi, hogy az időbeállítás megtörtént.

Az időzítő beállításának törlése

1 Nyomja meg a ON vagy a OFF gombot az időzítő beállításának törléséhez
2 Nyomja meg a SET CLEAR gombot.

- Minden időzítés törléséhez, nyomja meg a SET CLEAR gombot.

Alvás mód beállítása

Az alvás mód használatával a légkondicionáló automatikusan kikapcsol, amikor Ön aludni megy.

1 Nyomja meg a ⏻gombot a készülék bekapcsolásához.
2 Nyomja meg a SLEEP gombot
3 Nyomja meg a √ vagy a ∧ gombot az óra kiválasztásához (maximum 7 óra).
4 4. Nyomja meg a SET CLEAR gombot a befejezéshez

• A jelenik meg a kijelzön alvás módban.
  * Példa) 1Hr

[kijelző]

[beltéri egység kijelzője]

18°C 1hr. AM 12:00

! MEGJEGYZÉS

• Hütés és Párátlanítás módban a hőmérséklet 1 fokkal nő 30 perc után, majd további 1 fokkal nő további 30 perc után, a kényelmesebb alvás érdekében.
• A hőmérséklet maximum 2 fokkal nő a beállított hőmérséklettől kezdődően.
• A ventilátor sebessége alvás módban nem módosítható. Rendkívül alacsony ventilátorsebesség kerül beállításra hűtésnél, és alacsony ventilá-torsebesség kerül beállításra fűtésnél.
• A beltéri egység kijelzője 1 óra 7 óra közötti értéket jelez ki, amely csak 5 má-sodpercig jelenik meg, majd visszatér a hőmérséklet beállításához.

SPECIÁLIS FUNKCIÓK

A légkondicionálónak több speciális funkciója is van.

A szobahőmérséklet gyors változtatása

(Jet Cool/Heat üzemmód)

Ebben az üzemmódban a beltéri levegőt nyáron gyorsan le lehet hűteni, télen gyorsan fel lehet fűteni.

1 A ⏻ gombbal kapcsolja be a készüléket.

2 Nyomja meg a MODE gombot.

- A kijelzón P _0 jelenik meg.

Po AM12:00

• A gyors hütés üzemmódban 30 percig erős, 18 °C (64 °F)-os levegőáramlás lép ki a készülékből.
• A gyors fütés üzemmódban 30 percigerős, 30 °C (86 °F)-os levegőáramlás lép ki a készülékböl.

MEGJEGYZÉS

• A levegőkeringtetés, automatikus vagy automatikus átváltás üzemmódban ez a funkció nem használható.
• A típustól függően előfordulhat, hogy a funkció nem használható.

Beltéri levegő tisztítása

Automatikus tisztítás funkció

Hütés és páramentesítés üzemmódban a beltéri készülékben nedvesség keletkezik. Az automatikus tisztítás ezt a nedvességet távolítja el.

1 A ⏻ gombbal kapcsolja be a készüléket.

2 Nyomja meg a. AUTO CLEAN

- A kijelzón ≡jelenik meg.

- Ha kikapcsolja a tápellátást, a ventilátor 30 percig tovább működik és megtisztítja a beltéri egység belsejét.

MEGJEGYZÉS

Az automatikus tisztítás működése közben egyes gombok nem használhatók.

A pillanatnyi energiafel- használás megjelenítése.

A funkció a beltéri egység működése közben felvett elektromos energiát jelzi ki.

1 A ⏻ gombbal kapcsolja be a készüléket.

2 Nyomja meg a. ENERGY DISPLAY

- A beltéri egység kijelzőjén egy ideig a pillanatnyi teljesítmény látható.

MEGJEGYZÉS

- A vezeték nélküli távvezérlő nem jelzi ki külön a funkcióba való belépést.

- A tényleges teljesítmény eltérhet a kijelzett teljesítménytől.

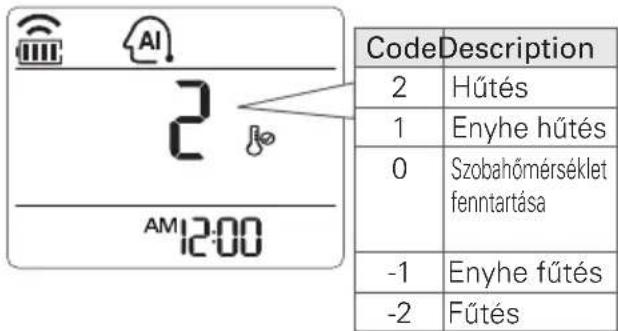

Automatikus működés (mesterséges intelligencia)

Csak hütő típusok

Ebben az üzemmódban a hömérsékletet és a ventilátor sebességét a szobahömérsékletnek megfelelően az elektronika automatikusan állítja be.

1 A ON OFF gombbal kapcsolja be a készüléket.
2 Az automatikus üzemmód beállításához többször nyomja meg a ⏻gombot.
3 Ha a hömérséklet kisebb vagy nagyobb mint a kívánt hömérséklet, a ⬆vagy megnyomásával válassza a megfelelő üzemmód-kódot.

Code Description 2 Hútés 1 Enyhe hútés 0 Szobahómér séklet fenntartása -1 Enyhe fútés -2 Fútés

! MEGJEGYZÉS

• Ebben az üzemmódban a ventilátor sebessége nem állítható, de a légterelő automatikusan mozgatható.
• A típustól függően előfordulhat, hogy a funkció nem használható.

Automatikus átváltás üzem- mód

Ez az üzemmód a beállított hömérséklet ±2 °C pontosságú fenntartásához automatikusan váltja az üzemmódot.

1 A ⏻ gombbal kapcsolja be a készüléket.
2 A automatics' átváltás üzemmód beál-lításához többször nyomja meg a NODE gombot.

- A kijelzón AIjelenik meg.

3 A ⬇ vagy ⬇ vagy gombot megnyomva állítsa be a kívánt hőmérsékletet.

- A hömérsékletet a 18 °C (64 °F) \~ 30 °C (86 °F) tartományban lehet beállítani.

4 A ventilátor sebességének beállításához nyomja meg többször a FAN SPEED gombot.

MEGJEGYZÉS

A típustól függően előfordulhat, hogy a funkció nem használható.

Csendes működés

A kültéri egységek zajának csökkentésével kevésbé zavarja a szomszédokat.

A kültéri egység hangnyomása hütés és fütés üzemmódban 3 dB-lel csökken a névleges zajhoz képest.

1 A ⏻ gombbal kapcsolja be a készüléket.

2 nyomja meg a SILENT.

- A kijelzón jelenik meg.

A csendes üzemmód a következő hőmérsékletek beállítása esetén lehetséges:

• Hütés: 18 °C (64 °F) \~ 30 °C (86 °F) belső hőmérséklet, Külső hőmérséklet 18 °C (64 °F) \~ 43 °C (109 °F).
• Fütés: 16 °C (60 °F) \~ 30 °C (86 °F) belső hőmérséklet, Külső hőmérséklet 6 °C (43 °F) \~ 24 °C (75 °F).

MEGJEGYZÉS

• A beállítás csak bekapcsolt (ON) állapotban végezhető. csendes üzemmód és E/VEZERLÉS bekapcsolása együtt nem használható. Ha csendes üzemmódban megnyomja az E/Control gombot, a csendes mód kikapcsolódik és az E/Vezérlés lép életbe.
• A kültéri egység csendes üzemmódjában a kapacitás csökkenhet.
• A levegőkeringtetés és párásítás üzem- módban ez a funkció nem használható.

Energiavezérlés üzemmód

Ez energiatakarékos üzemmódot jelent. (A beállítás levegőhűtés üzemmódban használható.)

1 lépés : A teljesítmény-felvétel hűtés üzemmódban 20%-kal csökken a névleges kapacitású üzemmódhoz képest.
2 lépés : A teljesítmény-felvétel hütés üzemmódban 40%-kal csökken a névleges kapacitású üzemmódhoz képest.

1 A ⏻ gombbal kapcsolja be a készüléket.
2 Nyomja meg a ENERGY CONTR.
- A kijelzón ♘jelenik meg.

80 AM12:00

60 AM12:00

1 lépés 2 lépés

80 分

60 ⊕ ♣

A Energiavezérlés üzemmód a következő hőmérsékletek beállítása esetén lehetséges:

- Hütés: 18 °C (64 °F) \~ 30 °C (86 °F) belső hőmérséklet, Külső hőmérséklet 21 °C(70 °F) \~ 32 °C (90 °F)

! MEGJEGYZÉS

• A hűtés üzemmódban ez a funkció használható.
• A vezeték nélküli távvezérlő E/Control gombjának minden megnyomásakor az „1Step“, „2Step“, „funkciók kikapcsolása” váltakozik és kapcsolódik be. 5 másodpercre a kívánt kömérséklet jelenik meg.
• A kültéri egység csendes üzemmódjában a kapacitás csökkenhet.

Kijelző fényereje

A beltéri egység kijelzőjének fényereje állítható.

1 Nyomja meg a(z)

gombot.

Kapcsolja be/ki a kijelző képernyőjét.

! MEGJEGYZÉS

A típustól függően előfordulhat, hogy a funkció nem használható.

Az egyérintéses lágy levegő használata

(kényelmes légterelés)

A kényelmes légterelés funkció úgy állítja be a légterelő zsalut egy megadott helyzetbe, hogy az áramló levegő ne közvetlenül a helyiségben tartózkodókat érje.

1 A ⏻ gombbal kapcsolja be a készüléket.

2 A TOUGH gombot többször megnyomva válassza ki a kívánt irányt.

- vagy jelenik meg a kijelzön.

[kijelző]

[beltéri egység kijelzője]

[beltéri egység kijelzője]

- A kényelmes légterelés üzemmódban a MODE vagy JET MODE gombot megnyomva a funkció kikapcsolódik.

- A kényelmes légterelés üzemmódban a gombot megnyomva a funkció ki-kapcsolódik és az automatikus függőleges legyezés kapcsolódik be.

- A funkció kikapcsolt állapotában a vízszintes zsalu a beállított üzemmódnak megfelelően automatikusan működik.

- A beltéri egység kijelzője csak 5 másodpercig jelenik meg, majd visszatér a hőmérséklet beállításához.

A légkondicionáló használata távvezérlő nélkül

Ha a távvezérlő nem használható, a légkondicionálót a Be/Ki kapcsolóval lehet üzemeltetni. A ventilátor sebessége azonban nagy.

1 Nyissa ki a vízszintes légterelő zsalut.

2 Nyomja meg a Be/Ki gombot.

! MEGJEGYZÉS

A léptetőmotor meghibásodása esetén a vízszintes zsalu gyorsan nyílik ki.

* A funkció lehet változtatni szerint egyfajta modellt.

- Hütő és fütő típus esetén az üzemmód a szobahömérséklettöl függően vált.

Szobahőm Beáll. hőm. Üzemmód
21 °C alatt 24	°C	Fűtés üzem-mód
21 °C felett és 24 °C alatt	23 °C	Pára-mentesítés
24 °C felett 22	°C	Hűtés üzem-mód

- Hütő típus esetén a beállított hómérséklet 22 °C.

Smart Diagnosis

A Smart Diagnosis lehetővé teszi a készülék karbantartási információinak kényelmes el-lenőrzését.

• A légkondicionáló működési állapotának egyszerű ellenőrzése.
• A hibaüzenetek egyszerű megértése.
• Elősegíti a készülék teljesítményének javítását és az élettartam növelését.

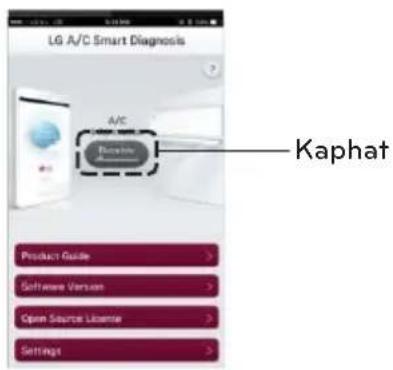

1 Keresse meg és töltse le az 'LG A/C Smart Diagnosis' alkalmazást a Google play vagy az App store áruházakban.
2 Kattintson a "Kaphat" gombra a telefonja fő képernyőjén.

LG A/C Smart Diagnosis A/C Kaphat Product Guide > Software Version > Open Source License > Settings >

3 Nyomja meg a vezeték nélküli távvezérlő gombját és ezzel egyidejűleg 5 másodpercig célozzon a beltéri egységre.

4 Tartsa a telefonját közel a beltéri egységhez. A jelzőkészülék hangjelzéseit a telefon észleli.

5 Hagyja jóvá a kapott információt a telefon- ján.

LH A/C Smart Diagnosis #P Diagnoses Percept 100% Patients Nephronectomy 30,0° Cock 29,0° 28,3° Patient Rating Low Patient Progression 4065.9 ° Duration Time 3 min. Total Incontinence Normal Not specified (Yes) LR

! MEGJEGYZÉS

A környezeti zaj legyen minimális, különben a telefon lehet, hogy nem megfelelően észleli a beltéri egységtől származó hangjelzéseket.

A légkondicionáló automatikus újraindítása

Ha áramkimaradás után a légkondicionáló újraindul, ez a funkció megtartja a korábbi beállításokat. A gyári alapbeállítás szerint ez a funkció be van kapcsolva.

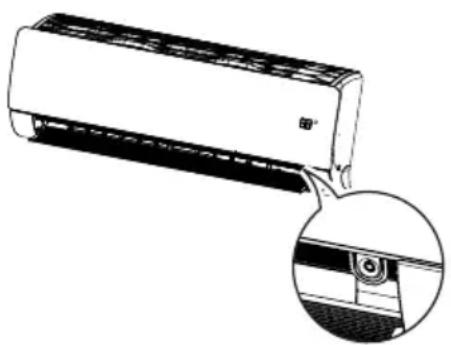

Automatikus újraindító üzemmód

1 Nyissa ki a vízszintes légterelő zsalut.
2 Nyomja meg és 6 mp-ig tartsa nyomva a Be/Ki gombot.

- A készülék kétszer hangjelzést ad és a lámpa 4 alkalommal duplán felvillan.

* A funkció lehet változtatni szerint egyfajta modellt.
- A funkció ismételt bekapcsolásához nyomja meg és 6 mp-ig tartsa nyomva a Be/Ki gombot. A készülék kétszer hangjel-zést ad és a lámpa 4 alkalommal felvillan.

! MEGJEGYZÉS

Ha a Be/Ki gombot 6 másodperc helyett 3 – 5 másodpercig tartja nyomva, a készülék teszt-üzemmódba kapcsol. Teszt-üzemmódban a készülék 18 percig erős légáramlást fúj ki, majd visszatér a gyári alapbeállításokra.

KARBANTARTÁS

Ha hosszabb ideig nem hasznalja a legkondicionalot, a kifogastalan allapot fenntartasa erdekeben szaritsa ki.

1 3-4 oraig ventilator-uzemmodban műkodtetve alaposan szaritsa ki a legkondicionalot, majd csatlakoztassa le a halozati feszultsegről. A legkondicionaloban maradt nedvesseg belső karosodast okozhat.
2 A legkondicionalo ismetelt uzembe helyezese előtt 3-4 oraig ventilator-uzemmodban műkodtetve ujra szaritsa ki a keszulek belsejet. Ezzel megszuntethetők a nedvesseg altal es-etleg okozott kellemetlen szagok.

Az optimális teljesítmény fenntartása és az üzemkimaradás megelőzése érdekében rendszeresen tartsa karban a készüléket.

* A típustól függően előfordulhat, hogy nem használható.

Levegőszűrő

* A funkció lehet változtatni szerint egyfajta modellt.

Típus Leírás intervallum
Levegőszűrő Lásd: „A levegőszűrő tisztítása”. 2 hét
Beltéri egységek	A beltéri készülék felületét puha, száraz törlőkendővel tisztítsa. Rendszeresen
	Tisztítsa meg a kondenzvíz-elvezető csövet. 4-havonta
	Tisztítsa meg a kondenzvíz-elvezető tálcát. Évente egyszer
	Alaposan tisztítsa meg a hőcserélőt. Évente egyszer
	Cserélje ki a távvezérlő elemeit. Évente egyszer
Kültéri egység	A hőcserélő csőkígyóinak és a panel nyílásainak tisztításához használjon gözt.Kérje szakember tanácsát.)	Rendszeresen
	Clean the fan. Évente egyszer
	Tisztítsa meg a kondenzvíz-elvezető tálcát. Évente egyszer
	Ellenőrizze a ventilátor-szerelvény szoros rögzítését. Évente egyszer
	Sűrített levegővel ellenőrizze az elektromos alkatrészeket. Évente egyszer
	Sűrített levegővel tisztítsa meg az elektromos alkatrészeket. Évente egyszer

! VIGYÁZAT

• Minden karbantartási tevékenység előtt kapcsolja ki a készüléket és csatlakoztassa le a hálózati feszültségről, egyébként áramütés veszélye áll fenn.
• A szűrők tisztításához ne használjon 40 °C-nál melegebb vizet. Ez deformációt vagy elszíneződést okozhat.
• A szűrők tisztításához ne használjon illékony anyagokat. Ezek károsíthatják a készüléket felületét.
• Ne mossa vízzel a 3M szűrőt, mert a szűrő megrongálódhat. (opcionális)

! MEGJEGYZÉS

• A szűrők helye és alakja típustól függően változhat.
• A kültéri egység hőcserélőjének csőkígyóit rendszeresen tisztítani kell, mert a felgyült szennyeződés csökkentheti a hatékonyságot és növelheti a energiafogyasztást.

A levegőszűrő tisztítása

Kéthetente, vagy szükség esetén gyakrabban tisztítsa meg a levegőszűrőt.

1 Kapcsolja ki a készüléket és csatlakoztassa le a hálózati feszültségről.
2 Fogja meg a levegőszűrő gombját, Kissé emelje fel.

* A funkció lehet változtatni szerint egyfajta modellt.

3 Fogja meg a levegőszűrő gombját, kissé emelje fel és vegye ki a készülékből.

* A funkció lehet változtatni szerint egyfajta modellt.

4 Porszívóval vagy meleg vízzel tisztítsa meg a szűrőt.

- Makacs szennyeződés esetén langyos mosogatószeres vízben mossa ki.

5 Árnyékban szárítsa meg a szűrőt.

MEGJEGYZÉS

A légszűrőt lehet törni, ha azt hajlított.

A levegőszűrő visszahelyezése

Kéthetente, vagy szükség esetén gyakrabban tisztítsa meg a levegőszűrőt.

1 Kapcsolja ki a készüléket és csatlakoztassa le a hálózati feszültségről.

2 A levegőszűrő kapcsait illessze az elülső rácsba.

3 A szűrő rögzítéséhez nyomja le a kapcsokat.

4 Oldalról nézve ellenőrizze a levegőszűrő helyes beillesztését.

A levegőszűrő beszerelése helytelen, por és más anyag jut a beltéri egységbe. Ha megnézi a beltéri egység magasabb, mint, állíthatja össze a felső szűrő könnyen.

HIBAELHÁRÍTÁS

Öndiagnózis

A készülékben beépített öndiagnosztikai funkció van. Hiba esetén a beltéri egység lámpája 2 má- sodpercenként felvillan. Ilyen esetben értesítse a viszonteladót vagy a szervizt.

Mielött a szervizt hívná

Mielött értesítené a szervizt, kérjük, ellenőrizze a következőket: Ha a probléma fennmarad, értesítse a szervizt.

Probléma Lehetséges ok Javítás
Égett szag érezhető és furcsa zaj hallható a készülékből.	-	Kapcsolja ki a készüléket, csatlakoztassa le a hálózati feszültségről és értesítse a szervizt.
A beltéri egységből víz szivárog akkor is, ha a páratartalom kicsi.
A hálózati kábel megrongálódott vagy túlzot-tan melegszik.
Egy kapcsoló, kismegszakító (biztonsági, ÉV) vagy biztosító nem megfelelően működik.
A légkondicionáló nem működik.	A légkondicionáló nem csatlakozik a hálózati feszültségre.	Ellenőrizze, hogy a hálózati kábel csatlakoztatva van-e a hálózati csatlakozóra.
	Egy biztosító kiolvadt vagy nincs hálózati tápfeszültség.	Cserélje ki a biztosítót vagy ellenőrizze a kismegszakítót.
	Áramkimaradás van.	Áramkimaradás esetén kapcsolja ki a légkondicionálót. Ha a hálózati feszültség visszatért, várjon 3 percet, majd kapcsolja be a légkondicionálót.
	A feszültség túl nagy, vagy túl kicsi.	Ellenőrizze a hálózati kismegszakítót.
	A légkondicionáló automatikusan kikapcsolt a beállított időpontban.	Ismét nyomja meg a bekapcsoló gombot.
Probléma Lehetséges ok Javítás
A légkondicionáló nem fúj hideg levegőt.	Nem megfelelő a lev-egőkeringés.
	A levegőszűrő szen-nyezett.
	A helyiség hőmérsék-lete túl nagy.
	A hideg levegő eltávozik a helyiség-ből.
	A helyiség hőmérsék-lete nagyobb a beálli-tott hőmérsékletnél.
	Hőforrás van a közel-ben.
	A készülék levegőker-ingtetés üzemmódban van.
A ventilátor sebességét nem lehet állítani.	A készülék au-tomatikus, gyors vagy párátlanítás üzem-módban van.
A hőmérsékletet nem lehet állítani.	A készülék levegőker-ingtetés vagy gyors üzemmódban van.

LG

Life's Good
