MANUAL DE USUARIO USUW186K3A0 LG

8 Uso del telecomando

Por favor lea este manual detenidamente antes de utilizar su equipo y guárdelo para consultas futuras.

TIPO : MONTADO EN LA PARED

CONSEJOS PARA AHORRAR ENERGÍA

Estos consejos le ayudarán a reducir el consumo de energía cuando utilice el aire acondicionado. Podrá utilizar el aparato de aire acondicionado de forma eficiente siguiendo estas instrucciones:

• No enfríe excesivamente los espacios. Puede ser nocivo para su salud y consumirá más electricidad.
• Evite el paso de la luz solar con persianas o cortinas cuando esté utilizando el aire acondicionado.
• Mantenga las puertas y ventanas bien cerradas mientras tenga en funcionamiento el aire acondicionado.
• Ajuste la dirección del flujo de aire vertical u horizontalmente para que circule el aire en el interior.
• Aumente la velocidad del ventilador para enfriar o calentar el aire interior con rapidez y en periodo corto de tiempo.
• Abra las ventanas con regularidad para ventilar, porque la calidad del aire interior puede deteriorarse si se utiliza el aire acondicionado durante muchas horas.
• Limpie el filtro del aire una vez cada dos semanas. El polvo y las impurezas recogidas en el filtro de aire puede bloquear el flujo de aire o debilitar las funciones de refrigeración / deshumidificación.

Como referencia

Grape el justificante de compra en esta página, ya que será su prueba de compra para la garantía. Escriba aquí el número de modelo y el número de serie:

Número de modelo:

Número de serie:

Los encontrará en una etiqueta en el lateral de cada unidad.

Nombre del distribuidor:

Fecha de compra:

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR EL APARATO

Cumpla con las siguientes precauciones para evitar situaciones de peligro y garantizar un funcionamiento óptimo de su producto.

ADVERTENCIA

Puede sufrir lesiones de gravedad o mortales si ignora las instrucciones

PRECAUCIÓN

Puede sufrir lesiones menores o dañar el producto si ignora las instrucciones

ADVERTENCIA

• Este aparato lo pueden usar niños a partir de 8 años y personas con disminución de sus capacidades físicas, sensoriales o mentales, siempre que se haga bajo supervisión o tras haber recibido instrucciones para un uso seguro y habiendo comprendido los posibles peligros. No permita a los niños jugar con este aparato. No permita a los niños realizar la limpieza o el mantenimiento de usuario sin supervisión. Mantenga alejados a los niños menores de tres años, a menos que estén vigilados continuamente.
• Use un cortacircuitos reconocido entre la fuente de alimentación y la unidad. Debe instalarse un dispositivo de desconexión para desconectar adecuadamente todas las líneas de alimentación.
• Si el cable de alimentacion esta danado, debera ser sustituido por el fabricante, su agente de servicio opersonal con la cualificacion necesaria para evitar peligros.
• Las instalaciones o reparaciones realizadas por personas no cualificadas pueden dar lugar a peligros para usted y otras personas.
• Aparato deberá ser instalado de acuerdo con las normas nacionales de cableado.
• La información de este manual está dirigida a personal técnico cualificado, familiarizado con los procedimientos de seguridad y equipado con las herramientas e instrumentos de prueba adecuados.
• Lea detenidamente y cumpla con todas las instrucciones de este manual. De lo contrario, el aparato podría no funcionar correctamente, o producirse lesiones graves o mortales y daños materiales.
• Cuando el cable de alimentacion debe ser sustituido, trabajos de sustitucion se llevara a cabo unicamentepor personal autorizado utilizando unicamente piezas de repuesto originales.

Instalación

• Utilice un disyuntor y un fusible estándar que cumplan con la clasificación del aparato de aire acondicionado. En caso contrario, podría haber peligro de descargas eléctricas o fallos del aparato.
• Póngase en contacto con un servicio técnico autorizado para la instalación o cambio de ubicación del aparato de aire acondicionado. En caso contrario, podría haber peligro de lesiones graves o fallos del aparato.
• Utilice un enchufe y una toma con conexión a tierra. En caso contrario, podría haber peligro de descargas eléctricas o fallos del aparato.
• Instale correctamente el panel y la tapa de la caja de control. En caso contrario, podría haber peligro de descargas eléctricas o incendio.
• Instale una toma eléctrica y un disyuntor dedicados antes de utilizar el aparato de aire acondicionado. En caso contrario, podría haber peligro de descargas eléctricas o fallos del aparato.
• Utilice un disyuntor y un fusible estándar que cumplan con la clasificación del aparato de aire acondicionado. En caso contrario, podría haber peligro de descargas eléctricas o fallos del aparato.
• No modifique ni alargue el cable de alimentación. Si el cable de alimentación está pelado o deteriorado de cualquier otro modo, debe ser sustituido. Podría causar un incendio o descargas eléctricas.
• Tenga cuidado al desembalar o instalar el aparato de aire acondicionado. En caso contrario, podría haber peligro de lesiones graves o fallos del aparato.
• No instale el aparato de aire acondicionado sobre una superficie inestable, porque podría caerse. Podrían producirse lesiones graves o mortales o dañarse el producto.
• Utilice gas ininflamable (nitrogeno) para inspeccionar las fugas y purgar el aire; si utiliza aire comprimido o gas inflamable podría producirse un incendio o una explosion.

Funcionamiento

• No deje el aire acondicionado en funcionamiento durante un tiempo prolongado si la humedad es muy alta o si se ha dejado abierta una puerta o una ventana. En caso contrario, podría dañarse el producto.
• Asegúrese de que el cable de alimentación no esté tenso o dañado con el aire acondicionado en funcionamiento. En caso contrario, podría haber peligro de incendio, descargas eléctricas o fallos del aparato.
• No coloque ningún objeto sobre el cable de alimentación eléctrica. Podría sufrir una descarga eléctrica o dañarse el aparato.
• No encienda o apague el aire acondicionado conectando o desconectando el enchufe. Podría causar un incendio o descargas eléctricas.
• No toque, utilice ni repare el aparato de aire acondicionado con las manos mojadas. Podría sufrir una descarga eléctrica o dañarse el aparato.
• No coloque un calefactor cualquier otro aparato de calefacción cerca del cable de alimentación. Podría causar un incendio, descargas eléctricas o dañarse el aparato.
• No permita que entre agua el interior del aparato de aire acondicionado. Podría causar una explosión o un incendio.
• No deje sustancias inflamables, como gasolina, benceno o disolvente cerca del aparato de aire acondicionado. Podría causar una explosión o un incendio.
• No utilice el aire acondicionado durante periodos prolongados de tiempo en un lugar pequeño sin ventilación. Ventile el espacio con regularidad. En caso contrario, podría haber peligro de descargas eléctricas o incendio.
• Cuando haya una fuga de gas, ventile la habitación antes de utilizar el aire acondicionado de nuevo. En caso contrario, podría haber peligro de descargas eléctricas o incendio.
• Desconecte el enchufe si observa algún ruido, olor o humo provenientes del aparato de aire acondicionado. En caso contrario, podría haber peligro de descargas eléctricas o incendio.
• Deje de utilizar el aire acondicionado y cierre las ventanas si se produce una tormenta o huracán. Si es posible, retire el aparato de la ventana antes de la llegada del huracán.
• No toque el filtro electrostático tras abrir la rejilla delantera. En caso contrario, podría haber peligro de descargas eléctricas o fallos del aparato.
• Póngase en contacto con un servicio técnico autorizado si el aparato de aire acondicionado ha quedado sumergido en agua a causa de unas inundaciones. En caso contrario, podría haber peligro de descargas eléctricas o incendio.
• Tenga cuidado y evita que se introduzca agua en el producto.
• Asegúrese de ventilar la estancia correctamente cuando se utilicen este aparato de aire acondicionado y un aparato calefactor al mismo tiempo. En caso contrario, podría haber peligro de incendio, lesiones graves o fallos del aparato.
• Antes de limpiar o reparar el aparato de aire acondicionado, apáguelo y desconéctelo de la red. En caso contrario, podría haber peligro de incendio, lesiones graves o mortales o fallos del aparato.
• Desenchufe el aparato de aire acondicionado de la red cuando no vaya a utilizarlo durante un periodo de tiempo prolongado. En caso contrario, podría dañarse el producto.
• No coloque ningún objeto sobre el aparato de aire acondicionado. Podrían producirse fallos de funcionamiento.
• Para una limpieza interna, contacte con un centro de servicios autorizado o un revendedor.
  No utilice detergentes abrasivos que puedan corroer o dañar la unidad.
  Los detergentes abrasivos pueden igualmente generar un fallo del producto, incendio, o descarga.
• Este aparato no debe ser utilizado por personas (incluidos ninos) con discapacidades físicas, sensoriales o mentales, o falta de experiencia y conocimientos, si no es bajo supervision y siguiendo las instrucciones de seguridad de una persona responsable.
• Debe vigilarse a los ninos de corta edad para asegurarse de que no juegan con el aparato.

PRECAUCIÓN

Instalación

• Compruebe que no haya ninguna fuga de refrigerante tras la instalación o reparación del aparato. En caso contrario, podría dañarse el producto.
• Instale la manguera de desagüe correctamente, para que se descargue con facilidad el agua condensada. En caso contrario, podría dañarse el producto.
• Mantenga el nivel incluso durante la instalación del producto.
• Instale el aparato de aire acondicionado donde el ruido de la unidad de exterior o la salida de gas no molesten a sus vecinos. En caso contrario, podría producirse algún conflicto con los vecinos.
• El transporte del equipo deberá ser realizado al menos por dos personas o en una carretilla elevadora. Podría sufrir lesiones de gravedad.
• No instale el producto donde esté expuesto directamente al viento del mar (sal). Podrían producirse fallos de funcionamiento.

Funcionamiento

• No exponga directamente a las personas, animales o plantas al aire frío o caliente del aire acondicionado. Podría sufrir lesiones de gravedad.
• No utilice el producto para fines especiales, como conservación de alimentos, obra de arte, etc. Se trata de un aparato de aire acondicionado doméstico, no un sistema de refrigeración de precisión. Podría sufrir lesiones mortales o causar un incendio o descargas eléctricas.
• No bloquee la entrada o la salida de aire. Podría producirse una explosión o fallos de funcionamiento.
• No utilice productos de limpieza agresivos o disolventes sobre el aparato de aire acondicionado, ni pulverice agua. Utilice un trapo suave. Podrían producirse lesiones graves o fallos del producto.
• No toque las partes metálicas del aparato de aire acondicionado cuando retire el filtro de aire. Podrían producirse lesiones graves o fallos del producto.
• No coloque ningún objeto sobre el aparato de aire acondicionado. Podrían producirse fallos de funcionamiento.
• Coloque el filtro correctamente tras la limpieza. Limpie el filtro cada dos semanas o con mayor frecuencia, si es necesario.
• No introduzca las manos u otros objetos a través de la entrada de aire con el aire acondicionado en funcionamiento. Puede causar una descarga eléctrica.
• No beba el agua expulsada del desagüe de un aparato de aire acondicionado. Podría suponer un peligro grave para su salud.
• Utilice una banqueta resistente o una escalera para la limpieza, mantenimiento o reparación de un aparato de aire acondicionado en altura. En caso contrario, podría haber peligro de lesiones graves o fallos del aparato.
• No mezcle las pilas del mando a distancia con otros tipos de pilas, ni mezcle pilas nuevas y usadas. En caso contrario, podría dañarse el producto.
• No recargue ni desmonte las pilas. En caso contrario, podría haber peligro de explosión, incendio o lesiones graves.
• Deje de usar el mando a distancia si hay fugas en alguna de las pilas. Si la ropa o la piel entran en contacto con el líquido de la pila, lávelas con agua limpia. En caso contrario, podría haber peligro de lesiones graves.
• Si ingiere líquido de una pila con una fuga, lave el interior de la boca con agua abundante y acuda a un médico. En caso contrario, podría ser peligroso para su salud.

Gamas de operaciones.

La tabla abajo indica las escalas de temperatura con las cuales el aire acondicionado puede funcionar.

Capacidad Modo Temperatura interior Temperatura exterior
9,12k	Refrigeración	18 °C~32 °C -10 °C~48 °C
	Calefacción 1	6 °C~30 °C -10 °C~24 °C
18,24k	Refrigeración	18 °C~32 °C -15 °C~48 °C
	Calefacción 1	6 °C~30 °C -10 °C~24 °C

ÍNDICE

2 CONSEJOS PARA AHORRAR ENERGÍA

3 INSTRUCCIONES DE SEGURIDAD IMPORTANTES

7 ANTES DEL USO

7 Componentes

8 Utilización del mando a distancia

10 FUNCIONES BÁSICAS

10 Enfriamiento de la habitación

10 Calentar su habitación

10 Eliminación de la humedad

11 Aireación de la habitación

11 Ajuste de la velocidad del ventilador

11 Ajuste de la dirección de flujo de aire

11 Ajuste del temporizador

11 - Ajuste de la hora actual

12 - Encendido automático del aire acondicionado a una hora progra- mada

12 - Apagado automático del aire acondicionado a una hora programada

12 - Cancelación de la función de temporizador

12 - Ajuste del modo de apagado automático (Sleep)

13 FUNCIONES AVAN-ZADAS

13 Cambio rápida de la temperatura de la habitación

13 Purificación del aire interior

13 Funcionamiento de limpieza automática

13 Muestra el uso de energía actual.

14 Funcionamiento automático

14 Cambio automático

15 Modo de silencio

15 Modo de control de energía

15 Brillo de la pantalla

16 Uso del aire suave 1 Touch

16 Utilización del aire acondicionado sin el mando a distancia

17 Smart Diagnosis

18 Reinicio automático del aparato de aire acondicionado

19 MANTENIMIENTO

21 Limpieza del filtro de aire.

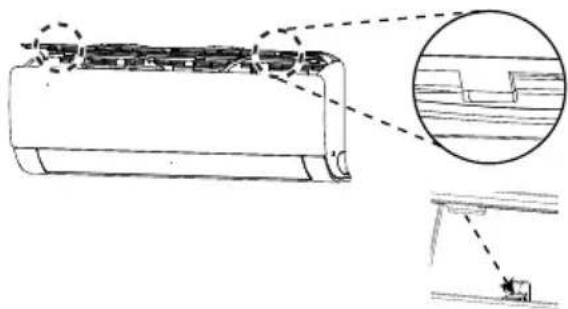

21 Montaje del filtro de aire

22 SOLUCIÓN DE PROBLE- MAS

22 Función de autodiagnóstico

22 Antes de solicitar asistencia técnica

ANTES DEL USO

Componentes

Filtro de aire Rejilla frontal Receptor de señal Luz de funcionamiento Botón ON/OFF Aberturas de salida Deflector de aire (Rejilla vertical / Rejilla horizontal)

* La placa puede cambiar dependiendo del tipo de modelo.

NOTA

El número de luces de funcionamiento y su ubicación puede variar, dependiendo del modelo del aparato.

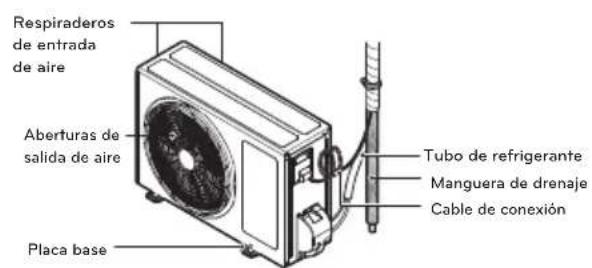

Unidad exterior

9,12k 18k

Respiraderos de entrada de aire Aberturas de salida de aire Placa base Tubo de refrigerante Manguera de drenaje Cable de conexión

Aberturas de entrada de aire Cable de conexión Tuberia Aberturas de salida de aire Manguera de drenaje Placa base

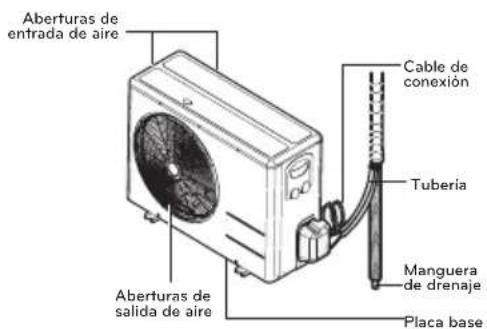

24k

Aberturas de entrada de aire Cable de conexión Tuberia Manguera de drenaje Placa base Aberturas de salida de aire

* La placa puede cambiar dependiendo del tipo de modelo.

Utilización del mando a distancia

Puede utilizar el aire acondicionado de forma más cómoda con el mando a distancia.

Encontrará los botones para las funciones adicionales bajo la tapa del mando a distancia.

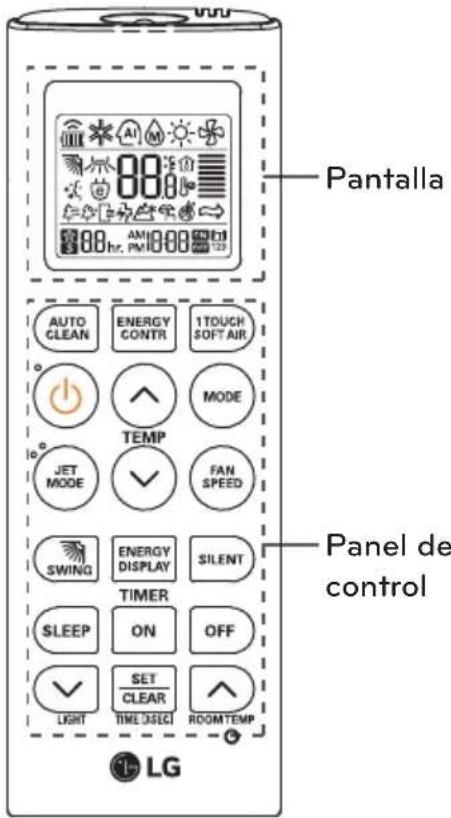

Mando a distancia inalámbrico

Pantalla AUTO CLEAN ENERGY CONTR 1TOUCH SOFT AIR TEMP JET MODE FAN SPEED SWING ENERGY DISPLAY SILENT TIMER SLEEP ON OFF LIGHT SET CLEAR ROOM TEMP LG

! PRECAUCIÓN

Las siguientes precauciones están relacionadas con modelos para Francia. Si se configura la función del modo Solo calor, el funcionamiento de Frío / Cambio automático / Deshumidificación no está disponible y el funcionamiento Calor / Circulación de aire está disponible. Si el producto se apaga con el mando a distancia en Frío / Cambio automático / Deshumidificación, el producto no se encenderá de nuevo. Apague el producto tras poner el mando a distancia en funcionamiento de Calor / Circulación de aire y vuelva a encenderlo.

Panel de control	Pantalla	Descripción
		Botón de limpieza automática: selec-ciona la función especial.
		Botón de aire suave 1 Touch: Ajusta el flujo de aire fácilmente para desviar el viento directo.
		Botón de modo Sleep (apagado automático)*: Ajusta el funcionamiento del modo de apagado automático.
[02w0]	[02w4]	Botones de ajuste de temperatura: ajuste la temperatura de la habitación en refrigeración y calefacción
[03w0]	-	Botón On/Off: Enciende/apaga el aparato.
[FAN SPEED]	[03w0]→	Botón de velocidad del ventilador interior: Ajusta la velocidad del ventilador.
[02w0]—		Botón de selección de modo de funcionamiento*: Selec-ciona el modo de funcionamiento. Funcionamiento de refrigeración (*) / Funcionamiento automático o cambio automático (AI) / Funcionamiento de deshumidificación (◇) / Funcionamiento de calefac-ción (◇) / Circulación de aire (◇)
[02w0]—	[02w1]	Botón de Jet cool/calefacción*: Aumenta o reduce la temperatura interior en un periodo de tiempo corto.
[03w0]	[3687]	Botón de dirección del flujo de aire: Ajusta la dirección horizontal del flujo de aire.
[04w0]		Botón del temporizador: Sirve la hora de puesta en marcha /parada.
[05w0]ENERGY CONTR[05w0]	[1702]	Botón de navegación y funciones*: Ajusta la hora y las funciones especiales.Acciona el modo de SILENCIO/Acciona el modo E/Control/Ee modo de silencio y E/Control no están disponibles al mismo tiempo
[05w0]LIGHT	-	Ajusta el brillo de la pantalla de la unidad de interior
[05w0]	-	Botón de visualización de energía: Define si se desea o no visualizar información relacionada con la energía.
[04w0]	-	Botón Set/clear: Ajusta o cancela funciones. También ajusta la hora actual si se mantiene pulsado 3 segundos.
○	-	Botón Reset : Pone a cero los ajustes del aparato de aire acondicionado.

* Algunas funciones pueden no estar disponibles, dependiendo del modelo.

Colocación de las pilas

Introduzca las pilas antes de utilizar el mando a distancia.

Se utilizan pilas de tipo AAA (1,5 V).

1 Retire la tapa de las pilas.

2 Introduzca las pilas nuevas asegurándose + de - respetar la polaridad.

3 Vuelva a colocar la tapa de las pilas.

NOTA

Si la pantalla del mando a distancia comienza a perder intensidad, cambie las pilas.

Instalación del soporte del mando a distancia

Para proteger el mando a distancia, instale el soporte alejado de la luz solar directa.

1 Elija una localización segura y de fácil acceso.

2 Fije el soporte apretando los 2 tornillos con un destornillador.

3 Deslice el mando a distancia en el soporte.

Método de uso

Dirija el mando a distancia hacia el receptor de señal de la parte inferior del aparato de aire acondicionado para hacerlo funcionar.

• El mando a distancia puede accionar otros aparatos si se dirige hacia ellos. Asegúrese de dirigir el mando a distancia hacia el receptor de señal del aparato de aire acondicionado.
• Para un funcionamiento correcto, utilice un trapo suave para el limpiar el trans-misor de señal y el receptor.

FUNCIONES BÁSICAS

Enfriamiento de la habitación (Functionamiento de refrigeración)

1 Pulse ⏻ para encender el aparato.
2 Pulse NODE repetidamente para seleccionar la función de refrigeración.

- Se muestra en la pantalla.

3 Pulse ⬇ o √ para seleccionar la temperatura deseada.

- La temperatura puede seleccionarse entre 18 °C(64 °F) \~ 30 °C(86 °F).

Calentar su habitación (Calentar)

- Se muestra en la pantalla.

30°C AM12:00

3 Pulse ⬇ o ⬇ para seleccionar la temperatura deseada.

- La temperatura puede seleccionarse entre 16 °C (60 °F) \~ 30 °C (86 °F).

NOTA

Los modelos de sólo refrigeración no son compatibles con esta función.

Eliminación de la humedad (Funcionamiento de deshumidificación)

Este modo elimina el exceso de humedad del entorno o en temporada de lluvias, para evitar la aparición de moho. Este modo ajusta la temperatura de la habitación y la velocidad del ventilador automáticamente para mantener un nivel óptimo de humedad.

1 Pulse ⏻ para encender el aparato.
2 Pulse MODE repetidamente para seleccionar el funcionamiento de deshumidificación

- Se muestra △en la pantalla.

- En este modo no se puede ajustar la temperatura de la habitación, se hace automáticamente. Además, no se muestra la temperatura de la habitación en la pantalla.

Aireación de la habitación (Functionamiento de circulación de aire)

Este modo sólo hace circular el aire interior sin cambiar la temperatura de la habitación.

1 Pulse ⏻ para encender el aparato.

2 Pulse MODE repetidamente para seleccionar el funcionamiento de circulación de aire.

- Se muestra en la pantalla.

AM 12:00

3 Pulse FAN para ajustar la velocidad del ventilador.

Ajuste de la velocidad del ventilador

1 Pulse 🟢 repetidamente para ajustar la velocidad del ventilador.

- Seleccione → si desea aire natural. La velocidad del ventilador se ajusta automáticamente.

pantalla		Acelerar
Observación	unidad interior
		Alto
		Medio - Alto
		Medio
		Medio - Bajo
		Bajo
	ajuste de temperatura.	Viento Natural

NOTA

La pantalla de la unidad interior se muestra durante 5 s y vuelve al ajuste de temperatura.

Ajuste de la dirección de flujo de aire

1 Para ajustar la dirección del aire horizontalmente, pulse 📄 repetidamente y seleccione la dirección deseada.

- Seleccione para ajustar automáticamente la dirección del flujo de aire.

NOTA

• El ajuste de la dirección vertical del flujo de aire puede no ser posible, dependiendo del modelo.
• El ajuste arbitrario del deflector puede causar fallos de funcionamiento.
• Si reinicia el aire acondicionado, comenzará a funcionar con la dirección de flujo de aire ajustada anteriormente; por esta razón, la posición del deflector de aire podría no corresponderse con el icono del mando a distancia. Cuando esto ocurra, pulse para ajustar de nuevo la dirección del aire.

Ajuste del temporizador

Puede utilizar la función de temporizador para ahorrar energía y utilizar el aparato de aire acondicionado con más eficacia.

Ajuste de la hora actual

1 Mantenga pulsado SET CLEAR durante más de 3 segundos.

- Comenzará a parpadear el icono de la AM/PM en la parte inferior de la pantalla.

2 Pulse √ o ▲ para seleccionar los minutos.
3 Pulse SET CLEAR para terminar.

Encendido automático del aire acondicionado a una hora progra- mada

1 Pulse ON.

- Comenzará a parpadear el icono de la parte inferior de la pantalla.

2 Pulse √ o ∧ para seleccionar los minutos.
3 Pulse para terminar.
4 Cuando configure el temporizador, la hora actual y el icono de ENCENDIDO(ON) se visualizan en la pantalla de visualización, indicando que la hora deseada se ha configurado.

Apagado automático del aire acondicionado a una hora programada

1 Pulse OFF.

- Comenzará a parpadear el icono de la parte inferior de la pantalla.

2 Pulse √ o ∧ para seleccionar los minutos.
3 Pulse SET CLEAR para terminar.
4 Cuando configure el temporizador, la hora actual y el icono de APAGADO(OFF) se visualizan en la pantalla de visualización, indicando que la hora deseada se ha configurado.

Cancelación de la función de temporizador

1 Pulse ON o OFF para cancelar el ajuste del temporizador
2 Pulse SET CLEAR.

- Para cancelar todos los ajuste del temporizador, pulse SET CLEAR.

Ajuste del modo de apagado automático

Utilice el modo de apagado automático para apagar el aire acondicionado automáticamente cuando vaya a dormir.

1 Pulse ⏻ para encender el aparato.
2 2. Pulse SLEEP
3 Pulse √ o ∧ para seleccionar las horas (hasta 7 horas).
4 Pulse SET CLEAR para terminar

• En el modo de apagado automático, se muestra ☆ en la pantalla.
  * Ejemplo) 1 Hr (pantalla) (pantalla de unidad interior)

[Pantalla] [pantalla de unidad interior]

18°C 1hr. AM 12:00

NOTA

• En los modos de frío y deshumidificación, la temperatura aumenta en pasos de un grado tras 30 minutos y en un grado adicional después de 30 minutos para un descanso más confortable.
• La temperatura aumenta hasta 2 con respecto a la temperatura predefinida.
• En el modo de apagado automático no puede cambiar la velocidad del ventilador. Se configura la velocidad súper baja del ventilador en frío y la velocidad baja en calor.
• La pantalla de la unidad interior se muestra de 1H a 7H, durante 5 segundos, y vuelve al ajuste de temperatura.

FUNCIONES AVANZADAS

El aparato de aire acondicionado ofrece funciones avanzadas adicionales.

Cambio rápida de la temper- atura de la habitación (Functionamiento Jet Cool/calefacción)

Este modo le permite enfriar el aire interior rápidamente en verano, o calentarlo rápidamente en invierno.

1 Pulse ⏻ para encender el aparato.

2 Pulse ⒽMODE.

- Se muestra P_0 en la pantalla.

• En el modo Jet Cool, se emite una fuerte corriente de aire a una temperatura de 18 °C(64 °F) durante 30 minutos.
• En el modo de calor rápido, se emite una fuerte corriente de aire a una temperatura de 30 °C(86 °F) durante 30 minutos.

NOTA

• Esta función no se puede utilizar en los modos de circulación de aire, Auto o cambio automático.
• Esta función puede no estar disponible, dependiendo del modelo.

Purificación del aire interior

Funcionamiento del en limpieza automática

Durante el funcionamiento de refrigeración y deshumidificación, se genera humedad dentro de la unidad de interior. Utilice la función de limpieza automática para eliminar la humedad.

1 Pulse ⏻ para encender el aparato.
2 Pulse AUTO CLEAN.

- Se muestra □en la pantalla.

- Si apaga la alimentación, el ventilador funciona durante 30 minutos y limpia el interior de la unidad interior.

NOTA

Algunos botones no pueden utilizarse durante el funcionamiento de limpieza automática.

Muestra el uso de energía actual.

Es una función que muestra en la pantalla interior la cantidad de energía generada con el producto en funcionamiento.

1 Pulse ⏻ para encender el aparato.

- Se muestra el consumo de energía in- stantáneo brevemente en la pantalla de la unidad interior.

NOTA

• Cuando se accede a una función, no se muestra por separado en el mando a distancia.
• El consumo real puede ser diferente del consumo visualizado.

Funcionamiento automático (Inteligencia artificial)

Modelos sólo de refrigeración

En este modo, la velocidad del ventilador y la temperatura se ajustan automáticamente, según la temperatura de la habitación.

1 Pulse ⏻ para encender el aparato.
2 Pulse Ⓞ repetidamente para seleccionar el funcionamiento automático.

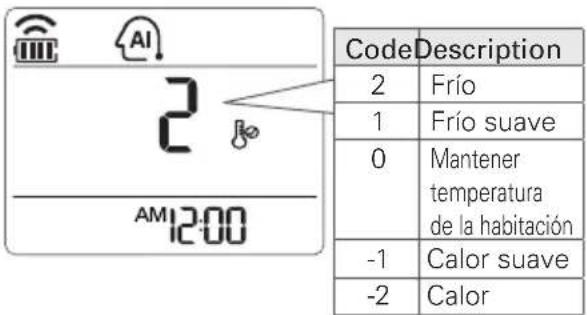

3 Pulse ⬇ o √ ento deseado si la temperatura es superior o inferior a la temperatura deseada.

Code Description 2 Frío 1 Frío suave 0 Mantener temperatura de la habitación -1 Calor suave -2 Calor

NOTA

• En este modo no se puede ajustar la velocidad del ventilador, pero sí se puede hacer que el deflector de aire gire automáticamente.
• Esta función puede no estar disponible, dependiendo del modelo.

Cambio automático

Este modo cambia el modo de funcionamiento automáticamente para mantener la temperatura seleccionada ±2 °C.

1 Pulse ⏻ para encender el aparato.
2 Pulse MODE repetidamente para seleccionar auto conversion.
- Se muestra AI en la pantalla.

3 Pulse ⬆ o √ para seleccionar la temperatura deseada.

- La temperatura puede seleccionarse entre 18 °C (64 °F) y 30 °C (86 °F).

4 Pulse FAN repetidamente para seleccionar la velocidad del ventilador

NOTA

Esta función puede no estar disponible, dependiendo del modelo.

Modo de silencio

Evita posible reclamaciones de los vecinos, reduciendo el ruido de las unidades exteriores. La presión del sonido de la unidad exterior en modo refrigeración y calefacción se reduce de 3dB con respecto al ruido clasificado.

1 Pulse Ⓧ para encender la unidad.

2 Pulse SILENT.

- Se muestra en la pantalla.

Función de modo de silencio disponible bajo el siguiente ajuste de temperatura

• Refrigeración-posible rango de temperatura: Interior 18 °C (64 °F) \~ 30 °C (86 °F), Exterior 18 °C (64 °F) \~ 43 °C (109 °F)
• Calefacción-posible rango de temperatura: Interior 16 °C (60 °F) \~ 30 °C (86 °F), Exterior 6 °C (43 °F) \~ 24 °C (75 °F)

NOTA

• Ajuste disponible sólo con el aparato en funcionamiento El modo de silencio y E/Control no están disponibles al mismo tiempo El modo de silencio y E/Control no están disponibles al mismo tiempo. Ajuste disponible sólo con el aparato en funcionamiento.
• La capacidad puede reducirse cuando se selecciona el modo silencio para la unidad exterior.
• En modo Circulación de Aire y Humedad, no se puede utilizar esta función.

Modo de control de energía

Ahorra energía.

(Configuración disponible en el modo de refrigeración de aire)

Entrada Paso 1 : El consumo de energía en modo refrigeración se reduce del 20% con respecto a la capacidad clasificada.

Entrada Paso 2 : El consumo de energía en modo refrigeración se reduce del 40% con respecto a la capacidad clasificada.

1 Pulse ⏻ para encender la unidad.

2 Pulse ENERGY CONTR.

- Se muestra ↗ en la pantalla.

80 AM12:00

60 AM12:00

Entrada Paso 1 Entrada Paso 2

Funcion de Modo de control de energía disponible bajoel siguiente ajuste de temperatura

- Refrigeracion-posible rango de temperatura: Interior 18 °C(64 °F) \~ 30 °C (86 °F), Exterior 21 °C(70 °F) \~ 32 °C (90 °F)

NOTA

• En modo Refrigeración, se puede utilizar esta función.
• Cada vez que se pulsa E/Control en el mando a distancia, se repiten y conmutan las funciones Paso 1, Paso 2. aparece la temperatura deseada durante 5 s.
• La capacidad puede reducirse cuando se selecciona el modo silencio para la unidad exterior.

Brillo de la pantalla

Se puede ajustar el brillo de la pantalla de la unidad de interior.

1 Pulse

Apaga/Enciende la Pantalla de visualización.

NOTA

Esta función puede no estar disponible, dependiendo del modelo.

Uso del aire suave 1 Touch (Functionamiento de Comfort Vane)

La opción Comfort Vane ajusta cómodamente la aleta a una posición predefinida que desvía el aire para que no sople directamente sobre los ocupantes de la habitación.

1 Pulse ⏻ para encender el aparato.
2 Pulse 1TOUCH SOFT AID repetidamente para seleccionar la dirección deseada.

- Se muestra 71 o 71 en la pantalla

[Pantalla] [pantalla de unidad interior]

• Al pulsar MODE o RET MODE durante el funcionamiento Comfort Vane, se desactiva la función Comfort Vane.
• Al pulsar SWING durante el funcionamiento Comfort Vane, se desactiva la función Comfort Vane y la configuración de oscilación automática de la dirección vertical.
• Con esta función desactivada, la aleta horizontal funciona automáticamente según el modo seleccionado.
• La pantalla de la unidad interior se muestra durante 5 s y vuelve al ajuste de temperatura.

Utilización del aire acondi- cionado sin el mando a distancia

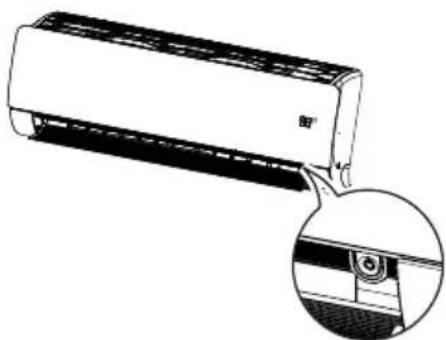

Puede utilizar el botón On/Off de la unidad de interior para utilizar el aire acondicionado cuando no esté disponible el mando a distancia. Sin embargo, la velocidad del ventilador se ajustará en velocidad alta.

1 Abra la aleta horizontal.
2 Pulse el botón de encendido/apagado.

NOTA

El motor paso a paso puede romperse, la aleta horizontal se abre rápidamente.

* La placa puede cambiar dependiendo del tipo de modelo.

- Para los modelos de frío y calor, cambia el modo de funcionamiento, dependiendo de la temperatura ambiente.

Temp habitación	Ajuste temp	Modo de funcionamiento
Menos de 21 °C	24 °C	Funcionamiento de calefacción
Más de 21 °Cy menos de 24 °C	23 °C	Funcionamiento de deshumidificación
Más de 24 °C	22 °C	Funcionamiento de refrigeración

- Para modelos sólo de frío, la temperatura se ajusta en 22 °C.

Smart Diagnosis

El Smart Diagnosis permite a los usuarios comprobar cómodamente la información de mantenimiento de su producto.

• Verificar fácilmente el estado de funcionamiento del aparato de aire acondicionado.
• Comprender fácilmente los mensajes de error.
• Ayudar a mejorar el rendimiento de un aparato y prolongar su vida útil.

1 Busque y descargue la aplicación 'LG A/C Smart Diagnosis' en Google Play o App Store.

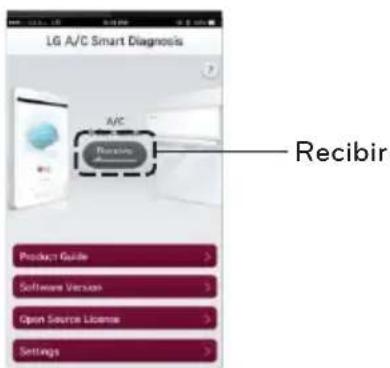

2 Haga clic en el botón "Recibir" de la pantalla principal de su teléfono.

LG A/C Smart Diagnosis A/C Recibir Product Guide > Software Versus > Open Source License > Settings >

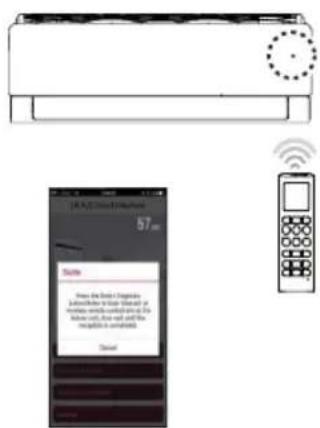

3 Pulse durante 5 segundos con el mando a distancia orientado hacia la unidad interior.

4 Mantenga el teléfono cerca de la unidad interior. Los pitidos de la señal acústica serán recibidos por su teléfono.

5 Confirme la información recibida en su teléfono.

Asegúrese de mantener bajo el ruido de la habitación; de lo contrario, el teléfono no recibirá correctamente la señal acústica de la unidad interior.

Reinicio automático del aparato de aire acondicionado

Cuando se enciende de nuevo el aire acondicionado después de un corte de suministro, esta función restablece los ajustes previos. Esta función es un ajuste de fábrica.

Desactivar auto reajustar

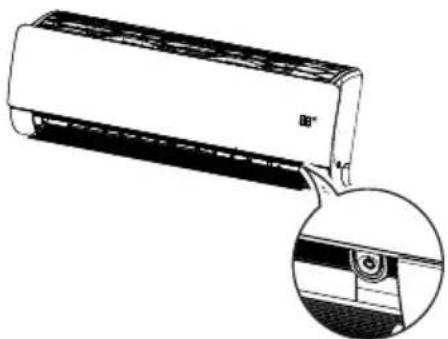

1 Abra la aleta horizontal.
2 Pulse el botón On/Off y manténgalo pulsado durante 6 segundos.
- La unidad emitirá una señal acústica dos veces y la lámpara parpadeará dos veces en cuatro ocasiones.

* La placa puede cambiar dependiendo del tipo de modelo.
- Para reactivar la función, pulse el botón On/Off y manténgalo pulsado durante 6 segundos. La unidad emitirá una señal acústica dos veces y la lámpara parpadeará en cuatro ocasiones.

NOTA

Si mantiene pulsado el botón On/Off durante 3-5 segundos, en vez de 6 segundos, la unidad cambiará al modo de prueba de funcionamiento. En la prueba de funcionamiento, la unidad emite una fuerte corriente de aire frío durante 18 minutos y, posteriormente, vuelve a los ajustes de fábrica.

MANTENIMIENTO

Si el aparato de aire acondicionado no se va a utilizar durante un largo periodo de tiempo, seque el mismo a fin de mantenerlo en las mejores condiciones.

1 Seque el aparato de aire acondicionado meticulosamente haciendo funcionar el modo Ventilador de 3 a 4 horas y desconecte el enchufe de alimentacion.
2 Antes de volver a utilizar el aparato de aire acondicionado de nuevo, seque los componentes internos del mismo otra vez en modo Ventilador de 3 a 4 horas. Lo que ayudara a eliminar los olores que puedan haber sido generados por la humedad.

Limpie el producto con regularidad para mantener un rendimiento óptimo y evitar posibles fallos.

* Esta función puede no estar disponible, dependiendo del modelo.

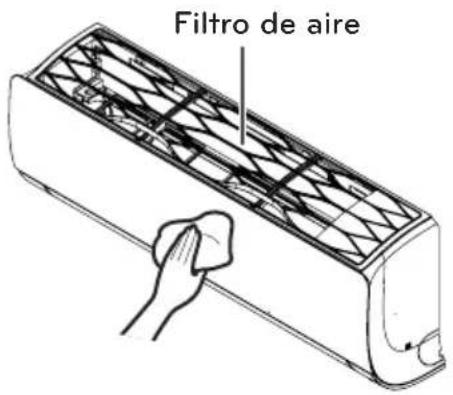

Filtro de aire

* La placa puede cambiar dependiendo del tipo de modelo.

Tipo Descripción Intervalo
Filtro de aire	Consulte “Limpieza del filtro de aire” 2 semanas
Filtro de micro protección 3M	VÉASE “Limpieza del filtro de micro protección 3M” 1 mes
Unidade interior	Limpie la superficie de la unidad interior con un trapo suave y seco.	Con regularidad
	Limpie la condensación del tubo de drenaje Cada 4 meses
	Limpie la condensación del bandeja de drenaje Una vez al año
	Limpie cuidadosamente el intercambiador de calor. Una vez al año
	Cambie las pilas del mando a distancia. Una vez al año
Unidad exterior	Utilice vapor para limpiar el serpentín del intercambiador de calor y las salidas del panel (consulte a un técnico).	Con regularidad
	Limpie el ventilador Una vez al año
	Limpie la condensación del bandeja de drenaje Una vez al año
	Compruebe que todo el conjunto del ventilador se ha fijado correc-tamente.	Una vez al año
	Compruebe los componentes eléctricos con chorros de aire. Una vez al año
	Limpie los componentes eléctricos con chorros de aire. Una vez al año

! PRECAUCIÓN

• Apague el aparato y desconéctelo de la red antes de realizar cualquier trabajo de mantenimiento; de lo contrario, podrían producirse descargas eléctricas.
• No utilice agua a una temperatura superior a 40 °C para limpiar los filtros. Puede causar deformación y decoloración.
• No utilice sustancias volátiles para limpiar los filtros. Pueden dañar la superficie del aparato de aire acondicionado.
• No limpie el filtro 3M con agua, podría dañarse el filtro. (opcional)

NOTA

• La ubicación y forma de los filtros puede variar, dependiendo del modelo.
• Limpie los serpentines del intercambiador térmico de la unidad de exterior con regularidad, porque la suciedad acumulada en los serpentines puede reducir la eficacia del aparato y aumentar los costes de energía.

Limpieza del filtro de aire.

Limpie el filtro de aire una vez cada dos semanas o más, si es necesario.

1 Apague el aparato y desconéctelo de la red.
2 Sujete el mando del filtro de aire, levántelo ligeramente.

* La placa puede cambiar dependiendo del tipo de modelo.

3 Sujete el mando del filtro de aire, levántelo ligeramente y retírelo de la unidad.

* La placa puede cambiar dependiendo del tipo de modelo.

4 Limpie los filtros con un aspirador o con agua templada.

- Si tiene dificultad para eliminar la suciedad, lave el filtro en agua templada con detergente.

5 Seque el filtro a la sombra.

NOTA

El filtro de aire puede romperse cuando se dobla.

Montaje del filtro de aire

Limpie el filtro de aire una vez cada dos semanas o más, si es necesario.

1 Apague el aparato y desconéctelo de la red.

2 Inserte los ganchos del filtro de aire en la rejilla frontal.

3 Presione los ganchos hacia abajo para montar el filtro de aire.

4 Compruebe en el lado de la rejilla frontal el correcto montaje del filtro de aire.

El filtro de aire no se ha montado correctamente. Pueden introducirse en la unidad interior polvo y otras sustancias.

Si mirar a la unidad interior de alto que ella, puede montar el filtro superior fácilmente.

SOLUCIÓN DE PROBLEMAS

Función de autodiagnóstico

Este producto tiene integrada una función de autodiagnóstico. Si se produce un error, el indicador de la unidad de interior parpadeará en intervalos de 2 segundos. Si esto ocurre, póngase en contacto con su distribuidor o un servicio técnico.

Antes de solicitar asistencia técnica

Compruebe lo siguiente antes de ponerse en contacto con el servicio técnico. Si el problema no se soluciona, póngase en contacto con su servicio técnico.

Problema Causas posibles Acción correctiva
Hay olor a quemado y la unidad emite un sonido ex-traño.	-	Apague el aire acondicionado, desconecte el enchufe y póngase en contacto con el servicio técnico.
Fugas de agua de la unidad interior, incluso con humedad baja.
El cable de alimentación está dañado o genera un calor excesivo.
Un interruptor, un disyuntor (seguridad, tierra) o un fusible no funcionan correc-tamente.
El aire acondicionado no funciona	El aparato de aire acondicionado está desconectado.	Compruebe que el enchufe está conectado a la toma de red.
	Se ha fundido un fusible o la ali-mentación eléctrica está bloqueada.	Sustituya el fusible o compruebe si se ha disparado el disyuntor.
	Se ha producido un fallo de corriente.	Apague el aparato de aire acondicionado cuando se produzca un fallo de ali-mentación eléctrica. Cuando se haya recu-perado el suministro eléctrico, espere 3 minutos antes de volver a encender el aire acondicionado.
	La tensión es demasi-ado baja o demasiado alta.	Compruebe si se ha disparado el disyuntor.
	El aire acondicionado se apaga automática-mente a una hora pre-definida.	Pulse de nuevo el botón de encendido.
El aire acondicionado no genera aire frío.	El aire no circula cor-rectamente.	Asegúrese de que no haya cortinas, persianas o mobiliario que bloqueen el frente del aparato de aire acondicionado.
	El filtro de aire está sucio.	Limpie el filtro del aire una vez cada dos semanas. Para más información, consulte “Limpieza del filtro de aire”.
	La temperatura ambi-ente es demasiado alta.	En verano, puede necesitarse más tiempo para enfriar el aire interior. En este caso, seleccione el funcionamiento jet cool para enfriar el aire rápidamente.
	El aire frío sale de la habitación.	Asegúrese de que no escape el aire frío a través de puntos de ventilación de la habitación.
	La temperatura de la habitación es superior a la temperatura se-leccionada.	Ajuste la temperatura deseada a un nivel inferior a la temperatura actual.
	Hay una fuente de calor cerca.	No utilice un generador de calor, por ejem-plo, un horno eléctrico o un quemador de gas, con el aire acondicionado en func-ionamiento.
	Se ha seleccionado el funcionamiento de circulación de aire.	En el caso de la circulación de aire, el aire sale del aparato no enfría ni calienta el aire interior. Cambie el modo de func-ionamiento al modo de refrigeración.
No se puede ajustar la ve-locidad del ventilador.	Se ha seleccionado el funcionamiento au-tomático, jet cool o deshumidificación.	En algunos de funcionamiento, como los modos jet cool o deshumidificación, no se puede ajustar la velocidad del ventilador. Seleccione un modo de funcionamiento en el que pueda ajustar la velocidad del ventilador.
No se puede ajustar la tem-peratura.	Se ha seleccionado el funcionamiento de circulación de aire o jet cool.	En algunos de funcionamiento, como los modos de circulación de aire o jet cool, no se puede ajustar la velocidad del venti-lador. Seleccione un modo de func-ionamiento en el que pueda ajustar la temperatura.

MANUEL D'UTILISATION

CLIMATISEUR

Agrafar a esta página a factura / recibo no caso de vir a precisar de comprovar a data de compra, ou para fins de garantia. Escrever aqui o número do modelo e respectivo número de série:

Número do modelo:

Número de série:

Podem ser encontrados numa etiqueta colada na lateral de cada unidade.

Nome do Revendedor:

Data de Compra:

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

LER TODAS AS INSTRUÇÕES ANTES DE USAR O APARELHO

Método de funcionamento

- Seleccione ⇌ se quiser ar natural.

1 etapa de entrada 2 etapa de entrada

80 + 4

60 ① #
