INSTRUKCJA OBSŁUGI USUW186K3A0 LG

PODREÇZNIK UŻYTKOWNIKA

KLIMATYZATOR

Przed instalacją i uruchomieniem klimatyzatora pokojowego proszę dokładnie przeczytać cały podręcznik użytkownika.

TYP : ŚCIENNE

Poniżej znajdują się wskazówki, dzięki którym można zminimalizować zużycie energii w czasie użytkowania klimatyzatora. Stosując się do poniższych instrukcji, będziesz używał klimatyzator w sposób bardziej wydajny.

• Nie wychładzaj nadmiernie wnętrza. Może to być szkodliwe dla twojego zdrowia i może spowodować większe zużycie energii elektrycznej.
• W czasie pracy klimatyzatora zasłoń okna przed dostępem promieni słonecznych za pomocą żaluzji, rolet lub zasłoń.
• Trzymaj drzwi i okna szczelnie zamknięte w czasie pracy klimatyzatora.
• Ustaw kierunek przepływu powietrza pionowo lub poziomo, aby zapewnić cyrkulację powietrza w pomieszczeniu.
• Zwiększ prędkość wentylatora, aby szybko schłodzić lub podgrzać powietrze w pomieszczeniu w krótkim czasie.
• Regularnie otwieraj okna w celu wentylacji, ponieważ jakość powietrza w pomieszczeniu może ulec pogorszeniu, gdy klimatyzator pracuje przez wiele godzin.
• Czyść filtr powietrza co 2 tygodnie. Kurz i zanieczyszczenia nagromadzone w filtrze mogą blokować przepływ powietrza lub osłabiać funkcję chłodzenia / odwilżania.

Aby zawsze pamiętać

Jeśli w celu skorzystania z gwarancji konieczne jest przedstawienie dowodu zakupu, tutaj proszę zszywaczem przymocować paragon. Proszę zanotować tutaj numer model i numer seryjny urządzenia:

Numer modelu:

Numer seryjny:

Dane te znajdują się na naklejce z boku urządzenia.

Miejsce zakupu (dystrybutor):

Data zakupu:

WAŻNE INSTRUKCJE DOT. BEZPIECZEŃSTWA

PRZECZYTAĆ WSZYSTKIE INSTRUKCJE PRZED ROZPOCZĘCIEM UŻYTKOWANIA URZĄDZENIA.

Zawsze postępuj zgodnie z poniższymi zaleceniami, aby uniknąć niebezpiecznych sytuacji i zapewnić najlepsze osiągi urządzenia.

OSTRZEŻENIE

Ignorowanie wskazówek, oznaczonych w ten sposób, może doprowadzić do poważnych obrażeń lub śmierci.

OSTROŻNIE

Ignorowanie wskazówek, oznaczonych w ten sposób, może doprowadzić do mniejszych obrażeń lub uszkodzenia urządzenia.

! OSTRZEŻENIE

• Urządzenie przeznaczone jest do użytku przez dzieci w wieku od 8 lat, osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej oraz przez osoby niedoświadczone, jeżeli są one pod nadzorem lub otrzymały instrukcje dotyczące użytkowania urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo. Należy zabronić dzieciom zabawy z urządzeniem. Czyszczenie oraz konserwacja nie mogą być wykonywane przez dzieci bez nadzoru. Dzieci poniżej 3 roku życia powinny znajdować się z dala od urządzenia, chyba że są pod ścisłym nadzorem.
• Między źródłem zasilania a urządzeniem należy zapewnić wyłącznik automatyczny. Należy zamocować urządzenie rozłączające, służące do prawidłowego rozłączania wszystkich linii zasilających.
• Jeśli przewod zasilający ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, przedstawiciela autoryzowanego serwisu lub wykwalifikowaną osobę w celu uniknięcia zagrożenia.
• Instalacja lub naprawy wykonywane przez niewykwalifikowane osoby może spowodować zagrożenie dla ciebie i innych.
• Urządzenie powinno być zainstalowane zgodnie z krajowymi przepisami elektrycznymi.
• Informacje zawarte w instrukcji obsługi są przeznaczone dla wykwalifikowanego technika serwisowego, zaznajomionego z procedurami bezpieczeństwa i wyposażonego w odpowiednie narzędzia i przyrządy pomiarowe.
• Niezrozumienie lub nieprzestrzeganie wszystkich instrukcji w tym podręczniku może doprowadzić do niesprawności urządzenia, uszkodzenia mienia, obrażeń i/lub śmierci.
• Gdy kabel zasilający ma być wymieniony, jego wymiana może być wykonywane tylko przez autoryzowany personel przy użyciu wyłącznie oryginalnych części zamiennych.

Instalacja

• Użyj standardowego przerywacza obwodu i bezpiecznika zgodnego z danymi znamionowymi klimatyzatora. Nie przestrzeganie tego może spowodować porażenie prądem lub uszkodzenie urządzenia.
• Skontaktuj się z autoryzowanym serwisem w czasie instalacji lub przenoszenia klimatyzatora. Nie przestrzeganie tego może spowodować poważne obrażenia lub uszkodzenie urządzenia.
• Zawsze należy używać wtyczki i gniazdka ze złączem uziemienia. Nie przestrzeganie tego może spowodować porażenie prądem lub uszkodzenie urządzenia.
• Należy dokładnie zamocować panel i pokrywę skrzynki sterującej. Nie przestrzeganie tego może spowodować wybuch lub pożar.
• Zainstaluj dedykowane gniazdko elektryczne i przerywacz obwodu przed użyciem klimatyzatora. Nie przestrzeganie tego może spowodować porażenie prądem lub uszkodzenie urządzenia.
• Użyj standardowego przerywacza obwodu i bezpiecznika zgodnego z danymi znamionowymi klimatyzatora. Nie przestrzeganie tego może spowodować porażenie prądem lub uszkodzenie urządzenia.
• Nie należy przerabiać ani wydłużać przewodu zasilającego. Jeśli kabel zasilania ma rysy albo zdartą lub uszkodzoną izolację, musi być wymieniony. Może to spowodować porażenie elektryczne lub pożar.
• Zachowaj ostrożność w czasie odpakowywania i instalowania klimatyzatora. Nie przestrzeganie tego może spowodować poważne obrażenia lub uszkodzenie urządzenia.
• Nie instaluj klimatyzatora na niestabilnej powierzchni lub w miejscu, gdzie mógł by spaść. Może to spowodować śmierć, poważne obrażenia lub uszkodzenie urządzenia.

- Używanie łatwopalnego gazu (azot) do inspekcji wycieku oraz oczyszczanie powietrza za pomocą sprężonego powietrza lub gazu palnego może spowodować pożar lub wybuch.

Praca

- Nie należy pozostawiać włączonego klimatyzatora na długi czas, gdy wilgotność jest bardzo wysoka a drzwi lub okna pozostają otwarte. Nie przestrzeganie tego może spowodować uszkodzenie urządzenia.

- Upewnij się, że kabel zasilania nie może być pociągnięty lub uszkodzony w czasie pracy klimatyzatora. Nie przestrzeganie tego może spowodować pożar, porażenie prądem lub uszkodzenie urządzenia.

- Nie należy umieszczać ciężkich przedmiotów na kablu zasilającym. Może to spowodować porażenie prądem lub uszkodzenie urządzenia.

- Nie włączać lub wyłączać klimatyzatora poprzez przyłączenie lub odłączenie wtyczki zasilającej. Może to spowodować porażenie elektryczne lub pożar.

- Nie należy dotykać, obsługiwać ani naprawiać urządzenia mokrymi rękami. Może to spowodować porażenie prądem lub uszkodzenie urządzenia.

- Nie należy umieszczać grzejników ani urządzeń grzewczych w pobliżu kabla zasilającego. Może to spowodować pożar, porażenie prądem lub uszkodzenie urządzenia.

- Nie należy dopuszczać do zalania wnętrza klimatyzatora wodą. Może to spowodować pożar lub wybuch.

- Nie pozostawiać substancji palnych, takich jak benzyna, benzen, lub rozpuszczalnik, w pobliżu klimatyzatora. Może to spowodować pożar lub wybuch.

- Nie używać klimatyzatora przez zbyt długi okres czasu w małym pomieszczeniu bez wentylacji. Regularnie wentylować pomieszczenie. Nie przestrzeganie tego może spowodować wybuch lub pożar.

- W przypadku wycieku gazu dokładnie wywietrzyć pomieszczenie przed uruchomieniem klimatyzatora. Nie przestrzeganie tego może spowodować wybuch lub pożar.

- Odłączyć wtyczkę zasilania w przypadku gdy z klimatyzatora wydobywa się niepokojący hałas, zapach lub dym. Nie przestrzeganie tego może spowodować wybuch lub pożar.

- Zatrzymać pracę i zamknąć okno w przypadku burzy lub huraganu. Jeżeli jest to możliwe, usunąć produkt z okna zanim nadciągnie huragan.

- Nie dotykać filtra elektrostatycznego po otwarciu przedniej kratki. Nie przestrzeganie tego może spowodować porażenie prądem lub uszkodzenie urządzenia.

- Skontaktować się z autoryzowanym centrum serwisowym, jeżeli doszło do zalania klimatyzatora w czasie powodzi. Nie przestrzeganie tego może spowodować wybuch lub pożar.

- Należy zachować ostrożność, aby woda nie dostała się do produktu.

- Zapewnić odpowiednią wentylację w czasie gdy klimatyzator i urządzenie grzewcze pracują równocześnie. Nie przestrzeganie tego może spowodować pożar, poważne obrażenia lub uszkodzenie urządzenia.

- Wyłączyć główny wyłącznik zasilania i odłączyć wtyczkę zasilającą przed rozpoczęciem czyszczenia lub naprawy klimatyzatora. Nie przestrzeganie tego może spowodować śmierć, poważne obrażenia lub uszkodzenie urządzenia.

- Odłączyć wtyczkę zasilającą, jeżeli klimatyzator nie jest używany przez dłuższy okres czasu. Nie przestrzeganie tego może spowodować uszkodzenie urządzenia.

- Nie należy umieszczać żadnych przedmiotów na klimatyzatorze. Może to spowodować awarię urządzenia.

- W celu wyczyszczenia wnętrza urządzenia, należy skontaktować się ze sprzedawcą lub autoryzowanym serwisem. Nie wolno stosować agresywnych detergentów, które powodują korozję lub uszkodzenie urządzenia. Detergenty agresywne mogą być także przyczyną usterek urządzenia, pożaru lub porażenia prądem.

- To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej zdolnościach fizycznych, czuciowych lub psychicznych lub niemające doświadczenia i wiedzy, chyba że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

- Nie należy umożliwiać dzieciom zabawy urządzeniem.

OSTROŻNIE

Instalacja

• Upewnij się, czy nie ma wycieku czynnika chłodniczego po instalacji lub naprawie klimatyzatora. Nie przestrzeganie tego może spowodować uszkodzenie urządzenia.
• Zainstaluj odpowiednio przewód odpływu skroplin. Nie przestrzeganie tego może spowodować uszkodzenie urządzenia.
• Przy instalacji produktu należy zachować wypoziomowanie.
• Jednostkę zewnętrzną należy zainstalować w miejscu, gdzie jej hałas ani wyrzucane powietrze nie będą przeszkadzać sąsiadom. Nie przestrzeganie tego może spowodować konflikt z sąsiadami.
• Sprzęt powinny przenosić min. 2 osoby lub wózek widłowy. Może to spowodować poważne obrażenia.
• Nie należy instalować urządzenia w miejscu, gdzie może być ono narażone na bezpośredni wiatr morski (kropelki słonej wody). Może to spowodować awarię urządzenia.

Praca

• Nie wystawiać ludzi, zwierząt ani roślin na zimny lub gorący podmuch powietrza z klimatyzatora. Może to spowodować poważne obrażenia.
• Nie należy używać urządzenia do celów specjalnych, takich jak przechowywanie żywności, dzieł sztuki itp. Jest to klimatyzator powszechnego użytku, nie precyzyjny system klimatyzacyjny. Może to spowodować śmierć, porażenie elektryczne lub pożar.
• Nie należy blokować wlotu ani wylotu powietrza. Może to spowodować wybuch lub awarię urządzenia.
• Nie używać silnych środków czyszczących lub rozpuszczalników w czasie czyszczenia klimatyzatora, ani nie spryskiwać go wodą. Użyć miękkiej ściereczki. Może to spowodować poważne obrażenia lub uszkodzenie urządzenia.
• Nigdy nie dotykać metalowych części klimatyzatora po wyjęciu filtra powietrza. Może to spowodować poważne obrażenia lub uszkodzenie urządzenia.
• Nie należy umieszczać ciężkich przedmiotów na klimatyzatorze. Może to spowodować awarię urządzenia.
• Po czyszczeniu filtr należy zawsze poprawnie zamocować. Filtr należy czyścić co dwa tygodnie lub częściej, jeśli występuje taka potrzeba.
• Nie należy wsadzać rąk ani innych przedmiotów do wlotu ani wylotu powietrza podczas pracy urządzenia. Może to spowodować porażenie prądem elektrycznym.
• Nie należy pić skroplin odprowadzonych z urządzenia. Może to spowodować poważne komplikacje zdrowotne.
• Użyć stabilnego stoliku lub drabiny podczas czyszczenia lub prowadzenia konserwacji klimatyzatora na wysokości. Nie przestrzeganie tego może spowodować poważne obrażenia lub uszkodzenie urządzenia.
• Nie mieszać baterii pilota zdalnego sterowania z bateriami innego typu oraz nie mieszać baterii nowych ze zużytymi. Nie przestrzeganie tego może spowodować uszkodzenie urządzenia.
• Nie należy ładować ani rozbierać baterii. Nie przestrzeganie tego może spowodować wybuch, pożar lub poważne obrażenia.
• Zaprzestać używania pilota zdalnego sterowania w przypadku wycieku baterii. Jeżeli ciecz z wycieku baterii dostała się na ubranie lub skórę, umyć ją czystą wodą. Nie przestrzeganie tego może być przyczyną poważnych obrażeń.
• W przypadku połknięcia cieczy z wycieku baterii, przepłukać starannie usta i skontaktować się z lekażem. Nie przestrzeganie tego może być przyczyną poważnych komplikacji zdrowotnych.

Zakresy pracy

Poniższa tabela podaje zakresy temperatury w których może pracować klimatyzator.

Pojemność Tryb Temperatura wewnętrzna Temperatura zewnętrzna
9,12k	Chłodzenie	18 °C~32 °C -10 °C~48 °C
	Ogrzewanie	16 °C~30 °C -10 °C~24 °C
18,24k	Chłodzenie	18 °C~32 °C -15 °C~48 °C
	Ogrzewanie	16 °C~30 °C -10 °C~24 °C

SPIS TREŚCI

2 WSKAZÓWKI DOT. OS-ZCZĘDNOŚCI ENERGII
3 WAŻNE INSTRUKCJE DOT. BEZ-PIECZEŃSTWA
7 PRZED UŻYCIEM
7 Składniki
8 Korzystanie z pilota
10 FUNKCJE PODSTA- WOWE
10 Chłodzenie pomieszczenia
10 Ogrzewanie pomieszczenia
10 Usuwanie wilgoci
11 Przewietrzanie pomieszczenia
11 Ustawianie prędkości wentylatora
11 Ustawianie kierunku przepływu powietrza
11 Ustawianie timera
11 - Ustawianie aktualnego czasu
12 - Automatycznie włączanie klimatyzatora w ustawionym czasie
12 - Automatycznie wyłączanie klimatyzatora w ustawionym czasie
12 - Anulowanie ustawienia timera
12 - Ustawianie trybu zasypiania

13 FUNKCJE ZAAWAN- SOWANE

13 Szybka zmiana temperatury w pomieszczeniu
13 Oczyszczanie powietrza w pomieszczeniu
14 Automatyczne czyszczenie
13 Wyświetlanie aktualnego zużycia energii
14 Praca Auto
14 Automatyczne przełączanie
15 Tryb cichy
15 Tryb kontroli energii
15 Jasność wyświetlacza
16 Funkcja dedykowanego nawiewu powietrza "1 Touch Soft Air"
16 Obsługa klimatyzatora bez pilota

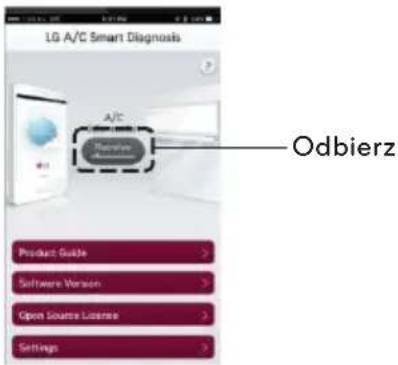

17 Smart Diagnosis
18 Automatycznie ponowne uruchomienie klimatyzatora

19 KONSERWACJA

21 Czyszczenie filtra powietrza
21 Montaż filtra powietrza

22 ROZWIĄZYWANIE PROBLEMÓW

22 Funkcja samo-diagnostyki
22 Przed wezwaniem serwisu

PRZED UŻYCIEM

Składniki

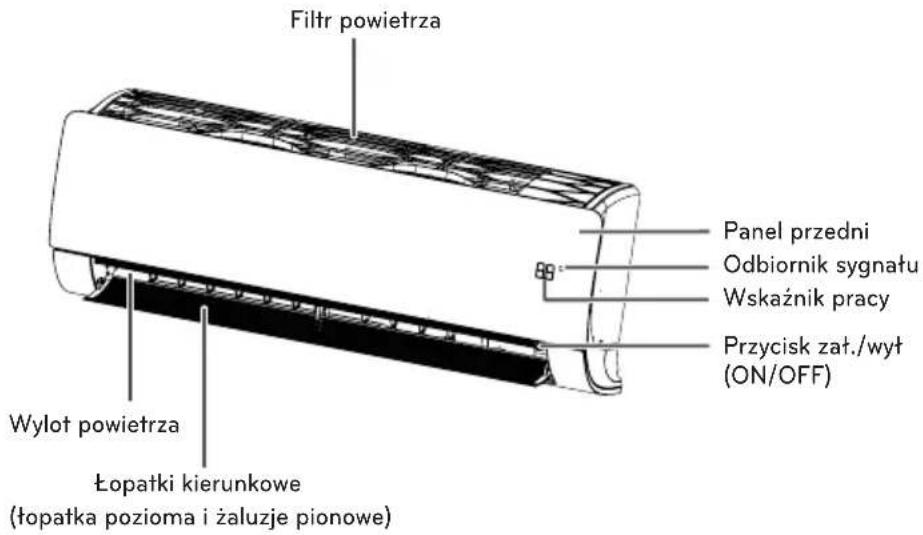

Jednostka wewnętrzna

Filtr powietrza Panel przedni Odbiornik sygnału Wskaźnik pracy Przycisk zat./wyt (ON/OFF) Wylot powietrza Łopatki kierunkowe (Łopatka pozioma i żaluzje pionowe)

* Funkcja ta może ulec zmianie w zależności rodzaju modelu.

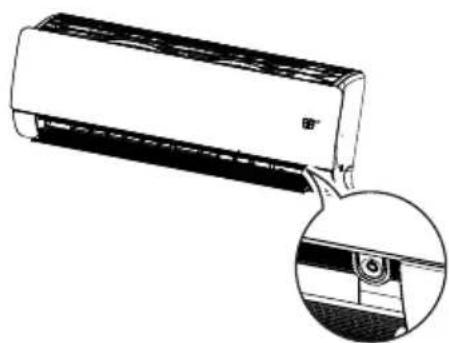

! UWAGA

Liczba i rozmieszczenie wskaźników pracy może się różnić w zależności od modelu klimatyzatora.

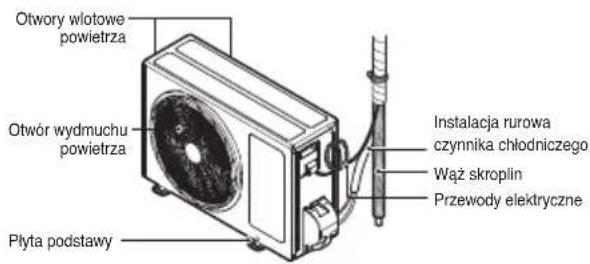

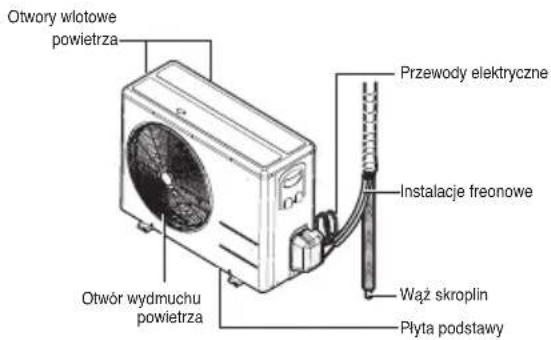

Jednostka zewnętrzna

9,12k 18k

Otwory włotowe powietrza Otwór wydmuchu powietrza Płyta podstawy Instalacja rurowa czynnika chłodniczego Wąż skroplin Przewody elektryczne

Otwory wlotowe powietrza Przewody elektryczne Instalacje freonowe Otwór wydmuchu powietrza Wąż skroplin Płyta podstawy

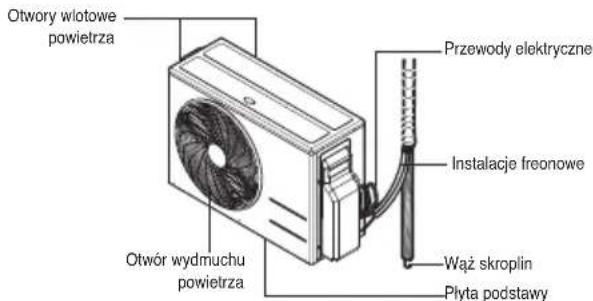

24k

Otwory wlotowe powietrza Otwór wydmuchu powietrza Przewody elektryczne Instalacje freonowe Wąż skroplin Płyta podstawy

* Funkcja ta może ulec zmianie w zależności rodzaju modelu.

Korzystanie z pilota

Klimatyzatorem można sterować za pomocą pilota zdalnego sterowania. Przyciski funkcji dodatkowych znajdują się pod pokrywą na pilocie zdalnego sterowania.

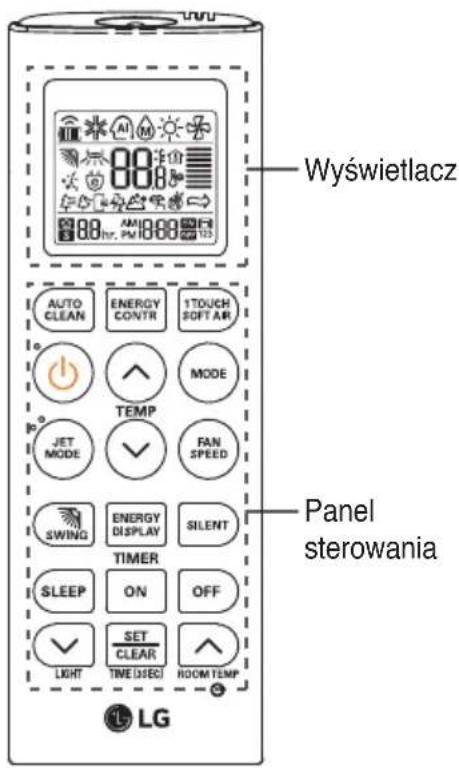

Pilot zdalnego sterowania

Wyświetlacz Panel sterowania LG

! OSTROŻNIE

Poniższe uwagi są ważne dla modeli na rynek francuski. Jeżeli ustawiony jest tryb tylko ogrzewanie wówczas tryby chłodzenie/automatyczna wymiana/osuszanie są niedostępne, natomiast dostępne są ogrzewanie/cyrkulacja powietrza. Jeżeli urządzenie wyłączy się podczas zdalnego sterowania w trybie chłodzenie/automatyczna wymiana/osuszanie, wówczas urządzenie nie zostanie ponownie włączone. Wyłączyć urządzenie po ustawieniu zdalnego sterowania w trybie ogrzewanie/cyrkulacja powietrza, a następnie włączyć je z powrotem.

Panel sterowania	Wyświetlacz	Opis
		Przycisk automatycznego czyszczenia: ustawienia funkcji specjalnych.
		Przycisk łagodnego powietrza za 1 naciśnięciem: pozwala na dostosowanie nawiewu za pomocą jednego naciśnięcia przycisku.
		Przycisk automatycznego trybu zasypiania*: Dostosowuje czas i pracę jednostki dla komfortowego wypoczynku
[1832]	[2009]	Przyciski regulacji temperatury: Ustawianie temperatury powietrza w pomieszczeniu w czasie chłodzenia lub grzania.
[54C2]	-	Przycisk wł./wył.: Włącza lub wyłącza zasilanie.
FANSPEED	[1823]	Przycisk mocy nawiewanego powietrza: Ustawia prędkość wentylatora.
[4E36]		Przycisk wyboru trybu pracy*: Wybiera tryb pracy.Chłodzenie (※) / Praca Automatyczna lub automatyczne przełączanie (○) / Odwilżanie (◇) / Ogrzewanie (◇) / Cyrkulacja powietrza (◇)
[1677]	[07X0]	Przycisk chłodzenia/ogrzewania Jet*: Ogrzewa lub chłodzi powietrze w pomieszczeniu w krótkim czasie.
	[7307]	Przycisk kierunku przepływu powietrza: Ustawienie pionowego kierunku nawiewu powietrza.
[SKH6]		Przycisk timera: Ustawia czas uruchomienia/wyłączenia.
	[17CY]	Przycisk nawigacji i funkcji*: Ustawia czas i funkcji specjalne.Tryb CICHY/ Tryb zarządzania energią / Z trybów Cichy i E/Sterowanie nie można korzystać jednocześnie
ENERGYCONTR
[4H1C]
	-	Ustawia jasność wyświetlacza jednostki wewnętrznej
[100H]	-	Przycisk wyświetlania energii: Ustawienie wyświetlania (lub nie) informacji dotyczącej energii.
[03C3]	-	Przycisk ustawiania/kasowania: Ustawia lub anuluje funkcje. Po przytrzymaniu przez 3 sekundy ustawia aktualny czas.
O	-	Przycisk zerowania: Reset sterownika.

Wkładanie baterii

Przed użyciem pilota należy włożyć baterie. Typ baterii to AAA (1,5 V).

1 Zdejmij pokrywę baterii.

2 Włóż nowe baterie + i - upewnij się, że została zachowana właściwa biegunowość.

3 Założ ponownie pokrywę baterii.

UWAGA

Jeśli ekran wyświetlacza pilota zacznie blaknąć, wymienić obie baterie.

Instalowanie uchwytu pilota zdalnego sterowania

Zainstaluj uchwyt w miejscu nie narażonym na bezpośrednie działanie promieni słonecznych, aby chronić pilota.

1 Wybierz bezpieczne i łatwo dostępne miejsce.

2 Umocuj uchwyt dokręcając dwie śruby za pomocą śrubokręta.

3 Wsuń pilota do uchwytu.

Sposób działania

W celu użycia pilota skieruj go w stronę odbiornika sygnału na dole klimatyzatora.

- Pilot może sterować tez innymi urządzeniami, jeżeli zostanie skierowany w ich stronę. Upewnij się, aby kierować pilota w stronę odbiornika sygnału klimatyzatora.

- Użyć miękkiej szmatki do czyszczenia nadajnika i odbiornika sygnału dla ich właściwej pracy.

FUNKCJE PODSTAWOWE

Chłodzenie pomieszczenia (Chłodzenie)

1 Naciśnij przycisk ⏻, aby włączyć zasilanie.
2 Naciskaj wielokrotnie MODE, aby wybrać chłodzenie.

- Na ekranie jest wyświetlony symbol ✝.

3 Naciśnij ⬆ lub ⬆, aby nastawić żądaną temperaturę.

- Zakres temperatur wynosi od 18 °C (64 °F) do 30 °C (86 °F).

Ogrzewanie pomieszczenia (Ogrzewanie)

1 Naciśnij przycisk ⏻, aby włączyć zasilanie.
2 Naciskaj wielokrotnie MODE, aby wybrać Ogrzewanie.

- Na ekranie jest wyświetlony symbol 🌿.

3 Naciśnij ⬆ lub ⬇, aby nastawić żądaną temperaturę.

- Zakres temperatur wynosi od 16 °C (60 °F) do 30 °C (86 °F).

! UWAGA

Modele tylko chłodzące nie mają tej funkcji.

Usuwanie wilgoci (Odwilżanie)

Tryb ten powoduje usuwanie nadmiaru wilgoci z powietrza w miejscach o dużej wilgotności lub w okresach deszczowych tak, aby zapobiec powstawaniu pleśni. W trybie tym temperatura w pomieszczeniu oraz prędkość wentylatora ustawiane są automatycznie tak, aby osiągnąć optymalny poziom wilgotności.

1 Naciśnij przycisk ⏻, aby włączyć zasilanie.
2 Naciskaj wielokrotnie 📌, aby wybrać tryb osuszania.

- Na ekranie jest wyświetlony symbol ⬆.

- W tym trybie nie możesz nastawić temperatury pomieszczenia, ponieważ jest ona dobierana automatycznie. Dodatkowo temperatura pomieszczenia nie jest wyświetlana.

Przewietrzanie pomieszczenia (operacja cyrkulacji powietrza)

W trybie tym pomieszczenie jest przewietrzane bez zmiany temperatury powietrza.

1 Naciśnij przycisk ⏻, aby włączyć zasilanie.

2 Naciskaj wielokrotnie ⓂOE, aby wybrać tryb przewietrzania.

- Na ekranie jest wyświetlony symbol ✿.

AM12:00

3 Naciśnij 📂, aby ustawić prędkość wentylatora.

Regulacja prędkości wentylatora

1 Naciśnij 🟢, aby ustawić prędkość wentylatora.

- Wybierz ≈, jeżeli chcesz powietrze natu- ralne.

Prędkość wentylatora dobierana jest automatycznie

ekran wyświetlacza		Snelheid
Opmerking	jednostki wewnętrznej
		Wysoki
		Medium - Wysoki
		Medium
		Medium - Niski
		Niski
	ustawionej temperatury.	Naturalny Wiatr

! UWAGA

Wyświetlacz jednostki wewnętrznej uruchamia się na 5 sekund, a następnie powraca do ustawionej temperatury.

Ustawianie kierunku przepływu powietrza

1 Aby ustawić kierunek przepływu powietrza poziomo, naciskaj wielokrotnie i wybierz żądany kierunek.

- Wybierz 📞, aby automatycznie ustawić kierunek przepływu powietrza.

! UWAGA

• Ustawianie pionowego kierunku przepływu powietrza może nie być dostępne w zależności od modelu.
• Ustawianie owiewki kierującej powietrza w sposób dowolny może spowodować uszkodzenie produktu.
• Po ponownym uruchomieniu klimatyzatora, rozpoczęnie on pracę z wcześniej ustawionym kierunkiem przepływu powietrza, tak więc łopatka kierująca powietrze może nie odpowiadać ikonie wyświetlonej na pilocie. W takim przypadku naciśnij 📞, aby ponownie ustawić kierunek przepływu powietrza.

Ustawianie timera

Możesz użyć funkcji timera w celu oszczędności energii, i wydajniejszego użytkowania klimatyzatora.

Ustawianie aktualnego czasu

1 Naciśnij i przytrzymaj SET CLEAR na dłużej niż 3 sekundy.

- Ikona AM (przed południem) /PM (po południu) zacznie migać na dole ekranu wyświetlacza.

2 Naciśnij ☑ lub ▲ w celu zatwierdzenia minut.
3 Naciśnij SET CLEAR, aby zakończyć.

Automatycznie włączanie klimatyzatora w ustawionym czasie

1 Naciśnij ON.

- Poniższa Ikona zacznie migać na dole ekranu wyświetlacza.

2 Naciśnij ☑ lub ▲ w celu zatwierdzenia minut.

3 Naciśnij , aby zakończyć.

4 Podczas ustawiania timera na ekranie wyświetlane są aktualny czas i ikona ON, wskazując, że żądany czas jest ustawiony.

Automatycznie wyłączanie klimatyzatora w ustawionym czasie

1 Naciśnij OFF.

- Poniższa Ikona zacznie migać na dole ekranu wyświetlacza.

2 Naciśnij ☑ lub ▲ w celu zatwierdzenia minut.

3 Naciśnij SET CLEAR, aby zakończyć.

4 Podczas ustawiania timera na ekranie wyświetlane są aktualny czas i ikona OFF, wskazując, że żądany czas jest ustawiony.

Anulowanie ustawienia timera

1 Naciśnij ON lub OFF, aby wybrać ustawienie timera do anulowania.

2 Naciśnij SET CLEAR.

- Aby anulować wszystkie ustawienia, naciśnij SET CLEAR

Ustawianie trybu zasypiania

(komfortowa praca przez określony czas)

Użyj trybu zasypiania, aby klimatyzator został automatycznie wyłączony po zaśnięciu.

1 Naciśnij przycisk ⏻, aby włączyć zasilanie.
2 Naciśnij SLEEP
3 Naciśnij ▼ lub ▲, aby wybrać godziny (do 7 godzin).
4 Naciśnij SET CLEAR, aby zakończyć
- W trybie zasypiania na ekranie jest wyświetlony symbol ☆.
* Przykład) 1hr

[ekran wyświetlacza] [wyświetlacz jednostki wewnętrznej]

18°C 1hr. AM 12:00

! UWAGA

• W trybach chłodzenia i osuszania, temperatura jest podnoszona o 1 °C po 30 minutach, a następnie o jeszcze 1 °C po kolejnych 30 minutach, aby zapewnić komfortowy sen.
• Temperatura wzrasta o wartość do 2 °C w stosunku do temperatury zadanej.
• W trybie nocnym prędkość wentylatora nie może zostać zmieniona. Dla chłodzenia prędkość wentylatora ustawiona jest jako super niska, natomiast dla grzania jako niska.
• Wyświetlacz jednostki wewnętrznej pokazuje od 1 godz. do 7 godz. przez 5 sekund, a następnie powraca do wyświetlania ustawionej temperatury.

FUNKCJE ZAAWANSOWANE

Poniżej znajduje się opis zaawansowanych funkcji klimatyzatora.

Szybka zmiana temperatury w pomieszczeniu - JET MODE (chłodzenie lub ogrzewanie pełną mocą)

Ten tryb umożliwia szybkie schłodzenie pomieszczenie w czasie upalnego lata lub szybkie podgrzanie w zimie.

1 Naciśnij przycisk ⏻, aby włączyć zasilanie.
2 Naciśnij .FT MODE.

- Na ekranie jest wyświetlony symbol Po.

• W trybie chłodzenia Jet powietrze o temperaturze 18 °C (64 °F) jest wydmuchiwane z dużą siłą przez 30 minut.
• W trybie grzania Jet powietrze o temperaturze 30 °C (86 °F) jest wydmuchiwane z dużą siłą przez 30 minut.

UWAGA

• Funkcja ta nie może być używana w trybie cyrkulacji powietrza, Auto i auto przełączanie.
• Ta funkcja może nie być dostępna w zależności od modelu.

Oczyszczanie powietrza w pomieszczeniu

Funkcja automatycznego oczyszczania

W czasie chłodzenia lub odwilżania dochodzi do wykraplania wilgoci wewnątrz jednostki wewnętrznej. Użyj funkcji automatycznego czyszczenia, aby usunąć tą wilgoć.

1 Naciśnij przycisk ⏻, aby włączyć zasilanie.
2 Naciśnij AUTO CLEAN .

- Na ekranie jest wyświetlony symbol ≡.

- Po wyłączeniu zasilania wentylator pracuje przez 30 minut i czyści wnętrze urządzenia znajdującego się wewnątrz pomieszczenia.

UWAGA

Niektóre przycisk nie działają w czasie automatycznego czyszczenia.

Wyświetlanie aktualnego zużycia energii

Jest to funkcja wyświetlania ilości zużywanej energii podczas pracy urządzenia.

1 Naciśnij przycisk ⏻, aby włączyć zasilanie.
2 Naciśnij ENERGY DISPLAY .

- Na wyświetlaczu jednostki wewnętrznej podawane jest chwilowe zużycie energii.

UWAGA

• Po wprowadzeniu funkcji, nie jest ona wyświetlana oddzielnie na pilocie bezprzewodowym.
• Rzeczywiste zużycie energii może różnić się od podawanego na wyświetlaczu.

Praca Auto

(Sztuczna inteligencja)

Modele z samym chłodzeniem

W tym trybie prędkość wentylatora i temperatura są dobierane automatycznie w zależności od aktualnej temperatury w pomieszczeniu.

1 Naciśnij przycisk ⏻, aby włączyć zasilanie.
2 Naciskaj wielokrotnie 📂, aby wybrać pracę automatyczną.
3 Naciśnij ⬇ lub ⬇, aby wybrać żądany kod pracy, jeżeli temperatura jest wyższa lub niższa od żądanej.

KodOznaczenie 2 Chłodzenie 1 Delikatne chłodzenie 0 Utrzymanie temp. pomieszczenia -1 Delikatne ogrzewanie -2 Ogrzewanie

UWAGA

• W tym trybie nie można ustawić prędkości wentylatora, ale można ustawić automatyczny ruch łopatki kierunku nawiewu.
• Ta funkcja może nie być dostępna w zależności od modelu.

Automatyczne przełączanie

Ta funkcja automatycznie przełącza tryb pracy, aby utrzymać w pomieszczeniu temperaturę zadaną z odchyleniem ±2 °C.

1 Naciśnij przycisk ⏻, aby włączyć zasilanie.
2 Naciskaj wielokrotnie (NCOE), aby wybrać Automatyczne przełączanie.

- Na ekranie jest wyświetlony symbol 📂.

3 Naciśnij ⬇ lub ⬇, aby nastawić żądaną temperatę.
- Zakres temperatur wynosi od 18 °C(64 °F) do 30 °C(86 °F).
4 Naciskaj wielokrotnie 📄, aby ustawić prędkość wentylatora.

UWAGA

Ta funkcja może nie być dostępna w zależności od modelu.

Tryb cichy

Służy do zapobiegania potencjalnym skargom osób mieszkających w pobliżu poprzez redukcję hałasu z urządzeń zewnętrznych. Poziom ciśnienia akustycznego urządzenia zewnętrznego znajdującego się w trybie chłodzenia i ogrzewania jest niższy o 3 dB w porównaniu z hałasem znamionowym.

1 Naciśnij przycisk ⏻, aby włączyć zasi- lanie.
2 Naciśnij przycisk SILENT.

- Na wyświetlaczu pojawi się symbol 📋.

Funkcja Tryb cichy dostępna jest przy poniższym ustawieniu temperatury

• Chłodzenie – możliwy zakres temperature: wewnątrz 18 °C (64 °F) \~ 30 °C (86 °F), na zewnątrz 18 °C (64 °F) \~ 43 °C (109 °F).
• Ogrzewanie – możliwy zakres temperature: wewnątrz 16 °C (60 °F) \~ 30 °C (86 °F), na zewnątrz 6 °C (43 °F) \~ 24 °C (75 °F).

! UWAGA

• Ustawienie dostępne tylko, gdy urządzenie jest włączone. Z trybów Cichy i E/Sterowanie nie można korzystać jednocześnie. Jeśli w trybie cichym zostanie włączony tryb E/Sterowanie, tryb cichy wyłącza się i działa wyłączine tryb E/Sterowanie.
• Po wyborze trybu cichego wydajność może wzrosnąć.
• Ta funkcja nie może być używana w trybach Cyrkulacja powietrza i Wilgotność.

Tryb kontroli energii

Ma na celu oszczędzanie energii. (Ustawienie dostępne w trybie chłodzenie powietrza).

Krok 1 — wejście : Zużycie energii w trybie chłodzenia jest o 20% niższe w porównaniu z wydajnością znamionową.

Krok 2 — wejście : Zużycie energii w trybie chłodzenia jest o 40% niższe w porównaniu z wydajnością znamionową.

1 Naciśnij przycisk ⏻, aby włączyć zasilanie.

2 Naciśnij przycisk ENERGY CONTR

- Na wyświetlaczu pojawi się symbol ↗.

80 AM12:00

Krok 1 — wejście Krok 2 — wejście

80 +

60 小 ⚡

Funkcja Tryb kontroli energii dostępna jest przy poniższym ustawieniu temperatury

- Chłodzenie – możliwy zakres temperature: wewnątrz 18 °C(64 °F) \~ 30 °C (86 °F), na zewnątrz 21 °C(70 °F) \~ 32 °C (90 °F)

! UWAGA

• Może być używana w trybie Chłodzenie.
• Za każdym razem, gdy na pilocie zdalnego sterowania naciśniesz E/Sterowanie, funkcje krokowej kontroli zostają zwolnione, powtórzone i obniżone. Żądana temperature pojawia się na 5 sek.
• Po wyborze trybu cichego wydajność może wzrosnąć.

Jasność wyświetlacza

Możesz ustawić jasność wyświetlacza jednostki wewnętrznej

1 Nacisnąć ▼.

Załączanie / wyłączanie ekranu.

! UWAGA

Ta funkcja może nie być dostępna w zależności od modelu.

Funkcja dedykowanego nawiewu powietrza "1 Touch Soft Air" (Praca łopatek w trybie komfort)

Funkcja pracy w trybie komfort ustawia łopatki w zaprogramowanym położeniu, gdzie dostarczane powietrze puszczane jest z dala od osób przebywających w pomieszczeniu.

1 Naciśnij ⏻ – aby włączyć zasilanie.
2 Naciskaj 1TOUCH SOFT AIR, aby wybrać żądany kierunek.

- Na ekranie jest wyświetlony symbol lub ↗.

[ekran wyświetlacza]

[wyświetlacz jednostki wewnętrznej]

[ekran wyświetlacza]

[wyświetlacz jednostki wewnętrznej]

65 7 18°C - AM12:00

! UWAGA

• Naciśnięcie 📂 lub 📋 podczas działania funkcji łagodnego powietrza spowoduje jej wyłączenie.
• Naciśnięcie 📞 podczas działania funkcji łagodnego powietrza spowoduje jej wyłączenie oraz ustawienie trybu zmiennego lub pionowego.
• Jeżeli funkcja ta jest wyłączona, łopatka pozioma działa automatycznie w zależności od ustawionego trybu.
• Wyświetlacz jednostki wewnętrznej uruchamia się na 5 sekund, a następnie powraca do ustawionej temperatury.

Obsługa klimatyzatora bez pi- lota

Możesz użyć przycisku On/Off na jednostce wewnętrznej do obsługi klimatyzatora, gdy pilot nie jest dostępny. Jednakże prędkość wentylatora jest ustawiona na wysoką.

1 Otworzyć łopatkę poziomą.
2 Nacisnąć przycisk Wł./Wyt. (On/Off).

! UWAGA

Silnik krokowy może być uszkodzony, łopatka pozioma otwiera się szybko.

* Funkcja ta może ulec zmianie w zależności rodzaju modelu.
- Dla modeli z chłodzeniem i ogrzewaniem, tryb pracy jest zmieniany w zależności od temperatury w pomieszczeniu.

Temp. pomieszczenia	Temp. zadana	Tryb pracy
Poniżej 21 °C	24 °C Ogrzewanie
Powyżej 21 °C i poniżej 24 °C	23 °C Osuszanie
Powyżej 24 °C	22 °C Chłodzenie

- Dla modeli z samym chłodzeniem, temperatura jest ustawiona na 22 °C.

Smart Diagnosis

Smart Diagnosis pozwala użytkownikowi łatwo sprawdzić stan urządzenia.

• Łatwa kontrola stanu klimatyzatora.
• Zrozumiałe komunikaty o błędach.
• Pozwala uzyskać lepszą wydajność urządzenia oraz wydłuża jego żywotność.

1 W Google play lub App store odszukaj i pobierz aplikację 'LG A/C Smart Diagnosis'.

2 Na głównym ekranie telefonu kliknij przycisk "Odbierz".

LG A/C Smart Diagnosis A/C Product Guide > Software Version > Open Source License > Settings Odbierz

3 Naciśnij 📣 pilota bezprzewodowego przez 5 sekund kierując go na jednostkę wewnętrzną.

4 Przyłoż telefon do jednostki wewnętrznej. Sygnały dźwiękowe będą odbierane przez twój telefon.

5 Potwierdź na telefonie otrzymane informa- cje.

Pamiętaj, że dźwięki z otoczenia mogą zakłócać informacje przesyłane z jednostki wewnętrznej.

Automatycznie ponowne uruchomienie klimatyzatora

Jeżeli klimatyzator jest ponownie włączony po awarii zasilania, funkcja ta przywraca poprzednie jego ustawienia. Ta funkcja jest ustawiona fabrycznie.

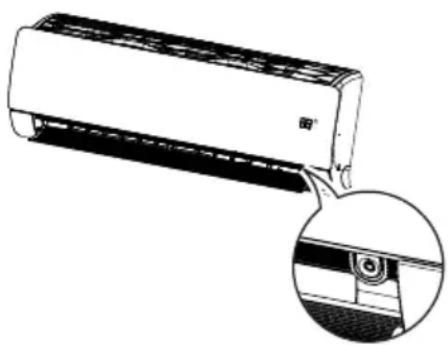

Praca wymuszona

1 Otworzyć łopatkę poziomą.
2 Naciśnij przycisk On/Off i przytrzymaj go przez 6 sekund.
- Urządzenie wyda dwa sygnały dźwiękowe a lampka zabłyśnie dwukrotnie 4 razy.

* Funkcja ta może ulec zmianie w zależności rodzaju modelu.
- Aby ponownie aktywować tę funkcję, naciśnij przycisk On/Off i przytrzymaj go przez 6 sekund. Urządzenie wyda dwa sygnały dźwiękowe a lampka zabłyśnie 4 razy.

! UWAGA

Jeśli naciśniesz i przytrzymasz przycisk On/Off na 3-5 sekund zamiast na 6, urządzenie przełączy się do trybu testowego. W trybie testowym urządzenie wydmuchuje silny strumień powietrza chłodzącego przez 18 minut, a następnie są przywracane ustawienia fabryczne.

KONSERWACJA

Jeżeli klimatyzator nie będzie używany przez dłuższy czas, osusz go, aby utrzymywać go w jak najlepszym stanie.

1 Osusz dokładnie klimatyzator, uruchamiając na 3 do 4 godzin tryb wiatraka, a następnie wyjmij wtyczkę z gniazdka. Jeśli w środku pozostanie wilgoć, wewnętrzne element mogą ulec uszkodzeniu.
2 Przed ponownym użyciem klimatyzatora znow osusz wewnętrzne element, uruchamiając na 3 do 4 godzin tryb wiatraka. Pomaga to pozbyć się zapachow powstałych w wyniku wilgoci.

Regularnie czyścić urządzenie, aby utrzymać optymalne osiągi i uniknąć możliwych awarii.

* To może nie być dostępne w zależności od modelu.

Filtr powietrza

* Funkcja ta może ulec zmianie w zależności rodzaju modelu.

Rodzaj Opis	interwał
Filtr powietrza P	Patrz “Czyszczenia filtra powietrza.” 2 tygodnie
Jednostki we-wnętrzne klimatyzatorów	Czyszczenie powierzchni urządzenia znajdującego się wewnątrz za pomocą miękkiej, suchej szmatki.	Regularnie
	Sprawdzenie i czyszczenie rury odpływu skroplin. Co 4 miesiące
	Czyszczenie tacki ociekowej. Raz w roku
	Czyszczenie i odgrzybianie wymiennika ciepła Raz w roku
	Wymień baterie w pilocie. Raz w roku
Jednostka ze-wnętrzna	Czyszczenie wymiennika ciepła środkami specjalistycznymi (wyłącznie autoryzowany serwis).	Regularnie
	Czyszczenie wentylatora. Raz w roku
	Mycie obudowy, tacy ociekowej i instalacji kondensatu. Raz w roku
	Sprawdzenie elementów mechanicznych (mocowanie wentylatora, sprężarki)	Raz w roku
	Wyczyszczenie elementów elektrycznych strumieniem powietrza i sprawdzenie szczelności przed opadami atmosferycznymi.	Raz w roku
	Sprawdzenie i uzupełnienie braków w izolacji elektrycznej i ter-micznej instalacji.	Raz w roku

! OSTROŻNIE

• Wyłącz zasilanie i odłącz kabel zasilający przed wykonywaniem jakichkolwiek czynności konserwacyjnych, w przeciwnym razie może dojść do porażenia elektrycznego.
• Nigdy nie używać wody o temperaturze wyższej niż 40 °C w czasie czyszczenia filtrów. Może spowodować odkształcenia lub odbarwienia.
• Nigdy nie używać agresywnych substancji do czyszczenia filtrów. Mogą zniszczyć powierzchnie produktu.
• Nie należy czyścić filtra 3M woda, ponieważ może ulec zniszczeniu. (opcjonalne)

! UWAGA

• Umiejscowienie i kształt filtrów mogą się różnic w zależności od modelu.
• Należy regularnie czyścic wężownicę wymiennika ciepła jednostki zewnętrznej, ponieważ zalegający na niej brud może spowodować pogorszenie wydajności i zwiększenie zużycia energii.

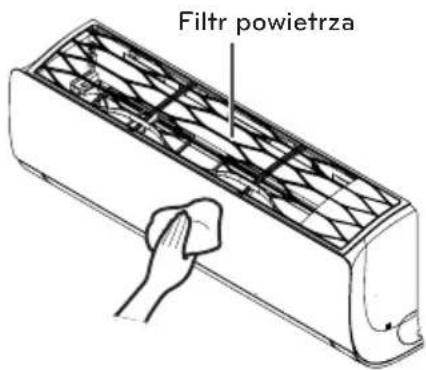

Czyszczenie filtra powietrza

Czyść filtr powietrza co 2 tygodnie lub częściej w razie konieczności.

1 Wyłącz zasilanie i odłącz kabel zasilający.

2 Chwycic pokrętło filtra powietrza, unieść lekko do góry.

* Funkcja ta może ulec zmianie w zależności rodzaju modelu.

3 Chwycić pokrętło filtra powietrza, unieś lekko do góry i wyjąć z jednostki.

* Funkcja ta może ulec zmianie w zależności rodzaju modelu.

4 Wyczyść filtr odkurzaczem lub ciepłą wodą z de- likatnym środkiem myjącym.

- W przypadku zanieczyszczeń trudnych do usunięcia, wymyj filtr w letniej wodzie z dodatkiem środka myjącego.

5 Wysusz filtr w cieniu.

UWAGA

Filtr powietrza może być uszkodzony, gdy jest wygięty.

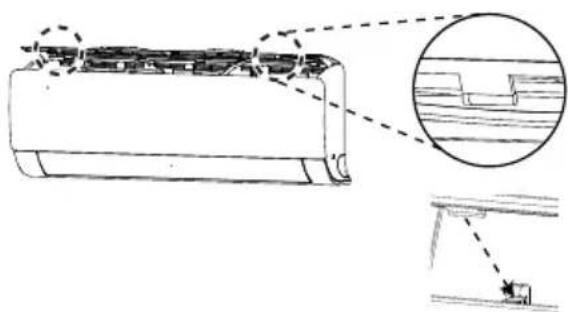

Montaż filtra powietrza

Czyść filtr powietrza co 2 tygodnie lub częściej w razie konieczności.

1 Wyłącz zasilanie i odłącz kabel zasilający.

2 Włożyć zaczepy filtra powietrza w kratkę przednią.

3 Wcisnąć zaczepy tak, aby zamontować filtr.

4 Sprawdzić z boku przedniej kratki, czy filtr został prawidłowo zamontowany.

Filtr powietrza nie jest prawidłowo zamontowany, kurz oraz inne substancje będą dostawały się do jednostki wewnętrznej. Jeśli spojrzeć na jednostki wewnętrznej z wyższym niż to, można łatwo zamontować górny filtr.

ROZWIĄZYWANIE PROBLEMÓW

Funkcja samo-diagnostyki

To urządzenie ma wbudowaną funkcję samo-diagnostyki. W przypadku wystąpienia błędu, wskaźnik jednostki wewnętrznej będzie migał w odstępach 2 sekundowych. W takim przypadku należy się skontaktować z lokalnym serwisem.

Przed wezwaniem serwisu

Proszę sprawdzić poniższe przez skontaktowaniem się z serwisem. Jeżeli problem pozostaje nadal, skontaktuj się z serwisem.

Problem Możliwe przyczyny Środki zaradcze
Czuć zapach spalenizny i słychać dziwny dźwięk z urządzenia.	-	Wyłącz klimatyzator, odłącz zasilanie i skontaktuj się z serwisem.
Woda wycieka z jednostki wewnętrznej nawet przy niskiej wilgotności powietrza.
Kabel zasilający jest uszkodzony lub nagrzewa się nadmiernie.
Wyłącznik lub przerywacz obwodu (zabezpieczenie, uziemienie) lub bezpiecznik nie są obsługiwane właściwie.
Klimatyzator nie pracuje.	Klimatyzator nie jest włączony do prądu.	Sprawdź, czy urządzenie jest podpięte do zasilania (np. załączony bezpiecznik)
	Spalony bezpiecznik lub brak zasilania.	Wymień bezpiecznik lub sprawdź, czy nie zadziałat przerywacz obwodu.
	Wystąpiła awaria zasilania.	Wyłącz klimatyzator w przypadku awarii zasilania. Po przywróceniu zasilania, odczekaj 3 minuty, a następnie włącz klimatyzator.
	Napięcie jest za wysokie lub za niskie.	Sprawdź, czy nie zadziałat przerywacz obwodu.
	Klimatyzator został automatycznie wyłączony o ustawionym czasie.	Ponownie wciśnij przycisk zasilania.
Klimatyzator nie wytwarza zimnego powietrza.	Nie ma właściwej cyrku-lacji powietrza.	Sprawdzić czy zasłony, wylot powietrza nie jest blokowany.
	Filtr powietrza jest zabrudzony.	Czyść filtr powietrza co 2 tygodnie. Patrz "Czyszczenie filtra powietrza", aby uzyskać szczególy.
	Temperatura w pomieszczeniu jest zbyt wysoka.	W lecie potrzeba trochę czasu, aby schłodzić pomieszczenie. W takim przypadku wybierz funkcję chłodzenia Jet, aby szybko schłodzić powietrze.
	Zimne powietrze ucieka z pomieszczenia.	Upewnij się, że zimne powietrze nie ucieka przez otwory wentylacyjne w pomieszczeniu.
	Zadana temperatura jest wyższa niż temperatura w pomieszczeniu.	Ustaw temperaturę zadaną na wartość niższą niż aktualna temperatura w pomieszczeniu.
	W pobliżu jest źródło ciepła.	Unikaj używania źródeł ciepła, takich jak piekarniki elektryczne lub kuchenki gazowe w czasie pracy klimatyzatora.
	Wybrano opcję cyrku-lacji powietrza.	W trybie cyrkulacji powietrza powietrze jest wydmuchiwane z klimatyzatora bez jego schładzania lub ogrzewania. Przełącz na tryb chłodzenia.
Nie można ustawić prędkości wentylatora.	Wybrano opcję pracy automatycznej, Jet lub odwilżania.	W niektórych trybach pracy, takich jak Jet lub odwilżanie, nie można ustawiać prędkości wentylatora. Wybierz tryb pracy w którym można ustawiać prędkość wentylatora.
Nie można ustawić temper- atury.	Wybrano tryb cyrkulacji powietrza lub Jet.	W niektórych trybach pracy, takich jak cyrku-lacja powietrza lub Jet, nie można ustawiać temperatury zadanej. Wybierz tryb pracy w którym można ustawiać temperaturę zadaną.

FELHASZNÁLÓI KÉZIKÖNYV KÍMABERENDEZÉS
