MS07ET - Klimatyzator LG - Bezpłatna instrukcja obsługi

Typ produktu	Klimatyzator split naścienny
Marka	LG
Model	MS07ET
Kategoria	Klimatyzator
Rodzaj instalacji	Montaż naścienny
Czynnik chłodniczy	R32 (łatwopalny)
Zasilanie elektryczne	230 V ~ 50 Hz, dedykowane gniazdo z wyłącznikiem
Moc chłodnicza	7000 BTU/h (szacunkowo)
Główne funkcje	Chłodzenie, ogrzewanie, osuszanie, wentylacja, tryb automatyczny, Jet Mode, oscylacja, timer, kontrola energii, inteligentna diagnostyka
Pilot zdalnego sterowania	Bezprzewodowy, baterie AAA (1,5 V), zasięg do odbiornika jednostki wewnętrznej
Filtr powietrza	Zmywalny, czyszczenie co 2 tygodnie
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem, używać miękkiej szmatki, nie spryskiwać wodą
Bezpieczeństwo	Obowiązkowe uziemienie, nie używać przedłużacza, odciąć zasilanie w przypadku burzy
Wymiary jednostki wewnętrznej (SxWxG)	Około 800 x 300 x 200 mm (szacunkowo)
Wymiary jednostki zewnętrznej (SxWxG)	Około 700 x 500 x 250 mm (szacunkowo)
Waga jednostki wewnętrznej	Około 9 kg (szacunkowo)
Waga jednostki zewnętrznej	Około 25 kg (szacunkowo)
Poziom hałasu (wewnątrz)	Około 35 dB (szacunkowo)
Materiały	ABS, stal (jednostka zewnętrzna)

Często zadawane pytania - MS07ET LG

Jak wyczyścić filtr powietrza?

Odłącz urządzenie, otwórz przednią pokrywę, wyjmij filtr, umyj go w ciepłej wodzie z mydłem, osusz całkowicie w cieniu, a następnie włóż z powrotem. Czyść filtr co 2 tygodnie.

Co zrobić, jeśli urządzenie nie chłodzi prawidłowo?

Sprawdź, czy filtr powietrza nie jest zatkany, czy drzwi i okna są zamknięte, czy wybrany jest tryb chłodzenia i czy ustawiona temperatura jest niższa od temperatury otoczenia. Jeśli problem utrzymuje się, skontaktuj się z autoryzowanym serwisantem.

Jak używać pilota bezprzewodowego?

Włóż dwie baterie AAA (1,5 V) zgodnie z polaryzacją, a następnie skieruj pilota w stronę odbiornika sygnału jednostki wewnętrznej. Naciskaj przyciski, aby wybrać tryb, temperaturę, prędkość wentylatora itp.

Co oznaczają symbole ostrzegawcze na urządzeniu?

Symbol z płomieniem oznacza, że urządzenie używa łatwopalnego czynnika chłodniczego (R32). Symbol otwartej książki oznacza, że należy przeczytać instrukcję obsługi. Symbol klucza oznacza, że konserwację powinien wykonywać wykwalifikowany personel.

Jak ustawić timer włącz/wyłącz?

Upewnij się, że aktualna godzina jest ustawiona, a następnie naciśnij przycisk TIMER, aby zaprogramować żądaną godzinę włączenia lub wyłączenia. Użyj przycisków regulacji temperatury lub czasu, aby dostosować, a następnie zatwierdź przyciskiem SET/CANCEL.

Dlaczego woda kapie z jednostki wewnętrznej?

Może to być spowodowane zatkanym lub nieprawidłowo nachylonym wężem odpływowym lub brudnym filtrem powietrza. Wyczyść filtr i sprawdź, czy wąż odpływowy nie jest zagięty lub zatkany. Jeśli problem utrzymuje się, wezwij specjalistę.

Czy mogę używać klimatyzatora bez pilota?

Tak, otwórz przednią pokrywę (lub poziomą łopatkę) i naciśnij przycisk ON/OFF na jednostce wewnętrznej. Temperatura zostanie ustawiona automatycznie między 22°C a 24°C w trybie chłodzenia/ogrzewania.

Jak zmienić wyświetlanie z °C na °F?

Przytrzymaj przycisk °C←→°F (lub podobny) na pilocie przez około 5 sekund, aż jednostka się zmieni.

Jakie są ważne środki ostrożności?

Nie zasłaniać wlotów/wylotów powietrza, nie dotykać urządzenia mokrymi rękami, nie używać przedłużacza, odciąć zasilanie w przypadku burzy i nie podejmować samodzielnych napraw. Urządzenie musi być uziemione.

Jak oszczędzać energię z tym klimatyzatorem?

Ustaw umiarkowaną temperaturę (24-26°C latem), zamknij drzwi i okna, użyj rolet, aby zablokować słońce, regularnie czyść filtr i w razie potrzeby używaj trybu wentylatora. Włącz funkcję Energy Control, jeśli dostępna.

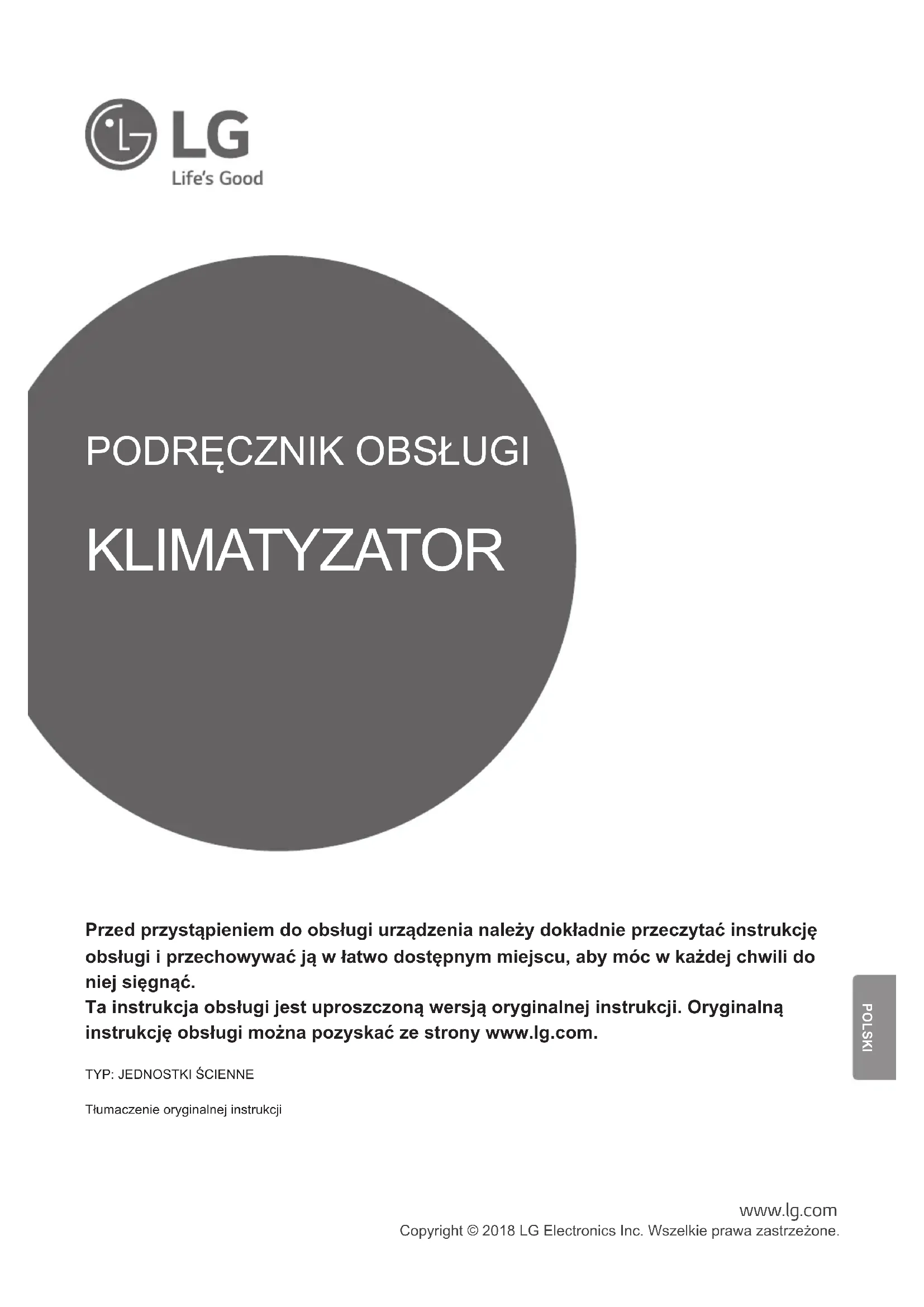

INSTRUKCJA OBSŁUGI MS07ET LG

Przed przystąpieniem do obsługi urządzenia należy dokładnie przeczytać instrukcję obsługi i przechowywać ją w łatwo dostępnym miejscu, aby móc w każdej chwili do niej sięgnąć.

Ta instrukcja obsługi jest uproszczoną wersją oryginalnej instrukcji. Oryginalną instrukcję obsługi można pozyskać ze strony www.lg.com.

TYP: JEDNOSTKI ŚCIENNE

Tłumaczenie oryginalnej instrukcji

SPIS TREŚCI

Podręcznik przeznaczony jest dla grupy różnych produktów i zamieszczone w nim ilustracje lub treści mogą nie odpowiadać dokładnie modelowi posiadanemu przez użytkownika.

Niniejszy podręcznik może podlegać zmianom wprowadzanym przez producenta.

INSTRUKCJE BEZPIECZEŃSTWA 3

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA ...... 4

UŻYTKOWANIE....9

Uwagi dotyczące pracy urządzenia 9

Części i funkcje....9

Bezprzewodowy pilot zdalnego sterowania 10

INSTRUKCJE BEZPIECZEŃSTWA

Poniższe wytyczne dotyczące bezpieczeństwa mają za zadanie zapobiegać nie-przewidzianym zagrożeniom i uszkodzeniom wynikającym z nieprawidłowej lub niezgodnej z zasadami bezpieczeństwa obsługi urządzenia.

Wytyczne podzielono na kategorie „OSTRZEŻENIE” oraz „UWAGA” opisane poniżej.

Symbol ten wskazuje działania oraz zagadnienia, z którymi może wiązać się zagrożenie. Należy uważnie przeczytać sekcje oznaczone tym symbolem i postępować zgodnie z instrukcją, aby uniknąć zagrożeń.

OSTRZEŻENIE

Wskazuje, że nieprzestrzeganie instrukcji może powodować poważne obrażenia lub śmierć.

UWAGA

Wskazuje, że nieprzestrzeganie instrukcji może powodować lekkie obrażenia lub uszkodzenia produktu.

Poniższe symbole są widoczne na jednostkach wewnętrznych i zewnętrznych. (dla R32)

Ten symbol oznacza, że to urządzenie zawiera łatwopalny czynnik chłodniczy. W razie wycieku czynnika chłodniczego i kontaktu z zewnętrznym źródłem zapłonu istnieje ryzyko pożaru.

Ten symbol informuje o konieczności dokładnego przeczytania Instrukcji obsługi.

Ten symbol informuje pracowników serwisowych o konieczności obsługi tego sprzętu zgodnie z Instrukcją montażu.

Ten symbol wskazuje dostępność informacji w Instrukcji obsługi lub Instrukcji montażu.

OSTRZEŻENIE

Aby zmniejszyć ryzyko eksplozji, pożaru, śmierci, porażenia elektrycznego, obrażeń lub poparzenia osób podczas używania produktu, należy przestrzegać środków ostrożności obejmujących poniższe:

Dzieci w gospodarstwie domowym

To urządzenie nie jest przeznaczone do stosowania przez osoby (łącznie z dziećmi) o ograniczonej sprawności fizycznej, sensorycznej czy umysłowej, lub którym brak doświadczenia i wiedzy, chyba że są oni nadzorowani bądź instruowani w zakresie użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci powinny być pod nadzorem w celu zapewnienia, że nie bawią się urządzeniem.

Dla stosowania w Europie:

Urządzenie to może być obsługiwane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub nieposiadające wymaganej wiedzy i doświadczenia pod warunkiem zapewnienia im odpowiedniego instruktażu oraz nadzoru w zakresie bezpieczeństwa obsługi urządzenia oraz związanego z nią ryzyka. Należy uniemożliwić dzieciom wykorzystywanie urządzenia do zabawy. Niedozwolone jest czyszczenie urządzenia oraz wykonywanie zabiegów konserwacyjnych przez dzieci bez nadzoru.

Montaż

• Nie montować klimatyzatora na niestabilnej powierzchni lub w miejscu, gdzie istnieje niebezpieczeństwo upadku urządzenia.
• Należy skontaktować się z autoryzowanym instalatorem/serwisem podczas instalacji lub przenoszenia klimatyzatora.
• Bezpiecznie zamontować panel i obudowę jednostki.
• Nie montować klimatyzatora w miejscu, gdzie przechowywane są łatwopalne ciecze lub gazy, takie jak benzyna, propan, rozcieńczalnik itp.
• Należy upewnić się, że przewód i kabel zasilający łączące jednostki wewnętrzne i zewnętrzne nie są zbyt mocno naciągnięte podczas instalacji klimatyzatora.
• Należy użyć standardowego wyłącznika obwodu i bezpiecznika, które są zgodne z wartościami klimatyzatora.
• Nie podłączać powietrza ani gazu do systemu, za wyjątkiem konkretnych substancji chłodzących.

• Należy użyć niepalnego gazu (azot) w celu sprawdzenia, czy występują wycieki i w celu oczyszczenia instalacji z powietrza, wilgoci i innych zanieczyszczeń; użycie skompresowanego powietrza lub łatwopalnego gazu może spowodować pożar lub eksplożję.

• Połączenie przewodów wewnętrznych/zewnętrznych powinno być dobrze zabezpieczone, a przewód powinien być poprawnie poprowadzony, aby nie występowała siła wyciągająca przewód z zacisków przyłączeniowych. Nieprawidłowe lub luźne połączenia mogą generować ciepło lub spowodować pożar.

• Wykonać dedykowaną instalację elektryczną zasilania i wyłączniki obwodu przed użyciem klimatyzatora.
• Nie łączyć przewodu uziemienia do instalacji gazowej budynku, iąrunochronu czy przewodu uziemienia telefonu.
• Nie wolno zasłaniać otworów wentylacyjnych.

Działanie

• Należy upewnić się, że używane są jedynie części wymienione na liście części serwisowych. Nigdy nie należy próbować modyfikować urządzenia.
• Należy upewnić się, by lokalizacja agregatu nie była miejscem zabawy dzieci.
• Usuwać baterie w miejscu, w którym nie występuje niebezpieczeństwo pożaru.
• Używać jedynie czynnika chłodzącego określonego na etykiecie klimatyzatora.
• Odciąć zasilanie, jeżeli występuje nietypowy hałas, zapach lub dym dochodzący z klimatyzatora.
• W pobliżu klimatyzatora nie zostawiać łatwopalnych substancji, takich jak benzyna, benzen lub rozpuszczalnik.
• Należy skontaktować się z autoryzowanym centrum serwisowym, wr przypadku gdy klimatyzator zanurzony jest w wodach powodziowych.
• Nie używać klimatyzatora przez dłuższy czas w małym pomieszczeniu bez odpowiedniej wentylacji.
• W przypadku wycieku gazu (freon, propan, gaz LPG itp.) dobrzywietrzyć przed ponownym użyciem klimatyzatora.
• Aby wyczyścić wnętrze urządzenia, należy skontaktować się z aortyzowanym centrum serwisowym lub sprzedawcą. Użycie niewłaściwych detergentów może spowodować korozję lub uszkodzenie jednostki.
• Należy upewnić się, że pomieszczenie jest dobrze wentylowane, podczas jednoczesnej pracy klimatyzatora i urządzenia grzewczego (np. grzejnik).
• Nie blokować wentylacji klimatyzowanego pomieszczenia.
• Nie wkładać rąk lub innych przedmiotów do wlotu/wylotu powietazpodczas pracy klimatyzatora.
• Należy upewnić się, że przewód zasilania nie jest brudny, luźny lub zepsuty.
  •Nigdy nie dotykać, obsługiwać lub naprawiać klimatyzatora mokrymi rękami.
• Nie umieszczać żadnych przedmiotów na przewodzie zasilania.

- Nie umieszczać grzejnika lub innych urządzeń grzewczych w pobliżu przewodu zasilania.

Nie modyfikować lub przedłużać przewodu zasilania. Zadrapania lub odchodzenie izolacji na przewodzie zasilania może skutkować pożarem lub porażeniem elektrycznym. Taki przewód powinien zostać wymieniony.

Natychmiast wyłączyć zasilanie w przypadku przerwy w dostawie prądu lub burzy.

- Należy zwrócić uwagę, aby przewód zasilający nie został wyrwany ani uszkodzony podczas eksploatacji urządzenia.

- Nie wolno dotykać rury z czynnikiem chłodzącym oraz żadnej części wewnętrznej, gdy urządzenie pracuje lub zaraz po jego wyłączeniu.

Konserwacja

•Nie czyścić urządzenia poprzez natryskiwanie wody bezpośrednio na produkt.

- Przed czyszczeniem lub konserwacją, odłączyć zasilanie i poczekać, aż wentylator się zatrzyma.

Bezpieczeństwo techniczne

• Montaż lub naprawy wykonywane przez nieautoryzowane osoby mogą stanowić zagrożenie dla użytkownika i innych osób.
• Każda osoba zaangażowana w prace przy obwodzie czynnika chłodniczego powinna mieć ważny certyfikat wydany przez akredytowaną w branży jednostkę opiniującą, potwierdzający kompetencje do bezpiecznej obsługi czynników chłodniczych zgodnie z określoną dla branży specyfikacją oceny. (dla R32)

Urządzenie należy serwisować zgodnie z zaleceniami producenta.

Prace konserwacyjne lub naprawy wymagające pomocy innych wykwalifikowanych osób muszą być wykonywane pod nadzorem osoby mającej kwalifikacje w zakresie łatwopalnych czynników chłodniczych. (dla R32)

• Informacje zawarte w tej instrukcji przeznaczone są do użycia przez wykwalifikowanego technika serwisowego, który został zaznajomiony z procedurami bezpieczeństwa i wyposażony w odpowiednie narzędzia i przyrządy pomiarowe.
  •Zawsze należy przeczytać i przestrzegać wszystkich instrukcji w tym podręczniku, gdyż niestosowanie się do nich może skutkować wadliwym działaniem sprzętu, uszkodzeniem mienia, obrażeniami osobistymi i/lub śmiercią.
• Urządzenie powinno zostać zainstalowane zgodnie z krajowymi przepisami dot. zasilania elektrycznego.
  • Gdy zachodzi potrzeba wymiany kabla zasilającego, wymiana powinna być wykonana przez autoryzowany personel używający jedynie oryginalnych części zamiennych.
• Niniejsze urządzenie musi być prawidłowo uziemione w celu zminimalizowania ryzyka porażenia elektrycznego.

- Nie użytkować klimatyzatora bez sprawnego uziemienia.

• Mocowanie zacisku uziemienia adaptera do śruby gniazdka ściennego nie uziemia urządzenia, chyba że śruba jest metalowa, nieizolowana a gniazdko ścienne jest uziemione przez okablowanie domowe.
• Jeżeli użytkownik posiada jakiekolwiek wątpliwości, czy klimatyzator jest po-prawnie uziemiony, obwód zasilania powinien zostać sprawdzony przez wykwal-ifikowanego elektryka.
• Czynnik chłodzącystosowany w urządzeniu wymagają specjalnych procedur usuwania. Wszelkie czynności serwisowe związane z rozszczelnieniem układu chłodzenia muszą być wykonywane wyłącznie przez autoryzowany do tego personel posiadające odpowiednie uprawnienia.
• Jeżeli przewód zasilania jest uszkodzony, musi zostać wymieniony przez auto-ryzowanego serwisanta urządzenia lub przez osobę z odpowiednimi kwalifikacjami.
• Urządzenie należy przechowywać w pomieszczeniu o dobrej wentylacji, którego powierzchnia odpowiada określonej powierzchni roboczej. (dla R32)
• Urządzenie należy przechowywać w pomieszczeniu wolnym od źródeł otwartego ognia (przykładowo urządzeń zasilanych gazem) i źródeł zapłonu (przykładowo grzałki elektrycznej).
• Urządzenie należy przechowywać w sposób zapobiegający powstaniu uszkodzeń mechanicznych.

UWAGA

Aby zmniejszyć ryzyko obrażeń ciała, nieprawidłowego funkcjonowania urządzenia lub uszkodzenia produktu podczas jego używania, należy przestrzegać podstawowych środków ostrożności obejmujących poniższe:

Montaž

• Nie montować klimatyzatora na obszarze bezpośrednio narażonymanwiatr morski (rozpylana sól).
• Prawidłowo zamontować wąż odpływowy w celu grawitacyjnego odprowadzania kondensacji wodnej.
• Zachować ostrożność podczas rozpakowywania i montażu klimatyzatora.

Nie dotykać wyciekającego czynnika chłodzącego podczas montażu lub naprawy.

- Transportować klimatyzator przez dwie lub więcej osób lub przy użyciu wózka widłowego.

- Zamontować zewnętrzną jednostkę w taki sposób, aby była ochromia przed słońcem. Nie umieszczać wewnętrznej jednostki w miejscu, gdzie byłaby narażona na bezpośrednie promienie słoneczne wpadające przez okno.

- Bezpiecznie składować materiały opakowaniowe po śrubach, wkrętach lub bateriach, używając odpowiedniego opakowania po instalacji lub naprawie.

- Zamontować klimatyzator w miejscu, gdzie hałas dochodzący z zevętrznej jednostki nie będą przeszkadzać sąsiadom. Niedopełnienie tego punktu może skutkować konfliktem z sąsiadami.

Działanie

- Usunąć baterie, jeżeli pilot zdalnego sterowania nie jest używany przez dłuższy czas.

- Przed uruchomieniem klimatyzatora po dłuższym postoju należy upewnić się, że ma on zamontowane czyste filtry powietrza.

- Należy upewnić się, że nie występuje wyciek czynnika chłodzącego po zainstalowaniu lub naprawie klimatyzatora.

- Nie umieszczać żadnych przedmiotów na klimatyzatorze.

- Nigdy nie wkładać baterii różnego typu lub zużytych i nowych baterii w pilocie zdalnego sterowania.

- Nie pozwolić, aby klimatyzator działał przez długi czas, gdy wilgotność powietrza jest bardzo wysoka lub gdy drzwi lub okno zostały otwarte.

- Zaprzestać stosowania pilota zdalnego sterowania, jeżeli istnieje wyciek z baterii. Jeżeli ubranie lub skóra zostały narażone na kontakt z cieczą z nieszczelnej baterii, należy umyć je czystą woda.

- Nie narażać ludzi, zwierząt lub roślin na dłuższe działanie zimnego lub ciepłego powietrza z klimatyzatora.

- Jeżeli ciecz z nieszczelnej baterii została połknięta, dokładnie wypłukać wnętrze jamy ustnej i natychmiast skontaktować się z lekarzem.

- Nie wolno pić wody odprowadzonej z klimatyzatora.

- Nie używać produktu do celów specjalnych, takich jak konserwowanie żywności, zabezpieczanie dzieł sztuki itp. Jest to klimatyzator do celów konsumenckich, a nie precyzyjny system ochładzania. Istnieje ryzyko uszkodzenia lub utraty mienia.

- Nie wolno ładować baterii sterownika.

Konserwacja

- Nigdy nie dotykać metalowych części klimatyzatora podczas usuwa filtra powietrza.

- Używać solidnego stołka lub drabiny podczas czyszczenia, konserwacji lub naprawy klimatyzatora na wysokości.

- Nigdy nie używać agresywnych środków czyszczących lub rozpuszczalników podczas czyszczenia klimatyzatora, Urządzenia nie należy spłukiwać wodą. Używać miękkiej szmatki.

UŻYTKOWANIE

Uwagi dotyczące pracy urządzenia

Sugestie dotyczące oszczędzania energii

• Nie wychładzać nadmiernie pomieszczeń. Może to być szkodliwe dla zdrowia i może powodować większe zużycie prądu elektrycznego.
• Zablokować dostęp światła roletami lub zasłonami podczas działania klimatyzatora.
• Utrzymywać szczelnie zamknięte drzwi lub okna podczas działania klimatyzatora.
• Dostosować kierunek przepływu powietrza pionowo lub poziomo w celu cyrkulacji powietrza wewnątrz pomieszczenia.
• W celu szybkiego ochłodzenia (ogrzania) pomieszczenia należy maksymalnie zwiększyć prędkość wentylatora.
• Regularnie otwierać okna, aby wentylować pomieszczenie. Jakośpowietrza może się pogarszać, jeżeli klimatyzator jest używany przez dłuższy czas.
• Czyścić filtr powietrza raz na dwa tygodnie. Kurz i zanieczyszczenia zebrane w filtrze powietrza mogą blokować przepływ powietrza lub osłabić funkcje chłodzenia/osuszania powietrza.

Części i funkcje

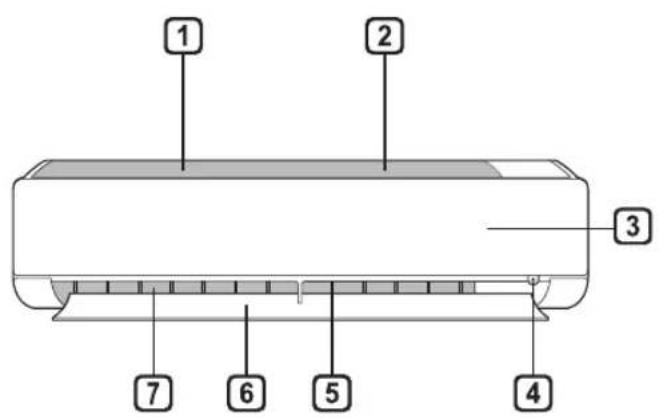

Jednostka wewnętrzna Jednostka zewnętrzna

1 2 3 4 5 6 7

① Filtr powietrza
2 Zasysanie powietrza (lamele wymiennika)
3 Panel przedni jednostki
4 Przycisk awaryjnego włączenia/wyłączenia
5 Żaluzje pionowe (regulacja horyzontalna)
6 Łopatka pozioma (regulacja wertykalna)
7 Nawiew powietrza

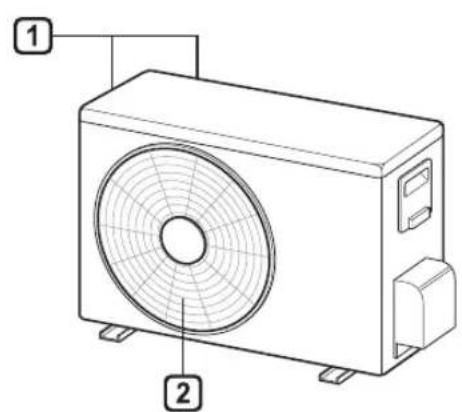

1 Zasysanie powietrza (lamele wymiennika ciepła)
2 Wywiew powietrza z wentylatorem

NOTATKA

• Ilość i lokalizacja lampek kontrolnych może się różnić, ale dla wszystkich modeli ściennych zlokalizowane są po prawej stronie jednostki wewnętrznej.
• Poszczególne cechy mogą się różnić w zależności od modelu klimatyzatora.

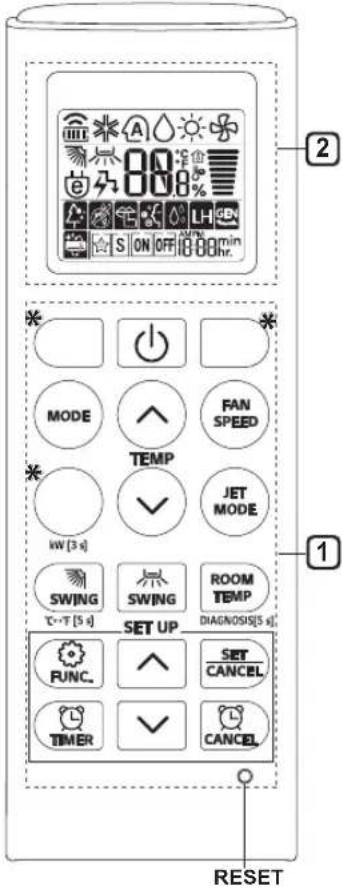

Bezprzewodowy pilot zdalnego sterowania

Wkładanie baterii

Jeżeli ekran wyświetlacza pilota zdalnego sterowania zaczyna blednąć, należy wymienić baterie. Włożyć baterie AAA (1,5 V) przed użyciem pilota zdalnego sterowania.

1 Zdjąć obudowę baterii.

2 Włożyć nowe baterie i upewnić się, że polaryzacja + i - baterii są odpowiednio włożone.

Montaż uchwytu na pilota zdalnego sterowania

W celu ochrony pilota zdalnego sterowania zamontować uchwyt w miejscu chronionym przed bezpośrednim działaniem promieni słonecznych.

1 Wybrać bezpieczne i łatwo dostępne miejsce.

2 Zamocować uchwyt przez wkręcenie 2 śrub przy pomocy śrubokręta.

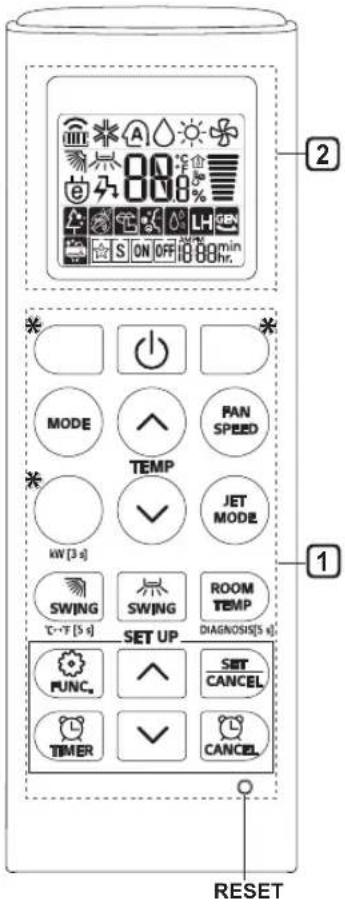

Sposób obsługi

Skierować pilota w stronę odbiornika sygnału znajdującego się po prawej stronie klimatyzatora celem jego obsługi.

• Pilot zdalnego sterowania może obsługiwać również inne elektroniczne urządzenia, jeżeli jest skierowany w ich stronę. Upewnić się, że pilot skierowany jest w stronę odbiornika sygnału właściwego klimatyzatora.
• Dla poprawnego działania użyć miękkiej ściereczki, aby oczyścić nadajnik i odbiornik sygnału.
• W przypadku gdy funkcja nie jest obsługiwana przez dany produkt, podczas wyboru funkcji na sterowniku jednostka nie potwierdzi jej przyjęcia sygnałem dźwiękowym.

Wyjątkiem jest wybór: kierunku przepływu powietrza( SWING ), wyświetlacza zużycia energii( kW 3 s1 ), funkcji oczyszczania powietrza( ).

Ustawianie bieżącego czasu

1 Włożyć baterie.

- Poniższa ikona zamiga na dole ekranu wyświetlacza.

2 Nacisnąć przycisk lub, aby wybrać minuty.

3 Nacisnąć przycisk SET/CANCEL, aby zakończyć.

NOTATKA

- Kontrola czasowego Wł./Wył. dostępna jest po ustawieniu bieżącego czasu.

Korzystanie z Funkcji konwersji °C/°F (Op-cjonalne)

Ta funkcja zmienia jednostkę z °C na °F i odwrotnie.

- Przycisnąć i przytrzymać przyciską przez około 5 sekund.

Obsługa klimatyzatora bez pilota zdalnego sterowania

Można użyć przycisku ON/OFF jednostki wewnętrznej w celu obsługi klimatyzatora, gdy pilot zdalnego sterowania nie jest dostępny.

1 Otworzyć przednią pokrywę (Typ1) lub łopatkę poziomą (Typ2).

2 Nacisnąć przycisk ON/OFF.

Typ1

ON/OFF

Typ2

ON/OFF

NOTATKA

• Zbyt gwałtowne odchylenie łopatki poziomej może spew odować uszkodzenie silnika krokowego łopatki.
• Prędkość wentylatora ustawiona jest na wysoką.
• Cecha ta może być zmieniana w zależności od typu modelu.
• Temperatura nie może zostać zmieniona podczas używan ia przycisku awaryjnego Wł./Wył.
• Dla modeli z funkcją chłodzenia i ogrzewania temperatura ustawiona jest na 22-24°C.

Korzystanie z bezprzewodowego pilota zdalnego sterowania

Obsługa klimatyzatora może być wygodniejsza dzięki wykorzystaniu pilota zdalnego sterowania.

2 MODE FAN S ON OFF 088hr. TEMP JET MODE KW [3 s] SWING SWING ROOM TEMP °C~°F [5 s] SET UP FUNC. SET CANCEL TIMER CANCEL RESET

1 Przy-cisk	2 Ekran wyświetlacza	Opis	Funkcja dostępna
			Pojedynczy Split	Multi
	-	Aby włączyć/wyłączyć klimatyzator.	○	○
	88°	Aby ustawić żądaną temperaturę w pomieszczeniu w trybie chłodzenia, ogrzewania lub w trybie automatycznego przełączania.	○	○
MODE		Aby wybrać tryb chłodzenia. ○ ○
		Aby wybrać tryb ogrzewania. ○ ○
		Aby wybrać tryb osuszania. ○ ○
		Aby wybrać tryb wentylatora. ○ ○
		Aby wybrać tryb automatycznego przełączania / działania automatycznego.	○	○
JET MODE	Po	Aby szybko zmienić temperaturę pomieszczenia.	○	○
FAN SPEED		Aby wyregulować prędkość wentylatora.	○	○
		Aby dostosować kierunek przepływu powietrza pionowo i poziomo.	○	○

NOTATKA

• * funkcyjne przyciski specjalne, uwarunkowane funkcjami dla dago modelu klimatyzatora.
• W przypadku podłączenia do jednostki zewnętrznej Multi, wyświetz energii, kontrola energii, tryb cichy oraz funkcja diagnostyki mogą nie być dostępne.

2 MODE FAN SPEED TEMP JET MODE SWING ROOM TEMP °C-T [5 s] DIAGNOSIS[5 s] SET UP FUNC. SET CANCEL TIMER CANCEL RESET

1 Przy-cisk	2 Ekran wyświetlacza	Opis	Funkcja dostępna
			Pojedynczy Split	Multi
		Aby automatycznie włączyć/wyłączyć klimatyzator o żądan-ym czasie.	○	○
SET/CANCEL	-	Aby ustawić/anulować funkcje specjalne i czasowe.	○	○
	- Aby cofnąć ustawienia czasowe. ○ ○
	- Aby dostosować czas. ○ ○
*LIGHT OFF	-	Aby wyłączyć /włączyć podświ-etlenie informacji jednostki wewnętrznej.	○	○
ROOM TEMP		Aby wyświetlić aktualną temper-aturę w pomieszczeniu (pomiar ze sterownika).	○	○
°C←°F[5 s]		Aby zmienić jednostkę z °C na °F i odwrotnie.	○	○
*COMFORT AIR		Aby wybrać skrajne kierunki nawiewu powietrza.	○	○
kW[3 s] -		Aby ustawić opcję wyświetlania informacji dotyczących zużycia energii.	○ ×
*ENERGY CTRL		Aby procentowo ograniczyć zużycie energii.	○ ×
DIAGNOSIS [5 s]	-	Aby sprawdzić informacje do-tyczące pracującej jednostki.	○ ×

2 MODE FAN SPEED TEMP JET MODE 1 SWING ROOM TEMP °C-T [5 s] SET UP FUNC. SET CANCEL TIMER CANCEL RESET

1 Przy-cisk	2 Ekran wyświet-lacza	Opis	Funkcja dostępna
			Pojedynczy Split	Multi
		Aby oczyścić powietrze przepływające przez jednostkę wewnętrzną klimatyzatora.	○ (opcjonalny)	○ (opcjonalny)
		Aby zredukować hałas jednos-tek wewnętrznych.	○ ×
		Aby usunąć wilgoć gene-rowaną wewnątrz jednostki wewnętrznej.	○	○
RESET -		Aby przywrócić ustawienia początkowe pilota zdalnego sterowania.	○	○

NOTATKA

• W zależności od modelu niektóre funkcje mogą nie być obsługiwae.
  * funkcyjne przyciski specjalne, uwarunkowane funkcjami dla danego modelu klimatyzatora.
• Nacisnąć przycisk SET/CANCEL, aby włączyć wybraną FUNC.

KÉZIKÖNYV

LÉG

KONDICIONÁLÓ
