GEBRUIKSAANWIJZING USUW186K3A0 LG

Lees deze handleiding zorgvuldig door voordat u de set gaat bedienen en bewaar de handleiding voor later gebruik.

TYPE : AAN DE MUUR BEVESTIGD

TIPS OM ENERGIE TE BESPAREN

Hier zijn een aantal tips die u zullen helpen om het energieverbruik van de airco te verlagen. U kunt de airco efficiënter gebruiken door de volgende instructies in acht te nemen:

• Binnenshuis niet te veel koelen. Dit kan slecht zijn voor uw gezondheid en verbruikt meer elektriciteit.
• Houd zonlicht tegen met zonwering of gordijnen wanneer u de airco gebruikt.
• Houd ramen en deuren gesloten wanneer u de airco gebruikt.
• Stel de luchtstroom van de airco verticaal of horizontaal in om luchtcirculatie te verkrijgen.
• Stel de ventilator in op een hogere stand om de binnenlucht sneller te verkoelen of verwarmen.
• Zorg regelmatig voor ventilatie door de ramen te openen, omdat de luchtkwaliteit kan verslechteren als de airco vele uren achterelkaar aan staat.
• Maak het luchtfilter om de week schoon. Stof en ander vuil dat zich ophoopt in het luchtfilter kan de luchtstroom blokkeren of de koeling of ontvochtiging verslechteren.

Voor uw administratie

Niet de aankoopbon aan deze pagina voor het geval u de aankoopdatum moet bewijzen en als garantiebewijs. Schijf hier het model- en serienummer op:

Modelnummer:

Serienummer:

U kunt deze vinden op de sticker op de zijkant van het apparaat.

Naam van de dealer:

Aankoopdatum:

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES DEZE INSTRUCTIES AANDACHTIG DOOR VOOR U HET APPARAAT GEBRUIKT.

Neem altijd de volgende voorzorgsmaatregelen in acht om gevaarlijke situaties te voorkomen en om een zo goed mogelijke werking van uw product te waarborgen

WAARSCHUWING

Risico op zware verwondingen of levensgevaar wanneer deze instructies worden genegeerd

LET OP

Risico op lichte verwondingen of schade aan het product wanneer deze instructies worden ge- negeerd

WAARSCHUWING

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens of die ervaring en kennis missen, mits ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat op een veilige manier en ze de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht. Kinderen die jonger zijn dan 3 jaar moeten uit de buurt worden gehouden tenzij ze onder voortdurend toezicht staan.
• Gebruik een goedgekeurde stroomonderbreker tussen de stroombron en de unit. Er moet een ontkoppelingsinstrument worden geïnstalleerd dat indien nodig de verbinding met alle aanvoerleidingen verbreekt.
• Gebruik ontvlambaar gas (nitrogeen) om lekken te ontdekken en om de lucht te zuiveren, het gebruik van samengeperste lucht of brandbaar gas kan tot brand of een explosie leiden.
• Installatie of reparatie door ongekwalificeerde personen kan risico's voor u en anderen veroorzaken.
• Apparaat dient te worden geinstalleerd conform de nationale regelgeving.
• Gebruik ontvlambaar gas (nitrogeen) om lekken te ontdekken en om de lucht te zuiveren, het gebruik van samengeperste lucht of brandbaar gas kan tot brand of een explosie leiden.
• De informatie in deze handleiding is bedoeld voor gebruik door een gekwalificeerde installatietechnicus die bekend is met veiligheidsprocedures en over de benodigde werktuigen en meetinstrumenten beschikt.
• Indien u alle instructies in deze handleiding niet zorgvuldig doorleest kan dit slecht functioneren van het apparaat, schade aan eigendommen, verwondingen of de dood veroorzaken.
• Indien het netsnoer moet worden vervangen, worden vervangende werkzaamheden worden uitgevoerd door bevoegd personeel met behulp van alleen originele vervangingsonderdelen.

Installatie

• Gebruik een normale stop afgestemd op het energieverbruik van de airco. Indien u dit niet doet, bestaat er een risico op elektrische schokken of defecten aan het apparaat.
• Neem contact op met een lokale dienstverlener wanneer u de airco wilt installeren of verplaatsen. Indien u dit niet doet, bestaat er een risico op verwondingen of defecten aan het apparaat.
• Gebruik altijd een stekker en stopcontact met randaarde. Indien u dit niet doet, bestaat er een risico op elektrische schokken of defecten aan het apparaat.
• Zorg ervoor dat het deksel en de afdekplaat van het bedieningspaneel goed zijn bevestigd. Indien u dit niet doet, bestaat er een risico op een explosie of brand.
• Installeer een stopcontact met eigen stop speciaal voor de airco. Indien u dit niet doet, bestaat er een risico op elektrische schokken of defecten aan het apparaat.
• Gebruik een normale stop afgestemd op het energieverbruik van de airco. Indien u dit niet doet, bestaat er een risico op elektrische schokken of defecten aan het apparaat.
• Breng geen verlengingen of andere veranderingen aan de stroomkabel aan. Als de stroomkabel beschadigd is of anderszins in slechte staat dient deze vervangen te worden. Er bestaat risico op elektrische schokken.
• Wees voorzichtig bij het uitpakken en installeren van de airco. Indien u dit niet doet, bestaat er een risico op verwondingen of defecten aan het apparaat.
• Installeer de airco niet op een onstabiele ondergrond of op een plek waar het apparaat zou kunnen vallen. Er bestaat levensgevaar of risico op zware verwondingen of defecten aan het apparaat.

- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of met een gebrek aan ervaring en kennis, behalve als zij onder toezicht staan of instructie hebben gehad inzake het gebruik van het apparaat door een persoon verantwoordelijk voor hun veiligheid. Kinderen moeten altijd onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Bediening

- Laat de airco niet lange tijd aanstaan bij een zeer hoge luchtvochtigheidsgraad of wanneer er een deur of raam open is. Indien u dit niet doet, bestaat er een risico op defecten aan het apparaat.

- Zorg ervoor dat de stroomkabel niet strak staat of beschadigd is terwijl het apparaat in gebruik is. Indien u dit niet doet, bestaat er een risico op brand, elektrische schokken of defecten aan het apparaat.

- Plaats geen objecten op de stroomkabel. Er bestaat risico op elektrische schokken of defecten aan het apparaat.

- Zet de airco niet aan door de stekker in het stopcontact te steken, of aan door de stekker eruit te halen. Er bestaat risico op brand of elektrische schokken.

- Met natte handen het apparaat niet aanraken, bedienen of repareren. Er bestaat risico op elektrische schokken of defecten aan het apparaat.

- Plaats geen verwarming of hete apparaten bij de stroomkabel. Er bestaat risico op brand, elektrische schokken of defecten aan het apparaat.

- Zorg ervoor dat er geen water in de airco komt. Er bestaat risico op explosie of brand.

- Laat geen licht ontvlambare producten zoals benzine, benzeen of oplosmiddelen dicht bij de airco staan. Er bestaat risico op explosie of brand.

- Laat de airco niet lange tijd aanstaan in een kleine ruimte zonder ventilatie. Zorg voor voldoende en regelmatige ventilatie. Indien u dit niet doet, bestaat er een risico op een explosie of brand.

- In geval van een gaslek moet u de ruimte goed ventileren voor u de airco weer gebruikt. Indien u dit niet doet, bestaat er een risico op een explosie of brand.

- Trek de stekker uit het stopcontact als u opmerkt dat de airco vreemd geluid maakt, vreemd ruikt, of als er rook uit komt. Indien u dit niet doet, bestaat er een risico op een explosie of brand.

- Zet het apparaat uit en sluit de ramen tijdens een storm of onweer. Indien mogelijk, verwijder het apparaat van het raam voor de storm.

- Raak het elektrostatische filter niet aan wanneer u de beschermkap verwijderd heeft. Indien u dit niet doet, bestaat er een risico op elektrische schokken of defecten aan het apparaat.

- Neem contact op met een geautoriseerd servicecentrum wanneer het apparaat waterschade heeft opgelopen. Indien u dit niet doet, bestaat er een risico op een explosie of brand.

- Zorg ervoor dat er geen water in het apparaat komt.

- Zorg ervoor dat er voldoende geventileerd wordt wanneer deze airco tegelijk met een verwarming wordt gebruikt. Indien u dit niet doet, bestaat er een risico op brand, ernstige verwondingen of defecten aan het apparaat.

- Zet het apparaat uit en trek de stekker uit het stopcontact wanneer u de airco schoonmaakt of repareert. Indien u dit niet doet, bestaat er levensgevaar of risico op ernstige verwondingen of defecten aan het apparaat.

- Trek de stekker uit het stopcontact wanneer de airco gedurende lange tijd niet gebruikt wordt. Indien u dit niet doet, bestaat er een risico op defecten aan het apparaat.

- Plaats geen objecten op de airco. Er bestaat risico op defecten aan het apparaat.

- Neem voor het reinigen van de binnenzijde contact op met een erkend servicecentrum of een dealer. Gebruik geen agressieve reinigingsmiddelen die corrosie of beschadiging van de unit kunnen veroorzaken. Agressieve reinigingsmiddelen kunnen ook de oorzaak zijn van defecte apparatuur, brand of een elektrische schok.

- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of met een gebrek aan ervaring en kennis, behalve als zij onder toezicht staan of instructie hebben gehad inzake het gebruik van het apparaat door een persoon verantwoordelijk voor hun veiligheid.

- Kinderen moeten altijd onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

LET OP

Installatie

• Controleer na installatie of reparatie of er geen koelmiddel lekt. Indien u dit niet doet, bestaat er een risico op defecten aan het apparaat.
• Zorg voor een correcte installatie van de afvoerleiding om te zorgen voor een correcte afvoer van gecondenseerd water. Indien u dit niet doet, bestaat er een risico op defecten aan het apparaat.
• Houd het apparaat rechtop ook wanneer u het installeert.
• Installeer de airco op een plek waar het lawaai van de buiten-unit of de uitlaatgassen geen overlast veroorzaken bij de buren. Indien u dit niet doet is er risico op een conflict met uw buren.
• Wanneer u het apparaat vervoert, dient het door minimaal 2 personen of door een heftruck opgetild te worden. Er bestaat risico op zware verwondingen.
• Installeer de airco niet op een plek waar deze wordt blootgesteld aan directe zeewind of opspattend zeewater. Er bestaat risico op defecten aan het apparaat.

Bediening

• Zorg ervoor dat er geen mensen, dieren of planten direct in de koude of warme luchtstromen staan. Er bestaat risico op zware verwondingen.
• Gebruik het apparaat niet voor speciale toepassingen zoals het conserveren van voedsel, kunstwerken, etc. Dit is een airco voor huishoudelijk gebruik, niet voor preciese koeling. Er bestaat levensgevaar of risico op brand of elektrische schokken.
• Blokkeer de luchtinlaat of -uitlaat niet. Er bestaat risico op explosies of defecten aan het apparaat.
• Gebruik geen agressieve schoonmaakmiddelen, oplosmiddelen of water om de airco schoon te maken. Gebruik een zachte doek. Er bestaat risico op zware verwondingen of defecten aan het apparaat.
• Raak de metalen onderdelen van de airco niet aan wanneer u het luchtfilter verwijdert. Er bestaat risico op zware verwondingen of defecten aan het apparaat.
• Plaats geen objecten op de airco. Er bestaat risico op defecten aan het apparaat.
• Zorg ervoor dat u het luchtfilter correct terugplaatst na het schoonmaken. Maak het luchtfilter om de week schoon, of vaker indien dit nodig is.
• Steek geen vingers, handen of andere objecten door de luchtinlaat of -uitlaat terwijl de airco aan staat. Er bestaat risico op elektrische schokken.
• Het water dat uit de airco komt is geen drinkwater! Er bestaat een risico voor de gezondheid.
• Gebruik een stevige kruk of ladder wanneer u de airco schoonmaakt, onderhoudt of repareert, indien deze hoog is geplaatst. Indien u dit niet doet, bestaat er een risico op verwondingen of defecten aan het apparaat.
• Gebruik geen batterijen van verschillende merken of types in de afstandsbediening; gebruik geen nieuwe en gebruikte batterijen samen. Indien u dit niet doet, bestaat er een risico op defecten aan het apparaat.
• Laadt de batterijen niet op en haal ze niet uitelkaar. Indien u dit niet doet, bestaat er een risico op een explosie, brand of zware verwondingen.
• Gebruik de afstandsbediening niet wanneer er een batterij lekt. Als vloeistof uit een batterij in aanraking komt met uw kleding of huid, was dit er dan af met schoon water. Indien u dit niet doet, bestaat er risico op zware verwondingen.
• Als vloeistof uit een batterij wordt ingeslikt, moet u uw mond grondig spoelen met schoon water en een dokter raadplegen. Indien u dit niet doet, bestaat er een risico voor uw gezondheid.

Temperatuurbereik

Onderstaande tabel duidt de verschillende temperaturenbereiken van de airconditoner aan.

Hoedanigheid	Stand Binnente	mperatuur Buitentemperatuur
9,12k	Koelen 18	°C~32 °C -10 °C~48 °C
	Verwarmen 1	6 °C~30 °C -10 °C~24 °C
18,24k	Koelen 18	°C~32 °C -15 °C~48 °C
	Verwarmen 1	6 °C~30 °C -10 °C~24 °C

INHOUD

2 TIPS OM ENERGIE TE BESPAREN

3 BELANGRIJKE VEI- LIGHEIDSINSTRUCTIES

7 VOOR GEBRUIK

7 Onderdelen
8 Het gebruik van de afstandsbediening

10 BASISFUNCTIONS

10 De kamer koelen
10 De kamer Verwarming
11 De kamer ventileren
11 Ventilatorsnelheid instellen
11 De richting van de luchtstroom in- stellen.
11 De timer instellen
11 - De huidige tijd instellen.
12 - De airco automatisch op een bepaald moment inschakelen.
12 - De airco automatisch op een bepaald moment uitschakelen.
12 - Timerfunctie uitschakelen
12 - Slaapmodus instellen

13 GEAVANCEERDE FUNC- TIES

13 De kamertemperatuur snel behaaglijk maken
13 Binnenlucht filteren
13 Automatisch reinigen
13 Weergave van het huidige energiegebruik
14 Automatische instelling
14 Automatisch omschakelen
15 Stilte-modus
15 Energiecontrole-modus
15 Helderheid van de display
16 Het gebruik van de 1 Druk op de knop voor zachte lucht
16 De airco bedienen zonder de afstandsbediening

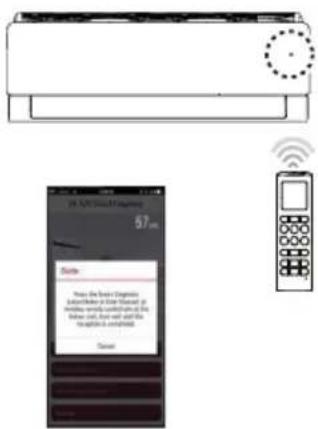

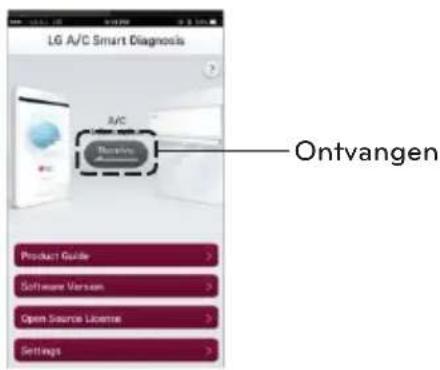

17 Smart Diagnosis
18 De airco automatisch opnieuw opstar- ten

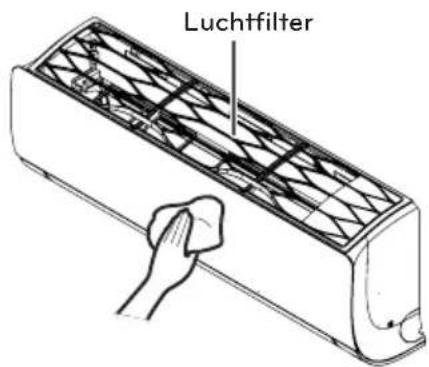

19 ONDERHOUD

21 Luchtfilter schoonmaken

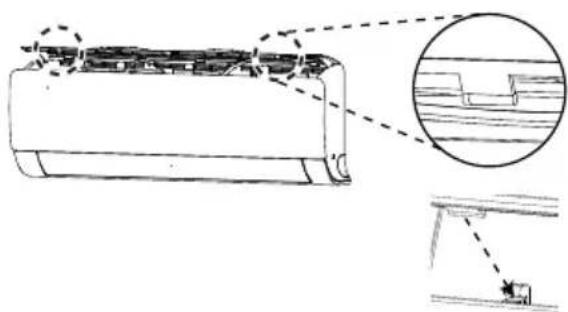

21 Assemblage van het luchtfilter

22 PROBLEMEN VER- HELPEN

22 Zelfdiagnose
22 Voordat u een service-aanvraag doet

VOOR GEBRUIK

Onderdelen

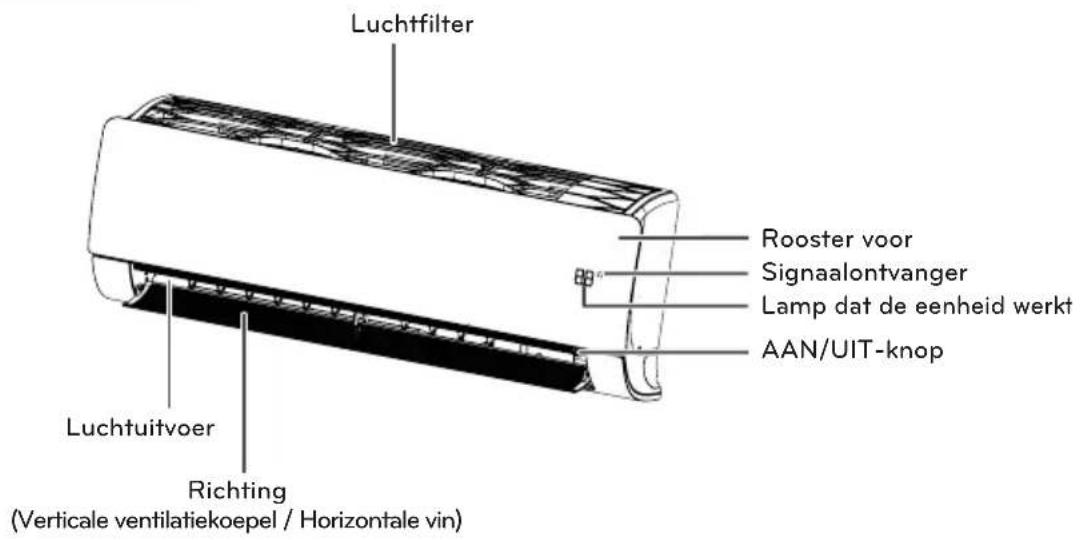

Eenheden binnen

Luchtfilter Rooster voor Signaalontvanger Lamp dat de eenheid werkt AAN/UIT-knop Luchtuitvoer Richting (Verticale ventilatiekoepel / Horizontale vin)

* De functie kan worden gewijzigd volgens een soort model.

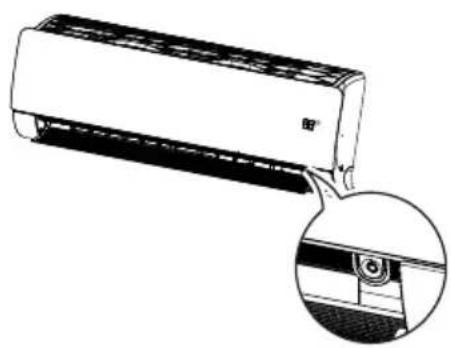

N.B.

Het aantal controlelampjes en hun positie kan variëren al naar gelang het model van de airco.

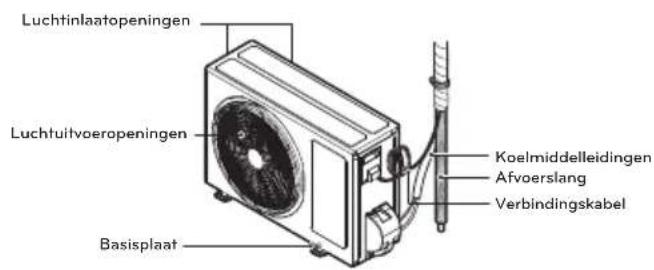

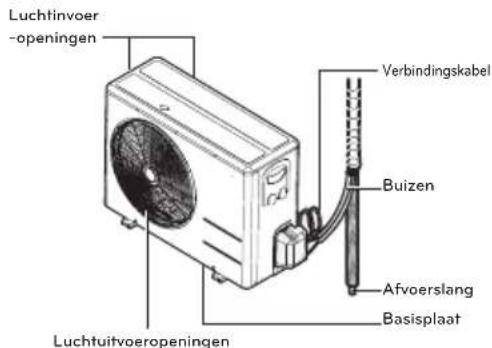

Eenheid buiten

9,12k 18k

Luchtinlaatopeningen Luchtuitvoeropeningen Basisplaat Koelmiddelleidingen Afvoerslang Verbindingskabel

Luchtinvoer -openingen Luchtuitvoeropeningen Verbindingskabel Buizen Afvoerslang Basisplaat

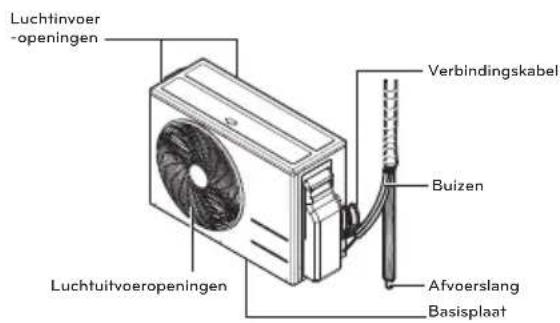

24k

Luchtinvoer -openingen Verbindingskabel Buizen Afvoerslang Basisplaat Luchtuitvoeropeningen

* De functie kan worden gewijzigd volgens een soort model.

Het gebruik van de afstandsbediening

Het is makkelijker om de airco te bedienen met de afstandsbediening.

Onder het klepje van de afstandsbediening zitten knopjes voor extra functies.

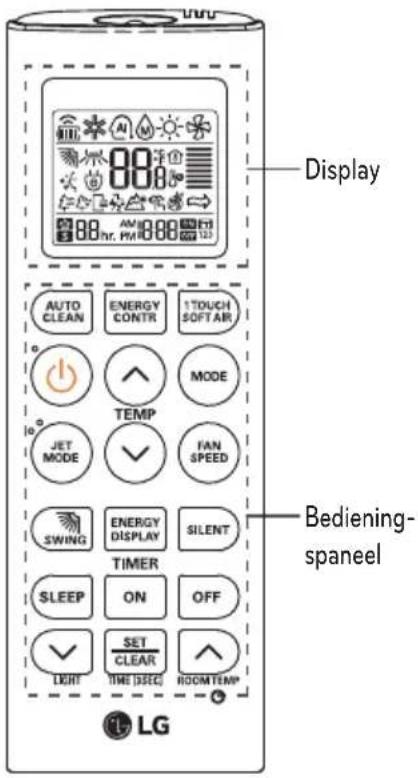

Draadloze afstandsbediening

Display AUTO CLEAN ENERGY CONTR 1TOUCH SOFT AIR TEMP MODE JET MODE FAN SPEED SWING ENERGY DISPLAY SILENT TIMER SLEEP ON OFF LIGHT SET CLEAR ROOM/TEMP LG

LET OP

De volgende waarschuwingen gelden voor modellen voor Frankrijk. Als de functie Alleen verwarmen is ingesteld, is Koelen / Automatisch omschakelen / Ontvochtigen niet beschikbaar, maar is Verwarmen / Luchtcirculatie wel beschikbaar. Als het product wordt uitgeschakeld terwijl de draadloze afstandsbediening is ingesteld op Koelen / Automatisch omschakelen / Ontvochtigen, wordt het product niet meer ingeschakeld. Schakel het product uit nadat de draadloze afstandsbediening is ingesteld op Verwarmen / Luchtcirculatie en schakel het daarna weer in.

Bedien-ingspaneel	Display	Omschrijving
		Knop Automatisch reinigen: stel de speciale functie in.
		1 Druk op de knop zacht blazen Touch soft air knop: Past gemakkelijk de luchtstroom aan om directe wind weg te voeren.
		Automatische slaapmodus*: Stelt de automatische slaapmodus in.
[weve]	[weve]	Temperature adjustment buttons: Adjusts the room temperature when cooling and heating.
[weve]	[weve]	Aan/Uit-knop: Zet het apparaat aan of uit.
[weve]	[weve]	Ventilatorsnelheid: Stelt de snelheid van de ventilator van de binnen-unit in.
[weve]	[weve]	Functieknop*: Stelt de functie in.Koelen (★) / Automatische functie of automatisch omschakelen (AI) /Ontvochtiging (◇) / Verwarming (◇) /Luchtcirculatie (◇)
[weve]	[weve]	Snelkoeling/snelverwarming*: Koelt of verwarmt de binnenlucht binnen een korte tijd.
	[weve]	Luchtstroomrichting: Stelt de richting van de luchtstroom horizontaal in.
[weve]	[weve]	Timer: de start- / stop tijd in te stellen.
[weve]	[weve]	Navigatie- en functieknoppen*: Voor het instellen van de tijd en andere speciale functies.Bedient de STILTE-modus/ Bedient E/Controle-modus/ STILTE-modus en E/Controle zijn niet gelijktijdig beschikbaar.
[weve]	-	Stelt de helderheid van de display van de binnen-unit in
[weve]	-	Knop Energieweergave: Stel in of informatie over Energie moet worden weergegeven.
[A2BH]	-	Set/clear: Voor het instellen of annuleren van functies. Stelt ook de huidige tijd in als u de toets 3 seconden ingedrukt houdt.
[weve]	-	Resetknop: Om alle instellingen van de airco te resetten.

* Het kan zijn dat, afhankelijk van het model, bepaalde functies niet werken.

Batterijen plaatsen

Plaats de batterijen voor u de afstandsbediening gebruikt. Het te gebruiken type batterijen is AAA (1,5V).

1 Verwijder het batterijenklepje.

2 Plaats de nieuwe batterijen. Zorg ervoor + dat - de batterijen in de goede richting geplaatst worden.

3 Bevestig het batterijenklepje.

N.B.

Als de display van de afstandsbediening zwakker wordt dienen de batterijen te worden vervangen.

De afstandsbedieninghouder bevestigen.

Bevestig de afstandsbedieninghouder op een plaats waar geen direct zonlicht op valt.

1 Kies een veilige en makkelijk bereikbare plaats.

2 Bevestig de houder door de 2 schroeven met een schroevendraaire stevig vast de draaien.

3 Plaats de afstandsbediening in de houder.

Gebruikshandleiding

Richt de afstandsbediening op de ontvanger aan de onderkant van de airco om hem te bedienen.

• Het kan zijn dat andere elektronische apparaten op de afstandsbediening reageren wanneer deze erop gericht is. Zorg ervoor dat de afstandsbediening goed op de airco gericht is.
• Om goed functioneren te waarborgen, dient u de zender en de ontvanger schoon te maken met een zachte doek.

BASISFUNCTIONS

De kamer koelen (Koelen)

1 Druk op ⏻ om de airco in te schakelen.
2 Druk meermaals op MODE om koelen te selecteren.
- *staat in de display.

3 Druk op ⬤ of ⬤ om de gewenste temperatuur in te stellen.

- De temperatuur kan ingesteld worden tussen 18 °C (64 °F) en 30 °C (86 °F).

De kamer Verwarming (Verwarming)

1 Druk op ⏻ om de airco in te schakelen.
2 Druk meermaals op NCOE om Verwarming te selecteren.
- -staat in de display.

3 Druk op ⬤ of √ om de gewenste temperatuur in te stellen.

- De temperatuur kan ingesteld worden tussen 16 °C (60 °F) en 30 °C (86 °F).

N.B.

Apparaten met alleen koeling ondersteunen deze functie niet.

Luchtvochtigheid verlagen (Ontvochtiging)

In deze modus wordt een te hoge luchtvochtigheid van de omgeving gecorrigeerd om schimmelplekken te voorkomen. In deze modus worden de kamertemperatuur en de ventilatorsnelheid automatisch aangepast om een optimale luchtvochtigheid te behouden.

1 Druk op ⏻ om de airco in te schakelen.
2 Druk meermaals op MDE om de ontvochtiging te selecteren.
- Ostaat in de display.

- In deze modus kan de kamertemperatuur niet ingesteld worden, daar deze automatisch aangepast wordt. De kamertemperatuur wordt niet weergegeven op de display.

De kamer ventileren (Ventilatie)

In deze modus wordt de lucht alleen gecirculeerd zonder de kamertemperatuur te wijzigen.

1 Druk op ⏻ om de airco in te schakelen.
2 Druk meermaals op Ⓜe om de ventilaties- tand te selecteren.
- ✦ staat in de display.

AM 12:00

3 Druk op 🔊 om de ventilatorsnelheid in te stellen.

De ventilatorsnelheid aanpassen

1 Druk herhaaldelijk op FAH om de ventilatorsnelheid aan te passen.

- Selecteer ≈ als u natuurlijke lucht wilt. De ventilatorsnelheid wordt automatisch aangepast.

schermweergave		Snelheid
Opmerking	binnenunit
		Hoog
		Midden - Ho
	—	Midden
	—	Midden - Laag
		Laag
	ingestelde temperatuur.	Natuurlijke Wind

N.B.

Het scherm van de binnenunit wordt slechts 5 seconden weergegeven, daarna keert het scherm weer terug naar de ingestelde temperatuur.

De richting van de lucht- stroom instellen.

1 Om de richting van de luchtstroom horizontaal in te stellen: druk meermaals op om de gewenste richting in te stellen.

- Kies 🔍 om de horizontale richting automatisch in te stellen.

! N.B.

• Verticale instelling van de luchtstroom is bij sommige modellen niet mogelijk.
• Het instellen van een willekeurige richting kan het apparaat beschadigen.
• Wanneer u de airco aanzet, start hij automatisch in de richting waarin de luchtstroom stond toen hij werd uitgezet, waardoor de richting mogelijk niet overeenkomt het de indicatie op de display van de afstandsbediening. Wanneer dit gebeurt, kunt u op 📊 drukken om de richting weer in te stellen.

De timer instellen

U kunt de timerfunctie inschakelen om energie te besparen en om de airco efficiënter te gebruiken.

De huidige tijd instellen.

1 Druk op SET CLEAR en houd deze knop gedurende minstens 3 seconden vast. - Het AM/PM icoontje flikkert onder in de display.

2 Druk op √ of ∧ om de juiste minuten te kiezen.
3 Druk op SET CLEAR om de instelling te beeindigen.

De airco automatisch op een bepaald moment inschakelen.

1 Druk op ON.

- Het hieronder aangegeven icoontje flikkert onder in de display.

2 Druk op √ of ∧ om de juiste minuten te kiezen.
3 Druk op SET CLEAR om de instelling te beëindigen.
4 Wanneer de timer ingesteld wordt zal de huidige tijd en het AAN(ON)-icoon getoond worden op het display, wat aangeeft dat de gewenste tijd ingesteld is.

De airco automatisch op een bepaald moment uitschakelen.

1 Druk op OFF.

- Het hieronder aangegeven icoontje flikkert onder in de display.

2 Druk op √ of ∧ om de juiste minuten te kiezen.
3 Druk op SET CLEAR om de instelling te beëindigen.
4 Wanneer de timer ingesteld wordt zal de huidige tijd en het UIT(OFF)-icoon getoond worden op het display, wat aangeeft dat de gewenste tijd ingesteld is.

Timerfunctie uitschakelen

1 Druk op ON of op OFF om de timerinstelling te selecteren die u wilt annuleren
2 Druk op SET CLEAR.

- Om alle timerfuncties uit te schakelen, drukt u op SET CLEAR.

De slaapstand instellen

Gebruik de slaapstand om de airconditioner automatisch uit te schakelen wanneer u gaat slapen.

1 Druk op ⏻ om de voeding in te schakelen.
2 Druk op SLEEP
3 Druk op √ of op ∧ om de uren te selecteren (tot 7 uren).
4 Druk op om af te sluiten

• wordt op het scherm weergegeven in de slaapstand.
  * Voorbeeld) 1 Uur

[schermweergave] [scherm binnenunit]

18°C 1hr. AM 12:00

! N.B.

• In de standen Koelen en Ontvochtigen wordt de temperatuur na 30 minuten met 1 verhoogd en nog eens met 1 na nog eens 30 minuten zodat u comfortabeler kunt slapen.
• De temperatuur wordt met maximaal 2 verhoogd ten opzichte van de ingestelde temperatuur.
• De ventilatorsnelheid kan niet worden veranderd in de slaapstand. Er wordt een superlage ventilatorsnelheid ingesteld bij koelen en een lage ventilatorsnelheid bij verwarmen.
• Het scherm van de binnenunit wordt van 1 uur tot 7 uur weergegeven. Dit wordt slechts 5 seconden weergegeven en daarna keert het scherm weer terug naar de ingestelde temperatuur.

GEAVANCEERDE FUNCTIES

De airco heeft ook enkele geavanceerde functies.

De kamertemperatuur snel behaaglijk maken (snelkoeling/snelverwarming)

In deze modus wordt de kamertemperatuur in de zomer snel omlaag of in de winter snel omhoog gebracht.

1 Druk op ⏻ om de airco in te schakelen.
2 Druk op ⒽJET MODE.

- staat in de display.

• In snelkoelingsmodus blaast de airco gedurende 30 minuten zo veel mogelijk lucht van 18 °C (64 °F) uit.
• In snelverwarmingsmodus blaast de airco gedurende 30 minuten zo veel mogelijk lucht van 30 °C (86 °F) uit.

N.B.

• In luchtcirculatiemodus, automatische modus of automatische overschakelingsmodus kan deze functie niet gebruikt worden.
• Het kan zijn dat, afhankelijk van het model, deze functie niet werkt.

Binnenlucht filteren

Automatisch Schoon-functie

Tijdens het koelen of het ontvochtigen ontstaat er vocht in de airco. Gebruik de automatische schoonmaakfunctie om dit vocht te elimineren.

1 Druk op ⏻ om de airco in te schakelen.
2 Druk op . AUTO CLEAN

- ≡staat in de display.

- Indien u het apparaat uit zet blijft de ventilator gedurende 30 minuten werken en maakt de binnenkant van de binnen-unit schoon.

! N.B.

Sommige knoppen kunnen niet worden gebruikt terwijl de airco met het automatisch schoonmaken bezig is.

Weergave van het huidige en- ergiegebruik

Dit is een functie die de hoeveelheid gegenereerde energie weergeeft op het display binnen wanneer het product in werking is.

1 Druk op ⏻ om de stroom aan te zetten.
2 Druk op. ENERGY DISPLAY

- Het onmiddellijke stroomverbruik wordt even getoond op het display van de binnenunit.

! N.B.

• Wanneer u deze functie opstart wordt dit niet apart weergegeven op de draadloze afstandsbediening.
• De daadwerkelijke stroom kan verschillen van de weergegeven stroom.

Automatische instelling (Artificiële Intelligentie)

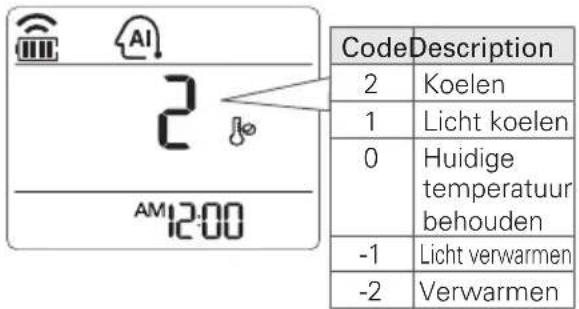

Modellen met alleen koeling

In deze modus worden de ventilatorsnelheid en de temperatuur automatisch ingesteld gebaseerd op de kamertemperatuur.

1 Druk op ⏻ om de airco in te schakelen.
2 Druk meermaals op MODE om automatische instelling te selecteren.
3 Druk op ⬤ of ⬤ om de gewenste instelling te kiezen als de gewenste temperatuur hoger of lager dan de huidige kamertemperatuur is.

Code Description 2 Koelen 1 Licht koelen 0 Huidige temperatuur behouden -1 Licht verwarmen -2 Verwarmen

N.B.

• In deze modus kan de ventilatorsnelheid niet worden ingesteld, maar u kunt wel automatische rotatie van de blaasrichting instellen.
• Het kan zijn dat, afhankelijk van het model, deze functie niet werkt.

Automatisch omschakelen

In deze modus stelt de airco de modus automatisch in om de ingestelde temperatuur ±2 °C te behouden.

1 Druk op ⏻ om de airco in te schakelen.
2 Druk meermaals op MODE om Automatisch omschakelen te selecteren.
- Al staat in de display.

3 Druk op ⬇ of ⬇ om de gewenste temperatuur in te stellen.

- De temperatuur kan ingesteld worden tussen 18 °C (64 °F) en 30 °C (86 °F).

4 Druk meermaals op 📂 om de ventilatorsnelheid in te stellen.

N.B.

Het kan zijn dat, afhankelijk van het model, deze functie niet werkt.

Stilte-modus

Deze modus is om mogelijke klachten van de buren te voorkomen, door het geluid van de buiten-units te verminderen.

De geluidsdruk in de koelings- of verwarmingsmodus van de buiten unit is met 3dB afgenomen in vergelijking met het gemeten geluid.

1 Druk op ⏻ om aan te zetten.

2 Druk op SILENT.

- wordt op het display getoond.

De functie Stilte-modus is beschikbaar bij de onderstaande temperaturen

- Koeling – mogelijk temperatuurbereik: Binnen 18 °C(64 °F) \~ 30 °C (86 °F), Buiten 18 °C (64 °F) \~ 43 °C (109 °F).

- Verwarming – mogelijk temperatuurbereik: Binnen 16 °C (60 °F) \~ 30 °C (86 °F), Buiten 6 °C (43 °F) \~ 24 °C (75 °F).

N.B.

• Instelling is alleen beschikbaar als het apparaat aan staat De Stilte-modus en E/Controle zijn niet gelijk-tijdig beschikbaar. Als er in de Stilte-modus op E/Controle gedrukt wordt, wordt de Stilte-modus opgeheven en start de E/Controle.
• De capaciteit kan afnemen wanneer de buiten unit in de stilmodus staat.
• Deze functie kan niet gebruikt worden in de Ventilator, Vochtigheid modus.

Energiecontrole-modus

Deze modus geeft energiebesparing.

(Instelling is beschikbaar tijdens het koelen)

Ingangsstap 1 : Het stroomverbruik in de koelingsmodus is met 20% afgenomen in vergelijking met de gemeten capaciteit.

Ingangsstap 2 : Het stroomverbruik in de koelingsmodus is met 40% afgenomen in vergelijking met de gemeten capaciteit.

1 Druk op ⏻ om aan te zetten.

2 Druk op ENERGY CONTR.

- ↗wordt op het display getoond.

80 AM12:00

60 AM12:00

De functie Energiecontrole-modus is beschikbaar bij de onderstaande temperaturen

- Koeling – mogelijk temperatuurbereik: Binnen 18 °C(64 °F) \~ 30 °C (86 °F), Buiten 21 °C(70 °F) \~ 32 °C (90 °F)

! N.B.

• In de Koeling modus kan deze functie gebruikt worden.
• Telkens als er op de draadloze afstandsbediening op E/Controle gedrukt wordt, worden Stap 1, Stap 2 en functies vrijgeven herhaald en afgewisseld. De gevraagde temperatuur verschijnt gedurende 5 sec.
• De capaciteit kan afnemen wanneer de buiten unit in de stilmodus staat.

Helderheid van de display

U kunt de helderheid van de display van de binnen-unit instellen.

1 Druk op

Het display aan-/uitzetten.

N.B.

Het kan zijn dat, afhankelijk van het model, deze functie niet werkt.

Het gebruik van de 1 Druk op de knop voor zachte lucht (werking van Comfort Ventilator)

De optie Comfort Ventilator stelt de ventilator handig in op de vooraf ingestelde positie die de aangevoerde lucht afbuigt van direct op de aanwezigen in de kamer te blazen.

1 Druk op ⏻ om aan de zetten.
2 Druk herhaaldelijk op gewenste richting.

- of wordt weergegeven op het displayscherm.

[schermweergave] [scherm binnenunit]

• Drukken op MODE of NETTijdens de werking op comfort ventilator zal de functie comfort ventilator uitzetten.
• Het drukken op SWING tijdens de werking van comfort ventilator zal de functie comfort ventilator uitzetten en de auto swing voor de verticale richting instellen.
• Wanneer deze functie uit staat, werkt de horizontale ventilator automatisch afhankelijk van de ingestelde modus.
• Het scherm van de binnenunit wordt slechts 5 seconden weergegeven, daarna keert het scherm weer terug naar de ingestelde temperatuur.

De airco bedienen zonder de afstandsbediening

U kunt de aan/uit-knop op de binnen-unit gebruiken om de airco te bedienen wanneer de afstandsbediening niet beschikbaar is. De ventilatorsnelheid wordt in de hoogste stand gezet.

1 Open het horizontale blad.

2 Druk op de Aan/Uit-knop.

N.B.

De stappenmotor kan defect zijn, het horizontale blad gaat snel open.

* De functie kan worden gewijzigd volgens een soort model.

- Voor modellen met koeling en verwarming is de manier van instellen anders, afhankelijk van de kamertemperatuur.

Kamertemp. Temp. inst. Modus
Onder 21 °C 24	°C Verwarmen
Boven 21 °C en onder 24 °C	23 °C Ontvochtigen
Boven 24 °C 22	°C Koelen

- Voor modellen met alleen koeling, wordt de temperatuur op 22 °C ingesteld.

Smart Diagnosis

Smart Diagnosis stelt gebruikers in staat om op handige wijze onderhoudsinformatie van een product te controleren.

• Gemakkelijk controleren van de operationele status van de airconditioner.
• Gemakkelijk begrijpen van de foutenberichten.
• Helpt om de prestatie van het apparaat te verbeteren en de levensduur te verlengen.

1 Zoek en download 'LG A/C Smart Diagnosis' in Google play of App store.
2 Klik op de "Ontvangen" knop op het hoofdscherm op uw telefoon.

LG A/C Smart Diagnosis Not Guangen Product Guide > Software Version > Open Source License > Settings >

3 Houd de van de draadloze afstandsbediening tegelijkertijd 5 seconden ingedrukt en richt op de binnenunit.

4 Houd uw telefoon dicht bij de binnenunit. Zoemerpiepjes zullen door uw telefoon worden ontvangen.

5 Bevestig de ontvangen informatie op uw telefoon

Zorg ervoor het omgevingsgeluid tot een minimum te beperken anders kan de telefoon de zoemerpiepjes van de binnenunit niet correct ontvangen.

De airco automatisch opnieuw opstarten

Wanneer de airco weer aangaat na een stroomstoring, herstelt deze functie de vorige instellingen. Deze functionaliteit is een standaardinstelling.

Automatisch opeieuw starten

1 Open het horizontale blad.
2 Druk op de Aan-/Uit-knop en houd deze 6 seconden lang ingedrukt.
- De eenheid laat twee piepjes horen en de lamp knippert tweemaal 4 keer.

* De functie kan worden gewijzigd volgens een soort model.
-Om deze functie weer in te schakelen, drukt u op de Aan-/Uit-knop en houd deze 6 seconden lang ingedrukt. De eenheid laat twee piepjes horen en de lamp knippert 4 keer.

N.B.

Als u de Aan-/Uit-knop 3 tot 5 seconden vasthoudt in plaats van 6 seconden, zal het apparaat een testmodus starten. In de testmodus blaast het apparaat 18 minuten lang zo veel mogelijk koele lucht uit alvorens naar de standaardinstelling terug te keren.

ONDERHOUD

Indien de airconditioner gedurende een langere tijd niet gebruikt wordt, maak de airconditioner dan droog om hem in de beste staat te bewaren.

1 Maak de airconditioner zorgvuldig droog door hem gedurende 3 tot 4 uur in de ventilatormodus te laten draaien en haal vervolgens de stekker uit het stopcontact. Er kan interne schade optreden als vocht in de componenten achterblijft.
2 Voordat u de airconditioner opnieuw gebruikt, maak de componenten aan de binnenkant van de airconditioner dan weer droog door 3 tot 4 uur de ventilatormodus aan te zetten. Dit helpt geurtjes te verwijderen die zich hebben kunnen ontwikkelen uit vochtigheid.

Maak het apparaat regelmatig schoon om een optimale werking te garanderen en om eventuele defecten te voorkomen.

* Afhankelijk van het model kan dit onderdeel afwezig zijn.

Luchtfilter

* De functie kan worden gewijzigd volgens een soort model.

Type Beschrijving Interval
Luchtfilter	Zie "Luchtfilter schoonmaken". 2 weken
Eenheden binnen	Maak de binnen-unit schoon met een zachte droge doek. Regelmatig
	Maak de condensaat-afvoerpijp ledere 4 maanden
	Maak de condensaat-vat schoon Eenmaal per jaar
	Maak de warmtewisselaar zorgvuldig schoon. Eenmaal per jaar
	Vervang de batterijen van de afstandsbediening. Eenmaal per jaar
Eenheid buiten	Gebruik stoom om de spiraal van de warmtewisselaar en de lamellen schoon te maken. (raadpleeg een deskundige)	Regelmatig
	Reinig de ventilator Eenmaal per jaar
	Maak de condensaat-vat schoon Eenmaal per jaar
	Controleer of alle onderdelen van de ventilator stevig vastge-maakt zijn.	Eenmaal per jaar
	Controleer elektrische componenten met luchtjets Eenmaal per jaar
	Maak de elektrische componenten met luchtstralen schoon. Eenmaal per jaar

! LET OP

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoud pleegt; doet u dit niet dan bestaat er een risico op elektrische schokken.
• Gebruik nooit water warmer dan 40 °C om de filters te reinigen. Dit kan namelijk vervormingen of verkleuringen veroorzaken.
• Gebruik nooit vluchtige stoffen voor het reinigen van de filters. Deze kunnen de oppervlakken van het filter beschadigen.
• Was het 3M filter niet met water, dit kan het filter beschadigen. (Optioneel)

! N.B.

• De locatie en vorm van de filters kan, afhankelijk van de modellen, verschillen.
• Maak de warmtewisselaar van de buiten-unit regelmatig schoon. Vuil dat zich in de warmtewisselaar ophoopt kan de efficiëntie van het apparaat verlagen waardoor het energieverbruik stijgt.

Luchtfilter schoonmaken

Maak het luchtfilter om de week schoon, of vaker indien nodig.

1 Schakel het apparaat uit en trek de stekker uit het stopcontact.
2 Houd de knop van het luchtfilter vast, duw hem iets omhoog.

* De functie kan worden gewijzigd volgens een soort model.

3 Houd de knop van het luchtfilter vast, duw hem iets omhoog en verwijder hem uit de unit.

* De functie kan worden gewijzigd volgens een soort model.

4 Reinig het filter met een stofzuiger of met warm water.

- Als het stof lastig te verwijderen is, kunt u het filter reinigen met lauw water en afwasmiddel.

5 Laat het filter in de schaduw drogen.

N.B.

Het luchtfilter kan worden doorbroken wanneer het wordt gebogen.

Assemblage van het luchtfilter

Maak het luchtfilter om de week schoon, of vaker indien nodig.

1 Schakel het apparaat uit en trek de stekker uit het stopcontact.

2 Hang de haken van het luchtfilter in de frontgrill.

3 Druk de haken omlaag om het luchtfilter te assembleren.

4 Controleer aan de zijkant van de frontgrill of het luchtfilter correct geassembleerd is.

Het luchtfilter is niet correct geassembleerd. Stof en andere stoffen kunnen in de binnenunit komen. Als kijken naar de binnenunit van hoger dan kan de bovenste filter eenvoudig te monteren.

PROBLEMEN VERHELPEN

Zelfdiagnose

Dit apparaat heeft een ingebouwde zelfdiagnose-functie. Als er een fout optreedt, zal het lampje van de binnen-unit knipperen met een interval van 2 seconden. Wanneer dit gebeurt, dient u contact op te nemen met uw dealer of servicecentrum.

Voordat u een service-aanvraag doet

Controleer het volgende voordat u contact opneemt met uw servicecentrum. Als het probleem zich nog steeds voordoet, kunt u contact opnemen met uw servicecentrum.

Probleem Mogelijke	oorzaken Oplossing
Er komt een brandlucht of een vreemd geluid uit het apparaat.	-	Schakel de airco uit, trek de stekker uit het stopcontact en neem contact op met uw servicecentrum.
Er lekt water uit de binnen-unit, zelfs wanneer de luchtvochtigheid laag is.
De stroomkabel is beschadigd of wordt ongebruikelijk warm.
Een knop, een beveiliging, de aarding of een zekering werkt niet goed.
De airco doet het niet.	De stekker zit niet in het stopcontact.	Controleer of de stekker in het stopcontact zit.
	Er is een zekering doorgeslagen of de aardlekschakelaar is gesprongen.	Vervang de zekering of controleer of controleer de aardlekschakelaar.
	Er is een stroomstoring.	Schakel de airco uit als zich een stroomstoring voordoet. Wacht 3 minuten na het herstellen van de stroomvoorziening voordat u de airco weer inschakelt.
	Het voltage is te hoog of te laag.	Controleer de aardlekschakelaar.
	De airco is na een bepaalde tijd automa-tisch uitgegaan.	Druk nogmaals op de Aan-/Uit-knop.
De airco genereert geen koele lucht.	De luchtstroom is niet correct.	Zorg ervoor dat de voorkant van de airco niet geblokkeerd wordt door en zonwering, gordijn of meubel.
	Het luchtfilter is vies.	Maak het luchtfilter om de week schoon. Zie "Luchtfilter schoonmaken" voor meer informatie.
	De kamertemperatuur is te hoog.	In de zomer kan het enige tijd duren voor de binnenlucht koel wordt. Gebruik in dit geval de snelkoelen-modus om de binnenlucht snel te koelen.
	Koude lucht ontsnapt uit de kamer.	Zorg ervoor dat er geen koude lucht uit de kamer ontsnapt door ventilatiegaten.
	De ingestelde temperatuur is hoger dan de kamertemperatuur.	Stel de gewenste temperatuur in zodat deze lager is dan de kamertemperatuur.
	Er is een warmtebron dichtbij de airco.	Gebruik geen warmtebronnen zoals een elektrische oven of een gasbrander terwijl de airco in gebruik is.
	Luchtcirculatiemodus is ingeschakeld.	In luchtcirculatiemodus blaast de airco lucht rond zonder deze te koelen of verwarmen. Stel de modus in op koeling.
De ventilatorsnelheid kan niet ingesteld worden.	Automatische modus, snelkoelen, snelverwarmen of ontvochtigingsmodus is ingeschakeld.	In sommige modi, zoals snelkoelen, snelverwarmen of ontvochtigen, kan de ventilatorsnelheid niet worden aangepast. Selecteer een modus waarin u de ventilatorsnelheid wel kunt aanpassen.
De temperatuur kan niet ingesteld worden.	Luchtcirculatiemodus, snelkoelen of snelverwarmen is ingeschakeld.	In sommige modi, zoals luchtcirculatie, snelkoelen of snelverwarmen, kan de temperatuur niet worden ingesteld. Selecteer een modus waarin u de temperatuur wel kunt aanpassen.
