MANUALE UTENTE USUW186K3A0 LG

Leggere con attenzione questo manuale prima di usare l'unità e conservare per uso futuro.

TIPO : UNITÀ INTERNA PARETE STANDARD

CONSIGLI PER IL RISPARMIO DI ENERGIA

Qui vi indichiamo alcuni consigli per ottenere un consumo di energia minimo quando usate il condizionatore d'aria. Potete usare il condizionatore d'aria con maggiore efficienza applicando le istruzioni indicate di seguito:

• Non raffreddare eccessivamente l'ambiente interno. Questo può essere pericoloso per la salute e può causare un consumo eccessivo di energia elettrica.
• Limitare al massimo la luce solare con schermi o tende quando si usa il condizionatore d'aria.
• Tenete porte e finestre ben chiuse quando utilizzate il condizionatore d'aria.
• Regolare la direzione del flusso d'aria verticalmente o orizzontalmente per far circolare l'aria interna.
• Accelerare la velocità del ventilatore per raffreddare o riscaldare l'aria interna rapidamente in un breve periodo di tempo.
• Aprire le finestre regolarmente per la ventilazione quando la qualità dell'aria interna può peggiorare se il condizionatore d'aria viene usato per molte ore.
• Pulire il filtro dell'aria ogni 2 settimane. La polvere e le impurità accumulate nel filtro dell'aria possono bloccare il flusso dell'aria e ridurre le funzioni di raffreddamento / deumidificazione.

Per le vostre registrazioni

Conservare con cura questa pagina nel caso che sia necessario provare la data di acquisto o per ottenere le prestazioni di riparazione in garanzia. Scrivere il numero del modello e il numero di serie qui:

Numero del modello:

Numero di serie:

Potete trovare questi dati su un'etichetta sul lato di ciascuna unità.

Nome del venditore:

Data di acquisto:

ISTRUZIONI DI SICUREZZA IMPORTANTI

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI USARE L'APPARECCHIO

Applicare sempre le precauzioni seguenti per evitare situazioni pericolose e ottenere sicuramente la prestazione massima del vostro prodotto.

ALLERTA

Si può provocare un ferimento grave o la morte se sono ignore queste istruzioni.

PRECAUZIONE

Si può provocare un ferimento o danno del prodotto limitato se sono ignore queste istruzioni.

ALLERTA

• I bambini di età superiore agli 8 anni, le persone con ridotte capacità fisiche, sensoriali e/o mentali e le persone che non hanno esperienza o conoscenza del dispositivo, possono utilizzarlo solo sotto supervisione o dopo aver ricevuto le istruzioni per un utilizzo sicuro e dopo aver compreso i rischi connessi all'utilizzo stesso. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione ordinaria non devono essere eseguite dai bambini senza supervisione. Tenere i bambini di età inferiore ai 3 anni lontano dal dispositivo, a meno che siano sotto la costante supervisione di un adulto.
• Usare un interruttore di circuito tra l'alimentazione e l'unità. Montare un interruttore per scollegare tutte le linee di alimentazione adeguatamente.
• Se il cavo di alimentazione e danneggiato, esso deve essere sostituito dal fabbricante, dal suo agente di servizio o da persona qualificata per evitare un qualsiasi pericolo.
• L'installazione o le riparazioni eseguite da persone non qualificate possono provocare pericoli a voi e ad altre persone.
• Apparecchio deve essere installato in conformita con le normative nazionali sui cablaggi.
• Le informazioni contenute nel manuale sono previste per l'uso da parte di un tecnico di manutenzione qualificato che sia addestrato in base alle norme di sicurezza e equipaggiato con gli attrezzi e strumenti di controllo corretti.
• La mancanza della lettura e dell'applicazione precisa di tutte le istruzioni di questo manuale può provocare un malfunzionamento dell'apparecchio, danno per la proprietà, danno personale e/o la morte delle persone.
• Quando il cavo di alimentazione deve essere sostituito, servizio di sostituzione deve essere eseguita da personale autorizzato con ricambi solo originali.

Installazione

• Usare un interruttore automatico standard e fusibile adatti per le caratteristiche elettriche del condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare scossa elettrica o guasto del prodotto.
• Contattate un centro di assistenza autorizzato quando installate o riposizionate il condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare ferimento grave o guasto del prodotto.
• Usare sempre spina e presa elettriche con un terminale di terra. La mancanza di applicazione di questa precauzione può provocare scossa elettrica o guasto del prodotto.
• Installare il pannello e il coperchio della scatola di controllo in modo ben stabile. La mancanza di applicazione di questa precauzione può provocare un'esplosione o un incendio.
• Installare una presa elettrica dedicata e il relativo interruttore automatico prima di usare il condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare scossa elettrica o guasto del prodotto.
• Usare l'interruttore automatico e il fusibile standard che siano adatti per le caratteristiche del condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare scossa elettrica o guasto del prodotto.
• Non modificare o allungare il cavo di alimentazione. Se il cavo o cordone di alimentazione ha incisioni o spellature esterne o è danneggiato, esso deve essere sostituito. Questo può provocare un incendio o scossa elettrica.

• Fate attenzione quando disimballate o installate il condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare ferimento grave o guasto del prodotto.

• Non installare il condizionatore d'aria su una superficie instabile o in posizione che può provocare pericolo di una sua caduta. Questo può provocare la morte, ferimento grave o guasto del prodotto.

• Usare un gas incombustibile (azoto) per ispezionare la perdita e per spurgare l'aria, usando aria compressa o gas infiammabile puo provocare incendio o esplosione.

Utilizzo

• Non far funzionare il condizionatore d'aria per un lungo periodo di tempo quando l'umidità è molto alta o quando una porta o una finestra sono state lasciate aperte. La mancanza di applicazione di questa precauzione può provocare un guasto del prodotto.
• Accertare che il cordone di alimentazione non sia tirato o damneggiato quando il condizionatore d'aria sta funzionando. La mancanza di applicazione di questa precauzione può provocare incendio, scossa elettrica o guasto del prodotto.
• Non appoggiare oggetti sul cordone di alimentazione. Questo può provocare scossa elettrica o guasto del prodotto.
• Non accendere o spegnere il condizionatore d'aria inserendo o distaccando la spina di alimentazione. Questo può provocare incendio o scossa elettrica.
• Non toccare, non usare o riparare il condizionatore quando le vostre mani sono umide. Questo può provocare scossa elettrica o guasto del prodotto.
• Non disporre un riscaldatore o altro dispositivo di riscaldamento vicino al cavo di alimentazione. La mancanza di applicazione di questa precauzione può provocare incendio, scossa elettrica o guasto del prodotto.
• Evitare assolutamente di far cadere dell'acqua entro il condizionatoere d'aria. Questo può provocare un'esplosione o un incendio.
• Non lasciare sostanze infiammabili come benzina, benzene o solvente vicino al condizionatore d'aria. Questo può provocare un'esplosione o un incendio.
• Non usare il condizionatore d'aria per un periodo di tempo lungo in uno spazio ristretto senza ventilazione. Ventilare la posizione in modo regolare. La mancanza di applicazione di questa precauzione può provocare un'esplosione o un incendio.
• Quando si verifica una perdita di gas, ventilare sufficientemente l'ambiente prima di usare nuovamente il condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare un'esplosione o un incendio.
• Staccare la spina di alimentazione se il condizionatore d'aria genera rumore, odore o fumo. La mancanza di applicazione di questa precauzione può provocare un'esplosione o un incendio.
• Arrestare l'utilizzo e chiudere la finestra in caso di forte pioggia o uragano. Se possibile allontare il prodotto dalla finestra prima dell'arrivo di una forte pioggia.
• Non toccare il filtro elettrostatico dopo l'apertura della griglia anteriore. La mancanza di applicazione di questa precauzione può provocare scossa elettrica o guasto del prodotto.
• Contattare il centro di assistenza autorizzato quando il condizionatore d'aria è stato immerso in acqua a causa di un allagamento. La mancanza di applicazione di questa precauzione può provocare un'esplosione o un incendio.
• Fare attenzione che l'acqua non entri all'interno del prodotto.
• Assicurare una ventilazione sufficiente quando questo condizionatore d'aria e un apparecchio di riscaldamento come un riscaldatore sono usati contemporaneamente. La mancanza di applicazione di questa precauzione può provocare incendio, ferimento grave o guasto del prodotto.
• Spegnere l'alimentazione principale e staccare la spina quando si pulisce o si ripara il condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare la morte, ferimento grave o guasto del prodotto.
• Staccare la spina quando il condizionatore d'aria non viene usato per un periodo di tempo lungo. La mancanza di applicazione di questa precauzione può provocare un guasto del prodotto.
• Non appoggiare alcun oggetto sul condizionatore d'aria. Essa può provocare un guasto del prodotto.
• Per la pulizia interna, contattare un nostro centro di servizio autorizzato o un rivenditore.
  Non usare un detersivo aggressivo che provoca corrosione o danno all'unità.
  Un detersivo aggressivo può anche provocare il guasto del prodotto, incendio o scossa elettrica.
• Questo elettrodomestico non e previsto per l'uso da parte di persone (inclusi i bambini) con ridotte capacita fisiche, sensorie o mentali o con mancanza di esperienza e conoscenza salvo che essi siano controllati con supervisione estruzione riguardo l'uso dell'elettrodomestico da parte di persona responsabile della loro sicurezza.
• E'consigliabile vigilare sui bambini affinche essi non giochino con l'elettrodomestico.

PRECAUZIONE

Installazione

• Accertare che non vi sia perdita di fluido refrigerante dopo l'installazione o la riparazione del condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare un guasto del prodotto.
• Installare un tubo di drenaggio per il corretto scarico dell'acqua condensata. La mancanza di applicazione di questa precauzione può provocare un guasto del prodotto.
• Mantenere il livello costante quando si installa il prodotto,
• Installare il condizionatore d'aria in posizione in cui il rumore dell'unità esterna o del gas di scarico non provochi fastidio ai vicini di casa. La mancanza di applicazione di questa precauzione può provocare un conflitto fra i vicini di casa.
• Quando si trasporta l'apparecchio, occorre la cooperazione di almeno 2 o più persone, o di un carrello a forche. Questo può provocare un ferimento grave.
• Non installare il condizionatore d'aria in posizione in cui sia esposto al vento marino (spruzzatura di sale) in modo diretto. Questo può provocare un guasto del prodotto.

Utilizzo

• Non esporre le persone, gli animali o le piante al vento freddo o caldo prodotto dal condizionatore d'aria. Questo può provocare un ferimento/danno grave.
• Non usare il prodotto per usi speciali, come la conservazione di alimenti, lavori artistici, ecc. Questo è un condizionatore d'aria per uso delle persone, non un sistema di refrigerazione di precisione. Questo può provocare la morte, incendio o scossa elettrica.
• Non chiudere l'ingresso o l'uscita del flusso di aria. Questo può provocare esplosione o guasto del prodotto.
• Non usare detersivi di pulizia o solventi aggresivi quando si pulisce il condizionatore, né spruzzare acqua. Usare un panno soffice. Questo può provocare un ferimento grave o guasto del prodotto.
• Non toccare le parti di metallo del condizionatore d'aria quando si estrae il filtro dell'aria. Questo può provocare un ferimento grave o guasto del prodotto.
• Non appoggiare alcuno oggetto sul condizionatore d'aria. Questo può provocare un danno al prodotto.
• Inserire sempre il filtro in modo stabile dopo la pulizia. Pulire il filtro ogni due settimane o più spesso se necessario.
• Non introdurre le mani o altri oggetti attraverso la bocchetta di ingresso o di uscita mentre il condizionatore è in funzione. Questo può provocare la scossa elettrica.
• Non bere l'acqua scaricata dal condizionatore. Si pososono verificare seri danni per la salute.
• Usare uno sgabello pesante o una scala quando si esegue la pulizia, la manutenzione o la riparazione del condizionatore ad una certa altezza. La mancanza di questa condizione può provocare un ferimento grave o guasto del prodotto.
• Non combinare le batterie per il telecomando con altri tipi di batterie o non combinare le batterie nuove con quelle usate. Questo può provocare un guasto del prodotto.
• Non ricaricare o smontare le batterie. Questo può provocare esplosione, incendio o ferimento grave.
• Non usare il telecomando se si verifica una perdita di fluido da una batteria. Se il vostro vestito o la vostra pelle sono esposti al fluido delle batterie per una perdita, lavatevi con acqua pulita. Questo può provocare un ferimento grave.
• Se inalate il fluido delle batterie per una perdita, lavate l'interno della bocca con cura e quindi consultate un medico. Questo può provocare complicazioni gravi per la salute.

Il funzionamento è irregolare.

La tabella seguente indica le variazioni di temperatura entro le quali il condizionatore può essere usato.

Capacità Modo	Temperatura interna	Temperatura esterna
9,12k	Raffredamento	18 °C~32 °C -10 °C~48 °C
	Riscaldamento	16 °C~30 °C -10 °C~24 °C
18,24k	Raffredamento	18 °C~32 °C -15 °C~48 °C
	Riscaldamento	16 °C~30 °C -10 °C~24 °C

SOMMARIO

2 CONSIGLI PER IL RISPARMIO DI ENERGIA

2 ISTRUZIONI DI SI- CUREZZA IMPORTANTI

7 PRIMA DELL'USO

7 Componenti

10 FUNZIONI PRINCIPALI

10 Raffreddamento della vostra stanza
10 Riscaldamento della vostra stanza
10 Eliminare l'umidità
11 Aerare l'ambiente
11 Regolazione della velocità del ventilatore
11 Regolazione della direzione del flusso d'aria
11 Impostazione del temporizzatore
11 - Impostazione dell'ora attuale
12 - Accensione del condizionatoree d'aria automaticamente all'ora selezionata.
12 - Spegnimento del condizionatoree d'aria automaticamente all'ora selezionata.
12 - Cancellazione dell'impostazione del temporizzatore
12 - Impostazione del modo di attesa

13 FUNZIONI AVANZATE

13 Variazione rapida della temperatura ambiente
13 Purificazione dell'aria ambiente
13 Operazione di Pulizia Automatica
13 Visualizza il corrente consumo di energia
14 Utilizzo automatico
14 Operazione di commutazione automatica
15 Modo silenzioso
15 Modo di controllo energia
15 Luminosità dello schermo del display
16 Utilizzare il soft air a 1 Tocco
16 Utilizzo del condizionatore d'aria senza il telecomando

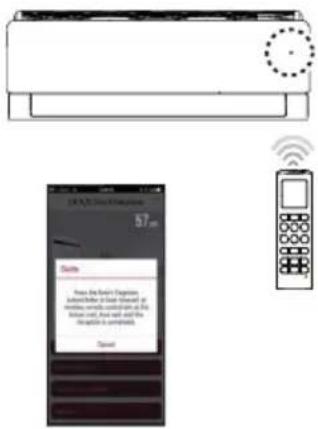

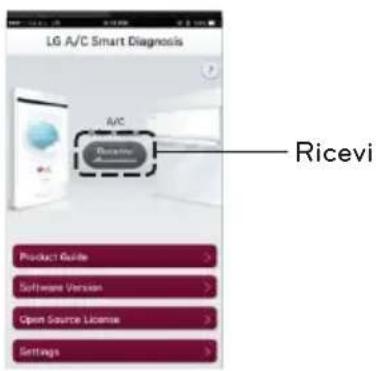

17 Smart Diagnosis
18 Riavvio del condizionatore in modo automatico

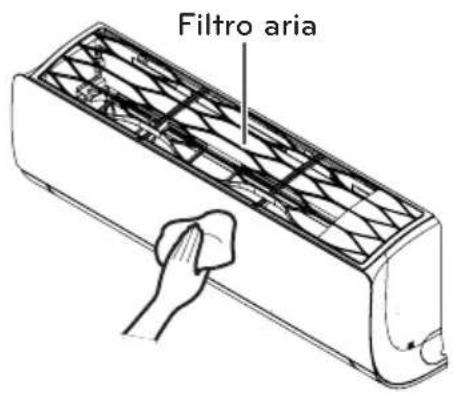

19 MANUTENZIONE

21 Pulizia del filtro aria

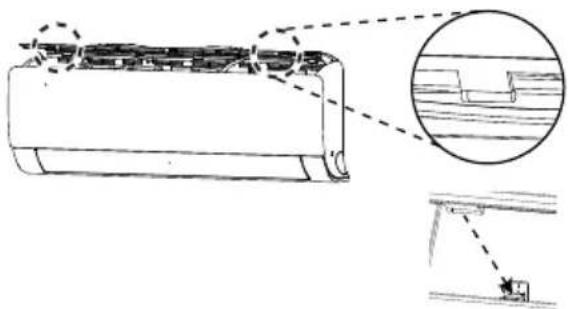

21 Assemblare il filtro dell'aria

22 RICERCA GUASTI

22 Funzione di autodiagnosi
22 Prima di richiedere l'assistenza

PRIMA DELL'USO

Componenti

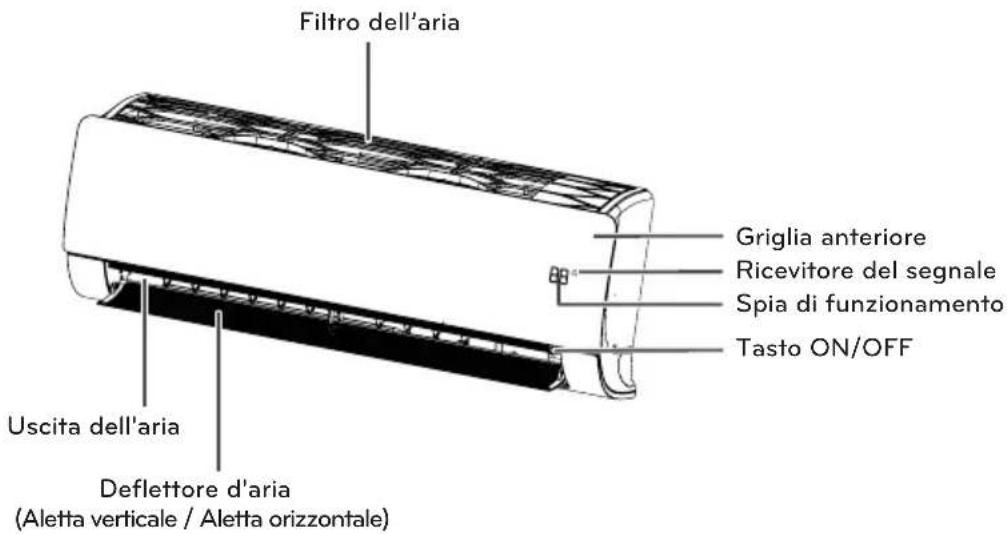

Unità Interne

Filtro dell'aria Griglia anteriore Ricevitore del segnale Spia di funzionamento Tasto ON/OFF Uscita dell'aria Deflettore d'aria (Aletta verticale / Aletta orizzontale)

* Questa caratteristica può variare secondo il modello.

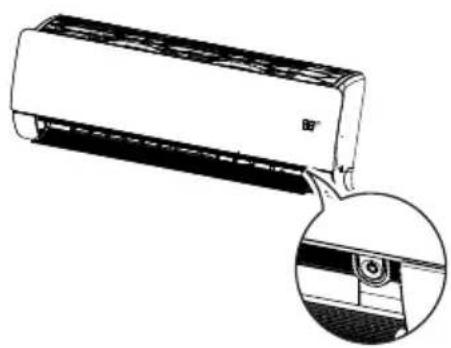

NOTA

Il numero di lampade spia per l'utilizzo e le loro posizioni possono variare, in relazione al modello di condizionatroe d'aria.

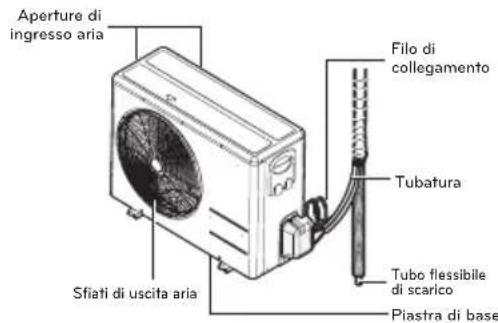

Unità esterna

9,12k 18k

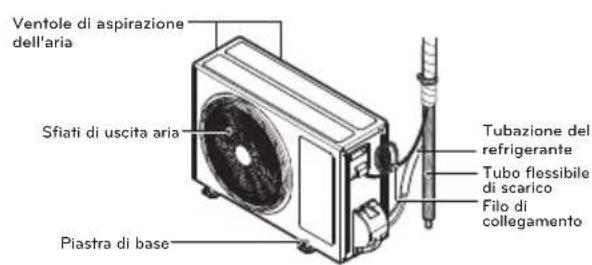

Ventole di aspirazione dell'aria Sfiati di uscita aria Piastra di base Tubazione del refrigerante Tubo flessibile di scarico Filo di collegamento

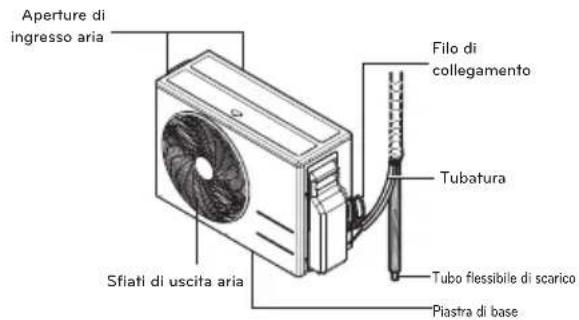

Aperture di ingresso aria Sfiati di uscita aria Filo di collegamento Tubatura Tubo flessibile di scarico Piastra di base

24k

Aperture di ingresso aria Sfiati di uscita aria Filo di collegamento Tubatura Tubo flessibile di scarico Piastra di base

* Questa caratteristica può variare secondo il modello.

Uso del telecomando

Potete usare il condizionatore d'aria in modo più conveniente con il telecomando.

Potete leggere l'uso dei pulsanti per le funzioni addizionali sotto il coperchio del telecomando.

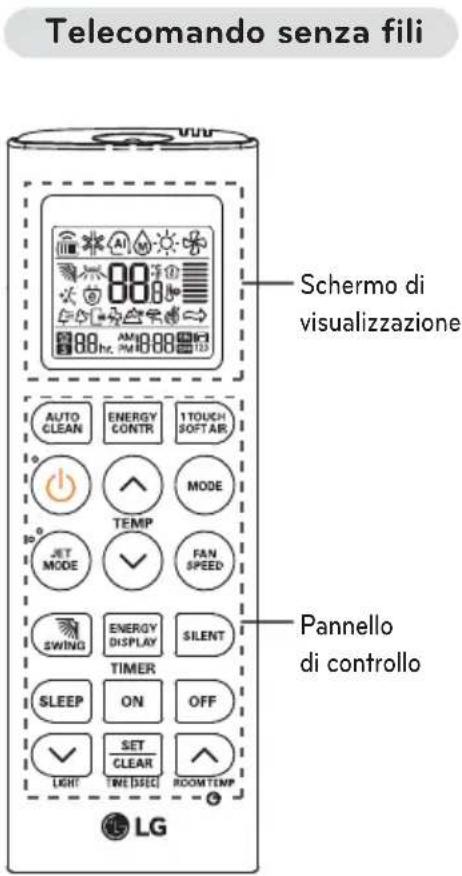

Telecomando senza fili Schermo di visualizzazione AUTO CLEAN ENERGY CONTR 1TOUCH SOFT AR o° TEMP MODE o° JET MODE FAN SPEED SWING ENERGY DISPLAY SILENT TIMER SLEEP ON OFF LIGHT SET CLEAR ROOM TEMP LG

PRECAUZIONE

Le seguenti avvertenze riguardano i modelli destinati alla Francia. Se la funzione Solo Riscaldamento è attiva, l'operazione Raffreddamento/Cambio Automatico/Deumidificazione non è disponibile ed è disponibile l'operazione Riscaldamento/Circolazione dell'aria. Se il dispositivo viene spento quando il telecomando wireless è impostato su Raffreddamento/Cambio Automatico/Deumidificazione, non sarà possibile riavviarlo. Spegnere il dispositivo dopo aver impostato il telecomando wireless su Riscaldamento/Circolazione dell'aria, quindi riavviare.

Pannello di controllo	Schermo di visualizzazione	Descrizione
	[Y720]	Pulsante per la Pulizia Automatica: impostare l'apposita funzione.
		Tasto 1 Touch soft air: Regola facilmente il flusso dell'aria per deviare il vento diretto in altra direzione.
[680T]		Pulsante di modo di attesa automatico*: Impostra l'uso del modo di attesa automatico.
	[02XY]	Pulsanti di regolazione della temperatura: Regolano la temperatura ambiente quando si raffredda e quando si riscalda.
[05Y3]	-	Pulsante on/off: Attiva/disattiva l'alimentazione (on/off).
		Pulsante velocità ventilatore unità interna: Regola la velocità del ventilatore.
		Pulsante selezione modo di funzionamento*: Seleziona il modo di funzionamento. Operazione di raffreddamento (*) / utilizzo automatico o commutazione automatica (AI) / utilizzo di deumidificazione (O) / utilizzo di riscaldamento (*) / circolazione d'aria (*)
	[KC07]	Pulsante raffreddamento/riscaldamento a getto*: Riscalda o raffredda la temperatura ambiente entro un periodo di tempo breve.
		Pulsante direzione flusso aria: Regola la direzione del flusso d'aria orizzontalmente.
[ATAZ]		Pulsante del temporizzatore: Regola il tempo di avvio /tempo di arresto.
		Pulsante di navigazione e delle funzioni*: Regola il tempo e regola le funzioni speciali.Aziona modo SILENZIOSO/ Aziona modo controllo/elettr. / silenzioso e modo controllo elettr. non sono disponibili nello stesso tempo
[OTOK]	-	Regola la luminosità del display dell'unità interna
[02YX]	-	Pulsante del Display Energia: Selezionare le impostazioni in modo da visualizzareo meno le informazioni sull'Energia.
[04D8]	-	Pulsante di impostazione/cancellazione: Regola o cancella le funzioni. Inoltre, se tenuto premuto per 3 secondi imposta l'ora attuale.
	-	Pulsante di impostazione: Azzera le impostazioni del condizionatore d'aria.

* Alcune funzioni possono non essere supportate, in relazione al modello.

Inserzione delle batterie

Inserire le batterie prima di usare il telecomando. Il tipo di batterie usato è AAA (1,5 V).

1 Togliere il coperchio delle batterie.

2 Inseire le nuove batterie + e - accertare che i terminali delle batterie siano installati correttamente.

3 Rimontare il coperchio delle batterie.

NOTA

Se lo schermo del display del telecomando riduce la sua luminosità, sostituire le batterie.

Installazione del supporto del tele- comando

Installare il supporto in posizione lontana da ir- radiazione diretta del sole per proteggere il telecomando.

1 Scegliere una posizione sicura e facilmente accessibile.

2 Fissare il supporto avvvitando le 2 viti stabilmente con un cacciavite.

3 Far scorrere il telecomando sul supporto.

Metodo di utilizzo

Puntare il telecomando verso il ricevitore del segnale nel fondo del condizionatore per poterlo usare.

- Il telecomando può comandare altri dispositivi elettronici se è puntato verso essi. Accertarsi di puntare il telecomando verso il ricevitore del segnale del condizionatore.

- Per un corretto funzionamento, usare un panno soffice per pulire il trasmettitore e il ricevitore dei segnali.

FUNZIONI PRINCIPALI

Raffreddamento della vostra stanza

(Uso di raffreddamento)

1 Premere ⏻ per accendere il dispositivo.
2 Premere MODE ripetutamente per selezionare l'uso di raffreddamento.
- *se è visualizzato sullo schermo del display.

3 Premere ⬇ o ⬇ se è visualizzato sullo schermo del display.

- Il campo di temperature è di 18 °C (64 °F) \~ 30 °C (86 °F).

Riscaldamento della vostra stanza

(Uso di Riscaldamento)

1 Premere ⏻ per accendere il dispositivo.
2 Premere MODE ripetutamente per selezionare l'uso di Riscaldamento.
- se è visualizzato sullo schermo del display.

30°C AM12:00

3 Premere ⬇ o √ per impostare la temperatura desiderata.

- Il campo di temperature è di 16 °C (60 °F) \~ 30 °C (86 °F).

I modelli con la sola funzione di raffreddamento non hanno questa funzione.

Eliminare l'umidità (Utilizzo di deumidificazione)

Questo modo rimuove l'umidità in eccesso da un ambiente con elevata umidità o nella stagione piovosa per evitare la formazione di muffa. Questo modo regola la temperatura ambiente e la velocità del ventilatore automaticamente per mantenere il livello ottimale di umidità.

1 Premere ⏻ per accendere il dispositivo.
2 Premere NODE più volte per selezionare l'operazione di umidificazione.
-ôse è visualizzato sullo schermo del display.

- In questo modo non potete regolare la temperatura ambiente, quando essa è regolata automaticamente. Inoltre la temperatura ambiente non è visualizzata sullo schermo del display.

Aerare l'ambiente

(Operazione di circolazione dell'aria)

Questo modo fa circolare l'aria ambiente senza cambiare la temperatura ambiente.

1 Premere ⏻ per accendere il dispositivo.

2 Premere MODE ripetutamente per selezionare l'uso di Circolazione dell'aria.

- se è visualizzato sullo schermo del display.

AM12:00

3 Premere 📂 per regolare la velocità del ventilatore.

Regolare la velocità del ventilatore

1 Premere 🟢 ripetutamente per regolare la velocità del ventilatore.

- Premere → se si desidera un flusso d'aria naturale. La velocità del ventilatore si regola automaticamente

Schermo		Velocità
Osservazione	unità interna
		Alto
		Medio - Alto
		Medio
		Medio - Bajo
		Basso
	temperatura impostata	Vento Naturale

NOTA

Premere sul telecomando wireless simultaneamente per 5 secondi direzionandolo verso l'unità interna.

Regolazione della direzione del flusso d'aria

1 Per regolare la direzione del flusso d'aria orizzontalmente premere 📣 ripetuta-mente e selezionare la velocità desiderata.

- Selezionare 📋 per regolare la direzione del flusso d'aria in modo automatico.

NOTA

• La regolazione della direzione del flusso d'aria in verticale può non essere supportata in relazione al modello.
• La regolazione del deflettore d'aria in modo arbitrario può provocare un guasto del prodotto.
• Se riavviate il condizionatore d'aria, esso riparte per funzionare con la direzione del flusso d'aria impostata precedente-mente, di modo che il deflettore dell'aria può non essere corrispondente all'icona visualizzata sul telecomando. Quando questo sia necessario, premere per regolare nuovamente la direzione del flusso d'aria.

Impostazione del temporizzatore

Potete usare la funzione del temporizzatore per risparmiare energia e per usare il condizionatore con maggiore rendimento.

Impostazione dell'ora attuale

1 Premere SET CLEAR e mantenerlo premuto per più di 3 secondi.

- L'icona AM/PM lampeggia nel fondo dello schermo del display.

2 Premere √ o ∧ per selezionare i minuti.
3 Premere SET CLEAR per terminare.

Accensione del condizionatoree d'aria automaticamente all'ora selezionata.

1 Premere ON.

- L'icona indicata di seguito lampeggia nel fondo dello schermo del display.

2 Premere √ o ∧ per selezionare i minuti.
3 Premere SET CLEAR per terminare.
4 Quando si imposta il temporizzatore, l'ora esatta e l'icona ON sono visualizzati sul display, cosa che indica che l'ora desiderata è stata impostata.

Spegnimento del condizionatoree d'aria automaticamente all'ora selezionata.

1 Premere OFF.

- L'icona indicata di seguito lampeggia nel fondo dello schermo del display.

2 Premere √ o ∧ per selezionare i minuti.
3 Premere SET CLEAR per terminare.
4 Quando si imposta il temporizzatore, l'ora esatta e l'icona OFF sono visualizzati sul display, cosa che indica che l'ora desiderata è stata impostata.

Cancellazione dell'impostazione del temporizzatore

1 Premere ON o OFF per selezionare l'impostazione del timer da cancellare
2 Premere SET CLEAR.

- Per cancellare le impostazioni del temporizzatore, premere SET CLEAR.

Impostazione modalità sleep

Utilizzare la modalità sleep per lo spegnimento automatico del condizionatore quando si va a dormire.

1 Premere ⏻ per accendere il dispositivo.
2 2. Premere SLEEP
3 Premere √ o ∧ per selezionare l'ora (fino a 7 ore).
4 Premere SET CLEAR per terminare

- ☆ viene visualizzato sullo schermo quando il dispositivo è in modalità sleep.

* Esempio) 1Hr (schermo) (schermata unità interna)

[Schermo]
[schermata unità interna]

18°C Ihr. AM 12:00

NOTA

• Nelle modalità Raffreddamento e Deumidificazione, la temperatura aumenta di 1 °C dopo 30 minuti e ancora di 1 °C dopo altri 30 minuti, per un riposo più confortevole.
• La temperatura aumenta fino a 2 °C oltre la temperatura preimpostata.
• La velocità del ventilatore non può essere modificata con modalità sleep attiva. Il ventilatore avrà una velocità molto lenta in caso di raffreddamento, una velocità lenta in caso di riscaldamento.
• La schermata dell'unità interna viene visualizzata da 1 Ora a 7 Ore, solo per 5 secondi, quindi ritorna alla temperatura impostata.

FUNZIONI AVANZATE

Il condizionatore offre alcune caratteristice addizionali avanzate.

Variazione rapida della tem- peratura ambiente

(operazione di raffreddamento/riscaldamento rapido)

Questo modo vi permette di raffreddare l'aria ambiente rapidamente in estate o di riscaldarla rapidamente in inverno.

1 Premere ⏻ per accendere il dispositivo.
2 Premere

- serè visualizzato sullo schermo del display.

Po AM12:00

• Nel modo di raffreddamento rapido, l'aria a forte velocità è soffiata ad una temperatura di 18 °C (64 °F) per 30 minuti.
• Nel modo di riscaldamento rapido, l'aria a forte velocità è soffiata ad una temperatura di 30 °C (86 °F) per 30 minuti.

NOTA

• Nel modo di circolazione d'aria, automatico o cambio automatico, questa funzione non può essere usata.
• Questa funzione può non essere supportata, in relazione al tipo di modello.

Purificazione dell'aria ambi- ente

Operazione di pulizia automatica del

Nelle operazioni di raffreddamento e deumidificazione l'umidità viene generata entro l'unità interna. Usare la funzione di pulizia automatica per rimuovere tale umidità.

1 Premere ⏻ per accendere il dispositivo.
2 Premere AUTO CLEAN.

- se è visualizzato sullo schermo del display.

- Se spegnete l'alimentazione, la ventola funziona per 30 minuti e spurga l'interno dell'unità interna.

NOTA

Alcuni pulsanti non possono essere usati mentre è attiva la funzione di pulizia automatica.

Visualizza il corrente consumo di energia

Si tratta di una funzione che mostra la quantità di elettricità generata sul display interno quando l'unità è in funzione.

1 Premere ⏻ per accendere l'alimentazione.
2 Premere. ENERGY DISPLAY

- Il consumo di potenza istantanea viene visualizzata per un attimo sul display dell'unità interna.

NOTA

• Quando si inserisce una funzione, non viene visualizzata separatamente sul telecomando.
• La potenza effettiva può differire da quella visualizzata.

Utilizzo automatico (Intelligenza artificiale)

Modelli con solo raffreddamento

In questo modo, la velocità del ventilatore e la temperatura sono regolate automaticamente, in base alla temperatura ambiente.

1 Premere ⏻ per accendere il dispositivo.
2 Premere Ⓜ ripetutamente per selezionare il funzionamento automatico.

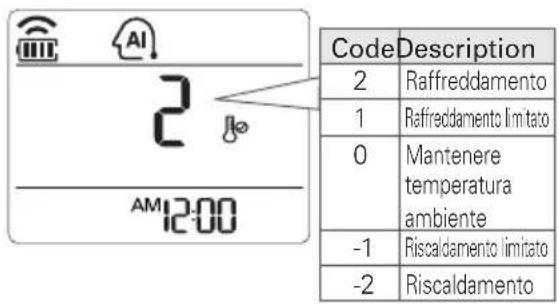

3 Premere ⬇ o √ per selezionare il codice di uso desiderato se la temperatura è superiore o inferiore alla temperatura desiderata.

Code Description 2 Raffreddamento 1 Raffreddamento limitato 0 Mantenere temperatura ambiente -1 Riscaldamento limitato -2 Riscaldamento

NOTA

• In questo modo non è possibile regolare la velocità, ma potete regolare il deflettoire dell'aria per ruotarlo automaticamente.
• Questa funzione può non essere supportata, in relazione al modello.

Operazione di commutazione automatica

Questo modo cambia il modo di uso automaticamente per mantenere la temperatura impostata ±2 °C.

1 Premere ⏻ per accendere il dispositivo.
2 Premere ⓂOe ripetutamente per selezionare l'operazione di commutazione automatica.
- AI se è visualizzato sullo schermo del display.

- Il campo di temperature è di 18 °C (64 °F) \~ 30 °C (86 °F).

4 Premere 🟢 ripetutamente per selezionare la velocità del ventilatore.

NOTA

Questa funzione può non essere supportata, in relazione al modello.

Modo silenzioso

Serve per evitare di disturbare i vicini di casa, riducendo il rumore delle unità esterne. La pressione acustica dell'unità esterna nel modo di raffreddamento e di riscaldamento viene ridotta di 3 dB in raffronto al rumore di targa.

1 Premere ⏻ per attivare l'alimentazione.

2 Premere SILENT.

- è visualizzato sullo schermo del display.

Il funzionamento in modo silenzioso è disponibile al di sotto di impostazioni di temperatura.

• Campo di temperature possibile per raffreddamento: Interno 18 °C (64 °F) \~ 30 °C (86 °F), Esterno 18 °C (64 °F) \~ 43 °C (109 °F)
• Campo di temperature possibile per riscaldamento : Interno 16 °C (60 °F) \~ 30 °C (86 °F), Esterno 6 °C (43 °F) \~ 24 °C (75 °F)

NOTA

• Impostazione disponibile solo con funzionamento ON (attivo) Molo silenzioso e controllo elettr. non sono disponibili nello stesso tempo. Se il comando elettr. viene premuto nel modo silenzioso, il modo silenzioso viene avviato e il commando elettr. è in funzione.
• La capacità può ridursi quando è selezionato il modo silenzioso dell'unità esterna.
• Nella circolazione d'aria, nel modo di umidità, questa funzione non può essere usata.

Modo di controllo energia

Esso ottiene l'effetto di risparmio di energia. (Impostazione disponibile in modo raffreddamento) Awio di 1Step : Il consumo di emergenza nel modo di raffreddamento viene ridotto di 20% in raffronto alla capacità di targa.

Awio di 2Step : Il consumo di emergenza nel modo di raffreddamento viene ridotto di 40% in raffronto alla capacità di targa.

1 Premere ⏻ per avviare l'alimentazione.
2 Premere ENERGY CONTR.

- è visualizzato sullo schermo del display.

80 AM12:00

Avvio di 1Step Avvio di 2Step

80 + ←

60 ↓

Il funzionamento in Modo di controllo energia e disponibile al di sotto di impostazioni di temperatura.

- Campo di temperature possibile per raffreddamento : Interno 18 °C(64 °F) \~ 30 °C (86 °F), Esterno 21 °C(70 °F) \~ 32 °C (90 °F)

NOTA

• Nel modo di raffreddamento, questa funzione può essere usata.
• Ogni volta che viene premuto il controllo elettronico del telecomando wireless, l'avvio delle funzioni 1Step, 2Step è ripetuto e commutato. La temperatura desiderata appare per 5 secondi.
• La capacità può ridursi quando è selezionato il modo silenzioso dell'unità esterna.

Luminosità dello schermo del display

Potete reoglare la luminosità dello schermo del display dell'unità interna.

1 Premere

Accendere/spegnere lo schermo del display.

NOTA

Questa funzione può non essere supportata, in relazione al tipo di modello.

Utilizzare il soft air a 1 Tocco (Funzionamento deflettore Comfort)

L'opzione Deflettore Comfort imposta comodamente la deflettore in una posizione predefinita che devia l'aria di alimentazione evitando di soffiare direttamente sugli occupanti della stanza.

1 Premere ⏻ per accendere l'alimentazione.

2 Premere 1TOUGH RIPETUTAMENTE e selezionare la direzione desiderata

- o viene visualizzato sul display.

[Schermo] [schermata unità interna]

[Schermo] [schermata unità interna]

• Premendo MODE o MODE durante il funzionamento del deflettore comfort si spegne la funzione di deflettore comfort.
• Premendo durante il funzionamento deflettore comfort si disattiva la funzionalità di deflettore comfort e si imposta la rotazione automatica della direzione verticale.
• Quando questa funzione è disattivata, il deflettore orizzontale funziona automaticamente a seconda della modalità impostata
• La schermata dell'unità interna viene visualizzata solo per 5 secondi, quindi ritorna alla temperatura impostata.

Utilizzo del condizionatore d'aria senza il telecomando

Potete usare il pulsante On/Off dell'unità interna per usare il condizionatore quando il telecomando non è disponibile. Tuttavia, la velocità del ventilatore è impostata su alta.

1 Aprire il deflettore orizzontale.
2 Premere il pulsante Acceso /Spento.

NOTA

Il motore passo-passo può essere rotto, il deflettore orizzontale apre rapidamente.

* Questa caratteristica può variare secondo il modello.
- Per i modelli con raffreddamento e riscaldamento, il modo di utilizzo cambia in relazione alla temperatura ambiente.

Temp. ambi-ente	Impostaz. temp.	Modo d'uso
Inferiore a 21 °C	24 °C	Uso di riscal-damento
Superiore a 21 °C e inferi-ore a 24 °C	23 °C	Uso di deu-midificazione
Superiore a 24 °C	22 °C	Uso di raffred-damento

- Per i modelli con solo raffreddamento, la temperatura è impostata a 22 °C.

Smart Diagnosis

Smart Diagnosis consente agli utenti di controllare facilmente le informazioni di manutenzione di un prodotto.

• Controllo facile dello stato operativo del condizionatore d'aria.
• Facile comprensione dei messaggi di errore.
• Aiuta a migliorare la performance del dispositivo e a prolungare il ciclo di vita del prodotto.

1 Cerca e scarica "LG A/C Smart Diagnosis" in Google Play o App store.
2 Clicca sul pulsante "Ricevi" nella schermata principale del tuo telefono.

LG A/C Smart Diagnosis A/C Ricevi Product Guide > Software Version > Open Source License > Settings >

3 Premere 🎋 sul telecomando wireless simultaneamente per 5 secondi direzionandolo verso l'unità interna.

4 Tieni il tuo telefono vicino all'unità interna. I bip del segnale acustico saranno ricevuti dal tuo telefono.

5 Conferma le informazioni ricevute sul tuo telefono.

Accertati che il rumore ambientale sia minimo oppure il telefono non potrà ricevere i bip di segnale acustico provenienti dall'unità interna.

Riavvio del condizionatore in modo automatico

Quando il condizionatore è acceso nuovamente dopo una interruzione della corrente, questa funzione ripristina le impostazioni precedentemente usate. Questa funzione è una impostazione regolata in fabbrica.

Funzione di Riavvio automatico

1 Aprire il deflettore orizzontale.
2 Premere il pulsante On/Off e mantenerlo premuto per 6 secondi.

- L'unità emette un doppio segnale acustico e un doppio segnale luminoso per 4 volte.

* Questa caratteristica può variare secondo il modello.
- Per riabilitare il funzionamento, premere il pulsante On/Off e mantenerlo premuto per 6 secondi. L'unità emette un doppio segnale acustico e un segnale luminoso per 4 volte.

NOTA

Se premete e mantenete premuto il pulsante per 3-5 secondi invece che per 6 secondi, l'unità passarà all'operazione di test. Nella operazione di test, l'unità scarica aria a forte velocità per raffreddamento per 18 minuti e quindi torna alle impostazioni di fabbrica.

MANUTENZIONE

Se il condizionatore d'aria non verra usato per un periodo di tempo prolungato, asciugare il condizionatore d'aria per mantenerlo nelle condizioni migliori.

1 Asciugare il condizionatore d'aria in modo completo usando il modo ventilatore per 3-4 ore edistaccare la spina di alimentazione. Si puo verificare un danno interno se rimane umidita entroi componenti.
2 Prima di usare nuovamente il condizionatore d'aria, asciugare i componenti interni del condizionatore usando il modo ventilatore per 3-4 ore. Questo eliminera gli odori che possono essere generati da umidita.

Pulire il prodotto regolarmente per mantenere la prestazione ottimale e evitare una possibile interruzione del servizio.

* Questa funzione può non essere prevista, in relazione al modello.

Filtro aria

* Questa caratteristica può variare secondo il modello.

Tipo Descrizione intervallo
Filtro aria	Vedere “Pulizia del filtro aria” 2 settimane
Unità Interne	Pulire la superficie dell’unità interna usando un panno soffice e asciutto.	Regolarmente
	Pulire il tubo di drenaggio del condensato. Ogni 4 anni
	Pulire il contenitore di drenaggio del condensato. Un volta all’anno
	Pulire bene lo scambiatore di calore. Un volta all’anno
	Sostituire le batterie del telecomando. Un volta all’anno
Unità esterna	Usare il vapore per pulire il serpentino dello scambiatore di calore e gli sfiati del pannello. (consultare un tecnico)	Regolarmente
	Pulire la ventola. Un volta all’anno
	Pulire il contenitore di drenaggio del condensato. Un volta all’anno
	Verificare che tutto il gruppo del ventilatore sia fissato stabilmente.	Un volta all’anno
	Verificare i componenti elettrici con getti di aria. Un volta all’anno
	Pulire i componenti elettrici con getti di aria. Un volta all’anno

! PRECAUZIONE

• Spegnere l'apparecchio e staccare il cordone di alimentazione prima di eseguire qualsiasi manutenzione; altrimenti si può provocare la scossa elettrica.
• Non usare acqua che sia più calda di 40 °C quando si puliscono i filtri. Questo può provocare deformazione o scolorimento.
• Non usate sostanze volatili quando pulite i filtri. Essi possono danneggiare la superficie del prodotto.
  • Non lavare il filtro 3M con acqua, si potrebbe danneggiare. (opzionale)

NOTA

• La posizione e la forma dei filtri può essere differente, in relazione al modello.
• Pulire i serpentini dello scambiatore di calore dell'unità esterna con regolarità, in quanto la polvere raccolta nei serpentini può ridurre l'efficienza di funzionamento o aumentare i costi energetici.

Pulizia del filtro aria

Pulire il filtro aria una volta ogni 2 settimane o più frequentemente se necessario.

1 Spegnare l'apparecchio e staccare il cordone di alimentazione.
2 Tenere la manopola del filtro dell'aria, sollevarlo leggermente.

* Questa caratteristica può variare secondo il modello.

3 Tenere la manopola del filtro dell'aria, sollevarlo leggermente e rimuoverlo dall'unità.

* Questa caratteristica può variare secondo il modello.

4 Pulire il filtro con un aspirapolvere o con acqua calda.

- Se è difficile rimuovere la polvere, lavare il filtro in acqua tiepida con detergente.

5 Asciugare il filtro in posizione ombreggiata.

NOTA

Il filtro dell'aria può essere rotto quando viene piegato.

Assemblare il filtro dell'aria

Spegnare l'apparecchio e staccare il cordone di alimentazione.

1 Spegnare l'apparecchio e staccare il cordone di alimentazione.

2 Inserire i ganci del filtro dell'aria nella griglia frontale.

3 Spingere verso il basso i ganci per il montaggio del filtro dell'aria.

4 Controllare ai lati della griglia anteriore che il filtro dell'aria sia montato correttamente.

Il filtro dell'aria non è montato corretta- mente, polvere e altre sostanze entrano nell' unità interna. Se guardate l'unità in- terna da superiore a quello che, in grado di assemblare facilmente il filtro superiore.

RICERCA GUASTI

Funzione di autodiagnosi

Questo prodotto ha una funzione di auto-diagnosi incorporata. Se si verifica un errore, la lampada spia dell'unità interna lampeggerà ad intervalli di 2 secondi. Se questo si verifica, contattate il fornitore locale o il centro di assistenza.

Prima di richiedere l'assistenza

Controllare quanto segue prima di contattare il centro di assistenza. Se il problema persiste, contattate il vostro centro di assistenza locale.

Problema Possibili	cause Azione correttiva
Si genera un odore di bruciato e uno strano suono generato dall'unità.	-	Spegnere il condizionatore, staccare il cordone di alimentazione e contattare il centro di assistenza.
L'acqua scola dall'unità interna anche quando il livello di umidità è basso.
Il cordone di alimentazione è danneggiato o genera un calore eccessivo.
Un interruttore, un interrut-tore automatico (di sicurezza, di terra) o un fusibile non funziona in modo corretto.
Il condizionatore d'aria non funziona.	Il condizionatore non è collegato all'alimen-tazione.	Controllare se il cordone di alimentazione è staccato dalla presa.
	Un fusibile è bruciato o l'alimentazione di corrente è bloccata.	Sostituire il fusibile e controllare se l'inter-ruttore automatico è scattato.
	Si è verificata una mancanza di corrente.	Spegnere il condizionatore quando si veri-fica una interruzione di corrente. Quando la corrente è ripristinata, attendere 3 minuti, e quindi accendere il condizionatore.
	La tensione è troppo alta o troppo bassa.	Controllare se l'interruttore automatico è scattato.
	Il condizionatore è spento automatica-mente nel momento attuale.	Premere nuovamente il pulsante di accen-sione.
Problema Possibili	cause Azione correttiva
Il condizionatore non genera aria fredda.	L'aria non circola correttamente.	Accertare che non siano presenti tende, schermi o mobili che bloccano il getto di aria del condizionatore.
	Il filtro aria è sporco.	Pulire il filtro aria una volta ogni 2 settimane. Vedere "Pulizia filtro aria" per maggiori informazioni.
	La temperatura ambiente è troppo elevata.	In estate, può essere necessario un certo tempo per raffreddare l'aria ambiente. In questo caso, selezionare l'uso di raffreddamento rapido per raffreddare più rapidamente.
	L'aria fredda esce dall'ambiente.	Verificare che l'aria fredda non sfugga nell'ambiente attraverso i punti di ventilazione.
	La temperatura desiderata è superiore a quella impostata.	Impostare la temperatura desiderata ad un valore inferiore alla temperatura attuale.
	E' presente una sorgente di riscalda-mento nelle vicinanze.	Evitare di usare un generatore termico come un forno elettrico o un bruciatore a gas mentre il condizionatore è in funzione.
	E' stata selezionata l'-operazione di circolazione d'aria.	Nell'operazione di circolazione d'aria, l'aria è soffiata dal condizionatore senza raffreddare o riscaldare l'aria ambiente. Regolare il modo di funzionamento nel modo di raffreddamento.
Non è possibile regolare la velocità del ventilatore.	E' stato selezionato l'uso automatico, l'uso rapido o l'uso con deumidificazione.	In alcuni modi di funzionamento, come i modi di funzionamento a getto rapido o con deumidificazione, non potete regolare la velocità. Selezionare il modo d'uso in cui potete regolare la velocità del ventilatore.
Non è possibile regolare la temperatura.	E' stato selezionato l'uso con circolazione d'aria o l'uso rapido.	In alcuni modi di funzionamento, come il modo a circolazione d'aria o l'utilizzo a getto rapido, non potete regolare la temperatura. Selezionare il modo di funzionamento in cui si può regolare la temperatura.

MANUAL DEL PROPIETARIO

AIRE

ACONDICIONADO

1 Pulse ⏻ para encender el aparato.
2 Premere MODE ripetutamente per selezionare l'uso di Riscaldamento.

Funzione di Riavvio automatico
