MANUAL DE UTILIZADOR USNW186K3A0 LG

AIRE ACONDICIONADO ESPAÑOL2

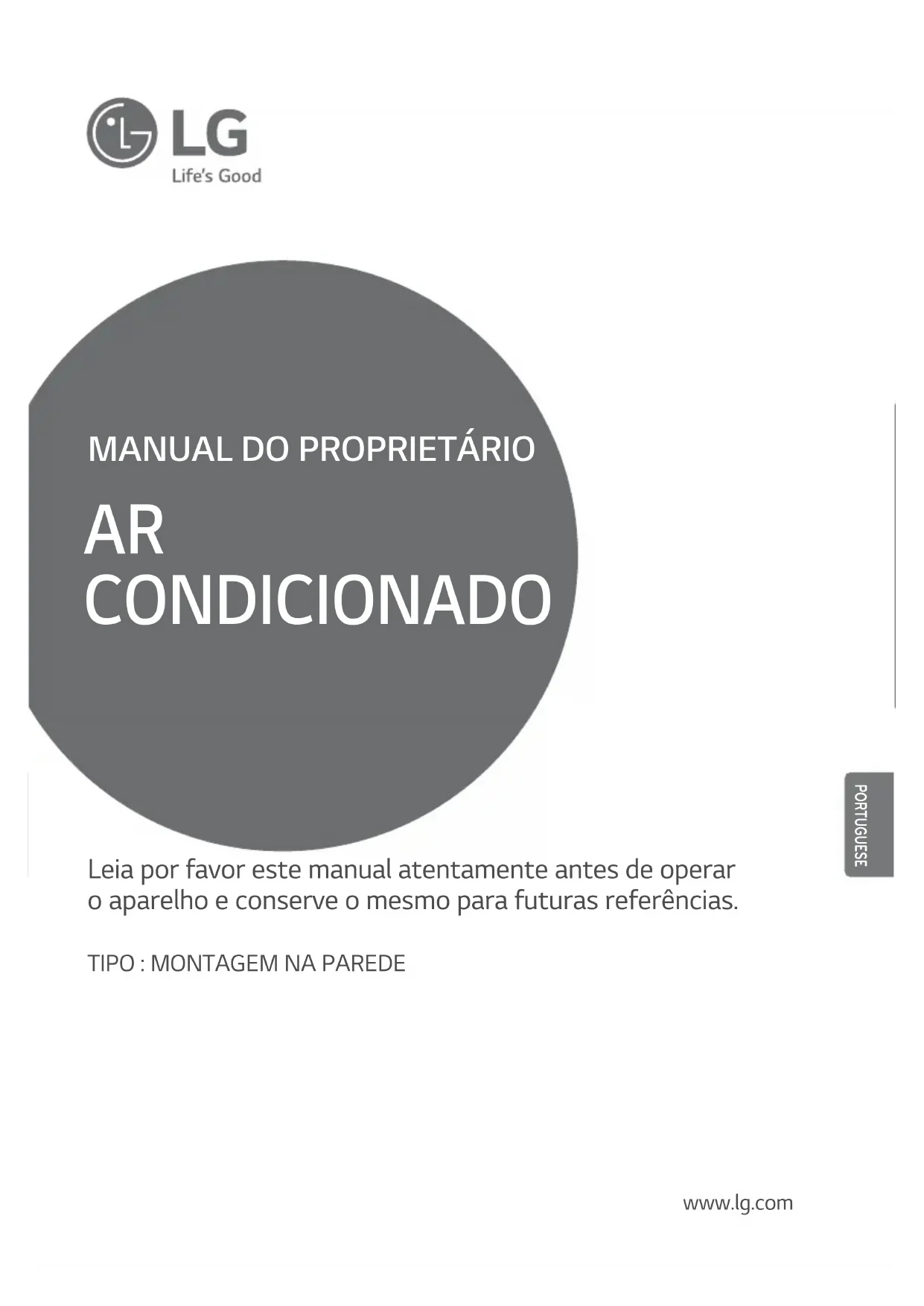

Leia por favor este manual atentamente antes de operar o aparelho e conserve o mesmo para futuras referências.

CONDICIONADO PORTUGUESE2

DICAS PARA POUPAR ENERGIA

PORTUGUESE Aqui estão algumas dicas para o ajudar a minimizar o consumo de energia, ao usar o ar condi- cionado. Pode usar o ar condicionado de uma forma mais eficiente, ao seguir as instruções seguintes:

• Não arrefecer excessivamente o interior da casa. Pode ser prejudicial para a sua saúde, e também consumir mais electricidade.

• Bloquear a luz solar com persianas ou cortinas, enquanto o ar condicionado estiver em fun- cionamento.

• Manter as portas e as janelas bem fechadas, enquanto o ar condicionado estiver em funciona- mento.

• Ajustar a direcção do caudal de ar, na posição vertical ou horizontal, para que possa circular ar no interior.

• Acelerar o ventilador de forma a arrefecer ou aquecer o ar do interior rapidamente, e num curto período de tempo.

• Se o ar condicionado for usado durante muitas horas seguidas, devem-se abrir as janelas reg- ularmente para renovação do ar, já que a qualidade do ar pode deteriorar-se.

LER TODAS AS INSTRUÇÕES ANTES DE USAR O APARELHO Devem-se respeitar sempre as seguintes precauções, de forma a evitar situações de perigo e para garantir o máximo de desempenho do produto. AVISO Podem ocorrer ferimentos graves ou morte quando as instruções são ignoradas. ATENÇÃO Podem ocorrer ferimentos leves ou danos materiais, quando as instruções são ignoradas.

Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais reduzidas ou ca- pacidades mentais reduzidas ou com falta de experiência e conhecimento, se lhes tiver sido dada supervisão e instruções sobre a utilização segura do aparelho e compreendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção realizada pelo utilizador não deverá ser efetuada por crianças sem supervisão. Crianças com menos de 3 anos devem ser mantidas afastadas a menos que continuamente su- pervisionadas.

Utilize um disjuntor adequado entre a fonte de alimentação e a unidade. Utilize um disjuntor adequado entre a fonte de alimentação e a unidade.

Se o cabo de alimentacao estiver danificado, deve ser substituido pelo fab- ricante, o seu agente de servico ou pessoas de qualificacao semelhante para evitar acidentes.

• Instalações ou reparações feitas por pessoal não qualificado, podem causar danos a si e aos outros.

• Aparelho deve ser instalado de acordo com as normas nacionais de cabeamento.

• As informações contidas neste manual destinam-se ao uso por um técnico qualificado, familiarizado com os procedimentos de segurança, e equipado com ferramentas adequadas e instrumentos de teste.

• Não ler e não seguir cuidadosamente, todas as instruções contidas neste manual, pode resultar em mau funcionamento do equipamento, danos materiais, danos pessoais e / ou morte.

• Quando o cabo de alimentacao deve ser substituido, o trabalho de substituicao deve ser realizada por pessoal autorizado, utilizando apenas pecas de substituicao genuinas. Instalação

• Usar um disjuntor padrão e fusível, conforme as características do ar condicionado. Não fazer isso, pode causar um choque eléctrico ou falha do produto.

• Contactar um centro de serviço autorizado quando instalar ou transferir um ar condicionado. Não fazer isso, pode originar lesões pessoais graves ou falha do produto.

• Usar sempre uma ficha e tomada com terminal de terra. Não fazer isso, pode causar um choque eléc- trico ou falha do produto.

• Instalar com segurança o painel e a tampa da caixa de controlo. Não fazer isso, pode causar explosão ou incêndio.

• Instalar uma tomada eléctrica e disjuntor dedicados, antes de usar o ar condicionado. Não fazer isso, pode causar um choque eléctrico ou falha do produto.

• Usar um disjuntor padrão e fusível, conforme as características do ar condicionado. Não fazer isso, pode causar um choque eléctrico ou falha do produto.

• Não modificar ou prolongar o cabo de alimentação. Se o cabo de alimentação estiver arranhado, descas- cado ou deteriorado de alguma forma, deve ser substituído de imediato. Não fazer isso, pode causar in- cêndio ou um choque eléctrico.

• Ser cauteloso quando descompactar ou instalar o ar condicionado. Não fazer isso, pode originar lesões pessoais graves ou falha do produto.

• Não instalar o aparelho sobre uma superfície instável, ou onde possa haver perigo de queda. Pode resul- tar em morte, ferimentos graves ou falha do produto.

• Utilize gas inflamavel (nitrogenio) para inspeccionar a fuga e para purificar o ar, utilizar ar comprimido ou gas inflamavel pode causar incendio ou explosao.

PORTUGUESE Funcionamento

• Não deixar o aparelho funcionar por muito tempo quando a humidade é muito alta, ou quando foi deixada aberta uma porta ou janela. Não fazer isso, pode resultar em falha do produto.

• Certificar-se que o cabo de alimentação não é puxado ou danificado, enquanto o ar condicionado estiver em funcionamento. Não fazer isso, pode resultar em incêndio, choque eléctrico ou falha do produto.

• Não colocar nenhum objecto em cima do cabo de alimentação. Isso pode causar um choque eléctrico ou falha do produto.

• Não ligar ou desligar o ar condicionado, ao ligar ou desligar o cabo de alimentação. Isso pode resultar em incêndio ou choque eléctrico.

• Não tocar, operar ou reparar o ar condicionado com as mãos molhadas. Isso pode causar um choque eléc- trico ou falha do produto.

• Não colocar um aquecedor ou outros aparelhos de aquecimento perto do cabo de alimentação. Isso pode resultar em incêndio, choque eléctrico ou falha do produto.

• Não deixe entrar água para dentro do ar condicionado. Isso pode resultar em explosão ou incêndio.

• Não deixar substâncias inflamáveis, como gasolina, benzina e outros, perto do ar condicionado. Isso pode resultar em explosão ou incêndio.

• Não usar o ar condicionado, por um longo período de tempo, em locais pequenos e sem ventilação. Venti- lar o local regularmente. Não fazer isso, pode causar explosão ou incêndio.

• Se houver uma fuga de gás, ventilar o local suficientemente, antes de usar de novo o ar condicionado. Não fazer isso, pode causar explosão ou incêndio.

• Desligar a ficha da tomada se houver ruído, cheiro ou fumo provenientes do aparelho de ar condicionado. Não fazer isso, pode causar explosão ou incêndio.

• Em caso de tempestade ou furacão, desligar o aparelho e fechar a janela. Retirar o produto da janela, se possível, antes da chegada do furacão.

• Não tocar no filtro electrostático, após a abertura da grelha frontal. Não fazer isso pode causar um choque eléctrico ou falha do produto.

• Contactar um centro de serviço autorizado quando instalar ou transferir um ar condicionado. Não fazer isso, pode causar explosão ou incêndio.

• Ser cauteloso porque a água não pode entrar no aparelho.

• Quando o ar condicionado e um aparelho de aquecimento, tal como um aquecedor, são usados em si- multâneo, certificar-se de ventilar suficientemente o local. Não fazer isso, pode resultar em incêndio, feri- mentos graves ou falha do produto.

• Quando limpar ou reparar o aparelho de ar condicionado, desligar a alimentação principal e retirar a ficha da tomada. Não fazer isso pode resultar em morte, ferimentos graves ou falha do produto.

• Desligar a ficha da tomada sempre que o aparelho não for utilizado por um período prolongado de tempo. Não fazer isso, pode resultar em falha do produto.

• Não colocar objectos em cima do aparelho de ar condicionado. Isso pode resultar em falha do produto.

• Para limpeza interna, contactar o seu fornecedor ou Centro de Serviço Autorizado. Não usar um deter- gente forte que provoque corrosão ou danos na unidade. Detergentes fortes também podem causar fal- has do produto, incêndios ou choques eléctricos.

• Este aparelho nao se destina a uso por pessoas (incluindo criancas) com capacidades fisicas, sensoriais ou mentais reduzidas ou com falta de experiencia e conhecimento a menos que tenham recebido super- visao ou instrucoes relativas a utilizacao do aparelho por uma pessoa responsavel pela sua seguranca.

• As criancas devem ser supervisionadas para garantir que nao brincam com o aparelho.INSTRUÇÕES IMPORTANTES DE SEGURANÇA ATENÇÃO Instalação

• Depois de instalar ou reparar o ar condicionado, certificar-se de verificar se existe alguma fuga de refriger- ante. Não fazer isso, pode resultar em falha do produto.

• Instalar o tubo de drenagem adequado para uma drenagem suave da água condensada. Não fazer isso, pode resultar em falha do produto.

• Manter o aparelho nivelado, mesmo durante a instalação.

• Instalar o ar condicionado num local onde o ruído do aparelho no exterior, ou os gases libertados, não in- comodem os vizinhos. Não fazer isso, pode causar conflitos entre vizinhos.

• Para transportar o equipamento, devem ser pelo menos duas ou mais pessoas, ou usar uma máquina em- pilhadora. Isso pode resultar em ferimentos graves.

• Não instalar o ar condicionado em locais de exposição directa ao vento do mar (maresia) Isso pode resul- tar em falha do produto. Funcionamento

• Não expor directamente as pessoas, animais ou plantas ao ar frio ou quente do ar condicionado. Isso pode resultar em ferimentos graves.

• Não usar o produto para fins especiais, tais como preservar alimentos, obras de arte, etc. É um ar condi- cionado para o consumidor comum, e não um sistema de refrigeração de precisão. Isso pode resultar em morte, incêndio ou choque eléctrico.

• Não bloquear a entrada ou saída do caudal de ar. Isso pode resultar em explosão ou falha do produto.

• Não usar produtos de limpeza ou solventes fortes quando limpar o ar condicionado. Usar um pano macio. Isso pode resultar em ferimentos graves ou falha do produto.

• Nunca tocar nas partes metálicas do aparelho, quando remover o filtro de ar. Isso pode resultar em feri- mentos graves ou falha do produto.

• Não colocar objectos em cima do aparelho de ar condicionado. Isso pode resultar em falha do produto.

• Após a limpeza, inserir sempre o filtro de segurança. Limpar o filtro a cada duas semanas ou, se necessário, mais frequentemente.

• Não introduzir as mãos ou outros objectos através da entrada ou saída de ar, enquanto o aparelho estiver a funcionar. Isso pode resultar em choque eléctrico.

• Não beber a água do ar condicionado. Isso pode resultar em sérias complicações de saúde.

Usar um banco pequeno ou uma escada resistente para conseguir fazer a limpeza, manutenção ou reparação do apar- elho de ar condicionado instalado em altura. Não fazer isso, pode resultar em lesão grave ou em falha do produto.

• Não misturar pilhas para o controlo remoto com outro tipo de pilhas, nem pilhas novas com pilhas usadas. Não fazer isso, pode resultar em falha do produto.

• Não recarregar ou desmontar as pilhas. Não fazer isso, pode resultar em explosão, incêndio ou em feri- mentos graves.

Parar de usar o controlo remoto, caso houver uma fuga de líquido da pilha. A roupa ou a pele devem ser lavadas com água limpa, se foram expostas ao líquido de fuga da pilha. Não fazer isso, pode resultar em ferimentos graves.

• Se engolir o líquido de fuga da pilha, lavar o interior de boca completamente e, de imediato, consultar um médico. Não fazer isso, pode causar complicações de saúde.

Limites de Funcionamento A tabela abaixo indica os limites de temperatura em que o ar condicionado pode funcionar. Capacidade Modo Temperatura Interior Temperatura Exterior 9,12k Arrefecimento 18 °C~32 °C -10 °C~48 °C Aquecimento 16 °C~30 °C -10 °C~24 °C 18,24k Arrefecimento 18 °C~32 °C -15 °C~48 °C Aquecimento

10 Arrefecer a sala 10 Aquecer a sala 10 Remoção da humidade 11 Ventilar a sua divisão 11 Ajustar a velocidade do ventilador 11 Ajustar a direcção do caudal de ar 11 Configurar o temporizador

11 - Configurar o horário actual

12 - Ligar o ar condicionado num horário

12 - Desligar o ar condicionado num

12 - Cancelar a configuração do tempo-

12 - Configuração do modo Sleep

13 FUNÇÕES AVANÇADAS

13 Alterar rapidamente a temperatura da sala 13 Purificação do ar de interior 13 Operação de Limpeza Automática 13 Exibe a utilização atual de energia 14 Função Modo Automático 14 Função Modo auto Comutação 15 Modo Silencioso 15 Modo de Controlo de energia 15 Brilho do ecrã de visualização 16 Utilização de 1 toque para ar suave 16 Ar condicionado em funcionamento sem o controlo remoto 17 Smart Diagnosis 18 Reiniciar automaticamente o ar condi- cionado 19 MANUTENÇÃO 21 Limpeza do filtro de ar 21 Montagem do filtro de ar

22 RESOLUÇÃO DE PROB-

LEMAS 22 Função de auto diagnóstico 22 Antes de solicitar o serviço ÍNDICE

PORTUGUESEUnidades Internas Unidade Exterior Grade frontalFiltro de arBotão ON/OFFReceptor de sinalLâmpada de funcionamentoDeflector de ar (Ventoinha horizontal / Persiana vertical) Saída de ar Aberturas deentrada de arCabo de conexãoPlaca de baseCanalizaçãoMangueira dedrenagemAberturas desaída de arAberturas deentrada de arCabo de conexãoPlaca de baseCanalizaçãoMangueira de drenagemAberturas desaída de arAberturas deentrada de arAberturas desaída de arPlaca de baseCabo de conexãoMangueira dedrenagemTubagens do líquidode arrefecimento NOTA

O número de lâmpadas em funcionamento e as suas posições podem variar, dependendo do modelo de ar condicionado. PORTUGUESE

• Orecurso pode ser mudado de acordo com um tipo de modelo.

• Orecurso pode ser mudado de acordo com um tipo de modelo.

Componentes 9,12k 18k 24kO ar condicionado pode funcionar de forma mais conveniente, usando o controlo remoto. Os botões de funções adicionais podem ser encontrados, sob a tampa do controlo remoto.Controlo remoto sem fios Ecrã de VisualizaçãoPainel de controlo

• Algumas funções podem não ser suportadas, dependendodo modelo.ANTES DE USAR PORTUGUESEPainel decontroloEcrã de Vi-sualizaçãoDescrição Botão Limpeza Automática: configurara função especial.1 Touch soft air botão : Ajuste facilmente asaída de ar para deflectir a saída directa de ar. Botão Modo Automático Sleep *: Configura o modopara funcionamento automático até adormecer. Botões de ajuste de temperatura: Ajustam atemperatura da sala durante o arrefecimento eaquecimento.

Botão On / Off: Ligar / Desligar o ar condi-cionado.

Botão de velocidade do ventilador interior:Ajusta a velocidade do ventilador.

DBE Botão de selecção do modo de funcionamento*: Selecciona o modo de funcionamento.Modo arrefecimento ( ) / Modo automáticoou auto comutação ( ) / Modo de desumidifi-cação ( ) / Modo de aquecimento ( ) / Modode Circulação de ar (

Arrefecimento a jacto / Botão de aquecimentobotão *: Aquece ou arrefece a temperatura dointerior num curto período de tempo. Botão de direcção do caudal de ar: Ajusta a di-recção do caudal de ar horizontalmente. Botão Timer: Configura o horário inicial / final.

Botão de navegação e de funções *: Ajusta ohorário e configura as funções especiais. Funciona em modo Silencioso/ Funcionaem modo E/Controlo / Silencioso e o E/Controlonão estão disponíveis ao mesmo tempo

Ajusta o brilho do ecrã da unidade deinterior Botão Exibir Energia: configurar se pre-tende ou não apresentar informaçõessobre Energia. Botão Set / Clear: Configura ou cancelafunções. Também configura o tempo atualcaso seja mantido por 3 segundos.

Botão Reset: Repõe as configurações defábrica do ar condicionado. Usar o controlo remoto ATENÇÃOOs seguintes cuidados são rele-vantes quando se trata de mod-elos para a França. Se a funçãodo Modo Aquecimento Apenasestiver configurada, a operaçãode Arrefecimento / MudançaAutomática / Desumidificaçãonão está disponível e operaçãode Aquecimento / Circulação deAr está disponível. Se o produtofor desligado enquanto o con-trolo remoto sem fios for config-urado para a operação deArrefecimento / Mudança Au-tomática / Desumidificação oproduto não vai ser ligado nova-mente. Desligue o produto apóso controlo remoto sem fios forconfigurado para a operação deAquecimento / Circulação de Are em seguida, ligar novamente. !NOTA

Se o ecrã de visualização do controlo re- moto começar a desaparecer, substituir as pilhas. NOTA

• O controlo remoto pode funcionar com outros dispositivos electrónicos, ao apontar para eles. Certificar-se de apon- tar o controlo remoto para o receptor de sinal do aparelho de ar condicionado.

• Para um funcionamento adequado, usar um pano macio para limpar o receptor e transmissor do sinal. Método de funcionamento PORTUGUESE

Inserir as pilhas Inserir as pilhas antes de usar o controlo re- moto. O tipo de pilha utilizada é AAA (1,5 V). 1 Remover a tampa da bateria. 2 Colocar as pilhas novas + e - verificar se os e terminais das pilhas estão instalados cor- rectamente. 3 Recolocar a tampa das pilhas. Instalar o suporte do controlo re- moto Instalar o suporte onde não houver luz solar di- recta, para proteger o controlo remoto. 1 Escolher um local seguro e de fácil acesso. 2 Fixar firmemente o suporte com 2 parafu- sos, utilizando uma chave de fenda. 3 Deslizar o controlo remoto para o interior do suporte. Para funcionar, apontar o controlo remoto para o receptor de sinal na parte inferior do ar condicionado.NOTA

Modelos de apenas ar frio não suportamesta função. NOTA

• Neste modo, não pode ajustar a temper-atura ambiente, dado que ela é ajustadaautomaticamente. Além disso, a temper-atura ambiente não é exibida no ecrã devisualização.FUNÇÕES BÁSICAS

PORTUGUESE Arrefecer a sala (Modo de arrefecimento) 1 Pressionar | para ligar o aparelho. 2 Pressionar f repetidamente para selec- cionar o modo de arrefecimento.- A É exibido no ecrã de visualização. 3 Pressionar G ou H para definir a temper- atura desejada.- Os limites de temperatura estão entre os18 °C (64 °F) e os 30 °C (86 °F). Aquecer a sala (Modo de Aquecimento) 1 Pressionar | para ligar o aparelho. 2 Pressionar f repetidamente para selec- cionar o modo de aquecimento.- B É exibido no ecrã de visualização. 3 Pressionar G ou H para definir a temper- atura desejada.- Os limites de temperatura estão entre os18 °C (64 °F) e os 30 °C (86 °F). Remoção da humidade (Modo de desumidificação) Este modo remove o excesso de humidadeem ambientes com elevada concentração oudurante a época de chuvas, de forma a pre-venir a acumulação de bolor. Este modo ajustaa temperatura na divisão e velocidade da ven-toínha de forma automática para manter onível de humidade ideal. 1 Pressionar | para ligar o aparelho. 2 Pressionar f repetidamente para selec- cionar a função de desumidificação.

D É exibido no ecrã de visualização.

• O ajuste da direcção do caudal de ar navertical pode não existir, dependendo domodelo.• Ajustar o deflector de ar de forma arbi-trária pode causar falha do produto.• Se reiniciar o aparelho, ele começa afuncionar com a direcção de caudal de arpreviamente definida, de modo que odeflector de ar pode não coincidir com oícone exibido no controlo remoto.Quando isso ocorrer, pressionar para ajustar a direcção do caudal de arnovamente. PORTUGUESE

Ventilar a sua divisão (Operação de Circulação de Ar) Este modo faz com que o ar interior circulesem alterar a temperatura da divisão. 1 Pressionar | para ligar o aparelho. 2 Pressionar f repetidamente para selec- cionar a opção de circulação de ar.- E É exibido no ecrã de visualização. 3 Pressionar g para ajustar a velocidade do ventilador. Ajuste da velocidade da ventoinha 1 Prima g várias vezes para ajustar a veloci- dade do ventilador.- Selecione se quiser ar natural.A velocidade do ventilador ajusta-se auto-maticamente Ajustar a direcção do caudal de ar 1 Para ajustar a direcção do caudal de ar na horizontal, pressionar D repetidamente eseleccionar a direcção desejada.- Seleccionar I para ajustar automatica-mente a direcção do caudal de ar. Configurar o temporizador Pode-se usar a função temporizador paraeconomizar energia, e usar o ar condicionadode forma mais eficiente. Configurar o horário actual 1 Pressionar p e manter pressionado por mais de 3 segundos.- O ícone do AM/PM oscila na parte inferiordo ecrã de visualização. NOTA

O visor da unidade de interior é apresen-tado apenas 5 segundos e depois voltapara a temperatura configurada.VisorAcelerarObservaçãoda unidade de interior

Médio - Alto Médio Médio - Baixo Baixotemperaturaconfigurada.Vento NaturalFUNÇÕES BÁSICAS

PORTUGUESE 2 PressionarEouFpara seleccionar os minutos. 3 Pressionar p para terminar. Ligar o ar condicionado num horário pré-definido 1 Pressionar m. - O ícone em baixo pisca na parte inferior do ecrã de visualização. 2 PressionarEouFpara seleccionar os minutos. 3 Pressionar p para terminar. 4 Ao definir o temporizador, a hora actual e o ícone LIGADO(ON) são exibidos no ecrã in- dicando que o tempo desejado está definido. Desligar o ar condicionado num horário pré-definido 1 Pressionar n. - O ícone em baixo pisca na parte inferior do ecrã de visualização. 2 PressionarEouFpara seleccionar os minutos. 3 Pressionar p para terminar. 4 Ao definir o temporizador, a hora actual e o ícone DESLIGADO(OFF) são exibidos no ecrã indicando que o tempo desejado está definido. Cancelar a configuração do tempo- rizador 1 Prima m ou n para selecionar a config- uração do temporizador para cancelar. 2 Pressionar p. - Para cancelar todas as configurações do temporizador, pressionar

Configurar o modo para adormecer Utilize o modo para adormecer para desligar o ar condicionado automaticamente quando for dormir. 1 Prima | para ligar a alimentação. 2 2. Prima l 3 Prima E ou F para selecionar a hora (até 7 horas). 4 Prima p para terminar

T é exibido no visor do modo para adormecer.

• Nos modos de arrefecimento e desum- idificação, a temperatura aumenta 1 após 30 minutos e, por mais 1 depois de mais 30 minutos para um sono mais confortável.

• A temperatura aumenta até mais 2 da temperatura preestabelecida.

• A velocidade do ventilador não pode ser alterada em caso de modo para adorme- cer. Uma velocidade muito baixa do ven- tilador está configurada para velocidade de arrefecimento e baixa velocidade do ventilador, é configurada para aqueci- mento.

• O visor da unidade de interior é exibido de 1H a 7H, o que é exibido apenas 5 segundos e retorna à temperatura de configuração.PORTUGUESE

FUNÇÕES AVANÇADASO ar condicionado apresenta algumas funçõesavançadas adicionais. Alterar rapidamente a temper- atura da sala (Modo Arrefecimento / Aquecimento a jacto) Este modo permite arrefecer rapidamente ointerior no verão, ou aquecê-lo rapidamente noinverno. 1 Pressionar | para ligar o aparelho. 2 Pressionar M. - É exibido no ecrã de visualização. Em modo de arrefecimento a jacto, o apar-elho liberta ar com muita força, por 30 min-utos, a uma temperatura de 18 °C (64 °F). Em modo de aquecimento a jacto, o apar-elho liberta ar com muita força, por 30 min-utos, a uma temperatura de 30 °C (86 °F). Purificação do ar de interior Utilização de Limpeza Automática Durante o funcionamento nos modos de Ar-refecimento e Desumidificação, a humidade égerada no interior da unidade de interior. Usara função de auto limpeza, para remover a essamesma humidade. 1 Pressionar | para ligar o aparelho. 2 Pressionar . - J É exibido no ecrã de visualização.- Se desligar a energia, o ventilador fun-ciona durante 30 minutos e limpa o inte-rior da unidade interior. Exibe a utilização atual de en- ergia É uma função que exibe a quantidade de elet-ricidade gerada no ecrã de interior, enquanto oproduto funciona. 1 Prima | para ligar a energia. 2 Pressionar . - O consumo instantâneo de energia é ex-ibido durante tempo no ecrã da unidadede interior.

• No modo Circulação de Ar, modo Au-tomático, ou modo auto Comutação,esta função não pode ser usada.• Esta função pode não ser suportada, de-pendendo do modelo. NOTA

Alguns botões não podem ser usados en-quanto a função de auto limpeza está adecorrer. NOTA

Ao aceder à função, esta não é exibida sep-aradamente no controlo remoto sem fios.• A energia real pode ser diferente da en-ergia exibida.Modelos de apenas ar frio

Esta função pode não ser suportada, de- pendendo do modelo. Code Description

Ar frioArrefecer ligeiramenteManter atemperaturaambienteAquecer ligeiramenteAr Quente NOTA

• Neste modo, não se pode ajustar a ve- locidade do ventilador, mas pode-se configurar o deflector de ar para rodar automaticamente.

• Esta função pode não ser suportada, de- pendendo do modelo. Função Modo auto Comutação Este modo adapta automaticamente o fun- cionamento para manter a temperatura em ±2 °C. 1 Pressionar | para ligar o aparelho. 2 Pressionar f repetidamente para selec- cionar o Função Modo auto Comutação.

C É exibido no ecrã de visualização. 3 Pressionar G ou H para definir a temper- atura desejada. - Os limites de temperatura estão entre os 18 °C (64 °F) e os 30 °C (86 °F). 4 Pressionar g repetidamente para selec- cionar a velocidade do ventilador. Função Modo Automático (Inteligência artificial) Neste modo, a velocidade do ventilador e a temperatura ajustam-se automaticamente, com base na temperatura ambiente. 1 Pressionar | para ligar o aparelho. 2 Pressionar f repetidamente para selec- cionar a o modo automático. 3 Pressionar G ou H para seleccionar o código da operação desejada, se a temper- atura é superior ou inferior à temperatura desejada.PORTUGUESE

Esta função pode não ser suportada, de-pendendo do modelo.2 etapa de entrada : O consumo de energiaem modo de arrefecimento será diminuídoem 40% em relação à capacidade normal. 1 Pressione | para ligar a energia. 2 Pressione

J é apresentado no ecrã de visualização. NOTA

• Configuração disponível apenas sob uti-lização-ON Modo Silencioso e E/Controlo não estãodisponíveis ao mesmo tempo. Se E/Con-trolo for pressionado no modo silen-cioso, o Modo Silencioso é libertado eE/controle funciona.• A capacidade pode diminui quando forseleccionado o modo silencioso daunidade exterior.• Em Circulação de Ar, Modo de Humi-dade, esta função não pode ser utilizada. NOTA

• Em Modo de Refrigeração, esta função pode serutilizada.• Sempre que for pressionada E/Controlo no con-trolador remoto sem fio, o Passo1, Passo2, ligamfunções que são repetidas e alteradas. A temper-atura desejada aparece durante 5 segundos.• A capacidade pode diminui quando for selec-cionado o modo silencioso da unidade exterior.Função de modo silencioso disponível com adescida da temperatura- Faixa de temperatura de refrigeração-possível:interior 18 °C (64 °F) ~ 30 °C (86 °F), Exterior18 °C (64 °F) ~ 43 °C (109 °F).- Faixa de temperatura de aquecimento-possível:interior 16 °C (60 °F) ~ 30 °C (86 °F), Exterior6 °C (43 °F) ~ 24 °C (75 °F).Funcao de Modo de Controlo de energiadisponivel com a descida da temperatura Faixa de temperatura de refrigeracao-possivel:interior 18 °C (64 °F) ~ 30 °C (86 °F), Exterior 21 °C(70 °F) ~ 32 °C (90 °F)1 etapa de entrada 2 etapa de entrad Brilho do ecrã de visualização Pode-se ajustar o brilho do ecrã de visualiza-ção da unidade de interior. 1 Prima

Ligar/desligar o visor. Modo de Controlo de energia Mostra o efeito da poupança de energia.(Configuração disponível no modo de arrefeci-mento do ar)1 etapa de entrada : O consumo de energiaem modo de arrefecimento será diminuídoem 20% em relação à capacidade normal. Modo Silencioso Serve para prevenir as reclamações potenciaisde vizinhos, reduzindo o barulho das unidadesexteriores.A pressão sonora da unidade exterior em re-frigeração e aquecimento será reduzido em 3dB em relação ao ruído normal. 1 Pressione | para ligar a energia. 2 Pressione

I é apresentado no ecrã de visualização.FUNÇÕES AVANÇADAS

PORTUGUESE Ar condicionado em funciona- mento sem o controlo remoto Para o funcionamento do ar condicionado,pode-se usar o botão On / Off da unidade deinterior, quando o controlo remoto estiver in-disponível. No entanto, a velocidade do venti-lador fica definida como alta. 1 Abra a aleta horizontal. 2 Prima o botão On/Off.

• Orecurso pode ser mudado de acordocom um tipo de modelo.- Para modelos de arrefecimento e aqueci-mento, o modo de funcionamento muda,dependendo da temperatura ambiente.- Para os modelos de apenas ar frio, a tem-peratura é definida como 22 °C. NOTA

O motor de passo pode estar partido, aaleta horizontal abre rapidamente.Temperaturada salaDefinir tem-peraturaModo de Fun-cionamentoAbaixo de 21 24 °CModo deaquecimentoAcima de 21 °C e abaixo de24 °C23 °CModo deDesumidifi-cação Acima de 24 °C22 °CModo de ar-refecimento Utilização de 1 toque para ar suave (Operação Conforto com Palheta) A opção Conforto com Palheta configura de formaconveniente a palheta para uma posição predefi-nida que permite desviar o vento fornecido parafora do alcance direto dos ocupantes da divisão. 1 Prima | para ligar a alimentação. 2 Prima repetidamente e selecione a di- reção pretendida.- É exibido ou na tela do monitor. NOTA

• Pressionar f ou durante a operaçãoconforto com palheta, irá desligar a funcio-nalidade conforto com palheta.• Pressionar D durante a operação con- forto com palheta, irá desligar a funcionali-dade conforto com palheta, e configurar aoscilação automática na direção vertical.• Quando esta funcionalidade está desli-gada, a palheta horizontal opera automati-camente dependendo do modo deconfiguração.• O visor da unidade de interior é apresen-tado apenas 5 segundos e depois voltapara a temperatura configurada.[visor] [visor da unidade de interior][visor] [visor da unidade de interior]FUNÇÕES AVANÇADAS PORTUGUESE

Smart Diagnosis O Smart Diagnosis permite aos utilizadores verificar convenientemente as informações de manutenção de um produto. - Verificar facilmente o estado operacional do aparelho de ar condicionado. - Compreender facilmente as mensagens de erro. - Ajudar a melhorar o desempenho do disposi- tivo e prolongar a vida do produto. 1 Pesquisa e descarga de “LG A/C Smart Di- agnosis” no Google Play ou App Store. 2 Clique no botão "Receber" na tela principal do seu telefone. 3 Prima o controlo remoto sem fios M apontando-o simultaneamente por 5 se- gundos à unidade de interior. 4 Segure no telefone próximo à unidade de interior. Serão recebidos pelo seu telefone sinais sonoros a campainha. 5 Confirme a informação recebida no seu telefone. NOTA

Certifique-se de que mantém o ruído am- biente a um valor mínimo ou o telefone poderá não receber corretamente o sinal sonoro emitido pela campainha da unidade de interior. Receber18

PORTUGUESE Reiniciar automaticamente o ar condicionado Quando o aparelho é ligado novamente após uma falha de energia, esta função restaura as configurações anteriores. Esta função é uma configuração padrão de fábrica. 1 Abra a aleta horizontal. 2 Pressionar o botão On / Off e manter pres- sionado por 6 segundos. - A unidade emite dois tons de aviso e a lâmpada pisca e apaga durante 4 vezes.

• Orecurso pode ser mudado de acordo com um tipo de modelo. - Para reactivar a função, pressionar o botão On / Off e manter pressionado por 6 segundos. A unidade emite dois tons de aviso e a lâmpada pisca 4 vezes. Operação forçada NOTA

Se pressionar e manter pressionado o botão On / Off por 3-5 segundos, em vez de 6 segundos, a unidade irá mudar para modo de Teste. No modo de teste, o apa- relho liberta ar com muita força por 18 mi- nutos para o arrefecimento, e depois repõe as configurações padrão de fábrica.MANUTENÇÃO PORTUGUESE

Se o aparelho de ar condicionado não for utilizado por um longo período de tempo, deve secar o ar condicionado para o manter em bom estado. 1 Colocar em funcionamento o ar condicionado no modo Fan ( Ventoinha) durante 3 a 4 horas para o secar profundamente e depois desligue o cabo de alimentação. Podem ser provocados danos internos se for deixada humidade nos componentes. 2 Antes de utilizar novamente o ar condicionado, deve secar novamente as componentes inter- nas do ar condicionado ao colocar em funcionamento o ar condicionado no modo Fan ( Ven- toinha) durante 3 a 4 horas. Isso ajuda a eliminar os odores que podem ter sido gerados pela humidade. Limpar o produto regularmente para manter o desempenho ideal e evitar possíveis rupturas.

• Isto pode não ser fornecido, dependendo do modelo. Filtro de Ar

• Orecurso pode ser mudado de acordo com um tipo de modelo. Tipo Descrição intervalo Filtro de ar Ver "Limpeza do filtro de ar " Duas semanas Unidades Internas Limpe a superfície da unidade interior utilizando um pano macio e seco. Regularmente Limpe o tubo de drenagem. A cada 4 meses Limpe o tubo de prateleira. Uma vez por ano Limpe o comutador de calor. Uma vez por ano Substitua as pilhas do controlo remoto. Uma vez por ano Unidade Exterior Utilize vapor para limpar a bobina do comutador de calor e as aber- turas de ventilação do painel. (consultar com um Técnico) Regularmente Limpe o ventilador. Uma vez por ano Limpe o tubo de prateleira. Uma vez por ano Verificar se todo o conjunto de ventilação está bem apertado. Uma vez por ano Verifique os componentes eléctricos com jactos de ar. Uma vez por ano Limpe os componentes eléctricos com jactos de ar. Uma vez por ano MANUTENÇÃO20 MANUTENÇÃO PORTUGUESE ATENÇÃO

• Desligar o aparelho e desconectar o cabo de alimentação antes de executar qualquer manutenção, caso contrário pode causar um choque eléctrico

• Nunca usar água mais quente do que 40 ° C para limpar os filtros. Pode causar deformação ou descoloração.

Nunca usar substâncias voláteis, quando limpar os filtros. Eles podem danificar a superfície do produto.

• Não lavar o filtro 3M com água, pois o filtro pode ficar danificado. (opcional)

• A localização e formato dos filtros podem variar, dependendo do modelo.

• Certificar-se de limpar regularmente as bobinas do transferidor de calor da unidade de exte- rior, pois a sujidade recolhida nas bobinas pode diminuir a eficiência e funcionamento e au- mentar os custos de energia.MANUTENÇÃO PORTUGUESE

Limpeza do filtro de ar Limpar o filtro de ar em cada duas semanas ou mais, se necessário. 1 Desligar o aparelho e desconectar o cabo de alimentação. 2 Segure no botão do filtro de ar. Levante-o ligeiramente.

• Orecurso pode ser mudado de acordo com um tipo de modelo. 3 Segure no botão do filtro de ar, levante-o ligeiramente e remova-o da unidade.

• Orecurso pode ser mudado de acordo com um tipo de modelo. 4 Limpar o filtro com um aspirador de pó ou com água morna. - Se a sujidade for de difícil remoção, lavar o filtro com água morna e detergente. 5 Secar o filtro à sombra. Montagem do filtro de ar Limpar o filtro de ar em cada duas semanas ou mais, se necessário. 1 Desligar o aparelho e desconectar o cabo de alimentação. NOTA

O filtro de ar não está montado correta- mente. Existe pó e outras substâncias que vieram para dentro da unidade de in- terior. Se olhar para a unidade interna de maior do que isso, pode montar o filtro top facilmente. NOTA

O filtro de ar pode ser quebrado quando é dobrado. 4 Verifique a lateral da grelha frontal para o filtro de ar ser montado corretamente. 2 Insira ganchos do filtro de ar para dentro da grelha frontal. 3 Empurre para baixo os ganchos para a montagem do filtro de ar.22

RESOLUÇÃO DE PROBLEMAS

PORTUGUESE Problema Possíveis causas Acção Correctiva Há um cheiro a queimado e um som estranho que vem da unidade.

Desligar o aparelho, desconectar o cabo de alimentação e contactar o centro de serviço. Existem fugas de água da unidade de interior, mesmo quando o nível de humidade é baixo. O cabo de alimentação está danificado ou está a gerar-se um calor excessivo. Um interruptor, um disjuntor (segurança, ligação à terra) ou um fusível, não estão a funcionar correctamente. O ar condicionado não fun- ciona. O aparelho está desli- gado. Verificar se o cabo de alimentação está lig- ado na tomada. Um fusível queimado ou o fornecimento de energia foi inter- rompido. Substituir o fusível ou verificar se o disjun- tor disparou. Ocorreu uma falha de energia. Desligar o ar condicionado quando ocorrer uma falha de energia. Quando a energia for restabelecida, esperar três minutos e, em seguida, ligar o ar condicionado. A tensão é muito alta ou muito baixa. Verificar se o disjuntor disparou. O ar condicionado desligou-se automati- camente num horário pré-configurado. Pressionar o botão ON / OFF novamente. Função de auto diagnóstico Este produto tem uma função interna de auto diagnóstico. Se ocorrer um erro, a luz da unidade de interior vai começar a piscar em intervalos de 2 segundos. Se isso ocorrer, contactar o seu revendedor ou centro de serviço. Antes de solicitar o serviço Por favor verificar o seguinte, antes de contactar o centro de serviço. Se o problema persistir, contactar o seu centro local de serviço. RESOLUÇÃO DE PROBLEMASRESOLUÇÃO DE PROBLEMAS PORTUGUESE

Problema Possíveis causas Acção Correctiva O ar condicionado não gera ar frio. O ar não circula cor- rectamente. Certificar-se que não há cortinas, móveis ou persianas à frente do ar condicionado. O filtro de ar está sujo. Limpeza do filtro de ar a cada duas sem- anas. Consultar "Limpeza do Filtro de Ar " para obter mais informações. A temperatura ambi- ente é muito alta. No Verão, pode demorar algum tempo para arrefecer o ar interior. Neste caso, selec- cionar o modo arrefecimento a jacto para ar- refecer rapidamente o ar do interior. O ar frio está escapar da sala. Certificar-se que não está a escapar ar frio através de pontos de ventilação na sala. A temperatura é su- perior à temperatura pré – definida. Regular a temperatura desejada para um nível inferior ao da temperatura actual. Existe uma fonte de calor nas proximi- dades. Evitar o uso de um gerador de calor como um forno eléctrico ou um queimador de gás, enquanto o ar condicionado estiver em funcionamento. O modo de circulação de ar foi selec- cionado. No modo de circulação de ar, o ar liber- tado não permite arrefecimento, nem aquecimento do ar do interior. Mudar o modo de funcionamento para a modo de arrefecimento. Não é possível ajustar a ve- locidade do ventilador. O modo automático, o modo a jacto ou o modo de desumidifi- cação foi selec- cionado. Em alguns modos de funcionamento, tais como o de desumidificação ou o modo de funcionamento a jacto, não se pode ajus- tar a velocidade do ventilador. Seleccionar o modo de funcionamento no qual se possa ajustar a velocidade do ventilador. Não é possível ajustar a temperatura. O modo de circulação de ar, o modo a jacto ou o modo de desum- idificação foi selec- cionado. Em alguns modos de funcionamento, tais como o de circulação de ar ou o modo de funcionamento a jacto, não se pode ajus- tar a temperatura. Seleccionar o modo de funcionamento no qual se possa ajustar a temperatura.24 PORTUGUESEwww.lg.com HANDLEIDING Lees deze handleiding zorgvuldig door voordat u de set gaat bedienen en bewaar de handleiding voor later gebruik.
