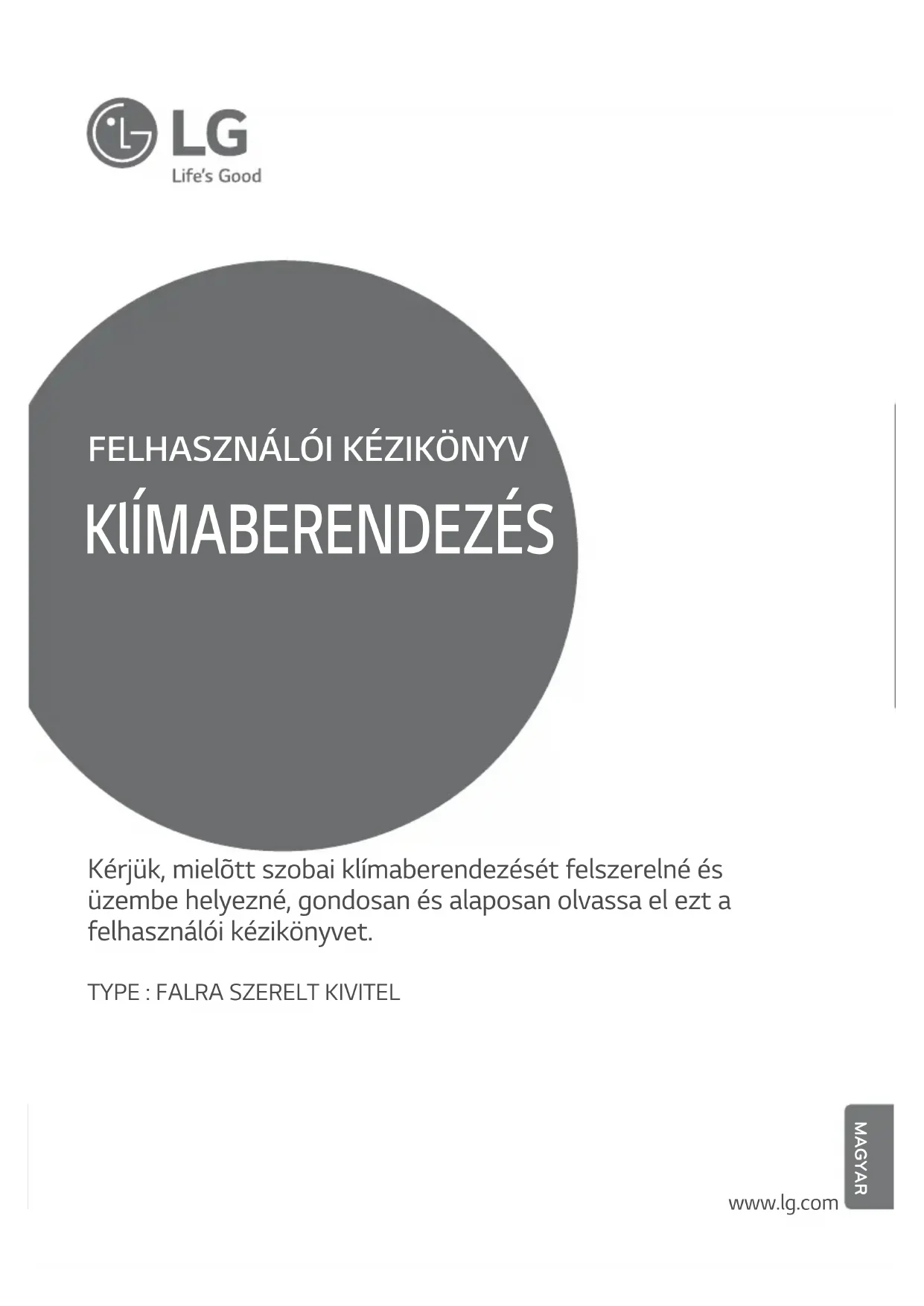

HASZNÁLATI ÚTMUTATÓ USNW186K3A0 LG

Kérjük, mielõtt szobai klímaberendezését felszerelné és üzembe helyezné, gondosan és alaposan olvassa el ezt a felhasználói kézikönyvet.

MAGYAR A következő tanácsok segítenek a légkondicionáló használatával járó energia-felhasználás csökkentésében. A következő tanácsok alkalmazásával hatékonyabbá válhat a légkondicionáló használata:

• A belső teret ne hűtse le túlságosan. Ez káros lehet az egészségre és több áramot fogyaszt.

• A légkondicionáló üzemeltetése közben árnyékolóval vagy függönnyel takarja el a napfényt.

• A légkondicionáló üzemeltetése közben tartsa zárva az ajtókat és ablakokat.

• A levegőáramlást vízszintesen vagy függőlegesen úgy állítsa be, hogy a levegő keringjen a helyiségben.

• Gyorsítsa fel a ventilátort, hogy a beltéri levegő gyorsan, rövid idő alatt lehűljön vagy felmelegedjen.

• Rendszeresen nyissa ki az ablakot és szellőztessen, mert a légkondicionálót több órán keresztül üzemeltetve a belső levegő elhasználódhat.

• Kéthetente tisztítsa meg a levegőszűrőt. A levegőszűrőn felhalmozódott por és szennyeződés gátolhatja a levegő áramlását és gyengítheti a hűtési/páramentesítési funkciókat. Feljegyzések Kapcsolja hozzá ehhez a laphoz az átvételi elismervényt, hogy kéznél legyen, ha igazolni kell a vásárlás időpontját, vagy ha jótállási problémák merülnének fel. Írja be ide a típusszámot és a gyári számot: Típusszám: Gyári szám: Ezeket a számokat az egyes készülékek oldalán lévő címkén találja meg. A kereskedő neve: A vásárlás dátuma:

A KÉSZÜLÉK HASZNÁLATBA VÉTELE ELŐTT OLVASSON EL MINDEN ELŐÍRÁST. A veszélyes helyzetek megelőzése és a készülék legjobb teljesítménye érdekében tartsa be az összes következő előírást. FIGYELEM Az előírások figyelmen kívül hagyása súlyos sérülést vagy halált okozhat. VIGYÁZAT Az utasítások figyelmen kívül hagyása kisebb sérülést okozhat.

Ezt a készüléket 8 éves kor alatti gyermekek, csökkent fizikai, érzékelési vagy értelmi képességekkel rendelkező, illetve tapasztalat- lan személyek akkor használhatják, ha a felügyelik őket, vagy ha a készülék biztonságos használatára utasítást kaptak, és megértették a készülék használatával kapcsolatos veszélyeket. Gyermekek nem játszhatnak a készülékkel. A készülék tisztítását és karbantartását gy- ermekek felügyelet nélkül nem végezhetik. 3 éves kor alatti gyer- mekeket távol kell tartani, kivéve ha folyamatosan felügyelik őket.

A tápellátás és a készülék közé iktasson be egy megfelelő kismegszakítót. Az összes tápfeszültség-vonalat megszakító lev- álasztó eszközt kell alkalmazni.

Ha a halozati kabel megserul, akkor azt csak a gyarto, a szakszerviz, vagy hasonloan kepzett szerelő cserelheti ki.

• A nem szakember által végzett felszerelés vagy javítás veszélyes lehet Önre és másokra nézve.

• Appliance kell beepiteni a nemzeti kabelezes előirasoknak.

• A kézikönyv szakemberek számára készült, akik tisztában vannak a biztonsági eljárásokkal, valamint rendelkeznek a szükséges szerszámokkal és vizsgálóeszközökkel.

• A kézikönyv biztonsági figyelmeztetéseinek figyelmen kívül hagyása személyi sérülést és/vagy halált okozhat, a készülék meghibásodhat vagy megrongálódhat.

• Ha a tapkabelt ki kell cserelni, csere munkat kell vegezni csak engedellyel rendelkező munkatarsak kizarolag eredeti potalkatreszek. Felszerelés

• A légkondicionáló terhelésének megfelelő szabványos kismegszakítót és biztosítót használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat.

• A légkondicionáló felszerelésével vagy áthelyezésével kapcsolatban keressen fel egy hivatalos szakszervizt. Ennek be nem tartása súlyos sérülést okozhat vagy a készülék meghibásodhat.

• Mindig földelt hálózati csatlakozót és aljzatot használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat.

• Biztonságosan szerelje fel a vezérlődoboz paneljét és fedelét. Ellenkező esetben robbanás vagy tűz keletkezhet.

• A légkondicionálóhoz külön hálózati csatlakozót és kismegszakítót használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat.

• A légkondicionáló terhelésének megfelelő szabványos kismegszakítót és biztosítót használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat.

A tápkábelt ne alakítsa át és ne toldja meg. Ha a hálózati kábelen repedések vannak, a szigetelés lehámlott vagy megrongálódott, akkor ki kell cserélni. Ez tüzet vagy áramütést okozhat.

• Legyen óvatos a készülék kicsomagolása és felszerelése során. Ennek be nem tartása súlyos sérülést okozhat vagy a készülék meghibásodhat.

• A légkondicionálót ne szerelje instabil felületre, vagy olyan helyre, ahonnan leeshet. Ez súlyos sérülést vagy halált okozhat vagy a készülék meghibásodhat.

• A szivargasvizsgalathoz es a legteleniteshez nem gyulekony gazt (nitrogen) hasznaljon; sűritett levegő vagy gyulekony gaz hasznalata tuzet vagy robbanast okozhat.

• Ne járassa hosszabb ideig a klímaberendezést ha nagyon nagy a levegő páratartalma vagy egy ajtó vagy ablak nyitva maradt. Ellenkező esetben a készülék károsodhat.

• Ügyeljen arra, hogy üzemelés közben a hálózati kábelt ne húzzák ki és ne sérülhessen meg. Ennek be nem tartása tüzet, áramütést okozhat vagy a készülék meghibásodhat.

• Ne tegyen semmilyen tárgyat a hálózati kábelre. Ez áramütést okozhat vagy a készülék meghibásod- hat.

• A légkondicionálót ne a hálózati kábel csatlakoztatásával vagy lecsatlakoztatásával kapcsolja be vagy ki. Ez tüzet vagy áramütést okozhat.

• Nedves kézzel ne érintse meg, ne üzemeltesse és ne javítsa a készüléket. Ez áramütést okozhat vagy a készülék meghibásodhat.

• A hálózati kábel közelében ne legyen fűtőtest vagy más fűtőberendezés. Ez tüzet, áramütést okozhat vagy a készülék meghibásodhat.

• Ne kerüljön víz a légkondicionáló belsejébe. Ez tüzet vagy robbanást okozhat.

• A légkondicionáló közelében ne tároljon éghető anyagot, pl. benzint vagy oldószert. Ez tüzet vagy robbanást okozhat.

• Szellőzés nélküli szűk helyen ne használja hosszú ideig a légkondicionálót. Rendszeresen szel- lőztesse a helyiséget. Ellenkező esetben robbanás vagy tűz keletkezhet.

• Gázszivárgás esetén a légkondicionáló ismételt bekapcsolása előtt alaposan szellőztessen ki. Ellenkező esetben robbanás vagy tűz keletkezhet.

• Ha a légkondicionálóból zaj, szag vagy füst jön elő, csatlakoztassa le a hálózati feszültségről. Ellenkező esetben robbanás vagy tűz keletkezhet.

• Vihar vagy hurrikán esetén állítsa le a készüléket és zárja be az ablakot. Ha lehetséges, a hurrikán érkezése előtt vigye el a készüléket az ablaktól.

• Az előlap rácsának kinyitása után ne érintse meg az elektrosztatikus szűrőt. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat.

• Ha a készülék víz alá került, keressen fel egy hivatalos szakszervizt. Ellenkező esetben robbanás vagy tűz keletkezhet.

• Ügyeljen arra, hogy ne jusson víz a készülékbe.

• A légkondicionáló és fűtőkészülék együttes használata esetén biztosítson megfelelő szellőzést. Ennek be nem tartása súlyos sérülést, tüzet okozhat vagy a készülék meghibásodhat.

• A légkondicionáló tisztításakor vagy javításakor kapcsolja ki a készüléket és csatlakoztassa le a hálózati feszültségről. Ennek be nem tartása súlyos sérülést, halált okozhat vagy a készülék meghibásodhat.

• Ha a légkondicionálót hosszú ideig nem használja, csatlakoztassa le a hálózati feszültségről. Ellenkező esetben a készülék károsodhat.

• Ne tegyen semmilyen tárgyat a légkondicionálóra. Ez a készülék károsodását okozhatja.

• A belső tisztítással kapcsolatban mindig forduljon a márkakereskedőhöz vagy egy hivatalos sz- ervizközponthoz. Ne használjon agresszív tisztítószereket, amelyek korróziót okozhatnak és megrongálhatják a készüléket. Az agresszív tisztítószer a készülék meghibásodását is okozhatja, valamint tűz- és áramütés-veszélyt idézhet elő.

• Csokkent fizikai, erzekelesi vagy szellemi kepessegű, tapasztalattal es gyakorlattal nem rendelkező szemelyek (es gyerekek) felugyelet nelkul nem hasznalhatjak a keszuleket, hacsak a biztonsagukert felelős szemelyek előzőleg erre ki nem oktattak őket.

• Gyerekek ne jatsszanak a keszulekkel.FONTOS BIZTONSÁGI ELŐÍRÁSOK VIGYÁZAT Felszerelés

• A légkondicionáló felszerelése vagy javítása után mindig ellenőrizze, hogy nem szivárog-e a hűtőközeg. Ellenkező esetben a készülék károsodhat.

• A kondenzvíz jó elvezetése érdekében helyesen készítse el a vízelvezetést. Ellenkező esetben a készülék károsodhat.

• A készüléket vízszintezve kell felszerelni.

• A légkondicionálót olyan helyen szerelje fel, ahol a kültéri egység zaja vagy a kimeneti gáz nem okoz kényelmetlenséget a szomszédoknak. Ellenkező esetben meggyűlhet a baja a szomszédokkal.

• A készüléket legalább két emberrel vagy emelővillás targoncával kell szállítani. Ellenkező esetben súlyos sérülés keletkezhet.

• Ne szerelje a készüléket olyan helyre, ahol az közvetlenül ki van téve tengeri szélnek (sós permet- nek). Ez a készülék károsodását okozhatja. Üzemeltetés

• A légkondicionáló hideg légáramlata ne érjen közvetlenül embert, állatot vagy növényt. Ellenkező es- etben súlyos sérülés keletkezhet.

Ne használja a készüléket speciális célokra, pl. étel, műalkotások stb. megóvására. Ez egy fogyasztói klímaberendezés, nem pedig precíziós hűtőrendszer. Ez halált, tüzet vagy áramütést okozhat.

• Ne torlaszolja el a be- vagy kilépő levegőáramot. Ez robbanást okozhat, vagy a készülék károsodhat.

• A légkondicionáló tisztításához ne használjon erős tisztítószert vagy oldószert, illetve vízpermetet. A tisztogatáshoz puha rongyot használjon. Ellenkező esetben súlyos sérülés keletkezhet vagy a készülék meghibásodhat.

• A levegőszűrő eltávolításakor ne érintse meg a készülék fém alkatrészeit. Ellenkező esetben súlyos sérülés keletkezhet vagy a készülék meghibásodhat.

• Ne tegyen semmilyen tárgyat a légkondicionálóra. Ez a készülék károsodását okozhatja.

• Tisztítás után mindig biztonságosan rögzítse a szűrőt. Kéthetente, vagy szükség esetén gyakrabban tisztítsa meg a szűrőt.

• A légkondicionáló működése közben a levegő be- és kimeneti nyílásain ne dugja be a kezét és sem- milyen más tárgyat. Ez áramütést okozhat.

• Ne igya meg a légkondicionálóból elvezetett kondenzvizet. Ez súlyos egészségkárosodást okozhat.

• A készülék tisztításakor, javításakor vagy karbantartásakor használjon biztosan álló széket vagy létrát. Ennek be nem tartása súlyos sérülést okozhat vagy a készülék meghibásodhat.

• A távvezérlőben ne használjon vegyes típusú elemeket, vagy használt és új elemeket vegyesen. Ellenkező esetben a készülék károsodhat.

• Ne töltse és ne szerelje szét az elemeket. Ellenkező esetben robbanás, tűz vagy súlyos sérülés keletkezhet.

Ha az elemből folyadék szivárog, hagyja abba a távvezérlő használatát. Ha az elemekből szivárgó folyadék a ruhájára vagy a bőrére kerül, tiszta vízzel mossa le. Ellenkező esetben súlyos sérülés keletkezhet.

• Ha lenyeli az elemből szivárgó folyadékot, alaposan mossa ki a száját és forduljon orvoshoz. Ellenkező esetben súlyos egészségkárosodás keletkezhet.

Üzemi tartományok A következő táblázat a légkondicionáló üzemi hőmérséklet-tartományait mutatja. Kapacitás Mód Beltéri hőmérséklet Kültéri hőmérséklet 9,12k Hűtés 18 °C~32 °C -10 °C~48 °C Fűtés 16 °C~30 °C -10 °C~24 °C 18,24k Hűtés 18 °C~32 °C -15 °C~48 °C Fűtés 16 °C~30 °C -10 °C~24 °CTARTALOMJEGYZÉK

Összetevők A távvezérlő használata

A szoba lehűtése Fűtés a szobában Nedvesség eltávolítása A szoba szellőztetése A ventilátor sebességének beállítása A levegőáramlás irányának beállítása Időzítés beállítása - Az óraidő beállítása - A légkondicionáló automatikus bekapc-solása a megadott időpontban - A légkondicionáló automatikus bekapc-solása a megadott időpontban - Az időzítő beállításának törlése - Alvás üzemmód beállítása

A szobahőmérséklet gyors változtatása Beltéri levegő tisztítása Automatikus átváltás üzemmód A pillanatnyi energiafelhasználás megje-lenítése. Automatikus működés Automatikus átváltás üzemmód Csendes működés Energiavezérlés üzemmód Kijelző fényereje Az egyérintéses lágy levegő használata A légkondicionáló használata távvezérlőnélkül Smart Diagnosis A légkondicionáló automatikus újraindítása

A levegőszűrő tisztítása A levegőszűrő visszahelyezése

Öndiagnózis Mielőtt a szervizt hívnáTARTALOMJEGYZÉK

MAGYARBeltéri egységek Kültéri egység Mellsõ védõrácsLevegõszûrõBE/KI kapcsolójelvevőMûködést jelzõ lámpaLégterelõ (Függõleges szellõzõzsalu / Vízszintes terelõlemez) Levegõ kilépés LevegõbelépõnyílásokCsatlakoztatóvezetékAlaplapCsővezetékLeeresztõ tömlõLevegõkilépõnyílásokLevegõbelépõnyílásokCsatlakoztatóvezetékAlaplapCsővezetékLeeresztõ tömlõLevegõkilépõnyílásokLégbeömlőnyílásokLevegõkilépõnyílásokAlaplapCsatlakoztatóvezetékLeeresztõ tömlõLégbeömlő nyílások MEGJEGYZÉS

Az üzemjelző lámpák száma és helye a légkondicionáló típusától függően változhat. MAGYAR

• A funkció lehet változtatni szerint egyfajta modellt.

• A funkció lehet változtatni szerint egyfajta modellt. A HASZNÁLATBA VÉTEL ELŐTT Összetevők 9,12k 18k 24kA légkondicionálót a mellékelt távvezérlővel kényelmesen lehet vezérelni. A további funkciók gombjai a távvezérlő fedele alatt találhatók.Vezeték nélküli távvezérlő KijelzőKezelőpanel
• A típustól függően előfordulhat, hogy egyes funkciók nemhasználhatók.A HASZNÁLATBA VÉTEL ELŐTT MAGYARKezel -panelKijelz Leírás Automatikus tisztítás gomb: állítsa be aspeciális funkciót.Egyérintéses lágy levegő gomb: a köz-vetlen légáramlás egyszerű elterelése. Automatikus alvás üzemmód gomb*: Azautomatikus alvás-üzemmód beállítása. Hőmérséklet-beállító gombok: Hűtésvagy fűtés üzemmódban a helyiség kívánthőmérsékletének beállítása.

Be-/kikapcsoló gomb: A tápfeszültségbe- és kikapcsolása.

Beltéri ventilátor sebességbeállító gom-bja: A ventilátor sebességének beállítása.

DBE Üzemmódválasztó gomb*: Az üzemmódkijelölése.Hűtés (A) / Automatikus működés vagyautomatikus váltás (C) / Páramentesítés(D) / Fűtés (B) / Levegőkeringtetés (E) Gyors hűtés/fűtés gomb*: A beltérihőmérsékletet rövid idő alatt lehűti vagy felfűti. Levegőáramlás iránya gomb: A levegőáram-lás vízszintes vagy függőleges irányának beál-lítása. Időzítő gomb: a kezdés/befejezésidőpontjának beállítása.

Navigáló és funkciógomb*: Az idő és aspeciális funkciók beállítása. CSENDES működés bekapcsolása / E/VEZÉRLÉS üzemmód/ tisztítás csendesüzemmód és E/VEZÉRLÉS bekapcsolásaegyütt nem használható.

A beltéri egység kijelzőjének fényereje. Energia megjelenítés gomb: állítsa be,hogy megjelenjenek-e az energiával kap-csolatos információk. Beállítás/törlés gomb: Funkciók be- éskikapcsolása. A pontos idő beállítása iselvégezhető, ha 3 másodpercig nyomva tartja.

Reset gomb: A légkondicionáló beállítá-sainak alaphelyzetbe állítása. A távvezérlő használata VIGYÁZATAz alábbi elővigyázatosságokszükségesek, ha Fran-ciaország számára készültmodellekről van szó. Ha aCsak Fűtés Mód van beállítva,akkor a Hűtés / AutomatikusÁtváltás / Párátlanítás műveletnem elérhető, és a Fűtés /Levegőkeringtetés műveletelérhető. Ha a készüléketkikapcsolja, mialatt a vezetéknélküli távvezérlő a Hűtés /Automatikus Átváltás / Párát-lanítás műveletre van állítva,akkor a készülék nem kapcsolbe újra. Kapcsolja ki akészüléket, miután a vezetéknélküli távvezérlő a Fűtés /Levegőkeringtetés műveletrevan állítva, majd kapcsolja beújra. !MEGJEGYZÉS

Ha a távvezérlő kijelzője halványodni kezd, cserélje ki az elemeket. MEGJEGYZÉS

• A távvezérlő más elektronikus készülékeket is bekapcsolhat, ha feléjük irányítja. Ügyeljen arra, hogy a távvezér- lőt a légkondicionáló jelvevője felé irányítsa.

• A helyes működés érdekében a jeladót és a jelvevőt puha kendővel tisztítsa. A használat módja MAGYAR

A HASZNÁLATBA VÉTEL ELŐTT Az elemek behelyezése A távvezérlő használatba vétele előtt helyezze bele az elemeket. Az elemek típusa AAA (1,5 V). 1 Vegye le az elemtartó fedelét. 2 Helyezze be az új elemeket + és - ügyeljen a helyes polaritásra. 3 Tegye vissza az elemtartó fedelét. A távvezérlő-tartó felszerelése A tartót közvetlen napsütéstől védett helyen szerelje fel. 1 Válasszon biztonságos és könnyen elérhető helyet. 2 A tartót erősen rögzítse a két csavarral. 3 A távvezérlőt csúsztassa a tartóba. A távvezérlőt irányítsa a légkondicionáló alján található jelvevő felé.MEGJEGYZÉS

A csak hűtő típusokkal ez a funkció nemhasználható. MEGJEGYZÉS

• Ebben az üzemmódban aszobahőmérsékletet nem lehet beállítani,mert ez a beállítás automatikus. Aszobahőmérséklet a kijelzőn se jelenik meg. ALAPFUNKCIÓK

MAGYAR A szoba lehűtése (Hűtés üzemmód) 1 A | gombbal kapcsolja be a készüléket. 2 A hűtés üzemmód beállításához többször nyomja meg a f gombot.- A kijelzőn A jelenik meg. 3 A G vagy H gombot megnyomva állítsa be a kívánt hőmérsékletet. - A hőmérsékletet a 18 °C (64 °F) ~ 30 °C(86 °F) tartományban lehet beállítani. Fűtés a szobában (Fűtés üzemmód) 1 A | gombbal kapcsolja be a készüléket. 2 A hűtés Fűtés beállításához többször ny- omja meg a f gombot.- A kijelzőn B jelenik meg. 3 A G vagy H gombot megnyomva állítsa be a kívánt hőmérsékletet. - A hőmérsékletet a 16 °C (60 °F) ~ 30 °C(86 °F) tartományban lehet beállítani. Nedvesség eltávolítása (Páramentesítés) Ebben az üzemmódban a készülék a nagypáratartalmú környezetből vagy esős időszak-ban eltávolítja a felesleges páratartalmat,ezzel megelőzi a penész megtelepedését.Ebben az üzemmódban az optimális páratar-talom fenntartása érdekében aszobahőmérséklet és a ventilátorsebességbeállítása automatikus. 1 A | gombbal kapcsolja be a készüléket. 2 A páramentesítő funkció bekapcsolásához többször nyomja meg a f gombot.- A kijelzőn D jelenik meg.

• Egyes típusokban a levegőáramlás füg-gőleges irányban nem állítható.• A levegőterelő önkényes beállítása akészülék meghibásodását okozhatja.• A légkondicionáló újraindítás után azelőzőleg beállított levegőáramlási irán-nyal indul újra, ezért előfordulhat, hogy alégterelő iránya nem felel meg atávvezérlőn kijelzett ikonnak. Ilyen eset-ben a D megnyomásával ismét állítsa be a levegőáramlás irányát. MAGYAR

ALAPFUNKCIÓK A szoba szellőztetése (levegőkeringtetés) Ebben az üzemmódban a készülék aszobahőmérséklet megváltoztatása nélkül ker-ingteti a beltéri levegőt. 1 A | gombbal kapcsolja be a készüléket. 2 A levegőkeringtető funkció bekapc- solásához többször nyomja meg a fgombot.- A kijelzőn E jelenik meg. 3 A ventilátor sebességének beállításához nyomja meg a g gombot. A ventilátor sebességének módosítása 1 Nyomja meg többször a g gombot a ven- tilátor sebességének módosításához- Válassza a lehetőséget, ha ter-mészetes levegőt szeretne.A ventilátor sebessége automatikusanmódosul A levegőáramlás irányának beállítása 1 A levegőáramlást vízszintes irányának beállításához nyomja meg többször a Dgombot. - A levegőáramlás irányának automatikusbeállításához válassza a I lehetőséget. Időzítés beállítása Az időzítő funkcióval energiát takaríthat megés hatékonyabban használhatja a légkondi-cionálót. Az óraidő beállítása 1 3 mp-nél hosszabb ideig tartsa nyomva a p gombot.- Az AM/PM ikon villog a kijelző alján. MEGJEGYZÉS

A beltéri egység kijelzője csak 5 másod-percig jelenik meg, majd visszatér a hőmérséklet beállításához.KijelzőSebességMegjegyzésbeltéri egység Magas Közepes - Magas Közepes Közepes - Alacsony AlacsonyhőmérsékletbeállításáhozTermészetes SzélALAPFUNKCIÓK

MAGYAR 2 A E vagy F gombbal válassza a percet. 3 A befejezéshez nyomja meg a p gombot. A légkondicionáló automatikus bekapcsolása a megadott időpont- ban 1 Nyomja meg a m gombot. - A következő ikon villog a kijelző alján. 2 A E vagy F gombbal válassza a percet. 3 A befejezéshez nyomja meg a p gom- bot. 4 Az időzítő beállításakor az óraidő és az ON ikon jelenik meg a kijelzőn, ez jelzi, hogy az időbeállítás megtörtént. A légkondicionáló automatikus bekapcsolása a megadott időpontban 1 Nyomja meg a n gombot. - A következő ikon villog a kijelző alján. 2 A E vagy F gombbal válassza a percet. 3 A befejezéshez nyomja meg a p gom- bot. 4 Az időzítő beállításakor az óraidő és az OFF ikon jelenik meg a kijelzőn, ez jelzi, hogy az időbeállítás megtörtént. Az időzítő beállításának törlése 1 Nyomja meg a m vagy a n gombot az időzítő beállításának törléséhez 2 Nyomja meg a p gombot. - Minden időzítés törléséhez, nyomja meg

p gombot. Alvás mód beállítása Az alvás mód használatával a légkondicionáló automatikusan kikapcsol, amikor Ön aludni megy. 1 Nyomja meg a | gombot a készülék bekapcsolásához. 2 Nyomja meg a l gombot 3 Nyomja meg a E vagy a F gombot az óra kiválasztásához (maximum 7 óra). 4 4. Nyomja meg a p gombot a befe- jezéshez - A T jelenik meg a kijelzőn alvás mód- ban.

• Példa) 1Hr [kijelző] [beltéri egység kijelzője] MEGJEGYZÉS

• Hűtés és Párátlanítás módban a hőmérséklet 1 fokkal nő 30 perc után, majd további 1 fokkal nő további 30 perc után, a kényelmesebb alvás érdekében.

• A hőmérséklet maximum 2 fokkal nő a beállított hőmérséklettől kezdődően.

• A ventilátor sebessége alvás módban nem módosítható. Rendkívül alacsony ventilátorsebesség kerül beállításra hűtésnél, és alacsony ventilá- torsebesség kerül beállításra fűtésnél.

• A beltéri egység kijelzője 1 óra 7 óra közötti értéket jelez ki, amely csak 5 má- sodpercig jelenik meg, majd visszatér a hőmérséklet beállításához.MEGJEGYZÉS

• A levegőkeringtetés, automatikus vagyautomatikus átváltás üzemmódban ez afunkció nem használható.• A típustól függően előfordulhat, hogy afunkció nem használható. MAGYAR

SPECIÁLIS FUNKCIÓKA légkondicionálónak több speciális funkciójais van. A szobahőmérséklet gyors vál- toztatása (Jet Cool/Heat üzemmód) Ebben az üzemmódban a beltéri levegőtnyáron gyorsan le lehet hűteni, télen gyorsanfel lehet fűteni. 1 A | gombbal kapcsolja be a készüléket. 2 Nyomja meg a M gombot. - A kijelzőn jelenik meg.- A gyors hűtés üzemmódban 30 percigerős, 18 °C (64 °F)-os levegőáramlás lépki a készülékből.- A gyors fűtés üzemmódban 30 percigerős, 30 °C (86 °F)-os levegőáramlás lépki a készülékből. Beltéri levegő tisztítása Automatikus tisztítás funkció Hűtés és páramentesítés üzemmódban abeltéri készülékben nedvesség keletkezik. Az automatikus tisztítás ezt a nedvességettávolítja el. 1 A | gombbal kapcsolja be a készüléket. 2 Nyomja meg a . - A kijelzőn J jelenik meg. - Ha kikapcsolja a tápellátást, a ventilátor30 percig tovább működik és megtisztítjaa beltéri egység belsejét. A pillanatnyi energiafel- használás megjelenítése. A funkció a beltéri egység működése közbenfelvett elektromos energiát jelzi ki. 1 A | gombbal kapcsolja be a készüléket. 2 Nyomja meg a . - A beltéri egység kijelzőjén egy ideig a pil-lanatnyi teljesítmény látható.

Az automatikus tisztítás működéseközben egyes gombok nem használhatók. MEGJEGYZÉS

• A vezeték nélküli távvezérlő nem jelzi kikülön a funkcióba való belépést.• A tényleges teljesítmény eltérhet a ki-jelzett teljesítménytől.Csak hűtő típusok

A típustól függően előfordulhat, hogy a funkció nem használható. Code Description

HűtésEnyhe hűtésSzobahőmérsékletfenntartásaEnyhe fűtésFűtés MEGJEGYZÉS

• Ebben az üzemmódban a ventilátor sebessége nem állítható, de a légterelő automatikusan mozgatható.

• A típustól függően előfordulhat, hogy a funkció nem használható. Automatikus átváltás üzem- mód Ez az üzemmód a beállított hőmérséklet ±2 °C pontosságú fenntartásához automatikusan váltja az üzemmódot. 1 A | gombbal kapcsolja be a készüléket. 2 A automatics' átváltás üzemmód beál- lításához többször nyomja meg a f gom- bot. - A kijelzőn C jelenik meg. 3 A G vagy H vagy gombot megnyomva ál- lítsa be a kívánt hőmérsékletet. - A hőmérsékletet a 18 °C (64 °F) ~ 30 °C (86 °F) tartományban lehet beállítani. 4 A ventilátor sebességének beállításához nyomja meg többször a g gombot. Automatikus működés (mesterséges intelligencia) Ebben az üzemmódban a hőmérsékletet és a ventilátor sebességét a szobahőmérsékletnek megfelelően az elektronika automatikusan ál- lítja be. 1 A d gombbal kapcsolja be a készüléket. 2 Az automatikus üzemmód beállításához többször nyomja meg a | gombot. 3 Ha a hőmérséklet kisebb vagy nagyobb mint a kívánt hőmérséklet, a G vagy H megnyomásával válassza a megfelelő üzemmód-kódot.MAGYAR

A típustól függően előfordulhat, hogy afunkció nem használható. 1 A | gombbal kapcsolja be a készüléket. 2 Nyomja meg a

- A kijelzőn J jelenik meg. MEGJEGYZÉS

• A beállítás csak bekapcsolt (ON) állapot-ban végezhető. csendes üzemmód ésE/VEZÉRLÉS bekapcsolása együtt nemhasználható. Ha csendes üzemmódbanmegnyomja az E/Control gombot, acsendes mód kikapcsolódik és azE/Vezérlés lép életbe. • A kültéri egység csendes üzemmódjábana kapacitás csökkenhet.• A levegőkeringtetés és párásítás üzem-módban ez a funkció nem használható. MEGJEGYZÉS

• A hűtés üzemmódban ez a funkcióhasználható.• A vezeték nélküli távvezérlő E/Controlgombjának minden megnyomásakor az„1Step”, „2Step”, „funkciók kikapcsolása”váltakozik és kapcsolódik be. 5 másod-percre a kívánt kőmérséklet jelenik meg.• A kültéri egység csendes üzemmódjábana kapacitás csökkenhet.A csendes üzemmód a következő hőmérsék-letek beállítása esetén lehetséges:- Hűtés: 18 °C (64 °F) ~ 30 °C (86 °F) belsőhőmérséklet, Külső hőmérséklet 18 °C(64 °F) ~ 43 °C (109 °F).- Fűtés: 16 °C (60 °F) ~ 30 °C (86 °F) belsőhőmérséklet, Külső hőmérséklet 6 °C (43 °F)~ 24 °C (75 °F).A Energiavezérlés üzemmód a következőhőmérsékletek beállítása esetén lehetséges:- Hűtés: 18 °C (64 °F) ~ 30 °C (86 °F) belsőhőmérséklet, Külső hőmérséklet21 °C(70 °F) ~ 32 °C (90 °F)1 lépés 2 lépés Kijelző fényereje A beltéri egység kijelzőjének fényereje ál-lítható. 1 Nyomja meg a(z)

gombot.Kapcsolja be/ki a kijelző képernyőjét. Energiavezérlés üzemmód Ez energiatakarékos üzemmódot jelent.(A beállítás levegőhűtés üzemmódbanhasználható.)1 lépés : A teljesítmény-felvétel hűtés üzem-módban 20%-kal csökken a névleges kapac-itású üzemmódhoz képest.2 lépés : A teljesítmény-felvétel hűtés üzem-módban 40%-kal csökken a névleges kapac-itású üzemmódhoz képest. Csendes működés A kültéri egységek zajának csökkentésévelkevésbé zavarja a szomszédokat.A kültéri egység hangnyomása hűtés és fűtésüzemmódban 3 dB-lel csökken a névleges za-jhoz képest. 1 A | gombbal kapcsolja be a készüléket. 2 nyomja meg a

MAGYAR A légkondicionáló használata távvezérlő nélkül Ha a távvezérlő nem használható, a légkondi-cionálót a Be/Ki kapcsolóval lehetüzemeltetni. A ventilátor sebessége azonbannagy. 1 Nyissa ki a vízszintes légterelő zsalut. 2 Nyomja meg a Be/Ki gombot.

• A funkció lehet változtatni szerint egyfajtamodellt.- Hűtő és fűtő típus esetén az üzemmód aszobahőmérséklettől függően vált.- Hűtő típus esetén a beállított hőmérséklet 22 °C. MEGJEGYZÉS

A léptetőmotor meghibásodása esetén avízszintes zsalu gyorsan nyílik ki.Szobahőm Beáll. hőm. Üzemmód21 °C alatt 24 °CFűtés üzem- mód 21 °C felettés 24 °C alatt23 °CPára-mentesítés24 °C felett 22 °CHűtés üzem- mód Az egyérintéses lágy levegő használata (kényelmes légterelés) A kényelmes légterelés funkció úgy állítja be alégterelő zsalut egy megadott helyzetbe, hogyaz áramló levegő ne közvetlenül a helyiség-ben tartózkodókat érje. 1 A | gombbal kapcsolja be a készüléket. 2 A gombot többször megnyomva vá- lassza ki a kívánt irányt.- vagy jelenik meg a kijelzőn. MEGJEGYZÉS

• A kényelmes légterelés üzemmódban a f vagy

gombot megnyomva a funk-ció kikapcsolódik.• A kényelmes légterelés üzemmódban a D gombot megnyomva a funkció ki- kapcsolódik és az automatikus függőle-ges legyezés kapcsolódik be.• A funkció kikapcsolt állapotában a víz-szintes zsalu a beállított üzemmódnakmegfelelően automatikusan működik.• A beltéri egység kijelzője csak 5 másod-percig jelenik meg, majd visszatér a hő-mérséklet beállításához. [kijelző][beltéri egység kijelzője] [kijelző][beltéri egység kijelzője]SPECIÁLIS FUNKCIÓK MAGYAR

Smart Diagnosis A Smart Diagnosis lehetővé teszi a készülék karbantartási információinak kényelmes el- lenőrzését. - A légkondicionáló működési állapotának egyszerű ellenőrzése. - A hibaüzenetek egyszerű megértése. - Elősegíti a készülék teljesítményének javítását és az élettartam növelését. 1 Keresse meg és töltse le az ‘LG A/C Smart Diagnosis’ alkalmazást a Google play vagy az App store áruházakban. 2 Kattintson a “Kaphat” gombra a telefonja fő képernyőjén. 3 Nyomja meg a vezeték nélküli távvezérlő M gombját és ezzel egyidejűleg 5 másod- percig célozzon a beltéri egységre. 4 Tartsa a telefonját közel a beltéri egységhez. A jelzőkészülék hangjelzéseit a telefon észleli. 5 Hagyja jóvá a kapott információt a telefon- ján. Kaphat MEGJEGYZÉS

A környezeti zaj legyen minimális, külön- ben a telefon lehet, hogy nem megfelelően észleli a beltéri egységtől származó hangjelzéseket.18

MAGYAR A légkondicionáló automatikus újraindítása Ha áramkimaradás után a légkondicionáló új- raindul, ez a funkció megtartja a korábbi beál- lításokat. A gyári alapbeállítás szerint ez a funkció be van kapcsolva. 1 Nyissa ki a vízszintes légterelő zsalut. 2 Nyomja meg és 6 mp-ig tartsa nyomva a Be/Ki gombot. - A készülék kétszer hangjelzést ad és a lámpa 4 alkalommal duplán felvillan.

• A funkció lehet változtatni szerint egyfajta modellt. - A funkció ismételt bekapcsolásához nyomja meg és 6 mp-ig tartsa nyomva a Be/Ki gombot. A készülék kétszer hangjel- zést ad és a lámpa 4 alkalommal felvillan. Automatikus újraindító üzemmód MEGJEGYZÉS

Ha a Be/Ki gombot 6 másodperc helyett 3 – 5 másodpercig tartja nyomva, a készü- lék teszt-üzemmódba kapcsol. Teszt- üzemmódban a készülék 18 percig erős légáramlást fúj ki, majd visszatér a gyári alapbeállításokra.KARBANTARTÁS MAGYAR

Ha hosszabb ideig nem hasznalja a legkondicionalot, a kifogastalan allapot fenntartasa erdekeben szaritsa ki. 1 3-4 oraig ventilator-uzemmodban műkodtetve alaposan szaritsa ki a legkondicionalot, majd csatlakoztassa le a halozati feszultsegről. A legkondicionaloban maradt nedvesseg belső karosodast okozhat. 2 A legkondicionalo ismetelt uzembe helyezese előtt 3-4 oraig ventilator-uzemmodban műkodtetve ujra szaritsa ki a keszulek belsejet. Ezzel megszuntethetők a nedvesseg altal es- etleg okozott kellemetlen szagok. Az optimális teljesítmény fenntartása és az üzemkimaradás megelőzése érdekében rendszere- sen tartsa karban a készüléket.

• A típustól függően előfordulhat, hogy nem használható. Levegőszűrő

• A funkció lehet változtatni szerint egyfajta modellt. Típus Leírás intervallum Levegőszűrő Lásd: „A levegőszűrő tisztítása”. 2 hét Beltéri egységek A beltéri készülék felületét puha, száraz törlőkendővel tisztítsa. Rendszeresen Tisztítsa meg a kondenzvíz-elvezető csövet. 4-havonta Tisztítsa meg a kondenzvíz-elvezető tálcát. Évente egyszer Alaposan tisztítsa meg a hőcserélőt. Évente egyszer Cserélje ki a távvezérlő elemeit. Évente egyszer Kültéri egység A hőcserélő csőkígyóinak és a panel nyílásainak tisztításához használjon gőzt.Kérje szakember tanácsát.) Rendszeresen Clean the fan. Évente egyszer Tisztítsa meg a kondenzvíz-elvezető tálcát. Évente egyszer Ellenőrizze a ventilátor-szerelvény szoros rögzítését. Évente egyszer Sűrített levegővel ellenőrizze az elektromos alkatrészeket. Évente egyszer Sűrített levegővel tisztítsa meg az elektromos alkatrészeket. Évente egyszer KARBANTARTÁS20 KARBANTARTÁS MAGYAR VIGYÁZAT

• Minden karbantartási tevékenység előtt kapcsolja ki a készüléket és csatlakoztassa le a hálózati feszültségről, egyébként áramütés veszélye áll fenn.

• A szűrők tisztításához ne használjon 40 °C-nál melegebb vizet. Ez deformációt vagy el- színeződést okozhat.

• A szűrők tisztításához ne használjon illékony anyagokat. Ezek károsíthatják a készüléket felületét.

• Ne mossa vízzel a 3M szűrőt, mert a szűrő megrongálódhat. (opcionális)

• A szűrők helye és alakja típustól függően változhat.

• A kültéri egység hőcserélőjének csőkígyóit rendszeresen tisztítani kell, mert a felgyűlt szen- nyeződés csökkentheti a hatékonyságot és növelheti a energiafogyasztást.KARBANTARTÁS MAGYAR

A levegőszűrő tisztítása Kéthetente, vagy szükség esetén gyakrabban tisztítsa meg a levegőszűrőt. 1 Kapcsolja ki a készüléket és csatlakoz- tassa le a hálózati feszültségről. 2 Fogja meg a levegőszűrő gombját, Kissé emelje fel.

• A funkció lehet változtatni szerint egyfajta modellt. 3 Fogja meg a levegőszűrő gombját, kissé emelje fel és vegye ki a készülékből.

• A funkció lehet változtatni szerint egyfajta modellt. 4 Porszívóval vagy meleg vízzel tisztítsa meg a szűrőt. - Makacs szennyeződés esetén langyos mosogatószeres vízben mossa ki. 5 Árnyékban szárítsa meg a szűrőt. A levegőszűrő visszahelyezése Kéthetente, vagy szükség esetén gyakrabban tisztítsa meg a levegőszűrőt. 1 Kapcsolja ki a készüléket és csatlakoz- tassa le a hálózati feszültségről. MEGJEGYZÉS

A levegőszűrő beszerelése helytelen, por és más anyag jut a beltéri egységbe. Ha megnézi a beltéri egység magasabb, mint, állíthatja össze a felső szűrő kön- nyen. MEGJEGYZÉS

A légszűrőt lehet törni, ha azt hajlított. 4 Oldalról nézve ellenőrizze a levegőszűrő helyes beillesztését. 2 A levegőszűrő kapcsait illessze az elülső rácsba. 3 A szűrő rögzítéséhez nyomja le a kapc- sokat.22

MAGYAR Probléma Lehetséges ok Javítás Égett szag érezhető és furcsa zaj hallható a készülékből.

Kapcsolja ki a készüléket, csatlakoztassa le a hálózati feszültségről és értesítse a sz- ervizt. A beltéri egységből víz szivárog akkor is, ha a páratartalom kicsi. A hálózati kábel megrongálódott vagy túlzot- tan melegszik. Egy kapcsoló, kismegsza- kító (biztonsági, ÉV) vagy biztosító nem megfelelően működik. A légkondicionáló nem működik. A légkondicionáló nem csatlakozik a hálózati feszültségre. Ellenőrizze, hogy a hálózati kábel csat- lakoztatva van-e a hálózati csatlakozóra. Egy biztosító kiolvadt vagy nincs hálózati tápfeszültség. Cserélje ki a biztosítót vagy ellenőrizze a kismegszakítót. Áramkimaradás van. Áramkimaradás esetén kapcsolja ki a légkondicionálót. Ha a hálózati feszültség visszatért, várjon 3 percet, majd kapcsolja be a légkondicionálót. A feszültség túl nagy, vagy túl kicsi. Ellenőrizze a hálózati kismegszakítót. A légkondicionáló au- tomatikusan kikapc- solt a beállított időpontban. Ismét nyomja meg a bekapcsoló gombot. Öndiagnózis A készülékben beépített öndiagnosztikai funkció van. Hiba esetén a beltéri egység lámpája 2 má- sodpercenként felvillan. Ilyen esetben értesítse a viszonteladót vagy a szervizt. Mielőtt a szervizt hívná Mielőtt értesítené a szervizt, kérjük, ellenőrizze a következőket: Ha a probléma fennmarad, értesítse a szervizt. HIBAELHÁRÍTÁSHIBAELHÁRÍTÁS MAGYAR

Probléma Lehetséges ok Javítás A légkondicionáló nem fúj hideg levegőt. Nem megfelelő a lev- egőkeringés. Ellenőrizze, hogy függöny, sötétítő vagy bútor nem takarja-e el a légkondicionáló elülső részét. A levegőszűrő szen- nyezett. Kéthetente tisztítsa meg a levegőszűrőt. A részleteket lásd: „A levegőszűrő tisztítása”. A helyiség hőmérsék- lete túl nagy. Nyáron hosszabb ideig tarthat a beltéri levegő lehűtése. Ilyenkor a gyors lehűtéshez használja a gyors hűtés funkciót. A hideg levegő eltávozik a helyiség- ből. Ellenőrizze, hogy a szellőzőnyílásokon nem szökik-e ki a hideg levegő. A helyiség hőmérsék- lete nagyobb a beállí- tott hőmérsékletnél. A hőmérsékletet állítsa a szobahőmérsék- letnél kisebbre. Hőforrás van a közel- ben. A légkondicionáló működése közben ne használjon hőtermelő eszközt, pl. elektro- mos tűzhelyet vagy gázégőt. A készülék levegőker- ingtetés üzemmódban van. Levegőkeringtetés üzemmódban a levegő a beltéri levegő hűtése vagy fűtése nélkül kering a helyiségben. Kapcsoljon át hűtés üzemmódra. A ventilátor sebességét nem lehet állítani. A készülék au- tomatikus, gyors vagy párátlanítás üzem- módban van. Egyes üzemmódokban, mint pl. a gyors hűtés/fűtés vagy páramentesítés, a ven- tilátor sebessége nem állítható. Válasszon olyan üzemmódot, ahol a ventilátor sebességét állítani lehet. A hőmérsékletet nem lehet állítani. A készülék levegőker- ingtetés vagy gyors üzemmódban van. Egyes üzemmódokban, mint pl. a levegők- eringtetés vagy a gyors hűtés/fűtés vagy páramentesítés, a hőmérséklet nem ál- lítható.Válasszon olyan üzemmódot, ahol a hőmérsékletet állítani lehet.
