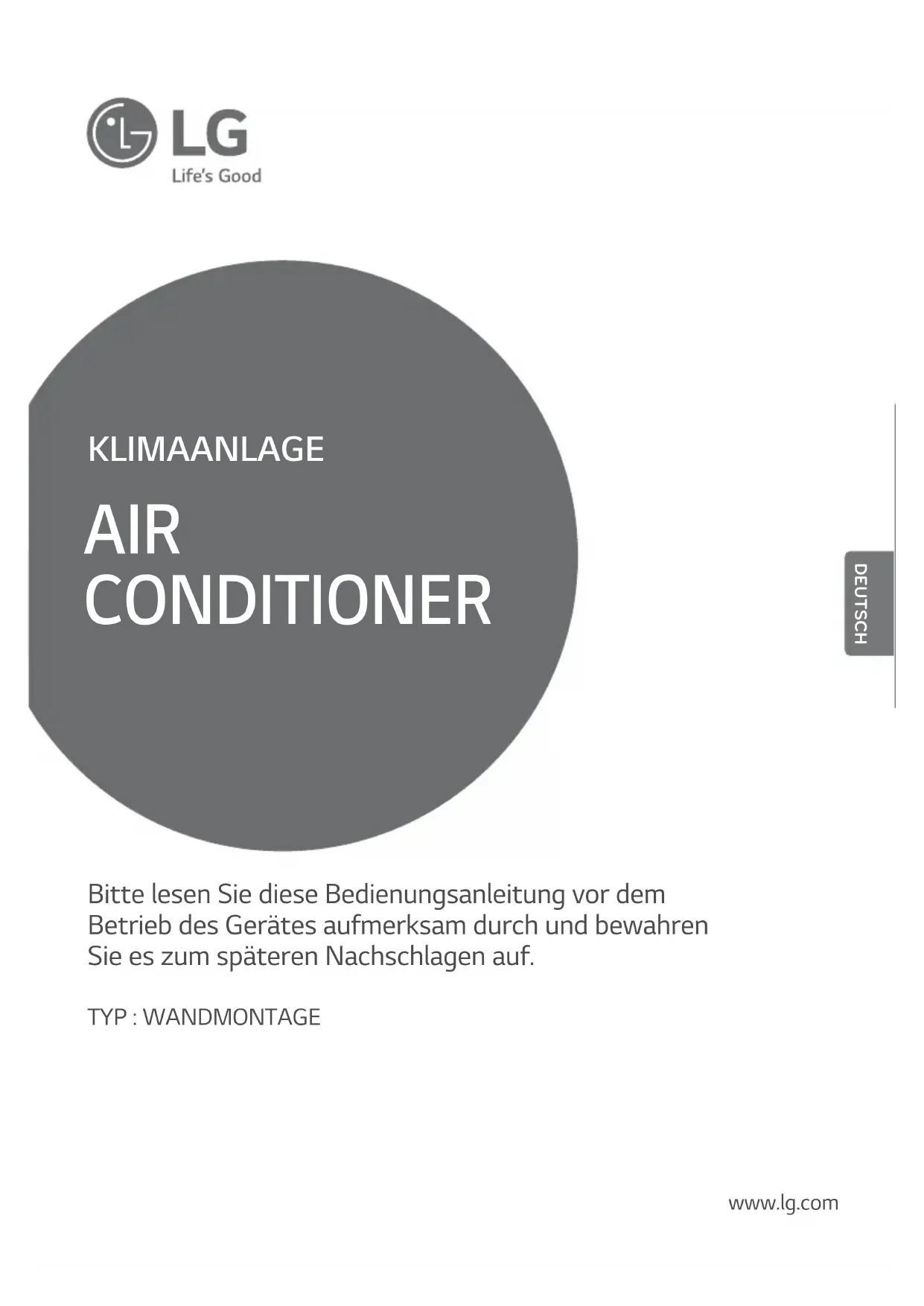

BEDIENUNGSANLEITUNG USNW186K3A0 LG

!WICHTIGE SICHERHEITSHINWEISE DEUTSCH

Dieses Gerät darf von Kindern ab 8 Jahren sowie von Personen mit ver- minderten physischen, sensorischen oder mentalen Fähigkeiten oder mit unzureichenden Erfahrungen und Kenntnissen bei der Bedienung nur unter Aufsicht und nach vorheriger Unterweisung bedient werden, damit eine sichere Handhabung des Gerätes gewährleistet sowie Gefahren vermieden wird. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Pflege sollte ohne Aufsicht nicht von Kindern vorgenommen werden. Kinder im Alter von unter 3 Jahren sollten sich nicht unbeaufsichtigt in der Nähe des Gerätes aufhalten.

Einen zugelassen Überlastungsschalter zwischen Stromquelle und Gerät installieren. Zur ordnungsgemäßen Trennen der Stromzufuhr muss ein Trenngerät installiert werden.

Sollte das Netzkabel beschadigt sein, muss es vom Hersteller, vom Service- betrieb oder von ausgebildetem Fachpersonal durch ein spezielles Kabel ausgetauscht werden.

• Bei Montage- oder Reparaturarbeiten, die von nicht ausgebildeten Personen vorgenommen werden, besteht die Möglichkeit von Gefahren für Sie und andere.

• Appliance wird in Ubereinstimmung mit den ortlichen Vorschriften installiert werden.

• Die Informationen in dieser Bedienungsanleitung sind ausschließlich für ausgebildete Servicetechniker vorgesehen, die mit den Sicherheitsvorkehrungen vertraut sind und über geeignete Werkzeuge und Testgeräte verfügen.

• Bei Nichtbeachtung und Missachtung der Anleitungen in dieser Bedienungsanleitung besteht die Gefahr von Geräteausfällen, Sachschäden, Verletzungen und/oder Lebensgefahr.

• Wenn das Netzkabel ersetzt werden soll, besteht im Austausch der Arbeit nur durch autorisiertes Per- sonal mit nur Original-Ersatzteile durchgefuhrt werden. Montage

• Verwenden Sie normale Trennschalter und Sicherungen entsprechend der Nennleistung des Klim- agerätes. Ansonsten besteht die Gefahr von Stromschlägen oder Geräteausfällen.

• Wenden Sie sich Montage und zum Umsetzen des Klimagerätes an einen zugelassenen Servicebetrieb. Ansonsten besteht die Gefahr von schweren Verletzungen oder Geräteausfällen.

• Der Netzstecker und die Steckdose müssen immer ordnungsgemäß geerdet sein. Ansonsten besteht die Gefahr von Stromschlägen oder Geräteausfällen.

• Die Frontblende sowie die Abdeckung des Schaltkastens müssen gut befestigt werden. Ansonsten besteht Explosions- oder Brandgefahr.

• Montieren Sie vor dem Einsatz des Klimagerätes eine separate elektrische Steckdose mit Trennschalter. Ansonsten besteht die Gefahr von Stromschlägen oder Geräteausfällen.

• Verwenden Sie normale Trennschalter und Sicherungen entsprechend der Nennleistung des Klim- agerätes. Ansonsten besteht die Gefahr von Stromschlägen oder Geräteausfällen.

• Das Netzkabel niemals verändern oder verlängern. Bei Beschädigungen des Netzkabels oder der Isolierung muss das Kabel ausgetauscht werden. Ansonsten besteht Brand- oder Stromschlaggefahr.

• Das Klimagerät vorsichtig aus der Verpackung entnehmen und montieren. Ansonsten besteht die Gefahr von schweren Verletzungen oder Geräteausfällen.

• Das Klimagerät muss auf einem festen Untergrund montiert werden, so dass es nicht herunterfallen kann. Ansonsten besteht Lebensgefahr, die Gefahr von schweren Verletzungen oder Geräteausfällen.

WICHTIGE SICHERHEITSHINWEISE DEUTSCH

• Zur Uberprufung auf Leckstellen und zur Entluftung muss ein nicht brennbares Gas (Stickstoff) zusam- men mit Druckluft verwendet werden. Ansonsten besteht Brand- und Explosionsgefahr. Operation

• Das Klimagerät bei sehr hoher Luftfeuchtigkeit oder bei geöffneten Türen und Fenstern nicht über einen län- geren Zeitraum betreiben. Ansonsten besteht die Gefahr von Geräteausfällen.

• Bei laufendem Klimagerät dürfen keine Zugkräfte auf das Netzkabel wirken und das Kabel darf nicht beschädigt sein. Ansonsten besteht die Gefahr von Bränden, Stromschlägen oder Geräteausfällen.

• Keine Gegenstände auf das Netzkabel stellen. Ansonsten besteht die Gefahr von Stromschlägen oder Geräteausfällen.

• Das Gerät niemals durch Einstecken oder Ziehen des Netzsteckers ein- bzw. ausschalten. Ansonsten besteht Brand- oder Stromschlaggefahr.

• Das Klimagerät niemals mit nassen Händen berühren, bedienen oder reparieren. Ansonsten besteht die Gefahr von Stromschlägen oder Geräteausfällen.

• Das Netzkabel nicht in der Nähe von Heizgeräten oder sonstigen Wärmequellen verlegen. Ansonsten besteht die Gefahr von Bränden, Stromschlägen oder Geräteausfällen.

• Es darf kein Wasser in das Klimagerät eindringen. Es besteht Explosions- oder Brandgefahr.

• Keine brennbaren Stoffe wie Benzin, Benzol oder Verdünner in der Nähe des Klimagerätes lagern. Es besteht Explosions- oder Brandgefahr.

• Das Klimagerät nicht ohne ausreichende Belüftung über einen längeren Zeitraum in kleineren Räumen verwen- den. Der Raum sollte regelmäßig belüftet werden. Ansonsten besteht Explosions- oder Brandgefahr.

• Ein Raum sollte bei ausgetretenem Gas gut gelüftet werden, bevor das Klimagerät weiter genutzt wird. Anson- sten besteht Explosions- oder Brandgefahr.

• Bei ungewöhnlichen Geräuschen, Gerüchen oder Rauchentwicklung sofort den Netzstecker abziehen. Anson- sten besteht Explosions- oder Brandgefahr.

• Halten Sie das Gerät an und schließen Sie bei Gewitter oder Unwettern die Fenster. Falls möglich, nehmen Sie das Gerät vom Fenster, bevor ein Unwetter beginnt.

• Den Elektrostatik-Filter bei geöffnetem Vordergitter niemals berühren. Ansonsten besteht die Gefahr von Stromschlägen oder Geräteausfällen.

• Falls das Gerät mit Wasser in Berührung gekommen ist, verständigen einem zugelassenen Servicebetrieb. Ansonsten besteht Explosions- oder Brandgefahr.

• Es darf kein Wasser in das Gerät eindringen.

• Sorgen Sie bei gleichzeitigem Einsatz des Klimagerätes mit einem Heizgerät für eine ausreichende Belüftung des Raumes. Ansonsten besteht die Gefahr von Bränden, schweren Verletzungen oder Geräteausfällen.

• Vor der Reinigung oder Reparatur des Klimagerätes stets die Hauptstromversorgung trennen und den Net- zstecker ziehen. Ansonsten besteht Lebensgefahr, die Gefahr von schweren Verletzungen oder Geräteaus- fällen.

• Falls das Klimagerät über einen längeren Zeitraum nicht genutzt wird, ziehen Sie den Netzstecker. Ansonsten besteht die Gefahr von Geräteausfällen.

• Keine Gegenstände auf das Klimagerät stellen. Ansonsten besteht die Gefahr von Geräteausfällen.

• Bitte wenden Sie sich zur Reinigung des Innenbereichs an einen zugelassenen Servicebetrieb oder an den Händler. Verwenden Sie keine starken Reiniger, die zu Korrosion oder Schäden am Gerät führen könnten. Bei Verwendung starker Reiniger besteht zudem die Gefahr von Geräteausfällen, Bränden oder Stromschlägen.

• Dieses Gerat sollte nicht durch Personen (einschließlich Kindern) mit verminderten physikalischen, sensorischen oder mentalen Fahigkeiten oder mit mangelnder Erfahrung und Sachkenntnis bedient werden, es sei unter Aufsicht oder Anleitung zur sachgerechten Bedienung durch eine fur die Sicherheit verantwortliche Person.

• Kinder sollten beaufsichtigt werden, um zu gewahrleisten, dass das Gerat nicht zum Spielen ver- wendet wird.WICHTIGE SICHERHEITSHINWEISE VORSICHT Montage

• Überprüfen Sie das Klimagerät nach Montage- oder Reparaturarbeiten auf Kältemittellecks. Ansonsten besteht die Gefahr von Geräteausfällen.

• Der Ablassschlauch muss für einen störungsfreien Abfluss des Kondenswassers ordnungsgemäßen installiert werden. Ansonsten besteht die Gefahr von Geräteausfällen.

• Das Gerät muss immer waagerecht montiert werden.

• Das Gerät so montieren, dass umliegende Nachbarn nicht durch Betriebsgeräusche oder Abluft des Außengerätes belästigt werden. So vermeiden Sie Streitfälle mit der Nachbarschaft.

• Zum Transport des Gerätes sind mindestens zwei Personen bzw. ein Gabelstapler erforderlich. Ansonsten besteht die Gefahr von schweren Verletzungen.

• Das Klimagerät nicht an einem Ort mit direktem Seewind montieren (salzhaltige Luft). Ansonsten besteht die Gefahr von Geräteausfällen. Betrieb

• Personen, Tiere oder Pflanzen sollten sich nicht direkt im Kalt- oder Warmluftstrom des Klimagerätes aufhalten. Ansonsten besteht die Gefahr von schweren Verletzungen.

• Das Gerät nicht für besondere Zwecke verwenden, z. B. zur Kühlung von Lebensmitteln oder Kunstgegenstän- den. Bei diesem Gerät handelt es sich um ein Haushalts-Klimagerät und nicht um ein Präzisions-Kühlsystem. Ansonsten besteht Lebens-, Brand- oder Stromschlaggefahr.

• Lufteinlass und -auslass dürfen nicht verdeckt werden. Ansonsten besteht Explosionsgefahr oder die Gefahr von Geräteausfällen.

• Keine starken Reinigungsmittel, Lösungen oder Spritzwasser zur Reinigung des Klimagerätes verwenden.Ver- wenden Sie ein weiches Tuch. Ansonsten besteht die Gefahr von schweren Verletzungen oder Geräteausfällen.

• Beim Herausnehmen des Luftfilters keine Metallteile am Gerät berühren. Ansonsten besteht die Gefahr von schweren Verletzungen oder Geräteausfällen.

• Keine Gegenstände auf das Klimagerät stellen. Ansonsten besteht die Gefahr von Geräteausfällen.

• Den Filter nach der Reinigung immer fest einsetzen. Er sollte bei Bedarf alle zwei Wochen oder häufiger gere- inigt werden.

• Bei angeschlossenem Klimagerät niemals die Hand oder andere Gegenstände in den Lufteinlass oder -auslass einführen. Ansonsten besteht die Gefahr von Stromschlägen.

• Das Abwasser des Klimagerätes niemals trinken. Ansonsten besteht die Gefahr von schweren Gesundheitss- chäden.

• Benutzen Sie zur Reinigung, Wartung oder Reparatur des Klimagerätes ggf. einen Tritt oder eine Leiter. Anson- sten besteht die Gefahr von schweren Verletzungen oder Geräteausfällen.

• Keine unterschiedlichen Typen oder gebrauchte und neue Batterien zusammen in die Fernbedienung einlegen. Ansonsten besteht die Gefahr von Geräteausfällen.

• Batterien nicht wieder aufladen oder auseinandernehmen. Ansonsten besteht Explosions- oder Brandgefahr oder die Gefahr von schweren Verletzungen.

Die Fernbedienung bei einer ausgelaufenen Batterie nicht weiter verwenden. Auf die Haut oder Kleidung gelangte Batterieflüssigkeit gründlich mit Wasser abspülen. Ansonsten besteht die Gefahr von schweren Verletzungen.

• Bei Verschlucken der Batterieflüssigkeit den Mund gründlich mit Wasser ausspülen und unverzüglich einen Arzt aufsuchen. Ansonsten besteht die Gefahr von schweren Gesundheitsschäden.

Betriebsbereiche Die folgende Tabelle zeigt die zulässigen Temperaturbereiche für den Betrieb des Klimagerätes. Kapazität Modus Innentemperatur Außentemperatur 9,12k Kühlung 18 °C~32 °C -10 °C~48 °C Heizung 16 °C~30 °C -10 °C~24 °C 18,24k Kühlung 18 °C~32 °C -15 °C~48 °C Heizung 16 °C~30 °C -10 °C~24 °CINHALTSVERZEICHNIS 2 ENERGIESPARTIPPS 3 WICHTIGE SICHERHEIT- SHINWEISE

7 Komponenten 8 Umgang mit der Fernbedienung 10 GRUNDFUNKTIONEN 10 Raum kühlen 10 Raum Heizung 10 Entfeuchtung 11 Raumluft umwälzen 11 Lüftergeschwindigkeit einstellen 11 Luftstromrichtung einstellen 11 Timer einstellen

11 - Uhrzeit einstellen

12 - Klimagerät zu einer programmierten

Uhrzeit automatisch einschalten

12 - Klimagerät zu einer programmierten

Uhrzeit automatisch ausschalten

12 - Timer-Einstellung löschen

12 - Ruhemodus einstellen

13 ERWEITERTE FUNKTIO- NEN 13 Raumtemperatur schnell ändern 13 Reinigung der Raumluft 13 Automatischer Reinigungsbetrieb 13 Anzeige des aktuellen Stromverbrauchs 14 Automatikbetrieb 14 Automatischer Wechselbetrieb 15 Leiser Betrieb 15 Stromsparbetrieb 15 Helligkeit der Anzeige 16 Verwendung der Taste 1 Touch Soft Air 16 Bedienung des Klimagerätes ohne Fernbedienung 17 Smart Diagnosis 18 Automatischer Neustart des Klimagerä- tes 19 WARTUNG 21 Reinigung des Luftfilters 21 Montage des Luftfilters 22 STÖRUNGSBEHEBUNG 22 Selbstdiagnosefunktion 22 Bevor Sie den Kundendienst verständi- gen INHALTSVERZEICHNIS

DEUTSCHAußengerät VordergitterLuftfilterEin/Aus TasteSignalempfängerBetriebsanzeigeLuffumleiters (Vertikale Luftklappe / Horizontale Flügel)Luftauslass HINWEIS

Anzahl und Position der Betriebsanzeigen können je nach Modell des Klimagerätes variieren. DEUTSCH

• Die Funktion kann nach einer Art Modus verändert werden.

• Die Funktion kann nach einer Art Modus verändert werden.

Komponenten AnschlusskabelAnschlusskabelAnschlusskabelRohrleitungenAnschlusskabelAnschlusskabelAnschlusskabelAnschlusskabelAnschlusskabelRohrleitungenAnschlusskabelAnschlusskabelLufteinlassschlitzeAnschlusskabelAnschlusskabelAnschlusskabelAnschlusskabelKältemittelrohr 9,12k 18k 24kSie haben die Möglichkeit, das Klimagerät bequem über die Fernbedienung zu bedienen. Unter der Klappe der Fernbedienung befinden sich weitere Tasten für die Zusatzfunktionen.Kabellose Fernbedienung AnzeigefensterTastenfeld

DEUTSCHTasten- feld AnzeigefensterBeschreibung Taste Automatische Reinigung: Sonder-funktion aktivieren.Taste 1 Touch Soft Air: Einfache Ein-stellung des Luftstroms von Personenim Raum weg. Taste für automatischen Ruhemodus*: Au-tomatischen Betrieb im Ruhemodus aktivieren. Tasten zur Temperatureinstellung: Ein-stellen der Raumtemperatur im Kühlungs-bzw. Heizbetrieb.

Netzschalter: Gerät ein- und ausschalten.

Taste für Lüftergeschwindigkeit Innengerät:Einstellen der Lüftergeschwindigkeit.

DBE Betriebswahltaste*: Auswahl des Betrieb-smodus.Kühlungsbetrieb ( ) / Automatikbetrieboder Automatischer Wechselbetrieb (

Entfeuchtungsbetrieb ( ) / Heizbetrieb (

Taste Schnellkühlen/Schnellheizen*:Raumtemperatur vorübergehend erwärmenbzw. herunterkühlen. Taste für Luftstromrichtung: Einstellen der hor-izontalen Luftstromrichtung. Taste Timer: Einstellen der Start- undEndzeit.

Navigations- und Funktionstaste*: Einstellen derUhrzeit und Aufrufen von Sonderfunktionen. LEISER Betrieb/ Stromsparbetrieb/ DerLeise Betrieb und der Stromsparbetrieb könnennicht zur gleichen Zeit aktiviert werden

Einstellen der Helligkeit der Anzeige des In-nengerätes Taste zur Anzeige des Stromver-brauchs: Informationen zum Stromver-brauch anzeigen oder ausblenden. Taste Set/Clear: Funktionen aktivieren unddeaktivieren. Beim Gedrückthalten für dreiSekunden wird die aktuelle Uhrzeit eingestellt.

Reset-Taste: Einstellungen des Klim-agerätes zurücksetzen. Umgang mit der Fernbedienung

• Bestimmte Funktionen sind nicht für alle Modelle möglich.VORSICHTDie folgenden Vorsichtshinweisesind nur relevant für Modelle inFrankreich. Falls ausschließlichder Heizbetrieb eingerichtetwurde, sind die BetriebsartenKühlung/Automatischer Wech-selbetrieb/Entfeuchtung nichtmöglich, sondern lediglich derHeiz-/Luftzirkulationsbetrieb.Falls das Gerät ausgeschaltetwird, während sich die kabelloseFernbedienung in der BetriebsartKühlung/Automatischer Wech-selbetrieb/Entfeuchtungbefindet, wird das Gerät wiedereingeschaltet. Stellen Sie die ka-bellose Fernbedienung auf denHeiz-/Luftzirkulationsbetrieb einund schalten Sie das Gerät ausund wieder ein. !HINWEIS

Falls die Anzeige der Fernbedienung schwächer wird, tauschen Sie die Batte- rien gegen neue aus. HINWEIS

• Mit dieser Fernbedienung werden u. U. auch andere elektronische Geräte ange- sprochen. Richten Sie die Fernbedi- enung immer auf den Signalempfänger des Klimagerätes.

• Für eine störungsfreie Übertragung soll- ten Signalsender und -empfänger regelmäßig mit einem weichen Tuch gereinigt werden. Bedienung DEUTSCH

Einlegen der Batterien Legen Sie vor der Nutzung der Fernbedienung die Batterien ein. Es kann nur der Batterietyp AAA (1,5 V) verwendet werden. 1 Nehmen Sie die Batterieklappe ab. 2 Legen Sie die neuen Batterien ein + und - beachten Sie die richtige Polung der Batte- rien. 3 Bringen Sie die Batterieklappe wieder an. Montage der Fernbedienungshal- terung Zum Schutz der Fernbedienung sollte die Hal- terung an einem Ort ohne direkte Sonnenein- strahlung montiert werden. 1 Wählen Sie einen sicheren und leicht zugänglichen Ort. 2 Ziehen Sie die Schutzfolie auf der Rück- seite der Halterung ab und kleben Sie die Halterung an die Wand. 2 Befestigen Sie dann die Halterung mit den zwei Schrauben. 3 Schieben Sie die Fernbedienung in die Hal- terung. Richten Sie die Fernbedienung auf den Sig- nalempfänger an der Unterseite des Klim- agerätes.HINWEIS

Für Geräte, die nur zur Kühlung dienen, istdiese Funktion nicht möglich. HINWEIS

• Die Raumtemperatur wird in dieser Be-triebsart automatisch geregelt und kannnicht manuell eingestellt werden.Zudem wird die aktuelle Raumtemper-atur im Anzeigefenster nicht angezeigt.GRUNDFUNKTIONEN

DEUTSCH Raum kühlen (Kühlungsbetrieb) 1 Drücken Sie auf die Taste | , um das Gerät einzuschalten. 2 Drücken Sie zur Auswahl des Kühlungsbe- triebs mehrmals die Taste f .- Daraufhin erscheint das Symbol A imAnzeigefenster. 3 Stellen Sie mit den Tasten G und H die gewünschte Temperatur ein.- Die Temperatur kann von 18 °C (64 °F)bis 30 °C (86 °F) eingestellt werden. Raum Heizung (Heizbetrieb) 1 Drücken Sie auf die Taste | , um das Gerät einzuschalten. 2 Drücken Sie zur Auswahl des Heizungsbe- triebs mehrmals die Taste f .- Daraufhin erscheint das Symbol B imAnzeigefenster. 3 Stellen Sie mit den Tasten G und H die gewünschte Temperatur ein.- Die Temperatur kann von 16 °C (60 °F)bis 30 °C (86 °F) eingestellt werden. Entfeuchtung (Entfeuchtungsbetrieb) In dieser Betriebsart wird bei hoher Luft-feuchtigkeit oder bei regnerischem Wetterüberschüssige Feuchtigkeit in der Raumluftentfernt, um Schimmelbildung vorzubeugen.In dieser Betriebsart werden die Raumtemper-atur und die Lüftergeschwindigkeit automa-tisch eingestellt, um eine optimaleLuftfeuchtigkeit zu erreichen. 1 Drücken Sie auf die Taste | , um das Gerät einzuschalten. 2 Drücken Sie zur Auswahl des Entfeuch- tungsbetriebs mehrmals die Taste f.- Daraufhin erscheint das Symbol D im Anzeigefenster. GRUNDFUNKTIONENHINWEIS

• Die vertikale Luftstromrichtung kann beibestimmten Modellen u. U. nicht geän-dert werden.• Bei wahllosem Verstellen des Luftum-leiters besteht die Gefahr vonGeräteausfällen.• Bei einem Neustart des Klimageräteswird die zuvor eingestellte Luftstrom-richtung wiederhergestellt, so dass diePosition des Luftumleiters u. U. nichtmit dem auf der Fernbedienungangezeigten Symbol übereinstimmt.Stellen Sie in diesem Fall mit den Tasten D die Luftstromrichtung erneut ein. DEUTSCH

GRUNDFUNKTIONEN Raumluft umwälzen (Luftzirkulationsbetrieb) In dieser Betriebsart wird die Raumluft ohneeine Änderung der Raumtemperaturumgewälzt. 1 Drücken Sie auf die Taste | , um das Gerät einzuschalten. 2 Drücken Sie zur Auswahl des Luftzirkula- tionsbetriebs mehrmals die Taste f.- Daraufhin erscheint das Symbol E imAnzeigefenster. 3 Drücken Sie auf die Taste g, um die Lüftergeschwindigkeit einzustellen. Einstellen der Lüftergeschwindigkeit

Drücken Sie zur Einstellung derLüftergeschwindigkeit mehrmals die Taste - Wählen Sie für einen natürlichenLuftzug. Die Lüftergeschwindigkeit wird sodannautomatisch eingestellt. Luftstromrichtung einstellen 1 Um die Richtung des horizontalen Luft- stroms zu ändern, drücken Sie mehrmalsdie Taste D und wählen Sie die gewün- schte Luftstromrichtung. Wählen Sie , um die Richtung des Luft-stroms automatisch einstellen zu lassen. Timer einstellen Die Timer-Funktion hilft beim Energie sparenund sorgt für einen effizienteren Betrieb desKlimagerätes. Uhrzeit einstellen 1 Halten Sie die Taste p mindestens drei Sekunden lang gedrückt. - Daraufhin blinkt das AM/PM Symbol imunteren Bereich der Anzeige. HINWEIS

Die Anzeige des Innengerätes erscheint 5Sekunden lang, anschließend wird wiederdie eingestellte Temperatur angezeigt.AnzeigebildschirmGeschwindigkeitBemerkung des Innengerätes

DEUTSCH 2 Stellen Sie mit den TastenEundFdie gewünschten Minuten ein. 3 Drücken Sie zum Beenden der Einstellun- gen die Taste p. Klimagerät zu einer programmierten Uhrzeit automatisch einschalten 1 Drücken Sie die Taste m. - Daraufhin blinkt das folgende Symbol im unteren Bereich der Anzeige. 2 Stellen Sie mit den TastenEundFdie gewünschten Minuten ein. 3 Drücken Sie zum Beenden der Einstellun- gen die Taste

4 Bei programmiertem Timer werden die ak- tuelle Uhrzeit und das Symbol EIN im Anzeigefenster angezeigt und weisen da- rauf hin, dass die gewünschte Uhrzeit eingestellt wurde. Klimagerät zu einer programmierten Uhrzeit automatisch ausschalten 1 Drücken Sie die Taste n. - Daraufhin blinkt das folgende Symbol im unteren Bereich der Anzeige. 2 Stellen Sie mit den TastenEundFdie gewünschten Minuten ein. 3 Drücken Sie zum Beenden der Einstellun- gen die Taste

4 Bei programmiertem Timer werden die ak- tuelle Uhrzeit und das Symbol AUS im Anzeigefenster angezeigt und weisen da- rauf hin, dass die gewünschte Uhrzeit eingestellt wurde. Timer-Einstellung löschen 1 Wählen Sie mit den Tasten m und n die zu löschende Timer-Einstellung. 2 Drücken Sie auf die Taste p. - Um alle Timer-Einstellungen zu löschen, drücken Sie die Taste

Ruhemodus einstellen Der Ruhemodus dient zum automatischen Ausschalten des Klimagerätes während der Nachtruhe. 1 Drücken Sie auf die Taste |, um das Gerät einzuschalten. 2 Drücken Sie die Taste l. 3 Legen Sie mit den Tasten E oder F die Stunden fest (bis zu 7 Stunden). 4 Drücken Sie zum Beenden der Einstellun- gen die Taste p. - Im Ruhemodus erscheint das Symbol

• Beispiel: 1 Std. [Anzeigebildschirm] [Anzeige des Innengerätes] HINWEIS

• In den Betriebsarten Kühlung und Ent- feuchtung wird die Temperatur nach 30 Minuten um 1 °C erhöht und nach weit- eren 30 Minuten wiederum um 1 °C, für eine angenehme Nachtruhe.

• Die aktuell eingestellte Temperatur wird dabei um bis zu 2 °C erhöht.

• Die Lüftergeschwindigkeit kann im Ruhemodus nicht geändert werden. Im Kühlungsbetrieb wird eine sehr niedrige, im Heizbetrieb eine niedrige Lüftergeschwindigkeit eingestellt.

• In der Anzeige des Innengerätes wird 5 Sekunden lang 1H bis 7H angezeigt, an- schließend wird wieder die eingestellte Temperatur angezeigt.HINWEIS

• In den Betriebsarten Luftzirkulation, Au-tomatik oder Automatischer Wechselbe-trieb ist diese Funktion nicht möglich.• Diese Funktion ist bei bestimmten Mod-ellen nicht möglich. DEUTSCH

ERWEITERTE FUNKTIONENDas Klimagerät besitzt zahlreiche zusätzlicheerweiterte Funktionen. Raumtemperatur schnell än- dern (Schnellkühl-/Schnellheizbetrieb) Diese Betriebsart ermöglicht das schnelleHerunterkühlen der Raumluft im Sommerbzw. das schnelle Aufheizen im Winter. 1 Drücken Sie auf die Taste | , um das Gerät einzuschalten. 2 Drücken Sie auf die Taste M. - Daraufhin erscheint das Symbol imAnzeigefenster.- Im Schnellkühlungsbetrieb erfolgt 30Minuten lang eine starke Belüftung beieiner Temperatur von 18 °C (64 °F).- Im Schnellheizbetrieb erfolgt 30 Minutenlang eine starke Belüftung bei einer Tem-peratur von 30 °C (86 °F). Reinigung der Raumluft Automatischer Reinigungsbetrieb In den Betriebsarten Kühlung und Entfeuch-tung sammelt sich Feuchtigkeit im Innengerätan. Diese Feuchtigkeit wird mithilfe der au-tomatischen Reinigungsfunktion beseitigt. 1 Drücken Sie auf die Taste | , um das Gerät einzuschalten. 2 Halten Sie die Taste . - Daraufhin erscheint das Symbol J im Anzeigefenster.- Beim Ausschalten des Gerätes wird derLüfter 30 Minuten lang betrieben, wobeidas Innengerät gereinigt wird. Anzeige des aktuellen Stromverbrauchs Mit dieser Funktion kann der aktuelleStromverbrauch während des Betriebs in derAnzeige des Innengerätes angezeigt werden. 1 Drücken Sie auf die Taste |, um das Gerät einzuschalten. 2 Halten Sie die Taste .

Der derzeitige Stromverbrauch wird einige Sekun-den lang in der Anzeige des Innengerätes angezeigt. ERWEITERTE FUNKTIONEN HINWEIS

Bestimmte Tasten können während derautomatischen Reinigungsfunktion nichtgenutzt werden. HINWEIS

Der Stromverbrauch wird nicht zusätzlich aufder kabellosen Fernbedienung angezeigt.• Der tatsächliche Stromverbrauch kannvom angezeigten Wert abweichen.Geräten, die nur zur Kühlung dienen ERWEITERTE FUNKTIONEN

Diese Funktion ist bei bestimmten Mod- ellen nicht möglich. HINWEIS

• In dieser Betriebsart kann die Lüftergeschwindigkeit nicht geändert werden, der Luftumleiter wird jedoch automatisch gedreht.

• Diese Funktion ist bei bestimmten Mod- ellen nicht möglich. Code Description

KühlenEtwas kühlenRaumtempe-ratur haltenEtwas heizenHeizen Automatischer Wechselbetrieb In dieser Betriebsart wird der Betriebsmodus automatisch gewechselt, um die eingestellte Temperatur bei ±2 °C zu halten. 1 Drücken Sie auf die Taste | , um das Gerät einzuschalten.

Drücken Sie zur Auswahl des Automatischer Wechselbetriebmehrmals die Taste

- Daraufhin erscheint das Symbol C im Anzeigefenster. 3 Drücken Sie auf die Taste G und H die gewünschte Temperatur ein. - Die Temperatur kann von 18 °C (64 °F) bis 30 °C (86 °F) eingestellt werden. 4 Drücken Sie zur Einstellung der Lüftergeschwindigkeit mehrmals die Taste

Automatikbetrieb (Künstliche Intelligenz) In dieser Betriebsart werden Temperatur und Lüftergeschwindigkeit von der elektronischen Steuerung je nach herrschender Raumtemper- atur automatisch eingestellt. 1 Drücken Sie auf die Taste | , um das Gerät einzuschalten. 2 Drücken Sie zur Auswahl des Automatikbe- triebs mehrmals die Taste f.repeatedly

Falls die Temperatur höher bzw. geringer als die gewünschte Temperatur ist, drücken Sie die Taste G und H , um die gewünschte Betriebskennung auszuwählen.DEUTSCH

ERWEITERTE FUNKTIONEN HINWEIS

Diese Funktion ist bei bestimmten Mod-ellen nicht möglich. 1 Drücken Sie auf die Taste |, um das Gerät einzuschalten. 2 Drücken Sie auf die Taste

- Daraufhin erscheint das Symbol J im Anzeigefenster. HINWEIS

• Setting available only under operation-ON Silent Mode and E/Control are notavailable at the same time. If E/Controlis pressed under Silent Mode, SilentMode is released and E/Control works.• Im leisen Betrieb des Außengeräteskann die Gesamtleistung geringer sein.• In den Betriebsarten Luftzirkulation undLuftbefeuchtung ist diese Funktion nichtmöglich. HINWEIS

• Im Kühlungsbetrieb kann diese Funktiongenutzt werden.• Bei jedem Drücken der Taste E/Controlauf der kabellosen Fernbedienung än-dert sich die Betriebsart nacheinandernach Stufe 1, Stufe 2 und Deaktiviert.Die gewünschte Temperatur wird fünfSekunden lang angezeigt.• Im leisen Betrieb des Außengeräteskann die Gesamtleistung geringer sein.Der leise Betrieb ist nur bei folgenden Tem-peratureinstellungen möglich - Temperaturbereich zur Kühlung: Innen 18 °C(64 °F) ~ 30 °C (86 °F), Außen 18 °C (64 °F) ~43 °C (109 °F).- Temperaturbereich zur Heizung: Innen 16 °C(60 °F) ~ 30 °C (86 °F), Außen 6 °C (43 °F) ~24 °C (75 °F).Der Stromsparbetrieb ist nur bei folgendenTemperatureinstellungen moglich- Temperaturbereich zur Kuhlung: Innen 18 °C (64 °F) ~ 30 °C (86 °F), Außen 21 °C(70 °F) ~ 32 °C (90 °F)Stufe 1 Stufe 2 Helligkeit der Anzeige Sie haben die Möglichkeit, die Helligkeit derAnzeige des Innengerätes zu ändern. 1 Drücken Sie

Schalten Sie das Display an/aus. Stromsparbetrieb Dient zum energiesparenden Betrieb des Gerätes.(Einstellung nur möglich im Luftkühlungsbetrieb)Stufe1 : Der Stromverbrauch im Kühlungsbe-trieb wurde um 20% im Vergleich zurNennleistung gesenkt.Stufe2 : Der Stromverbrauch im Kühlungsbe-trieb wurde um 40% im Vergleich zurNennleistung gesenkt. Leiser Betrieb In dieser Betriebsart wird die Geräuschen-twicklung der Außengeräte verringert, sodassmögliche Streitigkeiten mit Nachbarn ver-mieden werden können. Der Schalldruck desAußengerätes im Kühlungs- und Heizbetriebliegt 3dB unterhalb des Nenn-Geräuschpegels. 1 Drücken Sie auf die Taste |, um das Gerät einzuschalten. 2 Drücken Sie auf die Taste

- Daraufhin erscheint das Symbol I im Anzeigefenster.ERWEITERTE FUNKTIONEN

DEUTSCH Bedienung des Klimagerätes ohne Fernbedienung Über den Netzschalter des Innengerätes kanndas Klimagerät auch ohne Fernbedienung be-dient werden. Die Lüftergeschwindigkeit istjedoch zu hoch eingestellt. 1 Horizontale Lüfterklappe öffnen. 2 Betätigen Sie den Netzschalter.

• Die Funktion kann nach einer Art Modusverändert werden.- Bei Kühl- und Heizgeräten ändert sich derBetriebsmodus abhängig von der Raumtem-peratur.- Bei Geräten, die nur zur Kühlung dienen,wird die Temperatur auf 22 °C eingestellt. HINWEIS

Bei defektem Schrittmotor kann sich diehorizontale Lüfterklappe schnell offnen.Raumtem-peraturEingestellteTemperaturBetrieb-smodusUnter 21 °C 24 °C HeizbetriebÜber 21 °Cund unter24 °C23 °CEntfeuch-tungsbetriebÜber 24 °C 22 °CKühlungsbe-trieb Verwendung der Taste 1 Touch Soft Air (Komfortabler Flügelbetrieb) Der Komfortable Flügelbetrieb stellt die Flügelauf eine voreingestellte Position ein, so dassdie Luftzufuhr nicht direkt auf die Personen imRaum gerichtet wird. 1 Drücken Sie die Taste |, um das Gerät einzuschalten. 2 Drücken Sie mehrmals die Taste , um die gewünschte Luftstromrichtung einzu-stellen.- Daraufhin erscheint das Symbol oder , im Anzeigefenster. HINWEIS

• Drücken Sie während des komfortablenFlügelbetriebs die Taste f oder

um die Funktion zu beenden.• Drücken Sie während des komfortablenFlügelbetriebs die Taste D, um die Funktion zu beenden und die FunktionAuto-Schwingen für den vertikalen Luft-strom einzustellen.• Bei deaktivierter Funktion werden diehorizontalen Flügel je nach Betriebsartautomatisch gesteuert.• Die Anzeige des Innengerätes erscheint5 Sekunden lang, anschließend wirdwieder die eingestellte Temperaturangezeigt.[Anzeigebildschirm] [Anzeige des Innengerätes][Anzeigebildschirm] [Anzeige des Innengerätes]ERWEITERTE FUNKTIONEN DEUTSCH

Smart Diagnosis Mithilfe der Smart Diagnosis kann ein Be- nutzer die Servicedaten eines Gerätes mühe- los prüfen. - Schnelle und bequeme Anzeige des Betrieb- sstatus des Klimagerätes. - Verständliche Erläuterungen der Fehlermel- dungen. - Optimierung der Geräteleistung bei längerer Lebensdauer. 1 App ‘LG A/C Smart Diagnosis’ im Google Play Store oder im App Store suchen und herunterladen. 2 Im Hauptbildschirm Ihres Telefons auf “Empfangen” tippen. 3 Richten Sie die kabellose Fernbedienung auf das Innengerät und halten Sie die Taste M fünf Sekunden lang gedrückt. 4 Telefon nahe an das Innengerät halten. Bei Datenempfang des Telefons ertönt ein Signal. 5 Datenempfang auf Ihrem Telefon bestäti- gen. HINWEIS

Es sollten möglichst wenig Hinter- grundgeräusche zu hören sein. Ansonsten kann das Telefon die Signaltöne des In- nengerätes nicht korrekt empfangen. Empfangen18 ERWEITERTE FUNKTIONEN DEUTSCH Automatische Neustartfunktion HINWEIS

Falls der Netzschalter lediglich drei bis fünf anstelle von sechs Sekunden lang ge- drückt gehalten wird, wechselt das Gerät in den Testbetrieb. Während des Testbe- triebs wird das Gerät mit hoher Lüfterge- schwindigkeit im Kühlungsbetrieb betrieben und wird nach 18 Minuten zurückgesetzt. Automatischer Neustart des Klimagerätes Wenn das Klimagerät nach einem Stromaus- fall eingeschaltet wird, werden die vorherigen Einstellungen mithilfe dieser Funktion wieder- hergestellt. 1 Horizontale Lüfterklappe öffnen. 2 Halten Sie den Netzschalter sechs Sekun- den lang gedrückt. - Das Gerät gibt zwei Signaltöne aus und die Anzeige blinkt zweimal nacheinander viermal auf.

• Die Funktion kann nach einer Art Modus verändert werden. - Um diese Funktion wieder zu aktivieren, halten Sie den Netzschalter erneut sechs Sekunden lang gedrückt. Das Gerät gibt zwei Signaltöne aus und die Anzeige blinkt viermal.WARTUNG DEUTSCH

Falls das Klimagerat uber einen langeren Zeitraum nicht betrieben wird, sollte das Gerat getrock- net werden, um die optimale Leistung zu erhalten. 1 Um das Klimagerat grundlich zu trocknen, indem es drei bis vier Stunden lang im Lufterbetrieb betrieben und anschließend der Netzstecker gezogen werden. Feuchtigkeit auf den Bauteilen kann zu Schaden im Innern fuhren. 2 Vor dem erneuten Einschalten des Klimagerates sollten die inneren Bauteile des Klimagerates ebenfalls im Lufterbetrieb drei bis vier Stunden lang getrocknet werden. Auf diese Weise wird die Bildung unangenehmer Geruche durch Feuchtigkeit verhindert. Das Gerät sollte regelmäßig gereinigt werden, um eine optimale Leistung zu gewährleisten und mögliche Geräteausfälle zu vermeiden.

• Diese Funktion ist bei bestimmten Modellen nicht möglich. Luftfilter

• Die Funktion kann nach einer Art Modus verändert werden. Typ Beschreibung Intervall Luftfilter Siehe Kapitel “Reinigung des Luftfilters”. 2 Wochen Innengerät Oberflächen des Innengerätes mit einem weichen, trockenen Tuch abwischen. Regelmäßig Rohr des Kondenswasserabflusses reinigen. Alle vier Monate Wanne des Kondenswasserabflusses reinigen. Einmal im Jahr Wärmetauscher gründlich reinigen. Einmal im Jahr Batterien der Fernbedienung wechseln. Einmal im Jahr Außengerät Die Windungen des Wärmetauschers und die Belüftungsöffnun- gen mit einem Dampfreiniger säubern. (Bitte wenden Sie sich an einen Techniker) Regelmäßig Lüfter reinigen Einmal im Jahr Wanne des Kondenswasserabflusses reinigen. Einmal im Jahr Lüfteranordnung auf festen Sitz prüfen. Einmal im Jahr Elektrische Bauteile mit Druckluft auf festen Sitz prüfen. Einmal im Jahr Elektrische Bauteile mit Druckluft reinigen. Einmal im Jahr WARTUNG20 WARTUNG DEUTSCH VORSICHT

• Schalten Sie das Gerät vor Wartungsarbeiten aus und ziehen Sie das Netzkabel ab. Anson- sten besteht die Gefahr von Stromschlägen.

• Verwenden Sie zur Reinigung der Filter kein Wasser wärmer als 40 °C. Es besteht die Gefahr von Verformungen und Verfärbungen.

• Verwenden Sie zur Reinigung der Filter keine flüchtigen Stoffe. Diese können die Ober- flächen des Gerätes beschädigen.

• Den 3M Filter niemals mit Wasser abspülen, ansonsten könnte der Filter beschädigt wer- den. (optional)

• Lage und Form der Filter können je nach Modell variieren.

Die Windungen des Wärmetauschers des Außengerätes sollten regelmäßig gereinigt werden. An den Windungen angesammelte Verschmutzungen können die Leistung des Gerätes verringern und den Stromverbrauch erhöhen.WARTUNG DEUTSCH

Reinigung des Luftfilters Der Luftfilter sollte alle zwei Wochen oder je nach Bedarf häufiger gereinigt werden. 1 Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Halten Sie die Verriegelung des Luftfilters gedrückt und heben Sie den Filter etwas an.

• Die Funktion kann nach einer Art Modus verändert werden. 3 Halten Sie die Verriegelung des Luftfilters gedrückt, heben Sie den Filter etwas an und nehmen Sie ihn aus dem Gerät her- aus.

• Die Funktion kann nach einer Art Modus verändert werden. 4 Reinigen Sie den Filter mit einem Staub- sauger oder mit warmem Wasser. - Starke Verschmutzungen können mit einer lauwarmen Reinigungslösung gere- inigt werden. 5 Lassen Sie den Filter an der Luft trocknen. Montage des Luftfilters Der Luftfilter sollte alle zwei Wochen oder je nach Bedarf häufiger gereinigt werden. 1 Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab. HINWEIS

Bei falsch eingesetztem Luftfilter können Staub und andere Partikel in das In- nengerät eindringen. Wenn Blick auf das Innengerät von höher als es, die Top-Filter leicht zu montieren. 4 Prüfen Sie am seitlichen Vordergitter, ob der Luftfilter korrekt eingesetzt wurde. 2 Setzen Sie die Haken des Luftfilters in das Vordergitter ein. 3 Drücken Sie die Haken herunter, um den Luftfilter zu fixieren. HINWEIS

Der Luftfilter kann gebrochen, wenn es gebogen wird, werden.22 STÖRUNGSBEHEBUNG DEUTSCH Störung Mögliche Ursachen Behebung Das Gerät verströmt einen Ver- brennungsgeruch oder gibt ungewöhnliche Geräusche ab.

Schalten Sie das Klimagerät aus, ziehen Sie das Netzkabel ab und verständigen Sie den Kunden- dienst. Aus dem Innengerät tropft Wasser, selbst bei geringer Luftfeuchtigkeit. Das Netzkabel ist beschädigt oder überhitzt. Ein Schalter, Überlastungss- chalter (Sicherheit, Erdung) oder eine Sicherung ist defekt Das Klimagerät kann nicht be- trieben werden. Das Klimagerät ist nicht angeschlossen. Überprüfen Sie, ob das Netzkabel an eine Steck- dose angeschlossen ist. Eine Sicherung ist durchgebrannt bzw. das Netzteil ist blockiert. Tauschen Sie die Sicherung aus bzw. über- prüfen Sie, ob der Trennschalter ausgelöst wurde. Es ist ein Stromausfall aufgetreten. Schalten Sie das Klimagerät bei einem Stro- mausfall aus. Nachdem die Stromversorgung wiederhergestellt wurde, warten Sie drei Minuten und schalten Sie das Klimagerät wieder ein. Die Spannung ist zu hoch bzw. zu niedrig. Überprüfen Sie, ob der Trennschalter ausgelöst wurde. Das Klimagerät schaltet sich automatisch zu einer bestimmten Uhrzeit aus. Drücken Sie nochmals den Netzschalter. Selbstdiagnosefunktion Dieses Gerät besitzt eine integrierte Funktion zur Fehlerdiagnose. Bei einer Störung blinkt die Anzeige des Innengerätes alle zwei Sekunden. Verständigen Sie in diesem Fall Ihren Händler oder den Kundendienst. Bevor Sie den Kundendienst verständigen Bitte überprüfen Sie die folgenden Punkte, bevor Sie den Kundendienst verständigen. Sollte eine Störung weiterhin bestehen, verständigen Sie den Kundendienst.

STÖRUNGSBEHEBUNGSTÖRUNGSBEHEBUNG

Störung Mögliche Ursachen Behebung Das Klimagerät erzeugt keine Kaltluft. Die Raumluft wird nicht ausreichend umgewälzt. Stellen Sie sicher, dass die Vorderseite des Klimagerätes nicht durch Gardinen, Jalousien oder Möbel verdeckt wird. Der Luftfilter ist ver- schmutzt. Der Luftfilter sollte alle zwei Wochen gereinigt werden. Weitere Hinweise finden Sie in Kapitel “Luftfilter reinigen”. Die Raumtemperatur ist zu hoch. Im Sommer dauert das Herunterkühlen der Raumluft etwas länger. Wählen Sie in diesem Fall den Schnellkühlungsbetrieb, um die Raum- luft schnell herunterzukühlen. Kaltluft entweicht aus dem Raum. Stellen Sie sicher, dass keine Kaltluft durch Belüftungsöffnungen im Raum entweichen kann. Die gewünschte Tem- peratur ist höher als die eingestellte Temperatur. Stellen Sie die gewünschte Temperatur geringer als die aktuelle Temperatur ein. In der Nähe befindet sich eine Heizquelle. Bei laufendem Klimagerät sollten keine Heizgeräte wie elektrische Öfen oder Gasbren- ner verwendet werden. Es wurde der Luftzirku- lationsbetrieb gewählt. Im Luftzirkulationsbetrieb wird Luft vom Klim- agerät ohne Kühlung oder Heizung in die Raumluft abgegeben. Wählen Sie den Küh- lungsbetrieb. Die Lüftergeschwindigkeit lässt sich nicht einstellen. Es wurde der Au- tomatik-, Schnell- oder Entfeuchtungsbetrieb gewählt. In bestimmten Betriebsarten wie im Schnell- oder Entfeuchtungsbetrieb kann die Lüftergeschwindigkeit nicht geändert werden. Wählen Sie eine Betriebsart, in der die Lüftergeschwindigkeit eingestellt werden kann. Die Temperatur lässt sich nicht einstellen. Es wurde der Luftzirku- lations- oder der Schnell- betrieb gewählt. In bestimmten Betriebsarten wie im Luftzirku- lations- oder Schnellbetrieb kann die Temper- atur nicht geändert werden.Wählen Sie eine Betriebsart, in der die Temperatur eingestellt werden kann.24 DEUTSCHwww.lg.com ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ Παρακαλούµε, διαβάστε µε προσοχή το παρόν εγχειρίδιο, πριν θέσετε σε λειτουργία το σετ, και φυλάξτε το για µελλοντική αναφορά. Τύπος : ΕΠΙΤΟΙΧΙΟ ΚΛΙΜΑΤΙΣΤΙΚΟ
