PM07SK - Klimaanlage LG - Kostenlose Bedienungsanleitung

Produkttyp	Split-Klimaanlage für Wandmontage
Marke	LG
Modell	PM07SK
Kühlleistung	7.000 BTU/h (2,05 kW)
Heizleistung	7.000 BTU/h (2,05 kW)
Kältemitteltyp	R32 (brennbar)
Versorgungsspannung	230 V / 50 Hz
Leistungsaufnahme (Kühlen)	Ca. 700 W
Abmessungen (Innengerät)	820 x 285 x 215 mm
Abmessungen (Außengerät)	710 x 480 x 240 mm
Gewicht (Innengerät)	8,5 kg
Gewicht (Außengerät)	22 kg
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften, Auto, Jet-Modus, Swing, Timer, Luftreinigung (optional)
Fernbedienung	Kabellos mit AAA-Batterien
Luftfilter	Waschbar, Reinigung alle 2 Wochen
Wartung	Filter mit einem weichen Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Automatische Abschaltung bei Störung, Schutz vor Kältemittelleckage, Erdung erforderlich
Reparierbarkeit	Ersatzteile verfügbar; Eingriff durch qualifizierten Techniker

Häufig gestellte Fragen - PM07SK LG

Wie installiere ich die Klimaanlage PM07SK?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Stellen Sie sicher, dass das Innengerät an einer stabilen Wand montiert ist, geschützt vor direkter Sonneneinstrahlung und Wärmequellen. Das Außengerät muss auf einer stabilen, gut belüfteten Oberfläche platziert werden. Befolgen Sie die Anweisungen im Installationshandbuch und halten Sie die Mindestabstände zu Hindernissen ein.

Wie oft sollte der Luftfilter gereinigt werden?

Es wird empfohlen, den Luftfilter alle 2 Wochen zu reinigen, um eine optimale Leistung zu erhalten. Ein verschmutzter Filter verringert den Luftstrom und kann den Energieverbrauch erhöhen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie sie durch neue AAA-Batterien (1,5 V) unter Beachtung der Polarität. Stellen Sie sicher, dass der Signalempfänger am Innengerät nicht blockiert ist. Wenn das Problem weiterhin besteht, verwenden Sie den Ein-/Aus-Schalter am Innengerät für den Notbetrieb.

Wie verwende ich den Jet-Modus?

Drücken Sie die Taste JET MODE auf der Fernbedienung, um schnelles Kühlen oder Heizen zu aktivieren. Der Lüfter läuft mit maximaler Geschwindigkeit und die Temperatur wird automatisch angepasst, um die gewünschte Temperatur schnell zu erreichen.

Welches Kältemittel wird im PM07SK verwendet?

Diese Klimaanlage verwendet das Kältemittel R32, das brennbar ist. Bei einem Leck lüften Sie den Raum sofort und vermeiden Sie Zündquellen. Die Wartung muss von einem zertifizierten Fachmann durchgeführt werden.

Kann ich die Klimaanlage ohne Fernbedienung benutzen?

Ja, öffnen Sie die Frontabdeckung oder die horizontale Lamelle des Innengeräts und drücken Sie die Taste ON/OFF. Dies ermöglicht einen Notbetrieb, aber die Temperatur ist fest eingestellt (22-24 °C) und Sie können den Modus nicht ändern.

Wie stelle ich den Timer für Ein/Aus ein?

Stellen Sie zuerst die aktuelle Uhrzeit mit den Einstelltasten ein, drücken Sie dann TIMER, um Ein- oder Ausschalten auszuwählen. Verwenden Sie die Tasten + oder -, um die gewünschte Zeit einzustellen, und bestätigen Sie mit SET/CANCEL.

Was tun bei Kältemittelleckage?

Schalten Sie sofort die Stromversorgung aus, öffnen Sie die Fenster zum Lüften und verlassen Sie den Raum. Berühren Sie kein Kältemittel und wenden Sie sich an einen autorisierten technischen Dienst. Verwenden Sie das Gerät nicht, bis es überprüft wurde.

Wie kann ich mit dieser Klimaanlage Energie sparen?

Verwenden Sie Jalousien oder Vorhänge, um die Sonne abzuschirmen, halten Sie Türen und Fenster geschlossen, stellen Sie die Temperatur auf ein moderates Niveau (24-26 °C im Sommer) ein, reinigen Sie regelmäßig den Filter und nutzen Sie den Energiesparmodus, falls verfügbar.

Was tun, wenn das Gerät nicht ausreichend kühlt?

Überprüfen Sie, ob der Luftfilter sauber ist, ob die Luftein- und -auslässe nicht blockiert sind und ob die eingestellte Temperatur niedriger als die Raumtemperatur ist. Stellen Sie außerdem sicher, dass die Fernbedienung auf Kühlmodus eingestellt ist und der Timer nicht aktiviert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

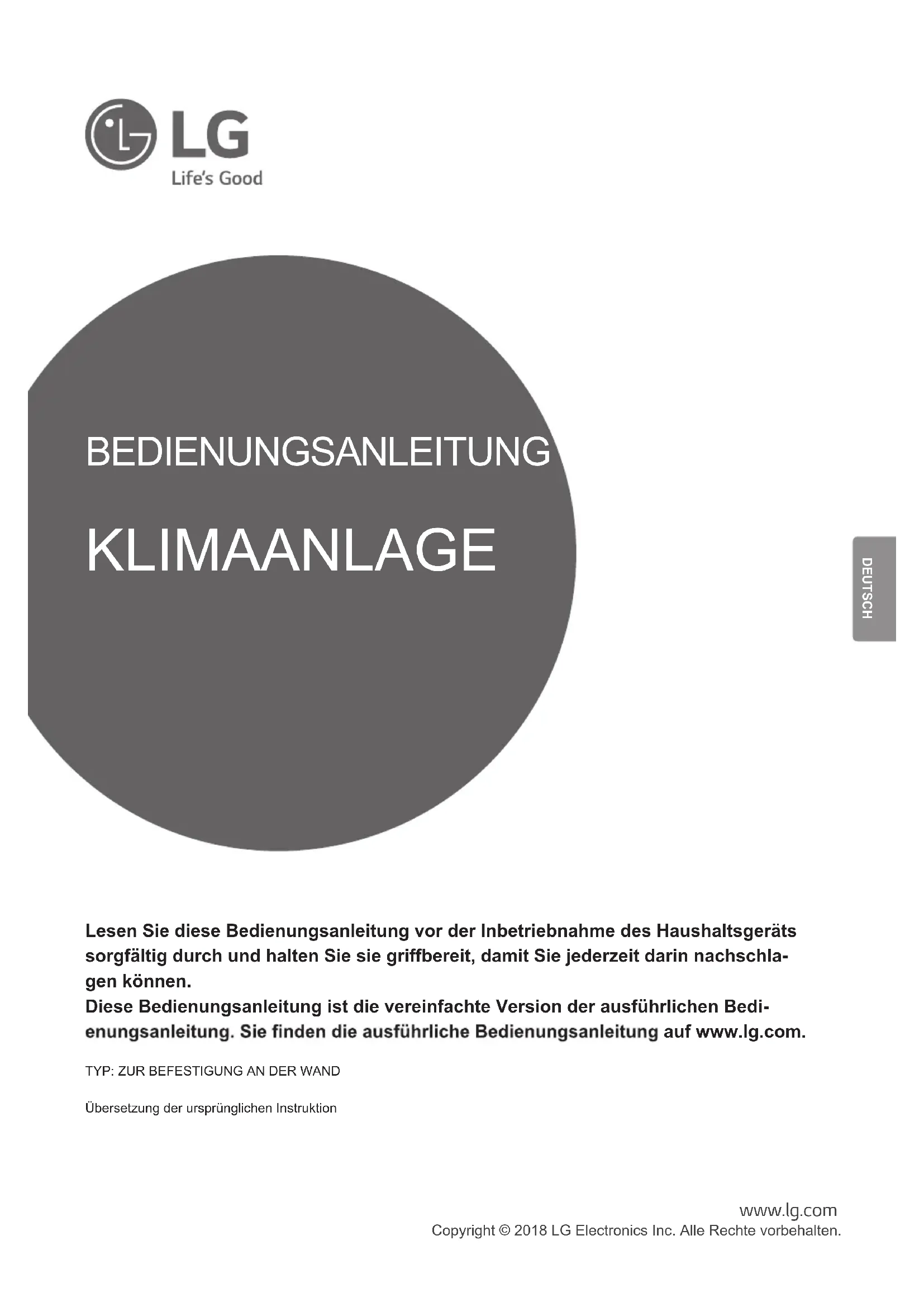

BEDIENUNGSANLEITUNG PM07SK LG

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Haushaltsgeräts sorgfältig durch und halten Sie sie griffbereit, damit Sie jederzeit darin nachschlagen können.

Diese Bedienungsanleitung ist die vereinfachte Version der ausführlichen Bedienungsanleitung. Sie finden die ausführliche Bedienungsanleitung auf www.lg.com.

TYP: ZUR BEFESTIGUNG AN DER WAND

Übersetzung der ursprünglichen Instruktion

INHALT

Diese Bedienungsanleitung wurde für eine Produktruppe erstellt. Sie kann daher Abbildungen oder Inhalte enthalten, die sich von Ihrem Modell unterscheiden.

Änderungen an dieser Bedienungsanleitung durch den Hersteller bleiben vorbehalten.

SICHERHEITSANWEISUNGEN .... 3

Wichtige Sicherheitsanweisungen....4

BETRIEB 9

Bedienungshinweise....9

Bauteile und Funktionen....9

Funkfernbedienung.... 10

SICHERHEITSANWEISUNGEN

Die folgenden Sicherheitsrichtlinien dienen dazu, unvorhergesehene Risiken oder Beschädigungen durch unsicheren oder nicht ordnungsgemäßen Betrieb des Geräts zu vermeiden.

Die Richtlinien sind unterteilt in die Hinweise 'WARNUNG' und 'ACHTUNG', wie nachfolgend beschrieben.

Dieses Symbol wird angezeigt, um auf Punkte und Bedienvorgänge hinzuweisen, die ein Risiko bergen können. Lesen Sie den mit diesem Symbol gekennzeichneten Teil sorgfältig und befolgen Sie die Anweisungen, um Risiken zu vermeiden.

WARNUNG

Damit wird angezeigt, dass die Nichtbeachtung der Anweisung zu ernsthaften Verletzungen oder zum Tod führen kann.

ACHTUNG

Damit wird angezeigt, dass die Nichtbeachtung der Anweisungen zu leichten Verletzungen oder einer Beschädigung des Geräts führen kann.

Auf Innen- und Außeneinheiten werden die folgenden Symbole angezeigt. (für R32)

Dieses Symbol bedeutet, dass dieses Gerät mit einem entflammbaren Kältemittel arbeitet. Falls das Kältemittel bei einer Leckage austritt und einer externen Entzündungsquelle ausgesetzt wird, besteht Brandgefahr.

Dieses Symbol bedeutet, dass die Betriebsanleitung sorgfältig gelesen werden muss.

Dieses Symbol bedeutet, dass das Wartungspersonal bei Arbeiten an diesem Gerät die Instruktionen in der Installationsanleitung befolgen sollte.

Dieses Symbol bedeutet, dass es Informationen in der Betriebsanleitung und in der Installationsanleitung dazu gibt.

WARNUNG

Befolgen Sie grundlegende Vorsichtsmaßnahmen, um Explosionen, Brandgefahren, Stromschläge, Verbrühungen oder sonstige Personenschäden zu vermeiden. Dazu gehört Folgendes:

Kinder im Haushalt

Dieses Haushaltsgerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder Kenntnis geeignet, es sei denn, sie werden bei der Nutzung des Geräts beaufsichtigt oder haben dafür eine Einweisung von jemandem erhalten, der für ihre Sicherheit verantwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie mit dem Haushaltsgerät nicht spielen.

Für die Verwendung in Europa:

Dieses Haushaltsgerät kann von Kindern ab 8 Jahren benutzt werden sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis, wenn sie bei der Nutzung des Geräts beaufsichtigt werden oder eine Einweisung zur sicheren Nutzung des Geräts und den damit verbundenen Gefahren erhalten haben. Kinder dürfen mit dem Haushaltsgerät nicht spielen. Die Reinigung und Wartung seitens des Benutzers darf von Kindern nicht ohne Beaufsichtigung vorgenommen werden.

Installation

• Installieren Sie die Klimaanlage nicht auf einer instabilen Fläche oder an einem Ort, wo die Gefahr besteht, dass sie herunterfällt.
• Wenden Sie sich an ein autorisiertes Servicezentrum, wenn Sie die Klimaanlage installieren oder versetzen.
• Sorgen Sie für eine sichere Installation der Platte und der Abdeckung des Schaltkastens.
• Installieren Sie die Klimaanlage nicht an einem Ort, an dem brennbare Flüssig keiten oder Gase wie beispielsweise Benzin, Propan, Farbverdünnungsmittel usw. gelagert werden.
• Stellen Sie sicher, dass beim Installieren der Klimaanlage die Leitung und das Netzkabel, die die Innen- und Außengeräte verbinden, nicht zu fest angezogen sind.
• Erwenden Sie einen Standard-Leistungsschalter und eine Standard-Sicherung, die der Leistung der Klimaanlage entsprechen.
  Geben Sie außer dem spezifischen Kühlmittel keine Luft oder Gas in die Anlage.
• Verwenden Sie nicht brennbares Gas (Stickstoff) für Leckprüfung und Luftabführung; die Verwendung von Druckluft oder brennbarem Gas kann einen Brand oder Explosionen verursachen.

•Die Kabelanschlüsse drinnen und draußen müssen fest gesichert sein und das Kabel muss richtig verlegt werden, damit es nicht durch Gewalt aus den Anschlussklemmen gezogen werden kann. Falsche oder lose Anschlüsse können Hitze oder Brand verursachen.
- Installieren Sie eine geeignete Steckdose und einen dafür bestimmten Leistungsschalter, bevor Sie die Klimaanlage einsetzen.
- Schließen Sie den Masseleiter nicht an eine Gasleitung, einen Blitzableiter oder einen Telefon-Masseleiter an.
- Halten Sie alle erforderlichen Lüftungsöffnungen frei von Verstopfungen.

Betrieb

• Achten Sie darauf, nur die in der Ersatzteilliste aufgeführten Teile zu verwenden. Versuchen Sie niemals, das Gerät zu modifizieren.
• Stellen Sie sicher, dass Kinder nicht auf das Außengerät klettern oder auf das Außengerät einschlagen.
• Entsorgen Sie die Batterien an einem Ort, an dem keine Brandgefahr besteht.
• Verwenden Sie nur das Kühlmittel, das auf dem Schild der Klimaanlage angegeben ist.
• Schalten Sie die Stromversorgung ab, wenn von der Klimaanlage Geräusche, Geruch oder Rauch ausgehen.
• Achten Sie darauf, nur die in der Ersatzteilliste aufgeführten Teile zu verwenden. Versuchen Sie niemals, das Gerät zu modifizieren.
• Stellen Sie sicher, dass Kinder nicht auf das Außengerät klettern oder auf das Außengerät einschlagen.
• Entsorgen Sie die Batterien an einem Ort, an dem keine Brandgefahr besteht.
• Verwenden Sie nur das Kühlmittel, das auf dem Schild der Klimaanlage angegeben ist.

• Schalten Sie die Stromversorgung ab, wenn von der Klimaanlage Geräusche, Geruch oder Rauch ausgehen.

• Lassen Sie keine brennbaren Stoffe wie Benzin, Benzol oderevddünner in der Nähe der Klimaanlage.

• Widen Sie sich an ein autorisiertes Servicezentrum, wenn die Klimaanlage durch Hochwasser überflutet wird.

- Setzen Sie die Klimaanlage nicht über längere Zeit auf engem Raum ohne richtige Belüftung ein.

- Lüften Sie bei einem Gasleck (wie Freon, Propangas, Flüssiggas usw.) ausgiebig, bevor Sie die Klimaanlage wieder benutzen.

- Widen Sie sich zur Innenreinigung an ein autorisiertes Servicezentrum oder an den Händler. Die Verwendung von aggressiven Reinigungsmitteln kann zu Korrosion oder Schäden an der Anlage führen.

- Achten Sie darauf, ausreichend zu lüften, wenn die Klimaanlage und ein Heizgerät wie beispielsweise eine Heizung gleichzeitig verwendet werden.

- Blockieren Sie den Ein- oder Ausgang des Luftstroms nicht.

- Bei laufendem Betrieb niemals Hände oder Gegenstände in den Ein-oder Ausgang der Klimaanlage stecken.

Stellen Sie sicher, dass das Netzkabel weder schmutzig, noch lose oder defekt ist.

- Berühren, bedienen oder reparieren Sie die Klimaanlage nie mit nassen Händen.

- Legen Sie keine Gegenstände auf das Netzkabel.

- Stellen Sie keine Heizung oder andere Heizgeräte in die Nähe des Netzkabels.

- vändern oder verlängern Sie das Netzkabel nicht. Stromkabel, die Kratzer oder eine mangelhafte Isolierung aufweisen, können zu einem Brand oder Stromschlag führen. Sie sollten unbedingt ausgetauscht werden.

- Schalten Sie bei einem Stromausfall oder einem Gewitter sofort die Stromversorgung ab.

- Es muss gewährleistet werden, dass das Netzkabel während des Betriebs nicht abgezogen oder beschädigt werden kann.

- Kältemittel- und Wasserrohre oder sonstige interne Bauteile während des Betriebs oder unmittelbar nach dem Betrieb nicht berühren.

Wartung

- Sprühen Sie zur Reinigung der Anlage niemals Wasser direkt auf das Produkt.

- Trennen Sie vor der Reinigung oder ämtung die Stromversorgung und warten Sie, bis der Lüfter anhält.

Technische Sicherheit

- vi nicht autorisierten Personen durchgeführte Installation oder Reparaturen können für Sie und andere zu Gefahren führen.

Jede Person, die am Kältemittelkreislauf arbeitet, muss Inhaber eines gültigen Zertifikats sein, ausgestellt von einer Branchen-akkreditierten Beurteilungsstelle in Bezug auf entflammbare Kältemittel. Es muss dem Inhaber des Zertifikats bescheinigen, dass dieser die Kompetenz hat, sicher mit Kältemitte umzugehen gemäß den branchenspezifischen Spezifikationen für sichere Handhabung. (für R32)

Wartungsarbeiten dürfen nur vom Gerätehersteller in der empfohlenen Weise durchgeführt werden. Wenn bei Wartungs- oder Reparaturarbeiten die Hilfe anderer Fachkräfte erforderlich ist, dann muss die Arbeit unter Aufsicht der Person ausgeführt werden, die sich mit dem Gebrauch entflammbarer Kältemittel gut auskennt. (für R32)

Die im Handbuch enthaltenen Informationen sind für einen qualifizierten Servicetechniker vorgesehen, der mit den Sicherheitsverfahren vertraut und mit den richtigen Werkzeugen und Prüfgeräten ausgerüstet ist.

- Wenn dänleitung in diesem Handbuch nicht gelesen und nicht befolgt wird, kann dies zu Fehlfunktionen der Anlage, materiellen Schäden, Verletzungen und/oder zum Tod führen.

- Das Gerät muss in Übereinstimmung mit nationalen Installationsvorschriften installiert werden.

- Wenn das Netzkabel ersetzt werden soll, dürfen die Austauscharbeiten nur von autorisiertem Personal und mit Original-Ersatzteilen durchgeführt werden.

- Dieses Gerät muss ordnungsgemäß geerdet sein, um das Risiko von Stromschlägen zu minimieren.

- Schneiden oder entfernen Sie die Erdungszinke nicht vom Netzstecker.

• Wenn Sie den Adapter-Masseanschluss an der Wandsteckdose befestigen, erdet die Deckschraube das Gerät nicht, außer die Deckschraube ist aus Metall, isoliert, und die Wandsteckdose wird über Hausverkabelung geerdet.
• Wenn Sie nicht sicher sind, ob die Klimaanlage ordnungsgemäß geerdet ist, lassen Sie die Wandsteckdose und Schaltung von einem Elektriker überprüfen.
• Das Kühlmittel und das Isolationstreibgas, die in demlage eingesetzt werden, erfordern besondere Entsorgungsverfahren. Wenden Sie sich vor der Entsorgung an einen Service-Partner oder eine ähnlich qualifizierte Person.
• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder einem Service-mitarbeiter oder einer entsprechend qualifizierten Person ersetzt werden, um jegliches Verletzungsrisiko zu vermeiden.

Das Gerät muss in einem gut belüfteten Bereich gelagert werden, dessen Raumgröße der für den Betrieb vorgesehenen Raumfläche entspricht. (für R32)

Das Gerät muss in einem Raum gelagert werden, in dem keine offenen Flammen (z.B. Kein eingeschaltetes Gasgerät) und keine Zündquellen (z.B.

Keine eingeschaltete Elektroheizung) in Betrieb sind.

- Das Gerät muss so gelagert werden, dass keine mechanischen Schäden entstehen.

ACHTUNG

Um die Gefahr von leichten Verletzungen an Personen, Fehlfunktion oder Beschädigung am Produkt oder Eigentum zu reduzieren, befolgen Sie bei der Verwendung dieses Produkts grundlegende Vorsichtsmaßnahmen, einschließlich der folgenden:

Installation

• Installieren Sie das Klimagerät nicht in einem Gebiet, wo es direktem Seewind (Salznebel) ausgesetzt ist.
• Installieren Sie den Ablaufschlauch richtig, damit das Kondenswasser problemlos ablaufen kann.
• Seien Sie vorsichtig beim Auspacken oder Installieren der Klimaanlage.
• Berühren Sie bei der Installation oder Reparatur kein auslaufendes Kühlmittel.
• Transportieren Sie die Klimaanlage mit zwei oder mehr Personen oder benutzen Sie einen Gabelstapler.
• Installieren Sie das Außengerät so, dass es vor direktem Sonnenlicht geschützt wird. Platzieren Sie das Innengerät so, dass es nicht direktem Sonnenlicht ausgesetzt wird.
• Entsorgen Sie dasevpackungsmaterial, wie beispielsweise Schrauben, Nägel oder Batterien, nach der Installation oder Reparatur sicher mit der richtigen Verpackung.
• Installieren Sie das Klimagerät an einer Stelle, wo das Geräusch vom Außengerät oder die Abgase die Nachbarn nicht belästigen. Bei Nichtbeachtung kann es zu Streit mit den Nachbarn kommen.

Betrieb

• Entfernen Sie die Batterien, wenn die Fernbedienung über längere Zeit nicht benutzt wird.
• Stellen Sie sicher, dass der Filter installiert ist, bevor Sie die Klimaanlage laufen lassen.
• Überprüfen Sie die Klimaanlage nach der Installation oder Reparatur auf Kühlmittel-Leckagen.

- Legen Sie keine Gegenstände auf die Klimaanlage.

- Benutzen Sie für die Fernbedienung keine verschiedenen Batterienarten oder alte und neue Batterien.

- Lassen Sie die Klimaanlage bei hoher Luftfeuchtigkeit oder bei offenem Fenster nicht über längere Zeit laufen.

- Benutzen Sie bei einem Flüssigkeitsleck in der Batterie die Fernbedienung nicht. Wenn Ihre Kleidung oder Haut mit der auslaufenden Batterieflüssigkeit in Berührung kommen, waschen Sie sie mit sauberem Wasser ab.

Setzen Sie Personen, Tiere oder Pflanzen nicht über längere Zeit dem kalten oder warmen Wind der Klimaanlage aus.

Wenn die ausgelaufene Batterieflüssigkeit verschluckt wurde, waschen Sie den Mund innen gründlich aus und konsultieren einen Arzt.

- Trinken Sie kein Wasser, das aus der Klimaanlage abgelassen wurde.

- Verwenden Sie das Produkt nicht für spezielle Zwecke, wie beispielsweise Konservierung von Lebensmitteln, Kunstwerken, usw. Es ist eine Klimaanlage für Verbraucherzwecke, kein Präzisionskühlsystem. Es besteht die Gefahr von Beschädigung oder Verlust von Eigentum.

- Laden Sie die Batterien nicht wieder auf und zerlegen Sie sie nicht.

Wartung

Berühren Sie beim Entfernen des Luftfilters keine Metallteile an der Klimaanlage.

- Verwenden Sie bei der Reinigung, Wartung oder Reparatur der Klimaanlage in der Höhe einen stabilen Stuhl oder eine Leiter.

- Verwenden Sie bei der Reinigung der Klimaanlage niemals aggressive Reinigungsmittel oder Lösungsmittel oder Spritzwasser. Verwenden Sie einen weichen Lappen.

Bedienungshinweise

Vorschläge zum Energiesparen

• Kühlen Sie die Innenräume nicht übermäßig. Dies kann Ihrer Gesundheit schaden und mehr Strom verbrauchen.
• Schließen Sie bei Sonneneinstrahlung die Jalousien oder Vorhänge, wenn die Klimaanlage läuft.
• Halten Sie Türen oder Fenster fest geschlossen, wenn die Klimaanlage läuft.
• Stellen Sie die Richtung des Luftstroms vertikal oder horizontal ein, damit die Innenraumluft zirkulieren kann.
• Erhöhen Sie kurzfristig die Geschwindigkeit der Klimaanlage, um die Umgebungsluft schnell abzukühlen oder aufzuwärmen.
• Lüften Sie regelmäßig, damit sich die Luftqualität in den Innenräumen nicht verschlechtert, wenn die Klimaanlage über längere Zeit läuft.

Reinigen Sie den Luftfilter alle 2 Wochen. Staub und Verunreinigungen, die sich im Luftfilter angesammelt haben, können den Luftstrom blockieren oder die Kühlungs-/ Entfeuchtungsfunktionen reduzieren.

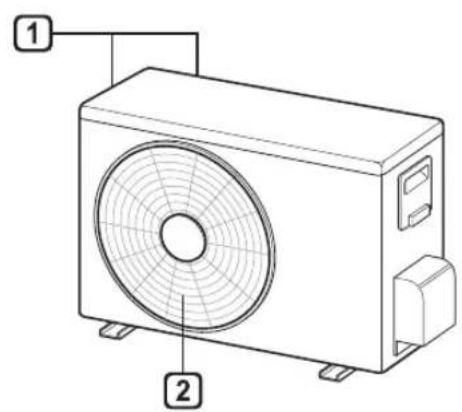

Bauteile und Funktionen

Innengerät Außengerät

1 2 3 4 5 6 7

Luftleitblech (vertikaler Lüftungsschlitz)

Luftleitblech (horizontaler Flügel)

Luftauslass

Lufteinlassöffnungen

Luftauslassöffnungen

HINWEIS

• Die Anzahl und Lage der Betriebslampen können je nach Modell der Klimaanlage variieren.

• Die Funktion kann je nach Modellart anders sein.

Funkfernbedienung

Einlegen der Batterien

Wenn der Anzeigebildschirm der Fernbedienung anfängt zu verblassen, tauschen Sie die Batterien aus. Legen Sie AAA (1,5 V) Batterien ein, bevor Sie die Fernbedienung verwenden.

1 Entfernen Sie die Batterieabdeckung.

2 Legen Sie die neuen Batterien ein und stellen Sie sicher, dass die + und - Pole der Batterien korrekt liegen.

Installieren des Fernbedienungshalters

Um die Fernbedienung zu schützen, installieren Sie den Halter an einer vor direktem Sonnenlicht geschützten Stelle.

1 Wählen Sie einen sicheren und leicht zugänglichen Platz.

2 Schrauben Sie den Halter mit 2 Schrauben mit einem Schraubenzieher fest.

Bedienung

Richten Sie die Fernbedienung auf den Signalempfänger an der rechten Seite der Klimaanlage, um sie zu steuern.

• Die Fernbedienung kann weitere elektronische Geräte steuern, wenn Sie die Fernbedienung auf sie richten. Stellen Sie sicher, dass Sie die Fernbedienung auf den Signalempfänger der Klimaanlage richten.
• Verwenden Sie zur Reinigung des Signalübermittlers und -empfängers ein weiches Tuch, um einen ordnungsgemäßen Betrieb zu gewährleisten.
• Falls eine Funktion bei Ihrem Produkt nicht verfügbar ist, ertönt kein Piepton vom Gerät, wenn die entsprechende Taste für eine solche Funktion auf der Fernbedienung gedrückt wird. Dies gilt nicht für die Funktionen Luftstrom-Richtung(energieanzeige( ) und Luftreini-

gung(

Einstellen der aktuellen Uhrzeit

1 Legen Sie die Batterien ein.

- Das Symbol unten blinkt am unteren Rand des Bild schirms.

2 Drücken Sie die Taste oder, um die Minuten zu wählen.

3 Drücken Sie zur Fertigstellung die Taste SET/CANCEL.

HINWEIS

- Nach der Einstellung der aktuellen Zeit steht der Ein-/Aus-Timer zur Verfügung.

Verwendung der °C/°F Konvertierungs- funktion (Option)

Mit dieser Funktion kann die angezeigte Einheit (°C oder °F) geändert werden.

- Drücken und halten Sie die Tastang für etwa 5 Sekunden.

Bedienung der Klimaanlage ohne Fernbedienung

Sie können die Taste ON/OFF auf dem Innengerät verwenden, um die Klimaanlage zu bedienen, wenn die Fernbedienung nicht zur Verfügung steht.

1 Öffnen Sie die vordere Abdeckung (Typ1) oder den horizontalen Flügel (Typ2).

2 Drücken Sie die Taste ON/OFF.

Typ1

ON/OFF

Typ2

ON/OFF

HINWEIS

- Möglicherweise ist der Schrittmotor defekt, wenn sich der horizontale Flügel sehr schnell öffnet.

• Die Geschwindigkeit des Lüfters ist zu hoch eingestellt.

• Die Funktion kann je nach Modellart anders sein.

- Bei Verwendung der Ein-/Aus-Taste kann die Temperatur nicht verändert werden.

- Bei Kühl- und Heizmodellen ist die Temperatur auf 22 °C bis 24 °C eingestellt.

Verwendung der Funkfernbedienung

Sie können die Klimaanlage mit der Fernbedienung bequemer bedienen.

2 MODE FAN SPEED TEMP JET MODE KW [3 s] SWING ROOM TEMP T--下[5 s] SET UP FUNC. SET CANCEL TIMER CANCEL RESET

1 Taste	2 An-zeige	Beschreibung	Verfügbare Funktions
			Single Split	Mehrfach
	-	Um die Klimaanlage ein-/auszuschalten.	○	○
	88°C	Um die gewünschte Raumtemperatur im Kühl-, Heiz- oder automatischen Umschaltmodus einzustellen.	○	○
MODE		Um den Kühlmodus auszuwählen.	○	○
		Um den Heizmodus auszuwählen.	○	○
		Um den Entfeuchtungsmodus auszuwählen.	○	○
		Um den Lüftermodus auszuwählen.	○	○
		Um den automatischen Umschaltmodus/automatischen Betriebsmodus zu wählen.	○	○
JET MODE	Po	Um die Raumtemperatur schnell zu ändern.	○	○
FAN SPEED		Um die Lüftergeschwindigkeit einzustellen.	○	○
		Um die Richtung des Luftstroms vertikal oder horizontal einzustellen.	○	○

HINWEIS

• Tasten können sich entsprechend der Art des Modells ändern.
• Börschluss an ein Multi-Außengerät werden die Funktionen Energieanzeige, Kontrolle des Stromverbrauchs, Leiser Betrieb und Smart-Diagnose u. U. nicht unterstützt.

2 MODE FAN SPEED TEMP JET MODE kW [3 s] SWING ROOM TEMP °C~°F [5 s] SET UP FUNC. SET CANCEL TIMER CANCEL RESET

1 Taste	2 An-zeige	Beschreibung	Verfügbare Funktions
			Single Split	Mehrfach
		Um die Klimaanlage zur gewüns- schten Zeit automatisch ein-/ auszuschalten.	○	○
SET/ CANCEL	-	Um Spezialfunktionen und Timer einzustellen/zu löschen.	○	○
	-	Um die Timer-Einstellungen zu löschen.	○	○
	- Um die Zeit einzustellen. ○ ○
*LIGHT OFF	-	Um die Helligkeit der Anzeige auf dem Innengerät einzustel- len.	○	○
ROOM TEMP		Um die Raumtemperatur an- zuzeigen.	○	○
°C←°F[5 s]		Um die angezeigte Einheit (°C oder °F) zu ändern.	○	○
*COMFORT AIR		Um den Luftstrom einzustellen und abzulenken.	○	○
kW[3 s] -		Zur Einstellung, ob Informa- tionen in Bezug auf Energie angezeigt werden sollen oder nicht.	○ ×
*ENERGY CTRL		Um Strom einzusparen. ○ ×
DIAGNOSIS [5 s]	-	Um die Wartungsinformatione eines Produkts bequem zu überprüfen.	○ ×

2 MODE FAN SPEED TEMP JET MODE SWING ROOM TEMP °C~°C [5 s] DIAGNOSIS[5 s] SET UP FUNC. SET CANCEL TIMER CANCEL RESET

1 Taste	2 An-zeige	Beschreibung	Verfügbare Funktions
			Single Split	Mehrfach
		Luftreinigungs-Funktion (entfernt Partikel, die in das Innengerät eindringen)	○(Option)	○(Option)
		Um das Geräusch des Außengeräts zu dämpfen.	○ ×
		Um die Feuchtigkeit zu entfernen, die im Innengerät erzeugt wurde.	○	○
RESET -		Um die Einstellungen der Fernbedienung zurückzusetzen.	○	○

HINWEIS

• Einige Funktionen werden je nach Modell möglicherweise nicht unterstützt.
• * Tasten können sich entsprechend der Art des Modells ändern.
• Drücken Sie die Schaltfläche SET/CANCEL, um die ausgewählte FUNC zu steuern.

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

ΚΛΙΜΑΤΙΣΤΙΚΟ

Technische veiligheid
