| Typ produktu | Nástěnná split klimatizace |
| Značka | LG |
| Model | PM07SK |
| Chladicí výkon | 7 000 BTU/h (2,05 kW) |
| Topný výkon | 7 000 BTU/h (2,05 kW) |
| Typ chladiva | R32 (hořlavé) |
| Napájecí napětí | 230 V / 50 Hz |
| Příkon (chlazení) | Přibližně 700 W |
| Rozměry (vnitřní jednotka) | 820 x 285 x 215 mm |
| Rozměry (venkovní jednotka) | 710 x 480 x 240 mm |
| Hmotnost (vnitřní jednotka) | 8,5 kg |
| Hmotnost (venkovní jednotka) | 22 kg |
| Hlavní funkce | Chlazení, topení, odvlhčování, ventilace, auto, jet režim, swing, časovač, čištění vzduchu (volitelné) |
| Dálkový ovladač | Bezdrátový s AAA bateriemi |
| Vzduchový filtr | Pratelný, čištění každé 2 týdny |
| Údržba | Čistěte filtr měkkým hadříkem; nepoužívejte agresivní prostředky |
| Bezpečnost | Automatické vypnutí při poruše, ochrana proti úniku chladiva, povinné uzemnění |
| Opravitelnost | Dostupné náhradní díly; zásah kvalifikovaným technikem |
Často kladené otázky - PM07SK LG
Dotazy uživatelů ohledně PM07SK LG
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Klimatizace ve formátu PDF zdarma! Najděte svůj návod PM07SK - LG a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PM07SK značky LG.

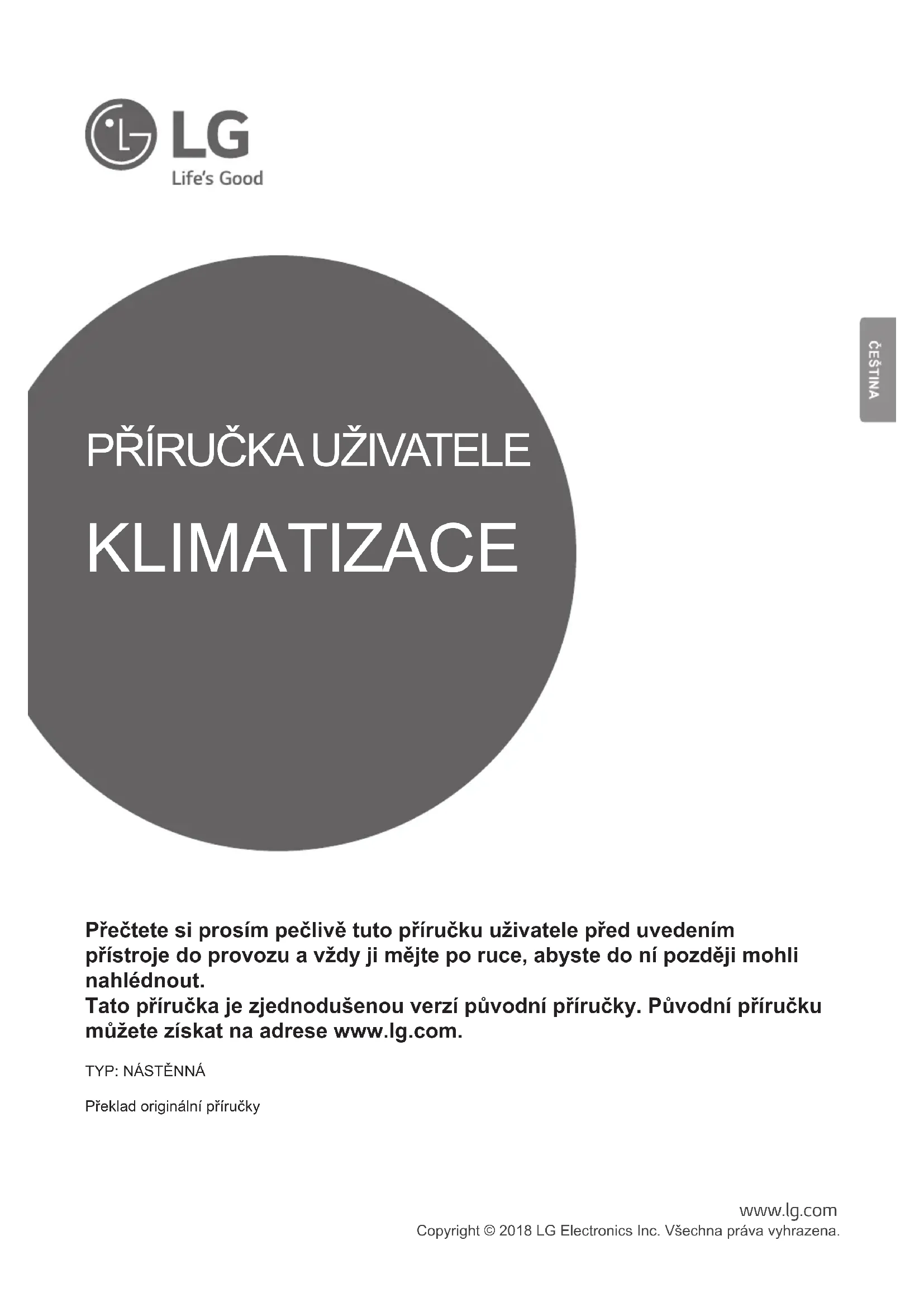

NÁVOD K OBSLUZE PM07SK LG
Přečtete si prosím pečlivě tuto příručku uživatele před uvedením přístroje do provozu a vždy ji mějte po ruce, abyste do ní později mohli nahlédnout.
Tato příručka je zjednodušenou verzí původní příručky. Původní příručku můžete získat na adrese www.lg.com.
TYP: NÁSTĚNNÁ
Překlad originální příručky
OBSAH
Tato příručka je určena pro skupinu produktů a může zahrnovat vyobrazení nebo obsah, které se liší od vámi zakoupeného typu.
Tato příručka podléhá revizím ze strany výrobce.
BEZPEČNOSTNÍ POKYNY ...... 3
DÜLEŽITÉ BEZPEČNOSTNÍ POKYNY 4
OBSLUHA....9
Pokyny pro obsluhu....9
Součásti a funkce 9
Bezdrátové dálkové ovládání 10
BEZPEČNOSTNÍ POKYNY
Následující bezpečnostní pokyny jsou určeny pro předcházení nepředvídaným nebezpečím, poškozením nebo nesprávné obsluze zařízení.
Pokyny jsou rozděleny na ,VAROVÁNÍ‘ a ,UPOZORNĚNÍ‘, viz podrobný popis níže.
Tento symbol označuje události a obsluhu, které mohou mít za následek vznik rizika. Podrobně si přečtěte text označený tímto symbolem a postupujte podle pokynů, abyste předešli vzniku rizika.
VAROVÁNÍ
Tento symbol označuje situace, kdy může mít nedodržení pokynů za následek závažné zranění nebo usmrcení osob.
UPOZORNĚNÍ
Tento symbol označuje situace, kdy může mít nedodržení pokynů za následek lehké zranění nebo poškození zařízení.
Následující symboly jsou uvedeny na vnější a venkovní jednotce. (pro R32)
Tento symbol značí, že toto zařízení používá hořlavé chladicí médium. Pokud dojde k úniku chladicího média a jeho kontaktu s externím zdrojem vznícení, hrozí riziko požáru.
Tento symbol značí, že je nutné si pozorně přečíst provozní příručku.
Tento symbol značí, že s tímto zařízením smí na základě pokynů v Instalačním manuálu nakládat pouze autorizovaný servisní pracovník.
Tento symbol značí, že jsou k dispozici informace z Provozního nebo Instalačního manuálu.
VAROVÁNÍ
Abyste při používání tohoto výrobku snížili riziko vzniku požáru, úmrtí, zasažení elektrickým proudem nebo zranění či popálení osob, dodržujte základní bezpečnostní opatření, včetně následujících:
Děti v domácnosti
Toto zařízení není určeno pro používání osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi bez přiměřeného dozoru nebo bez seznámení s pokyny pro používání zařízení osobou odpovědnou za jejich bezpečnost. Je nutné zajistit, aby si děti s přístrojem nehrály.
Pro používání v Evropě:
Toto zařízení mohou děti starší 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi používat pod přiměřeným dozorem nebo pokud byly obeznámeny s pokyny pro bezpečné používání zařízení a porozuměly možným nebezpečím. Dohlížejte na děti, aby si s přístrojem nehrály. Děti nesmí bez dozoru provádět čištění a uživatelskou údržbu.
Instalace
- Neinstalujte klimatizaci na nestabilní povrch nebo do místa, kde hrozí její pád.
- Před instalací nebo přesunem klimatizace se obrat'te na autorizované servisní středisko.
- Bezpečně nainstalujte panel a kryt ovládací skříňky.
- Neinstalujte klimatizaci do místa, kde jsou uloženy hořlavé kapaliny nebo plyny, jako například benzín, propan, ředidlo atd.
- Při instalaci klimatizace se ujistěte, že potrubí a napájecí kabel spojující interiérovou a venkovní jednotku nejsou příliš napnuté.
- Použijte standardní jističe a pojistky, které odpovídají kapacitě klimatizace.
- Do systému nepřivádějte vzduch ani plyny, s výjimkou speciálního chladiva.
-
Ke zjišťování netěsnosti a k vyčištění vzduchu používejte nehořlavý plyn (dusík), protože použití stlačeného vzduchu či hořlavých plynů může způsobit požár nebo výbuch.
-
Interiérové/venkovní kabelové zapojení je nutné pevně zajistit a kabel je nutné náležitě táhnout tak, aby se nevypojoval z připojovacích koncovek. Nesprávné nebo uvolněné zapojení může způsobit vznik tepla nebo požár.
- Před používáním klimatizace nainstalujte vlastní elektrickou zásuvku a jistič.
- Nepřipojujte zemnicí kabel k plynovému potrubí, bleskosvodu anziemnímu telefonnímu kabelu.
• Všechny vyžadované ventilační otvory udržujte volné.
Obsluha
- Ujistěte se, že používáte pouze součásti uvedené v seznamu servisních součástí. Nikdy se nepokoušejte vybavení upravovat.
- Ujistěte se, že děti nešplhají na venkovní jednotku, ani do ní netlučou.
- Baterie likvidujte na místě, kde nehrozí nebezpečí požáru.
- Používejte pouze chladivo uvedené na štítku klimatizace.
- Odpojte zdroj napájení, pokud z klimatizace začne vycházet jakóli hluk, zápach nebo kouř.
- Nenechávejte hořlavé látkjako je benzín, benzen nebo ředidlo, v blízkosti klimatizace.
- Pokud se do klimatizace dostane voda při záplavách, obrat'te sea autorizované servisní středisko.
•Nepoužívejte klimatizaci delší dobu v malém prostoru bez náležitého větrání.
- V případě úniku plynu (jako jsou freonpropan, LPG) před opětovným použitím klimatizace dostatečně vyvětrejte.
- Pokud je nutné vyčistit její vnitřek, obraťte se na autorizovánservisní středisko nebo na prodejce. Agresivní čisticí prostředky mohou způsobit korozi nebo poškození jednotky.
- Ujistěte se, že při současném používání klimatizace a spotřebiče produkujícího teplo, jako je například topení, dostatečně větráte.
- Nezakrývejte vstup ani výstup proudění vzduchu.
- Nevkládejte do vstupu ani do výstupu vzduchu ruce ani jiné předmětpokud je klimatizace v provozu.
- Ujistěte se, že napájecí kabel není znečištěný, uvolněný ani poškozený.
- S mokrýma rukama se klimatizace nikdy nedotýkejte, ani ji neuvějte do provozu a neopravujte.
- Na napájecí kabel neumist'ujte žádné předměty.
Do blízkosti napájecího kabelu neumistujte radiátory ani jiné spotřebiče produkující teplo.
- Napájecí kabel neupravujte ani neprodlužujte. Poškrábaná nebo roztřepená izolace napájecích kabelů může způsobit požár nebo zasažení elektrickým proudem, a je nutné ji vyměnit.
•V případě výpadku proudu nebo bouřky okamžitě přerušte zdroj napájení.
- Dbejte na to, aby během provozu nedošlo k vytáhnutí nebo poškození napájacího kabelu.
• V průběhu provozu zařízení nebo bezprostředně po jeho skončení se nedotýkejte chladicího potrubí nebo vodovodního potrubí nebo kterékoliv jeho vnitřní části.
Údržba
- Nečistěte jednotku tak, že na výrobek přímo nastříkáte vodu.
- Před čištěním nebo prováděním údržby odpojte zdroj napájení a počkejte, dokud se ventilátor nezastaví.
Technická bezpečnost
- Instalace nebo opravy provedené neoprávněnými osobami mohou představovat riziko pro vás a pro ostatní.
- Kdokoli, kdo provádí práce na chladicím okruhu nebo jej otevírá, musí být držitelem aktuálně platného certifikátu o hořlavých chladicích médiích, vydaného akreditovaným orgánem, který potvrzuje způsobilost k manipulaci s chladicími médii bezpečně a v souladu se specifikacemi, uznávanými v daném odvětví. (pro R32)
Servis zařízení musí být prováděn pouze tak, jak je doporučeno výrobcem. Údržba a opravy, vyžadující asistenci dalších kvalifikovaných odborníků, musí být prováděny pod dohledem osoby, oprávněné k používání hořlavých chladiv. (pro R32)
Informace obsažené v této příručce jsou určeny pro kvalifikovaného servisního technika, který je obeznámen s bezpečnostními postupy a je vybaven příslušnými nástroji a testovacími přístroji.
- Nepřečtení a nedodržování veškerých pokynů v této příručce může vést k selhání vybavení, škodě na majetku, zranění nebo smrtelnému zranění osob. Jednotku je nutné instalovat v souladu s národními předpisy pro elektrickou instalaci.
- Pokud je třeba vyměnit napájecí kabel, musí výměnu provést oprávněná osoba, která použije pouze originální náhradní součásti.
- Tento jednotku je nutné náležitě uzemnit, aby se snížilo riziko zasažení elektrickým proudem.
- Neodřezávejte ani neodstraňujte zemnicí kolík ze síťového kabelu.
- Připojení zemnicí koncovky adaptéru na šroub krytu zásuvky na stěně jednotku neuzemní, pokud není šroub krytu kovový a neizolovaný a zásuvka na stěně není uzemněna prostřednictvím domácích rozvodů.
- Pokud máte pochybnosti o tom, zda je klimatizace náležitě uzemněna, nechejte zásuvku na stěně a obvod zkontrolovat kvalifikovaným technikem.
- Chladicí médium a izolační plyn použité v jednotce vyžadují speciální postupy pro likvidaci. Při likvidaci se porad'te se servisním zástupcem nebo s podobně kvalifikovanou osobou.
- Aby bylo možné předejít rizikům, je v případě poškození napájecího kabelu nutné jej vyměnit u výrobce nebo jeho servisních partnerů nebo to musí provést stejně kvalifikovaná osoba.
- Spotřebič musí být skladován v dobře větraném prostoru, kde velikost místnosti odpovídá ploše prostoru, specifikované pro provoz. (pro R32)
- Spotřebič musí být skladován v místnosti bez nepřetržitého zdroje otevřeného plamene (například fungující plynové spotřebiče) a zdrojů hoření (např. spuštěné elektrické topení).
- Spotřebič musí být skladován tak, aby nedocházelo k mechanickým poškozením.
UPOZORNĚNÍ
Abyste při používání tohoto výrobku snížili riziko lehkého zranění osob, selhání nebo poškození výrobku či škody na majetku, dodržujte základní bezpečnostní opatření, včetně následujících:
Instalace
- Neinstalujte klimatizaci do místa, kde je přímo vystavena mořému vzduchu (rozstřik soli).
- Odpadní hadici nainstalujte náležitě tak, aby byl zajištěn hlaký odtok sražené vody.
- Při vybalování nebo instalaci klimatizace postupujte opatrně.
• V průběhu instalace nebo opravy se nedotýkejte unikajícího chladiva. - Klimatizaci přepravujte se dvěma nebo více dalšími osobami, přádně použijte vysokozdvižný vozík.
- Venkovní jednotku nainstalujte takovým způsobem, aby byla chráněna před přímým slunečním světlem. Interiérovou jednotku neumist'ujte do místa, kde by byla okny přímo vystavena slunečnímu světlu.
- Obalové materiály, jako jsou šrouby, hřebíky nebo baterie, likvidujte po instalaci nebo opravě bezpečně za použití náležitého balení.
- Klimatizaci instalujte do místa, kde nebudou hluk venkovní jedtky ani vyfukované výpary obtěžovat sousedy. V opačném případě může dojít ke sporům se sousedy.
Obsluha
- Pokud nebudete dálkové ovládání delší dobu používat, vyjměte baterie.
- Před uvedením klimatizace do provozu se ujistěte, že je nainstaán filtr.
- Po instalaci nebo opravě klimatizace zkontrolujte, zda neuniká chladivo.
- Na klimatizaci neumist'ujte žádné předměty.
- V dálkovém ovládání nikdy nekombinujte různé typy baterií ani staré baterie s novými.
- Nenechávejte klimatizaci v provozu dlouhou dobu, pokud je vlhkost vzduchu velmi vysoká ani pokud jste nechali otevřené dveře nebo okno.
- Pokud dojde k úniku kapaliny z baterií, přestaňte používat dálkové ovládání. Pokud vám kapalina unikající z baterií potřísní oděv nebo pokožku, opláchněte ji čistou vodou.
- Nevystavujte osoby, zvířata ani rostliny studenému nebo teplému vzduchu z klimatizace po dlouhou dobu.
- Pokud došlo k pozření kapaliny unikající z baterií, důkladně vypláchněte vnitřek úst vodou a porad'te se s lékařem.
- Nepijte vodu, která vytekla z klimatizace.
Nepoužívejte výrobek ke specifickým účelům, jako je uchovávání potravin, uměleckých děl atd. Jedná se o spotřebitelskou klimatizaci, nikoli o precizní systém chlazení. Hrozí riziko poškození nebo úplného zničení majetku.
- Baterie opětovně nenabíjejte ani je nerozebírejte.
Údržba
Při vyjímání vzduchového filtru se nikdy nedotýkejte kovových součástí klimatizace.
- Při čištění, údržbě nebo opravách klimatizace ve výšce použijte pevnou stoličku nebo žebřík.
- Při čištění klimatizace nikdy nepoužívejte silná čistidla ani rozpouštědla a nerozstřikujte vodu. Používejte jemný hadřík.
OBSLUHA
Pokyny pro obsluhu
Doporučení pro úsporu energie
- Interiér nadměrně neochlazujte. Mohlo by to škodit vašemu zdraví a spotřebovat více elektřiny.
- Při používání klimatizace zacloňte sluneční světlo roletami nebo záclonami.
- Při používání klimatizace nechejte dveře či okna úplně zavřená.
- Svislou nebo vodorovnou úpravou směru proudění vzduchu napomůžete cirkulaci vzduchu v interiéru.
- Pokud chcete rychle ochladit nebo ohřát vzduch v interiéru, na krátkou dobu zrychlete ventilátor.
- Pravidelně otevírejte okna, abyste větrali, protože kvalita vzduchu v interiéru se může snížit, pokud je klimatizace používána dlouhodobě.
Jednou za 2 týdny vyčistěte vzduchový filtr. Prach a nečistoty zachycené na vzduchovém filtru mohou zabraňovat proudění vzduchu nebo snižovat chladicí/odvlhčovací funkci.
Součásti a funkce
Interiérová jednotka Venkovní jednotka
1 Vzduchový filtr
2 Přívod vzduchu
3 Přední kryt
4 Tlačitko zapnutí/vypnutí
5 Deflektor vzduchu (svislá žaluzie)
6 Deflektor vzduchu (vodorovná lamela)
7 Výstup vzduchu
1 Otvory pro přívod vzduchu
2 Otvory pro výstup vzduchu
POZNÁMKA
- Počet a umístění provozních kontrolek se liší v závislosti na modelu klimatizace.
- Funkce se mění v závislosti na typu modelu.
Bezdrátové dálkové ovládání
Vkládání baterií
Pokud začne obrazovka displeje dálkového ovládání blednout, vyměňte baterie. Před použitím dálkového ovládání vložte AAA baterie (1,5 V).
1 Sejměte kryt baterií.
2 Vložte nové baterie a ujistěte se, že + a - póly baterií jsou správně.
Instalace držáku dálkového ovládání
Chcete-li dálkové ovládání chránit, nainstalujte držák na místo, kam nedopadá přímé sluneční světlo.
1 Zvolte bezpečné a snadno dostupné místo.
2 Upevněte držák pevným utažením 2 šroubů šroubovákem.
Způsob používání
Chcete-li klimatizaci uvést do provozu, namiřte dálkové ovládání směrem na přijímač signálu na její pravé straně.
- Dálkové ovládání může uvádět do provozu jiná elektronická zařízení, pokud je namíříte směrem na ně. Ujistěte se, že dálkovým ovládáním míříte směrem na přijímač signálu klimatizace. - Aby vysílač a přijímač signálu fungovaly správně, používejte k jejich čištění měkký hadřík.
• V případě, že funkce není poskytována výrobkem se po stisknutí tlačítka příslušné funkce na dálkovém ovladači neozve z výrobku žádný zvuk bzučáku. Výjimku tvoří funkce Směr proudění vzduchu.(SWING), Zobrazení spotřeby(☐), Čištění vzduchu(☐).
Nastavení aktuálního času
1 Vložte baterie.
- Ve spodní části obrazovky displeje začne blikat níže uvedený symbol.
2 Stisknutím tlačítka nebo nastavite minuty.
3 Stisknutím tlačítka SET/CANCEL operaci dokončíte.
POZNÁMKA
- Po nastavení aktuálního času bude k dispozici časovač zapnutí/vypnutí.
Používání funkce převodu °C na °F (volitelné)
Tato funkce přepíná jednotky mezi °C a °F.
- Stiskněte a přidržte tlačitko po dobu zhruba 5 sekund.
Provoz klimatizace bez dálkového ovládání
Pokud není dálkové ovládání k dispozici, můžete klimatizaci uvést do provozu pomocí tlačítka ON/OFF na interiérové jednotce.
1 Otevřete přední kryt (Typ 1) nebo vodorovnou lamelu (Typ 2).
2 Stiskněte tlačítko ON/OFF.
Typ 1
- Pokud se vodorovná lamela otevírá prudce, krokový motorek může být poškozený.
- Rychlost ventilátoru je nastavena na príliš vysokou hodnotu.
- Funkce se mění v závislosti na typu modelu.
- Teplotu nelze měnit pomocí tohoto nouzového tlačítka zapnutí/vypnutí.
- U modelů určených k chlazení i ohřevu je teplota nastavena od 22 °C do 24 °C.
Používání bezdrátového dálkového ovládání
Klimatizaci můžete pohodlněji uvést do provozu pomocí dálkového ovládání.
| 1Tlačitko | 2Obrazovka displeje | Popis | K dispozici Function | |
| Jednoduchýdělený | Vícen-ásobný | |||
| -Zapíná/vypíná klimatizaci. ○ ○ | ||||
| 88° | Upravuje požadovanou teplotu v místnosti v režimech chlazení, ohřevu či automatického přechodu. | ○ | ○ | |
| MODE | Vybírá režim chlazení. ○ ○ | |||
| Vybírá režim ohřevu. ○ ○ | ||||
| Vybírá režim odvlhčování. ○ | ○ | |||
| Vybírá režim ventilátoru. ○ ○ | ||||
| Vybírá režim automatického přechodu/provozu. | ○ | ○ | ||
| JET MODE | Po | Rychle mění teplotu v místnosti. | ○ | ○ |
| FAN SPEED | Upravuje rychlost ventilátoru. | ○ | ○ | |
| Upravuje proudění vzduchu svisle nebo vodorovně. | ○ | ○ | ||
POZNÁMKA
• * Tlačítka se mění v závislosti na typu modelu.
- Při připojení k jednotce Multi Outdoor nemusí být podporovány funkce Energy Display (Zobrazení spotřeby energie), Energy Control (Řízení spotřeby energie), Silent (Tichý režim) a Smart Diagnosis (Inteligentní diagnostika)
| 1Tlačítko | 2Obrazovka displeje | Popis | K dispozici Function | |
| Jednoduchý dělený | Vícen-ásobný | |||
 |  | Automaticky zapíná/vypíná klimatizaci v požadované době. | ○ | ○ |
| SET/CANCEL | - | Nastavuje/ruší zvláštní funkce a časovač. | ○ | ○ |
| - Ruší | nastavení časovače. ○ ○ | |||
 | - Upravuje čas. ○ ○ | |||
| *LIGHT OFF | - | Nastavuje jas displeje na interiérové jednotce. | ○ | ○ |
| ROOM TEMP |  | Zobrazí teplotu v místnosti. ○ | ○ | |
| °C←°F[5 s] | °C°F | Přepíná jednotky mezi °C a °F. | ○ | ○ |
| *COMFORT AIR | =  | Upravuje proudění vzduchu tak, aby odklánělo vanutí. | ○ | ○ |
| kW[3 s] - | Nastavuje, zda zobrazovat nebo nezobrazovat informace o spotřebě. | ○ × | ||
| *ENERGY CTRL |  | Spouští efekt úspory energie. | ○ × | |
| DIAGNOSIS [5 s] | - | Umožňuje pohodlně kontrolovat informace o údržbě výrobku. | ○ × | |
| Jedno-duchý dělený | Vícen-ásobný | |||
| Čistí vzduch odstraněním částic při průchodu interiérovou jednotkou. | ○(volitelné) | ○(volitelné) | ||
| Snižuje hluk venkovní jednotky. | ○ × | |||
| Odstraňuje vlhkost vzniklou uvnitř interiérové jednotky. | ○ | ○ | ||
| RESET - | Inicializuje nastavení dálkového ovládání. | ○ | ○ | |
POZNÁMKA
- Některé funkce nemusejí být k dispozici v závislosti na modelu.
• * Tlačítka se mění v závislosti na typu modelu. - Vybranou funkci FUNC ovládejte stisknutím tlačítka SET/CANCEL.
KASUTUSJUHEND
ÕHU
KONDITIONEER
Bezdrôtový dial'kový ovládač....10
BEZPEČNOSTNÉ POKYNY
- Pokiadlimatizáciu zaplaví pri povodni voda, obrátte sa na autorizované servisné stredisko.
- Nečistite spotrebič striekaním vody priamo do tohto výrobku.
- Pred čistením alebo vykonávaním údržby odpojte napájanie a počkajte, až sa ventilátor zastaví.
Technická bezpečnost'
Bezdrôtový dial'kový ovládač
Vloženie batérií
Ak zobrazovacia obrazovka dial'kového ovládača začne slabnút', vymeňte batérie. Pred tým, ako dial'kový ovládač použijete, vložte doňho batérie typu AAA (1,5 V).
1 Odoberte kryt batérií.
Klimatizácia sa ovláda tak, že dial'kový ovládač nasmerujete na prijímač signálu na pravej strane klimatizácie.
3 Stlačením tlačidla SET/CANCEL akciu dokončte.
POZNÁMKA
• Stlačte a asi 5 sekúnd podržte tlačidk.
